BIJZONDERHEDEN VAN UW HYUNDAI 1- 7
YB310A1-FX DIEFSTALBEVEILIGINGSINS-
TALLATIE (Indien aanwezig) Met deze installatie wordt het binnendringen van onbevoegden in uw wagen bemoeilijkt. De installatie werkt in drie fasen: de eerste is deactiveerfase, de tweede de alarmfase en de derde de uitschakelfase. Als het alarm afgaat, wordt een sirene inwerking gesteld.
B040G01L-AXT CENTRALE DEURVERGRENDELINGHet kinderslot wordt in werking gesteld door de hefboom in de stand " " te plaatsen en het portier te sluiten.Beweeg het handel in de tegengestelde richting van de " " stand om terug te keren naar denormale deurbediening.Het portier kan van buitenaf met behulpvan de handgreep worden geopend.

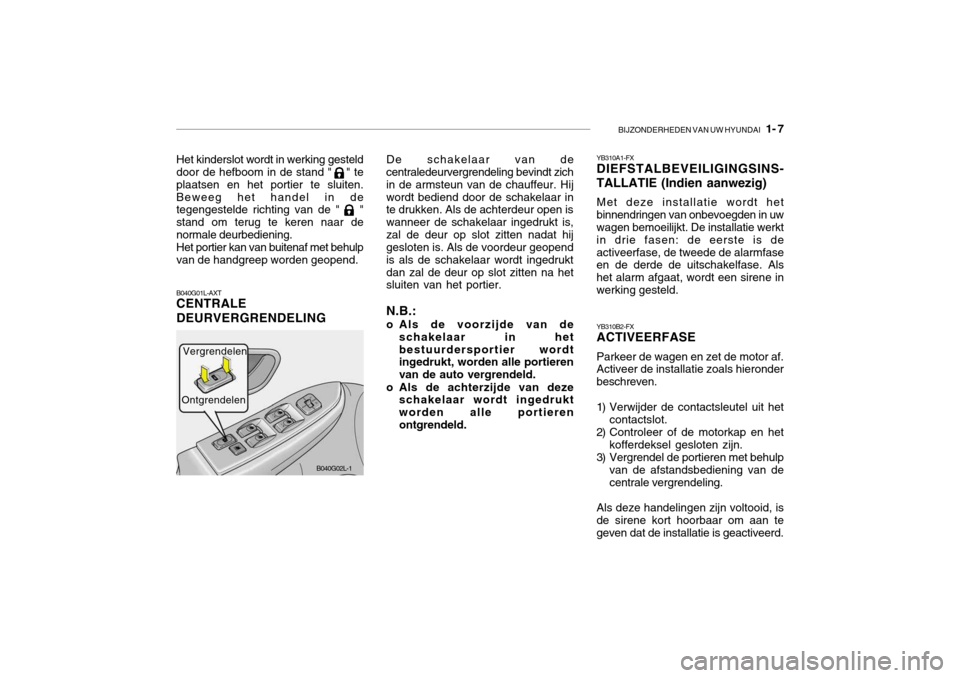

B040G02L-1
Ontgrendelen
Vergrendelen De schakelaar van de
centraledeurvergrendeling bevindt zich in de armsteun van de chauffeur. Hijwordt bediend door de schakelaar in te drukken. Als de achterdeur open is wanneer de schakelaar ingedrukt is,zal de deur op slot zitten nadat hij gesloten is. Als de voordeur geopend is als de schakelaar wordt ingedruktdan zal de deur op slot zitten na het sluiten van het portier. N.B.:
o Als de voorzijde van de
schakelaar in het bestuurdersportier wordt ingedrukt, worden alle portieren van de auto vergrendeld.
o Als de achterzijde van deze schakelaar wordt ingedruktworden alle portierenontgrendeld. YB310B2-FX ACTIVEERFASE Parkeer de wagen en zet de motor af. Activeer de installatie zoals hieronder beschreven.
1) Verwijder de contactsleutel uit het
contactslot.
2) Controleer of de motorkap en het kofferdeksel gesloten zijn.
3) Vergrendel de portieren met behulp
van de afstandsbediening van de centrale vergrendeling.
Als deze handelingen zijn voltooid, is de sirene kort hoorbaar om aan te geven dat de installatie is geactiveerd.

1- 8 BIJZONDERHEDEN VAN UW HYUNDAI
B070C03L-AXT ALARMFASE
N.B.:
1) Als een portier, het kofferdeksel
of de motorkap geopend is, wordt de installatie niet geactiveerd.
2) In dit geval moet de installatie opnieuw worden geactiveerd, zoals hierboven wordtbeschreven.
! LET OP:

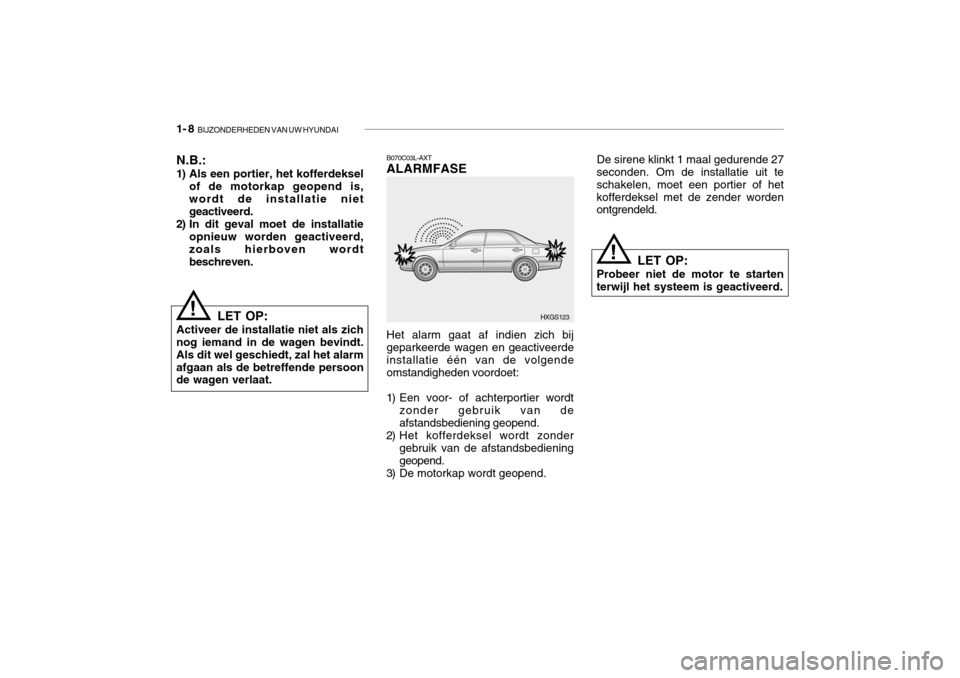

Probeer niet de motor te starten terwijl het systeem is geactiveerd.HXGS123
Het alarm gaat af indien zich bij geparkeerde wagen en geactiveerde installatie één van de volgende omstandigheden voordoet:
1) Een voor- of achterportier wordt zonder gebruik van de afstandsbediening geopend.
2) Het kofferdeksel wordt zonder gebruik van de afstandsbedieninggeopend.
3) De motorkap wordt geopend.
!
LET OP:
Activeer de installatie niet als zich nog iemand in de wagen bevindt. Als dit wel geschiedt, zal het alarmafgaan als de betreffende persoon de wagen verlaat. De sirene klinkt 1 maal gedurende 27
seconden. Om de installatie uit te schakelen, moet een portier of hetkofferdeksel met de zender worden ontgrendeld.

BIJZONDERHEDEN VAN UW HYUNDAI 1- 9
B070D04L-AXT UITSCHAKELEN AFSTANDSBEDIENING (KEYLESS ENTRY SYSTEM) Portieren vergrendelen
1. Sluit alle portieren.
2. Druk de toets " " op de afstandsbediening in.
3. Nadat de portieren zijn vergrendeld,
knipperen de richtingaanwijzerseenmaal, om aan te geven dat het
systeem is ingeschak eld.
Portieren ontgrendelen
1. Druk de toets " " op de afstandsbediening in.
2. Alle portieren worden gelijktijdig ontgrendeld en de richtingaanwijzersknipperen tweemaal om aan te geven dat het systeem is
uitgeschakeld.
Kofferklep ontgrendelen Druk de " " knop op de afstandsbediening langer dan 1 seconde in.

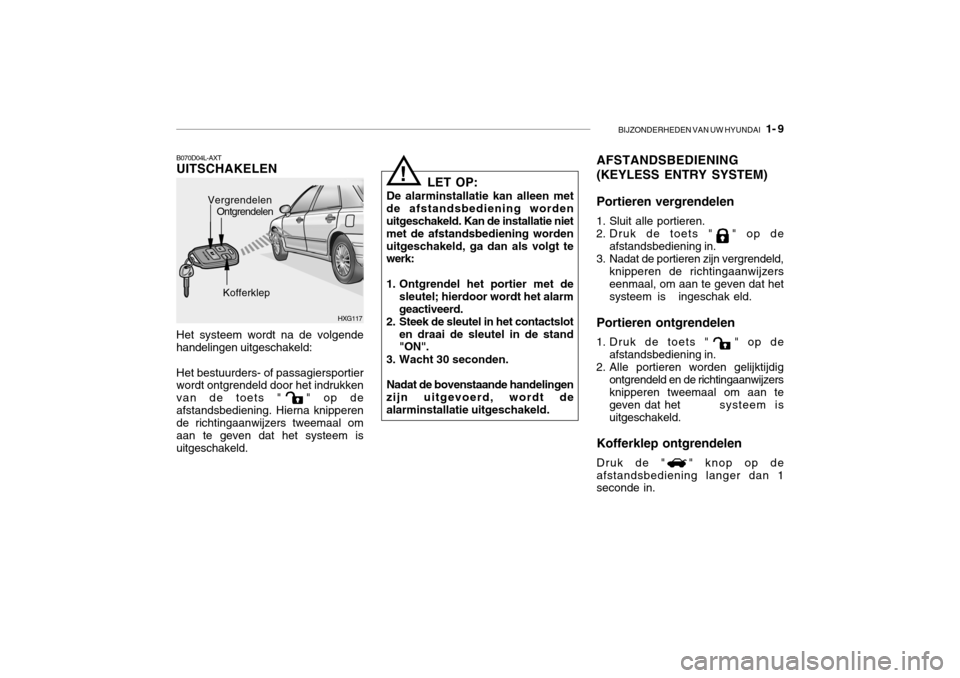

HXG117
Ontgrendelen
Vergrendelen
Kofferklep
Het systeem wordt na de volgende handelingen uitgeschakeld: Het bestuurders- of passagiersportier wordt ontgrendeld door het indrukken van de toets " " op deafstandsbediening. Hierna knipperen de richtingaanwijzers tweemaal om aan te geven dat het systeem isuitgeschakeld. LET OP:
De alarminstallatie kan alleen met
de afstandsbediening worden uitgeschakeld. Kan de installatie niet met de afstandsbediening wordenuitgeschakeld, ga dan als volgt te werk:
1. Ontgrendel het portier met de sleutel; hierdoor wordt het alarm geactiveerd.
2. Steek de sleutel in het contactslot
en draai de sleutel in de stand "ON".
3. Wacht 30 seconden.
Nadat de bovenstaande handelingen
zijn uitgevoerd, wordt de alarminstallatie uitgeschakeld.
!

BIJZONDERHEDEN VAN UW HYUNDAI 1- 53

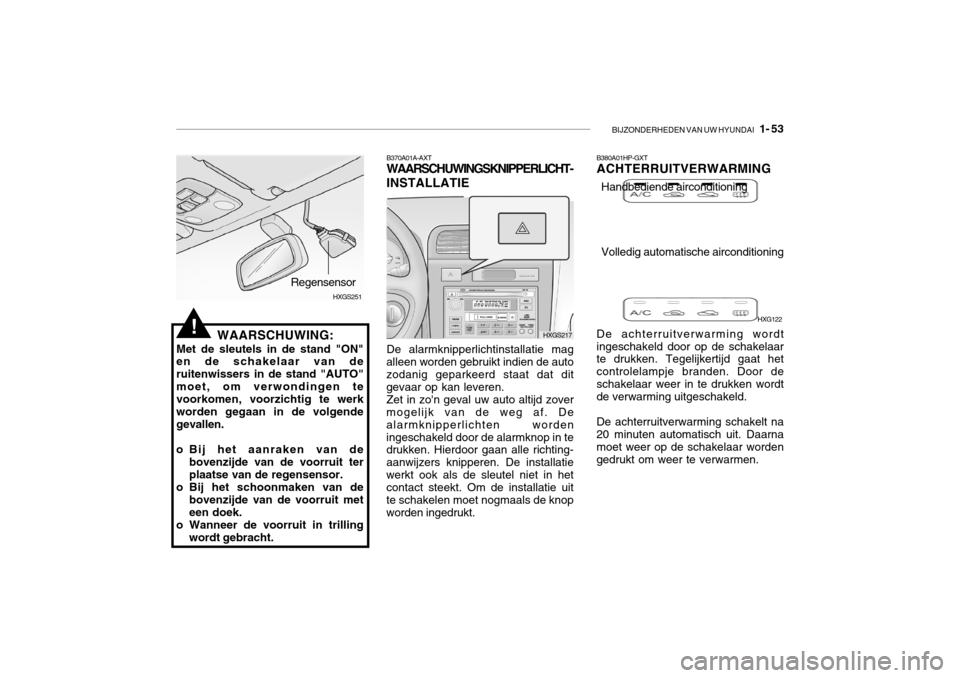

B380A01HP-GXT ACHTERRUITVERWARMING
HXG122
Handbediende airconditioning Volledig automatische airconditioning
De achterruitverwarming wordt ingeschakeld door op de schakelaar te drukken. Tegelijkertijd gaat het controlelampje branden. Door deschakelaar weer in te drukken wordt de verwarming uitgeschakeld. De achterruitverwarming schakelt na 20 minuten automatisch uit. Daarnamoet weer op de schakelaar worden gedrukt om weer te verwarmen.
WAARSCHUWING:
Met de sleutels in de stand "ON"en de schakelaar van de ruitenwissers in de stand "AUTO"moet, om verwondingen te voorkomen, voorzichtig te werk worden gegaan in de volgendegevallen.
o Bij het aanraken van de bovenzijde van de voorruit terplaatse van de regensensor.
o Bij het schoonmaken van de bovenzijde van de voorruit meteen doek.
o Wanneer de voorruit in trilling wordt gebracht.
HXGS251
!
Regensensor
B370A01A-AXT WAARSCHUWINGSKNIPPERLICHT- INSTALLATIE
HXGS217
De alarmknipperlichtinstallatie mag
alleen worden gebruikt indien de auto zodanig geparkeerd staat dat dit gevaar op kan leveren.
Zet in zo'n geval uw auto altijd zover
mogelijk van de weg af. De alarmknipperlichten wordeningeschakeld door de alarmknop in te drukken. Hierdoor gaan alle richting- aanwijzers knipperen. De installatiewerkt ook als de sleutel niet in het contact steekt. Om de installatie uit te schakelen moet nogmaals de knopworden ingedrukt.

IN GEVAL VAN PECH 3- 5
ZD050C1-AX Het verwijderen van het
reservewiel
D040A01L-GXTRESERVEWIEL Onderstaande instructies voor het
volwaardige reservewiel moeten worden opgevolgd: na het aanbrengen van het reservewiel moet debandenspanning zo spoedig mogelijk worden gecontroleerd. De bandenspanning moet regelmatigworden gecontroleerd en op de voorgeschreven waarden worden gehouden.
Voorgeschreven bandenspanning voor
het reservewiel.
6.0x15 6.0x16 Bandenmaat
Velg-
maat Bandenspanning, kPa (PSI)
205/65R15 94V205/60R16 96V achter
210(30)210(30) voor
240(35)240(35)
Normale belasting
maximale
belasting
achter
240(35) 240(35)
voor
220(32) 230(33)ZD060A1-AX HANDELINGEN BIJ EEN LEKKE BAND Wanneer u onder het rijden een lekke band krijgt, ga dan als volgt te werk:
1. Neem uw voet van het gaspedaal en minder snelheid. Probeer niet direct te remmen of de wagen vande weg af te rijden aangezien u hierbij de controle over de wagen kunt verliezen. Wanneer de wagentot een veilige snelheid vaart heeft verminderd, druk dan licht op het rempedaal en rijd de wagen van deweg af. Breng de wagen zo ver mogelijk van de weg op een stevige ondergrond tot stilstand.
2. Schakel zodra de wagen tot stilstand is gekomen dealarmknipperlichten in, trek dehandrem aan en plaats de keuzehandel in stand "P" (automatische transmissie) of deversnellingshandel in de achteruit (handgeschakelde versnellingsbak).
3. Laat alle inzittenden uitstappen. Let erop dat zij zich niet aan de verkeerszijde van de wagenbevinden.

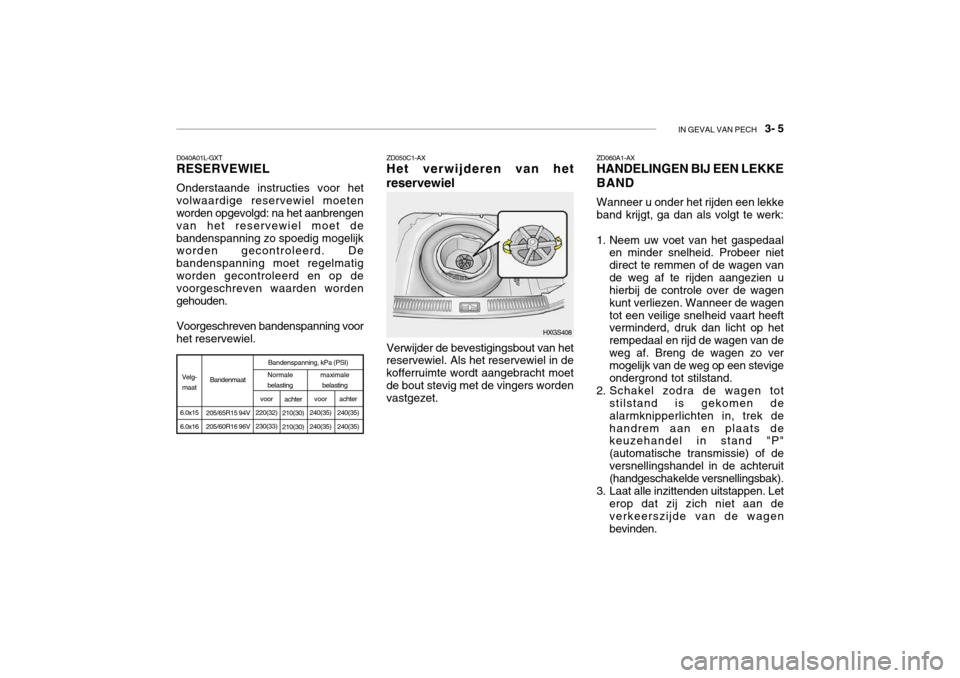

Verwijder de bevestigingsbout van het
reservewiel. Als het reservewiel in dekofferruimte wordt aangebracht moetde bout stevig met de vingers worden vastgezet.
HXGS408

EENVOUDIG ONDERHOUD 6- 35
G200C01L-GXT BESCHRIJVING ELEKTROBOX Motorruimte
G200C01L
N.B.: De beschrijving van de zekeringenkast in deze
handleiding komt misschien niet geheel overeen met de zekeringenkast in uw auto. De beschrijvingwas echter correct bij het ter perse gaan. Wanneer u de zekeringenkast in uw auto inspecteert, raadpleeg dan het overzicht op de deksel. OMSCHRIJVING
FUEL PUMP
HEAD LIGHT(Lo-LH) ABS
INJECTOR
A/C COMPRESSOR A/T
MAIN
IGNITION COIL
OXYGEN SENSOR EGR
HORN
HEAD LIGHT(HI)
HEAD LIGHT(Lo-RH) DRL
FOG LIGHT DIODE 1
SPARE
SPARE
SPARE
SPARE
DIODE 2
BLOWER
POWER FUSE 2 POWER AMP
SUNROOF
TAIL LIGHT
POWER FUSE 1 ECU
REAR DEFOGGER CONDENSER
POWER WINDOW IGNITION1/2ABS 1/2
RADIATOR ZEKERING-
WAARDE
20A15A10A10A10A20A30A 20A 15A 15A10A15A20A15A15A 30A 20A15A10A 30A 30A20A 15A 20A 30A10A30A20A40A
30A/30A30A/30A 30A GEZEKERDE COMPONENTEN
Relais brandstofpompKoplamprelais (Dimlicht-LI)ABS-regelsysteem, Moduul cruise-control, ETS-moduulNoodloopventiel, ETS-regelsysteem, InspuitventielAircorelais
A/T-stuurrelais, TCM, Stuurrelais motorMFI-regelsysteemBobine, A/T pulsgenerator, ECM, sensor overslaancilinderIgnition failure sensor, E/TCMETS-relais, MFI-regelsysteemAircorelais, MFI-regelsysteem, EGR-solenoïdeClaxonrelaisKoplamprelais (Grootlicht)HID koplamprelaisDRL-moduul, AlarmsireneMistlamprelais - -----AanjagerrelaisZekering 4, 20, 24, 25Audio versterkermoduulDiagnose-aansluiting, Schuifdakrelais,diagnosestekkerHome link connectorAchterlichtrelaisZekering 1, 7, 17, 18, 19ETS-regeleenheid, ECM, E/TCM, DynamoRelais achterruitverwarmingAanjagerrelais #1Relais elektrische ruitbediening, IMS-regelingContactslotABS-regeling
Ventilateurrelais

6- 36 EENVOUDIG ONDERHOUD
ZEKERING-
WAARDE
25A 20A10A15A10A10A10A15A10A10A15A 10A 10A 10A20A10A15A10A15A10A10A15A10A20A 10A 10A 10A 10A10A10A 10A 10A GEZEKERDE COMPONENTEN
Elektrische stoelverstelling StoelverwarmingEPS-regelsysteemETS-relais(HID) Koplampen, DRL-regelsysteem, AQS-sensorAanjager & aircoregelsysteemRichtingaanwijzers & WaarschuwingsknipperlichtenNiet gebruiktSchakelaar cruise-control, InstrumentenpaneelSchakelaar koplampverstelling, Regensensor, IMS-regelingRelais regensensor, Ruitenwisser & -sproeierDiagnosestekkerHome link connector, Sfeerverlichting links (rechts), Schuifdak,Aanjager & aircoregelsysteem, Elektronisch dimmende binnenspiegelNiet gebruiktAudioSigarettenaansteker, voor (achter), 12 V aansluitingIMS-regeling, Moduul bestuurdersportier, ReostaatNiet gebruiktRelais mistachterlicht
Remlichten, Kaartleeslampjes, links (rechts), Verlichting achterportieren, links (rechts)Portierwaarschuwings- & Contactsleutelverlichting, InstapverlichtingInstrumentenpaneelSRS-regelingRegeling automatische transmissie, Achteruitrijlichtschakelaar, SnelheidssensorOntgrendeling Brandstofvulklep & Kofferdeksel, Moduul bestuurdersportier (passagiersportier)
Diagnose-aansluiting, Audio, Startblokkering, Tripcomputers,Digitaal klokje, Aanjager & aircoregelsysteem, InstrumentenpaneelInterieurverlichting, links (rechts), (HID) Koplampen, Mistlamprelais,HID richtingaanwijzer, rechts, Achterlichtunit, rechtsRelais remlichtstoring
Startblokkering, TCS-schakelaar, Tripcomputers, Instrumentenpaneel
ETACM, Waarschuwingsknipper lichten, Autom. verlichtingssensor
Antenne, Aanjager & aircoregelsysteem, Motor buitenspiegelverstelling & inklapmotor, links (rechts)(HID) Koplampen, Sigarettenaansteker, voor (achter), Kentekenplaatverlichting,links (rechts), HID richtingaanwijzer, links, Achterlichtunit, linksRelais inbraakalarm, Keuzehendelschakelaar, Startrelais, ETS-regelsysteemOMSCHRIJVING
P/SEATS/HTR EPSETS
H/LP
A/CON SW HAZARDSPARE
CRUISE IMS
WIPER
ETACS
SPARE AUDIO
C/LIGHTER MIRRORSPARE
RR FOG
STOP LP
ROOM LP
A/BAG IND A/BAGB/UP
T/LID
D/CLOCK
RH TAILSPARE
CLUSTER T/SIG
RR HTD IND
LH TAILSTART
G200D01L-GXT Elektrobox instrumentenpaneel
G200D01L
