UW AUTO IN ÉÉN OOGOPSLAG
1. Schakelaar koplampafstelling
2. Schakelaar mistachterlicht
3. Regelknop instrumentenverlichting
4. TCS-schakelaar (Indien gemonteerd)
5. Multischakelaar verlichting
6. Verlichting schakelkwadrant van automatische transmissie(Indien aanwezig)
7. Claxon en bestuurdersairbag
8. Schakelaar automatische snelheidsregeling/ Toets audio- Afstandsbediening (Indien aanwezig)
9. Schakelaar ruitenwisser/-sproeiers
10. Contactslot
! LET OP:
Een flacon luchtverfrisser mag in de auto niet dichtbij het instrumentenpaneel of op het dashboard worden geplaatst. Door eventuele lekkage van de luchtverfrisser op deze delen (instrumentenpaneel, dashboard of aanjager) kunnen ze worden beschadigd. Als de vloeistof van de luchtverfrisser op deze delen komt moeten ze direct met water worden gereinigd. 11. Schakelaar waarschuwingsknipperlichten
12. Digitale klok
13. Airbag voor passagierszijde
14. Hefboom motorkapontgrendeling
15.Ontgrendelingshandel parkeerrem/parkeerrem
(voetbediend)
16. Bedieningspaneel verwarming/airconditioning
17. Keuzehandel (Indien aanwezig)
18. Asbak
19. Middelste vak
20. Dash board kastje

1. BIJZONDERHEDEN VANUW HYUNDAI
Brandstofvoorschriften ................................................................................ 1-2
Inrijden van uw nieuwe hyundai ................................................................. 1-3
Startblokkering ............................................................................................ 1-3
Portiersloten(Diefstalbeveiligingsinstallatie) ... ...................................... 1-5, 1-7
Elektrisch bediende ruiten ........................................................................ 1-10
Stoelen (Elektrisch bediende) ......................................................... 1-12, 1-14
I.M.S (Geïntegreerd geheugensysteem)................................................... 1-16
Veiligheidsgordels ..................................................................................... 1-19
Veiligheidssysteem voor kinderen ............................................................ 1-24
Airbagsysteem .......................................................................................... 1-33
Instrumentenpaneel en controlelampen.................................................... 1-40
Waarschuwingslamp ................................................................................. 1-42
Multischakelaar (Richtingaan- wijzers, groot en dimlicht) ........................1-49
Ruitenwisser-/sproeierschakelaar .............................................................. 1-51
Tripcomputer ............................................................................................. 1-54
Schuifdak .................................................................................................. 1-58
Buitenspiegels .......................................................................................... 1-63
Openen motorkap ..................................................................................... 1-69
Automatische snelheidsregeling ............................................................... 1-74
Toets audio-afstandsbediening ................................................................. 1-77
Bediening verwarming en koeling ............................................................. 1-78
Stereo geluidsi nstallatie ............................................................................ 1-93
Antenne .................................................................................................... 1-98
1

BIJZONDERHEDEN VAN UW HYUNDAI 1- 71
LET OP:
Gebruik dit aansluitpunt uitsluitend voor 12 V elektrische accessoires.
B540D01L
1
2
3 4
B450B01L
!

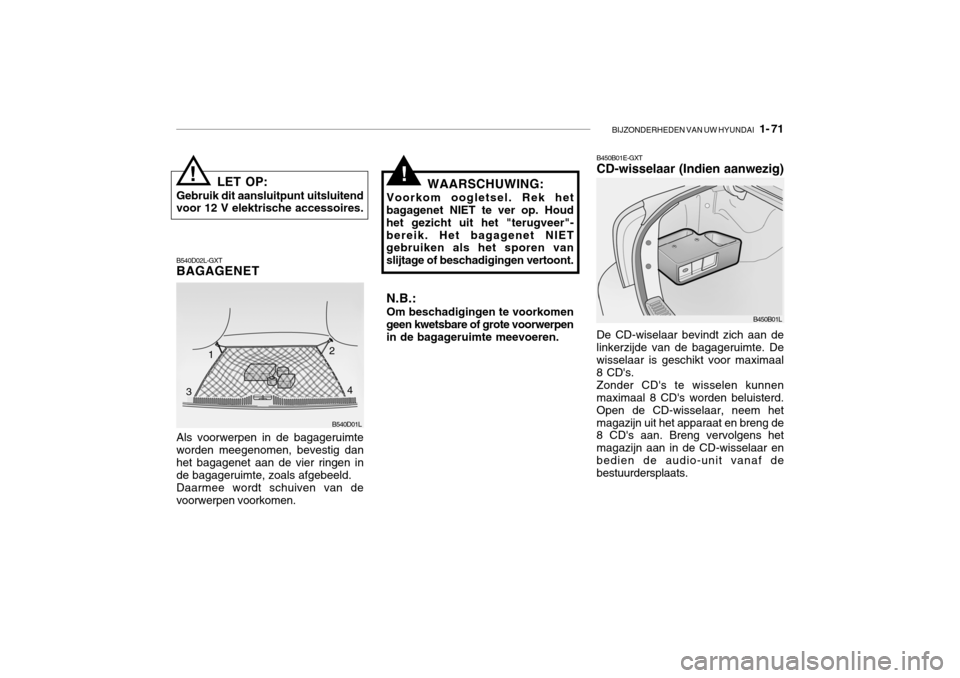

B540D02L-GXT BAGAGENET Als voorwerpen in de bagageruimte worden meegenomen, bevestig danhet bagagenet aan de vier ringen in de bagageruimte, zoals afgebeeld. Daarmee wordt schuiven van de voorwerpen voorkomen. WAARSCHUWING:
Voorkom oogletsel. Rek het
bagagenet NIET te ver op. Houdhet gezicht uit het "terugveer"-bereik. Het bagagenet NIET gebruiken als het sporen van slijtage of beschadigingen vertoont. B450B01E-GXT CD-wisselaar (Indien aanwezig) De CD-wiselaar bevindt zich aan de linkerzijde van de bagageruimte. De wisselaar is geschikt voor maximaal 8 CD's. Zonder CD's te wisselen kunnen maximaal 8 CD's worden beluisterd. Open de CD-wisselaar, neem hetmagazijn uit het apparaat en breng de 8 CD's aan. Breng vervolgens het magazijn aan in de CD-wisselaar enbedien de audio-unit vanaf de bestuurdersplaats.
N.B.:
Om beschadigingen te voorkomen
geen kwetsbare of grote voorwerpen in de bagageruimte meevoeren.!

BIJZONDERHEDEN VAN UW HYUNDAI 1- 77

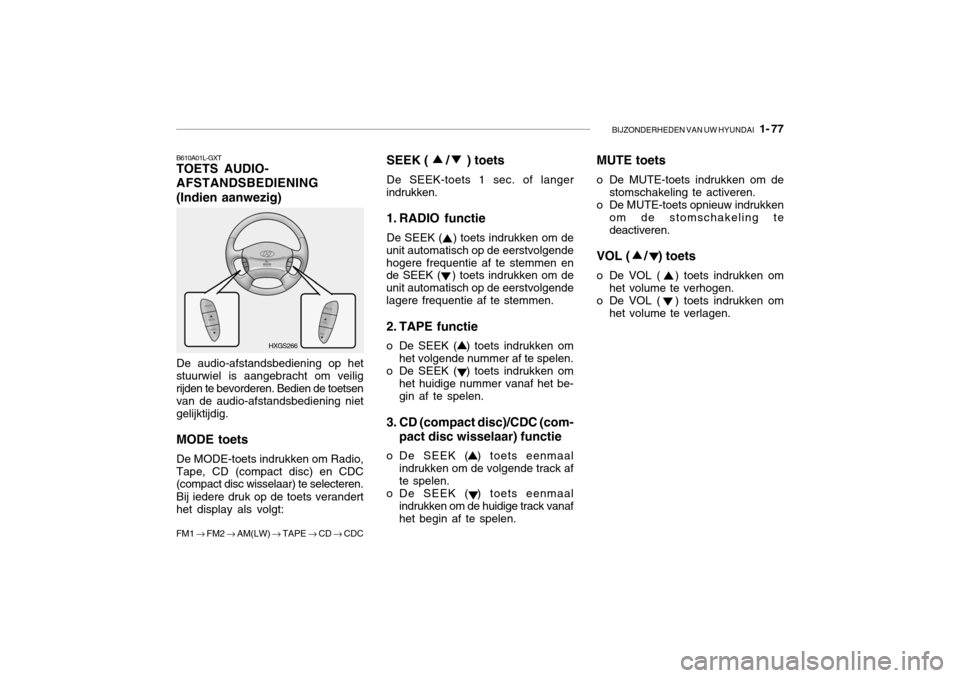

B610A01L-GXT TOETS AUDIO- AFSTANDSBEDIENING(Indien aanwezig) SEEK ( / ) toets De SEEK-toets 1 sec. of langer
indrukken.
1. RADIO functie De SEEK ( ) toets indrukken om de
unit automatisch op de eerstvolgende hogere frequentie af te stemmen en de SEEK ( ) toets indrukken om de unit automatisch op de eerstvolgendelagere frequentie af te stemmen.
2. TAPE functie
o De SEEK ( ) toets indrukken om het volgende nummer af te spelen.
o De SEEK ( ) toets indrukken om
het huidige nummer vanaf het be-gin af te spelen.
3. CD (compact disc)/CDC (com- pact disc wisselaar) functie
o De SEEK ( ) toets eenmaal indrukken om de volgende track afte spelen.
o De SEEK ( ) toets eenmaal
indrukken om de huidige track vanaf het begin af te spelen. MUTE toets
o De MUTE-toets indrukken om de
stomschakeling te activeren.
o De MUTE-toets opnieuw indrukken
om de stomschakeling te deactiveren.
VOL ( / ) toets
o De VOL ( ) toets indrukken om het volume te verhogen.
o De VOL ( ) toets indrukken om
het volume te verlagen.
De audio-afstandsbediening op het stuurwiel is aangebracht om veilig rijden te bevorderen. Bedien de toetsen van de audio-afstandsbediening nietgelijktijdig. MODE toets De MODE-toets indrukken om Radio, Tape, CD (compact disc) en CDC (compact disc wisselaar) te selecteren. Bij iedere druk op de toets verandert het display als volgt:
FM1 FM2 AM(LW) TAPE CD CDC
HXGS266

1- 94 BIJZONDERHEDEN VAN UW HYUNDAI
o Vervorming. Tijdens het rijden kan
de afstand ten opzichte van het radiostation gewijzigd worden, hetsignaal wordt zwakker en er treedt vervorming op. In een dergelijk geval adviseren wij u op een anderen krachtiger station af te stemmen.
o "Flutter" - Zwakke FM signalen of grote obstakels tussen de zendenen de radio vervormen het signaal waardoor er flutter ontstaat. Deze storing kan iets worden onderdruktdoor de hoge tonen te verminderen. o Bij het zwakker worden van het
FM signaal is het mogelijk dat hetsignaal van een nabij gelegen,krachtige zender op dezelfde frequentie wordt ontvangen. Dit komt omdat uw radio is ontworpenom op het sterkste signaal af te stemmen. In dit geval adviseren wij u een andere zender op tezoeken.
o Als radio-signalen vanuit diverse richtingen worden ontvangen heeftdit vervorming tot gevolg. Dit kan worden veroorzaakt door een direct en een gereflecteerd signaal van B750B02Y-AXT Gebruik van een mobiele
telefoon of radiozender
Bij gebruik van een mobiele telefoon
in de auto kan de audio-apparatuurstorende geluiden voortbrengen. Dit betekent niet dat er iets verkeerd ismet de audio-apparatuur. In dat geval moet de mobiele telefoon op een zo groot mogelijke afstand van de audio-apparatuur worden gebruikt.
B750A04L B750A05Lhetzelfde station of door signalen van twee stations met dicht bij elkaar liggende frequenties. In ditgeval adviseren wij u op een andere zender af te stemmen.

EENVOUDIG ONDERHOUD 6- 35
G200C01L-GXT BESCHRIJVING ELEKTROBOX Motorruimte
G200C01L
N.B.: De beschrijving van de zekeringenkast in deze
handleiding komt misschien niet geheel overeen met de zekeringenkast in uw auto. De beschrijvingwas echter correct bij het ter perse gaan. Wanneer u de zekeringenkast in uw auto inspecteert, raadpleeg dan het overzicht op de deksel. OMSCHRIJVING
FUEL PUMP
HEAD LIGHT(Lo-LH) ABS
INJECTOR
A/C COMPRESSOR A/T
MAIN
IGNITION COIL
OXYGEN SENSOR EGR
HORN
HEAD LIGHT(HI)
HEAD LIGHT(Lo-RH) DRL
FOG LIGHT DIODE 1
SPARE
SPARE
SPARE
SPARE
DIODE 2
BLOWER
POWER FUSE 2 POWER AMP
SUNROOF
TAIL LIGHT
POWER FUSE 1 ECU
REAR DEFOGGER CONDENSER
POWER WINDOW IGNITION1/2ABS 1/2
RADIATOR ZEKERING-
WAARDE
20A15A10A10A10A20A30A 20A 15A 15A10A15A20A15A15A 30A 20A15A10A 30A 30A20A 15A 20A 30A10A30A20A40A
30A/30A30A/30A 30A GEZEKERDE COMPONENTEN
Relais brandstofpompKoplamprelais (Dimlicht-LI)ABS-regelsysteem, Moduul cruise-control, ETS-moduulNoodloopventiel, ETS-regelsysteem, InspuitventielAircorelais
A/T-stuurrelais, TCM, Stuurrelais motorMFI-regelsysteemBobine, A/T pulsgenerator, ECM, sensor overslaancilinderIgnition failure sensor, E/TCMETS-relais, MFI-regelsysteemAircorelais, MFI-regelsysteem, EGR-solenoïdeClaxonrelaisKoplamprelais (Grootlicht)HID koplamprelaisDRL-moduul, AlarmsireneMistlamprelais - -----AanjagerrelaisZekering 4, 20, 24, 25Audio versterkermoduulDiagnose-aansluiting, Schuifdakrelais,diagnosestekkerHome link connectorAchterlichtrelaisZekering 1, 7, 17, 18, 19ETS-regeleenheid, ECM, E/TCM, DynamoRelais achterruitverwarmingAanjagerrelais #1Relais elektrische ruitbediening, IMS-regelingContactslotABS-regeling
Ventilateurrelais

6- 36 EENVOUDIG ONDERHOUD
ZEKERING-
WAARDE
25A 20A10A15A10A10A10A15A10A10A15A 10A 10A 10A20A10A15A10A15A10A10A15A10A20A 10A 10A 10A 10A10A10A 10A 10A GEZEKERDE COMPONENTEN
Elektrische stoelverstelling StoelverwarmingEPS-regelsysteemETS-relais(HID) Koplampen, DRL-regelsysteem, AQS-sensorAanjager & aircoregelsysteemRichtingaanwijzers & WaarschuwingsknipperlichtenNiet gebruiktSchakelaar cruise-control, InstrumentenpaneelSchakelaar koplampverstelling, Regensensor, IMS-regelingRelais regensensor, Ruitenwisser & -sproeierDiagnosestekkerHome link connector, Sfeerverlichting links (rechts), Schuifdak,Aanjager & aircoregelsysteem, Elektronisch dimmende binnenspiegelNiet gebruiktAudioSigarettenaansteker, voor (achter), 12 V aansluitingIMS-regeling, Moduul bestuurdersportier, ReostaatNiet gebruiktRelais mistachterlicht
Remlichten, Kaartleeslampjes, links (rechts), Verlichting achterportieren, links (rechts)Portierwaarschuwings- & Contactsleutelverlichting, InstapverlichtingInstrumentenpaneelSRS-regelingRegeling automatische transmissie, Achteruitrijlichtschakelaar, SnelheidssensorOntgrendeling Brandstofvulklep & Kofferdeksel, Moduul bestuurdersportier (passagiersportier)
Diagnose-aansluiting, Audio, Startblokkering, Tripcomputers,Digitaal klokje, Aanjager & aircoregelsysteem, InstrumentenpaneelInterieurverlichting, links (rechts), (HID) Koplampen, Mistlamprelais,HID richtingaanwijzer, rechts, Achterlichtunit, rechtsRelais remlichtstoring
Startblokkering, TCS-schakelaar, Tripcomputers, Instrumentenpaneel
ETACM, Waarschuwingsknipper lichten, Autom. verlichtingssensor
Antenne, Aanjager & aircoregelsysteem, Motor buitenspiegelverstelling & inklapmotor, links (rechts)(HID) Koplampen, Sigarettenaansteker, voor (achter), Kentekenplaatverlichting,links (rechts), HID richtingaanwijzer, links, Achterlichtunit, linksRelais inbraakalarm, Keuzehendelschakelaar, Startrelais, ETS-regelsysteemOMSCHRIJVING
P/SEATS/HTR EPSETS
H/LP
A/CON SW HAZARDSPARE
CRUISE IMS
WIPER
ETACS
SPARE AUDIO
C/LIGHTER MIRRORSPARE
RR FOG
STOP LP
ROOM LP
A/BAG IND A/BAGB/UP
T/LID
D/CLOCK
RH TAILSPARE
CLUSTER T/SIG
RR HTD IND
LH TAILSTART
G200D01L-GXT Elektrobox instrumentenpaneel
