2003 Hyundai Grandeur Handleiding (in Dutch)

1- 86 BIJZONDERHEDEN VAN UW HYUNDAI
B970B01L-GXT Bediening verwarming en koeling
6YB970A1-AXAUTOMATISCHE VERWARMINGS EN KOELINGS SYSTEEM (Indien aanwezig) Deze auto is uitgerust met een klimaat beheers systeem welk de gewenste (ingestelde) temperatuur aanhoud.
1. Aanjagerschakelaar
2. Schakelaar AUTO (automatischeregeling)
3. Uitschakelaar (OFF)
4. Display
5. Toets temperatuurregeling
6. Schakelaar ontwaseming
7. Schakelaar airconditioning 8. Schakelaar luchtverdeling
9. Schakelaar luchttoevoer/
Schakelaar luchttoevoerregeling(indien aanwezig)
10. Toets buitentemperatuur
11. Schakelaar achterruitverwarming
12. Schakelaar aanjager, achter HXG118-2
12
34 5
6 7 8 9 10 11 12

BIJZONDERHEDEN VAN UW HYUNDAI 1- 87

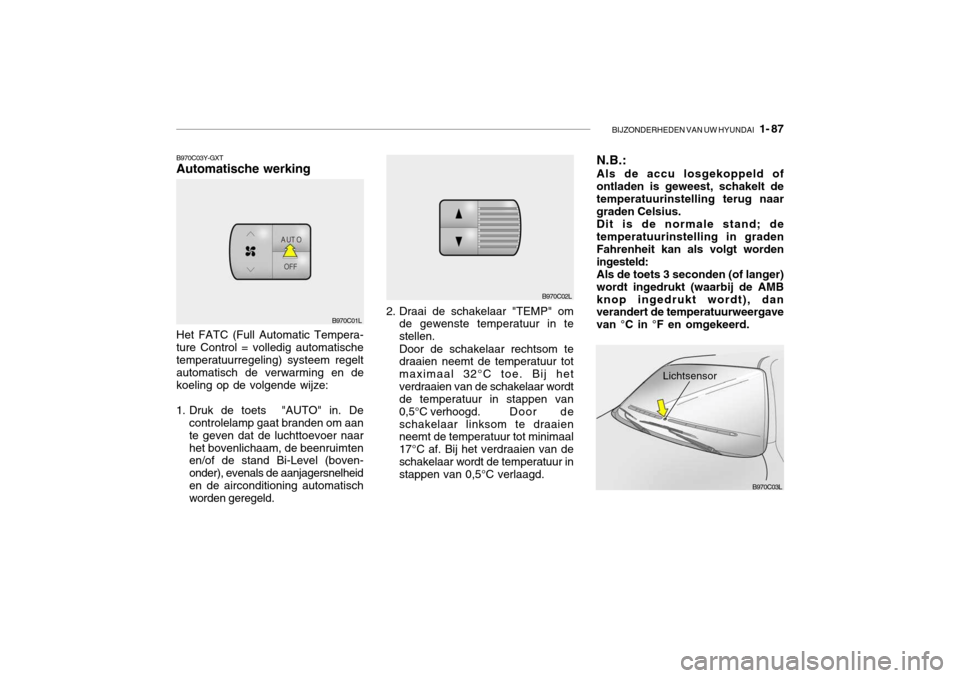

B970C03Y-GXT Automatische werking
2. Draai de schakelaar "TEMP" omde gewenste temperatuur in te stellen. Door de schakelaar rechtsom te draaien neemt de temperatuur tot maximaal 32°C toe. Bij hetverdraaien van de schakelaar wordt de temperatuur in stappen van 0,5°C verhoogd. Door de
schakelaar linksom te draaien neemt de temperatuur tot minimaal 17°C af. Bij het verdraaien van deschakelaar wordt de temperatuur in stappen van 0,5°C verlaagd.
Lichtsensor
B970C01L B970C02L
B970C03L
Het FATC (Full Automatic Tempera- ture Control = volledig automatische temperatuurregeling) systeem regelt automatisch de verwarming en dekoeling op de volgende wijze:
1. Druk de toets "AUTO" in. De controlelamp gaat branden om aante geven dat de luchttoevoer naarhet bovenlichaam, de beenruimten en/of de stand Bi-Level (boven- onder), evenals de aanjagersnelheiden de airconditioning automatisch worden geregeld. N.B.: Als de accu losgekoppeld of ontladen is geweest, schakelt detemperatuurinstelling terug naar graden Celsius. Dit is de normale stand; de temperatuurinstelling in graden Fahrenheit kan als volgt wordeningesteld:Als de toets 3 seconden (of langer)wordt ingedrukt (waarbij de AMBknop ingedrukt wordt), dan verandert de temperatuurweergave van °C in °F en omgekeerd.

1- 88 BIJZONDERHEDEN VAN UW HYUNDAI
6YB980A1-AX HANDMATIGE BEDIENING Het verwarmings systeem kan ook
met de hand worden bedient. De knoppen die niet geselecteerd zijn zullen automatisch bedient worden.Door te drukken op de "AUTO" toets zal het systeem gaan werken.

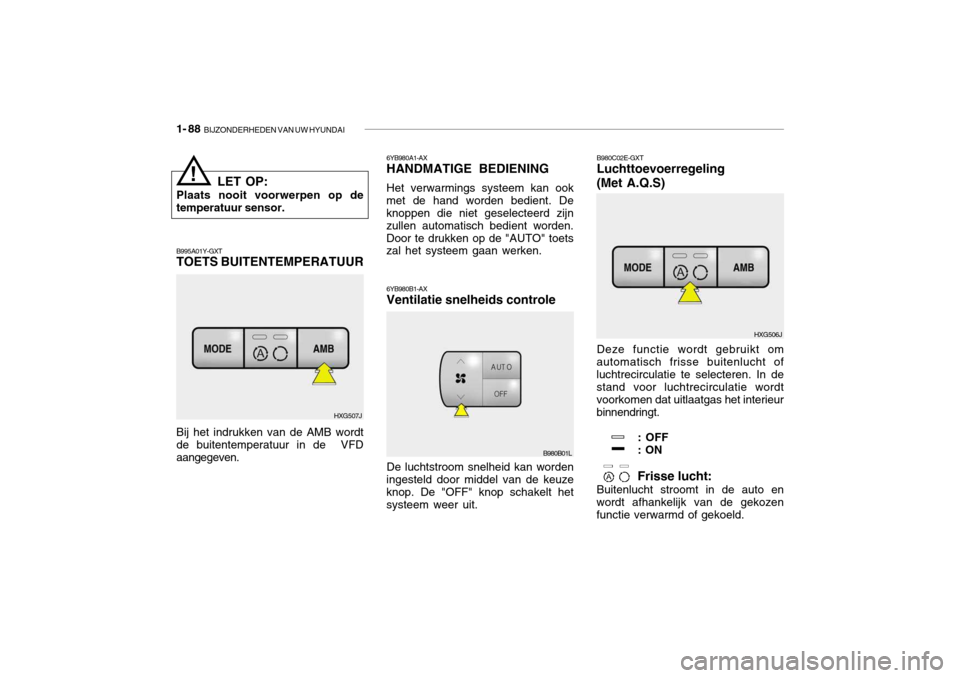

B995A01Y-GXT TOETS BUITENTEMPERATUUR LET OP:
Plaats nooit voorwerpen op de temperatuur sensor.
!
HXG507J
Bij het indrukken van de AMB wordt de buitentemperatuur in de VFDaangegeven. B980C02E-GXT Luchttoevoerregeling (Met A.Q.S)
6YB980B1-AX Ventilatie snelheids controle
B980B01L
De luchtstroom snelheid kan worden
ingesteld door middel van de keuze knop. De "OFF" knop schakelt het systeem weer uit.
HXG506J

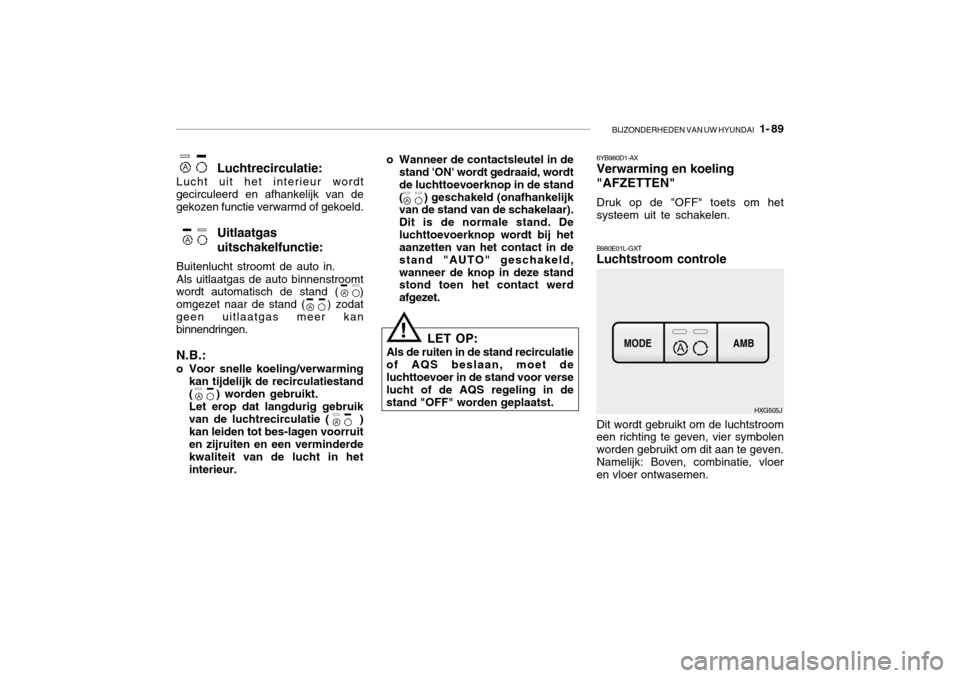

Deze functie wordt gebruikt om
automatisch frisse buitenlucht of luchtrecirculatie te selecteren. In de stand voor luchtrecirculatie wordt voorkomen dat uitlaatgas het interieurbinnendringt.
: OFF: ON Frisse lucht:
Buitenlucht stroomt in de auto en
wordt afhankelijk van de gekozen functie verwarmd of gekoeld.

BIJZONDERHEDEN VAN UW HYUNDAI 1- 89
B980E01L-GXT Luchtstroom controle
6YB980D1-AXVerwarming en koeling "AFZETTEN" Druk op de "OFF" toets om het systeem uit te schakelen.
Luchtrecirculatie:
Lucht uit het interieur wordt
gecirculeerd en afhankelijk van de gekozen functie verwarmd of gekoeld.
Uitlaatgas uitschakelfunctie:
Buitenlucht stroomt de auto in. Als uitlaatgas de auto binnenstroomt
wordt automatisch de stand ( ) omgezet naar de stand ( ) zodatgeen uitlaatgas meer kan binnendringen. N.B.:
o Voor snelle koeling/verwarming
kan tijdelijk de recirculatiestand ( ) worden gebruikt.Let erop dat langdurig gebruikvan de luchtrecirculatie ( )kan leiden tot bes-lagen voorruit en zijruiten en een verminderde kwaliteit van de lucht in hetinterieur. o Wanneer de contactsleutel in de
stand 'ON' wordt gedraaid, wordtde luchttoevoerknop in de stand( ) geschakeld (onafhankelijk van de stand van de schakelaar). Dit is de normale stand. Deluchttoevoerknop wordt bij het aanzetten van het contact in de stand "AUTO" geschakeld,wanneer de knop in deze stand stond toen het contact werd afgezet.
!
HXG505J
Dit wordt gebruikt om de luchtstroom een richting te geven, vier symbolen worden gebruikt om dit aan te geven.Namelijk: Boven, combinatie, vloer en vloer ontwasemen.
LET OP:
Als de ruiten in de stand recirculatie
of AQS beslaan, moet deluchttoevoer in de stand voor verse lucht of de AQS regeling in destand "OFF" worden geplaatst.

1- 90 BIJZONDERHEDEN VAN UW HYUNDAI

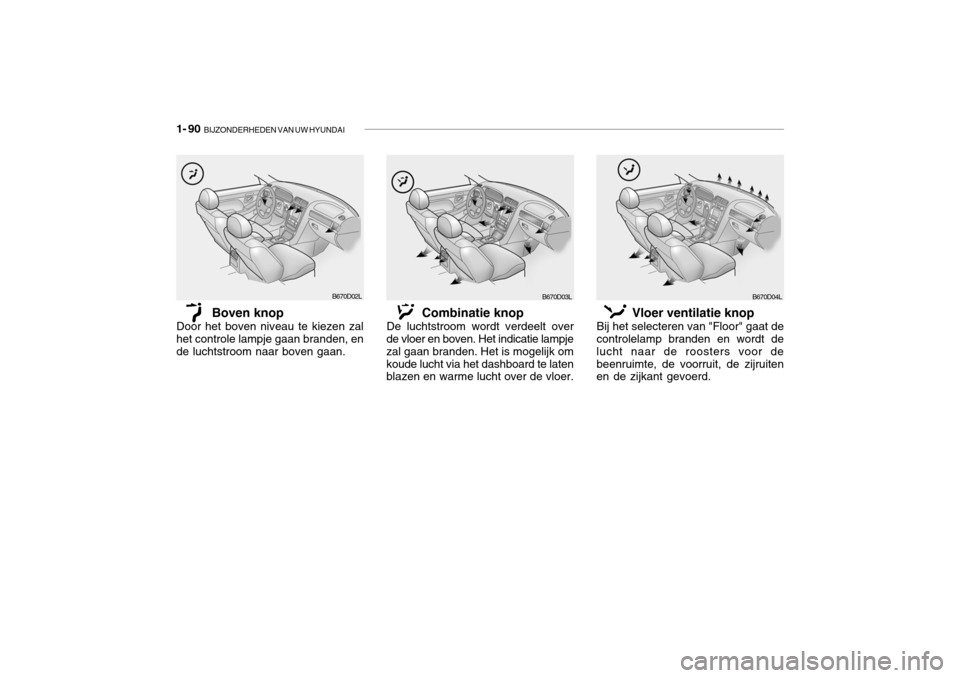

Boven knop
Door het boven niveau te kiezen zal het controle lampje gaan branden, ende luchtstroom naar boven gaan.
B670D03L B670D04LB670D02L
Combinatie knop
De luchtstroom wordt verdeelt over
de vloer en boven. Het indicatie lampje zal gaan branden. Het is mogelijk omkoude lucht via het dashboard te laten blazen en warme lucht over de vloer. Vloer ventilatie knop
Bij het selecteren van "Floor" gaat de
controlelamp branden en wordt de lucht naar de roosters voor debeenruimte, de voorruit, de zijruiten en de zijkant gevoerd.

BIJZONDERHEDEN VAN UW HYUNDAI 1- 91

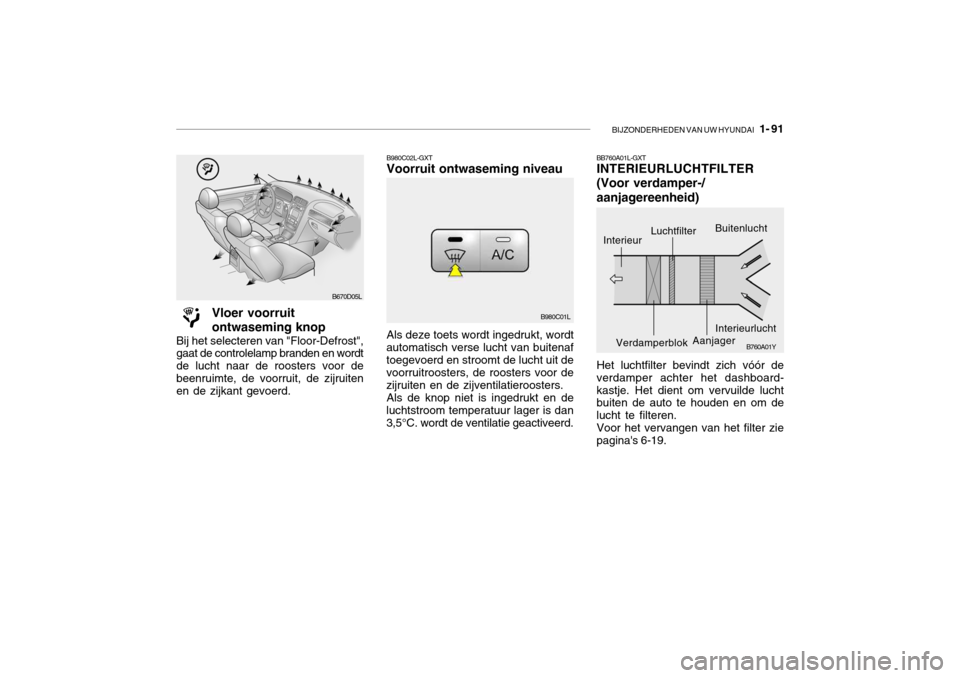

BB760A01L-GXT INTERIEURLUCHTFILTER (Voor verdamper-/aanjagereenheid)
B980C02L-GXT Voorruit ontwaseming niveau
B980C01LVloer voorruit ontwaseming knop
Bij het selecteren van "Floor-Defrost", gaat de controlelamp branden en wordt de lucht naar de roosters voor debeenruimte, de voorruit, de zijruiten en de zijkant gevoerd. Als deze toets wordt ingedrukt, wordt
automatisch verse lucht van buitenaftoegevoerd en stroomt de lucht uit de voorruitroosters, de roosters voor dezijruiten en de zijventilatieroosters. Als de knop niet is ingedrukt en de
luchtstroom temperatuur lager is dan3,5°C. wordt de ventilatie geactiveerd. Het luchtfilter bevindt zich vóór deverdamper achter het dashboard-kastje. Het dient om vervuilde lucht buiten de auto te houden en om de lucht te filteren.Voor het vervangen van het filter ziepagina's 6-19.
B760A01Y
Interieur
Verdamperblok Luchtfilter
AanjagerInterieurlucht
Buitenlucht
B670D05L

1- 92 BIJZONDERHEDEN VAN UW HYUNDAI
ZB450D1-AX Tips voor het gebruik
o Als het interieur van de wagen is verwarmd, zet dan enkele minutende ruiten open zodat de warme lucht naar buiten wordt afgevoerd.
o Indien de air-conditioning is ingeschakeld; houd alle ruitengesloten zodat geen warme lucht kan binnendringen.
o Bij lage snelheden, bijvoorbeeld in druk verkeer, een lagere versnellinginschakelen. Hierdoor neemt het motortoerental toe waardoor ook hettoerental van de compressor van de airconditioning stijgt.
o Wanneer u lange tijd bergopwaarts rijdt schakel dan de airconditioning uit om te voorkomen dat de motoroververhit raakt.
o In de periode dat de airconditioning
weinig wordt gebruikt(winterseizoen) is het aan te bevelen de airconditioning van tijd tot tijd enkele minuten in werkingte stellen.
Hierdoor wordt het systeem gesmeerd
en blijft het in een goede conditie.
LET OP:
o Vervang het filter elke 20.000 km of eenmaal per jaar. Als de auto onder zware omstan- digheden, zoals stoffige of slechte wegen, wordt gebruikt,moet het luchtfilter vaker worden gecontroleerd en vervangen.
o Als de luchtstroom plotseling sterk afneemt, moet het door eenHyundai dealer worden gecontroleerd.
!

BIJZONDERHEDEN VAN UW HYUNDAI 1- 93
Bergen
Gebouwen
Belemmerd gebied
FM radiostation
Ijzeren bruggenOnbelemmerd gebied
FM signalen worden met een hoge
frequentie uitgezonden en volgen hierbij niet het aardoppervlak. Daarom ontstaat bij FM uitzendingen op een relatief korte afstand van hetradiostation vervorming. Bovendien ondervinden FM signalen nadelige invloeden door gebouwen, bergen ofandere obstakels. Dit kan een geluidsweergave tot gevolg hebben waardoor u veronderstelt dat uwgeluidsinstallatie niet in orde is. De volgende condities zijn normaal en duiden niet op een storing:
veroorzaakt door bijvoorbeeld de afstand tot het radiostation, andere krachtige stations of de aanwezigheidvan gebouwen, bruggen of grotere obstakels in het desbetreffende gebied.

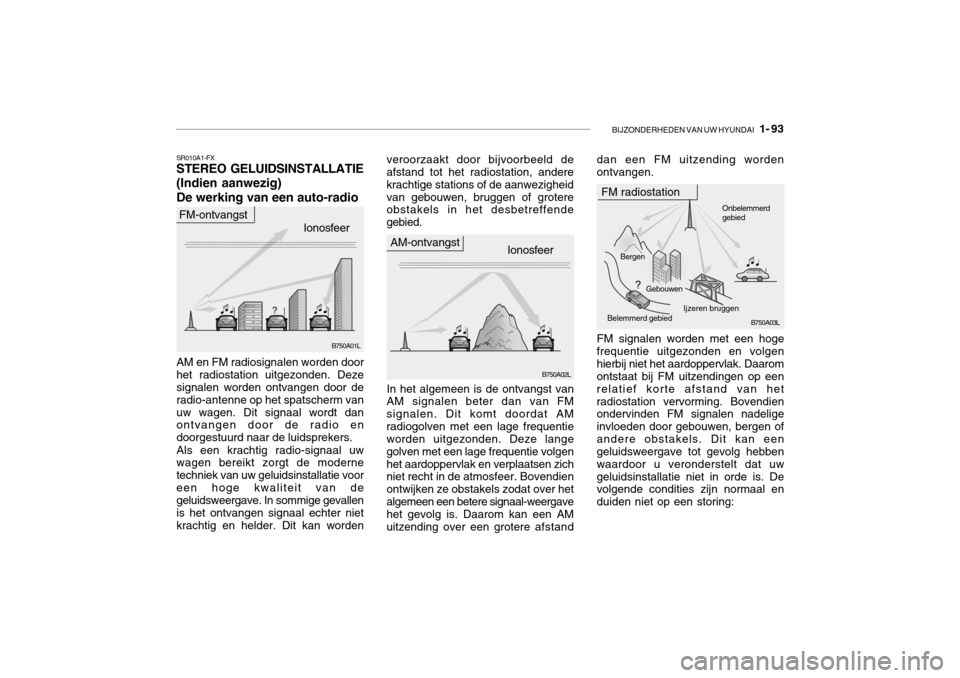

SR010A1-FX STEREO GELUIDSINSTALLATIE (Indien aanwezig)De werking van een auto-radio
FM-ontvangst Ionosfeer
AM en FM radiosignalen worden door het radiostation uitgezonden. Deze signalen worden ontvangen door de radio-antenne op het spatscherm vanuw wagen. Dit signaal wordt dan ontvangen door de radio en doorgestuurd naar de luidsprekers. Als een krachtig radio-signaal uw wagen bereikt zorgt de moderne techniek van uw geluidsinstallatie vooreen hoge kwaliteit van de geluidsweergave. In sommige gevallen is het ontvangen signaal echter nietkrachtig en helder. Dit kan worden
B750A01L AM-ontvangst
Ionosfeer
B750A02L
B750A03L
In het algemeen is de ontvangst van
AM signalen beter dan van FM signalen. Dit komt doordat AMradiogolven met een lage frequentie worden uitgezonden. Deze lange golven met een lage frequentie volgenhet aardoppervlak en verplaatsen zich niet recht in de atmosfeer. Bovendien ontwijken ze obstakels zodat over hetalgemeen een betere signaal-weergave het gevolg is. Daarom kan een AM uitzending over een grotere afstanddan een FM uitzending worden ontvangen.
