EENVOUDIG ONDERHOUD 6- 29
!WAARSCHUWING:
Deze halogeen gloeilamp bevat gas onder druk en kan onder invloed van schokken uit elkaar spatten.Draag daarom een veiligheidsbril als een dergelijke gloeilamp wordt vervangen. Let erop dat geenkrassen of schuurplekken op de lamp kunnen ontstaan en dat de lamp niet met vloeistoffen inaanraking komt als hij wordt ontstoken. De lamp mag alleen in werking worden gesteld als hij zichin de reflector bevindt. Vervang de koplamp als deze is beschadigd of scheurtjes vertoont. Houd de lampbuiten bereik van kinderen en lever de oude gloeilamp in bij de daarvoor bestemde adressen. G270I01L-GXT MISTLAMPEN, VOOR
1. Verwijder de bevestigingsbouten van de koplampunit.
G270D01L
G270D02L G270D03L
2. Maak de bedrading aan de achterzijde van de koplamp los. 3. Draai de lampfitting linksom en
verwijder hem uit het huis.
4. Maak de voedingsdraad los van de lamp.
5. Vervang de lamp door een nieuwe.
G270D04L

6- 30 EENVOUDIG ONDERHOUD

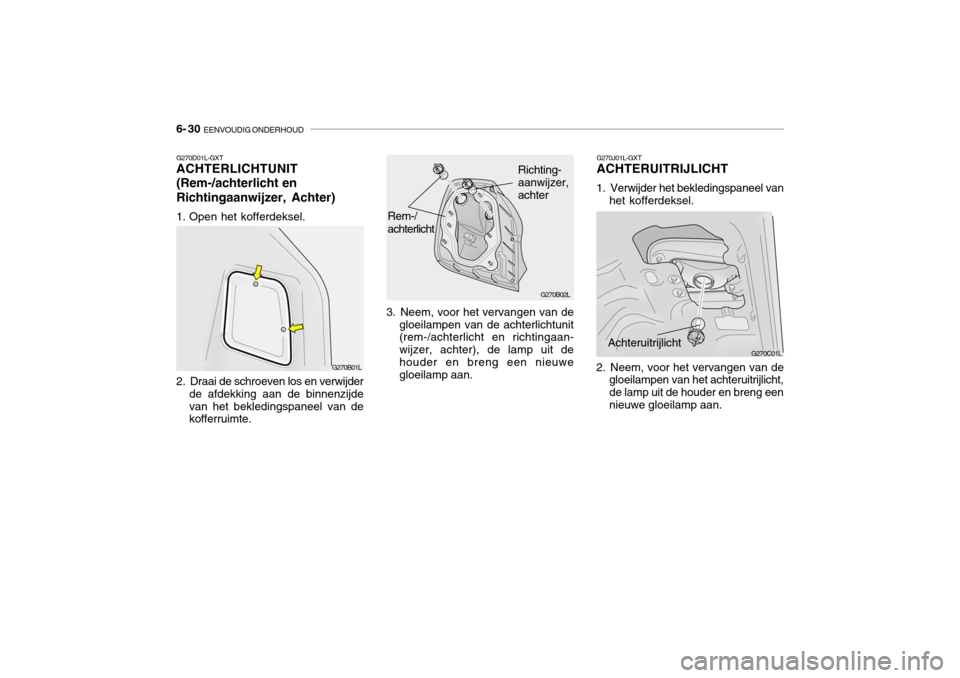

G270J01L-GXT ACHTERUITRIJLICHT
1. Verwijder het bekledingspaneel van het kofferdeksel.
2. Neem, voor het vervangen van de gloeilampen van het achteruitrijlicht, de lamp uit de houder en breng eennieuwe gloeilamp aan.
G270C01L
Achteruitrijlicht
G270D01L-GXT ACHTERLICHTUNIT (Rem-/achterlicht enRichtingaanwijzer, Achter)
1. Open het kofferdeksel.
2. Draai de schroeven los en verwijder
de afdekking aan de binnenzijde van het bekledingspaneel van de kofferruimte.
G270B01L G270B02L
Richting- aanwijzer,achter
Rem-/ achterlicht
3. Neem, voor het vervangen van de gloeilampen van de achterlichtunit (rem-/achterlicht en richtingaan- wijzer, achter), de lamp uit dehouder en breng een nieuwe gloeilamp aan.

EENVOUDIG ONDERHOUD 6- 31

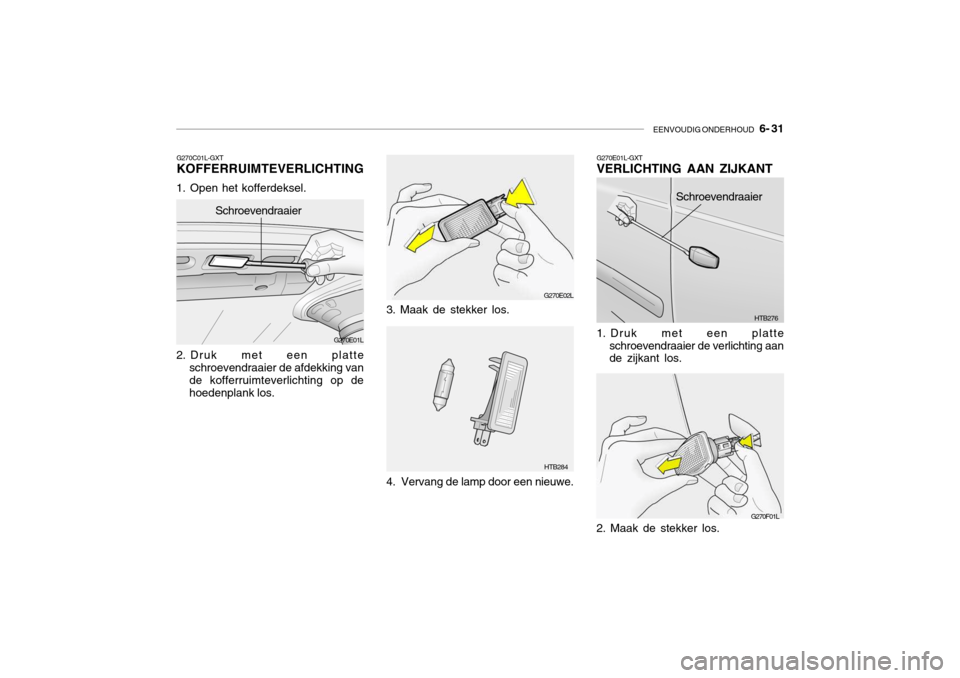

G270C01L-GXT KOFFERRUIMTEVERLICHTING
1. Open het kofferdeksel.
2. Druk met een platte schroevendraaier de afdekking van de kofferruimteverlichting op de hoedenplank los.
G270E01L
Schroevendraaier
2. Maak de stekker los.
G270E02L
HTB284
3. Maak de stekker los. 4. Vervang de lamp door een nieuwe. G270E01L-GXT VERLICHTING AAN ZIJKANT
1. Druk met een platte
schroevendraaier de verlichting aan de zijkant los.
HTB276
Schroevendraaier
G270F01L

6- 32 EENVOUDIG ONDERHOUD

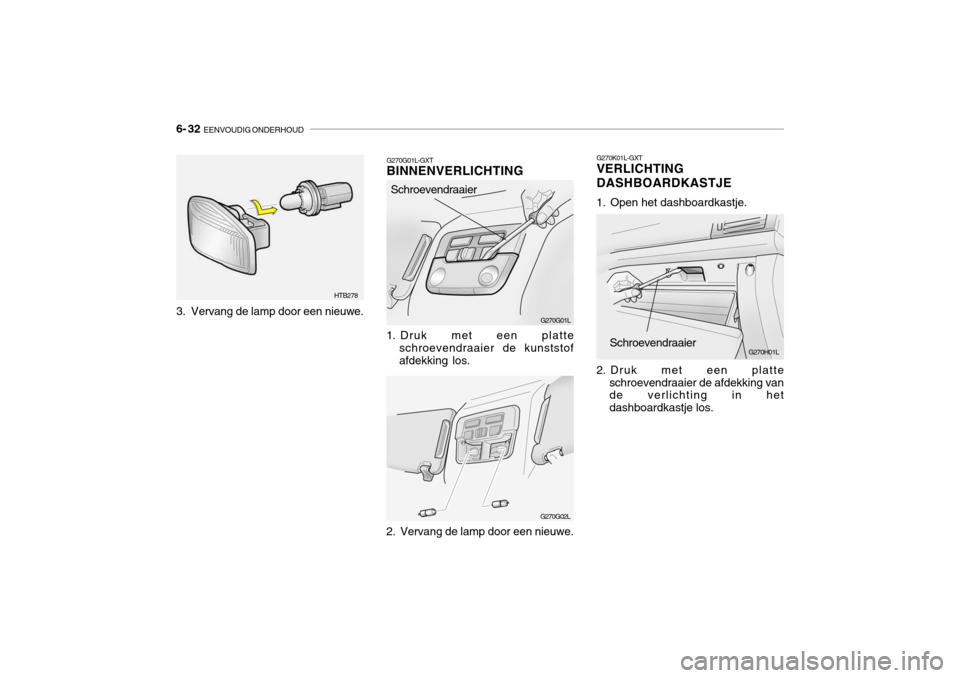

G270K01L-GXT VERLICHTING DASHBOARDKASTJE
1. Open het dashboardkastje.
2. Druk met een platte schroevendraaier de afdekking van de verlichting in het dashboardkastje los.
G270H01LSchroevendraaier
G270G01L
G270G02L
Schroevendraaier
G270G01L-GXT BINNENVERLICHTING
1. Druk met een platte schroevendraaier de kunststof afdekking los.
2. Vervang de lamp door een nieuwe.
3. Vervang de lamp door een nieuwe.
HTB278

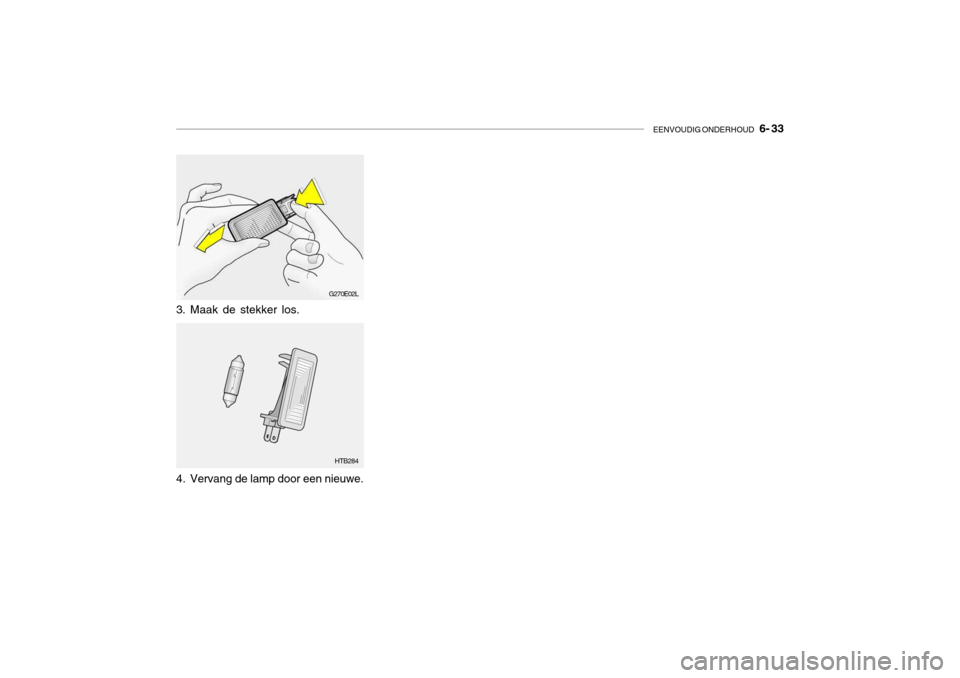

EENVOUDIG ONDERHOUD 6- 33
G270E02L
HTB284
3. Maak de stekker los.
4. Vervang de lamp door een nieuwe.

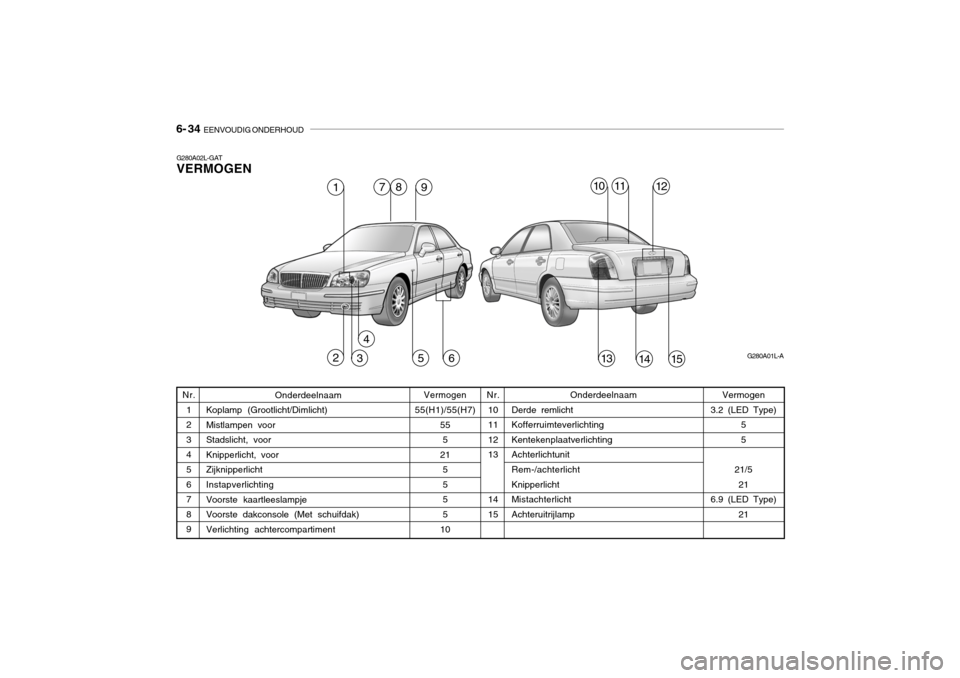

6- 34 EENVOUDIG ONDERHOUD
Onderdeelnaam
Koplamp (Grootlicht/Dimlicht) Mistlampen voorStadslicht, voorKnipperlicht, voorZijknipperlicht Instapverlichting Voorste kaartleeslampjeVoorste dakconsole (Met schuifdak)Verlichting achtercompartiment Vermogen
55(H1)/55(H7)
555
21 555 5
10
G280A02L-GAT VERMOGEN
Vermogen
3.2 (LED Type) 5 5
21/5 21
6.9 (LED Type) 21
Nr.
1234 5 6789 Nr.
10111213 14 15 Onderdeelnaam
Derde remlichtKofferruimteverlichtingKentekenplaatverlichtingAchterlichtunit Rem-/achterlicht KnipperlichtMistachterlichtAchteruitrijlamp
G280A01L-A
1978
23
4
5613
101112
1514

EENVOUDIG ONDERHOUD 6- 35
G200C01L-GXT BESCHRIJVING ELEKTROBOX Motorruimte
G200C01L
N.B.: De beschrijving van de zekeringenkast in deze
handleiding komt misschien niet geheel overeen met de zekeringenkast in uw auto. De beschrijvingwas echter correct bij het ter perse gaan. Wanneer u de zekeringenkast in uw auto inspecteert, raadpleeg dan het overzicht op de deksel. OMSCHRIJVING
FUEL PUMP
HEAD LIGHT(Lo-LH) ABS
INJECTOR
A/C COMPRESSOR A/T
MAIN
IGNITION COIL
OXYGEN SENSOR EGR
HORN
HEAD LIGHT(HI)
HEAD LIGHT(Lo-RH) DRL
FOG LIGHT DIODE 1
SPARE
SPARE
SPARE
SPARE
DIODE 2
BLOWER
POWER FUSE 2 POWER AMP
SUNROOF
TAIL LIGHT
POWER FUSE 1 ECU
REAR DEFOGGER CONDENSER
POWER WINDOW IGNITION1/2ABS 1/2
RADIATOR ZEKERING-
WAARDE
20A15A10A10A10A20A30A 20A 15A 15A10A15A20A15A15A 30A 20A15A10A 30A 30A20A 15A 20A 30A10A30A20A40A
30A/30A30A/30A 30A GEZEKERDE COMPONENTEN
Relais brandstofpompKoplamprelais (Dimlicht-LI)ABS-regelsysteem, Moduul cruise-control, ETS-moduulNoodloopventiel, ETS-regelsysteem, InspuitventielAircorelais
A/T-stuurrelais, TCM, Stuurrelais motorMFI-regelsysteemBobine, A/T pulsgenerator, ECM, sensor overslaancilinderIgnition failure sensor, E/TCMETS-relais, MFI-regelsysteemAircorelais, MFI-regelsysteem, EGR-solenoïdeClaxonrelaisKoplamprelais (Grootlicht)HID koplamprelaisDRL-moduul, AlarmsireneMistlamprelais - -----AanjagerrelaisZekering 4, 20, 24, 25Audio versterkermoduulDiagnose-aansluiting, Schuifdakrelais,diagnosestekkerHome link connectorAchterlichtrelaisZekering 1, 7, 17, 18, 19ETS-regeleenheid, ECM, E/TCM, DynamoRelais achterruitverwarmingAanjagerrelais #1Relais elektrische ruitbediening, IMS-regelingContactslotABS-regeling
Ventilateurrelais

6- 36 EENVOUDIG ONDERHOUD
ZEKERING-
WAARDE
25A 20A10A15A10A10A10A15A10A10A15A 10A 10A 10A20A10A15A10A15A10A10A15A10A20A 10A 10A 10A 10A10A10A 10A 10A GEZEKERDE COMPONENTEN
Elektrische stoelverstelling StoelverwarmingEPS-regelsysteemETS-relais(HID) Koplampen, DRL-regelsysteem, AQS-sensorAanjager & aircoregelsysteemRichtingaanwijzers & WaarschuwingsknipperlichtenNiet gebruiktSchakelaar cruise-control, InstrumentenpaneelSchakelaar koplampverstelling, Regensensor, IMS-regelingRelais regensensor, Ruitenwisser & -sproeierDiagnosestekkerHome link connector, Sfeerverlichting links (rechts), Schuifdak,Aanjager & aircoregelsysteem, Elektronisch dimmende binnenspiegelNiet gebruiktAudioSigarettenaansteker, voor (achter), 12 V aansluitingIMS-regeling, Moduul bestuurdersportier, ReostaatNiet gebruiktRelais mistachterlicht
Remlichten, Kaartleeslampjes, links (rechts), Verlichting achterportieren, links (rechts)Portierwaarschuwings- & Contactsleutelverlichting, InstapverlichtingInstrumentenpaneelSRS-regelingRegeling automatische transmissie, Achteruitrijlichtschakelaar, SnelheidssensorOntgrendeling Brandstofvulklep & Kofferdeksel, Moduul bestuurdersportier (passagiersportier)
Diagnose-aansluiting, Audio, Startblokkering, Tripcomputers,Digitaal klokje, Aanjager & aircoregelsysteem, InstrumentenpaneelInterieurverlichting, links (rechts), (HID) Koplampen, Mistlamprelais,HID richtingaanwijzer, rechts, Achterlichtunit, rechtsRelais remlichtstoring
Startblokkering, TCS-schakelaar, Tripcomputers, Instrumentenpaneel
ETACM, Waarschuwingsknipper lichten, Autom. verlichtingssensor
Antenne, Aanjager & aircoregelsysteem, Motor buitenspiegelverstelling & inklapmotor, links (rechts)(HID) Koplampen, Sigarettenaansteker, voor (achter), Kentekenplaatverlichting,links (rechts), HID richtingaanwijzer, links, Achterlichtunit, linksRelais inbraakalarm, Keuzehendelschakelaar, Startrelais, ETS-regelsysteemOMSCHRIJVING
P/SEATS/HTR EPSETS
H/LP
A/CON SW HAZARDSPARE
CRUISE IMS
WIPER
ETACS
SPARE AUDIO
C/LIGHTER MIRRORSPARE
RR FOG
STOP LP
ROOM LP
A/BAG IND A/BAGB/UP
T/LID
D/CLOCK
RH TAILSPARE
CLUSTER T/SIG
RR HTD IND
LH TAILSTART
G200D01L-GXT Elektrobox instrumentenpaneel
G200D01L
