Καπάκι στομίου γέμισης
καυσίμου
Για να βγάλετε το καπάκι του στομίου
γέμισης καυσίμου 1, περιστρέψτε το
αριστερόστροφα.
@ Πριν από τη λειτουργία του υδροσκάφους,
βεβαιωθείτε ότι το καπάκι του στομίου γέμισης
καυσίμου είναι καλά κλεισμένο.
@
RJU01214
Καπάκι στομίου γέμισης δοχείου
λαδιού
Για να βγάλετε το καπάκι του στομίου
γέμισης του δοχείου λαδιού:
1.Ανοίξτε το καπό. (Βλ. σελ. 2-14 για το
καπό.)
2.Περιστρέψτε το καπάκι του στομίου γέμισης
2 αριστερόστροφα.
Για να βάλετε το καπάκι του στομίου γέμισης
του δοχείου λαδιού:
Βάλτε το καπάκι του στομίου γέμισης και στη
συνέχεια κλείστε το καπό.
@ Πριν από τη λειτουργία του υδροσκάφους
βεβαιωθείτε ότι το καπάκι του στομίου γέμισης
του δοχείου λαδιού είναι καλά κλεισμένο.
@
HJU01012
Tappo del bocchettone del
serbatoio del carburante
Per togliere il tappo del bocchettone del serba-
toio del carburante
1, girarlo in senso antiorario.
NOTA:@ Prima di utilizzare la moto d’acqua, assicurarsi
che il tappo del bocchettone del serbatoio del car-
burante sia chiuso correttamente.
@
HJU01214
Tappo del bocchettone del
serbatoio dell’olio
Per togliere il tappo del bocchettone del ser-
batoio dell’olio:
1. Aprire il cofano. (Vedere pagina 2-14 per il
cofano.)
2. Girare il tappo del bocchettone 2 in senso
antiorario.
Per installare il tappo del bocchettone del ser-
batoio dell’olio:
Installare il tappo del bocchettone e poi chiu-
dere il cofano.
NOTA:@ Prima di utilizzare la moto d’acqua, assicurarsi
che il tappo del bocchettone del serbatoio dell’olio
ed il cofano siano chiusi correttamente.
@
B_F0M-83.book Page 14 Friday, August 3, 2001 3:35 PM

2-15
P
PJU01014
Manípulo da válvula de
alimentação de combustível
A válvula de alimentação de combustível per-
mite o abastecimento de combustível do reserva-
tório de combustível para os carburadores.
As posições do manípulo da válvula de alimen-
tação de combustível 1
são as seguintes e
encontram-se indicadas na figura.
OFF:
Com a válvula de alimentação de combustível
nesta posição, não há alimentação de combustí-
vel. Colocar o manípulo da válvula de alimenta-
ção de combustível nesta posição, sempre que o
motor não estiver em funcionamento.
ON:
Com a válvula de alimentação de combustível
nesta posição, existe alimentação de combustível
para os carburadores. Colocar o manípulo da vál-
vula de alimentação de combustível nesta posi-
ção, antes de colocar o motor em funcionamento
e operar o veículo.
RES:
Po s ição de reserva. Com a válvula de alimen-
tação de combustível nesta posição, a alimenta-
ção de combustível é efectuada a partir da
reserva. Colocar o manípulo da válvula de ali-
mentação de combustível nesta posição, após o
esgotamento do combustível no reservatório.
Nestas circunstâncias, atestar o reservatório na
primeira opor tunidade e colocar novamente o
manípulo da válvula de alimentação de combustí-
vel na posição “ON”!
B_F0M-83.book Page 15 Friday, August 3, 2001 3:35 PM

2-16
IGR
RJU01014

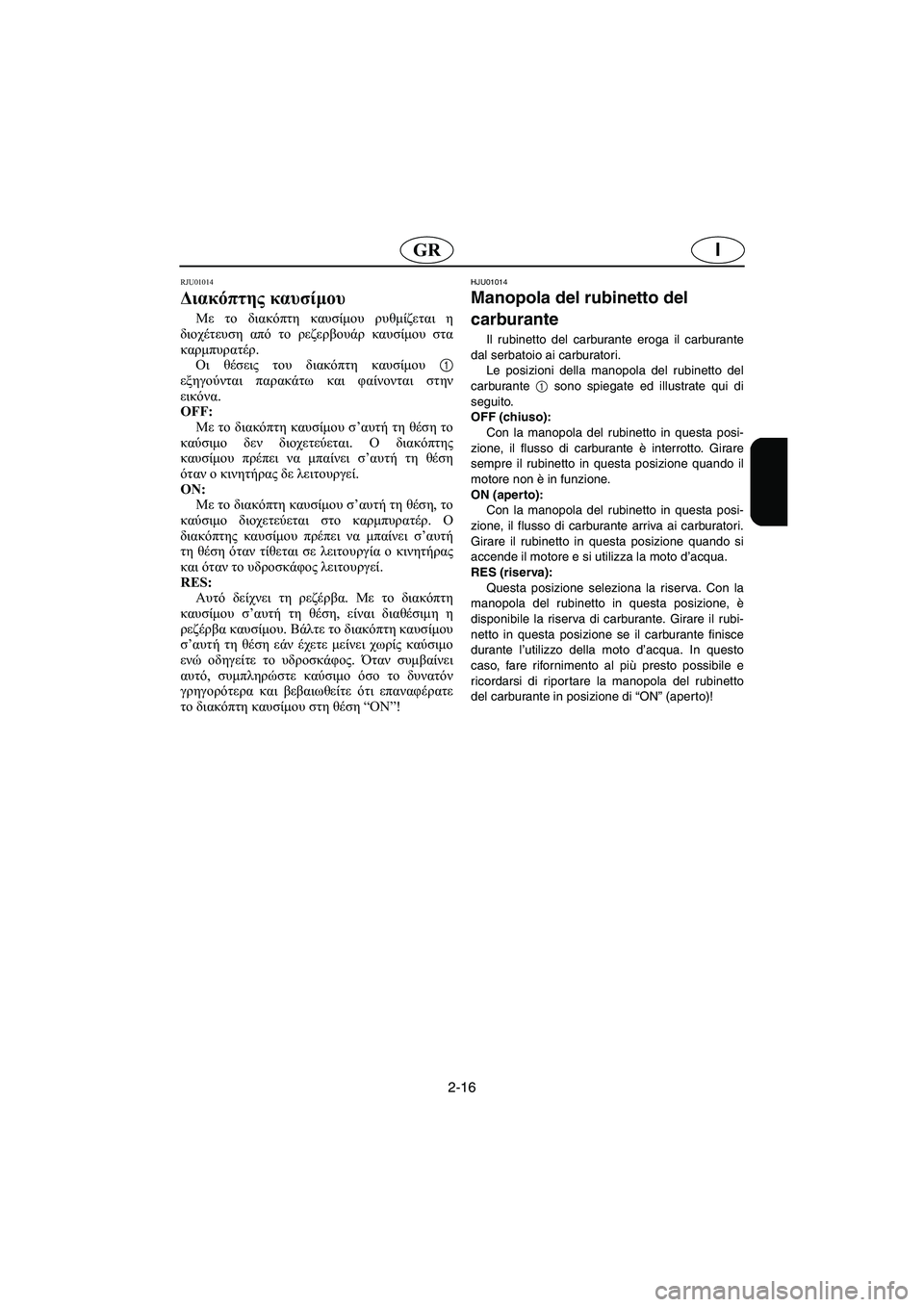

Διακόπτης καυσίμου
Με το διακόπτη καυσίμου ρυθμίζεται η
διοχέτευση από το ρεζερβουάρ καυσίμου στα
καρμπυρατέρ.
Οι θέσεις του διακόπτη καυσίμου 1
εξηγούνται παρακάτω και φαίνονται στην
εικόνα.
OFF:
Με το διακόπτη καυσίμου σ’αυτή τη θέση το
καύσιμο δεν διοχετεύεται. Ο διακόπτης
καυσίμου πρέπει να μπαίνει σ’αυτή τη θέση
όταν ο κινητήρας δε λειτουργεί.
ON:
Με το διακόπτη καυσίμου σ’αυτή τη θέση, το
καύσιμο διοχετεύεται στο καρμπυρατέρ. Ο
διακόπτης καυσίμου πρέπει να μπαίνει σ’αυτή
τη θέση όταν τίθεται σε λειτουργία ο κινητήρας
και όταν το υδροσκάφος λειτουργεί.
RES:
Αυτό δείχνει τη ρεζέρβα. Με το διακόπτη
καυσίμου σ’αυτή τη θέση, είναι διαθέσιμη η
ρεζέρβα καυσίμου. Βάλτε το διακόπτη καυσίμου
σ’αυτή τη θέση εάν έχετε μείνει χωρίς καύσιμο
ενώ οδηγείτε το υδροσκάφος. Όταν συμβαίνει
αυτό, συμπληρώστε καύσιμο όσο το δυνατόν
γρηγορότερα και βεβαιωθείτε ότι επαναφέρατε
το διακόπτη καυσίμου στη θέση “ON”!
HJU01014
Manopola del rubinetto del
carburante
Il rubinetto del carburante eroga il carburante
dal serbatoio ai carburatori.
Le posizioni della manopola del rubinetto del
carburante
1 sono spiegate ed illustrate qui di
seguito.
OFF (chiuso):
Con la manopola del rubinetto in questa posi-
zione, il flusso di carburante è interrotto. Girare
sempre il rubinetto in questa posizione quando il
motore non è in funzione.
ON (aperto):
Con la manopola del rubinetto in questa posi-
zione, il flusso di carburante arriva ai carburatori.
Girare il rubinetto in questa posizione quando si
accende il motore e si utilizza la moto d’acqua.
RES (riserva):
Questa posizione seleziona la riserva. Con la
manopola del rubinetto in questa posizione, è
disponibile la riserva di carburante. Girare il rubi-
netto in questa posizione se il carburante finisce
durante l’utilizzo della moto d’acqua. In questo
caso, fare rifornimento al più presto possibile e
ricordarsi di riportare la manopola del rubinetto
del carburante in posizione di “ON” (aper to)!
B_F0M-83.book Page 16 Friday, August 3, 2001 3:35 PM

2-17
P
PJU01015

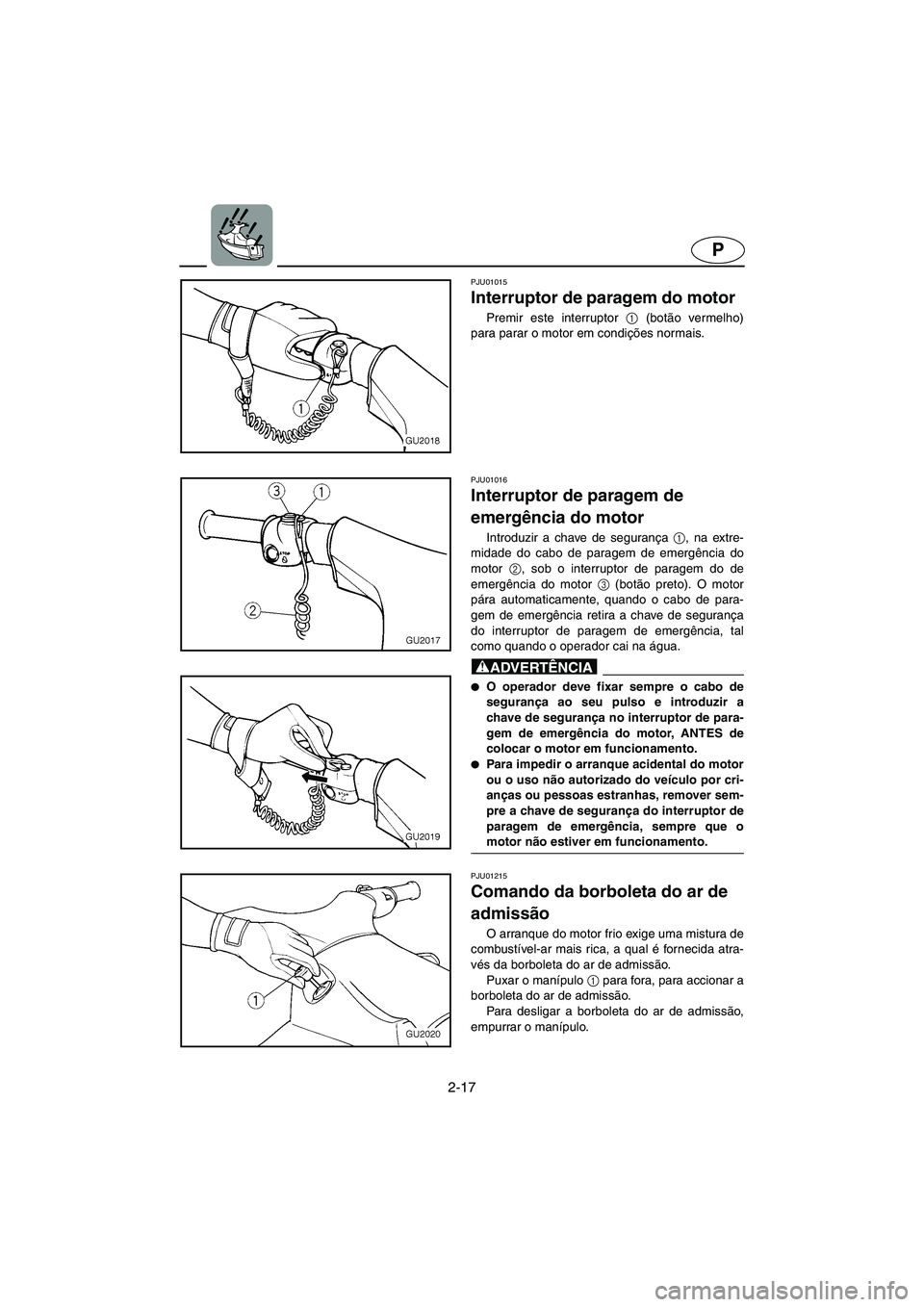

Interruptor de paragem do motor
Premir este interruptor 1
(botão vermelho)
para parar o motor em condições normais.
PJU01016
Interruptor de paragem de
emergência do motor
Introduzir a chave de segurança 1
, na extre-
midade do cabo de paragem de emergência do
motor 2
, sob o interruptor de paragem do de
emergência do motor 3
(botão preto). O motor
pára automaticamente, quando o cabo de para-
gem de emergência retira a chave de segurança
do interruptor de paragem de emergência, tal
como quando o operador cai na água.
@
O operador deve fixar sempre o cabo de
segurança ao seu pulso e introduzir a
chave de segurança no interruptor de para-
gem de emergência do motor, ANTES de
colocar o motor em funcionamento.

Para impedir o arranque acidental do motor
ou o uso não autorizado do veículo por cri-
anças ou pessoas estranhas, remover sem-
pre a chave de segurança do interruptor de
paragem de emergência, sempre que o
motor não estiver em funcionamento.
@
PJU01215
Comando da borboleta do ar de
admissão
O arranque do motor frio exige uma mistura de
combustível-ar mais rica, a qual é fornecida atra-
vés da borboleta do ar de admissão.
Puxar o manípulo 1
para fora, para accionar a
borboleta do ar de admissão.
Para desligar a borboleta do ar de admissão,
empurrar o manípulo.
B_F0M-83.book Page 17 Friday, August 3, 2001 3:35 PM

2-18
IGR
RJU01015

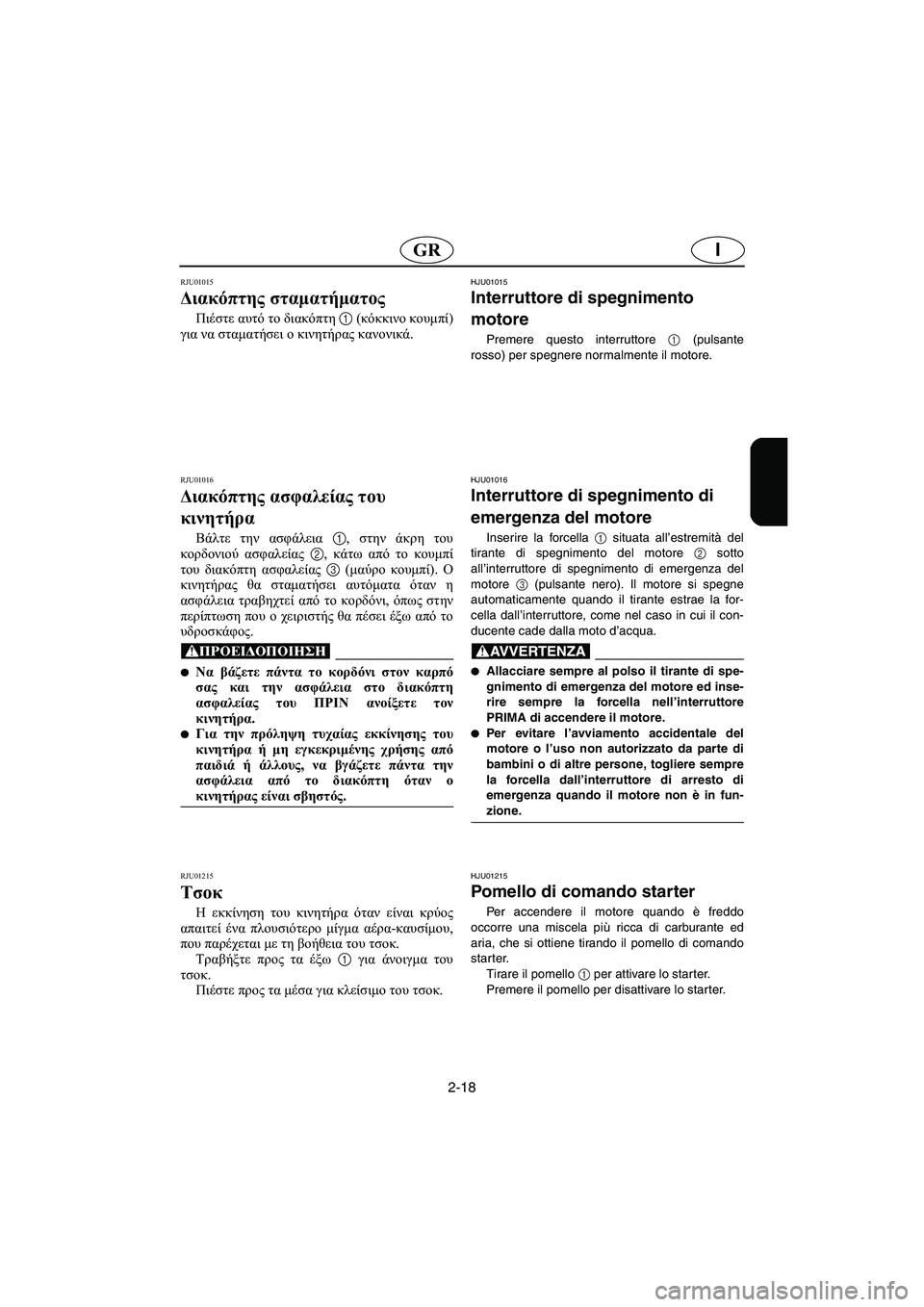

Διακόπτης σταματήματος
Πιέστε αυτό το διακόπτη 1 (κόκκινο κουμπί)
για να σταματήσει ο κινητήρας κανονικά.
RJU01016
Διακόπτης ασφαλείας του
κινητήρα
Βάλτε την ασφάλεια 1, στην άκρη του
κορδονιού ασφαλείας 2, κάτω από το κουμπί
του διακόπτη ασφαλείας 3 (μαύρο κουμπί). Ο
κινητήρας θα σταματήσει αυτόματα όταν η
ασφάλεια τραβηχτεί από το κορδόνι, όπως στην
περίπτωση που ο χειριστής θα πέσει έξω από το
υδροσκάφος.
@
Να βάζετε πάντα το κορδόνι στον καρπό
σας και την ασφάλεια στο διακόπτη
ασφαλείας του ΠΡΙΝ ανοίξετε τον
κινητήρα.

Για την πρόληψη τυχαίας εκκίνησης του
κινητήρα ή μη εγκεκριμένης χρήσης από
παιδιά ή άλλους, να βγάζετε πάντα την
ασφάλεια από το διακόπτη όταν ο
κινητήρας είναι σβηστός.
@
RJU01215
Τσοκ
Η εκκίνηση του κινητήρα όταν είναι κρύος
απαιτεί ένα πλουσιότερο μίγμα αέρα-καυσίμου,
που παρέχεται με τη βοήθεια του τσοκ.
Τραβήξτε προς τα έξω 1 για άνοιγμα του
τσοκ.
Πιέστε προς τα μέσα για κλείσιμο του τσοκ.
HJU01015
Interruttore di spegnimento
motore
Premere questo interruttore
1 (pulsante
rosso) per spegnere normalmente il motore.
HJU01016
Interruttore di spegnimento di
emergenza del motore
Inserire la forcella 1 situata all’estremità del
tirante di spegnimento del motore 2 sotto
all’interruttore di spegnimento di emergenza del
motore 3 (pulsante nero). Il motore si spegne
automaticamente quando il tirante estrae la for-
cella dall’interruttore, come nel caso in cui il con-
ducente cade dalla moto d’acqua.
@
Allacciare sempre al polso il tirante di spe-
gnimento di emergenza del motore ed inse-
rire sempre la forcella nell’interruttore
PRIMA di accendere il motore.

Per evitare l’avviamento accidentale del
motore o l’uso non autorizzato da parte di
bambini o di altre persone, togliere sempre
la forcella dall’interruttore di arresto di
emergenza quando il motore non è in fun-
zione.
@
HJU01215
Pomello di comando starter
Per accendere il motore quando è freddo
occorre una miscela più ricca di carburante ed
aria, che si ottiene tirando il pomello di comando
starter.
Tirare il pomello 1 per attivare lo starter.
Premere il pomello per disattivare lo starter.
B_F0M-83.book Page 18 Friday, August 3, 2001 3:35 PM

2-19
P
PJU01018

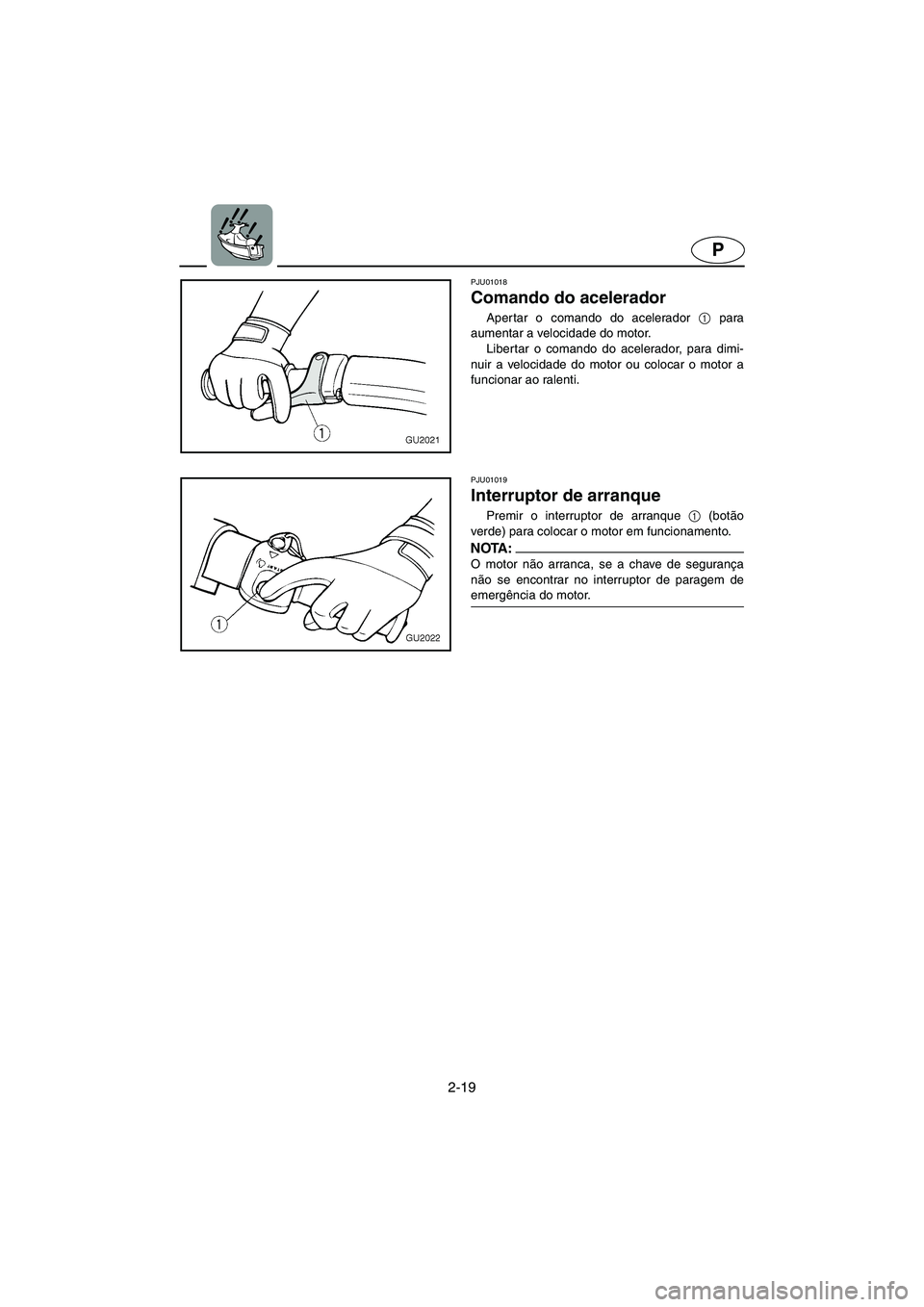

Comando do acelerador
Aper tar o comando do acelerador 1
para
aumentar a velocidade do motor.
Libertar o comando do acelerador, para dimi-
nuir a velocidade do motor ou colocar o motor a
funcionar ao ralenti.
PJU01019
Interruptor de arranque
Premir o interruptor de arranque 1
(botão
verde) para colocar o motor em funcionamento.
NOTA :@ O motor não arranca, se a chave de segurança
não se encontrar no interruptor de paragem de
emergência do motor.
@
B_F0M-83.book Page 19 Friday, August 3, 2001 3:35 PM

2-20
IGR
RJU01018

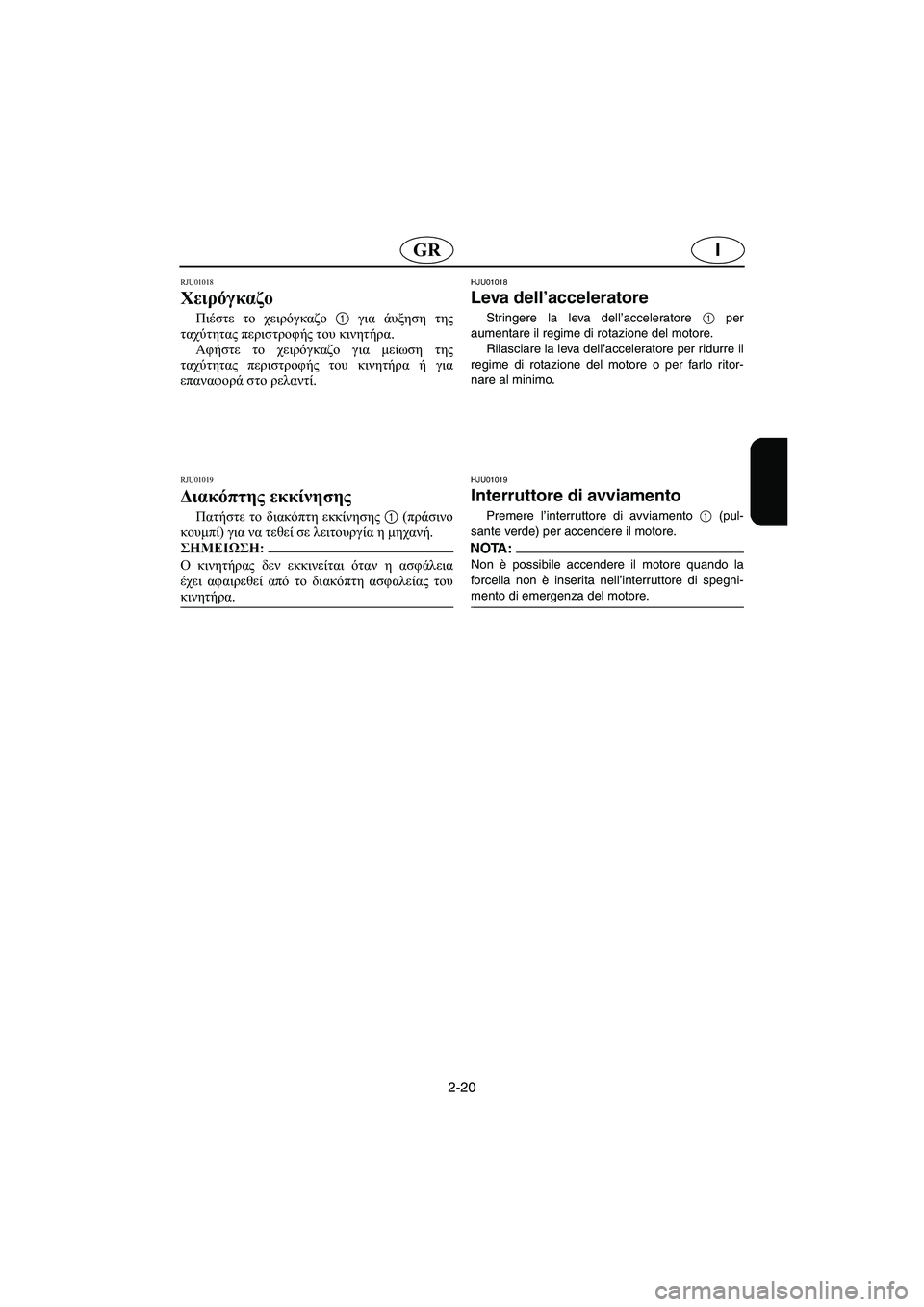

Χειρόγκαζο
Πιέστε το χειρόγκαζο 1 για άυξηση της
ταχύτητας περιστροφής του κινητήρα.
Αφήστε το χειρόγκαζο για μείωση της
ταχύτητας περιστροφής του κινητήρα ή για
επαναφορά στο ρελαντί.
RJU01019
Διακόπτης εκκίνησης
Πατήστε το διακόπτη εκκίνησης 1 (πράσινο
κουμπί) για να τεθεί σε λειτουργία η μηχανή.
@ Ο κινητήρας δεν εκκινείται όταν η ασφάλεια
έχει αφαιρεθεί από το διακόπτη ασφαλείας του
κινητήρα.
@
HJU01018
Leva dell’acceleratore
Stringere la leva dell’acceleratore
1 per
aumentare il regime di rotazione del motore.
Rilasciare la leva dell’acceleratore per ridurre il
regime di rotazione del motore o per farlo ritor-
nare al minimo.
HJU01019
Interruttore di avviamento
Premere l’interruttore di avviamento 1 (pul-
sante verde) per accendere il motore.
NOTA:@ Non è possibile accendere il motore quando la
forcella non è inserita nell’interruttore di spegni-
mento di emergenza del motore.
@
B_F0M-83.book Page 20 Friday, August 3, 2001 3:35 PM

2-21
P
PJU01130

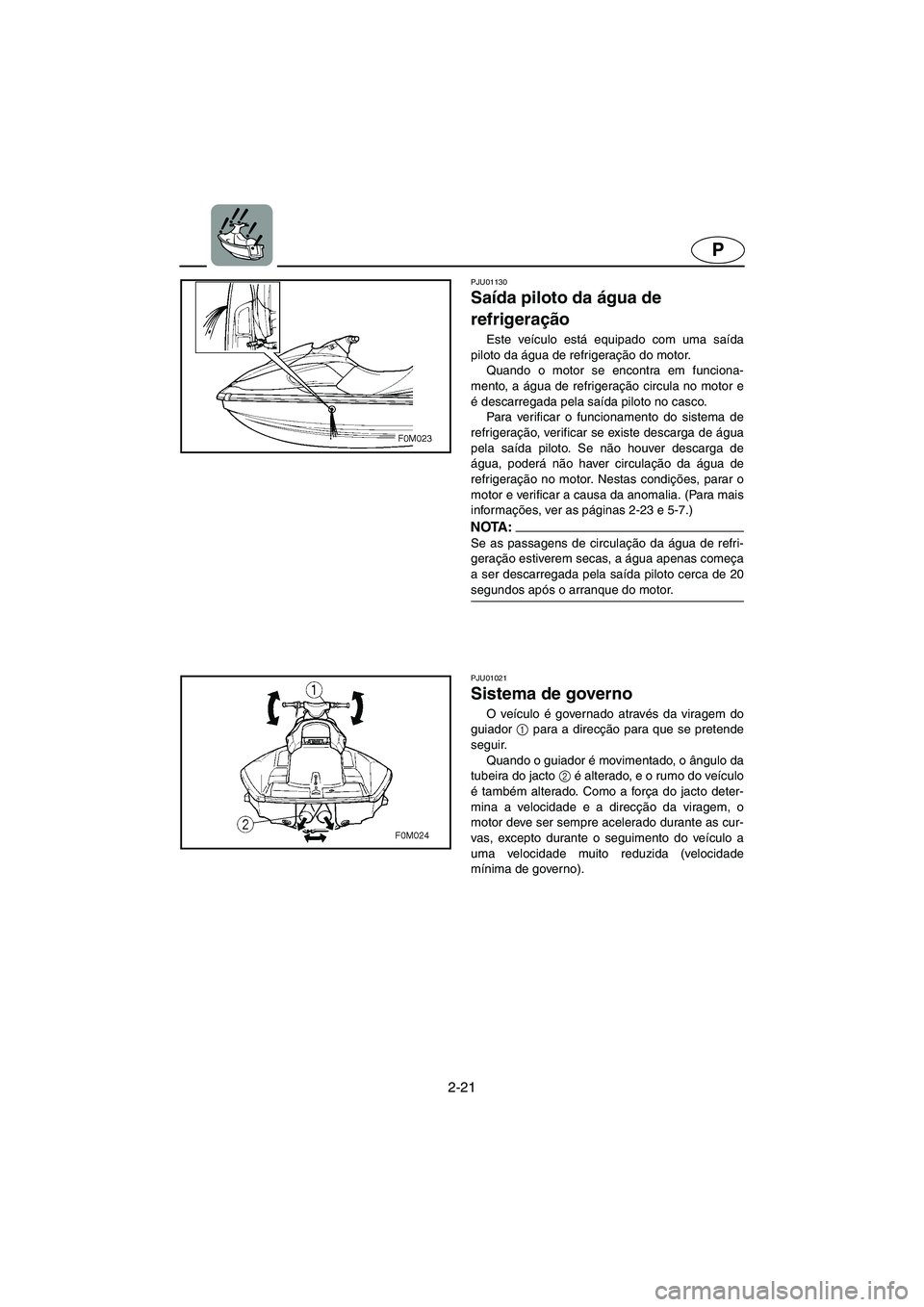

Saída piloto da água de
refrigeração
Este veículo está equipado com uma saída
piloto da água de refrigeração do motor.
Quando o motor se encontra em funciona-
mento, a água de refrigeração circula no motor e
é descarregada pela saída piloto no casco.
Para verificar o funcionamento do sistema de
refrigeração, verificar se existe descarga de água
pela saída piloto. Se não houver descarga de
água, poderá não haver circulação da água de
refrigeração no motor. Nestas condições, parar o
motor e verificar a causa da anomalia. (Para mais
informações, ver as páginas 2-23 e 5-7.)
NOTA :@ Se as passagens de circulação da água de refri-
geração estiverem secas, a água apenas começa
a ser descarregada pela saída piloto cerca de 20
segundos após o arranque do motor.
@
PJU01021
Sistema de governo
O veículo é governado através da viragem do
guiador 1
para a direcção para que se pretende
seguir.
Quando o guiador é movimentado, o ângulo da
tubeira do jacto 2
é alterado, e o rumo do veículo
é também alterado. Como a força do jacto deter-
mina a velocidade e a direcção da viragem, o
motor deve ser sempre acelerado durante as cur-
vas, excepto durante o seguimento do veículo a
uma velocidade muito reduzida (velocidade
mínima de governo).
B_F0M-83.book Page 21 Friday, August 3, 2001 3:35 PM
