2002 YAMAHA XL 700 Manual de utilização (in Portuguese)

1-40
IGR
RJU01006
Διασκεδάστε με το
υδροσκάφος σας υπεύθυνα
Όταν διασκεδάζετε με το υδροσκάφος σας,
μοιράζεστε την περιοχή με άλλους και με τη
φύση. Ότσι η διασκέδασή σας περιλαμβάνει την
ευθύνη αντιμετώπισης όλων των άλλων ατόμων,
των περιοχών, των υδάτων και της πανίδας με
σεβασμό και ευγένεια.
Οπουδήποτε και οτιδήποτε και αν οδηγείτε,
να αισθάνεστε ότι είστε φιλοξενούμενος από
όλους όσους βρίσκονται γύρω σας. Να θυμάστε,
για παράδειγμα ότι ο θόρυβος του υδροσκάφους
μπορεί να φαίνεται μουσική σε σας αλλά μπορεί
να ενοχλεί τους άλλους. Και οι καταπληκτικοί
ελιγμοί και τα τινάγματα μπορεί να προκαλούν
τη δημιουργία κυμάτων που μπορεί να μη
διασκεδάζουν τους άλλους. Αποφύγετε την
πλεύση κοντά σε σπίτια που βρίσκονται κοντά
στην ακτογραμμή, σε περιοχές με φωλιές
υδρόβιων πτηνών ή περιοχές με άγρια πανίδα
και κρατήστε την απαιτούμενη απόσταση από
ψαράδες, άλλα σκάφη, κολυμβητές και ακτές με
πολύ κόσμο. Όταν δεν μπορείτε να κάνετε
διαφορετικά παρά να πλέυσετε σε τέτοιες
περιοχές, οδηγήστε αργά τηρώντας τα
προβλεπόμενα από το νόμο.
Να θυμάστε ότι η ρύπανση είναι βλαβερή για
το περιβάλλον. Μη βάζετε καύσιμο ούτε να
συμπληρώνετε λάδι σε σημεία όπου μια
ενδεχόμενη διαρροή θα μπορούσε να μολύνει το
περιβάλλον. Βγάλτε το υδροσκάφος σας από το
νερό και απομακρύνετέ το από την ακτογραμμή
πριν συμπληρώσετε καύσιμο. Να διατηρείτε
ευχάριστη και καθαρή τη γύρω περιοχή για τους
ανθρώπους και για την άγρια πανίδα που
μοιράζεται την θαλάσσια περιοχή: μην αφήνετε
απορρίματα!
Οδηγώντας υπεύθυνα, με σεβασμό και
ευγένεια προς τους άλλους, βοηθάτε να
διασφαλιστούν οι θαλάσσιες περιοχές ανοιχτές
για την απόλαυση και για κάθε είδους
διασκέδαση.
HJU01006
Utilizzo responsabile della
moto d’acqua
Le zone che si percorrono con la moto d’acqua
appartengono anche agli altri ed alla natura. Il
piacere di usare la moto d’acqua comporta quindi
di trattare con rispetto e cortesia le altre persone,
il suolo, l’acqua e gli animali selvatici.
In qualsiasi momento, e ovunque siate, tenere
presente che siete ospiti di tutto ciò che vi cir-
conda. Ricordare, per esempio, che il rumore
della vostra moto d’acqua può anche essere
musica per voi, mentre per gli altri potrebbe costi-
tuire soltanto un rumore molesto, e che gli spruzzi
divertenti della vostra scia possono produrre onde
fastidiose per gli altri. Evitare di usare la moto
d’acqua in prossimità di zone abitative costiere o
di zone di nidificazione di uccelli acquatici o altre
zone naturali, e mantenersi a rispettosa distanza
dai pescatori, dalle altre imbarcazioni, dai nuota-
tori e dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere
lentamente attenendosi a tutte le disposizioni di
legge.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carburante o
non rabboccare l’olio dove il versamento di tali
sostanze può causare danni alla natura. Portare
la moto d’acqua fuori dall’acqua e allontanarla
dalla battigia prima di fare rifornimento di carbu-
rante, e mantenere pulito l’ambiente circostante
per le persone e gli animali selvatici che condivi-
dono con voi i corsi d’acqua: non gettare rifiuti!
Se si utilizza responsabilmente la moto
d’acqua, con rispetto e cortesia per gli altri, si
contribuirà a garantire che i corsi d’acqua pos-
sano continuare ad essere usati per godere di
una grande varietà di attività ricreative.
B_F0M-83.book Page 40 Friday, August 3, 2001 3:35 PM

P
PJU01007

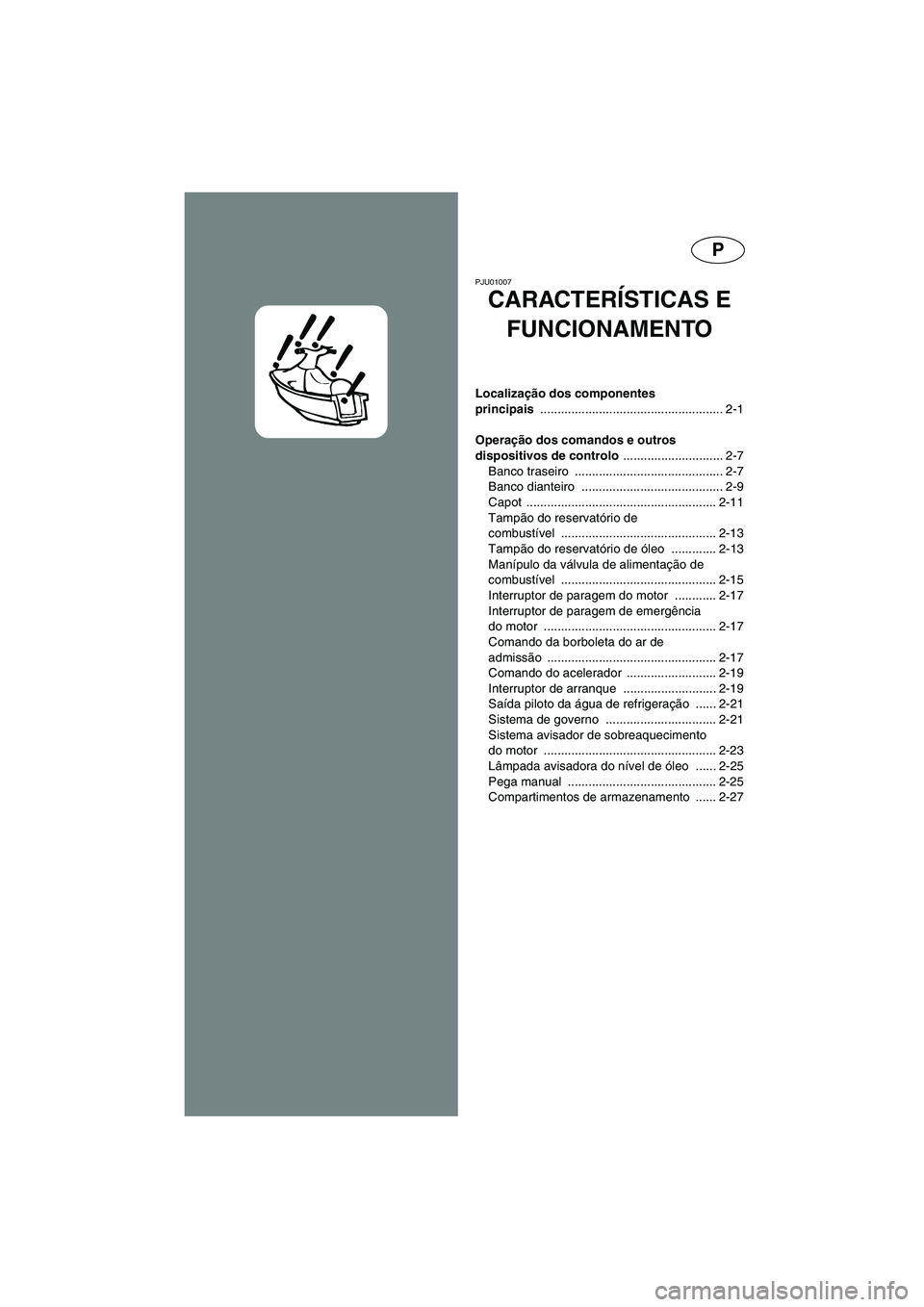

CARACTERÍSTICAS E
FUNCIONAMENTO
Localização dos componentes
principais ..................................................... 2-1
Operação dos comandos e outros
dispositivos de controlo ............................. 2-7
Banco traseiro ........................................... 2-7
Banco dianteiro ......................................... 2-9
Capot ....................................................... 2-11
Tampão do reservatório de
combustível ............................................. 2-13
Tampão do reservatório de óleo ............. 2-13
Manípulo da válvula de alimentação de
combustível ............................................. 2-15
Interruptor de paragem do motor ............ 2-17
Interruptor de paragem de emergência
do motor .................................................. 2-17
Comando da borboleta do ar de
admissão ................................................. 2-17
Comando do acelerador .......................... 2-19
Interruptor de arranque ........................... 2-19
Saída piloto da água de refrigeração ...... 2-21
Sistema de governo ................................ 2-21
Sistema avisador de sobreaquecimento
do motor .................................................. 2-23
Lâmpada avisadora do nível de óleo ...... 2-25
Pega manual ........................................... 2-25
Compartimentos de armazenamento ...... 2-27
B_F0M-83.book Page 1 Friday, August 3, 2001 3:35 PM

IGR
2
RJU01007
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ
Θέση βασικών εξαρτημάτων
..................... 2-2
Χειριστήρια και άλλες λειτουργίες ........... 2-8
Πίσω κάθισμα ........................................... 2-8
Εμπρόσθιο κάθισμα ................................ 2-10
Καπό ....................................................... 2-12
Καπάκι στομίου γέμισης καυσίμου ........ 2-14
Καπάκι στομίου γέμισης δοχείου
λαδιού ..................................................... 2-14
Διακόπτης καυσίμου ............................... 2-16
Διακόπτης σταματήματος ....................... 2-18
Διακόπτης ασφαλείας του κινητήρα ....... 2-18
Τσοκ ....................................................... 2-18
Χειρόγκαζο ............................................. 2-20
Διακόπτης εκκίνησης .............................. 2-20
Στόμιο εξόδου νερού ψύξης ................... 2-22
Σύστημα πηδαλιουχίας ........................... 2-22
Προειδοποιητικό σύστημα
υπερθέρμανσης κινητήρα ....................... 2-24
Προειδοποιητική λυχνία στάθμης
λαδιού ..................................................... 2-26
Χειρολαβή .............................................. 2-26
Σκευοθήκες ............................................. 2-28
HJU01007
CARATTERISTICHE E
FUNZIONI
Locazione dei componenti principali ........ 2-2
Utilizzo dei comandi ed altre funzioni ....... 2-8
Sella posteriore ......................................... 2-8
Sella anteriore ......................................... 2-10
Cofano ..................................................... 2-12
Tappo del bocchettone del serbatoio del
carburante ............................................... 2-14
Tappo del bocchettone del serbatoio
dell’olio .................................................... 2-14
Manopola del rubinetto del carburante .... 2-16
Interruttore di spegnimento motore ......... 2-18
Interruttore di spegnimento di emergenza
del motore ............................................... 2-18
Pomello di comando starter ..................... 2-18
Leva dell’acceleratore ............................. 2-20
Interruttore di avviamento ........................ 2-20
Uscita di controllo dell’acqua di
raffreddamento ........................................ 2-22
Sterzo ...................................................... 2-22
Sistema di segnalazione del
surriscaldamento del motore ................... 2-24
Spia di allarme livello olio ........................ 2-26
Maniglia tientibene .................................. 2-26
Gavoni e cassettino portaoggetti ............. 2-28
B_F0M-83.book Page 2 Friday, August 3, 2001 3:35 PM

2-1
P
PJU01008

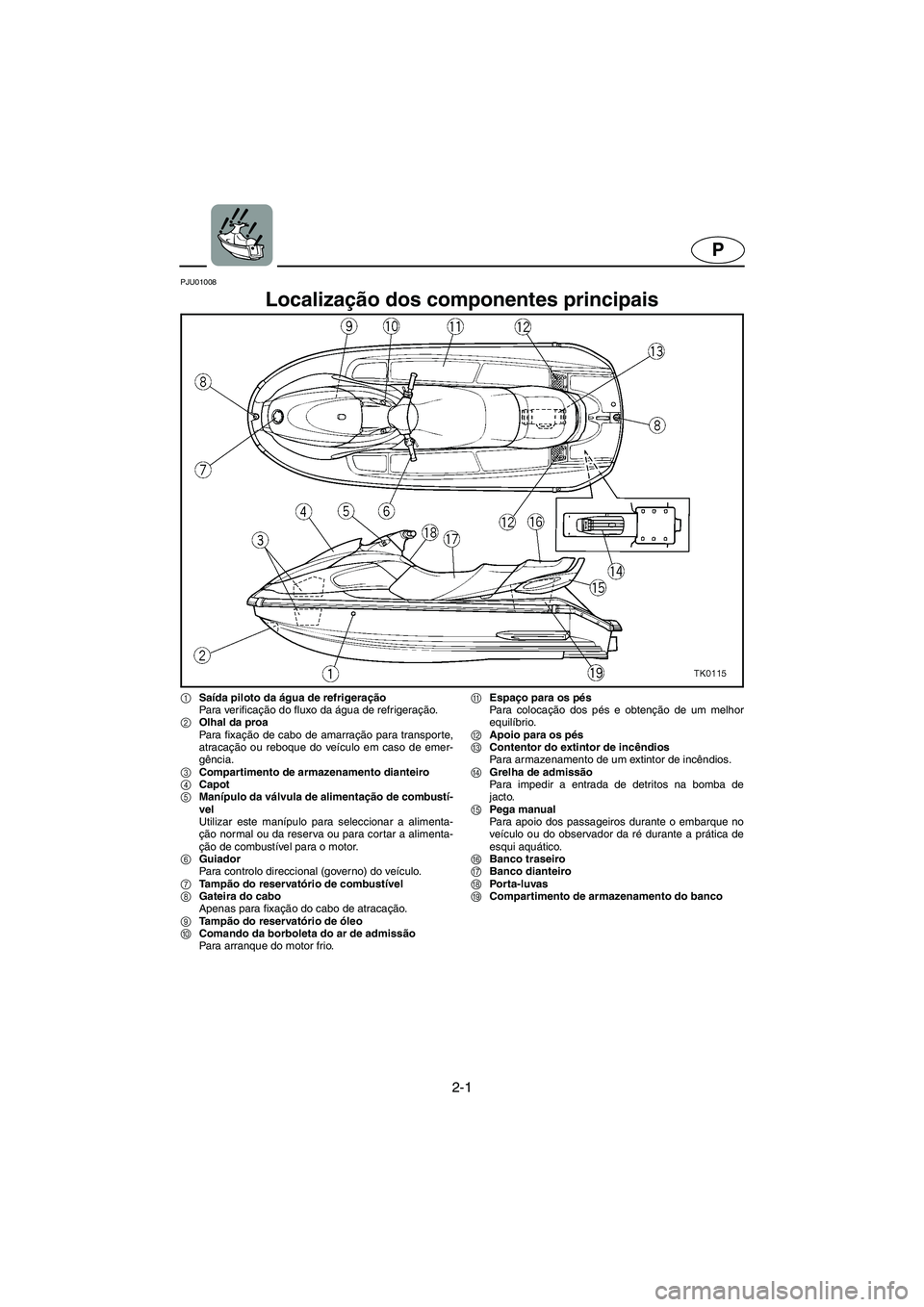

Localização dos componentes principais
1Saída piloto da água de refrigeração
Para ver ificação do fluxo da água de refrigeração.
2Olhal da proa
Para fixação de cabo de amarração para transporte,
atracação ou reboque do veículo em caso de emer-
gência.
3Compartimento de armazenamento dianteiro
4Capot
5Manípulo da válvula de alimentação de combustí-
vel
Utilizar este manípulo para seleccionar a alimenta-
ção normal ou da reserva ou para cortar a alimenta-
ção de combustível para o motor.
6Guiador
Para controlo direccional (governo) do veículo.
7Ta m pão do reservatório de combustível
8Gateira do cabo
Apenas para fixação do cabo de atracação.
9Ta m pão do reservatório de óleo
0Comando da borboleta do ar de admissão
Para arranque do motor frio. AEspaço para os pés
Para colocação dos pés e obtenção de um melhor
equilíbrio.
BApoio para os pés
CContentor do extintor de incêndios
Para armazenamento de um extintor de incêndios.
DGrelha de admissão
Para impedir a entrada de detritos na bomba de
jacto.
EPega manual
Para apoio dos passageiros durante o embarque no
veículo ou do observador da ré durante a prática de
esqui aquático.
FBanco traseiro
GBanco dianteiro
HPor ta-luvas
ICompartimento de armazenamento do banco
B_F0M-83.book Page 1 Friday, August 3, 2001 3:35 PM

2-2
IGR
RJU01008
Θέση βασικών εξαρτημάτων
1Στόμιο εξόδου νερού ψύξης
Χρησιμοποιείται για τον έλεγχο της ροής του
νερού ψύξης.
2Δακτύλιος πρόσδεσης
Χρησιμοποιείται για το δέσιμο του σχοινιού για τη
μεταφορά, την πρόσδεση ή τη ρυμούλκηση του
υδροσκάφους σε περίπτωση ανάγκης.
3Εμπρόσθια σκευοθήκη
4Καπό
5Διακόπτης καυσίμου
Χρησιμοποιείται για την επιλογή της ροής του
κανονικού καυσίμου ή της ρεζέρβας στα
καρμπυρατέρ ή για τη διακοπή της ροής καυσίμου.
6Χειρολαβές τιμονιού
Χρησιμοποιούνται για τον έλεγχο της
κατεύθυνσης.
7Καπάκι στομίου γέμισης καυσίμου
8Οπή σχοινιού
Χρησιμοποιείται για τη σύνδεση σχοινιού μόνο για
πρόσδεση.
9Καπάκι στομίου γέμισης δοχείου λαδιού
0Τσοκ
Χρησιμοποιείται κατά την εκκίνηση όταν ο
κινητήρας είναι κρύος.
AΔάπεδο
Για την τοποθέτηση των ποδιών και για
ισορρόπηση.
BΥποπόδιο
CΘήκη πυροσβεστήρα
Χρησιμοποιήστε την για τη φύλαξη του
πυροσβεστήρα.
DΓρίλια στομίου εισροής νερού
Εμποδίζει τις ακαθαρσίες να εισχωρήσουν μέσα
στην αντλία εκτόξευσης.
EΧειρολαβή
Χρησιμοποιείται κατά την επιβίβαση στο
υδροσκάφος ή όταν κάθεστε ανάποδα ως
παρατηρητής ενός σκιέρ.
FΠίσω κάθισμα
GΕμπρόσθιο κάθισμα
HΘήκη μικροαντικειμένων
IΘήκη μικροαντικειμένων στο κάθισμα
HJU01008
Locazione dei componenti
principali
1Uscita di controllo dell’acqua di raffreddamento
Punto di verifica della fuoriuscita dell’acqua di raf-
freddamento.
2Golfare di prua
Punto di fissaggio delle cime per il traspor to, l’ormeg-
gio o il rimorchio della moto d’acqua in caso di emer-
genza.
3Gavone di prua
4Cofano
5Manopola del rubinetto del carburante
Seleziona il flusso di carburante dalla zona normale
o di riserva del serbatoio del carburante verso i car-
buratori, oppure ne interrompe il flusso.
6Manubrio
Serve a comandare la direzione di guida.
7Tappo del bocchettone del serbatoio del carbu-
rante
8Golfare per cime
Punto di fissaggio di cime solo per l’ormeggio.
9Tappo del bocchettone del serbatoio dell’olio
0Pomello di comando starter
Serve ad avviare il motore quando è freddo.
APozzetto
Vi si appoggiano i piedi per mantenere l’equilibrio.
BPozzetto
CContenitore per l’estintore
Serve a riporre l’estintore.
DGriglia della presa acqua dell’idrogetto
Impedisce la penetrazione di detriti nell’idrogetto.

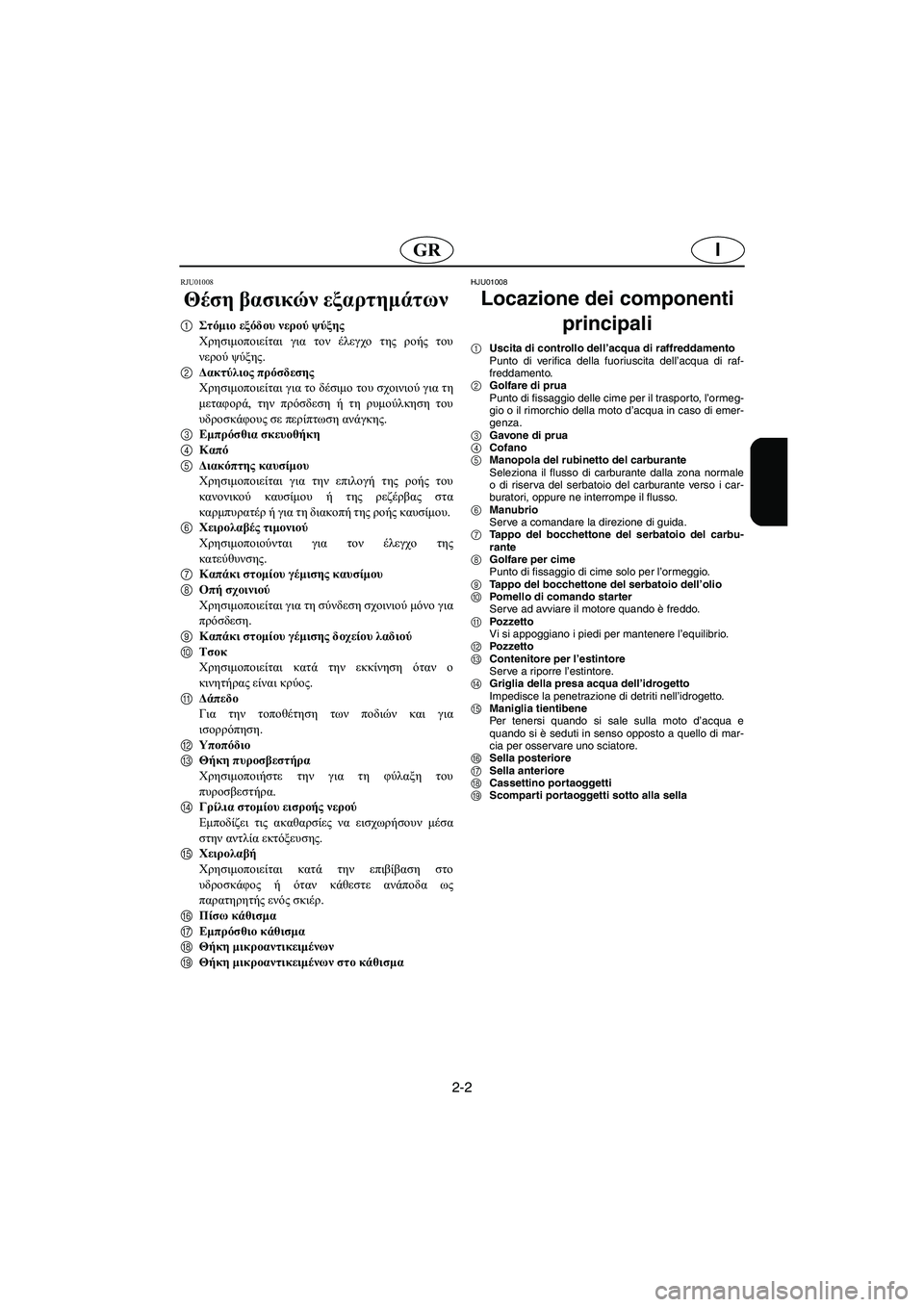

EManiglia tientibene
Per tenersi quando si sale sulla moto d’acqua e
quando si è seduti in senso opposto a quello di mar-
cia per osservare uno sciatore.
FSella posteriore
GSella anteriore
HCassettino portaoggetti
IScomparti portaoggetti sotto alla sella
B_F0M-83.book Page 2 Friday, August 3, 2001 3:35 PM

2-3
P

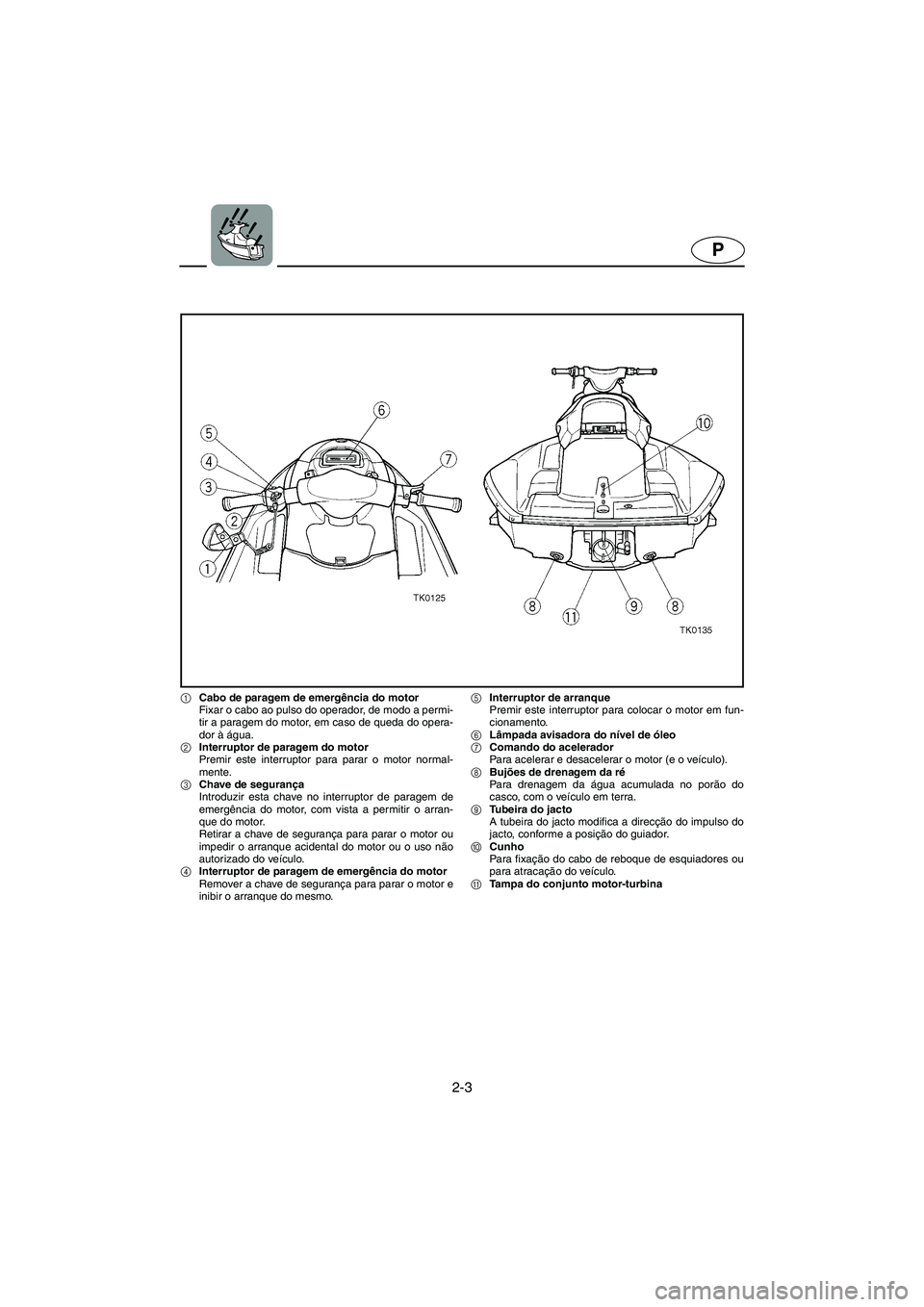

1Cabo de paragem de emergência do motor
Fixar o cabo ao pulso do operador, de modo a permi-
tir a paragem do motor, em caso de queda do opera-
dor à água.
2Interruptor de paragem do motor
Premir este interruptor para parar o motor normal-
mente.
3Chave de segurança
Introduzir esta chave no interruptor de paragem de
emergência do motor, com vista a permitir o arran-
que do motor.
Retirar a chave de segurança para parar o motor ou
impedir o arranque acidental do motor ou o uso não
autorizado do veículo.
4Interruptor de paragem de emergência do motor
Remover a chave de segurança para parar o motor e
inibir o arranque do mesmo. 5Interruptor de arranque
Premir este interruptor para colocar o motor em fun-
cionamento.
6Lâmpada avisadora do nível de óleo
7Comando do acelerador
Para acelerar e desacelerar o motor (e o veículo).
8Bujões de drenagem da ré
Para drenagem da água acumulada no porão do
casco, com o veículo em terra.
9Tubeira do jacto
A tubeira do jacto modifica a direcção do impulso do
jacto, conforme a posição do guiador.
0Cunho
Para fixação do cabo de reboque de esquiadores ou
para atracação do veículo.
ATampa do conjunto motor-turbina
B_F0M-83.book Page 3 Friday, August 3, 2001 3:35 PM

2-4
IGR

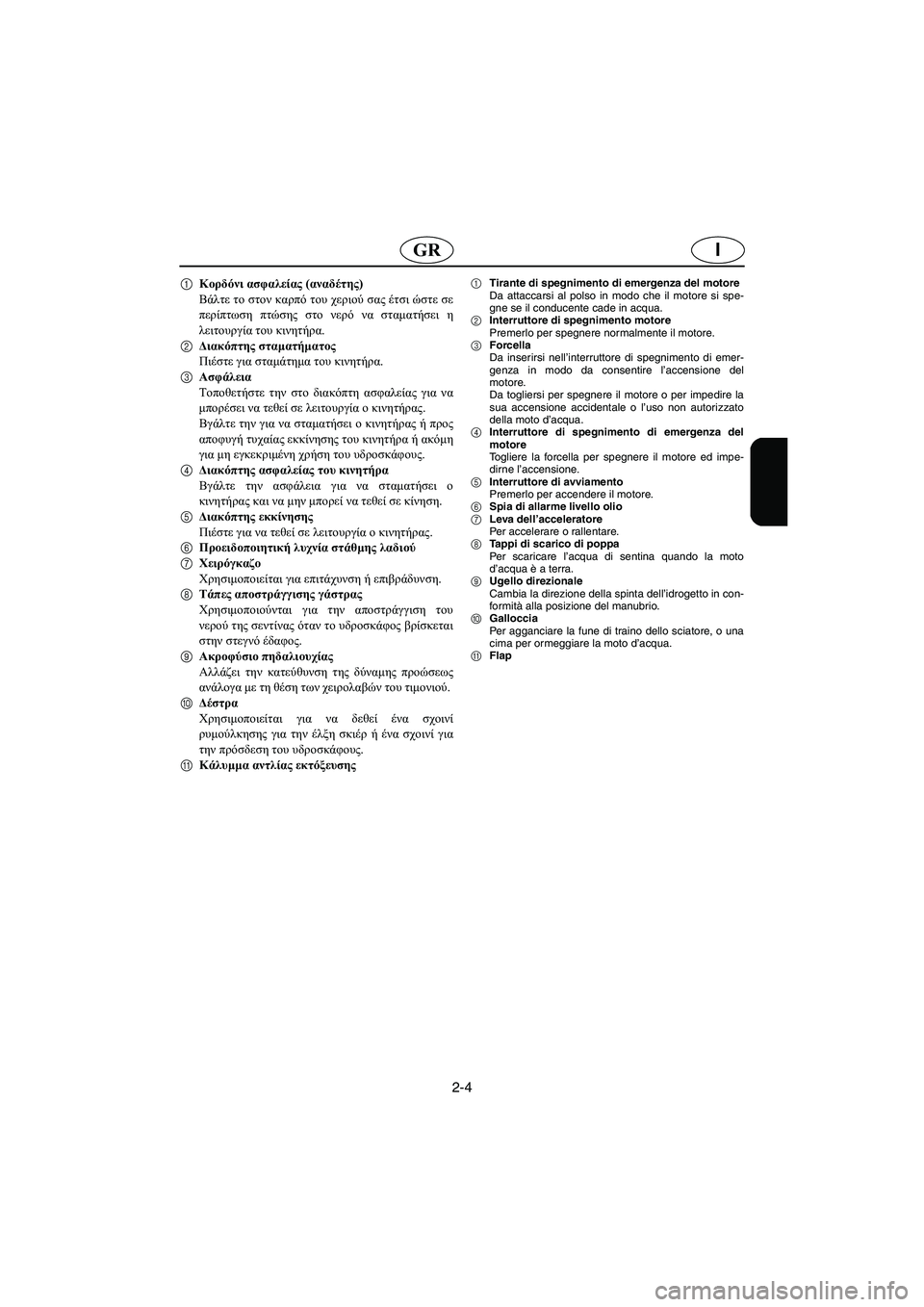

1Κορδόνι ασφαλείας (αναδέτης)
Βάλτε το στον καρπό του χεριού σας έτσι ώστε σε
περίπτωση πτώσης στο νερό να σταματήσει η
λειτουργία του κινητήρα.
2Διακόπτης σταματήματος
Πιέστε για σταμάτημα του κινητήρα.
3Ασφάλεια
Τοποθετήστε την στο διακόπτη ασφαλείας για να
μπορέσει να τεθεί σε λειτουργία ο κινητήρας.
Βγάλτε την για να σταματήσει ο κινητήρας ή προς
αποφυγή τυχαίας εκκίνησης του κινητήρα ή ακόμη
για μη εγκεκριμένη χρήση του υδροσκάφους.
4Διακόπτης ασφαλείας του κινητήρα
Βγάλτε την ασφάλεια για να σταματήσει ο
κινητήρας και να μην μπορεί να τεθεί σε κίνηση.
5Διακόπτης εκκίνησης
Πιέστε για να τεθεί σε λειτουργία ο κινητήρας.
6Προειδοποιητική λυχνία στάθμης λαδιού
7Χειρόγκαζο
Χρησιμοποιείται για επιτάχυνση ή επιβράδυνση.
8Τάπες αποστράγγισης γάστρας
Χρησιμοποιούνται για την αποστράγγιση του
νερού της σεντίνας όταν το υδροσκάφος βρίσκεται
στην στεγνό έδαφος.
9Ακροφύσιο πηδαλιουχίας
Αλλάζει την κατεύθυνση της δύναμης προώσεως
ανάλογα με τη θέση των χειρολαβών του τιμονιού.
0Δέστρα
Χρησιμοποιείται για να δεθεί ένα σχοινί
ρυμούλκησης για την έλξη σκιέρ ή ένα σχοινί για
την πρόσδεση του υδροσκάφους.
AΚάλυμμα αντλίας εκτόξευσης1Tirante di spegnimento di emergenza del motore
Da attaccarsi al polso in modo che il motore si spe-
gne se il conducente cade in acqua.
2Interruttore di spegnimento motore
Premerlo per spegnere normalmente il motore.
3Forcella
Da inserirsi nell’interruttore di spegnimento di emer-
genza in modo da consentire l’accensione del
motore.
Da togliersi per spegnere il motore o per impedire la
sua accensione accidentale o l’uso non autorizzato
della moto d’acqua.
4Interruttore di spegnimento di emergenza del
motore
Togliere la forcella per spegnere il motore ed impe-
dirne l’accensione.
5Interruttore di avviamento
Premerlo per accendere il motore.
6Spia di allarme livello olio
7Leva dell’acceleratore
Per accelerare o rallentare.
8Tappi di scarico di poppa
Per scaricare l’acqua di sentina quando la moto
d’acqua è a terra.
9Ugello direzionale
Cambia la direzione della spinta dell’idrogetto in con-
for mità alla posizione del manubrio.
0Galloccia
Per agganciare la fune di traino dello sciatore, o una
cima per ormeggiare la moto d’acqua.
AFlap
B_F0M-83.book Page 4 Friday, August 3, 2001 3:35 PM

2-5
P
1Silenciador de admissão
Para impedir a entrada de água no motor e redução
do ruído de aspiração do ar de admissão.
2Velas de ignição/cachimbos
3Caixa de ligações eléctricas
Caixa estanque para protecção dos componentes
eléctricos.
4Cabo da vela
5Silenciador de escape 6Reservatório de combustível
7Reservatório de óleo
8Filtro de combustível
9Adaptador de mangueira embebido
Para ligação de uma mangueira para lavagem das
condutas da água de refrigeração.
0Bateria
