2002 YAMAHA XL 700 Manual de utilização (in Portuguese)

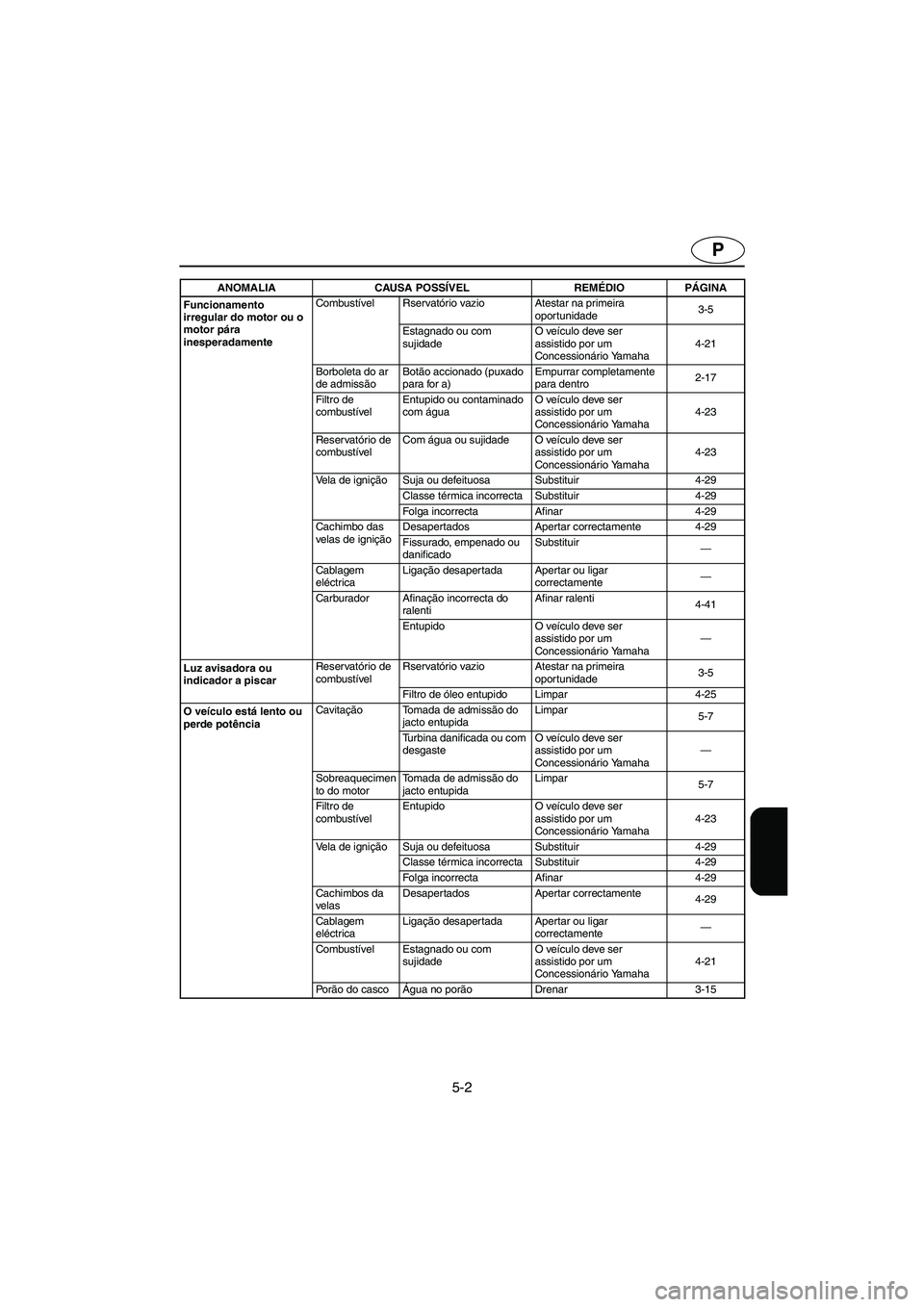

5-2
P
Funcionamento
irregular do motor ou o
motor pára
inesperadamenteCombustível Rser vatório vazio Atestar na primeira
oportunidade3-5
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha4-21
Borboleta do ar
de admissãoBotão accionado (puxado
para for a)Empurrar completamente
para dentro2-17
Filtro de
combustívelEntupido ou contaminado
com águaO veículo deve ser
assistido por um
Concessionário Yamaha4-23
Reservatório de
combustívelCom água ou sujidade O veículo deve ser
assistido por um
Concessionário Yamaha4-23
Vela de ignição Suja ou defeituosa Substituir 4-29
Classe térmica incorrecta Substituir 4-29
Folga incorrecta Afinar 4-29
Cachimbo das
velas de igniçãoDesapertados Apertar correctamente 4-29
Fissurado, empenado ou
danificadoSubstituir
—
Cablagem
eléctricaLigação desapertada Apertar ou ligar
correctamente—
Carburador Afinação incorrecta do
ralentiAfinar ralenti
4-41
Entupido O veículo deve ser
assistido por um
Concessionário Yamaha—
Luz avisadora ou
indicador a piscarReservatório de
combustívelRservatório vazio Atestar na primeira
oportunidade3-5
Filtro de óleo entupido Limpar 4-25
O veículo está lento ou
perde potênciaCavitação Tomada de admissão do
jacto entupidaLimpar
5-7
Turbina danificada ou com
desgasteO veículo deve ser
assistido por um
Concessionário Yamaha —
Sobreaquecimen
to do motorTomada de admissão do
jacto entupidaLimpar
5-7
Filtro de
combustívelEntupido O veículo deve ser
assistido por um
Concessionário Yamaha 4-23
Vela de ignição Suja ou defeituosa Substituir 4-29
Classe térmica incorrecta Substituir 4-29
Folga incorrecta Afinar 4-29
Cachimbos da
velasDesapertados Apertar correctamente
4-29
Cablagem
eléctricaLigação desapertada Apertar ou ligar
correctamente—
Combustível Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha 4-21
Po rão do cascoÁgua no porão Drenar 3-15 ANOMALIA CAUSA POSSÍVEL REMÉDIO PÁGINA
B_F0M-83.book Page 2 Friday, August 3, 2001 3:35 PM

5-3
GR
RJU01116

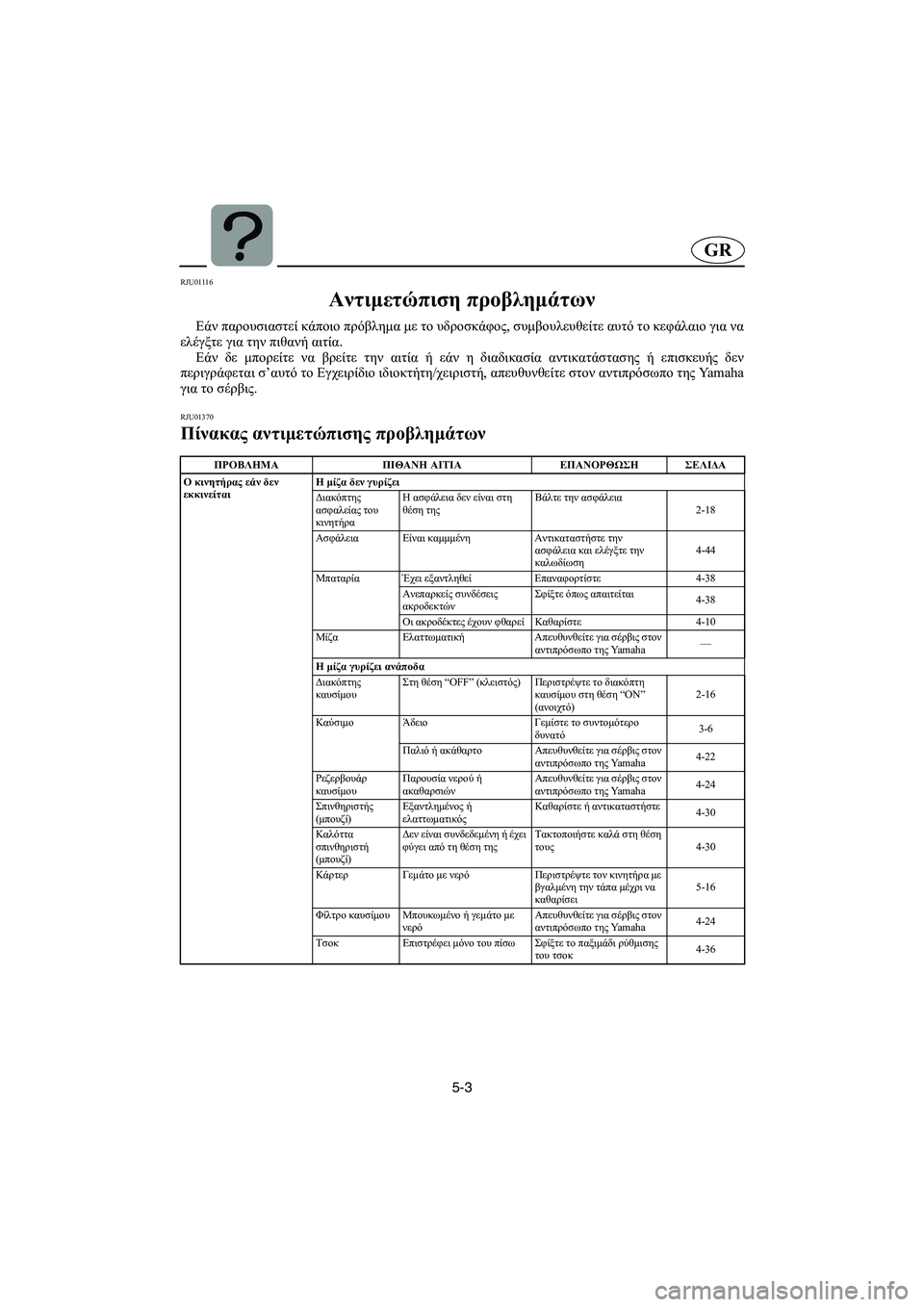

Αντιμετώπιση προβλημάτων
Εάν παρουσιαστεί κάποιο πρόβλημα με το υδροσκάφος, συμβουλευθείτε αυτό το κεφάλαιο για να
ελέγξτε για την πιθανή αιτία.
Εάν δε μπορείτε να βρείτε την αιτία ή εάν η διαδικασία αντικατάστασης ή επισκευής δεν
περιγράφεται σ’αυτό το Εγχειρίδιο ιδιοκτήτη/χειριστή, απευθυνθείτε στον αντιπρόσωπο της Ya m a h a
για το σέρβις.
RJU01370
Πίνακας αντιμετώπισης προβλημάτων TBC-F0M7RΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΑΝΟΡΘΩΣΗ ΣΕΛΙΔΑ
Ο κινητήρας εάν δεν
εκκινείταιΗ μίζα δεν γυρίζει
Διακόπτης
ασφαλείας του
κινητήραΗ ασφάλεια δεν είναι στη
θέση τηςΒάλτε την ασφάλεια
2-18
Ασφάλεια Είναι καμμμένη Αντικαταστήστε την
ασφάλεια και ελέγξτε την
καλωδίωση4-44
Μπαταρία Έχει εξαντληθεί Επαναφορτίστε4-38
Ανεπαρκείς συνδέσεις
ακροδεκτώνΣφίξτε όπως απαιτείται
4-38
Οι ακροδέκτες έχουν φθαρεί Καθαρίστε4-10
Μίζα Ελαττωματική Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha—
Η μίζα γυρίζει ανάποδα
Διακόπτης
καυσίμουΣτη θέση “OFF” (κλειστός)Περιστρέψτε το διακόπτη
καυσίμου στη θέση “ON”
(ανοιχτό)2-16
Καύσιμο Άδειο Γεμίστε το συντομότερο
δυνατό3-6
Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22
Ρεζερβουάρ
καυσίμουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΚαθαρίστε ή αντικαταστήστε
4-30
Καλόττα
σπινθηριστή
(μπουζί)Δεν είναι συνδεδεμένη ή έχει
φύγει από τη θέση τηςΤακτοποιήστε καλά στη θέση
τους4-30
Κάρτερ Γεμάτο με νερό Περιστρέψτε τον κινητήρα με
βγαλμένη την τάπα μέχρι να
καθαρίσει5-16
Φίλτρο καυσίμου Μπουκωμένο ή γεμάτο με
νερόΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Τσοκ Επιστρέφει μόνο του πίσω Σφίξτε το παξιμάδι ρύθμισης
του τσοκ4-36
B_F0M-83.book Page 3 Friday, August 3, 2001 3:35 PM

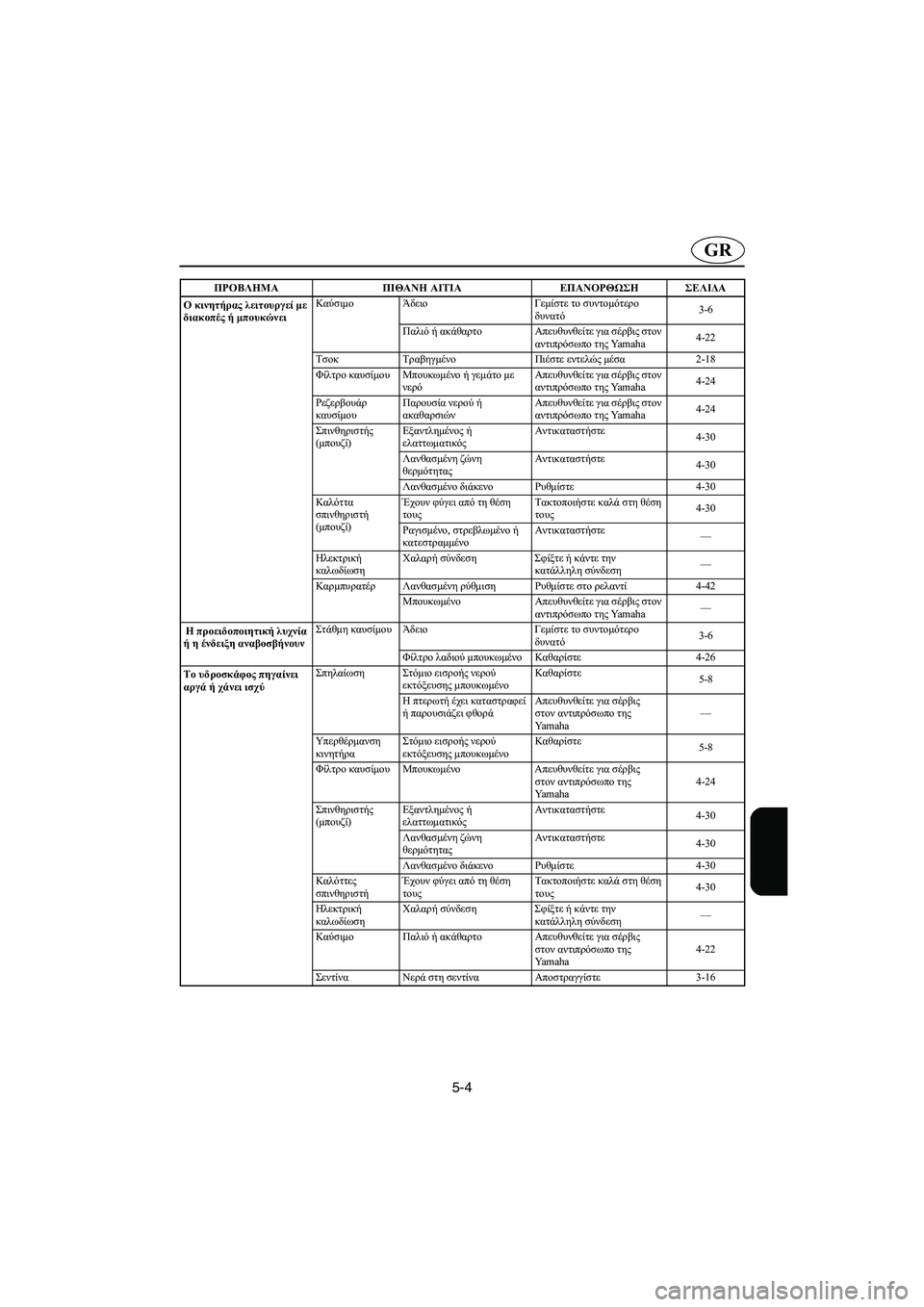

5-4
GR
Ο κινητήρας λειτουργεί με
διακοπές ή μπουκώνειΚαύσιμο Άδειο Γεμίστε το συντομότερο
δυνατό3-6
Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22
Τσοκ Τραβηγμένο Πιέστε εντελώς μέσα2-18
Φίλτρο καυσίμου Μπουκωμένο ή γεμάτο με
νερόΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Ρεζερβουάρ
καυσίμουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΑντικαταστήστε
4-30
Λανθασμένη ζώνη
θερμότηταςΑντικαταστήστε
4-30
Λανθασμένο διάκενο Ρυθμίστε4-30
Καλόττα
σπινθηριστή
(μπουζί)Έχουν φύγει από τη θέση
τουςΤακτοποιήστε καλά στη θέση
τους4-30
Ραγισμένο, στρεβλωμένο ή
κατεστραμμένοΑντικαταστήστε
—
Ηλεκτρική
καλωδίωσηΧαλαρή σύνδεση Σφίξτε ή κάντε την
κατάλληλη σύνδεση—
Καρμπυρατέρ Λανθασμένη ρύθμιση Ρυθμίστε στο ρελαντί4-42
Μπουκωμένο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha—
Η προειδοποιητική λυχνία
ή η ένδειξη αναβοσβήνουνΣτάθμη καυσίμου Άδειο Γεμίστε το συντομότερο
δυνατό3-6
Φίλτρο λαδιού μπουκωμένο Καθαρίστε4-26
Το υδροσκάφος πηγαίνει
αργά ή χάνει ισχύΣπηλαίωση Στόμιο εισροής νερού
εκτόξευσης μπουκωμένοΚαθαρίστε
5-8
Η πτερωτή έχει καταστραφεί
ή παρουσιάζει φθοράΑπευθυνθείτε για σέρβις
στον αντιπρόσωπο της
Ya m a h a—
Υπερθέρμανση
κινητήραΣτόμιο εισροής νερού
εκτόξευσης μπουκωμένοΚαθαρίστε
5-8
Φίλτρο καυσίμου Μπουκωμένο Απευθυνθείτε για σέρβις
στον αντιπρόσωπο της
Ya m a h a4-24
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΑντικαταστήστε
4-30
Λανθασμένη ζώνη
θερμότηταςΑντικαταστήστε
4-30
Λανθασμένο διάκενο Ρυθμίστε4-30
Καλόττες
σπινθηριστήΈχουν φύγει από τη θέση
τουςΤακτοποιήστε καλά στη θέση
τους4-30
Ηλεκτρική
καλωδίωσηΧαλαρή σύνδεση Σφίξτε ή κάντε την
κατάλληλη σύνδεση—
Καύσιμο Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις
στον αντιπρόσωπο της
Ya m a h a4-22
Σεντίνα Νερά στη σεντίνα Αποστραγγίστε3-16 ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΑΝΟΡΘΩΣΗ ΣΕΛΙΔΑ
B_F0M-83.book Page 4 Friday, August 3, 2001 3:35 PM

5-5
I
HJU01116

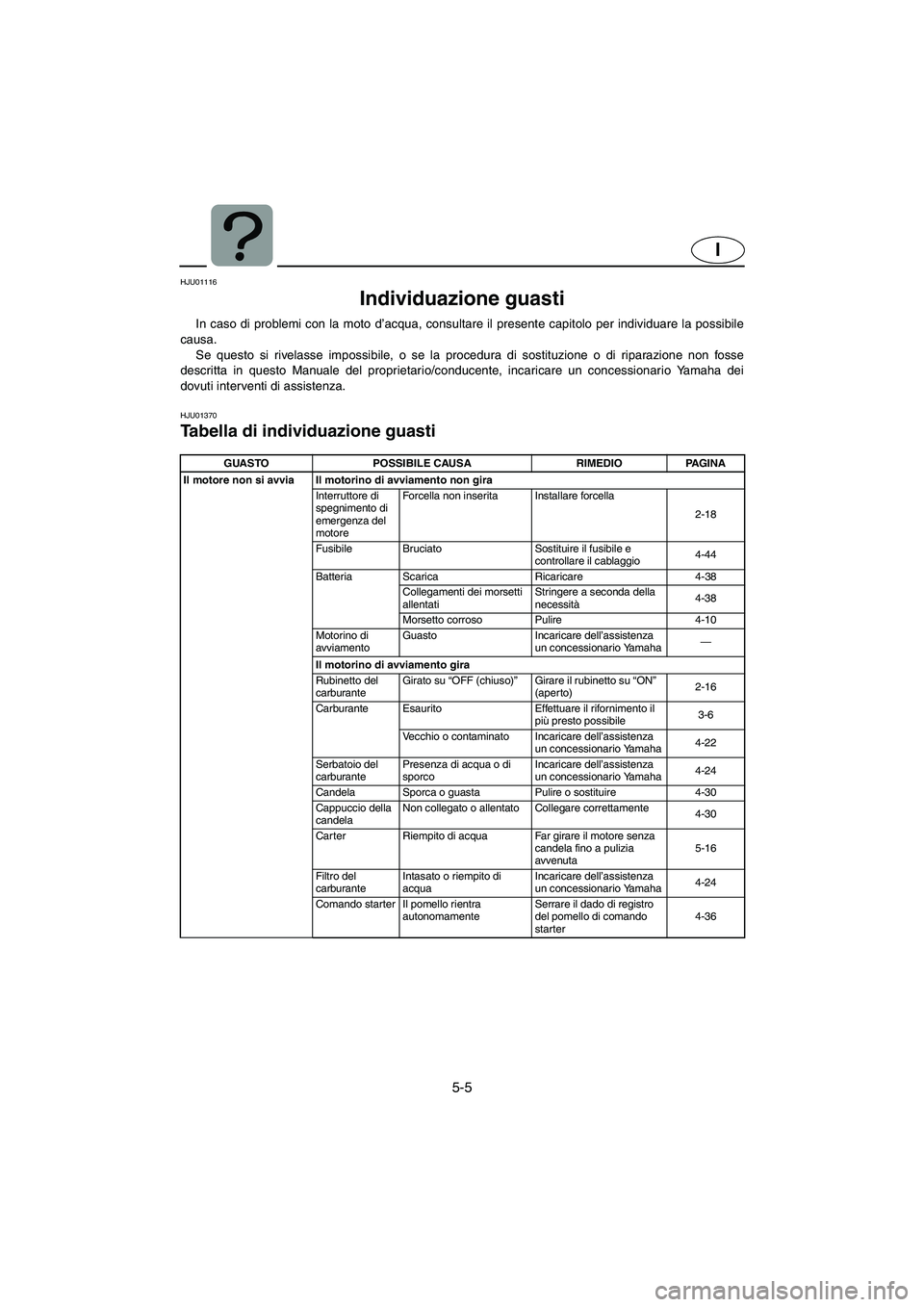

Individuazione guasti
In caso di problemi con la moto d’acqua, consultare il presente capitolo per individuare la possibile
causa.
Se questo si rivelasse impossibile, o se la procedura di sostituzione o di riparazione non fosse
descritta in questo Manuale del proprietario/conducente, incaricare un concessionario Yamaha dei
dovuti interventi di assistenza.
HJU01370
Tabella di individuazione guasti
TBC-F0M7HGUASTO POSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si avvia Il motorino di avviamento non gira
Interruttore di
spegnimento di
emergenza del
motoreForcella non inserita Installare forcella
2-18
Fusibile Bruciato Sostituire il fusibile e
controllare il cablaggio4-44
Batteria Scarica Ricaricare 4-38
Collegamenti dei morsetti
allentatiStringere a seconda della
necessità4-38
Morsetto corroso Pulire 4-10
Motorino di
avviamentoGuasto Incaricare dell’assistenza
un concessionario Yamaha—
Il motorino di avviamento gira
Rubinetto del
carburanteGirato su “OFF (chiuso)”Girare il rubinetto su “ON”
(aperto)2-16
Carburante Esaurito Effettuare il rifornimento il
più presto possibile3-6
Vecchio o contaminato Incaricare dell’assistenza
un concessionario Yamaha4-22
Serbatoio del
carburantePresenza di acqua o di
sporcoIncaricare dell’assistenza
un concessionario Yamaha4-24
Candela Sporca o guasta Pulire o sostituire 4-30
Cappuccio della
candelaNon collegato o allentato Collegare correttamente
4-30
Carter Riempito di acqua Far girare il motore senza
candela fino a pulizia
avvenuta5-16
Filtro del
carburanteIntasato o riempito di
acquaIncaricare dell’assistenza
un concessionario Yamaha4-24
Comando starter Il pomello rientra
autonomamenteSerrare il dado di registro
del pomello di comando
starter4-36
B_F0M-83.book Page 5 Friday, August 3, 2001 3:35 PM

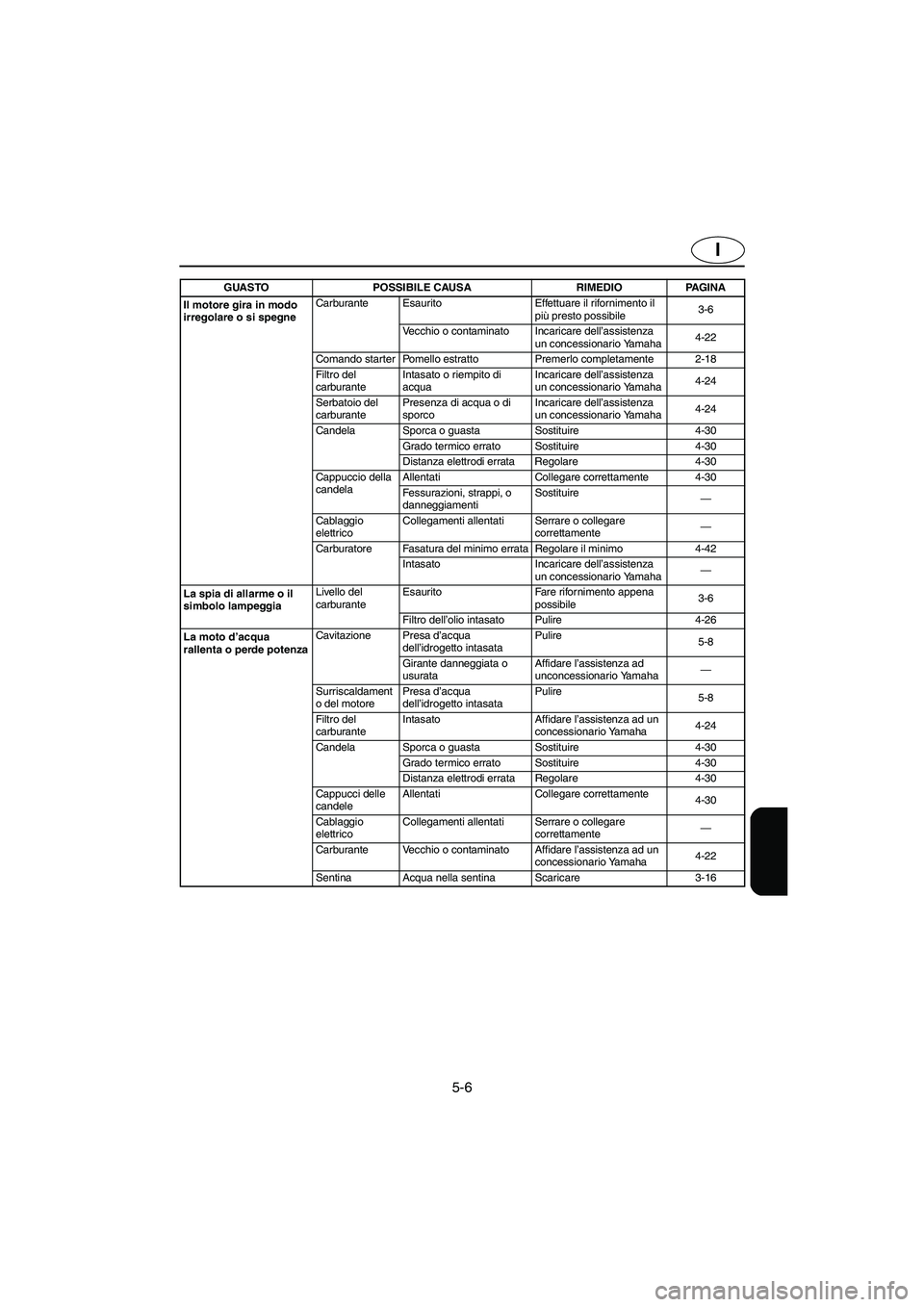

5-6
I
Il motore gira in modo
irregolare o si spegneCarburante Esaurito Effettuare il rifornimento il
più presto possibile3-6
Vecchio o contaminato Incaricare dell’assistenza
un concessionario Yamaha4-22
Comando starter Pomello estratto Premerlo completamente 2-18
Filtro del
carburanteIntasato o riempito di
acquaIncaricare dell’assistenza
un concessionario Yamaha4-24
Serbatoio del
carburantePresenza di acqua o di
sporcoIncaricare dell’assistenza
un concessionario Yamaha4-24
Candela Sporca o guasta Sostituire 4-30
Grado termico errato Sostituire 4-30
Distanza elettrodi errata Regolare 4-30
Cappuccio della
candelaAllentati Collegare correttamente 4-30
Fessurazioni, strappi, o
danneggiamentiSostituire
—
Cablaggio
elettricoCollegamenti allentati Serrare o collegare
correttamente—
Carburatore Fasatura del minimo errata Regolare il minimo 4-42
Intasato Incaricare dell’assistenza
un concessionario Yamaha—
La spia di allarme o il
simbolo lampeggiaLivello del
carburanteEsaurito Fare rifornimento appena
possibile3-6
Filtro dell’olio intasato Pulire 4-26
La moto d’acqua
rallenta o perde potenzaCavitazione Presa d’acqua
dell’idrogetto intasataPulire
5-8
Girante danneggiata o
usurataAffidare l’assistenza ad
unconcessionario Yamaha—
Surriscaldament
o del motorePresa d’acqua
dell’idrogetto intasataPulire
5-8
Filtro del
carburanteIntasato Affidare l’assistenza ad un
concessionario Yamaha4-24
Candela Sporca o guasta Sostituire 4-30
Grado termico errato Sostituire 4-30
Distanza elettrodi errata Regolare 4-30
Cappucci delle
candeleAllentati Collegare correttamente
4-30
Cablaggio
elettricoCollegamenti allentati Serrare o collegare
correttamente—
Carburante Vecchio o contaminato Affidare l’assistenza ad un
concessionario Yamaha4-22
Sentina Acqua nella sentina Scaricare 3-16 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
B_F0M-83.book Page 6 Friday, August 3, 2001 3:35 PM

5-7
P
PJU01118

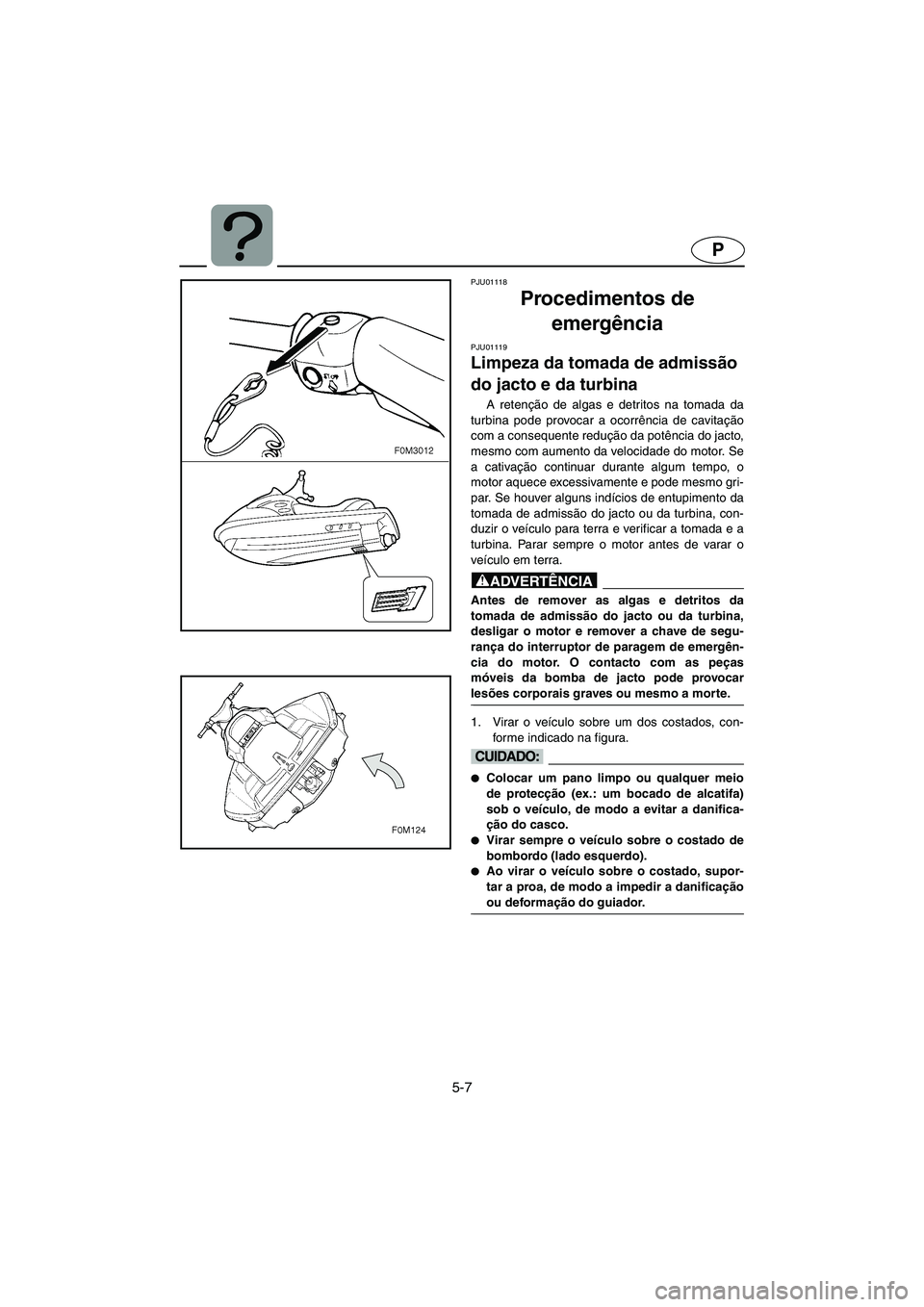

Procedimentos de
emergência
PJU01119
Limpeza da tomada de admissão
do jacto e da turbina
A retenção de algas e detritos na tomada da
turbina pode provocar a ocorrência de cavitação
com a consequente redução da potência do jacto,
mesmo com aumento da velocidade do motor. Se
a cativação continuar durante algum tempo, o
motor aquece excessivamente e pode mesmo gri-
par. Se houver alguns indícios de entupimento da
tomada de admissão do jacto ou da turbina, con-
duzir o veículo para terra e verificar a tomada e a
turbina. Parar sempre o motor antes de varar o
veículo em terra.
@ Antes de remover as algas e detritos da
tomada de admissão do jacto ou da turbina,
desligar o motor e remover a chave de segu-
rança do interruptor de paragem de emergên-
cia do motor. O contacto com as peças
móveis da bomba de jacto pode provocar
lesões corporais graves ou mesmo a morte.
@
1. Virar o veículo sobre um dos costados, con-
forme indicado na figura.
@
Colocar um pano limpo ou qualquer meio
de protecção (ex.: um bocado de alcatifa)
sob o veículo, de modo a evitar a danifica-
ção do casco.

Virar sempre o veículo sobre o costado de
bombordo (lado esquerdo).

Ao virar o veículo sobre o costado, supor-
tar a proa, de modo a impedir a danificação
ou deformação do guiador.
@
B_F0M-83.book Page 7 Friday, August 3, 2001 3:35 PM

5-8
IGR
RJU01118

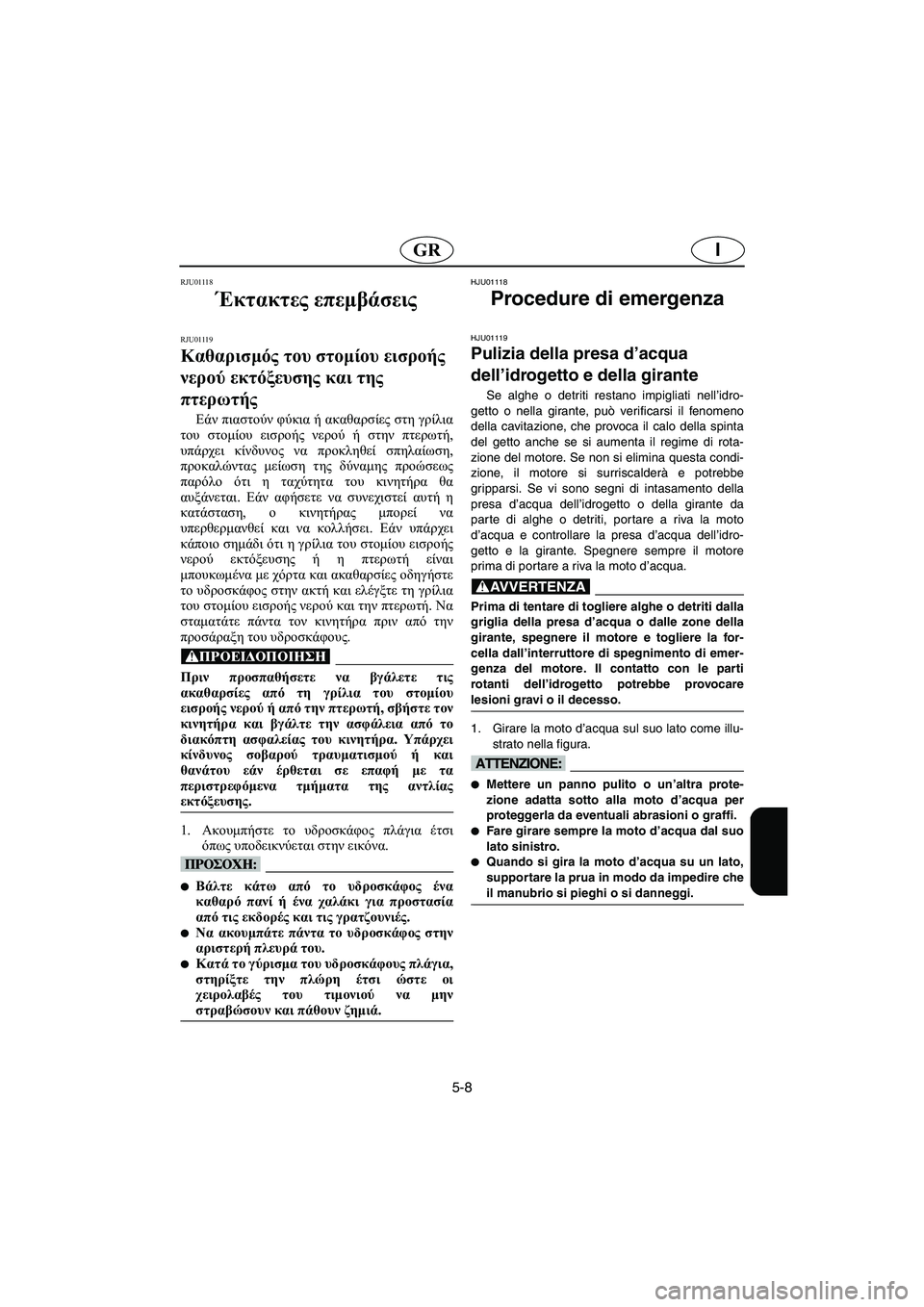

Έκτακτες επεμβάσεις
RJU01119
Καθαρισμός του στομίου εισροής
νερού εκτόξευσης και της
πτερωτής
Εάν πιαστούν φύκια ή ακαθαρσίες στη γρίλια
του στομίου εισροής νερού ή στην πτερωτή,
υπάρχει κίνδυνος να προκληθεί σπηλαίωση,
προκαλώντας μείωση της δύναμης προώσεως
παρόλο ότι η ταχύτητα του κινητήρα θα
αυξάνεται. Εάν αφήσετε να συνεχιστεί αυτή η
κατάσταση, ο κινητήρας μπορεί να
υπερθερμανθεί και να κολλήσει. Εάν υπάρχει
κάποιο σημάδι ότι η γρίλια του στομίου εισροής
νερού εκτόξευσης ή η πτερωτή είναι
μπουκωμένα με χόρτα και ακαθαρσίες οδηγήστε
το υδροσκάφος στην ακτή και ελέγξτε τη γρίλια
του στομίου εισροής νερού και την πτερωτή. Να
σταματάτε πάντα τον κινητήρα πριν από την
προσάραξη του υδροσκάφους.
@ Πριν προσπαθήσετε να βγάλετε τις
ακαθαρσίες από τη γρίλια του στομίου
εισροής νερού ή από την πτερωτή, σβήστε τον
κινητήρα και βγάλτε την ασφάλεια από το
διακόπτη ασφαλείας του κινητήρα. Υπάρχει
κίνδυνος σοβαρού τραυματισμού ή και
θανάτου εάν έρθεται σε επαφή με τα
περιστρεφόμενα τμήματα της αντλίας
εκτόξευσης.
@
1.Ακουμπήστε το υδροσκάφος πλάγια έτσι
όπως υποδεικνύεται στην εικόνα.
@
Βάλτε κάτω από το υδροσκάφος ένα
καθαρό πανί ή ένα χαλάκι για προστασία
από τις εκδορές και τις γρατζουνιές.

Να ακουμπάτε πάντα το υδροσκάφος στην
αριστερή πλευρά του.

Κατά το γύρισμα του υδροσκάφους πλάγια,
στηρίξτε την πλώρη έτσι ώστε οι
χειρολαβές του τιμονιού να μην
στραβώσουν και πάθουν ζημιά.
@
HJU01118
Procedure di emergenza
HJU01119
Pulizia della presa d’acqua
dell’idrogetto e della girante
Se alghe o detriti restano impigliati nell’idro-
getto o nella girante, può verificarsi il fenomeno
della cavitazione, che provoca il calo della spinta
del getto anche se si aumenta il regime di rota-
zione del motore. Se non si elimina questa condi-
zione, il motore si surriscalderà e potrebbe
gripparsi. Se vi sono segni di intasamento della
presa d’acqua dell’idrogetto o della girante da
parte di alghe o detriti, portare a riva la moto
d’acqua e controllare la presa d’acqua dell’idro-
getto e la girante. Spegnere sempre il motore
prima di portare a riva la moto d’acqua.
@ Prima di tentare di togliere alghe o detriti dalla
griglia della presa d’acqua o dalle zone della
girante, spegnere il motore e togliere la for-
cella dall’interruttore di spegnimento di emer-
genza del motore. Il contatto con le parti
rotanti dell’idrogetto potrebbe provocare
lesioni gravi o il decesso.
@
1. Girare la moto d’acqua sul suo lato come illu-
strato nella figura.
@
Mettere un panno pulito o un’altra prote-
zione adatta sotto alla moto d’acqua per
proteggerla da eventuali abrasioni o graffi.

Fare girare sempre la moto d’acqua dal suo
lato sinistro.

Quando si gira la moto d’acqua su un lato,
supportare la prua in modo da impedire che
il manubrio si pieghi o si danneggi.
@
B_F0M-83.book Page 8 Friday, August 3, 2001 3:35 PM

5-9
P
2. Retirar as algas e detritos presentes na zona
do veio de transmissão, turbina, cárter da
bomba e tubeira do jacto.
Se os detritos forem de difícil remoção, con-
sultar um Concessionário Yamaha.
@ Evitar sempre a operação do veículo em áreas
com grande acumulação de algas. Se for ine-
vitável a navegação em áreas com muitas
algas, operar o motor alternadamente em ace-
leração parcial e aceleração total. As algas
tem tendência para se acumular mais em velo-
cidades constantes e à velocidade mínima de
governo. Se as algas entupirem a tomada de
admissão ou a turbina e provocarem cavita-
ção, proceder conforme indicado anterior-
mente.
@
PJU01120
Arranque com bateria auxiliar
Em caso de falta de corrente na bateria do veí-
culo, o motor pode ser colocado em funciona-
mento através de uma bateria auxiliar (externa)
de 12 V e cabos de arranque.
@ O electrólito da bateria é venenoso e peri-
goso, podendo provocar queimaduras graves,
etc. O electrólito contém ácido sulfúrico. Evi-
tar o contacto do electrólito com a pele, os
olhos ou o vestuário.
Antídotos
Contacto externo: lavar a área afectada com
água abundante.
Ingestão: beber grandes quantidades de água
ou leite. Logo a seguir, tomar gel anti-ácido,
ovo batido ou óleo vegetal. Contactar imedia-
tamente um médico.
Contacto com os olhos: lavar com água cor-
rente durante 15 minutos e consultar imedia-
tamente um médico.
As baterias libertam gases explosivos. Não
aproximar faíscas, chamas nuas, cigarros, etc.
das baterias. Se as baterias forem utilizadas
ou carregadas em espaços fechados, estes
devem ser bem ventilados. Utilizar sempre
óculos de protecção durante os trabalhos
com baterias.
MANTER AS BATERIAS AFASTADAS DAS
CRIANÇAS.
@
B_F0M-83.book Page 9 Friday, August 3, 2001 3:35 PM
