2002 YAMAHA XL 700 Manual de utilização (in Portuguese)

4-28
IGR
RJU01138
Έλεγχος της ντίζας πηδαλιουχίας
Ελέγξτε την ομαλή λειτουργία των
χειρολαβών του τιμονιού και του ακροφυσίου
πηδαλιουχίας.
Γυρίστε τις χειρολαβές τιμονιού ως το τέλος
διαδρομής δεξιά και αριστερά και ελέγξτε εάν τα
διάκενα του ακροφυσίου πηδαλιουχίας και του
προσαρτήματος του τυμπάνου αναστροφής
(όπισθεν) είναι ίδια στη δεξιά και στην αριστερή
πλευρά.
Εάν το τιμόνι είναι σκληρό και αρύθμιστο,
απευθυνθείτε στον αντιπρόσωπο της Yamaha για
σέρβις. Απόσταση A και B: A=B
RJU01104
Έλεγχος και ρύθμιση της ντίζας
γκαζιού
Ελέγξτε ώστε η ντίζα γκαζιού να κινείται
στην ρυθμισμένη θέση ομαλά και ότι η ανοχή
βρίσκεται στα όρια που προβλέπονται από τα
τεχνικά χαρακτηριστικά.
1.Πιέστε και αφήστε το χειρόγκαζο. Εάν ο
μοχλός δεν επανέρχεται ομαλά,
απευθυνθείτε στον αντιπρόσωπο της
Yamaha για σέρβις.
2.Ρυθμίστε την ανοχή a ξεσφίγγωντας το
παξιμάδι ασφάλισης 1 και περιστρέφοντας
το ρυθμιστή 2.
Ανοχή χειρόγκαζου:
4–7 mm (0,16–0,28 in)
HJU01138
Ispezione del cavo dello sterzo
Verificare che il manubrio e l’ugello direzionale
si muovano agevolmente.
Girare il manubrio il più possibile a destra ed a
sinistra e controllare che la distanza tra l’ugello
direzionale e lo scafo sia uguale sul lato destro e
su quello sinistro.
Se lo sterzo è duro o registrato in modo non
corretto, incaricare un concessionario Yamaha dei
dovuti interventi di assistenza.Distanza A e B: A=B
HJU01104
Ispezione e regolazione del cavo
dell’acceleratore
Controllare che il cavo dell’acceleratore ritorni
agevolmente nella posizione iniziale e che il gioco
sia conforme alla specifica.
1. Stringere e rilasciare la leva dell’acceleratore.
Se la leva non torna agevolmente nella posi-
zione iniziale, incaricare un concessionario
Yamaha dei dovuti interventi di assistenza.
2. Regolare il gioco
a allentando il controdado
1 ed agendo sul registro 2.
Gioco della leva dell’acceleratore:
4–7 mm (0,16–0,28 in)
B_F0M-83.book Page 28 Friday, August 3, 2001 3:35 PM

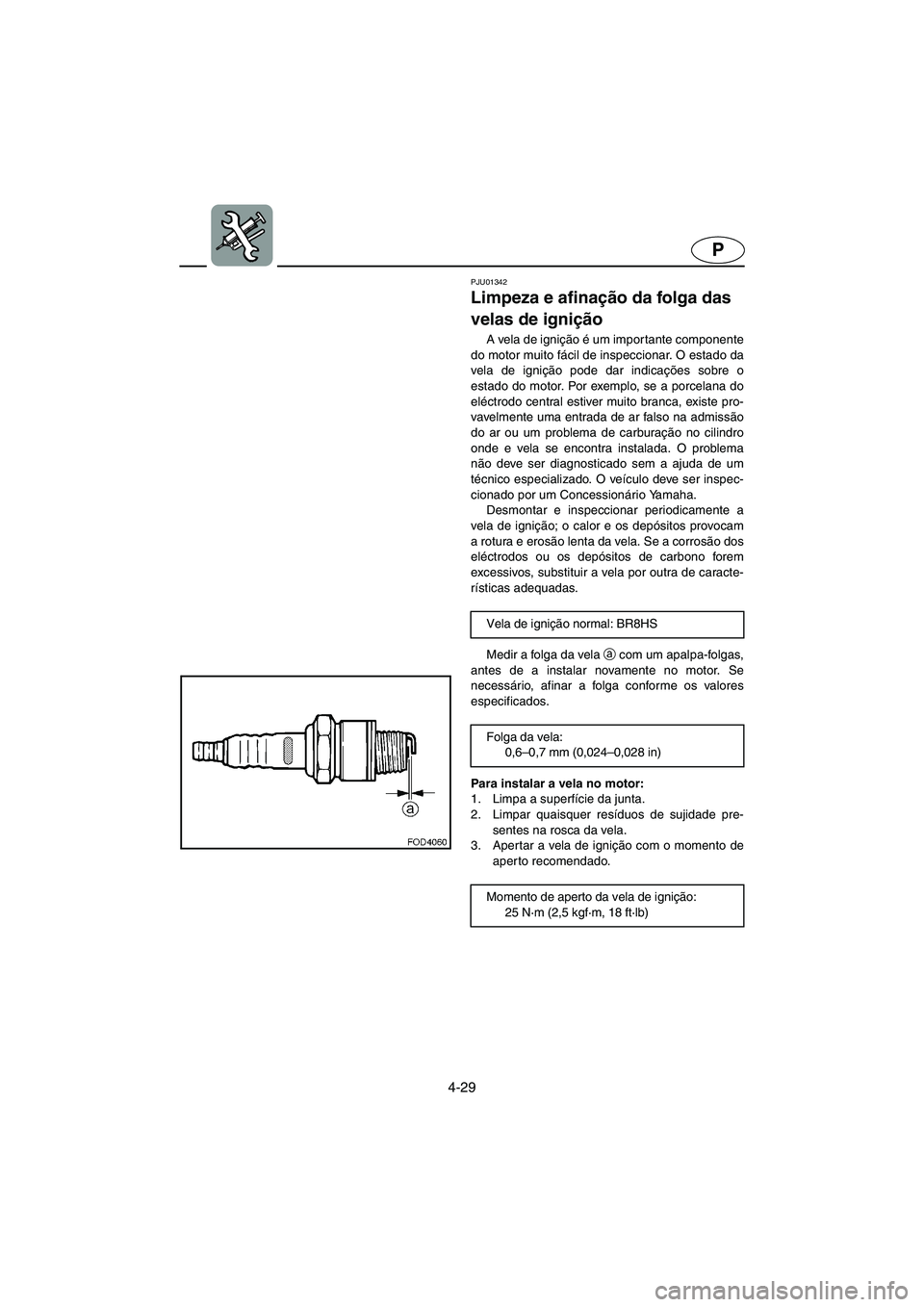

4-29
P
PJU01342
Limpeza e afinação da folga das
velas de ignição
A vela de ignição é um importante componente
do motor muito fácil de inspeccionar. O estado da
vela de ignição pode dar indicações sobre o
estado do motor. Por exemplo, se a porcelana do
eléctrodo central estiver muito branca, existe pro-
vavelmente uma entrada de ar falso na admissão
do ar ou um problema de carburação no cilindro
onde e vela se encontra instalada. O problema
não deve ser diagnosticado sem a ajuda de um
técnico especializado. O veículo deve ser inspec-
cionado por um Concessionário Yamaha.
Desmontar e inspeccionar periodicamente a
vela de ignição; o calor e os depósitos provocam
a rotura e erosão lenta da vela. Se a corrosão dos
eléctrodos ou os depósitos de carbono forem
excessivos, substituir a vela por outra de caracte-
rísticas adequadas.
Medir a folga da vela a
com um apalpa-folgas,
antes de a instalar novamente no motor. Se
necessário, afinar a folga conforme os valores
especificados.
Para instalar a vela no motor:
1. Limpa a superfície da junta.
2. Limpar quaisquer resíduos de sujidade pre-
sentes na rosca da vela.
3. Apertar a vela de ignição com o momento de
aperto recomendado. Vela de ignição normal: BR8HS
Folga da vela:
0,6–0,7 mm (0,024–0,028 in)
Momento de aperto da vela de ignição:
25 N·m (2,5 kgf·m, 18 ft·lb)
B_F0M-83.book Page 29 Friday, August 3, 2001 3:35 PM

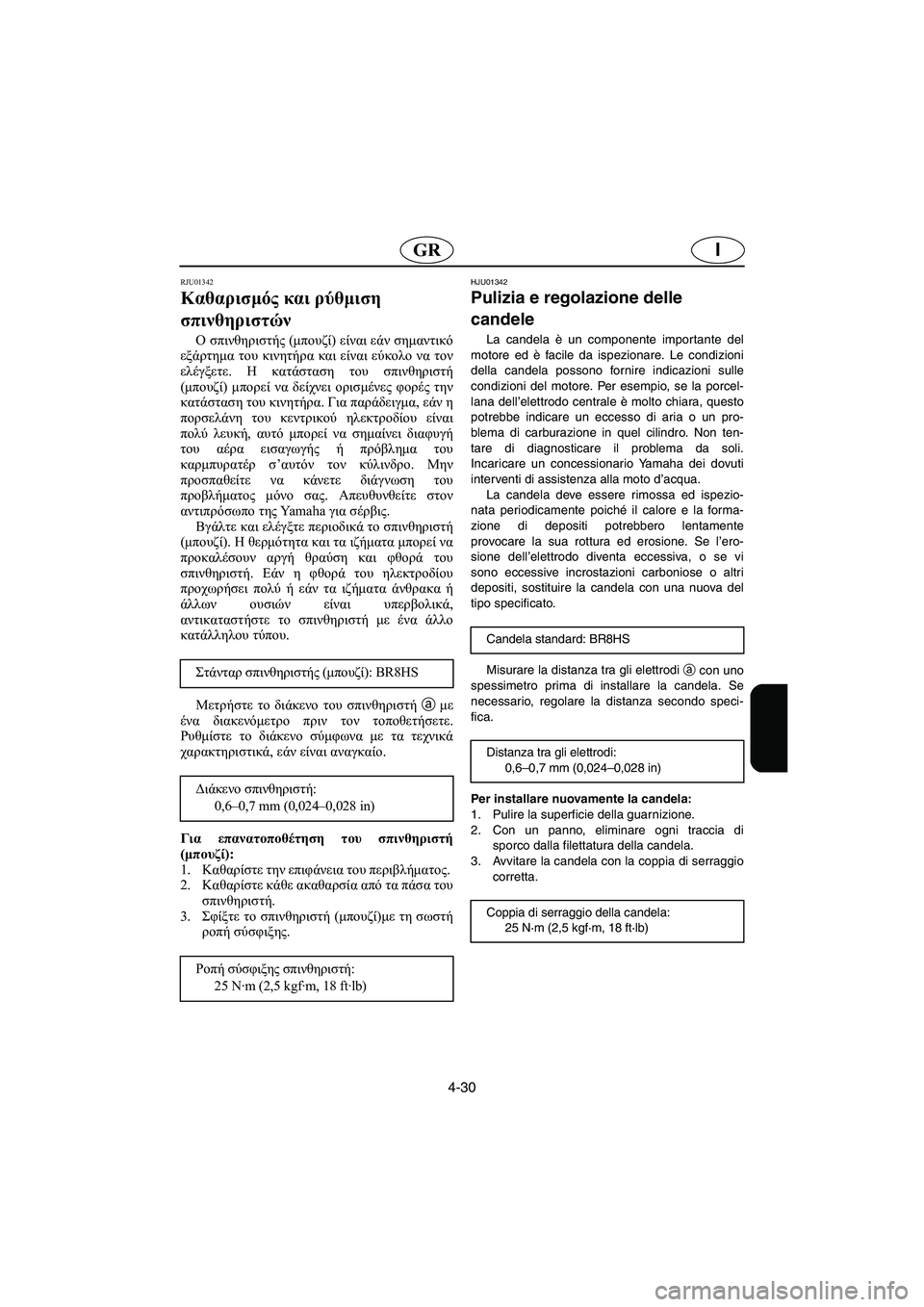

4-30
IGR
RJU01342
Καθαρισμός και ρύθμιση
σπινθηριστών
Ο σπινθηριστής (μπουζί) είναι εάν σημαντικό
εξάρτημα του κινητήρα και είναι εύκολο να τον
ελέγξετε. Η κατάσταση του σπινθηριστή
(μπουζί) μπορεί να δείχνει ορισμένες φορές την
κατάσταση του κινητήρα. Για παράδειγμα, εάν η
πορσελάνη του κεντρικού ηλεκτροδίου είναι
πολύ λευκή, αυτό μπορεί να σημαίνει διαφυγή
του αέρα εισαγωγής ή πρόβλημα του
καρμπυρατέρ σ’αυτόν τον κύλινδρο. Μην
προσπαθείτε να κάνετε διάγνωση του
προβλήματος μόνο σας. Απευθυνθείτε στον
αντιπρόσωπο της Ya m a h a για σέρβις.
Βγάλτε και ελέγξτε περιοδικά το σπινθηριστή
(μπουζί). Η θερμότητα και τα ιζήματα μπορεί να
προκαλέσουν αργή θραύση και φθορά του
σπινθηριστή. Εάν η φθορά του ηλεκτροδίου
προχωρήσει πολύ ή εάν τα ιζήματα άνθρακα ή
άλλων ουσιών είναι υπερβολικά,
αντικαταστήστε το σπινθηριστή με ένα άλλο
κατάλληλου τύπου.
Μετρήστε το διάκενο του σπινθηριστή a με
ένα διακενόμετρο πριν τον τοποθετήσετε.
Ρυθμίστε το διάκενο σύμφωνα με τα τεχνικά
χαρακτηριστικά, εάν είναι αναγκαίο.
Για επανατοποθέτηση του σπινθηριστή
(μπουζί):
1.Καθαρίστε την επιφάνεια του περιβλήματος.
2.Καθαρίστε κάθε ακαθαρσία από τα πάσα του
σπινθηριστή.
3.Σφίξτε το σπινθηριστή (μπουζί)με τη σωστή
ροπή σύσφιξης. Στάνταρ σπινθηριστής (μπουζί): BR8HS
Διάκενο σπινθηριστή:
0,6–0,7 mm (0,024–0,028 in)
Ροπή σύσφιξης σπινθηριστή:
25 N∙m (2,5 kgf∙m, 18 ft∙lb)
HJU01342
Pulizia e regolazione delle
candele
La candela è un componente importante del
motore ed è facile da ispezionare. Le condizioni
della candela possono fornire indicazioni sulle
condizioni del motore. Per esempio, se la porcel-
lana dell’elettrodo centrale è molto chiara, questo
potrebbe indicare un eccesso di aria o un pro-
blema di carburazione in quel cilindro. Non ten-
tare di diagnosticare il problema da soli.
Incaricare un concessionario Yamaha dei dovuti
interventi di assistenza alla moto d’acqua.
La candela deve essere rimossa ed ispezio-
nata periodicamente poiché il calore e la forma-
zione di depositi potrebbero lentamente
provocare la sua rottura ed erosione. Se l’ero-
sione dell’elettrodo diventa eccessiva, o se vi
sono eccessive incrostazioni carboniose o altri
depositi, sostituire la candela con una nuova del
tipo specificato.
Misurare la distanza tra gli elettrodi
a con uno
spessimetro prima di installare la candela. Se
necessario, regolare la distanza secondo speci-
fica.
Per installare nuovamente la candela:
1. Pulire la superficie della guarnizione.
2. Con un panno, eliminare ogni traccia di
sporco dalla filettatura della candela.
3. Avvitare la candela con la coppia di serraggio
corretta. Candela standard: BR8HS
Distanza tra gli elettrodi:
0,6–0,7 mm (0,024–0,028 in)
Coppia di serraggio della candela:
25 N·m (2,5 kgf·m, 18 ft·lb)
B_F0M-83.book Page 30 Friday, August 3, 2001 3:35 PM

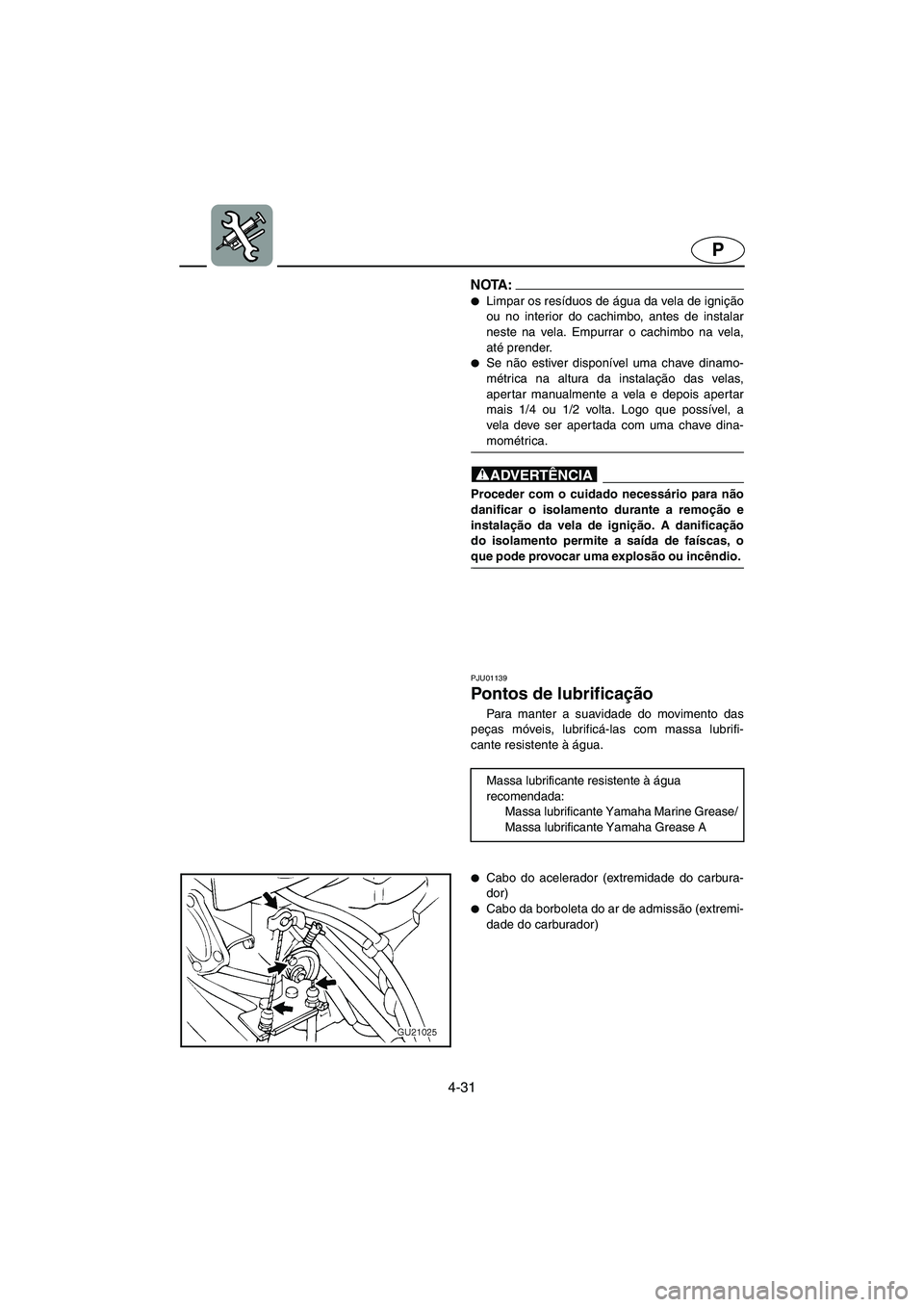

4-31
P
NOTA :@
Limpar os resíduos de água da vela de ignição
ou no interior do cachimbo, antes de instalar
neste na vela. Empurrar o cachimbo na vela,
até prender.

Se não estiver disponível uma chave dinamo-
métrica na altura da instalação das velas,
aper tar manualmente a vela e depois apertar
mais 1/4 ou 1/2 volta. Logo que possível, a
vela deve ser apertada com uma chave dina-
mométrica.
@
@ Proceder com o cuidado necessário para não
danificar o isolamento durante a remoção e
instalação da vela de ignição. A danificação
do isolamento permite a saída de faíscas, o
que pode provocar uma explosão ou incêndio.
@
PJU01139
Pontos de lubrificação
Para manter a suavidade do movimento das
peças móveis, lubrificá-las com massa lubrifi-
cante resistente à água.
Massa lubrificante resistente à água
recomendada:
Massa lubrificante Yamaha Marine Grease/
Massa lubrificante Yamaha Grease A

Cabo do acelerador (extremidade do carbura-
dor)

Cabo da borboleta do ar de admissão (extremi-
dade do carburador)
B_F0M-83.book Page 31 Friday, August 3, 2001 3:35 PM

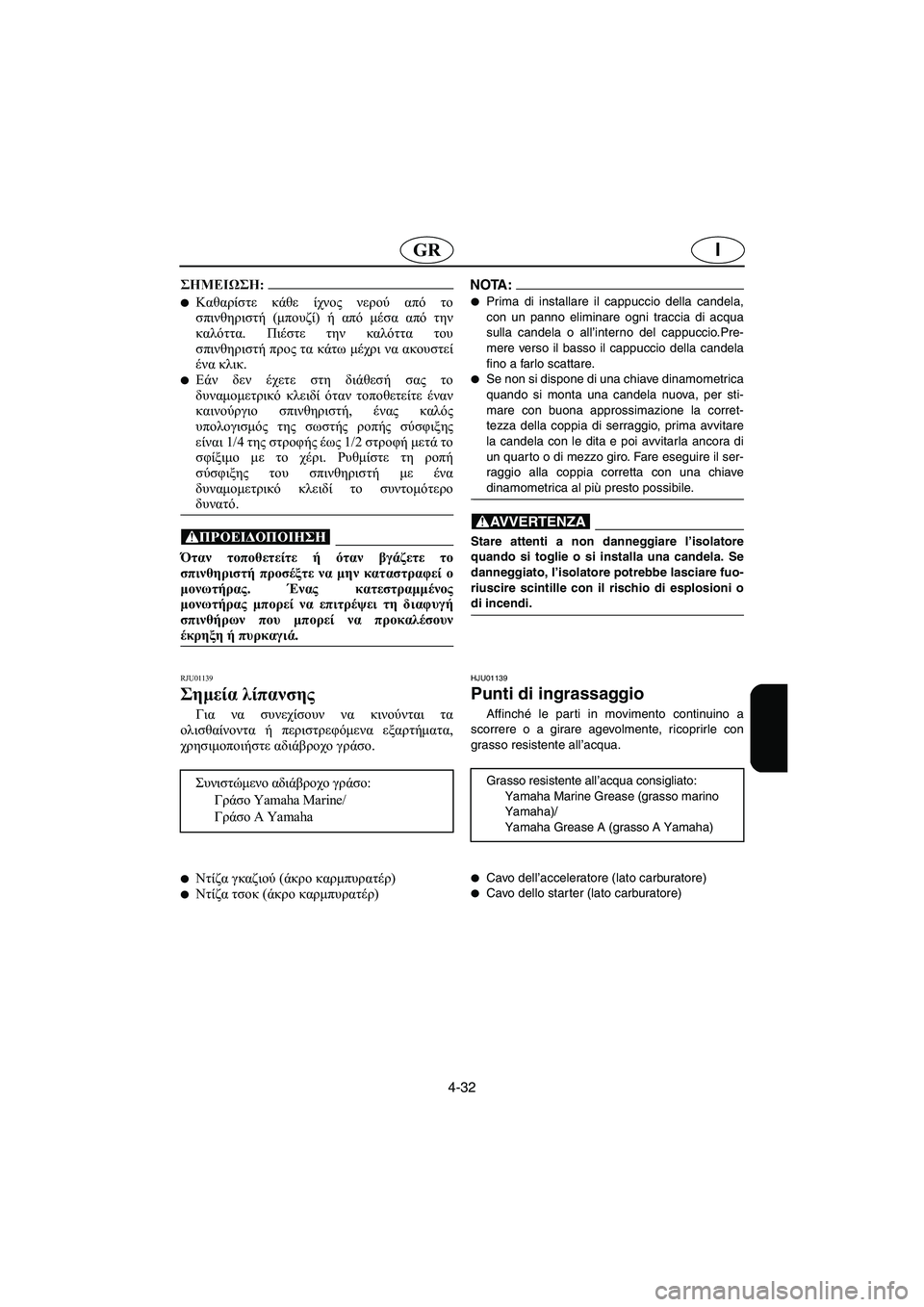

4-32
IGR
@
Καθαρίστε κάθε ίχνος νερού από το
σπινθηριστή (μπουζί) ή από μέσα από την
καλόττα. Πιέστε την καλόττα του
σπινθηριστή προς τα κάτω μέχρι να ακουστεί
ένα κλικ.

Εάν δεν έχετε στη διάθεσή σας το
δυναμομετρικό κλειδί όταν τοποθετείτε έναν
καινούργιο σπινθηριστή, ένας καλός
υπολογισμός της σωστής ροπής σύσφιξης
είναι 1/4 της στροφής έως 1/2 στροφή μετά το
σφίξιμο με το χέρι. Ρυθμίστε τη ροπή
σύσφιξης του σπινθηριστή με ένα
δυναμομετρικό κλειδί το συντομότερο
δυνατό.
@
@ Όταν τοποθετείτε ή όταν βγάζετε το
σπινθηριστή προσέξτε να μην καταστραφεί ο
μονωτήρας. Ένας κατεστραμμένος
μονωτήρας μπορεί να επιτρέψει τη διαφυγή
σπινθήρων που μπορεί να προκαλέσουν
έκρηξη ή πυρκαγιά.
@
RJU01139
Σημεία λίπανσης
Για να συνεχίσουν να κινούνται τα
ολισθαίνοντα ή περιστρεφόμενα εξαρτήματα,
χρησιμοποιήστε αδιάβροχο γράσο.
Συνιστώμενο αδιάβροχο γράσο:
Γράσο Yamaha Marine/
Γράσο Α Yamaha

Ντίζα γκαζιού (άκρο καρμπυρατέρ)
Ντίζα τσοκ (άκρο καρμπυρατέρ)
NOTA :@
Prima di installare il cappuccio della candela,
con un panno eliminare ogni traccia di acqua
sulla candela o all’interno del cappuccio.Pre-
mere verso il basso il cappuccio della candela
fino a farlo scattare.

Se non si dispone di una chiave dinamometrica
quando si monta una candela nuova, per sti-
mare con buona approssimazione la corret-
tezza della coppia di serraggio, prima avvitare
la candela con le dita e poi avvitarla ancora di
un quarto o di mezzo giro. Fare eseguire il ser-
raggio alla coppia corretta con una chiave
dinamometrica al più presto possibile.
@
@ Stare attenti a non danneggiare l’isolatore
quando si toglie o si installa una candela. Se
danneggiato, l’isolatore potrebbe lasciare fuo-
riuscire scintille con il rischio di esplosioni o
di incendi.
@
HJU01139
Punti di ingrassaggio
Affinché le parti in movimento continuino a
scorrere o a girare agevolmente, ricoprirle con
grasso resistente all’acqua.
Grasso resistente all’acqua consigliato:
Yamaha Marine Grease (grasso marino
Yamaha)/
Yamaha Grease A (grasso A Yamaha)

Cavo dell’acceleratore (lato carburatore)
Cavo dello starter (lato carburatore)
B_F0M-83.book Page 32 Friday, August 3, 2001 3:35 PM

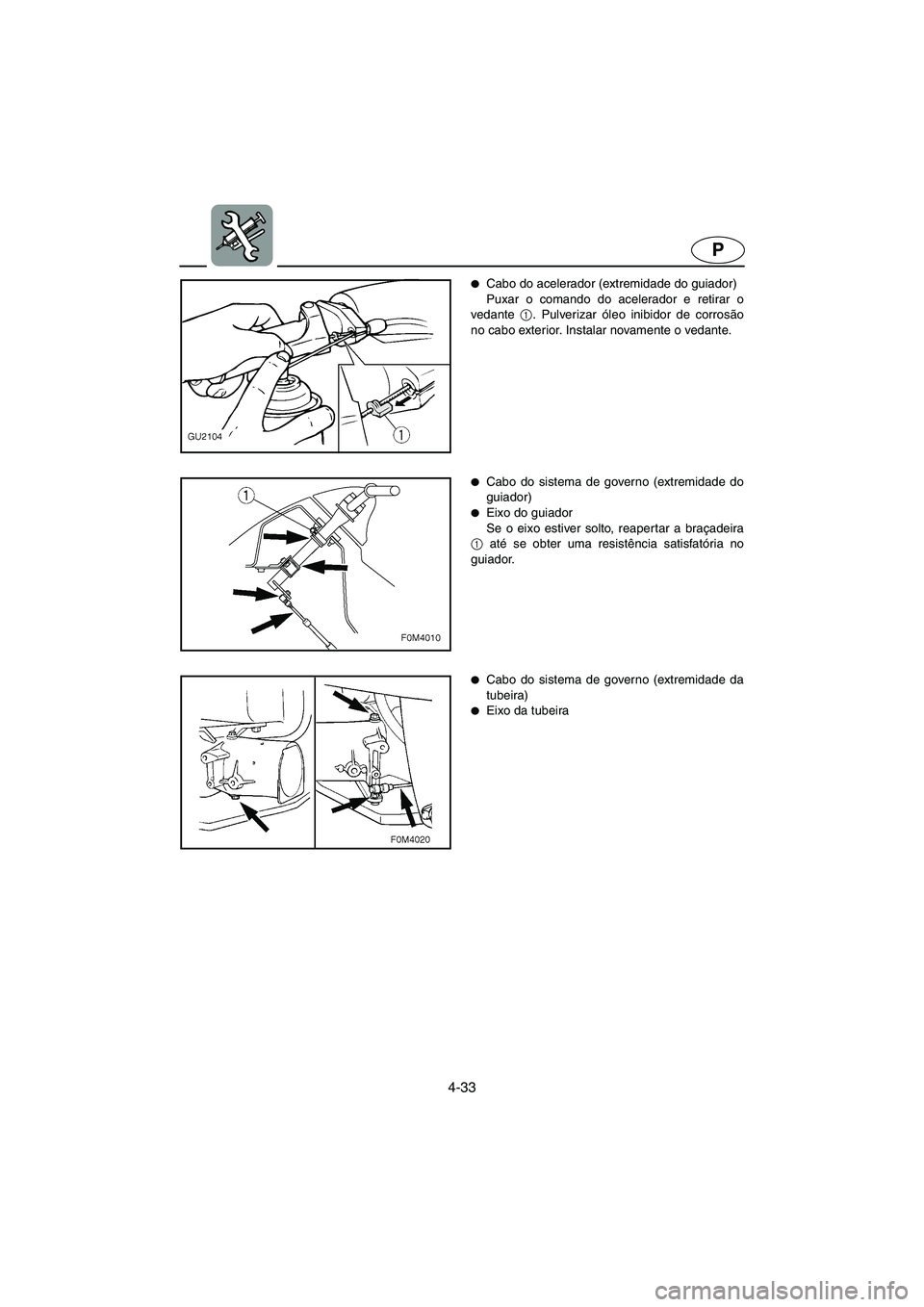

4-33
P

Cabo do acelerador (extremidade do guiador)
Puxar o comando do acelerador e retirar o
vedante 1
. Pulverizar óleo inibidor de corrosão
no cabo exterior. Instalar novamente o vedante.

Cabo do sistema de governo (extremidade do
guiador)

Eixo do guiador
Se o eixo estiver solto, reapertar a braçadeira
1
até se obter uma resistência satisfatória no
guiador.

Cabo do sistema de governo (extremidade da
tubeira)

Eixo da tubeira
B_F0M-83.book Page 33 Friday, August 3, 2001 3:35 PM

4-34
IGR

Ντίζα γκαζιού (άκρο λαβής τιμονιού)
Τραβήξτε το χειρόγκαζο και αφαιρέστε το
μονωτικό 1. Ψεκάστε ένα αντισκωριακό προϊόν
στην εξωτερική ντίζα. Επαναπροσαρμόστε το
μονωτικό καλά.

Σύρμα καλωδίου πηδαλιουχίας (άκρο λαβής
τιμονιού)

Κεντρικός άξονας περιστροφής λαβής
τιμονιού
Εάν ο άξονας του στροφείου πηδαλιουχίας
χαλαρώσει, σφίξτε τον ιμάντα 1 μέχρι να έχετε
ικανοποιητική αίσθηση.

Ντίζα πηδαλιουχίας (άκρο ακροφυσίου)
Κεντρικός άξονας ακροφυσίου πηδαλιουχίας

Cavo dell’acceleratore (lato manubrio)
Tirare la leva dell’acceleratore e togliere la
guarnizione 1. Spruzzare un inibitore della rug-
gine all’interno della guaina del cavo. Rimontare
saldamente la guarnizione.

Cavo dello sterzo (lato manubrio)
Perno di rotazione della testa dello sterzo
Se il perno di rotazione dello sterzo si allenta,
stringere la fascetta 1 fino a quando non si per-
cepisce una sensazione soddisfacente.

Cavo dello sterzo (lato ugello)
Perno di rotazione dell’idrogetto
B_F0M-83.book Page 34 Friday, August 3, 2001 3:35 PM

4-35
P

Bainha intermédia
Com uma pistola de massa, encher a bainha
intermédia com massa lubrificante resistente à
água através do copo de lubrificação 1
.
PJU01261
Ajustamento/afinação do cabo da
borboleta do ar de admissão
Verificar o ajustamento do cabo da borboleta
do ar de admissão.
1. Puxar completamente o manípulo do
comando da borboleta do ar de admissão e
liber tar depois o manípulo. O manípulo não
se deve mover.
2. Se o comando da borboleta do ar de admis-
são recuar sozinho, apertar a porca de afina-
ção do comando da borboleta do ar de
admissão 1
ligeiramente. Em caso de dificul-
dade na movimentação do manípulo, desa-
pertar ligeiramente a porca de afinação. Capacidade de massa:
Após as primeiras 10 horas ou 1 mês:
33,0–35,0 cm
3 (1,11–1,18 oz)
Após cada 100 horas ou 6 meses:
6,0–8,0 cm
3 (0,20–0,27 oz)
B_F0M-83.book Page 35 Friday, August 3, 2001 3:35 PM
