2002 YAMAHA MAJESTY 250 Betriebsanleitungen (in German)

3-17
Armaturen, Bedienungselemente und deren Funktion
3
GAU03096*
Fahrersitz einstellenFahrersitz einstellenDer Fahrersitz kann nach Bedarf
folgendermaßen versetzt werden.
1. Den Fahrersitz öffnen.
1
1. Fahrersitz
GAU03331
AblagefächerAblagefächerVorderes Ablagefach A
Zum Öffnen des Ablagefachs, wenn es
abgeschlossen ist, den Zündschlüssel in
das Schloß stecken und dann im Gegen-
uhrzeigersinn drehen; anschließend den
Ablagefachdeckel mit eingedrücktem
Knopf beim Griff aufklappen.
Zum Öffnen des aufgeschlossenen Ab-
lagefachs den Deckel mit eingedrücktem
Knopf am Griff aufklappen.
1
2
a
1. Knopf
2. Ablagefach-Deckel
a. Abschließen.
2. Die Schrauben und Hülsen demon-
tieren.
3. Den Fahrersitz vorwärts oder rück-
wärts in die gewünschte Stellung
schieben.
4. Die Schrauben und Hülsen montie-
ren und anschließend die Schrauben
festziehen.
5. Den Fahrersitz schließen.
11
2
2
1. Schraube (
×4)
2. Hülse (×4)
Ablagefach A
5SJ-28199-G0 2/12/02 2:07 PM Page 32

3-18
Armaturen, Bedienungselemente und deren Funktion
3
Zum Abschließen das Ablagefach zuklap-
pen, den Zündschlüssel in das Schloß
stecken, im Uhrzeigersinn drehen und
dann abziehen.
1
2
a
1. Knopf
2. Ablagefach-Deckel
a. Abschließen.
Vorderes Ablagefach B
Zum Öffnen des Ablagefachs den Hebel
nach oben schieben und dann daran zie-
hen, um den Deckel aufzuklappen.
Zum Schließen des Ablagefachs den
Deckel in die Ausgangsstellung bringen.
GWA00034
WKeine schweren Gegenstände in die-
sem Ablagefach mitführen.
1
2
1. Hebel
2. Ablagefach-Deckel
Hinteres Ablagefach
Im Ablagefach unter der Sitzbank können
zwei Helme verstaut werden. Zum Öffnen
und Schließen des Fahrersitzes siehe
Seite 3-16.
1
1. Fahrersitz
Ablagefach B
Ablagefach A
5SJ-28199-G0 2/12/02 2:07 PM Page 33

3-19
Armaturen, Bedienungselemente und deren Funktion
3
GCA00051
dDDen Fahrersitz nicht allzu lange geöff-
net lassen, da die eingeschaltete Ab-
lagefach-Beleuchtung die Batterie ent-
laden kann.
GWA00035
WFolgende Zuladungsgrenzwerte nicht
überschreiten:
8Vorderes Ablagefach A: 2 kg
8Hinteres Ablagefach: 5 kg
8Maximale Zuladung für dieses
Fahrzeug: 185 kg
Zum Einstellen der Federvorspannung:
Zum Erhöhen der Federvorspannung
(Federung härter) beide Federvor-spann-
ringe nach adrehen. Zum Verringern der
Federvorspannung (Federung weicher)
beide Federvorspannringe nach bdre-
hen.a
b1
23
1. Federvorspannring
2. Gegenmarkierung
3. Spezialwerkzeug
GAU04552
Federbeine einstellenFederbeine einstellenAn den Hinterradfederbeinen kann die
Federvorspannung folgendermaßen ein-
gestellt werden.
GC000015
dDDen Einstellmechanismus unter kei-
nen Umständen über die Minimal- oder
Maximaleinstellung hinaus verdrehen.
GW000040
WBeide Federbeine stets gleichmäßig
einstellen. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahrver-
halten.
5SJ-28199-G0 2/12/02 2:07 PM Page 34

3-20
Armaturen, Bedienungselemente und deren Funktion
3
HINWEIS:8Die jeweilige Kerbe im Federvor-
spannring muß auf die Gegenmar-
kierung am Stoßdämpfer ausgerich-
tet werden.
8Für die Einstellung das Spezial-
werkzeug aus dem Bordwerkzeug
verwenden.
GAU00330
SeitenständerSeitenständerDer Seitenständer befindet sich auf der
linken Seite und wird bei aufrecht gehal-
tenem Motorrad mit dem Fuß betätigt.HINWEIS:Der Seitenständerschalter ist ein wesent-
licher Bestandteil des Zündunterbre-
chungs- und Anlaßsperrschalter-
Systems, dessen Funktionsweise am
Ende dieses Kapitels beschrieben wird.
1
1. Seitenständerschalter
GW000044
WNiemals mit ausgeklapptem Seiten-
ständer fahren. Ein nicht völlig hoch-
geklappter Seitenständer kann beson-
ders in Linkskurven durch Boden-
berührung schwere Stürze verursa-
chen. Aus diesem Grund hat YAMAHA
den Seitenständer mit einem Zünd-
unterbrechungsschalter versehen, der
ein Starten und Anfahren mit ausge-
klapptem Seitenständer verhindert. Die
Prüfung des Zündunterbrechungs-
und Anlaßsperrschalter-Systems ist
nachfolgend erläutert. Falls Störungen
an diesem System festgestellt werden,
das Fahrzeug umgehend von einem
YAMAHA-Händler überprüfen und ggf.
instand setzen lassen.
Einstellung
Minimal (weich) 1
Normal 4
Maximal (hart) 7
5SJ-28199-G0 2/12/02 2:07 PM Page 35

3-21
Armaturen, Bedienungselemente und deren Funktion
3
GAU00337
Zündunterbrechungs- und
Anlaßsperrschalter-SystemZündunterbrechungs- u. Anlaßsperrschalter-SystemDas Zündunterbrechungs- und Anlaß-
sperrschalter-System umfaßt die Seiten-
ständer- und Bremslichtschalter und
erfüllt folgende Zwecke:
8Es erlaubt kein Anlassen des
Motors, solange kein Bremshebel
gezogen wird.
8Es erlaubt kein Anlassen des Motors
bei gezogenem Bremshebel, solan-
ge der Seitenständer nicht hochge-
klappt wird.
8Es schaltet die Zündung aus, falls
der Seitenständer bei laufendem
Motor ausgeklappt wird.
Die Funktion des Systems sollte regel-
mäßig auf nachfolgende Weise geprüft
werden.
GW000045
WFalls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen
lassen.
5SJ-28199-G0 2/12/02 2:07 PM Page 36

3-22
Armaturen, Bedienungselemente und deren Funktion
3

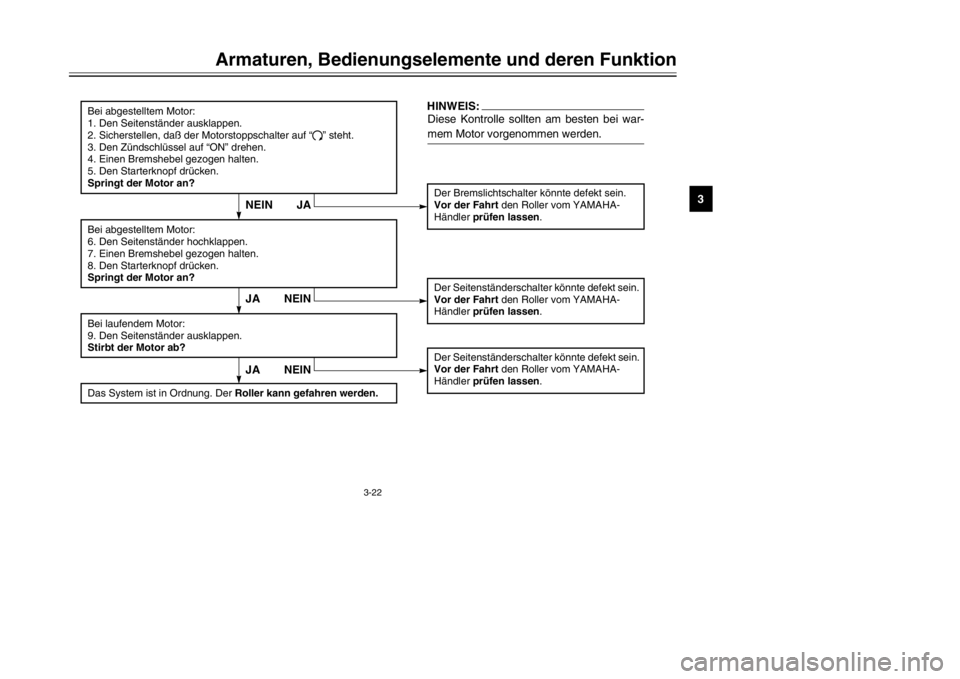

JA NEIN
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “
#” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Einen Bremshebel gezogen halten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Bremslichtschalter könnte defekt sein.
Vor der Fahrt den Roller vom YAMAHA-
Händler prüfen lassen.
Bei abgestelltem Motor:
6. Den Seitenständer hochklappen.
7. Einen Bremshebel gezogen halten.
8. Den Starterknopf drücken.
Springt der Motor an?Bei laufendem Motor:
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt den Roller vom YAMAHA-
Händler prüfen lassen.Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt den Roller vom YAMAHA-
Händler prüfen lassen.HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JA NEIN
Das System ist in Ordnung. Der Roller kann gefahren werden.
JA NEIN
5SJ-28199-G0 2/12/02 2:07 PM Page 37

5SJ-28199-G0 2/12/02 2:07 PM Page 38

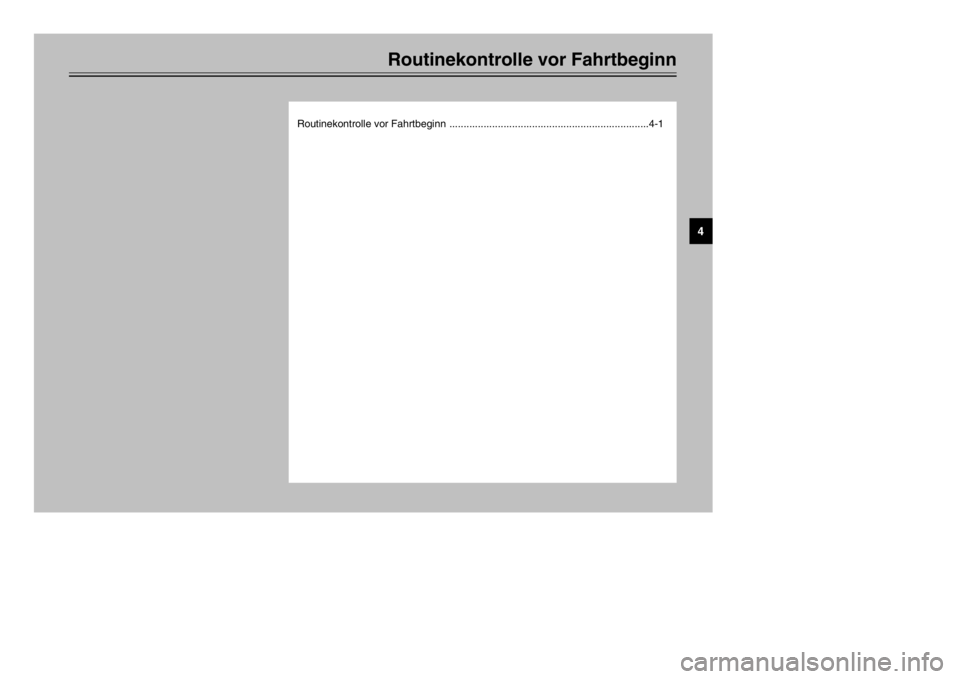

Routinekontrolle vor Fahrtbeginn
Routinekontrolle vor Fahrtbeginn ......................................................................4-1
4
