ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
86
АУДИОСИСТЕМА ПЕЖО 406 с кузовом "универсал" (RM2)
Знакомство с системой
На автомобилях ПЕЖО 406 с кузовом типа "универсал" установлена система Аудио Hi-Fi модели JBL, разработанная специально для
данного типа салона.
В основе системы находится многофункциональный усилитель (1) мощностью 180 ватт (расположенный в багажном отсеке),
управляющий каждым из десяти установленных в автомобиле громкоговорителей с высокими акустическими
характеристиками.
Благодаря этим громкоговорителям, электронная система оптимально распределяет звук как в переднем, так и в заднем
звуковом поле салона.
Громкоговорители расположены:
Ðв панели приборов: двамикротвитера (3), встроенные в два медиума (4), обеспечивающих фронтальное звуковое поле.
Ðв передних дверях: два вуфера (2), воспроизводящие низкие частоты в районе передних сидений.
Ðна стойке багажного отделения: два твитера (5), воспроизводящие высокие частоты, встроены в два овальных динамика (6),
равномерно распределяющих низкие частоты по всему салону.
Настройка CD-проигрывателя
Основные методы регулировки работы автомагитолы остаются неизменными.
Никаких дополнительных регулировок не требуется. Однако, для получения
наилучшего качества звучания системы JBL, рекомендуется установить
основные регулировки аудиосистемы (BASS, TREB, FAD, BAL)в положение "0"
(ноль), а функцию (LOUD)- вположение " ON".

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
88
Наклоните антенну так, чтобы ее
наклон максимально сооответствовал
углу наклона ветрового стекла.
Рекомендуемое положение антенны(на "седанах")

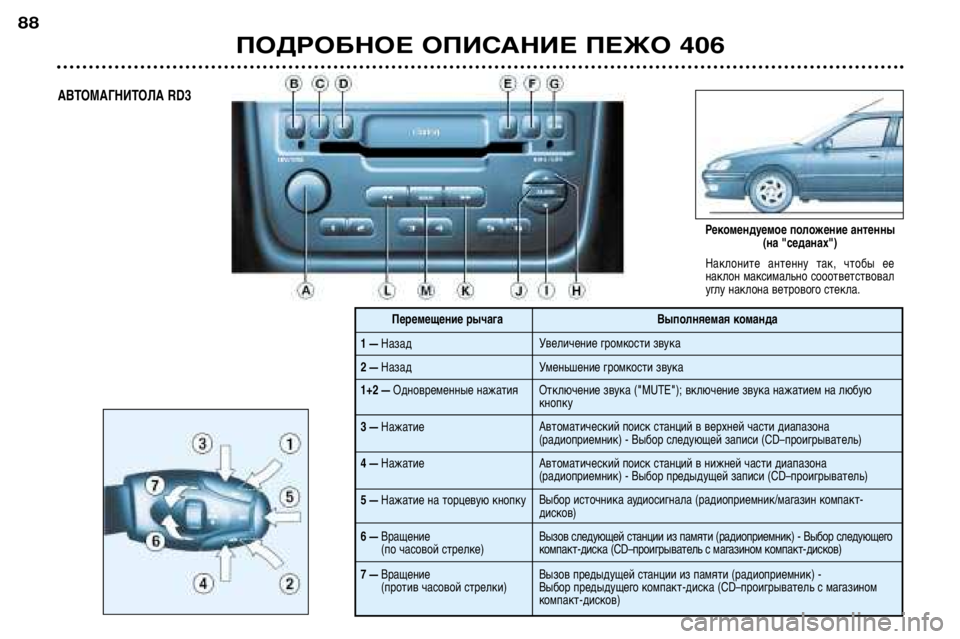

АВТОМАГНИТОЛА RD3
1
ÐНазад
2
ÐНазад Выполняемая команда
Увеличение громкости звука
Уменьшение громкости звука
1+2
ÐОдновременные нажатия
3
ÐНажатие Отключение звука ("MUTE"); включение звука нажатием на любую кнопку
Автоматический поиск станций в верхней части диапазона
(радиоприемник) - Выбор следующей записи (CD–проигрыватель)
4
ÐНажатие Автоматический поиск станций в нижней части диапазона
(радиоприемник) - Выбор предыдущей записи (CD–проигрыватель)
5
ÐНажатие на торцевую кнопку Выбор источника аудиосигнала (радиоприемник/магазин компакт-
дисков)
6
ÐВращение
(по часовой стрелке) Вызов следующей станции из памяти (радиоприемник) - Выбор следующего
компакт-диска (CD–проигрыватель с магазином компакт-дисков)
7
ÐВращение
(против часовой стрелки) Вызов предыдущей станции из памяти (радиоприемник) -
Выбор предыдущего компакт-диска (CD–проигрыватель с магазином
компакт-дисков)
Перемещение рычага

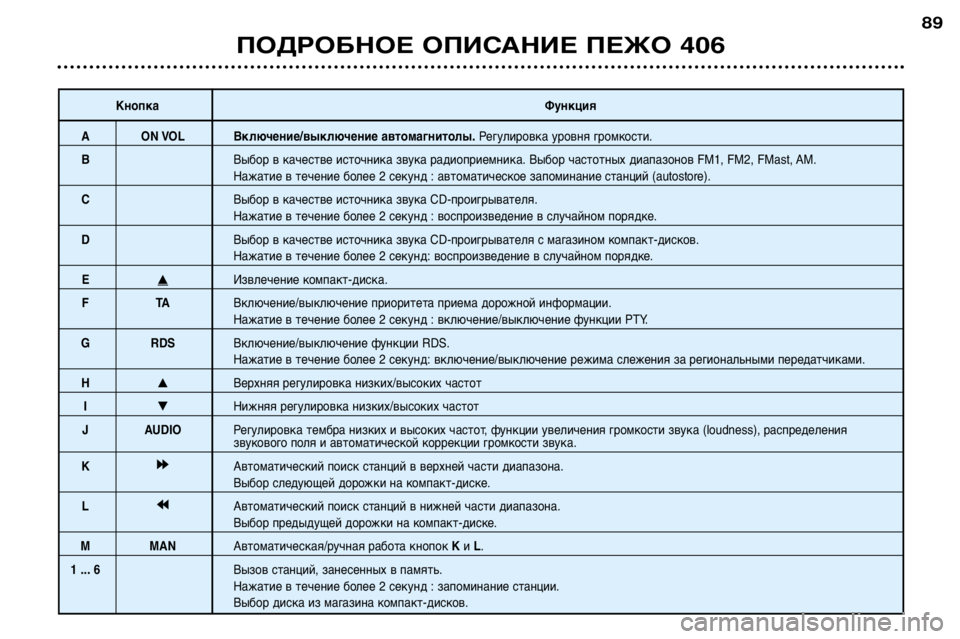

КнопкаФункция
A ON VOL Включение/выключение автомагнитолы.Регулировка уровня громкости.
В Выбор в качестве источника звука радиоприемника. Выбор частотных диапазонов FM1, FM2, FMast, AM.
Нажатие в течение более 2 секунд : автоматическое запоминание станций (autostore).
С Выбор в качестве источника звука CD-проигрывателя.
Нажатие в течение более 2 секунд : воспроизведение в случайном порядке.
D Выбор в качестве источника звука CD-проигрывателя с магазином компакт-дисков.
Нажатие в течение более 2 секунд: воспроизведение в случайном порядке.
ЕИзвлечение компакт-диска.
FT AВключение/выключение приоритета приема дорожной информации.
Нажатие в течение более 2 секунд : включение/выключение функции PTY.
G RDS Включение/выключение функции RDS.
Нажатие в течение более 2 секунд: включение/выключение режима слежения за региональными передатчиками.
HВерхняя регулировка низких/высоких частот
I Нижняя регулировка низких/высоких частот
J AUDIO Регулировка тембра низких и высоких частот, функции увеличения громкости звука (loudness), распределения
звукового поля и автоматической коррекции громкости звука.
K k
k k
k
Автоматический поиск станций в верхней части диапазона.
Выбор следующей дорожки на компакт-диске.
L j
j j
j
Автоматический поиск станций в нижней части диапазона.
Выбор предыдущей дорожки на компакт-диске.
М MAN Автоматическая/ручная работа кнопок Kи L.
1 ... 6 Вызов станций, занесенных в память.
Нажатие в течение более 2 секунд : запоминание станции.
Выбор диска из магазина компакт-дисков.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
89

ОБЩИЕ ФУНКЦИИ
Включение/выключение питанияДля включения или выключения питания автомагнитолы нажмите на кнопку А.При этом ключ должен быть повернут в замке
зажигания в положение "ВСПОМОГАТЕЛЬНЫЕ ПОТРЕБИТЕЛИ" или "ЗАЖИГАНИЕ ВКЛЮЧЕНО".
Автомагнитола может работать 30 минут при выключенном зажигании.
СИСТЕМА ЗАЩИТЫ ОТ КРАЖИ
Автомагнитола закодирована так, чтобы работать исключительно на Вашем автомобиле. На других автомобилях ее использовать невозмо жно,
на них она работать не будет.
Используемая в автомагнитоле автоматическая система защиты от кражи не требует никаких действий с Вашей стороны.
РЕГУЛИРОВКА ЗВУЧАНИЯ
Регулировка уровня громкости звука
Поверните регулятор Адля увеличения или уменьшения громкости звука.
Примечание
Если на автомобиле установлен радиотелефон, имеющий выход "MUTE", подсоединенный к автомагнитоле, то при
пользовании радиотелефоном автомагнитола будет автоматически переключаться в режим "MUTE", т. е. звук будет
отключаться.
НАСТОЙКА АУДИОСИСТЕМЫ Последовательно нажимайте на кнопку "AUDIO" , чтобы получить возможность регулировки тембров низких частот (BASS),
высоких частот (TREB), функции увеличения громкости звука (LOUD), баланса передних-задних громкоговорителей (FAD),
баланса правых-левых громкоговорителей (BAL)и автоматической коррекции громкости звука (CAV). Возвращение в режим
нормальной работы аудиосистемы происходит автоматически через несколько секунд, если не нажимать кнопки, или при
нажатии на кнопку "AUDIO" после включения функции автоматической коррекции громкости звука.
Примечание: регулировку тембра низких и высоких частот можно производить раздельно для каждого источника звука. Так,
можно установить различные регулировки для диапазонов радиоприемника, а также для CD-проигрывателя и CD-
проигрывателя с магазином компакт-дисков.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
90

Регулировка тембра низких частот
Когда на дисплее появится сообщение "BASS", отрегулируйте уровень тембра низких частот, нажимая на кнопки Hи I .
-"BASS Ð9" - минимальный уровень громкости низких частот;
-"BASS 0" - нормальный уровень громкости низких частот;
-"BASS +9" - максимальный уровень громкости низких частот.
Регулировка тембра высоких частот
Когда на дисплее появится сообщение "TREB", отрегулируйте уровень тембра высоких частот, нажимая на кнопки Hи I.
-"TREB Ð9" - минимальный уровень громкости высоких частот;
-"TREB 0" - нормальный уровень громкости высоких частот;
-"TREB +9" - максимальный уровень громкости высоких частот.
Автоматическая регулировка уровня тембров
Данная функция позволяет автоматически увеличивать уровни тембров высоких и низких частот при низком уровне громкости звука.
Для включения или выключения этой функции нажмите на кнопки Hили I.
Регулировка баланса передних и задних громкоговорителей (Fader)
Когда на дисплее высвечивается сообщение "FAD", для проведения регулировки последовательно нажимайте на кнопки Hили I.
Кнопка Hпозволяет увеличивать громкость звучания передних громкоговорителей.
Кнопка Iпозволяет увеличивать громкость звучания задних громкоговорителей.
Регулировка баланса правых и левых громкоговорителей (Balance)
Когда на дисплее высвечивается сообщение "BAL", для проведения регулировки последовательно нажимайте на кнопки H или I.
Кнопка Hпозволяет увеличивать громкость звучания правых громкоговорителей.
Кнопка Iпозволяет увеличивать громкость звучания левых громкоговорителей.
Автоматическая коррекция громкости звука "CAV"
Данная функция позволяет автоматически корректировать уровень громкости при увеличении внешнего шума, связанного с повышением скорости автомобиля.
Для включения или выключения этой функции нажмите на кнопки Hили I.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
91

РАДИОПРИЕМНИК
Особенности приема радиосигналов
Автомобильный радиоприемник подвержен влиянию многих внешних факторов, которые отсутствуют при стационарной установке приемника в доме.
Прием радиосигналов с амплитудной и частотной модуляцией, соответственно LW/MW и FM, связан с помехами, которые зависят от условий приема и
типа сигнала, но не от качества Вашего радиоприемника.
Качество приема радиосигнала с амплитудной модуляцией (LW/MW) ухудшается при движении автомобиля вблизи высоковольтных линий
электропередач, под мостами или в туннелях.
Радиосигналы с частотной модуляцией (FM) могут сильно искажаться из-за отражений от различных препятствий (гор, холмов, зданий и т.д.). Помехи при
приеме радиосигнала также могут возникать в зонах радиотени (зонах, закрытых от радиопередатчика).
Переключение в режим работы радиоприемника
Нажмите на кнопку В.
Выбор частотного диапазона Последовательно нажимая на кнопку В, выберите нужный Вам диапазон FM1, FM2, FMast или AM.
Автоматический режим поиска станций Кратко нажмите на одну из кнопок Kили Lдля настройки, соответственно, на последующую или
предыдущую станцию.
При длительном нажатии на соответствующую кнопку частота будет непрерывно изменяться в
выбранном направлении.
После того, как Вы отпустите кнопку, поиск продолжится и прекратится после настройки на
ближайшую станцию.
Если выбрана программа приема дорожных сообщений ТА, радиоприемник будет вести поиск только станций, передающих такой тип информации.
Автоматический поиск станций происходит с чувствительностью "LO", (настройка производится только на самые мощные радиопередатчики), пока не
будет пройден весь диапазон, а затем поиск повторяется с чувствительностью "DX"(настройка производится на более слабые и удаленные
радиопередатчики).
Для того, чтобы сразу вести настройку с чувствительностью "DX", нажмите два раза на кнопку Kили L.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
92

Ручной режим поиска станцийНажмите на кнопку "MAN".
Кратко нажимайте на кнопки Kили L,соответственно для увеличения или уменьшения на
определенный шаг частоты настройки.
При нажатии и удержании этих кнопок радиоприемник будет непрерывно изменять частоту настройки в выбранном направлении.
Изменение частоты прекратится, когда Вы отпустите кнопку.
Новое нажатие на кнопку "MAN"позволит вернуться к автоматическому режиму поиска станций.
Ручной режим запоминания станций Настройтесь на желаемую станцию.
Нажмите на одну из кнопок предварительной настройки с "1"по "6" и
держите ее нажатой более двух секунд.
Звук на мгновение прервется и затем возобновится в подтверждение того, что станция занесена в память автомагнитолы.
Автоматический режим запоминания станций (autostore) Нажмите и удерживайте в течение более двух секунд кнопку В, чтобы включить функцию автоматического запоминания
шести станций, имеющих наилучшее качество приема в диапазоне FM. Эти станции будут занесены в память диапазона FM3.
-Если не удалось найти все 6 станций для занесения в память автомагнитолы, оставшиеся ячейки памяти останутся
свободными.
Вызов станций, занесенных в память
Кратко нажмите на одну из кнопок "1" - "6"для вызова соответствующей станции, занесенной в память в каждом частотном диапазоне.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
93

СИСТЕМА RDS
Использование функции RDS (системы радиоданных) в диапазоне FMСистема RDS позволяет при настройке на определенную станцию обеспечивать наилучшее качество приема радиосигнала
путем автоматического переключения на другие передатчики, расположенные вдоль маршрута движения автомобиля, которые
работают в стандарте RDS и передают ту же радиопрограмму на других частотах.
Для включения или выключения функции RDS кратко нажмите на кнопку "RDS".
Дисплей будет показывать:
- "RDS" если функция включена;
- "(RDS)" если функция включена, но передатчики, работающие в этой системе, отсутствуют.
Слежение за радиопередатчиками, работающими в стандарте RDS
При включенной функции RDS на дисплей выводится название станции, на которую настроен радиоприемник. По пути движения автомобил я
радиоприемник непрерывно автоматически выбирает передатчик, обеспечивающий наилучшее качество приема выбранной программы.
Прием программ, передающих дорожную информацию
Для включения или выключения функции приема дорожной информации нажмите на кнопку "TA".
Дисплей будет показывать:
- "TA" , если функция включена;
- "(TA)" , если функция включена, но передатчики, работающие в этой системе, отсутствуют.
Передача любых дорожных сообщений имеет приоритет независимо от того, какой источник аудиосигнала включен (радиоприемник,
проигрыватель аудиокассет или CD-проигрыватель).
Если Вы хотите прервать передачу дорожной информации, нажмите на кнопку "ТА". Данная функция будет выключена.
Примечание: дорожная информация передается с заранее установленным уровнем громкости, который не зависит от настроенного
Вами уровня громкости аудиосистемы. Однако этот уровень можно изменить с помощью регулятора громкости. Измененная
регулировка будет занесена в память, и следующее дорожное сообщение будет приниматься с данным уровнем громкости.
Режим слежения за местными радиостанциями
В некоторых регионах передатчики объединены в сеть и передают местные программы в регионах, которые они обслуживают.
Данная функция слежения позволяет слушать с высоким качеством программу при движении через весь регион.
Для включения или выключения этой функции нажмите и удерживайте более 2 секунд кнопку "RDS".
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
94
