2002 Peugeot 406 Инструкция по эксплуатации (in Russian)

1-Сигнализатор незакрытой пробки
топливного бака.
2
-Сигнализатор незакрытой двери.
3
-Индикатор включения ближнего света фар.
4
-Индикатор включения дальнего света фар.
5
-Тахометр.
6
-Индикатор включения левого указателя
поворота.
7
-Центральный сигнализатор неисправности
(STOP).
8
-Сигнализатор минимального уровня топлива.
9
-Указатель уровня топлива. 10
-Указатель пробега до очередного
технического обслуживания, сигнализатор
падения уровня масла в двигателе и
счетчик пробега.
11
-Индикатор включения правого указателя
поворота.
12
-Спидометр.
13
-Сигнализатор засорения сажевого фильтра
(автомобили с дизельным двигателем).
14
-Индикатор включения передних
противотуманных фар.
15
-Индикатор включения задних
противотуманных фонарей.
16
-Сигнализатор работы системы динамической
стабилизации ASR/ESP (только на
автомобилях с бензиновыми двигателями). 17
-Сигнализатор падения уровня охлаждающей
жидкости.
18
-Указатель температуры охлаждающей
жидкости.
19
-Кнопка сброса показаний пробега за
поездку.
20
-Сигнализатор включения стояночного
тормоза и падения уровня тормозной
жидкости.
21
-Сигнализатор непристегнутого ремнябезопасности.
22
-Сигнализатор неисправности подушекбезопасности.
23
-Сигнализатор неисправности АБС.
24
-Сигнализатор автоматической бортовой
системы диагностики двигателя.
25
-Сигнализатор разряда аккумуляторной
батареи.
26
-Индикатор включения свечей накаливания
дизельного двигателя.
27
-Сигнализатор отключенной подушки
безопасности пассажира.
28
-Сигнализатор попадания воды в фильтр
дизельного топлива.
29 - Сигнализатор предельного износа колодок
передних тормозов.
30
-Сигнализатор падения давления масла в
двигателе.
31
-Сигнализатор неисправности электронной
противоугонной системы.
32 - Реостат регулировки яркости подсветки
приборной панели.
33 - Указатель температуры масла в двигателе
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
128

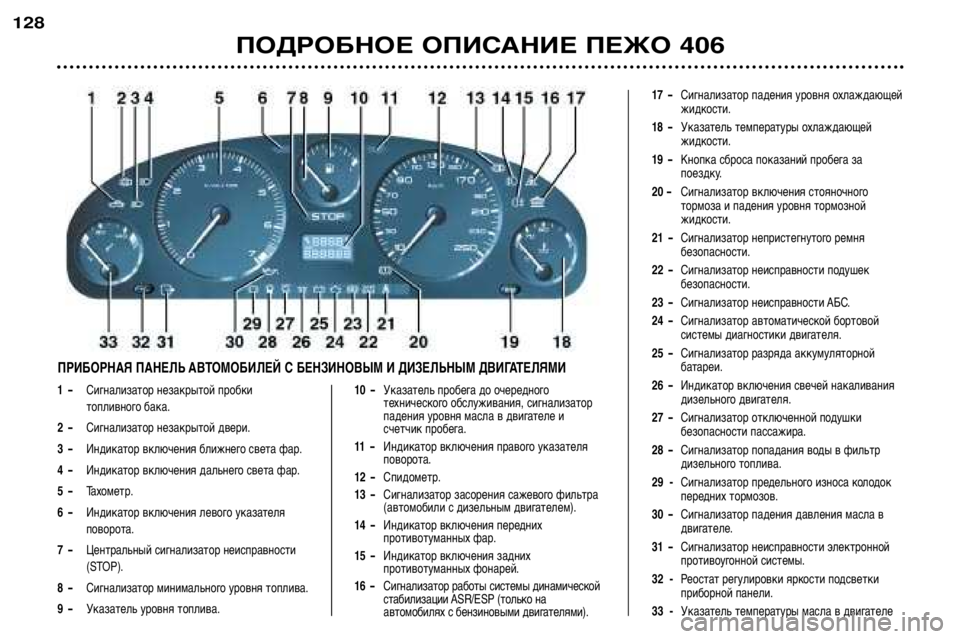

ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С БЕНЗИНОВЫМ И ДИЗЕЛЬНЫМ ДВИГАТЕЛЯМИ

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
129
1 - Сигнализатор незакрытой пробки
топливного бака.
2 - Сигнализатор незакрытой двери.
3 -
Индикатор включения ближнего света фар.4 -Индикатор включения дальнего света фар.5 - Тахометр.
6 - Индикатор включения левого указателя
поворота.
7 - Центральный сигнализатор
неисправности (STOP).
8 - Сигнализатор минимального уровня
топлива в баке.
9 - Указатель уровня топлива.
10 - Указатель пробега до очередного
технического обслуживания,
сигнализатор падения уровня масла в
двигателе исчетчик пробега. 11 -
Индикатор включения правого
указателя поворота.
12 - Спидометр.
13 - Сигнализатор забивания сажевого
фильтра (автомобили с дизельным
двигателем).
14 - Индикатор включения передних
противотуманных фар.
15 - Индикатор включения задних
противотуманных фонарей.
16 - Сигнализатор работы системы
динамической стабилизации ASR/ESP
(только на автомобилях с бензиновыми
двигателями)
17 - Сигнализатор падения уровня
охлаждающей жидкости. 18 -
Указатель температуры охлаждающей
жидкости.
19 - Кнопка сброса показаний пробега за
поездку.
20 - Сигнализатор включения стояночного
тормоза и падения уровня тормозной
жидкости.
21 - Сигнализатор непристегнутого ремнябезопасности.
22 - Сигнализатор неисправности подушекбезопасности.
23 - Сигнализатор неисправности АБС.
24 - Сигнализатор автоматической бортовой
системы диагностики двигателя.
25 - Сигнализатор разряда аккумуляторной
батареи.
26 - Индикатор включения свечей
накаливания дизельного двигателя.
27 - Сигнализатор отключенной подушки
безопасности пассажира.
28 - Сигнализатор попадания воды в фильтр
дизельного топлива
29 - Сигнализатор предельного износа
колодок передних тормозов.
30 - Сигнализатор падения давления масла
в двигателе.
31 - Программы работы автоматической
коробки передач.
32 - Индикатор положения селектора
режимов работы.
33 - Сигнализатор неисправности
электронной противоугонной системы.
34 - Реостат регулировки яркости подсветки
приборной панели.
35 - Указатель температуры масла в
двигателе.

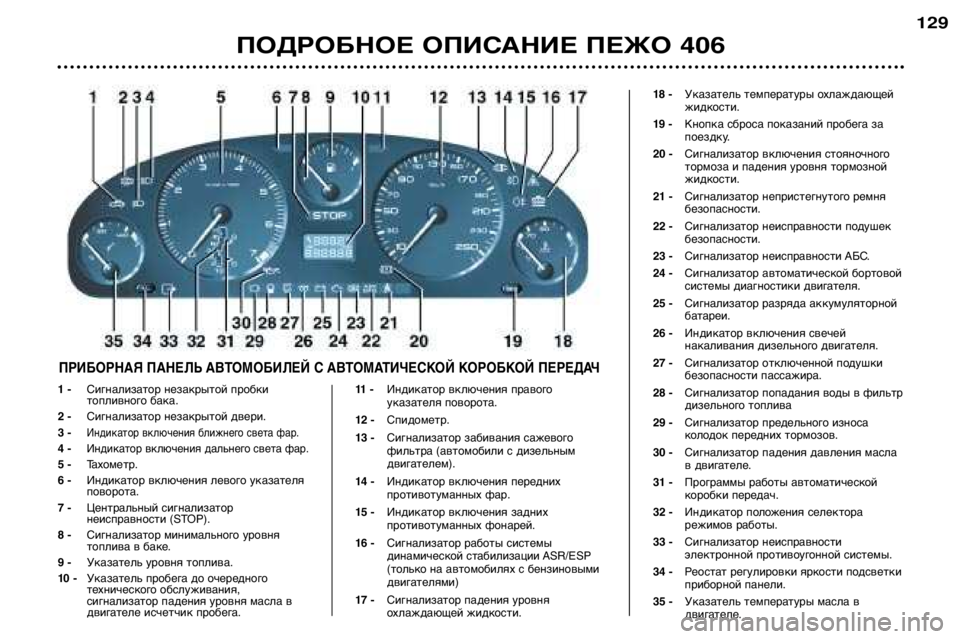

ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

КОНТРОЛЬНЫЕ ПРИБОРЫ
Постоянно включенный или мигающий при работающем двигателе сигнализатор
свидетельствует о нарушении работоспособности или отказе соответствующего
узла или системы автомобиля. Загорание некоторых сигнализаторов может
сопровождаться звуковым сигналом или появлением соответствующего
сообщения на многофункциональном дисплее. Не игнорируйте эти
предупреждения. При первой же возможности обратитесь к дилеру или на
сервисную станцию ПЕЖО.
В случае загорания центрального сигнализатора неисправности STOP в движении,
немедленно остановитесь, соблюдая при этом все необходимые меры
предосторожности.Центральный сигнализатор неисправности (STOP)
Связан с сигнализаторами: "Падение давления масла в двигателе",
"Падение уровня тормозной жидкости", "Указатель температуры
охлаждающей жидкости" и "Неисправность системы распределения
тормозных сил").
Загорается при каждом включении зажигания.
В случае мигания сигнализатора при работающем двигателе немедленно остановитесь.
Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
Сигнализатор падения давления масла в двигателе
Связан с центральным сигнализатором неисправности (STOP).
В случае загорания сигнализатора при работающем двигателе немедленно
остановитесь.
Сигнализатор горит:
– при недостаточном давлении масла в двигателе;
– при недостаточном количестве масла в системе смазки двигателя. Доведите уровень масла до нормы.
Срочно проконсультируйтесь с дилером или на сервисной станции ПЕЖО. Сигнализатор падения
уровня охлаждающей
жидкости
При включении сигнализатора
немедленно остановитесь.
Перед доливом охлаждающей жидкости
дайте остыть двигателю.
Имейте в виду, что в системе
охлаждения имеется избыточное
давление.
Перед снятием крышки расширительного
бачка во избежание получения ожога
поверните ее сначала до первого
щелчка, чтобы снизить давление в
системе охлаждения.
После снижения давления снимите
крышку и долейте охлаждающую
жидкость.
Проконсультируйтесь с дилером или на
сервисной станции ПЕЖО.
Сигнализатор
незакрытой пробки
топливного бака
Загорается, если пробка
топливного бака плохо завернута или
отсутствует.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
130

Сигнализатор включения стояночного тормоза, падения уровня
тормозной жидкости и электронного регулятора тормозных сил
Загорается при каждом включении зажигания.
Сигнализатор горит:
– при включенном или не полностью выключенном стояночном тормозе;
а также, будучи связанным с центральным сигнализатором неисправности (STOP):
– при падении уровня тормозной жидкости в бачке ниже допустимого предела (сигнализатор остается во включенном состоянии и после полного выключения стояночного тормоза);
– загораясь одновременно с сигнализатором АБС, он указывает на неисправность системы АБС и электронногорегулятора тормозных сил.
При включении сигнализатора немедленно остановитесь.
Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
Сигнализатор неисправности антиблокировочной тормозной
системы (АБС)
Сигнализатор загорается на 3 секунды при каждом включении зажигания.
Загорание сигнализатора при скорости движения выше 12 км/ч свидетельствует
о нарушении работоспособности АБС.
При этом полностью сохраняется возможность торможения автомобиля в обычном
режиме с использованием усилителя тормозов.
Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
Сигнализатор засорения
сажевого фильтра (на
автомобилях с дизельным
двигателем)
Загорание этого сигнализатора
сопровождается предупредительным
звуковым сигналом.
Мигание сигнализатора при работающем
двигателе вызвано либо наличием
слишком большого количества сажи в
фильтре, либо слишком долгой работой
двигателя на холостом ходу (из выпускной
трубы идет белый дым). Если двигатель
продолжит работать в этих условиях,
возможно забивание фильтра сажей.
При первой же возможности разгоните
автомобиль до скорости выше 60 км/ч и
двигайтесь с этой скоростью в течение,
как минимум, трех минут, если это
позволяют условия движения.
При загорании сигнализатора немедленно
обратитесь на сервисную станцию ПЕЖО Сигнализатор предельного износа колодок передних тормозов
Если сигнализатор горит, для обеспечения безопасности при первой же
возможности замените тормозные колодки.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
131
Сигнализатор работы
системы динамической
стабилизации (ESP)
Мигает при каждом срабатывании
данной системы. Г орит, не мигая, при торможении, а также
в случае неисправности.

Индикатор отключенной
подушки безопасностипассажира
Загорается в сопровождении
зуммера и сообщения на дисплее.
Если подушка безопасности пассажира
отключена, загорается при включении
зажигания и не гаснет.
Во всех случаях, если этот индикатор
мигает, проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор подушек безопасности
Загорается на шесть секунд сразу
после включения зажигания.
Его загорание при работающем двигателе
сопровождается зуммером и сообщением
на дисплее с указанием причин
неисправности передних, боковых или
оконных подушек безопасности.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор попадания воды в фильтр дизельного топлива
(в зависимости от страны поставки)
Срочно проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
Возможен выход из строя системы впрыска.
Индикатор включения свечей накаливания дизельного двигателя
Если температура двигателя достаточно высока, индикатор не загорится, и Вы
можете сразу запускать двигатель.
Если индикатор загорелся, необходимо дождаться его выключения, прежде чем
включать стартер.
Сигнализатор автоматической бортовой системы диагностики
двигателя
Загорается при каждом включении зажигания.
Постоянное горение сигнализатора при работающем двигателе свидетельствует о
нарушении работоспособности системы очистки отработавших газов.
Если сигнализатор мигает при работающем двигателе, значит, неисправны или система
впрыска топлива, или система зажигания. В этом случае может выйти из строя
каталитический нейтрализатор (касается только бензиновых двигателей).
Срочно проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
Сигнализатор разряда аккумуляторной батареи
Загорается при каждом включении зажигания.
Загорание сигнализатора при работающем двигателе свидетельствует об:
– отказе электрической цепи заряда батареи;
– ослаблении крепления клемм батареи или стартера;
– обрыве или ослаблении натяжения ремня привода генератора;
– отказе генератора.
Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
132

Сигнализатор незакрытой двери
При работающем двигателе этот
сигнализатор указывает, что одна из
дверей плохо закрыта или багажник
открыт.
Сигнализатор неисправности
электронной противоугоннойсистемы
Он указывает на нарушение
работоспособности электронной противоугонной
системы. Проконсультируйтесь с дилером или на
сервисной станции ПЕЖО.
Сигнализатор
минимального уровнятоплива
С момента загорания
сигнализатора автомобиль может проехать с
оставшимся резервом топлива не менее 50 км
(емкость топливного бака составляет примерно
70 литров).
Указатель температуры
охлаждающей жидкости
Если стрелка находится в зоне А-
температура соответствует норме.
Если стрелка находится в зоне В-
температура слишком высока. Загорается
центральный сигнализатор неисправности
STOP.
Остановка обязательна.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор непристегнутого
ремня безопасности
Сигнализатор загорается при
работающем двигателе, если водитель
не пристегнул ремень безопасности.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
133

Сигнализатор незакрытой двери
При работающем двигателе этот
сигнализатор указывает, что одна из
дверей плохо закрыта или багажник
открыт.
Сигнализатор неисправности
электронной противоугоннойсистемы
Он указывает на нарушение
работоспособности электронной противоугонной
системы. Проконсультируйтесь с дилером или на
сервисной станции ПЕЖО.
Сигнализатор
минимального уровнятоплива
С момента загорания
сигнализатора автомобиль может проехать с
оставшимся резервом топлива не менее 50 км
(емкость топливного бака составляет примерно
70 литров).
Указатель температуры
охлаждающей жидкости
Если стрелка находится в зоне А-
температура соответствует норме.
Если стрелка находится в зоне В-
температура слишком высока. Загорается
центральный сигнализатор неисправности
STOP.
Остановка обязательна.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор непристегнутого
ремня безопасности
Сигнализатор загорается при
работающем двигателе, если водитель
не пристегнул ремень безопасности.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
133

Реостат регулировки
яркости подсветки
приборной панели.
При включенном наружном освещении
нажмите на кнопку, чтобы интенсивность
подсветки приборной панели начала
изменяться. Когда яркость подсветки
достигнет минимального (или
максимального) значения, отпустите
кнопку, а затем нажмите ее снова, чтобы
увеличить (или уменьшить) яркость.
Когда яркость подсветки достигнет
желаемого значения, отпустите кнопку.
Кнопка установки
на ноль счетчика
дневного пробега
При включенном зажигании нажмите на
кнопку. Дисплей, расположенный на приборной панели
После включения зажигания он последовательно выполняет три функции:
- указателя уровня масла в двигателе;
- указателя пробега до очередного технического обслуживания;
- счетчика пробега.
Указатель уровня масла в двигателе
После включения зажигания загорается на 5 секунд указатель уровня масла в двигателе, а затем
на 5 секунд загорается указатель пробега, оставшегося до очередного технического обслуживания.
Максимум
Если проверка при помощи масляного щупа подтверждает сообщение о
превышении уровня, лишнее масло может вывести двигатель из строя.
Срочно обратитесь на сервисную станцию ПЕЖО. Минимум
Проверьте уровень с помощью масляного щупа и доведите его до нормы.
Показания будут точными, если автомобиль установлен на горизонтальной
площадке, а с момента остановки двигателя прошло не менее 10 минут.
Недостаточное количество масла
Обязательно долейте масло до нормы, иначе возможно серьезное
повреждение двигателя.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406
134
