Page 137 of 166

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
36
ЗАМЕНА КОЛЕСА

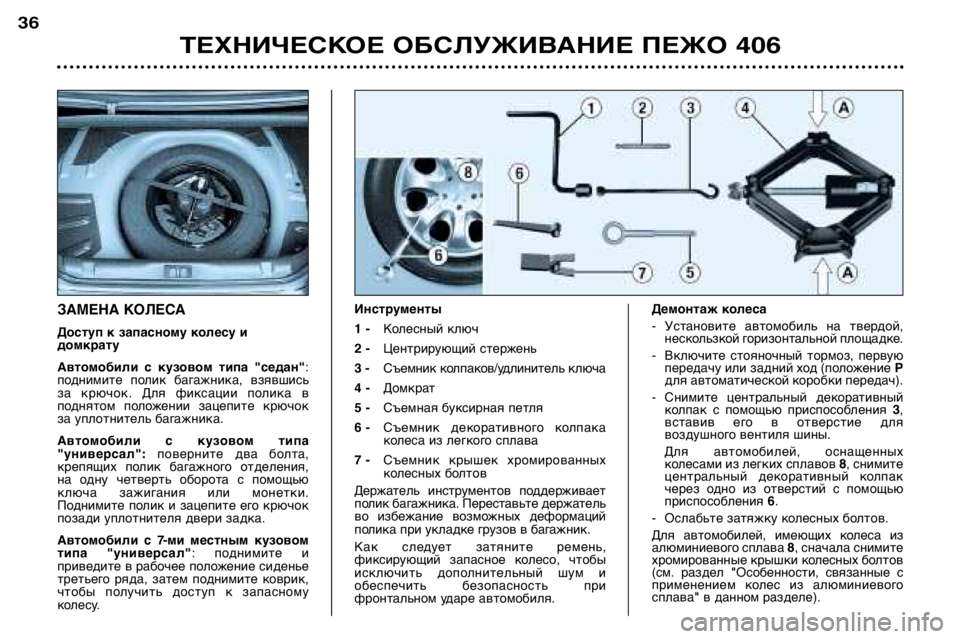

Доступ к запасному колесу и домкрату
Автомобили с кузовом типа "седан":
поднимите полик багажника, взявшись
за крючок. Для фиксации полика в
поднятом положении зацепите крючок
за уплотнитель багажника.
Автомобили с кузовом типа "универсал": поверните два болта,
крепящих полик багажного отделения,
на одну четверть оборота с помощью
ключа зажигания или монетки.
Поднимите полик и зацепите его крючок
позади уплотнителя двери задка.
Автомобили с 7-ми местным кузовом
типа "универсал" : поднимите и
приведите в рабочее положение сиденье
третьего ряда, затем поднимите коврик,
чтобы получить доступ к запасному
колесу. Инструменты
1 -
Колесный ключ
2 - Центрирующий стержень
3 - Съемник колпаков/удлинитель ключа
4 - Домкрат
5 - Съемная буксирная петля
6 - Съемник декоративного колпака
колеса из легкого сплава
7 - Съемник крышек хромированных
колесных болтов
Держатель инструментов поддерживает
полик багажника. Переставьте держатель
во избежание возможных деформаций
полика при укладке грузов в багажник.
Как следует затяните ремень,
фиксирующий запасное колесо, чтобы
исключить дополнительный шум и
обеспечить безопасность при
фронтальном ударе автомобиля. Демонтаж колеса
- Установите автомобиль на твердой,
нескользкой горизонтальной площадке.
- Включите стояночный тормоз, первую передачу или задний ход (положение Р
для автоматической коробки передач).
- Снимите центральный декоративный колпак с помощью приспособления 3,
вставив его в отверстие для
воздушного вентиля шины.
Для автомобилей, оснащенных
колесами из легких сплавов 8, снимите
центральный декоративный колпак
через одно из отверстий с помощьюприспособления 6.
- Ослабьте затяжку колесных болтов.
Для автомобилей, имеющих колеса из
алюминиевого сплава 8, сначала снимите
хромированные крышки колесных болтов
(см. раздел "Особенности, связанные с
применением колес из алюминиевого
сплава" в данном разделе).
Page 138 of 166

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
37

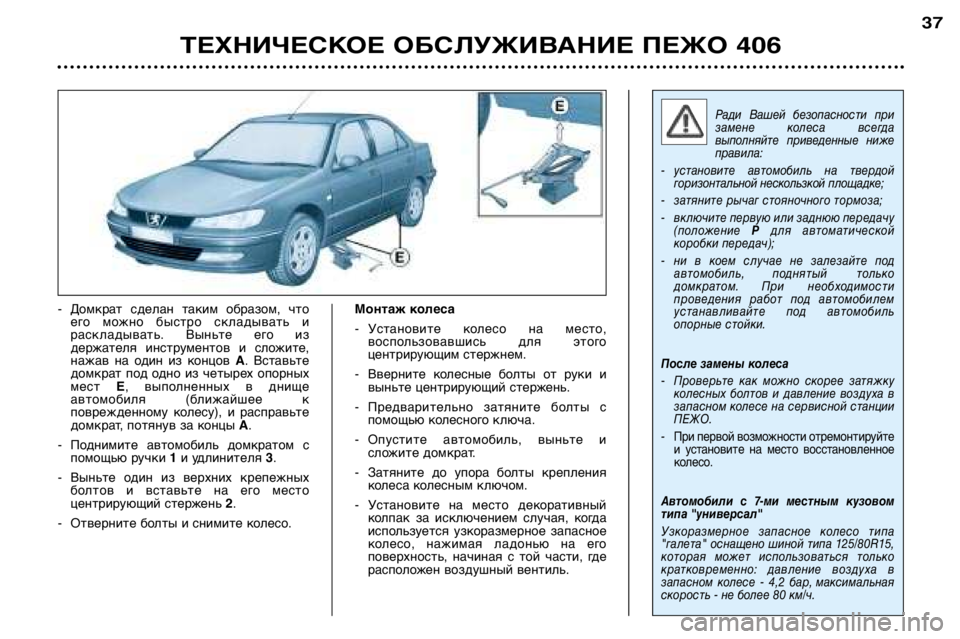

- Домкрат сделан таким образом, чтоего можно быстро складывать и
раскладывать. Выньте его из
держателя инструментов и сложите,
нажав на один из концов А. Вставьте
домкрат под одно из четырех опорныхмест Е, выполненных в днище
автомобиля (ближайшее к
поврежденному колесу), и расправьте
домкрат, потянув за концы А.
- Поднимите автомобиль домкратом с помощью ручки 1и удлинителя 3.
- Выньте один из верхних крепежных болтов и вставьте на его место
центрирующий стержень 2.
- Отверните болты и снимите колесо. Монтаж колеса
- Установите колесо на место,
воспользовавшись для этого
центрирующим стержнем.
- Вверните колесные болты от руки и выньте центрирующий стержень.
- Предварительно затяните болты с помощью колесного ключа.
- Опустите автомобиль, выньте и сложите домкрат.
- Затяните до упора болты крепления колеса колесным ключом.
- Установите на место декоративный колпак за исключением случая, когда
используется узкоразмерное запасное
колесо, нажимая ладонью на его
поверхность, начиная с той части, где
расположен воздушный вентиль.
Ради Вашей безопасности при
замене колеса всегда
выполняйте приведенные ниже
правила:
- установите автомобиль на твердой горизонтальной нескользкой площадке;
- затяните рычаг стояночного тормоза;
- включите первую или заднюю передачу (положение Р для автоматической
коробки передач);
- ни в коем случае не залезайте под автомобиль, поднятый только
домкратом. При необходимости
проведения работ под автомобилем
устанавливайте под автомобиль
опорные стойки.
После замены колеса - Проверьте как можно скорее затяжку
колесных болтов и давление воздуха в
запасном колесе на сервисной станцииПЕЖО.
- При первой возможности отремонтируйте
и установите на место восстановленное
колесо.
Автомобили с 7-ми местным кузовом
типа "универсал"
Узкоразмерное запасное колесо типа
"галета" оснащено шиной типа 125/80R15,
которая может использоваться только
кратковременно: давление воздуха в
запасном колесе - 4,2 бар, максимальная
скорость - не более 80 км/ч.
Page 139 of 166

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
38

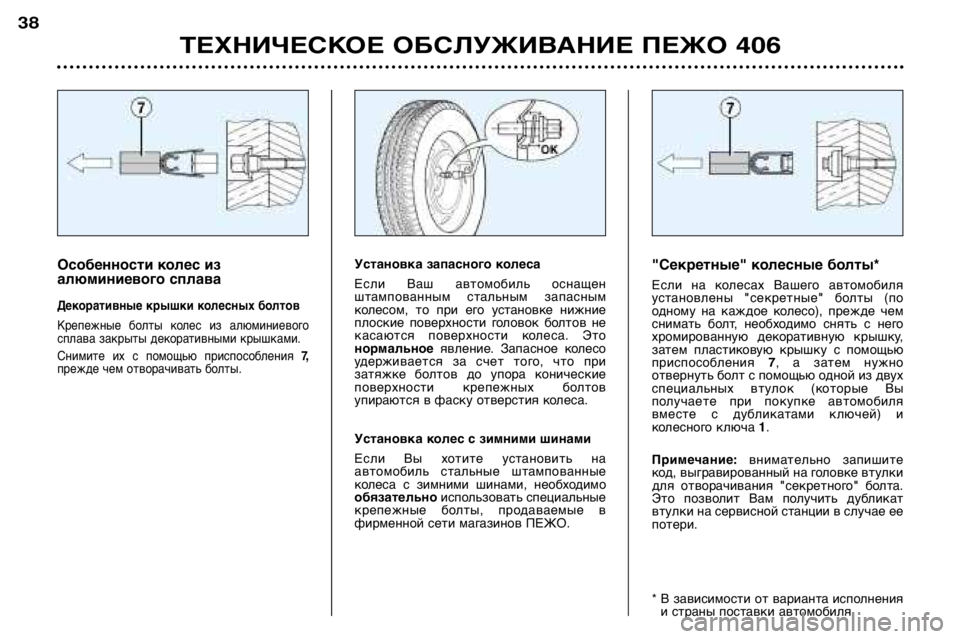

"Секретные" колесные болты*
Если на колесах Вашего автомобиля
установлены "секретные" болты (по
одному на каждое колесо), прежде чем
снимать болт, необходимо снять с него
хромированную декоративную крышку,
затем пластиковую крышку с помощьюприспособления 7, а затем нужно
отвернуть болт с помощью одной из двух
специальных втулок (которые Вы
получаете при покупке автомобиля
вместе с дубликатами ключей) и
колесного ключа 1.
Примечание: внимательно запишите
код, выгравированный на головке втулки
для отворачивания "секретного" болта.
Это позволит Вам получить дубликат
втулки на сервисной станции в случае еепотери.
* В зависимости от варианта исполнения и страны поставки автомобиля. Особенности колес из
алюминиевого сплава
Декоративные крышки колесных болтов
Крепежные болты колес из алюминиевого
сплава закрыты декоративными крышками.
Снимите их с помощью приспособления 7,
прежде чем отворачивать болты.
Установка запасного колеса
Если Ваш автомобиль оснащен
штампованным стальным запасным
колесом, то при его установке нижние
плоские поверхности головок болтов не
касаются поверхности колеса. Этонормальное явление. Запасное колесо
удерживается за счет того, что при
затяжке болтов до упора конические
поверхности крепежных болтов
упираются в фаску отверстия колеса.
Установка колес с зимними шинами
Если Вы хотите установить на
автомобиль стальные штампованные
колеса с зимними шинами, необходимообязательно использовать специальные
крепежные болты, продаваемые в
фирменной сети магазинов ПЕЖО.
Page 140 of 166

Лампы с колбой оранжевого
цвета должны заменяться
лампами с теми же
характеристиками и того же
цвета.
В определенных погодно-
климатических условиях (например,
низкой температуре, высокой
влажности и т.д.) кратковременное
появление конденсата на
внутренней поверхности стекол
фар не является аномальным: он
исчезает в течение нескольких минут
после включения фар.

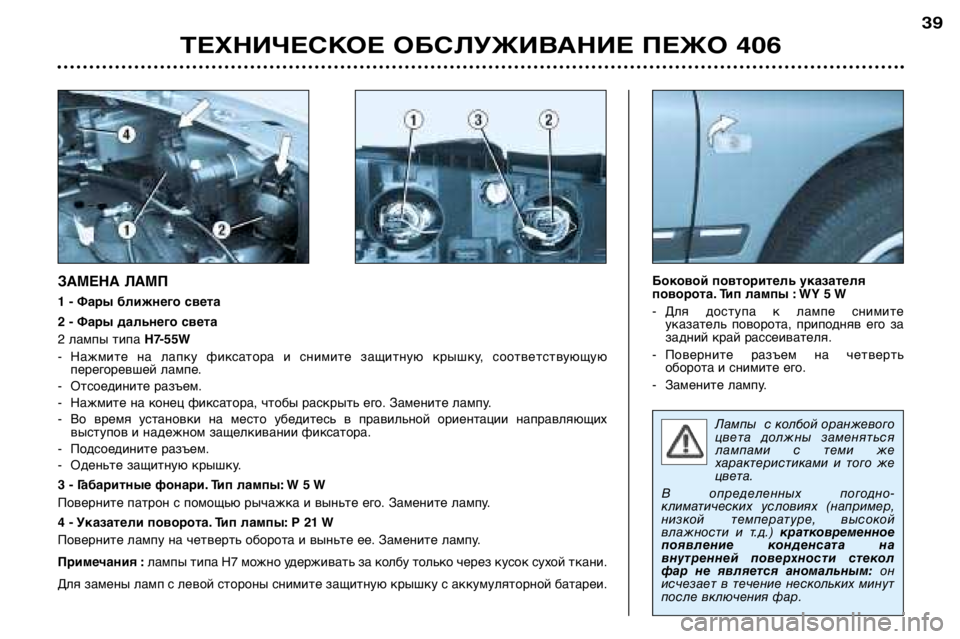

ЗАМЕНА ЛАМП
1 - Фары ближнего света
2 - Фары дальнего света 2 лампы типа H7-55W
- Нажмите на лапку фиксатора и снимите защитную крышку, соответствующую перегоревшей лампе.
- Отсоедините разъем.
- Нажмите на конец фиксатора, чтобы раскрыть его. Замените лампу.
- Во время установки на место убедитесь в правильной ориентации направляющих выступов и надежном защелкивании фиксатора.
- Подсоедините разъем.
- Оденьте защитную крышку.
3 - Габаритные фонари. Тип лампы: W 5 W
Поверните патрон с помощью рычажка и выньте его. Замените лампу.
4 - Указатели поворота. Тип лампы: P 21 W
Поверните лампу на четверть оборота и выньте ее. Замените лампу.
Примечания : лампы типа H7 можно удерживать за колбу только через кусок сухой ткани.
Для замены ламп с левой стороны снимите защитную крышку с аккумуляторной батареи. Боковой повторитель указателя
поворота. Тип лампы : WY 5 W
- Для доступа к лампе снимите
указатель поворота, приподняв его за
задний край рассеивателя.
- Поверните разъем на четверть оборота и снимите его.
- Замените лампу.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
39
Page 141 of 166

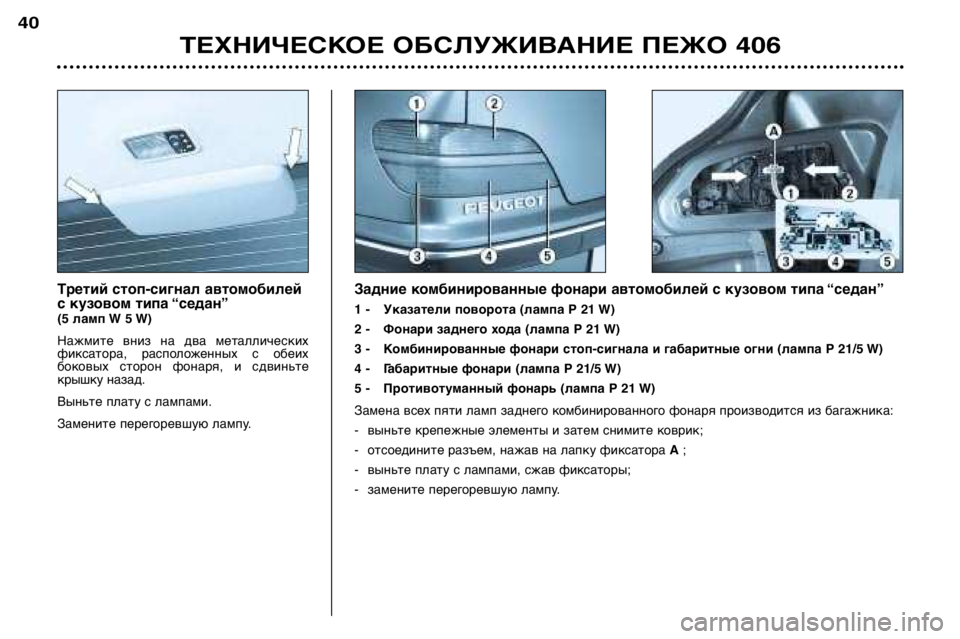

Третий стоп-сигнал автомобилей
с кузовом типа “седан”
(5 ламп W 5 W)
Нажмите вниз на два металлических
фиксатора, расположенных с обеих
боковых сторон фонаря, и сдвиньте
крышку назад.
Выньте плату с лампами.
Замените перегоревшую лампу.Задние комбинированные фонари автомобилей с кузовом типа “седан”
1 - Указатели поворота (лампа P 21 W)
2 - Фонари заднего хода (лампа P 21 W)
3 - Комбинированные фонари стоп-сигнала и габаритные огни (лампа P 21/5 W)
4 - Г
абаритные фонари (лампа P 21/5 W)
5 - Противотуманный фонарь (лампа P 21 W)
Замена всех пяти ламп заднего комбинированного фонаря производится из багажника:
- выньте крепежные элементы и затем снимите коврик;
- отсоедините разъем, нажав на лапку фиксатора А;
- выньте плату с лампами, сжав фиксаторы;
- замените перегоревшую лампу.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
40
Page 142 of 166

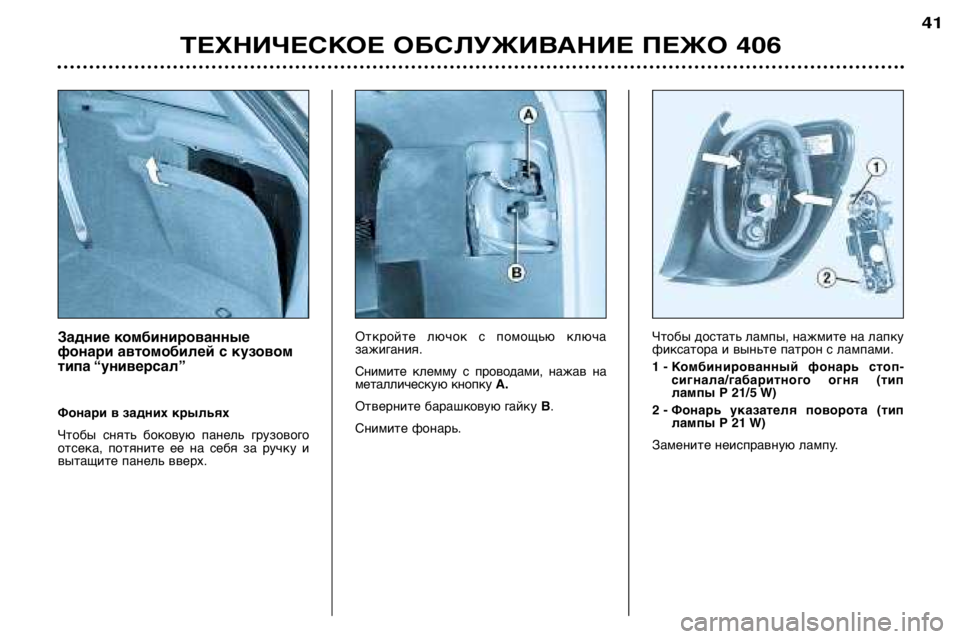

Задние комбинированные
фонари автомобилей с кузовом
типа “универсал”
Фонари в задних крыльях
Чтобы снять боковую панель грузового
отсека, потяните ее на себя за ручку и
вытащите панель вверх. Откройте лючок с помощью ключа
зажигания.
Снимите клемму с проводами, нажав на
металлическую кнопку
А.
Отверните барашковую гайку В.
Снимите фонарь. Чтобы достать лампы, нажмите на лапку
фиксатора и выньте патрон с лампами.
1 - Комбинированный фонарь стоп-
сигнала/габаритного огня (тип
лампы P 21/5 W)
2 - Фонарь указателя поворота (тип лампы P 21 W)
Замените неисправную лампу.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
41
Page 143 of 166

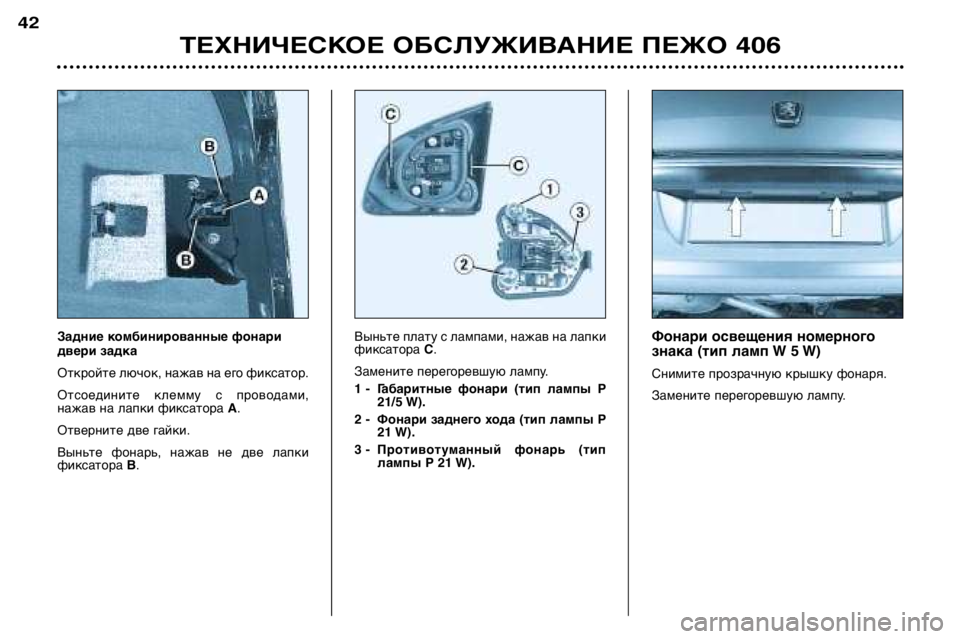

Задние комбинированные фонари
двери задка
Откройте лючок, нажав на его фиксатор.
Отсоедините клемму с проводами,
нажав на лапки фиксатора А.
Отверните две гайки.
Выньте фонарь, нажав не две лапки
фиксатора В. Выньте плату с лампами, нажав на лапки
фиксатора
С.
Замените перегоревшую лампу.
1 - Г абаритные фонари (тип лампы Р
21/5 W).
2 - Фонари заднего хода (тип лампы Р 21 W).
3 - Противотуманный фонарь (тип лампы Р 21 W). Фонари освещения номерного
знака (тип ламп W 5 W)
Снимите прозрачную крышку фонаря.
Замените перегоревшую лампу.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
42
Page 144 of 166

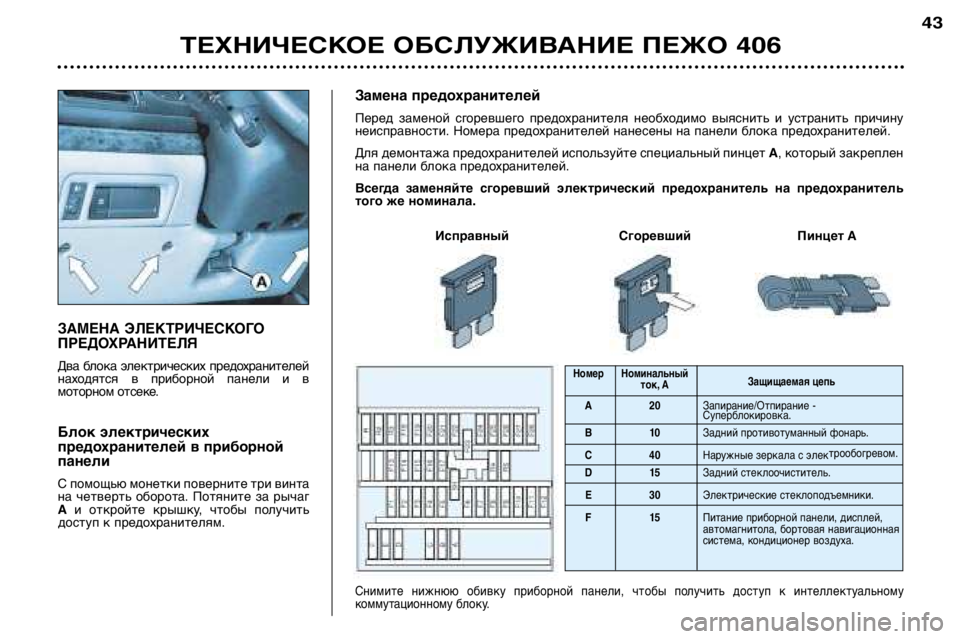

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДОХРАНИТЕЛЯ
Два блока электрических предохранителей
находятся в приборной панели и в
моторном отсеке.
Блок электрических
предохранителей в приборнойпанели
С помощью монетки поверните три винта
на четверть оборота. Потяните за рычагАи откройте крышку, чтобы получить
доступ к предохранителям. Замена предохранителей
Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину
неисправности. Номера предохранителей нанесены на панели блока предохранителей.
Для демонтажа предохранителей используйте специальный пинцет
А, который закреплен
на панели блока предохранителей.
Всегда заменяйте сг оревший электрический предохранитель на предохранитель
того же номинала.
Исправный Сгоревший Пинцет А
Снимите нижнюю обивку приборной панели, чтобы получить доступ к интеллектуальному
коммутационному блоку.
НомерНоминальный
Защищаемая цепь
ток, А
A 20 Запирание/Отпирание - Суперблокировка.
B1 0 Задний противотуманный фонарь.
C 40 Наружные зеркала с элек трообогревом.
D1 5 Задний стеклоочиститель.
E 30 Электрические стеклоподъемники.
F1 5 Питание приборной панели, дисплей,
автомагнитола, бортовая навигационная
система, кондиционер воздуха.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
43
