ONDERHOUD VAN UW 306
38
ACHTERLICHTEN (BREAK)
- Open het zijvak in de bagageruimte.
- Verwijder het afdekplaatje.
- Draai de vleugelmoer aan de bin-
nenzijde los.
- Draai de vleugelmoer aan de bui- tenzijde van de auto los.
Gebruik de wielsleutel om de achter- lichtunit los te nemen. Let op: Gebruik deze sleutel nooit bij
het plaatsen van de achterlichtunit.
- Verwijder de achterlichtunit.
- Neem de stekker los door op het metalen stangetje te drukken.
- Druk de lippen in en trek de fitting los.
- Vervang de defecte lamp. Mistachterlicht P21W Dit is in de bumper aangebracht.3e remlicht 5 lampen W5WDruk de beschermkap bij de uitspa- ringen
Ain en trek de beschermkap
los. Druk de borglippen Bin om de lamp-
houder los te nemen.
Vervang de defecte lamp.
1 Richtingaanwijzer PY21W
amberkleur.
2 Achteruitrijlichten P21W.
3 Rem-/achterlichten P21/5W.
De lampen moeten worden vervangen doorlampen met dezelfde spe-
cificaties en kleur.
A
BB
A

ONDERHOUD VAN UW 30639
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwijderde afdekplaat om bij de zekeringen tekomen.Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast.
Maak gebruik van de in de kast aangebrachte speciale tang A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
GOED DEFECT TANG A

ONDERHOUD VAN UW 306
42
Bij het ontwerp van het elektrische circuit van uwauto is reeds rekeninggehouden met demontage van extra uitrus-
ting zowel af fabriek als naderhand.
Raadpleeg uw PEUGEOT-service- punt alvorens u andere elektrischevoorzieningen of accessoires in uwauto installeert of laat installeren. Sommige elektrische accessoires of de wijze waarop die zijn gemon-teerd kunnen nadelige in-vloedhebben op de werking van uwauto, bijvoorbeeld op de elektro-nische bedieningssystemen, op hetaudiosysteem of op het laadcircuit. PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit hetverhelpen van storingen veroor-zaakt door de installatie van extraaccessoires die niet doorPEUGEOT aanbevolen en gele-verd worden of door voorzieningendie niet volgens de voorschriftenvan PEUGEOT zijn ge•nstalleerd.Dit geldt met name voor appara-tuur met een stroomverbruik vanmeer dan 10 milliamp **De hoofdzekeringen zorgen voor een extra beveiliging van
de elektrische installatie. Werkzaam-heden aan de hoofdzekeringendienen door een PEUGEOT service-punt uitgevoerd te worden.
ZEKERINGENKAST
MOTORRUIMTE* Maak het deksel los om de zekerin- genkast (naast de accu) in de motor-ruimte te openen. Sluit na de werkzaamheden het deksel zorgvuldig.
* Volgens uitvoering.
Zekering Amp Functies* 1** 40A Voeding stuurslot
2** 60A Voeding sloten - Bediening verlichting - Aanjager ventilatie/verwarming - Relais mistlampen voor - Diagnosestekker
3** 60A Voeding elektronische eenheid ABS
4** 60A Voeding + Permanent zekeringenkast

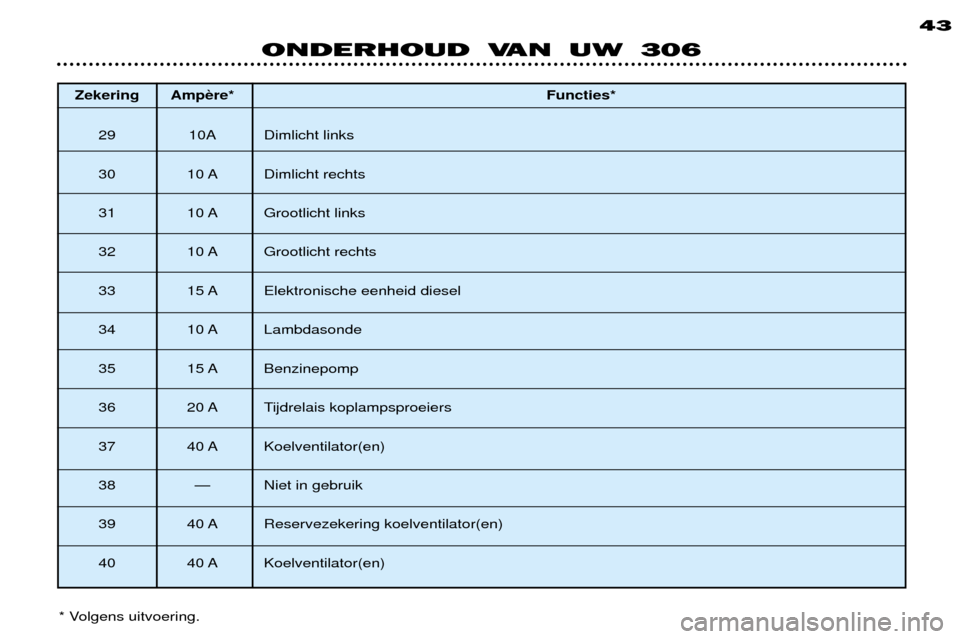

Zekering AmpFuncties*
29 10A Dimlicht links
30 10 A Dimlicht rechts
31 10 A Grootlicht links
32 10 A Grootlicht rechts
33 15 A Elektronische eenheid diesel
34 10 A Lambdasonde
35 15 A Benzinepomp
36 20 A Tijdrelais koplampsproeiers
37 40 A Koelventilator(en)
38 Ñ Niet in gebruik
39 40 A Reservezekering koelventilator(en)
40 40 A Koelventilator(en) 43
* Volgens uitvoering.
ONDERHOUD VAN UW 306

ONDERHOUD VAN UW 30639
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwijderde afdekplaat om bij de zekeringen tekomen.Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast.
Maak gebruik van de in de kast aangebrachte speciale tang A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
GOED DEFECT TANG A

ZEKERINGENKAST DASHBOARD Zekeringenkast met 28 zekeringenZekering Amp Functies*
1 Ñ Niet in gebruik
2 7,5 A Elektronische eenheid automatische transmissie of waarschuwingszoemer te hoge snelheid
3 5 A Elektronische eenheid ABS45 A
Instrumentenpaneel Ð Centrale eenheid beveiling Ð Eenheid koelvloeistoftemperatuur Ð Verlichting schakel- standindicatie (autom.) Ð Relais automatische transmissie Ð Uitschakelen airbag aan passagierszijde
5 25 ASchakelaar achteruitrijlichten Ð Relais automatische transmissie Ð Remlichtschakelaar Ð MVO-relais Ð Relaiskoelventilator Ð Drukschakelaar Ð Compressorrelais
6 5 A Instrumentenpaneel Ð Centrale eenheid beveiling Ð Verklikkerlampje alarm Ð Klokje Ð Verlich-
ting bagageruimte Ð Radio-antenne
7 30 A Verwarming achterruit en buitenspiegels
8 20 A Centrale eenheid beveiliging Ð Autoradio
9 20 A Elektronische eenheid injectie Ð Relais koelventilator Ð Eenheid koelvloeistoftemperatuur
10 20 A Alarmknipperlichten Ð Plafonnier v——r en achter 11 10 A
Verlichting instrumentenpaneel Ð Waarschuwingszoemer verlichting Ð Klokje Ð Dimmer dashboardverlichting - Parkeerverlichting
12 10 A Mistachterlicht
13 Ñ Niet in gebruik
14 30 A Relais ruitbediening achter en stoelverwarming
ONDERHOUD VAN UW 306
40
* Volgens uitvoering.

Zekering AmpFuncties*
15 20A Stekkerdoos trekhaak
16 30 A Relais ruitbediening v——r en schuifdak
17 20 A Claxonschakelaar
18 10 A Mistlampen v——r
19 10 A Achterlicht rechts
20 30 A Ventilatie Ð Verwarming Ð Airconditioning
21 10 A Achterlicht links Ð Kentekenplaatverlichting Ð Parkeerlicht v——r
22 10 A Relais ventilatie Ð Schakelaar verwarming achterruit en buitenspiegels
23 20 A Aansteker
24 Ñ Niet in gebruik
25 10 A Autoradio
26 30 A Schakelaar ruitenwisser v——r en ruitensproeierpomp Ð Ruitenwissermotor v——r Ð Interval rui- tenwisser of relais regensensor
27 15 A
Verlichting dashboardkastje Ð Richtingaanwijzers Ð Schakelaar elektrisch verstelbare buitenspiegels Ð Pla-
fonniers/kaartleeslampje Ð Make-upspiegel Ð Regensensor Ð Temperatuursensor interieur
28 15 AKlokje Ð Buitentemperatuur Ð Relais ruitbediening en stoelverwarming Ð Ruitenwisser achter Ð Schuifdak 41
ONDERHOUD VAN UW 306
* Volgens uitvoering.

ONDERHOUD VAN UW 306
44
ACCU Laden met behulp van een acculader:
- maak de accupoolklemmen los, te beginnen met de (Ð) kabel,
- volg de aanwijzingen van de fabrikant op de accu,
- sluit de accukabels weer aan, te beginnen met de (+) kabel,
- controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijn meteen (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en de klemmen.
Starten met een hulpaccu:
- sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
- sluit de groene of zwarte kabel op de (Ð) pool van de hulpaccu aan,
- sluit het andere uiteinde van de groene of zwarte kabel op een zo ver mogelijk van de accu verwijderd massapunt van de te starten auto aan.
Stel de startmotor in werking en start de motor.

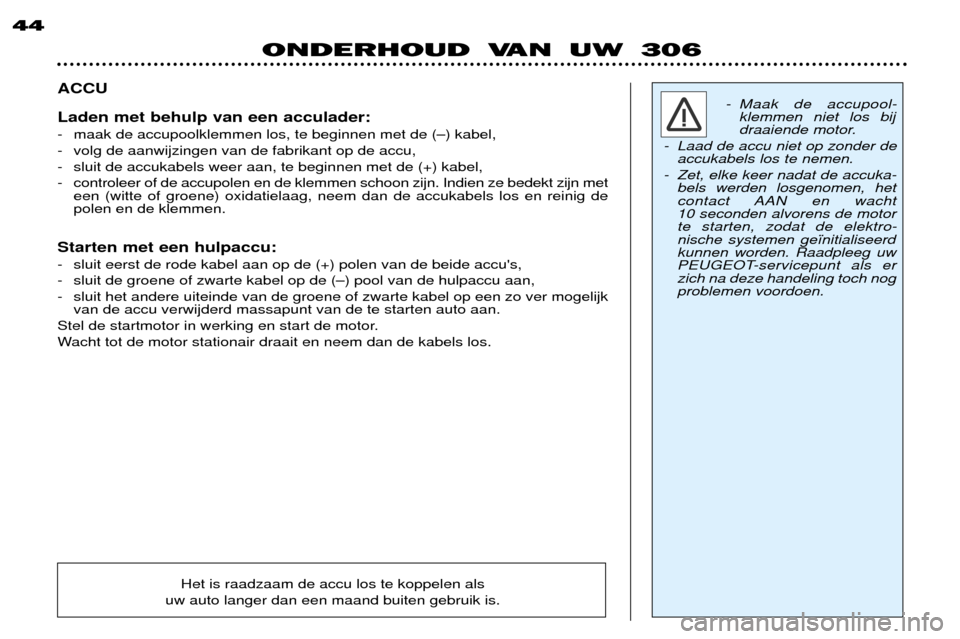

Wacht tot de motor stationair draait en neem dan de kabels los. - Maak de accupool-
klemmen niet los bij
draaiende motor.
- Laad de accu niet op zonder de accukabels los te nemen.
- Zet, elke keer nadat de accuka- bels werden losgenomen, het
contact AAN en wacht 10 seconden alvorens de motorte starten, zodat de elektro-nische systemen ge•nitialiseerdkunnen worden. Raadpleeg uw
PEUGEOT-servicepunt als erzich na deze handeling toch nogproblemen voordoen.
Het is raadzaam de accu los te koppelen als
uw auto langer dan een maand buiten gebruik is.
