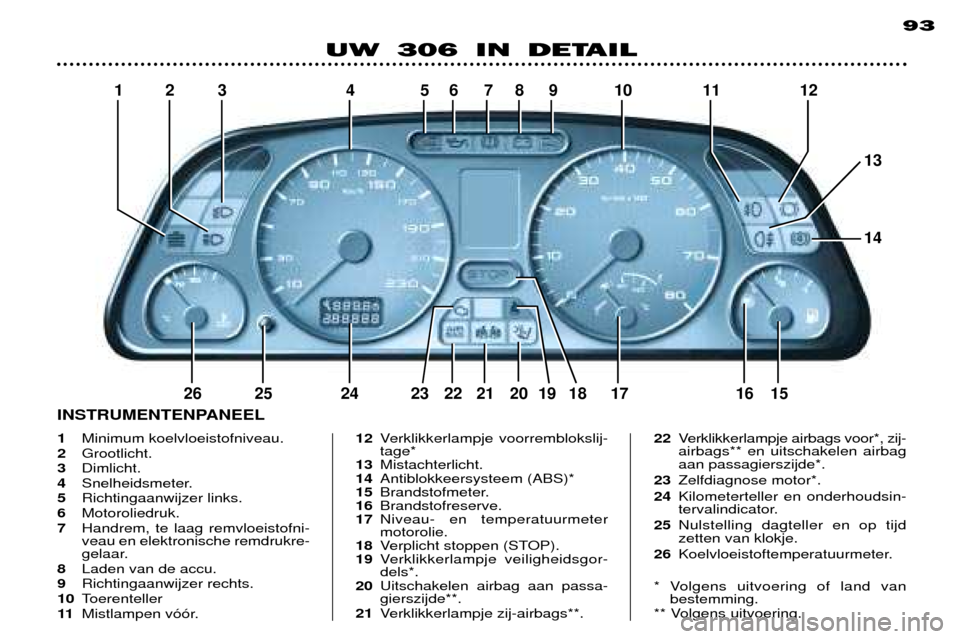

2002 Peugeot 306 Break Handleiding (in Dutch)

5678 910 11 12 13 14 15
4 321
26 25 24 23 22 21 20 19 18 17 16
92
UW 306 IN DETAIL
1 Minimum koelvloeistofniveau*.
2 Grootlicht.
3 Voorgloeien (diesel).
4 Dimlicht.
5 Water in brandstoffilter* (diesel).
6 Snelheidsmeter.
7 Richtingaanwijzer links.
8 Motoroliedruk.
9
Handrem, te laag remvloeistofniveau en
elektronische remdrukregelaar.
10 Laden van de accu.
11 Richtingaanwijzer rechts. 12
Toerenteller.
13 Mistlampen v——r*.
14 Mistachterlicht.
15 Antiblokkeersysteem (ABS)*
16 Brandstofmeter.
17 Brandstofreserve.
18 Verplicht stoppen (STOP).
19 Verklikkerlampje veiligheidsgor-dels*.
20 Uitschakelen airbag aan passa- gierszijde**.
21 Verklikkerlampje zij-airbags**. 22
Verklikkerlampje airbags voor*, zij- airbags** en uitschakelen airbagaan passagierszijde*.
23 Zelfdiagnose motor*.
24 Kilometerteller en onderhoudsin-
tervalindicator.
25 Nulstelling dagteller en op tijdzetten van klokje.
26 Koelvloeistoftemperatuurmeter.
* Volgens uitvoering of land van bestemming.
** Volgens uitvoering.

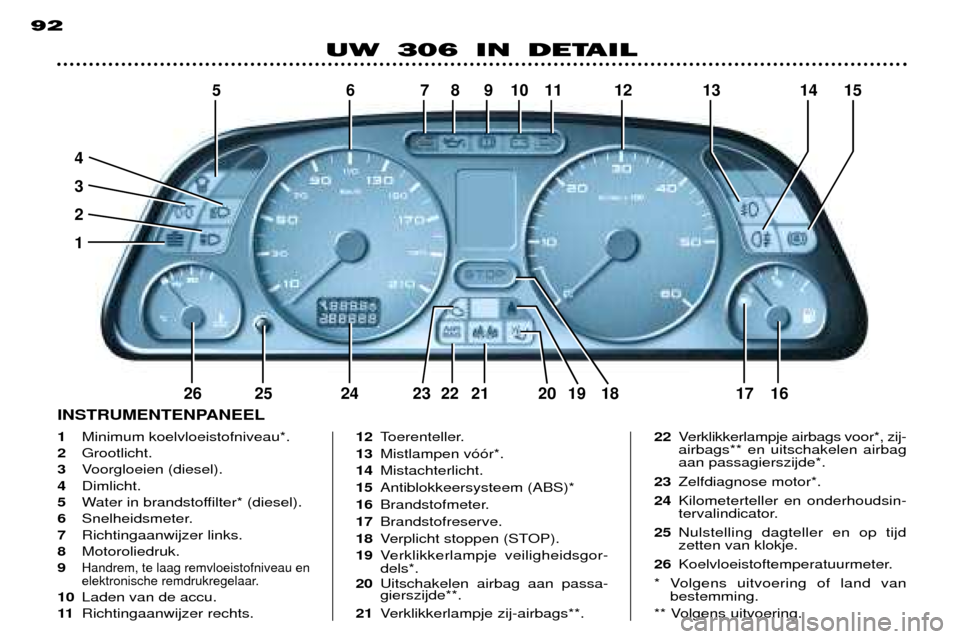

INSTRUMENTENPANEEL

12 3 4 56789 10 11 1 2
26 25 24 23 22 21 20 19 18 17 16 15
13 14
93
UW 306 IN DETAIL
1Minimum koelvloeistofniveau.
2 Grootlicht.
3 Dimlicht.
4 Snelheidsmeter.
5 Richtingaanwijzer links.
6 Motoroliedruk.
7 Handrem, te laag remvloeistofni- veau en elektronische remdrukre-
gelaar.
8 Laden van de accu.
9 Richtingaanwijzer rechts.
10 Toerenteller
11 Mistlampen v——r. 12
Verklikkerlampje voorremblokslij-tage*
13 Mistachterlicht.
14 Antiblokkeersysteem (ABS)*
15 Brandstofmeter.
16 Brandstofreserve.
17 Niveau- en temperatuurmetermotorolie.
18 Verplicht stoppen (STOP).
19 Verklikkerlampje veiligheidsgor-dels*.
20 Uitschakelen airbag aan passa-gierszijde**.
21 Verklikkerlampje zij-airbags**. 22
Verklikkerlampje airbags voor*, zij-airbags** en uitschakelen airbagaan passagierszijde*.
23 Zelfdiagnose motor*.
24 Kilometerteller en onderhoudsin-
tervalindicator.
25 Nulstelling dagteller en op tijdzetten van klokje.
26 Koelvloeistoftemperatuurmeter.
* Volgens uitvoering of land van bestemming.
** Volgens uitvoering.

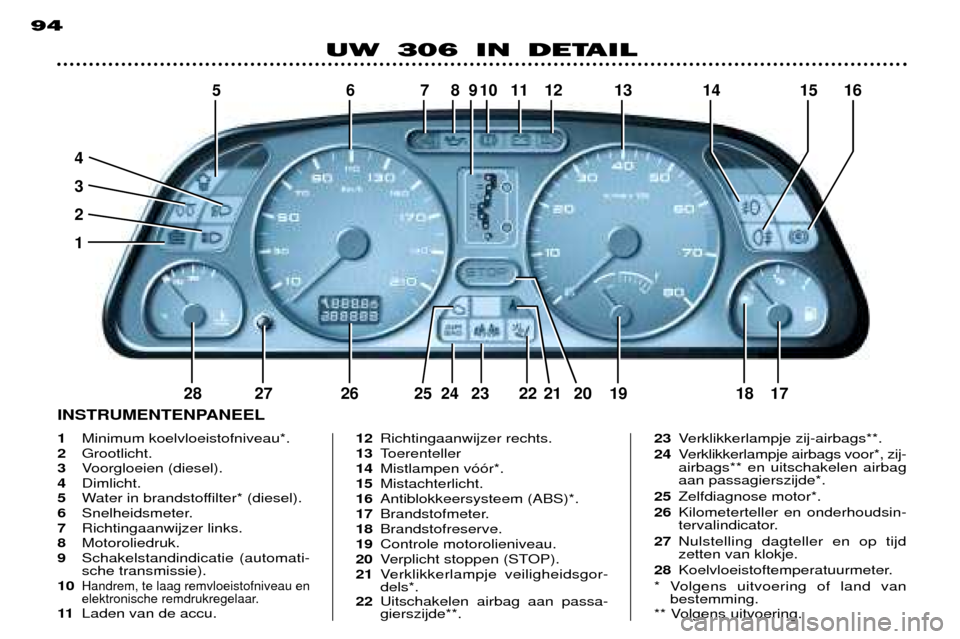

INSTRUMENTENPANEEL

5678910 11 12 13 14 15 16
4 321
28 27 26 25 24 23 22 21 20 19 18 17
94
UW 306 IN DETAIL
1 Minimum koelvloeistofniveau*.
2 Grootlicht.
3 Voorgloeien (diesel).
4 Dimlicht.
5 Water in brandstoffilter* (diesel).
6 Snelheidsmeter.
7 Richtingaanwijzer links.
8 Motoroliedruk.
9 Schakelstandindicatie (automati- sche transmissie).
10
Handrem, te laag remvloeistofniveau en
elektronische remdrukregelaar.
11 Laden van de accu. 12
Richtingaanwijzer rechts.
13 Toerenteller
14 Mistlampen v——r*.
15 Mistachterlicht.
16 Antiblokkeersysteem (ABS)*.
17 Brandstofmeter.
18 Brandstofreserve.
19 Controle motorolieniveau.
20 Verplicht stoppen (STOP).
21 Verklikkerlampje veiligheidsgor-dels*.
22 Uitschakelen airbag aan passa- gierszijde**. 23
Verklikkerlampje zij-airbags**.
24 Verklikkerlampje airbags voor*, zij- airbags** en uitschakelen airbagaan passagierszijde*.
25 Zelfdiagnose motor*.
26 Kilometerteller en onderhoudsin-
tervalindicator.
27 Nulstelling dagteller en op tijdzetten van klokje.
28 Koelvloeistoftemperatuurmeter.
* Volgens uitvoering of land van bestemming.
** Volgens uitvoering.
INSTRUMENTENPANEEL

A
B
95
UW 306 IN DETAIL
Een verklikkerlampje dat constant blijft branden, is een teken dat het desbetreffendeonderdeel of systeem niet goed werkt.Negeer een dergelijke waarschuwing niet,maar raadpleeg zo snel mogelijk uw
PEUGEOT-servicepunt.
Koelvloeistoftemperatuurmeter
- als de wijzer in zone A staat, is detemperatuur in orde,
- als de wijzer in zone B staat, is de temperatuur te hoog.
Het verklikkerlampje verplicht stoppen
(STOP) gaat branden. Stop onmiddellijk.
Raadpleeg een PEUGEOT-service- punt.
* Volgens uitvoering.
Verklikkerlampje handrem, te laag remvloeistofniveauen elektronischeremdrukregelaar
Wijst op hetzij:
Ð een (iets) aangetrokken handrem,
Ð een te laag remvloeistofniveau in het reservoir (als het lampje ook brandt als de handrem niet gebruikt wordt),
Ð een storing in het remsysteem als het tegelijk met het verklikkerlampjeABS brandt.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampje verplicht
stoppen (STOP) (Gekoppeld aan het verklikker- lampje te lage motoroliedruk)
Stop onmiddellijk.
Raadpleeg een PEUGEOT-service- punt. Verklikkerlampje telage motoroliedruk Gekoppeld aan het verklik- kerlampje verplicht stoppen
(STOP).
Stop onmiddellijk. Wijst op:
- te lage oliedruk,
- te weinig olie in het smeersysteem.
Vul indien nodig olie bij.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampje ladenvan de accu Wijst op: -
een storing in het laadcircuit,
- loszittende aansluitingen van de accu of de startmotor,
-
een gebroken of te slappe dynamoriem,
- een defecte dynamo.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje minimumkoelvloeistofniveau* Stop onmiddellijk.
Wacht tot de motor is afgekoeld alvo- rens koelvloeistof bij te vullen. Het koelcircuit staat onder druk.Draai de vuldop tot de eerste nok los om de druk te laten dalen, verwijderde vuldop en vul koelvloeistof bij.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampjezelfdiagnose motor* Gaat bij het aanzetten van
het contact branden. Als hetlampje tijdens het rijden gaat
branden, wijst dit op een defect in hetinjectie-/ontstekingssysteem of in deemissieregeling. Als de auto is uitgerust met een kata- lysator kan deze beschadigd raken.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampjebrandstofreserve Het verklikkerlampje brandstofreserve geeftaan dat de hoeveelheid
brandstof in de tank minder dan 6 liter is. (De inhoud van de brandstoftank
bedraagt ongeveer 60 liter.)CONTROLE TIJDENS HET RIJDEN

DC
EF
96
UW 306 IN DETAILVerklikkerlampje antiblokkeersysteem(ABS)* Gaat elke keer dat het contact
wordt aangezet gedurende 3 seconden branden. Als het lampje bij een snelheid van meer dan 12 km/h gaat branden, wijst dit opeen storing in het antiblokkeersysteem. De normale remwerking met rembe- krachtiging blijft toch behouden.
Raadpleeg een PEUGEOT-servicepunt.
Niveau- en temperatuurmeter motorolie* Als het contact wordt aangezet, geeft de meter het olieniveau in het carteraan (zie nevenstaande toelichting). Na ongeveer 15 seconden gaat de verlichting van de schaal en hetsymbool van het olieniveau uit. Demeter geeft nu de olietemperatuuraan.
- wijzer in zone
E, de olietempera-
tuur is in orde,
- wijzer in zone F, de olietemperatuur
is te hoog. Verminder uw snelheid om de temperatuur te laten dalen.
Voorgloeien (diesel) Als de temperatuur al hoog genoeg is, gaat het lampjeniet branden en kunt u de
motor direct starten. Als het lampje brandt, wacht dan met het starten van de motor tot hetlampje uit gaat. Airbags voor*, zij-airbags** etuitschakelen airbagaan passagierszijde*
Voor de werking, zie hoofd- stuk AIRBAGS.
Zij-airbags**
Voor de werking, zie hoofdstuk AIRBAGS.
Verklikkerlampjevoorremblokslijtage* Laat de remblokken zo snel mogelijk vervangen als ditlampje gaat branden.
Raadpleeg een PEUGEOT-service-punt.
* Volgens uitvoering.
** Volgens uitvoering.
Motorolieniveaumeter* Als het contact wordt aangezet, geeft de meter het olieniveau in het carteraan. De aanwijzing is alleen betrouwbaar als de auto op een vlakke, horizontaleondergrond staat en de motor min-stens 10 minuten niet heeft gedraaid.
- wijzer in zone
C, het olieniveau is
in orde,
- wijzer in zone D, controleer het
olieniveau met de peilstok en vul zonodig olie bij.
Vul nooit meer olie bij dan tot hetmaximum merkteken op de peilstok. De olieniveaumeter gaat ongeveer 15 seconden na het starten van de motoruit.
Verklikkerlampje waterin brandstof (diesel) (afhankelijk van land van bestemming)
Er bestaat kans op schade aan debrandstofpomp. Raadpleeg zo snel mogelijk een
PEUGEOT-servicepunt.

DC
EF
96
UW 306 IN DETAILVerklikkerlampje antiblokkeersysteem(ABS)* Gaat elke keer dat het contact
wordt aangezet gedurende 3 seconden branden. Als het lampje bij een snelheid van meer dan 12 km/h gaat branden, wijst dit opeen storing in het antiblokkeersysteem. De normale remwerking met rembe- krachtiging blijft toch behouden.
Raadpleeg een PEUGEOT-servicepunt.
Niveau- en temperatuurmeter motorolie* Als het contact wordt aangezet, geeft de meter het olieniveau in het carteraan (zie nevenstaande toelichting). Na ongeveer 15 seconden gaat de verlichting van de schaal en hetsymbool van het olieniveau uit. Demeter geeft nu de olietemperatuuraan.
- wijzer in zone
E, de olietempera-
tuur is in orde,
- wijzer in zone F, de olietemperatuur
is te hoog. Verminder uw snelheid om de temperatuur te laten dalen.
Voorgloeien (diesel) Als de temperatuur al hoog genoeg is, gaat het lampjeniet branden en kunt u de
motor direct starten. Als het lampje brandt, wacht dan met het starten van de motor tot hetlampje uit gaat. Airbags voor*, zij-airbags** etuitschakelen airbagaan passagierszijde*
Voor de werking, zie hoofd- stuk AIRBAGS.
Zij-airbags**
Voor de werking, zie hoofdstuk AIRBAGS.
Verklikkerlampjevoorremblokslijtage* Laat de remblokken zo snel mogelijk vervangen als ditlampje gaat branden.
Raadpleeg een PEUGEOT-service-punt.
* Volgens uitvoering.
** Volgens uitvoering.
Motorolieniveaumeter* Als het contact wordt aangezet, geeft de meter het olieniveau in het carteraan. De aanwijzing is alleen betrouwbaar als de auto op een vlakke, horizontaleondergrond staat en de motor min-stens 10 minuten niet heeft gedraaid.
- wijzer in zone
C, het olieniveau is
in orde,
- wijzer in zone D, controleer het
olieniveau met de peilstok en vul zonodig olie bij.
Vul nooit meer olie bij dan tot hetmaximum merkteken op de peilstok. De olieniveaumeter gaat ongeveer 15 seconden na het starten van de motoruit.
Verklikkerlampje waterin brandstof (diesel) (afhankelijk van land van bestemming)
Er bestaat kans op schade aan debrandstofpomp. Raadpleeg zo snel mogelijk een
PEUGEOT-servicepunt.

101
UW 306 IN DETAIL
Stuurwiel in hoogte verstellen Druk op de hendel om het stuurwiel te ontgrendelen. Zet het stuurwiel in de gewenste stand en trek aan de hendel om het stuur-wiel te vergrendelen.1 - Dimmerdashboardverlichting* Met de draaiknop wordt de sterkte van de dashboard-
verlichting geregeld.
Werkt alleen als de verlichting is inge- schakeld. 2 - Koplampverstelling* Afhankelijk van de belading kan de koplamphoogte afge-steld worden.
0 - 1 of 2 personen op de voorstoe-
len.
Ð - 3 personen.
1 - 5 personen.
2 - 5 personen + maximaal toege-
stane belading.
3 - Bestuurder + maximaal toege-
stane belading.
De koplampverstelling werkt alleen alshet dim- of grootlicht is ingeschakeld. Oorspronkelijke koplamphoogte: stand 0.
* Volgens uitvoering.
1
2

ABC
G
H
IJLKM
DEF
4
1
3
2
UW 306 IN DETAIL
56

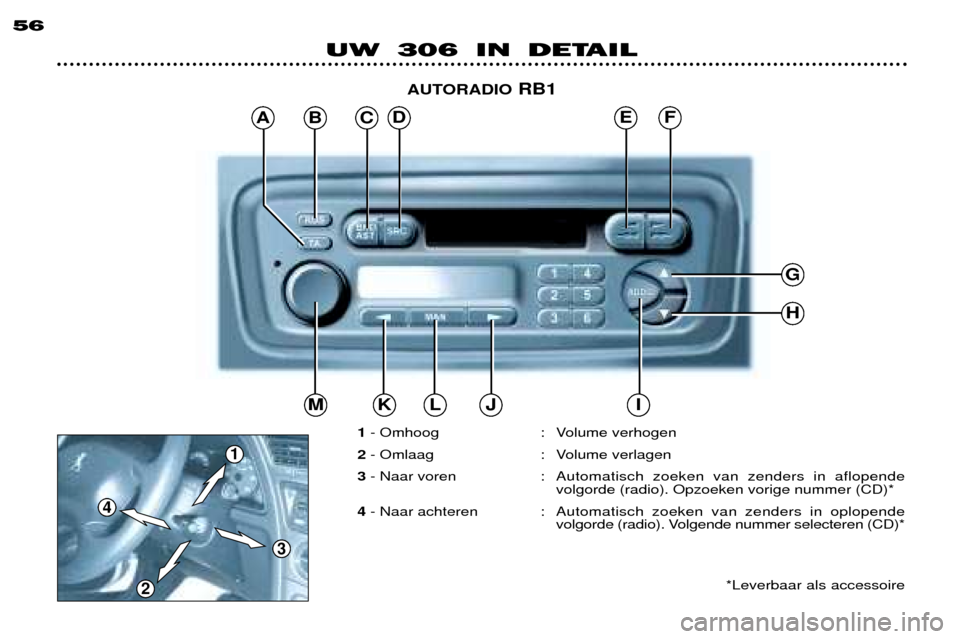

AUTORADIORB1
1 - Omhoog : Volume verhogen
2 - Omlaag : Volume verlagen
3 - Naar voren : Automatisch zoeken van zenders in aflopende volgorde (radio). Opzoeken vorige nummer (CD)*
4 - Naar achteren : Automatisch zoeken van zenders in oplopende
volgorde (radio). Volgende nummer selecteren (CD)*
*Leverbaar als accessoire
