2002.5 Peugeot 406 Betriebsanleitung (in German)

IHR 406 IM EINZELNEN83
AUDIOSYSTEM 406Break (RM2)
Vorbemerkung
Ihr 406 Break ist mit einer HiFi AudioAnlage der Marke JBL ausgestatt et, die optimal auf den Innenraum des Fahrzeugs
abgestimmt ist. Zentrales Element des Systems ist ein MultifunktionsVerstärker (1) mit 180 Watt Leistung (im Kof
ferraum), der 10 akustisch hochauflösende Lautsprecher a nsteuert.
Diese Lautsprecher ermöglichen eine optimale Wiederga be und Klangverteilung im vorderen und hinteren Fahr
zeuginnenraum.
Die Lautsprecher befinden sich:
– im Armaturenbrett: zwei Micro Tweeter (3), eingebettet in zwei Mitteltöner (4)für die frontale Erzeugung des Klangbilds.
– in den vorderen Türen: zwei Woofer (2)für die Wiedergabe der Tiefen (Tieffrequenzen) auf den Vord ersitzen.
– an der Dachsäule des Kofferraums: zwei Micro Tweeter (5)für die Wiedergabe der Höhen (Hochfrequenzen), eingebet
tet in zwei Mitteltöner (6) , die eine homogene Reproduktion des Klangs im gesamten Inne nraum ermöglichen.
Einstellung im CDModus
Die Grundfunktionen sind die gleichen wie die des Autoradi os.
Das JBL AudioSystem bedarf keiner zusätzlichen Einstellung. Um die
Klangstärke der Anlage jedoch optimal zu nutzen, wird empfohlen , die
AUDIOFunktionen ( BASS, TREB, FAD, BAL ) auf die Position "0"
(Null) und die Loudness ( LOUD) auf die Position "ON"einzustellen.
29-07-2002

29-07-2002
IHR 406 IM EINZELNEN
84
Stellen Sie Ihre Antenne höchstens
so schräg, dass sie eine Verlänge
rung zur Windschutzscheibe bildet. Empfohlene Stellung
der Antenne (Limousine)
AUTORADIO RD3
1 – Drücken (hinten)
2 – Drücken (hinten)
Ausgeführter Bedienungsschritt
Erhöhung der Lautstärke
Verringerung der Lautstärke
1+2 – Gleichzeitiges Drücken
3 – Drücken Stummschaltung (Mute), Reaktivierung des Tons durch
Drücken einer beliebigen Taste
Automatische Sendersuche nach oben (Radio)
Anwahl des folgenden Titels (CD)
4 – Drücken Automatische Sendersuche nach unten (Radio)
Anwahl des vorhergehenden Titels (CD)
5 – Drücken auf Ende Anwahl des Geräteteils (Radio/CD/CDWechsler)
6 – Drehen
(im Uhrzeigersinn) Wahl eines gespeicherten Senders nach oben (Radio)
Anwahl der folgenden CD (CDWechsler)
7 – Drehen
(entgegen dem
Uhrzeigersinn) Wahl eines gespeicherten Senders nach unten (Radio)
Anwahl der vorhergehenden CD (CDWechsler)
Aktion

29-07-2002

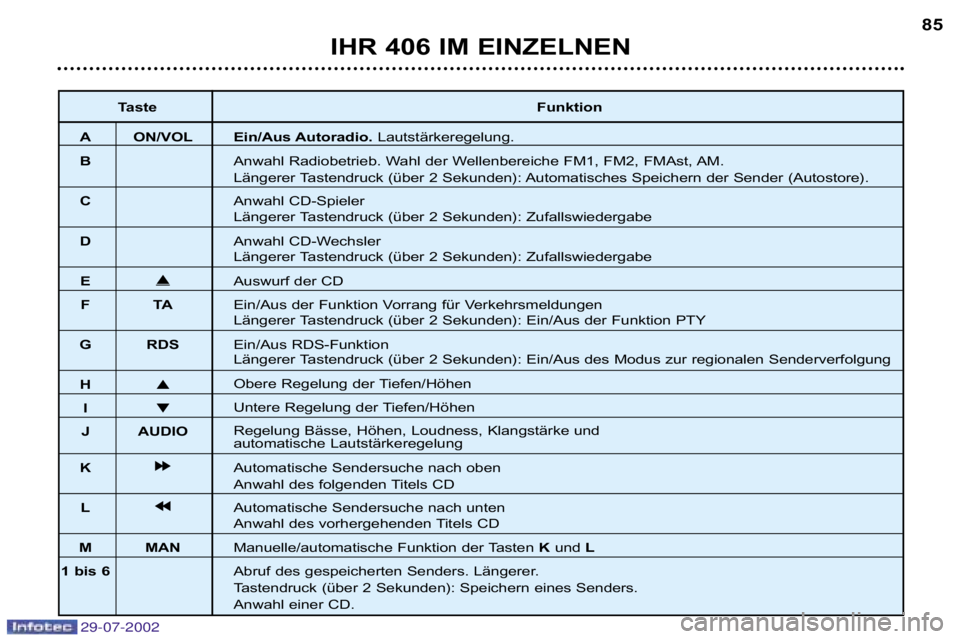

TasteFunktion
A ON/VOL Ein/Aus Autoradio.Lautstärkeregelung.
B Anwahl Radiobetrieb. Wahl der Wellenbereiche FM1, FM2, FMAst, AM.
Längerer Tastendruck (über 2 Sekunden): Automatisches Speichern der Send er (Autostore).
C Anwahl CDSpieler
Längerer Tastendruck (über 2 Sekunden): Zufallswiedergabe
D Anwahl CDWechsler
Längerer Tastendruck (über 2 Sekunden): Zufallswiedergabe
EAuswurf der CD
FT AEin/Aus der Funktion Vorrang für Verkehrsmeldungen
Längerer Tastendruck (über 2 Sekunden): Ein/Aus der Funktion PTY
G RDS Ein/Aus RDSFunktion
Längerer Tastendruck (über 2 Sekunden): Ein/Aus des Modus zur regionale n Senderverfolgung
H Obere Regelung der Tiefen/Höhen
I
 Untere Regelung der Tiefen/Höhen
J AUDIO Regelung Bässe, Höhen, Loudness, Klangstärke und
automatische Lautstärkeregelung
K k
k k
k
Automatische Sendersuche nach oben
Anwahl des folgenden Titels CD
L j
j j
j
Automatische Sendersuche nach unten
Anwahl des vorhergehenden Titels CD
M MAN Manuelle/automatische Funktion der Tasten Kund L
1 bis 6 Abruf des gespeicherten Senders. Längerer.
Tastendruck (über 2 Sekunden): Speichern eines Senders.
Anwahl einer CD.
IHR 406 IM EINZELNEN 85

ALLGEMEINE FUNKTIONEN
Ein / AusDrücken Sie, wenn der Zündschlüssel auf ZUBEHÖR oder ZÜNDUNG ste ht, zum Ein bzw. Ausschalten
des Radios auf den Knopf "A".
Das Autoradio funktioniert für die Dauer einer halben Stun de auch bei ausgeschalteter Zündung.
Diebstahlsicherung
Das Autoradio ist so codiert, dass es nur in Ihrem Fahrzeug funktio niert. Es wäre unbrauchbar, wenn es in ein anderes
Fahrzeug eingebaut würde.
Die Diebstahlsicherung ist automatisch und bedarf keiner Bedienung.
KLANGREGELUNG
Regelung der Lautstärke
Drehen Sie Knopf "A"zur Erhöhung bzw. Verringerung der Lautstärke des Autoradios.
Hinweis
Wenn Sie über ein Autotelefon verfügen, das über einen "mute"Ausgang an das Radio angeschlossen ist,
wird das Radio automatisch auf "mute", also stummgeschaltet, sobald das Telefon benutzt wird.
REGELUNG DER KLANGFARBE UND STÄRKE Drücken Sie mehrfach hintereinander auf die Taste "AUDIO", um die Funktionen zur Regelung der Bässe
(BASS) , der Höhen (TREB), der Loudness (LOUD), des Faders (FAD), der Balance (BAL)und der auto
matischen Lautstärkeregelung (CAV)einzuschalten.
Der AudioModus wird automatisch wieder verlassen, wenn nach einig en Sekunden keine Einstellung vor
genommen worden ist, oder wenn man nach Einstellung der automa tischen Lautstärkeregelung wieder auf
die Taste "AUDIO" drückt.
Hinweis: Die Einstellung der Bässe und Höhen gilt immer für die jeweil ige Klangquelle. Für Radio, Kasset
tenspieler oder CDWechsler können unterschiedliche Einstellungen vorgenommen werden.
IHR 406 IM EINZELNEN
86
29-07-2002

Regelung der BässeDrücken Sie, wenn "BASS"in der Anzeige erscheint, auf die Taste Hoder I, um die gewünschte Einstellung
vorzunehmen:
"BASS –9" zur Abschwächung der Bässe auf ein Minimum,
"BASS 0" zur normalen Betonung der Bässe,
"BASS +9" zur maximalen Verstärkung der Bässe.
Regelung der Höhen
Drücken Sie, wenn "TREB"in der Anzeige erscheint, auf die Taste Hoder I, um die gewünschte Einstellung vorzunehmen:
"TREB –9" zur Abschwächung der Höhen auf ein Minimum,
"TREB 0" zur normalen Betonung der Höhen,
"TREB +9" zur maximalen Verstärkung der Höhen.
Loudnessregelung
Mit dieser Funktion lassen sich bei geringer Lautstärke die Bässe u nd Höhen automatisch betonen.
Drücken Sie auf die Taste Hoder I, um die Funktion zu aktivieren bzw. inaktivieren.
Verteilung der Klangstärke vorn/hinten (Fader)
Drücken Sie, wenn "FAD"in der Anzeige erscheint, auf die Taste Hoder I, um die gewünschte Einstellung vorzunehmen.
Mit Taste Hwird die Lautstärke vorn erhöht.
Mit Taste Iwird die Lautstärke hinten erhöht.
Verteilung der Klangstärke rechts/links (Balance)
Drücken Sie, wenn "BAL"in der Anzeige erscheint, auf die Taste Hoder I, um die gewünschte Einstellung vorzunehmen.
Mit Taste Hwird die Lautstärke rechts erhöht.
Mit Taste Iwird die Lautstärke links erhöht.
Automatische Lautstärkeregelung "CAV"
Mit dieser Funktion lässt sich die Lautstärke je nach dem durch di e Fahrzeuggeschwindigkeit erzeugten Geräuschpegel
automatisch regeln. Drücken Sie auf die Tasten Hoder I, um die Funktion zu aktivieren oder inaktivieren.
IHR 406 IM EINZELNEN 87
29-07-2002

RADIOBETRIEB
Hinweise zum Radioempfang
Ihr Autoradio ist besonderen Phänomenen ausgesetzt, die man bei einem fest im Raum installierten Gerät nicht vorfindet. Beim
Empfang auf Lang und Mittelwelle (LW/MW), aber auch auf Ult rakurzwelle (FM) treten Störungen auf, die nichts mit der Qua
lität der Anlage zu tun haben, sondern einzig und allein auf die Art der Signale und ihre Übertragung zurückzuführen sind.
Im Lang und Mittelwellenbereich (Amplitudenmodulation) können Störungen auftreten, wenn man unter einer Hochspan
nungsleitung, einer Brücke oder durch einen Tunnel fährt.
Im UKWBereich (Frequenzmodulation) können Empfangsstörungen dadurch ve rursacht werden, dass man sich von einem
Sender entfernt, das Signal an Hindernissen (Bergen, Hügeln, G ebäuden) reflektiert wird, oder man ein im Sendeschatten
liegendes Gebiet passiert.
Anwahl des Radiobetriebs
Taste Bdrücken.
Wahl eines Wellenbereichs Durch kurzen Druck auf die Taste Bwerden die Wellenbereiche FM1, FM2, FMAst und AM angewählt.
Automatische Sendersuche Drücken Sie kurz auf die Taste Koder L, um den folgenden bzw. vorhergehenden
Sender einzustellen. Wenn Sie die Taste in der gewählten Su chrichtung gedrückt
halten, laufen die Frequenzen im Schnellgang durch.
Der Suchlauf bleibt, sobald die Taste losgelassen wird, bei dem als erstes aufge
fundenen Sender stehen.
Wenn die Funktion für den Verkehrsfunk TAeingeschaltet ist, werden nur Sender eingestellt, die Verkehrsme ldungen aus
strahlen.
Die Sendersuche erfolgt zunächst in der Suchlaufempfindlichkeitsstu fe "LO" (Auswahl der stärksten Sender) über den
gesamten Wellenbereich, danach in der Suchlaufempfindlichkeitsst ufe "DX" (in der auch die schwächsten und am weite
sten entfernten Sender eingestellt werden).
Wenn Sie die Sendersuche direkt im DXModus vornehmen möchten, drücken Sie zweimal auf die Taste Koder L.
IHR 406 IM EINZELNEN
88
29-07-2002

Manuelle SendersucheDrücken Sie die Taste "MAN".
Drücken Sie kurz auf die Taste Koder L, um den Sender mit der nächsthöheren
bzw. nächstniedrigeren Frequenz aufzusuchen.
Wenn Sie die Taste in der gewählten Suchrichtung gedrückt hal ten, laufen die Frequenzen im Schnellgang durch.
Der Suchlauf bleibt stehen, sobald die Taste losgelassen wird .
Durch erneuten Druck auf die Taste "MAN"schaltet das Gerät wieder auf den automatischen Sendersuchlauf um.
Manuelles Speichern der Sender Stellen Sie den gewünschten Sender ein.
Halten Sie eine der Tasten "1"bis "6" mehr als 2 Sekunden lang
gedrückt.
Der Ton fällt vorübergehend aus. Mit der Wiederkehr des Tons wi rd bestätigt, dass der Sender gespeichert wurde.
Automatisches Speichern der FMSender (Autostore) Halten Sie die Taste Bfür die Dauer von mehr als zwei Sekunden gedrückt, um die sechs empf angsstärk
sten Sender auf FM automatisch zu speichern. Diese Sender werden i m Bereich FM3 gespeichert.
Wenn das Gerät keine sechs Sender gefunden hat, bleiben di e restlichen Speicherplätze unverändert.
Abruf der gespeicherten Sender
Durch kurzen Druck auf eine der Tasten "1"bis "6" wird der entsprechende Sender abgerufen. Dies gilt für alle W ellenbe
reiche.
IHR 406 IM EINZELNEN 89
29-07-2002

RDSSYSTEM
Benutzung der RDSFunktion (Radio Data System) im FMBandMit RDS können Sie ein und denselben Sender weiter empfangen , gleichgültig auf welcher Frequenz er in
dem von Ihnen befahrenen Gebiet sendet.
Durch kurzen Druck auf die Taste "RDS"wird die Funktion aktiviert bzw. inaktiviert.
In der Anzeige erscheint:
"RDS", wenn die Funktion aktiviert ist,
"(RDS)", wenn die Funktion aktiviert aber nicht verfügbar ist.
Verfolgung von RDSSendern
In der Anzeige erscheint der Name des gewählten Senders. Das Gerä t sucht kontinuierlich den Sender auf, der das gleiche
Programm ausstrahlt und die beste Empfangsqualität bietet.
Verkehrsfunk
Drücken Sie auf die Taste "TA", um die Funktion zu aktivieren bzw. inaktivieren.
In der Anzeige erscheint:
"TA", wenn die Funktion aktiviert ist,
"(TA)", wenn die Funktion aktiviert aber nicht verfügbar ist.
Jede Verkehrsmeldung wird vorrangig ausgestrahlt, gleichgültig in welcher Betriebsart sich das Gerät gerade befindet
(Radio, Kassette oder CD).
Wenn Sie die Meldung unterbrechen möchten, drücken Sie auf die Taste "TA". Die Funktion ist nun inaktiviert.
Hinweis: Die Lautstärke der Verkehrsmeldungen ist unabh ängig von der normalen Lautstärke des Radios. Sie lässt
sich während einer Verkehrsfunkmeldung mit dem Lautstär keregler einstellen. Die Einstellung wird gespeichert und
gilt somit auch für die Ausstrahlung weiterer Verkehrsme ldungen.
Regionale Senderverfolgung (REG)
Bestimmte Sender strahlen, wenn sie in einem Netz zusammengeschlossen sind, in ihren verschiedenen
Sendegebieten Regionalprogramme aus.
Im Modus zur regionalen Senderverfolgung können Sie ein und dasse lbe Programm weiterverfolgen.
Drücken Sie, um diese Funktion zu aktivieren bzw. inaktivieren, lä nger als 2 Sekunden auf die Taste "RDS".
