2002.5 Peugeot 406 Betriebsanleitung (in German)

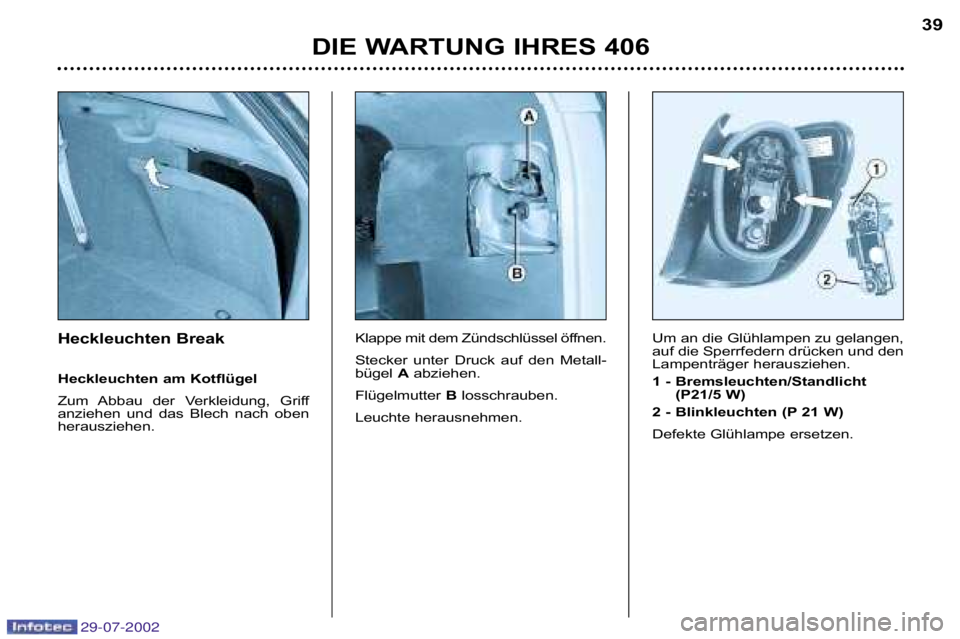

Heckleuchten Break
Heckleuchten am Kotflügel
Zum Abbau der Verkleidung, Griff
anziehen und das Blech nach oben
herausziehen.Klappe mit dem Zündschlüssel öffnen.
Stecker unter Druck auf den Metall
bügel
Aabziehen.
Flügelmutter Blosschrauben.
Leuchte herausnehmen. Um an die Glühlampen zu gelangen,
auf die Sperrfedern drücken und den
Lampenträger herausziehen.
1 Bremsleuchten/Standlicht
(P21/5 W)
2 Blinkleuchten (P 21 W)
Defekte Glühlampe ersetzen.
DIE WARTUNG IHRES 406
39
29-07-2002

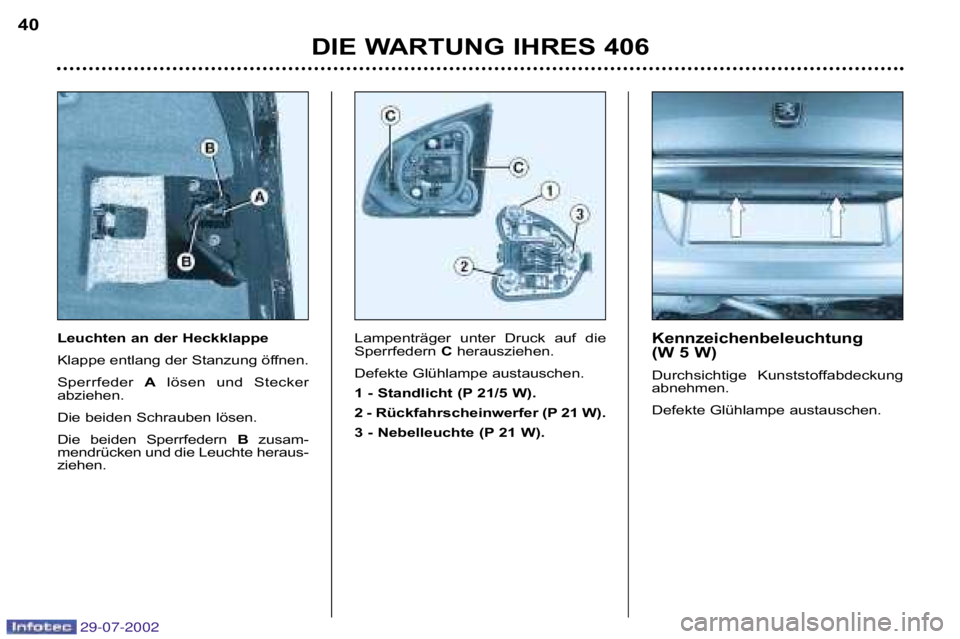

Leuchten an der Heckklappe
Klappe entlang der Stanzung öffnen.
Sperrfeder Alösen und Stecker
abziehen.
Die beiden Schrauben lösen.
Die beiden Sperrfedern Bzusam
mendrücken und die Leuchte heraus
ziehen. Lampenträger unter Druck auf die
Sperrfedern
Cherausziehen.
Defekte Glühlampe austauschen.
1 Standlicht (P 21/5 W).
2 Rückfahrscheinwerfer (P 21 W).
3 Nebelleuchte (P 21 W). Kennzeichenbeleuchtung
(W 5 W)
Durchsichtige Kunststoffabdeckung
abnehmen.
Defekte Glühlampe austauschen.
DIE WARTUNG IHRES 406
40
29-07-2002

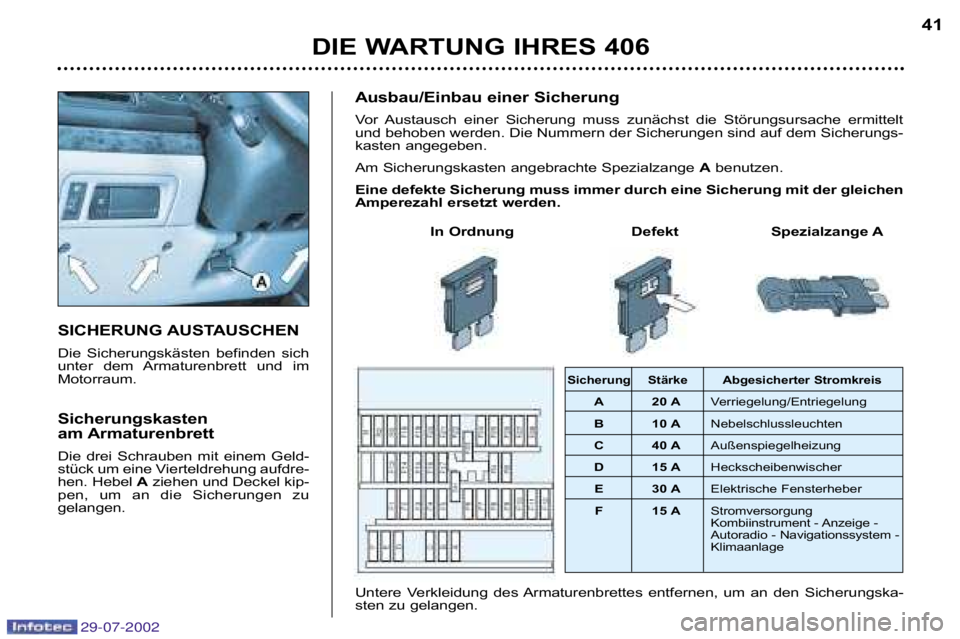

SICHERUNG AUSTAUSCHEN
Die Sicherungskästen befinden sich
unter dem Armaturenbrett und im
Motorraum.
Sicherungskasten
am Armaturenbrett
Die drei Schrauben mit einem Geld
stück um eine Vierteldrehung aufdre
hen. Hebel Aziehen und Deckel kip
pen, um an die Sicherungen zu
gelangen. Ausbau/Einbau einer Sicherung
Vor Austausch einer Sicherung muss zunächst die Störungsursache ermittelt
und behoben werden. Die Nummern der Sicherungen sind auf dem
Sicherungs
kasten angegeben.
Am Sicherungskasten angebrachte Spezialzange Abenutzen.
Eine defekte Sicherung muss immer durch eine Sicherung m it der gleichen
Amperezahl ersetzt werden.
In Ordnung Defekt Spezialzange A
Untere Verkleidung des Armaturenbrettes entfernen, um an den Sich erungska
sten zu gelangen.
Sicherung Stärke Abgesicherter Stromkreis
A 20 A Verriegelung/Entriegelung
B 10 A Nebelschlussleuchten
C 40 A Außenspiegelheizung
D 15 A Heckscheibenwischer
E 30 A Elektrische Fensterheber
F 15 A Stromversorgung
Kombiinstrument Anzeige
Autoradio Navigationssystem
Klimaanlage
DIE WARTUNG IHRES 406 41
29-07-2002

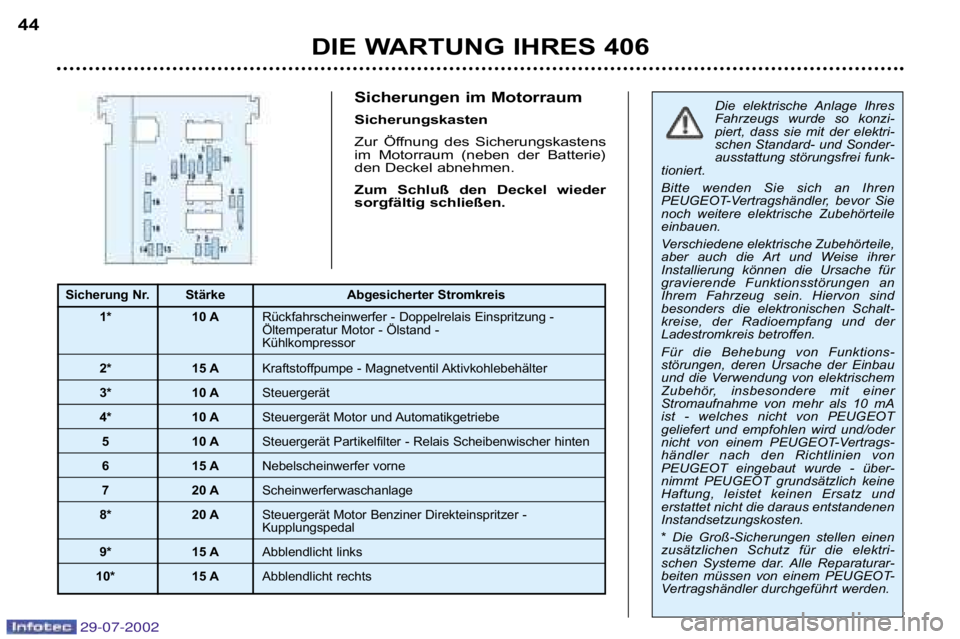

Sicherungen im Motorraum
Sicherungskasten
Zur Öffnung des Sicherungskastens
im Motorraum (neben der Batterie)
den Deckel abnehmen.
Zum Schluß den Deckel wieder
sorgfältig schließen.Die elektrische Anlage Ihres
Fahrzeugs wurde so konzi
piert, dass sie mit der elektri
schen Standard und Sonder
ausstattung störungsfrei funk
tioniert.
Bitte wenden Sie sich an Ihren
PEUGEOTVertragshändler, bevor Sie
noch weitere elektrische Zubehörteile
einbauen.
Verschiedene elektrische Zubehörteile,
aber auch die Art und Weise ihrer
Installierung können die Ursache für
gravierende Funktionsstörungen an
Ihrem Fahrzeug sein. Hiervon sind
besonders die elektronischen Schalt
kreise, der Radioempfang und der
Ladestromkreis betroffen.
Für die Behebung von Funktions
störungen, deren Ursache der Einbau
und die Verwendung von elektrischem
Zubehör, insbesondere mit einer
Stromaufnahme von mehr als 10 mA
ist welches nicht von PEUGEOT
geliefert und empfohlen wird und/oder
nicht von einem PEUGEOTVertrags
händler nach den Richtlinien von
PEUGEOT eingebaut wurde über
nimmt PEUGEOT grundsätzlich keine
Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten.
* Die GroßSicherungen stellen einen
zusätzlichen Schutz für die elektri
schen Systeme dar. Alle Reparaturar
beiten müssen von einem PEUGEOT
Vertragshändler durchgeführt werden.
Sicherung Nr. Stärke Abgesicherter Stromkreis
1* 10 A Rückfahrscheinwerfer Doppelrelais Einspritzung
Öltemperatur Motor Ölstand
Kühlkompressor
2* 15 A Kraftstoffpumpe Magnetventil Aktivkohlebehälter
3* 10 ASteuergerät
4* 10 ASteuergerät Motor und Automatikgetriebe
5 10 ASteuergerät Partikelfilter Relais Scheibenwischer hinten
6 15 ANebelscheinwerfer vorne
7 20 AScheinwerferwaschanlage
8* 20 A Steuergerät Motor Benziner Direkteinspritzer
Kupplungspedal
9* 15 A Abblendlicht links
10* 15 A Abblendlicht rechts
DIE WARTUNG IHRES 406
44
29-07-2002

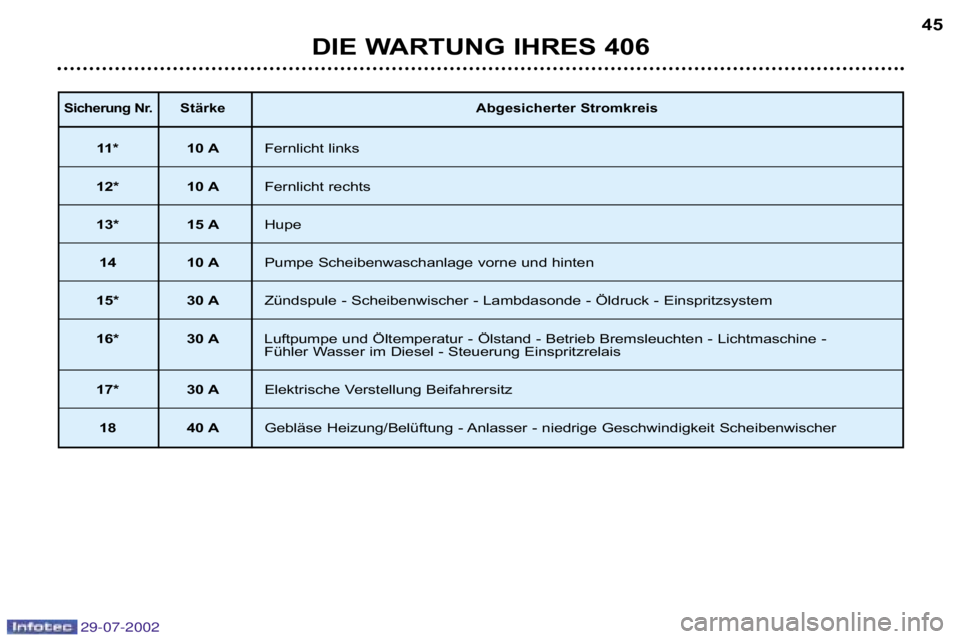

Sicherung Nr.Stärke Abgesicherter Stromkreis
11* 10 AFernlicht links
12* 10 A Fernlicht rechts
13* 15 AHupe
14 10 APumpe Scheibenwaschanlage vorne und hinten
15* 30 A Zündspule Scheibenwischer Lambdasonde Öldruck Einspritzsystem
16* 30 A Luftpumpe und Öltemperatur Ölstand Betrieb Bremsleuchten Lich tmaschine
Fühler Wasser im Diesel Steuerung Einspritzrelais
17* 30 AElektrische Verstellung Beifahrersitz
18 40 A Gebläse Heizung/Belüftung Anlasser niedrige Geschwindigkeit Scheibenwischer
DIE WARTUNG IHRES 406 45
29-07-2002

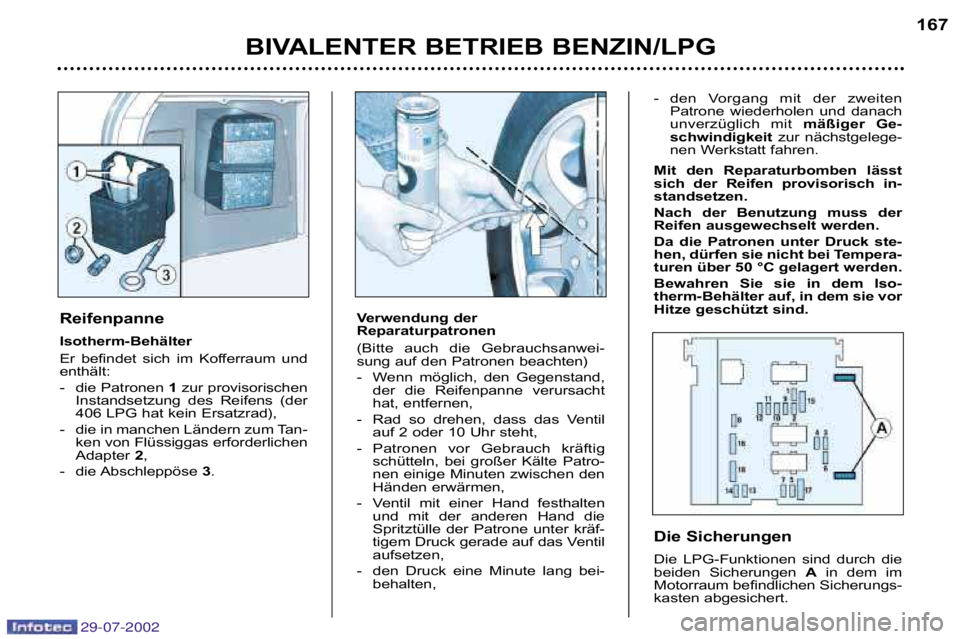

BIVALENTER BETRIEB BENZIN/LPG167
Reifenpanne
IsothermBehälter
Er befindet sich im Kofferraum und
enthält:
die Patronen 1zur provisorischen
Instandsetzung des Reifens (der
406 LPG hat kein Ersatzrad),
die in manchen Ländern zum Tan ken von Flüssiggas erforderlichen
Adapter 2,
die Abschleppöse 3.
Die Sicherungen
Die LPGFunktionen sind durch die
beiden Sicherungen Ain dem im
Motorraum befindlichen Sicherungs
kasten abgesichert.
Verwendung der
Reparaturpatronen
(Bitte auch die Gebrauchsanwei
sung auf den Patronen beachten)
Wenn möglich, den Gegenstand,
der die Reifenpanne verursacht
hat, entfernen,
Rad so drehen, dass das Ventil auf 2 oder 10 Uhr steht,
Patronen vor Gebrauch kräftig schütteln, bei großer Kälte Patro
nen einige Minuten zwischen den
Händen erwärmen,
Ventil mit einer Hand festhalten und mit der anderen Hand die
Spritztülle der Patrone unter kräf
tigem Druck gerade auf das Ventil
aufsetzen,
den Druck eine Minute lang bei behalten, den Vorgang mit der zweiten
Patrone wiederholen und danach
unverzüglich mit mäßiger Ge
schwindigkeit zur nächstgelege
nen Werkstatt fahren.
Mit den Reparaturbomben lässt
sich der Reifen provisorisch in
standsetzen.
Nach der Benutzung muss der
Reifen ausgewechselt werden.
Da die Patronen unter Druck ste
hen, dürfen sie nicht bei Tempera
turen über 50 °C gelagert werden.
Bewahren Sie sie in dem Iso
thermBehälter auf, in dem sie vor
Hitze geschützt sind.
29-07-2002

SICHERUNG AUSTAUSCHEN
Die Sicherungskästen befinden sich
unter dem Armaturenbrett und im
Motorraum.
Sicherungskasten
am Armaturenbrett
Die drei Schrauben mit einem Geld
stück um eine Vierteldrehung aufdre
hen. Hebel Aziehen und Deckel kip
pen, um an die Sicherungen zu
gelangen. Ausbau/Einbau einer Sicherung
Vor Austausch einer Sicherung muss zunächst die Störungsursache ermittelt
und behoben werden. Die Nummern der Sicherungen sind auf dem
Sicherungs
kasten angegeben.
Am Sicherungskasten angebrachte Spezialzange Abenutzen.
Eine defekte Sicherung muss immer durch eine Sicherung m it der gleichen
Amperezahl ersetzt werden.
In Ordnung Defekt Spezialzange A
Untere Verkleidung des Armaturenbrettes entfernen, um an den Sich erungska
sten zu gelangen.
Sicherung Stärke Abgesicherter Stromkreis
A 20 A Verriegelung/Entriegelung
B 10 A Nebelschlussleuchten
C 40 A Außenspiegelheizung
D 15 A Heckscheibenwischer
E 30 A Elektrische Fensterheber
F 15 A Stromversorgung
Kombiinstrument Anzeige
Autoradio Navigationssystem
Klimaanlage
DIE WARTUNG IHRES 406 41
29-07-2002

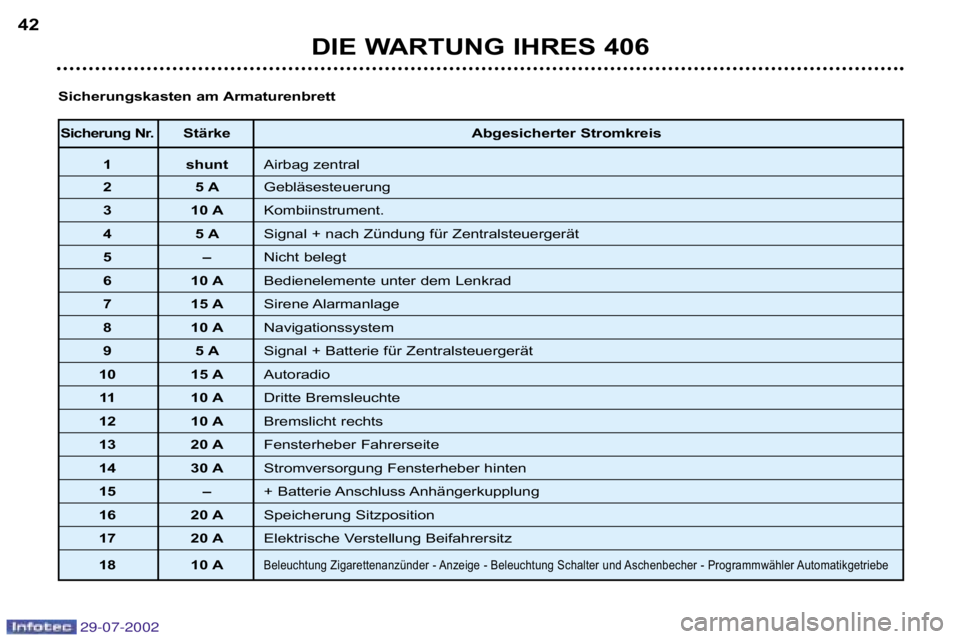

Sicherung Nr.Stärke Abgesicherter Stromkreis
1 shunt Airbag zentral
25 A Gebläsesteuerung
3 10 A Kombiinstrument.
45 A Signal + nach Zündung für Zentralsteuergerät
5– Nicht belegt
6 10 ABedienelemente unter dem Lenkrad
7 15 ASirene Alarmanlage
8 10 ANavigationssystem
95 A Signal + Batterie für Zentralsteuergerät
10 15 A Autoradio
11 10 ADritte Bremsleuchte
12 10 A Bremslicht rechts
13 20 AFensterheber Fahrerseite
14 30 AStromversorgung Fensterheber hinten
15 –+ Batterie Anschluss Anhängerkupplung
16 20 ASpeicherung Sitzposition
17 20 AElektrische Verstellung Beifahrersitz
18 10 A
Beleuchtung Zigarettenanzünder Anzeige Beleuchtung Schalter u nd Aschenbecher Programmwähler Automatikgetriebe
Sicherungskasten am Armaturenbrett
DIE WARTUNG IHRES 406
42
29-07-2002
