2002.5 Peugeot 406 Betriebsanleitung (in German)

BORDINSTRUMENTE BENZIN UND DIESELMOTOR1 Warnleuchte
Tankverschluss
2 Warnleuchte Tür offen
3 Kontrollleuchte für
Abblendlicht
4 Kontrollleuchte für Fernlicht
5 Drehzahlmesser
6 Blinker links
7 Warnleuchte STOP sofort
anhalten
8 Wartungsanzeige,
Ölstandsanzeige und
Gesamtkilometerzähler 9
Blinker rechts
10 Geschwindigkeitsmesser
11 Warnleuchte für verstopften
Partikelfilter (Diesel)
12 Kontrollleuchte für
Nebelscheinwerfer
13 Kontrollleuchte für
Nebelschlussleuchte
14 Kontrollleuchte ASR/ESP
(nur bei Benzinversionen)
15 Kontrollleuchte für
Kühlflüssigkeitsstand
IHR 406 IM EINZELNEN 125
16 Anzeige für
Kühlflüssigkeitstemperatur
17 Rückstellknopf für
Tageskilometerzähler
18 Kontrollleuchte für Handbremse
und Bremsflüssigkeitsstand
19 Warnleuchte für nicht
angelegten Sicherheitsgurt
20 Kontrollleuchte für Airbags
21 Kontrollleuchte für
Antiblockiersystem (ABS)
22 Kontrollleuchte für
Motorselbstdiagnose
23 BatterieLadekontrollleuchte
24 VorglühKontrollleuchte
Dieselmotor
25 Kontrollleuchte für inaktivierten
Beifahrerairbag
26 Warnleuchte für Wasser im
Dieselkraftstofffilter
27 Warnleuchte für Abnutzung der
Bremsbeläge vorn
28 ÖldruckWarnleuchte
29 Kontrollleuchte für
elektronische Anlasssperre
30 Helligkeitsregler
31 Kraftstofftankanzeige
32 Kraftstoffreserveleuchte
29-07-2002

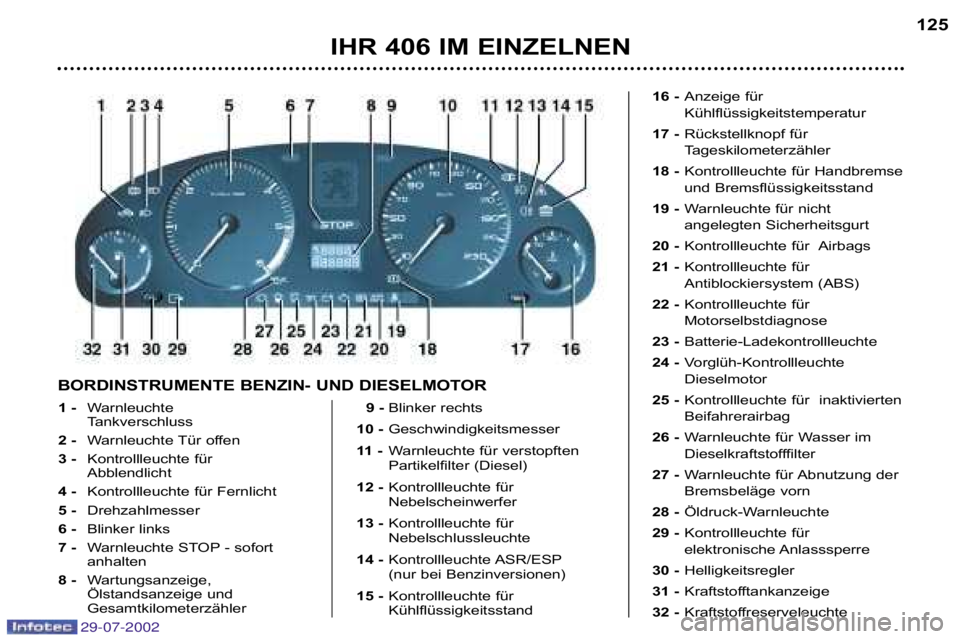

1 Warnleuchte
Tankverschluss
2 Warnleuchte Tür offen
3 Kontrollleuchte für Abblendlicht
4 Kontrollleuchte für Fernlicht
5 Drehzahlmesser
6 Blinker links
7 Warnleuchte STOP
sofort anhalten
8 Kraftstoffreserveleuchte
9 Kraftstofftankanzeige 10
Wartungsanzeige,
Ölstandsanzeige und
Gesamtkilometerzähler
11 Blinker rechts
12 Geschwindigkeitsmesser
13 Warnleuchte für verstopften
Partikelfilter (Diesel)
14 Kontrollleuchte für
Nebelscheinwerfer
15 Kontrollleuchte für
Nebelschlussleuchte
16 Kontrollleuchte ASR/ESP (nur
bei Benzinversionen) 17
Kontrollleuchte für
Kühlflüssigkeitsstand
18 Anzeige für
Kühlflüssigkeitstemperatur
19 Rückstellknopf für
Tageskilometerzähler
20 Kontrollleuchte für Handbremse
und Bremsflüssigkeitsstand
21 Warnleuchte für nicht
angelegten Sicherheitsgurt
22 Kontrollleuchte für Airbags
23 Kontrollleuchte für
Antiblockiersystem (ABS)
24 Kontrollleuchte für
Motorselbstdiagnose
25 BatterieLadekontrollleuchte
26 VorglühKontrollleuchte
Dieselmotor
27 Kontrollleuchte für inaktivierten
Beifahreraibag
28 Warnleuchte für Wasser im
Dieselkraftstofffilter
29 Warnleuchte für Abnutzung der
Bremsbeläge vorn
30 ÖldruckWarnleuchte
31 Kontrollleuchte für
elektronische Anlasssperre
32 Helligkeitsregler
33 Anzeige für Öltemperatur
IHR 406 IM EINZELNEN
126
BORDINSTRUMENTE BENZIN UND DIESELMOTOR
29-07-2002

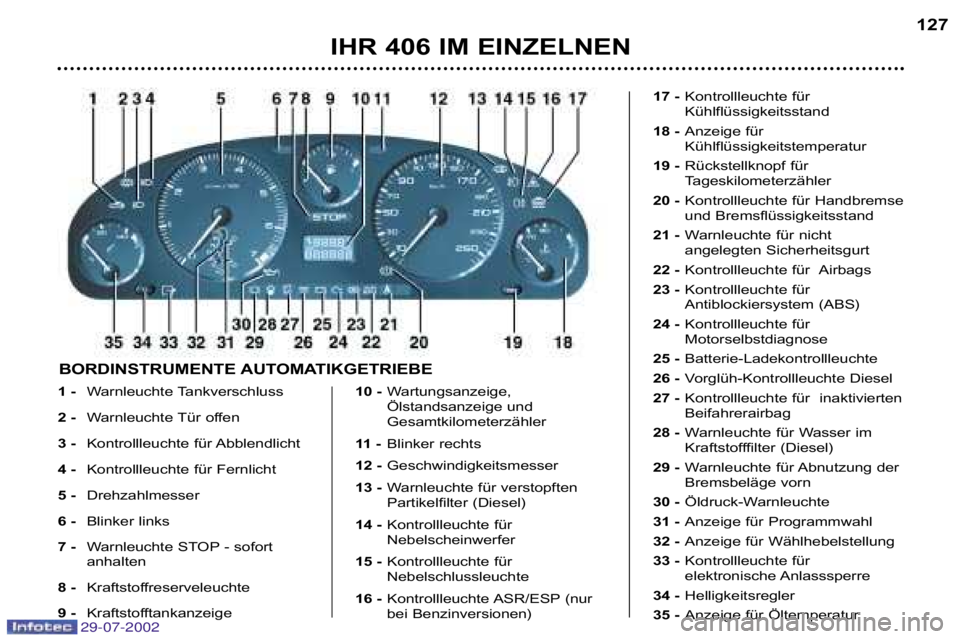

IHR 406 IM EINZELNEN127
1
Warnleuchte Tankverschluss
2 Warnleuchte Tür offen
3 Kontrollleuchte für Abblendlicht
4 Kontrollleuchte für Fernlicht
5 Drehzahlmesser
6 Blinker links
7 Warnleuchte STOP sofort
anhalten
8 Kraftstoffreserveleuchte
9 Kraftstofftankanzeige 10
Wartungsanzeige,
Ölstandsanzeige und
Gesamtkilometerzähler
11 Blinker rechts
12 Geschwindigkeitsmesser
13 Warnleuchte für verstopften
Partikelfilter (Diesel)
14 Kontrollleuchte für
Nebelscheinwerfer
15 Kontrollleuchte für
Nebelschlussleuchte
16 Kontrollleuchte ASR/ESP (nur
bei Benzinversionen) 17
Kontrollleuchte für
Kühlflüssigkeitsstand
18 Anzeige für
Kühlflüssigkeitstemperatur
19 Rückstellknopf für
Tageskilometerzähler
20 Kontrollleuchte für Handbremse
und Bremsflüssigkeitsstand
21 Warnleuchte für nicht
angelegten Sicherheitsgurt
22 Kontrollleuchte für Airbags
23 Kontrollleuchte für
Antiblockiersystem (ABS)
24 Kontrollleuchte für
Motorselbstdiagnose
25 BatterieLadekontrollleuchte
26 VorglühKontrollleuchte Diesel
27 Kontrollleuchte für inaktivierten
Beifahrerairbag
28 Warnleuchte für Wasser im
Kraftstofffilter (Diesel)
29 Warnleuchte für Abnutzung der
Bremsbeläge vorn
30 ÖldruckWarnleuchte
31 Anzeige für Programmwahl
32 Anzeige für Wählhebelstellung
33 Kontrollleuchte für
elektronische Anlasssperre
34 Helligkeitsregler
35 Anzeige für Öltemperatur
BORDINSTRUMENTE AUTOMATIKGETRIEBE
29-07-2002

BETRIEBSKONTROLLE
Wenn eine Kontrollleuchte bei laufendem Motor dauernd brennt oder
blinkt, ist dies ein Hinweis auf eine Betriebsstörung be i dem betreffenden
Aggregat. Bei bestimmten Kontrollleuchten ertönt beim Aufle uchten glei
chzeitig ein akustisches Warnsignal und eine Meldung er scheint in der
Multifunktionsanzeige. Beachten Sie diese Warnung und such en Sie
schnellstmöglich einen PEUGEOT Vertragshändler auf.
Wenn die STOPWarnleuchte während der Fahrt aufleuchtet, mü ssen Sie
unbedingt anhalten, und zwar so, dass größtmögliche Sich erheit gewähr
leistet ist.
Warnleuchte (STOP) sofort anhalten
Gekoppelt mit der Kontrollleuchte "Motoröldruck", "Bremsflüssig
keitsstand", "Störung des Systems zur elektronischen Bremskraft
verteilung" sowie der Anzeige für Kühlflüssigkeitstemperatur.
Sie leuchtet bei jedem Einschalten der Zündung auf.
Unbedingt sofort anhalten , wenn sie bei laufendem Motor blinkt.
PEUGEOTVertragshändler aufsuchen.
Kontrollleuchte Motoröldruck
Gekoppelt mit der Warnleuchte "STOP sofort anhalten"
Unbedingt sofort anhalten, wenn sie bei laufendem Motor a ufleuchtet.
Sie zeigt an:
– zu niedrigen Öldruck,
– Ölmangel im Schmierkreis. Öl nachfüllen.
Schnellstens einen PEUGEOTVertragshändler aufsuchen. Kontrollleuchte
Kühlflüssigkeitsstand
Unbedingt sofort anhalten.
Warten bis der Motor abgekühlt ist,
um Flüssigkeit nachzufüllen.
Der Kühlkreislauf steht unter Druck.
Zum Nachfüllen bei einer Panne den
Verschluss zur Vermeidung von Ver
brühungen zunächst nur bis zur ers
ten Raste aufdrehen, um den Druck
absinken zu lassen. Sobald der
Druck abgesunken ist, Verschluss
ganz entfernen und Flüssigkeit
nachfüllen.
PEUGEOTVertragshändler aufsu
chen.
Warnleuchte
Tankverschluss
Sie leuchtet auf, wenn der
Tankverschluss nicht richtig
zugedreht ist oder ganz fehlt.
IHR 406 IM EINZELNEN
128
29-07-2002

Kontrollleuchte Handbremse, Bremsflüssigkeitsstand und
Elektronischer Bremskraftverteiler
Sie leuchtet bei jedem Einschalten der Zündung.
Zeigt an, dass:
– die Handbremse angezogen oder nicht richtig gelöst ist,
und, gekoppelt mit der Warnleuchte "STOP sofort anhalten", da ss:
– die Bremsflüssigkeit zu stark abgesunken ist (wenn die Leuchte wei terbrennt,
auch nachdem die Bremse gelöst wurde),
–
eine Betriebsstörung im System zur elektronischen Bremskraftverteilung vorlie gt,
sie leuchtet gleichzeitig mit der Kontrollleuchte Antiblockiersyste m (ABS) auf.
Unbedingt sofort anhalten.
PEUGEOTVertragshändler aufsuchen.
Kontrollleuchte Antiblockiersystem (ABS)
Sie leuchtet bei jedem Einschalten der Zündung für die Daue r von 3
Sekunden.
Ein Aufleuchten bei mehr als 12 km/h weist auf eine Störung im ABS hin.
Das Fahrzeug wird jedoch weiterhin herkömmlich gebremst, und zwar mi t Brems
kraftverstärkung.
PEUGEOTVertragshändler aufsuchen.
Warnleuchte für
verstopften
Partikelfilter (Diesel)
Beim Aufleuchten dieser Warnleuch
te ertönt gleichzeitig ein akustisches
Signal.
Wenn die Leuchte bei laufendem
Motor blinkt, ist entweder der Parti
kelfilter überlastet oder der Motor zu
lange im Leerlauf gelaufen (weißer
Rauch am Auspuff). Es besteht die
Gefahr, dass der Filter verstopft,
wenn unter den gleichen Betriebsbe
dingungen weitergefahren wird. Fah
ren Sie so bald wie möglich drei
Minuten lang mit einer Geschwindig
keit von mindestens 60 km/h, wenn
die Fahrbedingungen es erlauben.
Wenn die Warnleuchte aufleuchtet,
wenden Sie sich schnellstmöglich an
einen PEUGEOTVertragshändler. Kontrollleuchte für Abnutzung der Bremsbeläge vorn
Lassen Sie die Bremsbeläge zu Ihrer eigenen Sicherheit austauschen,
sobald die Kontrollleuchte aufleuchtet.
IHR 406 IM EINZELNEN
129
Kontrollleuchte für
ESPBetrieb
Sie blinkt, wenn das System
eingeschaltet wird.
Sie leuchtet permanent, wenn das
System deaktiviert wurde oder
gestört ist.
29-07-2002

Kontrollleuchte
Inaktivierung des
Beifahrerairbags
Sie leuchtet in Verbindung
mit einem akustischen Signal und
einer Anzeige am Multifunktionsbild
schirm.
Wenn der Beifahrerairbag inaktiviert
ist, leuchtet die Kontrollleuchte beim
Einschalten der Zündung auf, da
nach permanent.
Sollte die Kontrollleuchte blinken,
wenden Sie sich auf jeden Fall an
einen PEUGEOTVertragshändler.
Kontrollleuchte Airbags
Sie leuchtet beim Einschal
ten der Zündung für die
Dauer von etwa sechs
Sekunden.
Bei laufendem Motor leuchtet sie in
Verbindung mit einem akustischen
Signal, die Ursache für die Störung
der Front oder Seitenairbags wird
am Multifunktionsbildschirm ange
zeigt.
Suchen Sie Ihren PEUGEOTVer
tragshändler auf.
Kontrollleuchte Wasser im DieselKraftstofffilter
(je nach Land)
Suchen Sie schnellstmöglich einen PEUGEOTVertragshändler auf.
Es besteht die Gefahr, dass die Einspritzanlage beschädigt wird.
Vorglühkontrollleuchte Dieselmotor
Wenn die Motortemperatur hoch genug ist, leuchtet die Kontrol
lleuchte
nicht auf. Sie können den Motor also sofort anlassen.
Wenn die Leuchte aufleuchtet, warten Sie, bis sie erloschen ist, bevor Sie den
Motor anlassen. Kontrollleuchte Motorselbstdiagnose
Sie leuchtet bei jedem Einschalten der Zündung auf.
Ihr permanentes Leuchten bei laufendem Motor deutet auf ein
e Störung
der Abgasentgiftungsanlage hin.
Ihr Blinken bei laufendem Motor deutet auf eine Störung in der Einspritz– oder
der Zündanlage hin. Bei Fahrzeugen mit Benzinmotor besteht di e Gefahr, den
Katalysator zu beschädigen.
Suchen Sie schnellstens einen PEUGEOTVertragshändler auf. Kontrollleuchte Batterieladezustand
Sie leuchtet bei jedem Einschalten der Zündung auf.
Ein Aufleuchten bei laufendem Motor kann hinweisen auf:
– eine Störung im Ladestromkreis,
– gelöste Klemmen der Batterie oder des Anlassers,
– einen gerissenen oder lockeren Keilriemen der Lichtmaschine,
– eine defekte Lichtmaschine.
PEUGEOTVertragshändler aufsuchen. IHR 406 IM EINZELNEN
130
29-07-2002

Warnleuchte Tür offen
Bei laufendem Motor weist
die Warnleuchte darauf hin,
dass eine Tür nicht richtig
geschlossen oder der Kof
ferraum geöffnet ist.
Kontrollleuchte für
elektronische
Anlasssperre
Sie weist auf eine Funk
tionsstörung in der elektronischen
Anlaßsperre hin. Wenden Sie sich an
einen PEUGEOTVertragshändler.
Kraftstoffreserve
leuchte
Wenn sie aufleuchtet,
reicht der Kraftstoff
noch für mindestens 50 km. Der
Tank fasst ca. 70 Liter. Anzeige für
Kühlflüssigkeitstemperatur
Zeiger im Bereich
A: Die Temperatur
ist normal.
Zeiger im Bereich B: Die Temperatur
ist zu hoch. Die STOPWarnleuchte
blinkt.
Unbedingt sofort anhalten.
PEUGEOTVertragshändler einschal
ten.
Warnleuchte für
nicht angelegten
Sicherheitsgurt
Bei laufendem Motor leuch tet die Kontrollleuchte auf,
wenn der Fahrer den Gurt
nicht angelegt hat. IHR 406 IM EINZELNEN
131
29-07-2002

Warnleuchte Tür offen
Bei laufendem Motor weist
die Warnleuchte darauf hin,
dass eine Tür nicht richtig
geschlossen oder der Kof
ferraum geöffnet ist.
Kontrollleuchte für
elektronische
Anlasssperre
Sie weist auf eine Funk
tionsstörung in der elektronischen
Anlaßsperre hin. Wenden Sie sich an
einen PEUGEOTVertragshändler.
Kraftstoffreserve
leuchte
Wenn sie aufleuchtet,
reicht der Kraftstoff
noch für mindestens 50 km. Der
Tank fasst ca. 70 Liter. Anzeige für
Kühlflüssigkeitstemperatur
Zeiger im Bereich
A: Die Temperatur
ist normal.
Zeiger im Bereich B: Die Temperatur
ist zu hoch. Die STOPWarnleuchte
blinkt.
Unbedingt sofort anhalten.
PEUGEOTVertragshändler einschal
ten.
Warnleuchte für
nicht angelegten
Sicherheitsgurt
Bei laufendem Motor leuch tet die Kontrollleuchte auf,
wenn der Fahrer den Gurt
nicht angelegt hat. IHR 406 IM EINZELNEN
131
29-07-2002
