2002.5 Peugeot 406 Betriebsanleitung (in German)

Rückstellung der
Wartungsanzeige auf Null
Nach jeder Inspektion wird die War
tungsanzeige vom PEUGEOTVer
tragshändler auf Null gestellt. Wenn
Sie die Wartung jedoch selbst durch
geführt haben, gehen Sie zur Rück
stellung der Wartungsanzeige auf
Null folgendermaßen vor: – Zündung ausschalten,
– Knopf 1drücken und einge
drückt halten,
– Zündung einschalten.
Die Kilometeranzeige beginnt 10
Sekunden lang rückwärts zu zählen. – Knopf 110 Sekunden lang
gedrückt halten.
In der Anzeige erscheint [= 0]und
der Wartungsschlüssel erlischt.
IHR 406 IM EINZELNEN
134
29-07-2002

120 000 150 000 180 000 210 000 240 000
KILOMETERLEISTUNG 30 000 60 000 90 000
DIE WARTUNGSSTUFEN
Jedes Fahrzeug hat seinen eigenen Wartungszyklus, der v
om Hersteller aufgrund seiner technischen Besonderheiten festge
legt wird.
Dieser Zyklus besteht aus den 2 Wartungsstufen A und C, den Zw ischenDurchsichten und einigen speziell für Ihr Fahrzeug geltenden
zusätzlichen Wartungsarbeiten, die in einem bestimmten Wechsel a ufeinanderfolgen. Sie sind die wichtigsten Etappen während der
Lebensdauer Ihres 406.
Die Wartungsstufe B gilt für die Wartung älterer Fahrzeuge.
Der PEUGEOTVertragshändler teilt Ihnen bei der GarantieIns pektion und danach bei jeder weiteren Wartung mit, welche War
tungsstufe und welche Wartungsarbeiten bei der nächsten W artung fällig sind.
DIE WARTUNG IHRES 406
20
AutomatikgetriebeÖlstand alle 60 000 km
Austausch der
Bremsflüssigkeit alle 2 Jahre oder 60 000 km
Beim Motorölwechsel müssen teilsynthetische Motoröleverwendet werden. Es können jedoch
auch vollsynthetische Öle oder EnergiesparÖle verwendet werden.
Achtung: Kein EnergiesparÖl beim 2,2 l 16V Benzinmotor verwenden. Zwischendurchsicht
DER WARTUNGSZYKLUS IHRES 406 MIT BENZINMOTOR
Benzinmotor (außer V6 Einspritzer 24V): Wartung alle 30 000 km oder alle 2 Jahre
GarantieInspektion bei
10 000 km oder nach 6 Monaten*
Von ihrer Durchführung hängt die
Garantieleistung ab.
* Je nachdem, welche Grenze als erstes erreicht wird
29-07-2002

DIE WARTUNG IHRES 40621
120 000 150 000 180 000 210 000 240 000
KILOMETERSTAND 30 000 60 000 90 000
AutomatikgetriebeÖlstand alle 60 000 km
Austausch der Bremsflüssigkeit alle 2 Jahre oder alle 60 000 km
Beim Motorölwechsel müssen teilsynthetische Öle verwendet werden. Es können
jedoch auch vollsynthetische Öle oder EnergiesparÖle verwendet we rden. Zwischendurchsicht
DER WARTUNGSZYKLUS IHRES 406 MIT BENZINMOTOR
V6 Einspritzer 24V: Wartung alle 30 000 km oder alle 2 Ja hre
GarantieInspektion bei
10 000 km oder nach 6 Monaten*
Von ihrer Durchführung hängt die
Garantieleistung ab. + Austausch
Luftfilter
+ Austausch Kraftstofffilter
+ Austausch Luftfilter
+ Austausch Kraftstofffilter
* Je nachdem, welche Grenze als erstes erreicht wird.
29-07-2002

DIE WARTUNG IHRES 406
22
Kontrolle des Ölstandsbei Automatikgetriebe alle 60 000 km.
Austausch der Bremsflüssigkeit alle 2 Jahre oder alle 60 000 km.
Beim Motorölwechsel dürfen nur synthetische Öle (mindestens teilsynthetische
Öle) oder Energiesparöle verwendet werden.
Achtung: Nur Öl der Qualität 5W 40 beim 2,2 l HDI Motor verwenden. Zwischendurchsicht
KILOMETERLEISTUNG20 000 40 000 60 000 80 000
100 000 120 000 140 000 160 000 180 000 DER WARTUNGSZYKLUS IHRES 406 TURBODIESEL HDI
Wartung alle 20 000 km oder alle 2 Jahre
GarantieInspektion bei 10 000 km oder nach 6 Monaten*
Von ihrer Durchführung
hängt die Garantieleistung ab.
+ Wartung Partikelfilter
(außer 2,0 l HDI 90 PS) + Wartung
Partikelfilter
(außer 2,0 l HDI 90 PS)
* Je nachdem, welche Grenze als erstes erreicht wird
29-07-2002

BIVALENTER BETRIEB BENZIN/LPG169
Austausch des Steuerzahnriemens : Wenden Sie sich an einen PEUGEOT–Vertrags
händler.
Austausch des LPGFilters alle 60 000 km oder 2 Jahre
Austausch der Bremsflüssigkeit alle 2 Jahre oder 60 000 km
Beim Motorölwechsel müssen mindestens teilsynthetische Öle verwendet werden; es
können jedoch auch vollsynthetische Öle oder Energiesparöle verwendet werden. Zwischendurchsicht
KILOMETERLEISTUNG15 000/135 000 30 000/150 000 45 000/165 000 60 000/18
0 000
75 000/195 000 90 000/210 000 105 000/225 000 120 000/ 240 000
DER WARTUNGSZYKLUS IHRES 406 MIT BENZIN / LPGMOTOR
Wartung alle 30 000 km oder 2 Jahre + LPGKontrollen all e 15 000 km oder einmal im Jahr
GarantieInspektion bei
10 000 km oder nach 6 Monaten* Von ihrer Durchführung
hängt die Garantieleistung ab.
+ LPGKontrollen
+ Austausch des LPGFilters
+ LPGKontrollen
+ Austausch des LPGFilters
* Je nachdem, welche Grenze als erstes erreicht wird + LPGKontrollen
+ LPGKontrollen + LPGKontrollen
+ LPGKontrollen
+ LPGKontrollen
+ LPGKontrollen
29-07-2002

DIE WARTUNG IHRES 40623

Unter allen Fahrbedingungen oBei besonderen Bedingungen
WARTUNGSTUFE A UND C, ZWISCHENDURCHSICHT
Ölfilter Kraftstofffilter (Benzinmotor) KraftstofffilterEinsatz (Dieselmotor) LuffilterEinsatz Zündkerzen (Benzinmotor) HPIHPI
Funktionstüchtigkeit der Licht und Signalanlage Zustand der Scheiben, Scheinwerfer, Streuscheiben der Leuchten und Rückspiegel Hupe Spritzdüsen der Scheibenwaschanlage Zustand der Scheibenwischerblätter Zustand und Spannung der Keilriemen der Zusatzaggregate Wirksamkeit der Handbremse Dichtigkeit und Zustand der Hydrauliksysteme (Schläuche, Gehäuse u nd Ölwanne) Zustand der Gummimanschetten Verschleiß der vorderen/hinteren Bremsbeläge (Scheibenbremsen)o Zustand, Spiel der Naben, Spurstangen, Kugelgelenke, Silent buchsen Dichtigkeit der Stoßdämpfer Verschleiß der hinteren Bremsbeläge (Trommelbremsen) Reifenzustand und Reifendruck (einschließlich Ersatzrad) Abgasuntersuchung gemäß geltender Gesetzgebung (Benzinmotor) Abgasuntersuchung (Dieselmotor) Pollenfilter (je nach Ausstattung)o Sichtkontrolle des gesamten Fahrzeugs
WECHSEL
AUSTAUSCH
FÜLLSTÄNDE
KONTROLLEN

PROBEFAHRT AUF DER STRASSE
Stufe
Wartungsarbeiten Bezeichnung der WartungsarbeitenGarantieInspektion ACZwischendurchsicht Motorölwechsel Entlüften des Kraftstofffilters (Dieselmotor)
Motoröl (kontrollieren + nachfüllen) Getriebeöl mechanisches Getriebe (kontrollieren + nachfüllen) Batterie (kontrollieren + nachfüllen) bei abnehmbarem Verschlusssto pfen Front und Heckscheibenanlage (kontrollieren + nachfüllen) Kühlflüssigkeit (kontrollieren + nachfüllen) Bremsflüssigkeit (kontrollieren + nachfüllen) Flüssigkeit Servolenkung (kontrollieren + nachfüllen je nach Ausstattung)
29-07-2002

29-07-2002

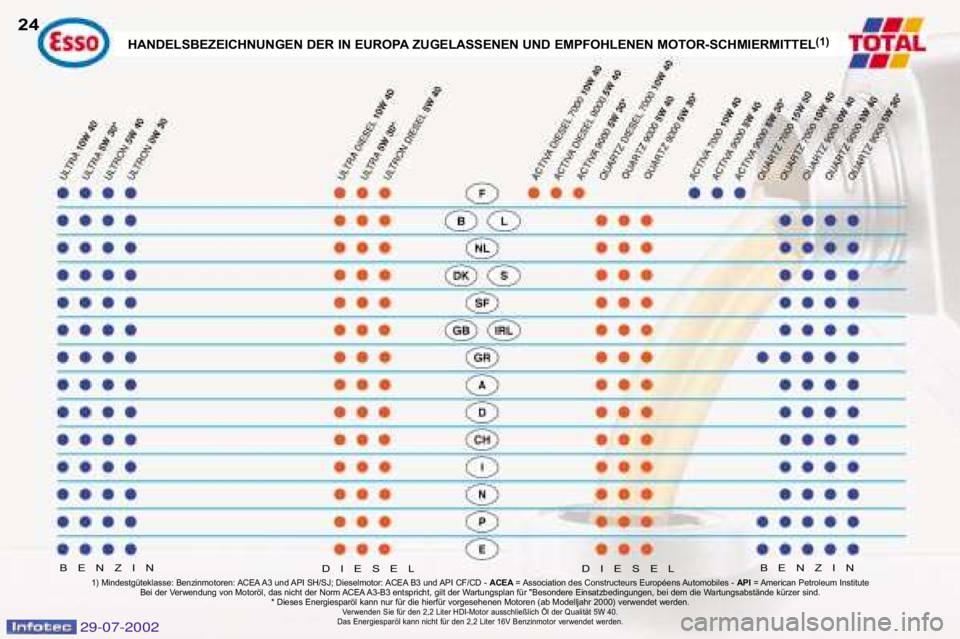

HANDELSBEZEICHNUNGEN DER IN EUROPA ZUGELASSENEN UND EMPFOHLENEN MOTORSCHMIERMITTEL(1)
BENZIN
BENZIN
241) Mindestgüteklasse: Benzinmotoren: ACEA A3 und API SH/SJ; Dieselmotor:
ACEA B3 und API CF/CD ACEA= Association des Constructeurs Européens Automobiles API= American Petroleum Institute
Bei der Verwendung von Motoröl, das nicht der Norm ACEA A3B3 entsprich t, gilt der Wartungsplan für "Besondere Einsatzbedingungen, bei dem die Wartungsabstände kürzer sind.
* Dieses Energiesparöl kann nur für die hierfür vorgesehenen Motore n (ab Modelljahr 2000) verwendet werden.
Verwenden Sie für den 2,2 Liter HDIMotor ausschließlich Öl der Qualität 5W 40.
Das Energiesparöl kann nicht für den 2,2 Liter 16V Benzinmotor verw endet werden.
DIESEL DIESEL

29-07-2002
25
DIE WARTUNG IHRES 406
Empfohlene und zugelassene
Schmiermittel
Die in der nebenstehenden Tabelle
aufgeführten Ölsorten sind für die
meisten Betriebszwecke geeignet.
Die nebenstehende Grafik gibt den
optimalen Viskositätsbereich für die
jeweiligen Betriebstemperaturen an.
Es können auch vollsynthetische Öle
verwendet werden
In Ermangelung teilsynthetischer
oder vollsynthetischer Öle können
auch Öle der Güteklasse API SH/SJ
(für Benzinmotoren) oder CD/CF (für
Dieselmotoren) verwendet werden.
Für diesen Fall sollte der Wartungs
plan für "Besondere Einsatzbedin
gungen" eingehalten werden, der
kürzere Wartungsabstände vorsieht.
Scheuen Sie sich nicht, sich von
einem PEUGEOT Vertragshändler
beraten zu lassen, um die guten
Fahreigenschaften Ihres Fahrzeugs
zu erhalten und die Wartungskosten
so günstig wie möglich zu gestalten.
In außereuropäischen Ländern wen
den Sie sich bitte an den örtlichen
PEUGEOTVertragshändler.
VORGESCHRIEBEN VORGESCHRIEBEN
Mechanisches ESSO GEAR OIL BV TOTAL TRANSMISSION BV
Getriebe 75W80 T. Nr. 9736.41 75W–80
VORGESCHRIEBEN
Automatikgetriebe ATF 4HP20AL4 T.
4HP 20 AL4 Nr. 9736.22
Servolenkung ESSO ATF D TOTAL FLUIDE AT42 T. Nr. 9730.94
Servolenkung FLÜSSIKGEIT DA PR 9730. A1*
Bremsflüssigkeit PEUGEOT DOT4
Kühlflüssigkeit
PROCOR TM108/GLYSANTIN G33 oder REVKOGEL 2000VORGESCHRIEBENSchutz bis –35°C
* Nur für kalte Länder Sonstige zugelassene Betriebsstoffe
