2002.5 PEUGEOT 206 Betriebsanleitungen (in German)

24-02-2003
PRAKTISCHE TIPPS135
ANHÄNGER, WOHNWAGEN,
BOOTSANHÄNGER
ANKUPPELN
Nur Original-PEUGEOT-Anhänger-
kupplungen benutzen, die bei der
Konzeption Ihres Fahrzeugs gete-
stet und zugelassen wurden.
Die Anhängerkupplung muss von
einem PEUGEOT-Vertragshändler
montiert werden.
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung
konzipiert, kann jedoch auch zum
Ziehen eines Anhängers benutzt
werden.
Das Fahren mit Anhänger bean-
sprucht das Zugfahrzeug in stärke-
rem Maße und verlangt vom Fahrer
besondere Aufmerksamkeit.
Die Dichte der Luft nimmt mit der
Höhe ab, wodurch sich die
Motorleistungen verringern. Die
maximale Anhängelast je 1 000 m
Höhe um 10% reduziert werden. Empfehlungen für den
Fahrbetrieb
Verteilung der Lasten:
Verteilen
Sie die Last im Anhänger so, dass
sich die schwersten Gegenstände
so nahe wie möglich an der Achse
befinden und die höchstzulässige
Stützlast nicht überschritten wird.
Kühlung: Beim Ziehen eines
Anhängers am Berg steigt die
Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrie-
ben wird, ist seine Kühlkapazität nicht
von der Motordrehzahl abhängig.
Legen Sie deshalb einen hohen
Gang ein, um die Motordrehzahl zu
verringern, und verlangsamen Sie
das Tempo.
Die maximale Anhängelast bei
Bergfahrten hängt vom Grad der
Steigung und von der Außentemperatur
ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
Halten Sie beim Aufleuchten der Warnleuchte an
und stellen Sie den Motor schnellstmöglich ab.
Reifen: Prüfen Sie den Reifendruck an
Zugfahrzeug und Anhänger und beachten Sie
die empfohlenen Reifendruckwerte.
Bremsen: Bei Zugbetrieb verlängert sich der
Bremsweg.
Beleuchtung: Elektrische Signalanlage des
Anhängers überprüfen.
Seitenwind: Erhöhte Seitenwindempfindlichkeit
berücksichtigen.

24-02-2003
PRAKTISCHE TIPPS
136

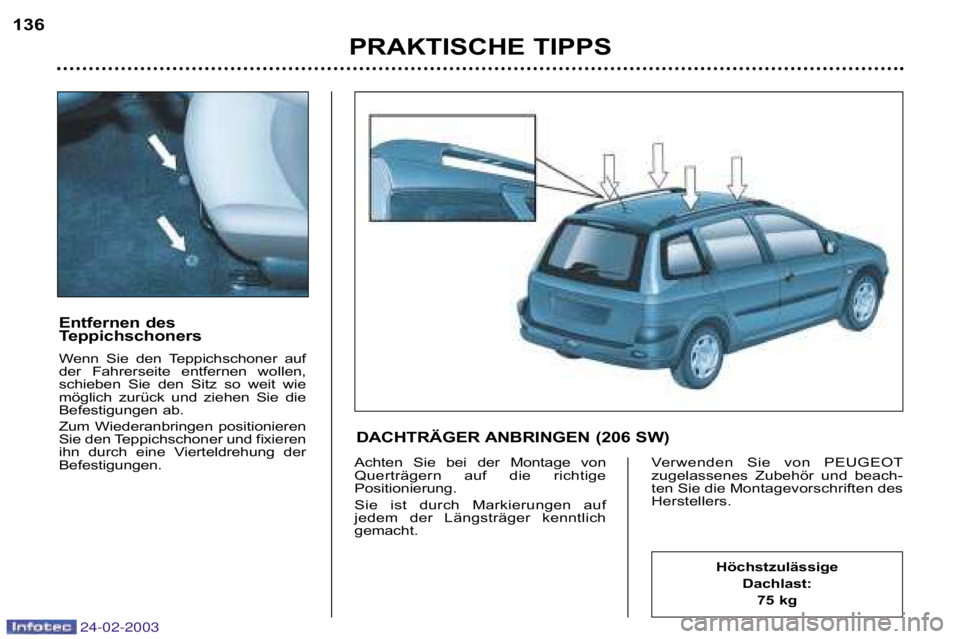

Entfernen des
Teppichschoners
Wenn Sie den Teppichschoner auf
der Fahrerseite entfernen wollen,
schieben Sie den Sitz so weit wie
möglich zurück und ziehen Sie die
Befestigungen ab.
Zum Wiederanbringen positionieren
Sie den Teppichschoner und fixieren
ihn durch eine Vierteldrehung der
Befestigungen.
Achten Sie bei der Montage von
Querträgern auf die richtige
Positionierung.
Sie ist durch Markierungen auf
jedem der Längsträger kenntlich
gemacht. Verwenden Sie von PEUGEOT
zugelassenes Zubehör und beach-
ten Sie die Montagevorschriften des
Herstellers.
Höchstzulässige
Dachlast: 75 kg
DACHTRÄGER ANBRINGEN (206 SW)

24-02-2003
PRAKTISCHE TIPPS137
PFLEGE DER KAROSSERIE
Um Lackierung und Kunststoffteile
in gutem Zustand zu erhalten, emp-
fehlen wir Ihnen, das Fahrzeug häu-
fig zu waschen,
– von Hand, ohne besondere Vorsichtsmaßnahmen;
– in der Waschanlage, wobei jedoch zu beachten ist, dass durch
wiederholtes Waschen in schlecht
gewarteten Anlagen feine Kratzer
entstehen können, die den Lack
matt erscheinen lassen und
besonders auf dunklen
Lackierungen auffallen;
– mit Hochdruckreiniger, unter sorg- fältiger Beachtung der zu der
Anlage gegebenen Emp-
fehlungen bezüglich Druck und
Abstand des Sprühkopfes.
Der Hochdruckstrahl sollte nicht
auf schadhafte Teile des
Fahrzeugs (lackierte Stoßstangen
oder Scheinwerfer) gerichtet wer-
den. Waschen Sie beschädigte
Teile von Hand.
Achten Sie auch darauf, dass kein
Wasser in die Schlösser gelangt.
Wenden Sie sich mit allen Fragen
bezüglich der Pflege und Wartung
Ihres Fahrzeugs an einen
Peugeot-Vertragshändler, der Sie
über die von uns ausgewählten
Qualitätsprodukte berät.

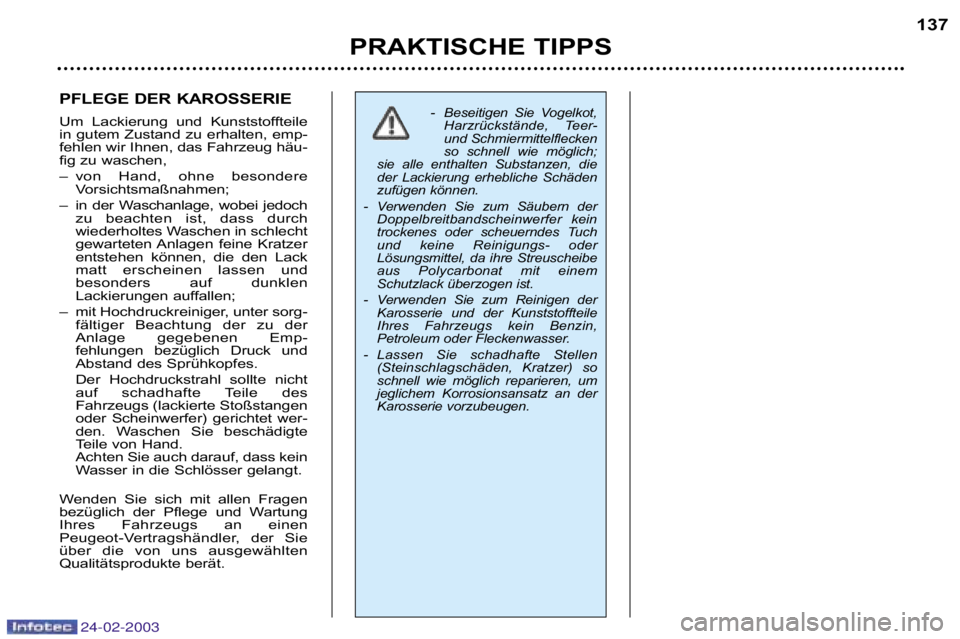

- Beseitigen Sie Vogelkot, Harzrückstände, Teer-
und Schmiermittelflecken
so schnell wie möglich;
sie alle enthalten Substanzen, die
der Lackierung erhebliche Schäden
zufügen können.
- Verwenden Sie zum Säubern der Doppelbreitbandscheinwerfer kein
trockenes oder scheuerndes Tuch
und keine Reinigungs- oder
Lösungsmittel, da ihre Streuscheibe
aus Polycarbonat mit einem
Schutzlack überzogen ist.
- Verwenden Sie zum Reinigen der Karosserie und der Kunststoffteile
Ihres Fahrzeugs kein Benzin,
Petroleum oder Fleckenwasser.
- Lassen Sie schadhafte Stellen (Steinschlagschäden, Kratzer) so
schnell wie möglich reparieren, um
jeglichem Korrosionsansatz an der
Karosserie vorzubeugen.

24-02-2003
PRAKTISCHE TIPPS
138
206 ZUBEHÖR
Verwenden Sie für Ihren PEUGEOT nur Originalzubehör und -teile, die von PEUGEOT zugelassen sind.
Diese wurden von PEUGEOT auf ihre Zuverlässigkeit und Sicherheit ge prüft und zugelassen, d.h. sie sind für Ihr Fahrzeug
geeignet, wofür PEUGEOT bei anderen Produkten keine Garantie ü bernehmen kann.
Das PEUGEOT-Vertragshändlernetz bietet Ihnen ein umfassendes Programm von Zubehörteilen, die von PEUGEOT
zugelassen wurden. Auf alle diese Teile erhalten Sie die üb liche PEUGEOT-Garantie:
Sicherheit : Alarmanlagen, Scheibengravuren, Diebstahlsicherung für Leichtmetal lfelgen, Warnsignal,
Verbandskasten, usw.
Schutz : Mit den Seitenairbags kompatible Sitzbezüge, Fußmatten, Kofferra umablagebox, usw.
Kommunikation : Radiotelefon, Freisprechanlage, Navigationssystem, CD-Wechsler, Autoradios, Lautsprecher,
Autoradio-Zierblende, hintere Ablage mit 4 Lautsprechern (Limousi ne), usw.
Styling : Aluminiumfelgen, Zierleisten, Schiebedach* , Nebelscheinwerfer , Schmutzfänger, Heckspoiler
(Limousine), Sportauspuff, Zierblende für Armaturenbrett Aluminium u nd Holz, Türschwellen,
Karosserie-Bausatz, Kotflügelverbreiterung, usw.
* Beim Einbau eines Schiebedaches sind grundsätzlich nur PEUGEOT Origin alteile zu verwenden.
Komfortausstattung :Mittelarmlehne, Schreibplatte, Schutz für Beifahrersitz, große Transp ortbox, Flaschenhalter,
CD- oder Kassettenbox, Autotelefon-Konsole, Windabweiser Türen, Kofferraum-Ablagebox
(Limousine), usw.
Freizeitausrüstung : Anhängerkupplung, Dachgepäckträger, Dachkoffer, Skiträger, Fahrra dträger**, Schneeketten,
usw.
** Fahrradträger nicht am Heckspoiler oder an der Heckscheibe anbring en.
Kinder : Kindersitze und -sitzerhöhungen, Kiddy Isofix Kindersitz, Sonnenrollo s, usw.
Wartungsprodukte : Scheibenreiniger, Reinigungs- und Pflegemittel für innen un d außen, usw.
Nutzfahrzeuge : Umbausatz für Firmenfahrzeuge, usw.

24-02-2003
TECHNISCHE DATEN139

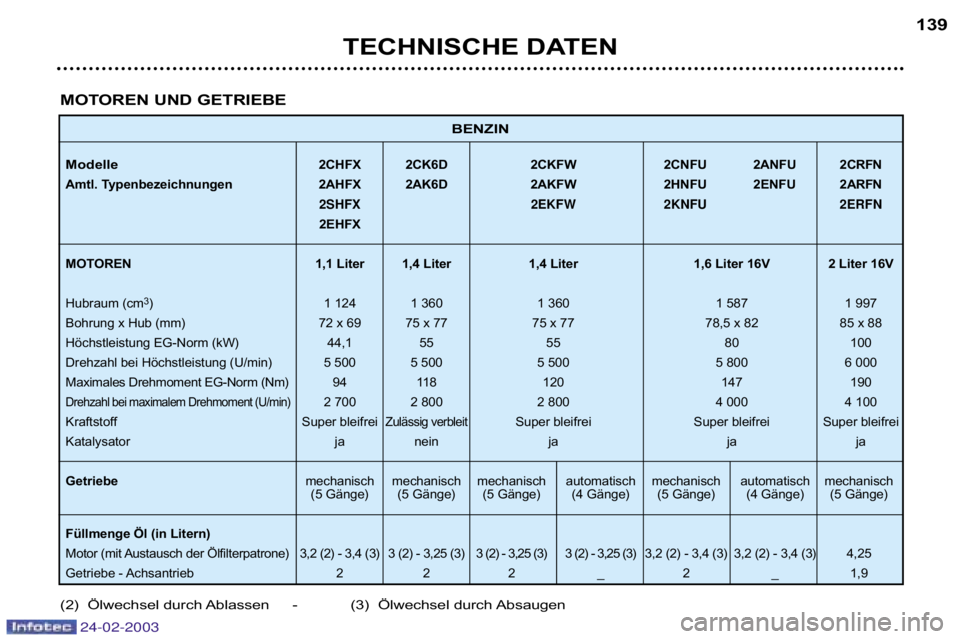

BENZIN
Modelle2CHFX 2CK6D 2CKFW 2CNFU 2ANFU 2 CRFN
Amtl. Typenbezeichnungen 2AHFX 2AK6D 2AKFW 2HNFU 2ENFU 2 ARFN
2SHFX 2EKFW 2KNFU 2ERFN
2EHFX
MOTOREN 1,1 Liter 1,4 Liter 1,4 Liter 1,6 Liter 16V 2 Liter 16V
Hubraum (cm 3
) 1 124 1 360 1 360 1 587 1 997
Bohrung x Hub (mm) 72 x 69 75 x 77 75 x 77 78,5 x 82 85 x 88
Höchstleistung EG-Norm (kW) 44,1 55 55 80 100
Drehzahl bei Höchstleistung (U/min) 5 500 5 500 5 500 5 800 6 0 00
Maximales Drehmoment EG-Norm (Nm) 94 118 120 147 190
Drehzahl bei maximalem Drehmoment (U/min)2 700 2 800 2 800 4 000 4 100
Kraftstoff Super bleifrei
Zulässig verbleitSuper bleifrei Super bleifrei Super bleifrei
Katalysator ja nein ja ja ja
Getriebe mechanisch mechanisch mechanisch automatisch mechanisch automatisch mechanisch
(5 Gänge) (5 Gänge) (5 Gänge) (4 Gänge) (5 Gänge) (4 Gänge) (5 G änge)
Füllmenge Öl (in Litern)
Motor (mit Austausch der Ölfilterpatrone) 3,2 (2) - 3,4 (3) 3 (2) - 3,25 (3)3 (2) - 3,25 (3) 3 (2) - 3,25 (3)3,2 (2) - 3,4 (3) 3,2 (2) - 3,4 (3) 4,25
Getriebe - Achsantrieb 2 2 2 _ 2 _ 1,9
MOTOREN UND GETRIEBE
(2) Ölwechsel durch Ablassen - (3) Ölwechsel durch Absaugen

24-02-2003
TECHNISCHE DATEN
140

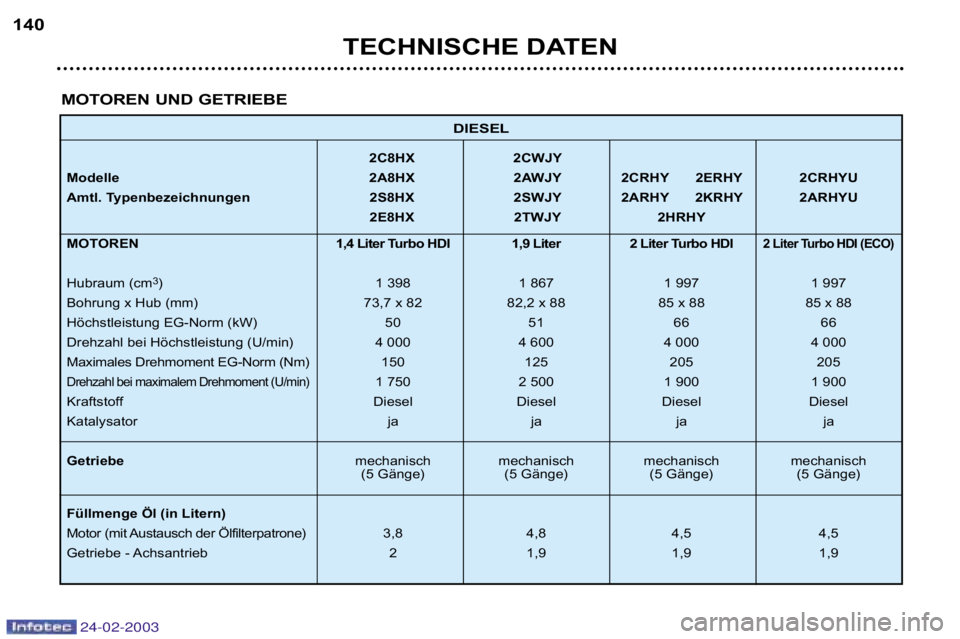

DIESEL
2C8HX 2CWJY
Modelle 2A8HX 2AWJY 2CRHY 2ERHY 2CRHYU
Amtl. Typenbezeichnungen 2S8HX 2SWJY 2ARHY 2KRHY 2ARHYU
2E8HX 2TWJY 2HRHY
MOTOREN 1,4 Liter Turbo HDI 1,9 Liter 2 Liter Turbo HDI
2 Liter Turbo HDI (ECO)
Hubraum (cm3
) 1 398 1 867 1 997 1 997
Bohrung x Hub (mm) 73,7 x 82 82,2 x 88 85 x 88 85 x 88
Höchstleistung EG-Norm (kW) 50 51 66 66
Drehzahl bei Höchstleistung (U/min) 4 000 4 600 4 000 4 000
Maximales Drehmoment EG-Norm (Nm) 150 125 205 205
Drehzahl bei maximalem Drehmoment (U/min)1 750 2 500 1 900 1 900
Kraftstoff Diesel Diesel Diesel Diesel
Katalysator ja ja ja ja
Getriebe mechanisch mechanisch mechanisch mechanisch
(5 Gänge) (5 Gänge) (5 Gänge) (5 Gänge)
Füllmenge Öl (in Litern)
Motor (mit Austausch der Ölfilterpatrone) 3,8 4,8 4,5 4,5
Getriebe - Achsantrieb 2 1,9 1,9 1,9
MOTOREN UND GETRIEBE

TECHNISCHE DATEN141
VERBRAUCH LIMOUSINE
Die Angaben bezüglich des Kraftstoffverbrauchs entsprechen den bei Drucklegung gültigen Werten.
* Je nach den in dem Bestimmungsland gültigen Abgasnormen können Abweichungen zu o.g. Werten möglich sein.
Laut Richtlinie 99/100 (Liter/100 km)*
Motor Getriebe Amtl. Typen- Stadtverkehr Überland Mischstrecken CO 2-
bezeichnung Ausstoß
g/km
1,1 Liter mechanisch HFXF 8,2 5 6,2 14 8
1,1 Liter mechanisch HFXU/A 8,4 5,2 6,3 151
1,4 Liter mechanisch K6D2 9,4 5,5 7 162
1,4 Liter mechanisch KFWF 8,4 5 6,3 149 KFWA 8,5 5,2 6,3 151
1,4 Liter automatisch KFWR 9,5 5,4 6,9 165
1,6 Liter 16V mechanisch NFUF 8,6 5,1 6,4 153 HNFUF 8,7 5,7 6,8 161
1,6 Liter 16V automatisch NFUR 9,9 5,5 7,1 171 HNFUR 10,2 5,8 7,5 179
2 Liter 16 V mechanisch RFNF 10,7 6,1 7,7 185
1,4 Liter Turbo HDI mechanisch 8HXF 5,5 3,6 4,3 113
1,9 Liter Diesel mechanisch WJYF 7,4 4,4 5,5 144 WJYU 7,8 4,6 5,8 153
2 Liter Turbo HDI mechanisch RHYF 6,6 4,1 5 136 HRHYF 6,9 4,4 5,3 144
2 Liter Turbo HDI (ECO)mechanisch RHYU 5,8 3,8 4,5 120
24-02-2003

TECHNISCHE DATEN
142

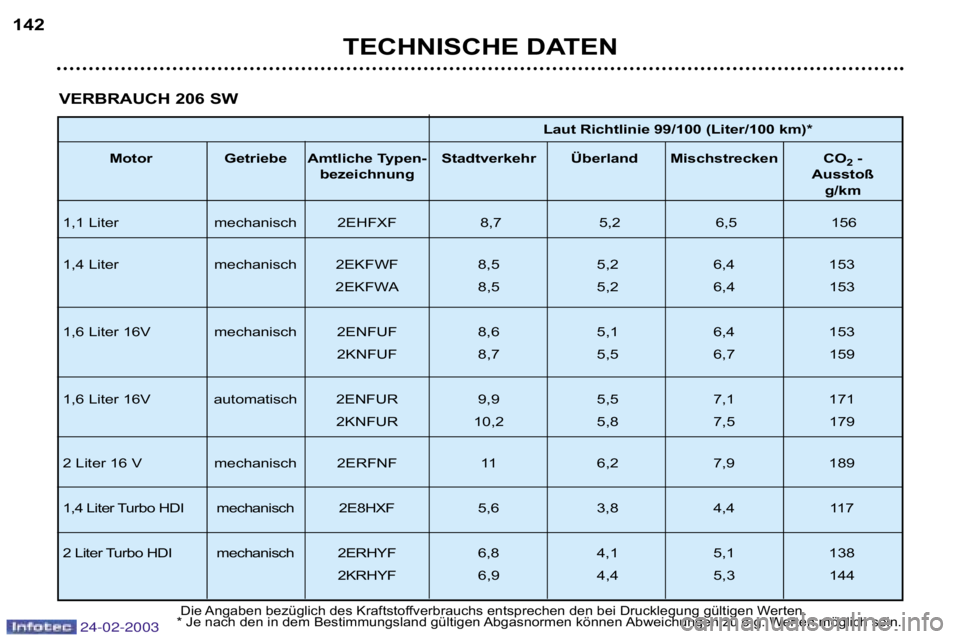

VERBRAUCH 206 SW
Laut Richtlinie 99/100 (Liter/100 km)*
Motor Getriebe Amtliche Typen- Stadtverkehr Überland Mischstrecke n CO
2-
bezeichnung Ausstoß
g/km
1,1 Liter mechanisch 2EHFXF 8,7 5,2 6,5 156
1,4 Liter mechanisch 2EKFWF 8,5 5,2 6,4 153 2EKFWA 8,5 5,2 6,4 153
1,6 Liter 16V mechanisch 2ENFUF 8,6 5,1 6,4 153 2KNFUF 8,7 5,5 6,7 159
1,6 Liter 16V automatisch 2ENFUR 9,9 5,5 7,1 171 2KNFUR 10,2 5,8 7,5 179
2 Liter 16 V mechanisch 2ERFNF 11 6,2 7,9 189
1,4 Liter Turbo HDI mechanisch 2E8HXF 5,6 3,8 4,4 117
2 Liter Turbo HDI mechanisch 2ERHYF 6,8 4,1 5,1 138 2KRHYF 6,9 4,4 5,3 144
Die Angaben bezüglich des Kraftstoffverbrauchs entsprechen den bei Drucklegung gültigen Werten.
* Je nach den in dem Bestimmungsland gültigen Abgasnormen können Abweichungen zu o.g. Werten möglich sein.
