2001 YAMAHA XVZ1300TF Manuale de Empleo (in Spanish)

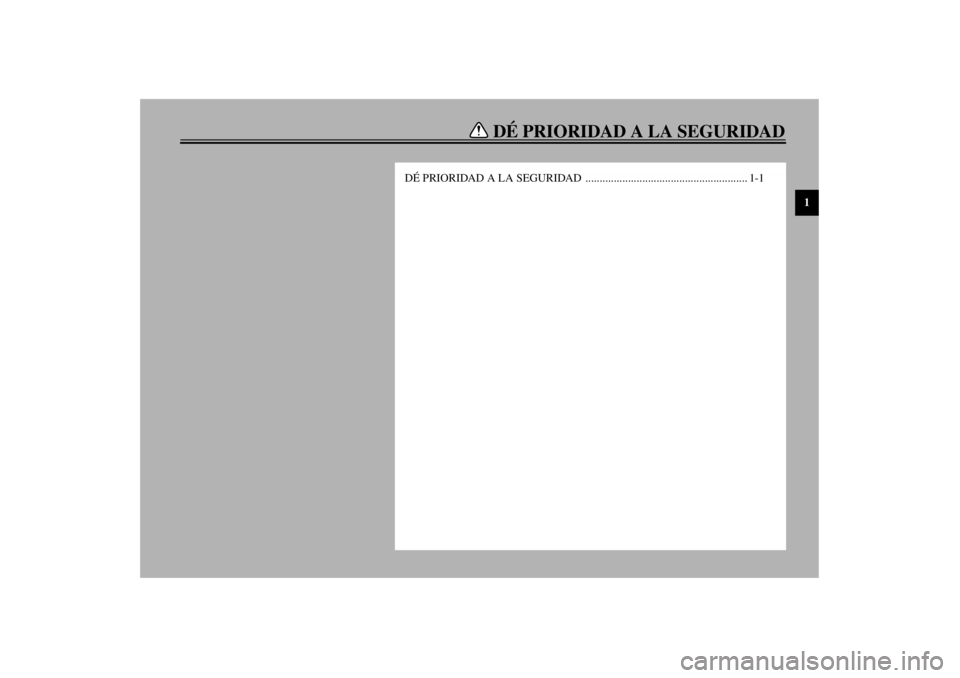

DÉ PRIORIDAD A LA SEGURIDAD
1
DÉ PRIORIDAD A LA SEGURIDAD ......................................................... 1-1
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM

1
1-1
1-DÉ PRIORIDAD A LA SEGURIDAD
SAU00021
Las motocicletas son unos vehículos fascinantes que pueden proporcionarle una insuperable sensación de poder
y libertad. No obstante, imponen asimismo ciertos límites que se deben aceptar; ni siquiera la mejor motocicleta
puede ignorar las leyes de la física.
Un cuidado y mantenimiento regulares resultan esenciales para preservar el valor y el estado de funcionamiento
de la motocicleta. Además, lo que es cierto para la motocicleta lo es también para el conductor: las buenas
prestaciones dependen de si uno está en buena forma. Conducir bajo los efectos de fármacos y alcohol queda,
naturalmente, descartado. Los conductores de motocicletas—más que los conductores de coches—deben
encontrarse siempre en sus mejores condiciones mentales y físicas. Bajo los efectos del alcohol, incluso en
cantidades pequeñas, existe una tendencia a correr riesgos.
Una vestimenta protectora es tan esencial para el conductor de una motocicleta como los cinturones de seguridad
para el conductor y pasajeros de un coche. Lleve siempre un traje completo para motocicleta (ya sea de cuero, de
materiales sintéticos resistentes a los desgarros, con protectores), botas fuertes, guantes para motocicleta y un
casco que se ajuste correctamente. Una vestimenta óptima, sin embargo, no debe hacer que se relaje la atención.
Aunque los cascos y trajes completos, en particular, crean una ilusión de seguridad y protección totales, los
motoristas siempre son vulnerables. Los conductores que carecen de autocontrol corren el riesgo de ir demasiado
rápido y de tentar la suerte. Ello resulta todavía más peligroso en tiempo húmedo. El buen motorista conduce con
seguridad, previsiblemente y a la defensiva — Evitando todos los peligros, incluidos los causados por otros.
¡Disfrute de la conducción!
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM

DESCRIPCIÓN
2
Izquierda ......................................................................................................... 2-1
Derecha........................................................................................................... 2-2
Mandos e instrumentos................................................................................... 2-3
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM

2-1
2
SAU00026

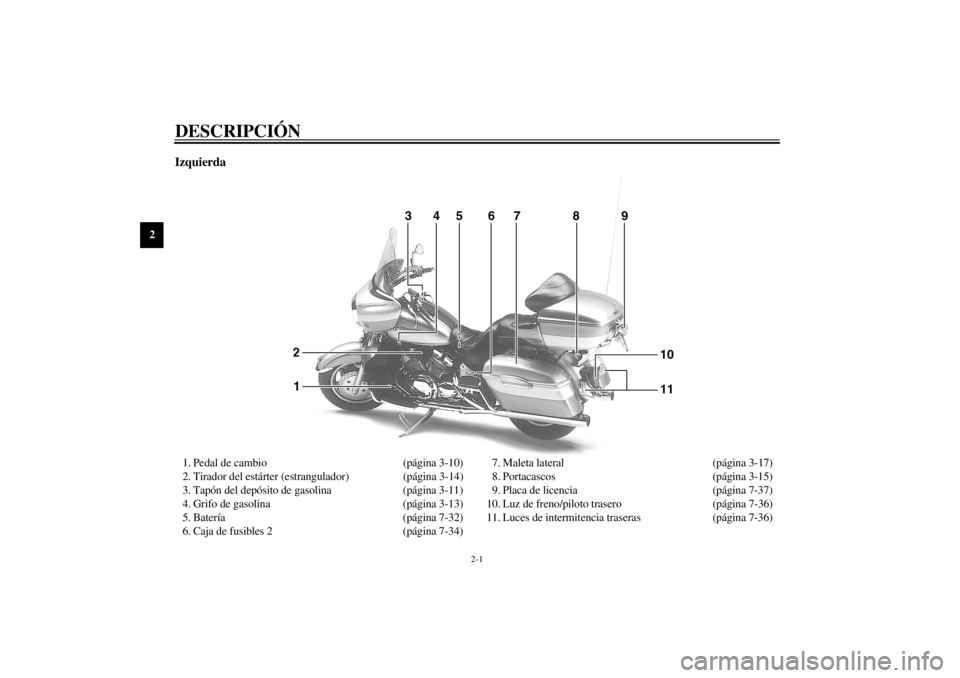

2-DESCRIPCIÓN Izquierda1. Pedal de cambio (página 3-10)
2. Tirador del estárter (estrangulador) (página 3-14)
3. Tapón del depósito de gasolina (página 3-11)
4. Grifo de gasolina (página 3-13)
5. Batería (página 7-32)
6. Caja de fusibles 2 (página 7-34)7. Maleta lateral (página 3-17)
8. Portacascos (página 3-15)
9. Placa de licencia (página 7-37)
10. Luz de freno/piloto trasero (página 7-36)
11. Luces de intermitencia traseras (página 7-36)
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM

DESCRIPCIÓN
2-2
2

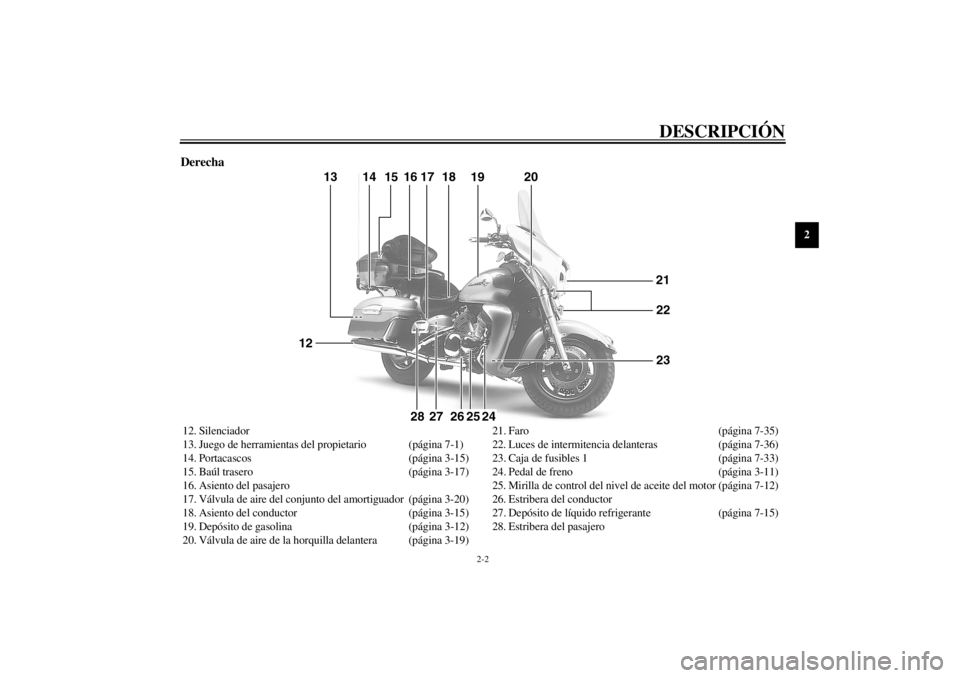

Derecha12. Silenciador
13. Juego de herramientas del propietario (página 7-1)
14. Portacascos (página 3-15)
15. Baúl trasero (página 3-17)
16. Asiento del pasajero
17. Válvula de aire del conjunto del amortiguador (página 3-20)
18. Asiento del conductor (página 3-15)
19. Depósito de gasolina (página 3-12)
20. Válvula de aire de la horquilla delantera (página 3-19)21. Faro (página 7-35)
22. Luces de intermitencia delanteras (página 7-36)
23. Caja de fusibles 1 (página 7-33)
24. Pedal de freno (página 3-11)
25. Mirilla de control del nivel de aceite del motor (página 7-12)
26. Estribera del conductor
27. Depósito de líquido refrigerante (página 7-15)
28. Estribera del pasajero
S_5jc.book Page 2 Monday, January 22, 2001 12:18 PM

DESCRIPCIÓN
2-3
2
Mandos e instrumentos1. Maneta de embrague (página 3-10)
2. Unidad de control del sistema de sonido (página 4-3)
3. Interruptores izquierdos del manillar (página 3-9)
4. Toma del audífono del conductor (página 4-2)
5. Unidad velocímetro (página 3-5)6. Interruptor principal/bloqueo de la dirección (página 3-1)
7. Interruptores derechos del manillar (página 3-9)
8. Puño del acelerador (página 7-21)
9. Maneta de freno (página 3-11)
S_5jc.book Page 3 Monday, January 22, 2001 12:18 PM

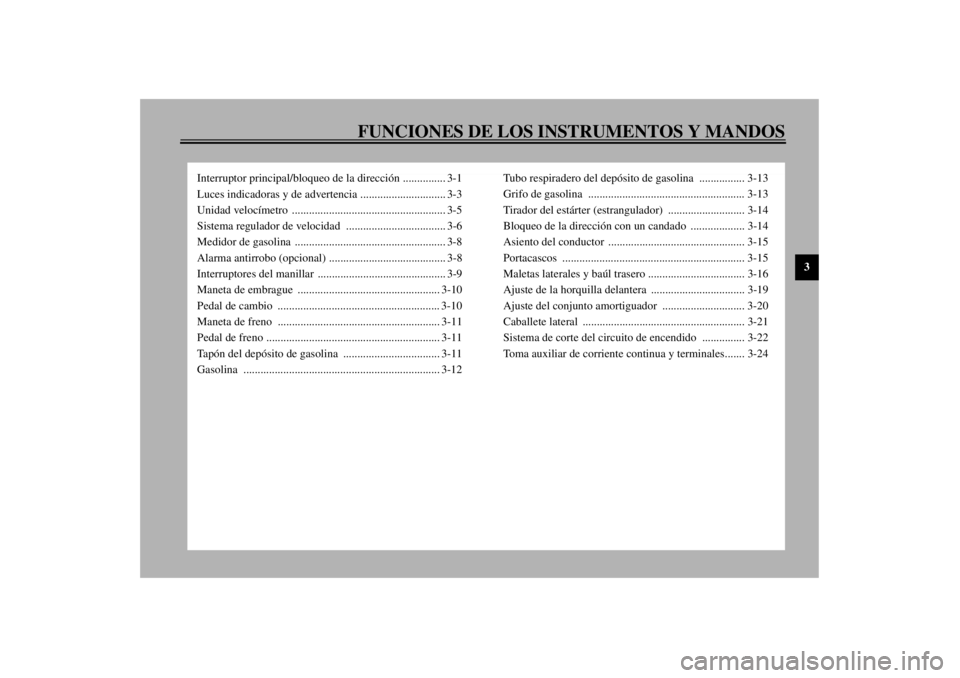

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
Interruptor principal/bloqueo de la dirección ............... 3-1
Luces indicadoras y de advertencia .............................. 3-3
Unidad velocímetro ...................................................... 3-5
Sistema regulador de velocidad ................................... 3-6
Medidor de gasolina ..................................................... 3-8
Alarma antirrobo (opcional) ......................................... 3-8
Interruptores del manillar ............................................. 3-9
Maneta de embrague .................................................. 3-10
Pedal de cambio ......................................................... 3-10
Maneta de freno ......................................................... 3-11
Pedal de freno ............................................................. 3-11
Tapón del depósito de gasolina .................................. 3-11
Gasolina ..................................................................... 3-12Tubo respiradero del depósito de gasolina ................ 3-13
Grifo de gasolina ....................................................... 3-13
Tirador del estárter (estrangulador) ........................... 3-14
Bloqueo de la dirección con un candado ................... 3-14
Asiento del conductor ................................................ 3-15
Portacascos ................................................................ 3-15
Maletas laterales y baúl trasero .................................. 3-16
Ajuste de la horquilla delantera ................................. 3-19
Ajuste del conjunto amortiguador ............................. 3-20
Caballete lateral ......................................................... 3-21
Sistema de corte del circuito de encendido ............... 3-22
Toma auxiliar de corriente continua y terminales....... 3-24
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM

3-1
3
SAU00027
3-FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU00029
Interruptor principal/bloqueo de la
dirección El interruptor principal/bloqueo de la dirección
controla los sistemas de encendido y luces y se
utiliza para bloquear la dirección. A continua-
ción se describen las diferentes posiciones.
SAU00036
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión y
se puede arrancar el motor. La llave no se puede
extraer.
SAU01842
ACC (Accesorio)
El sistema de sonido y el conector y terminales
auxiliares CC pueden utilizarse en esta posición.
Por lo tanto, no utilice la posición de accesorio
durante un periodo de tiempo prolongado; de lo
contrario puede descargarse la batería.
La llave no se puede extraer.
SAU00038
CERRADO (OFF)
Todos los sistemas eléctricos están desactiva-
dos. Se puede extraer la llave.
SAU00040
CERRADURA (LOCK)
La dirección está bloqueada y todos los sistemas
eléctricos están desactivados. Se puede extraer
la llave.
Para bloquear la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave desde la posición “OFF” y
luego gírela a la posición “LOCK” sin de-
jar de empujarla.
3. Extraiga la llave.
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posi-
ción“OFF” sin dejar de empujarla.
1. ON (Abierto)
2. ACC (Accesorio)
3. OFF (Cerrado)
4. LOCK (Cerradura)
5. (Estacionamiento)S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM
