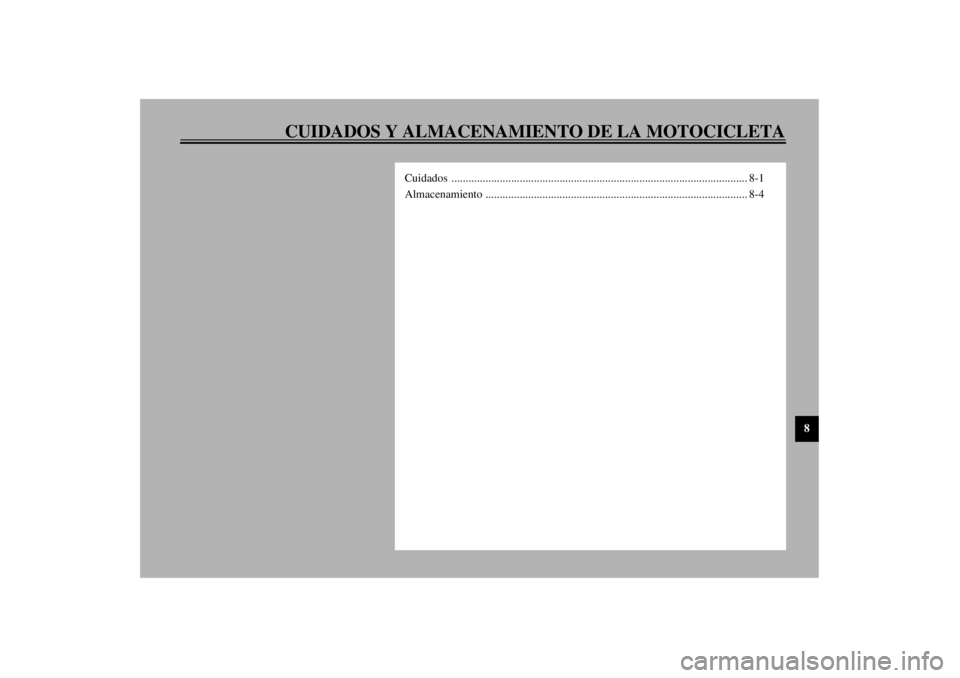

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
8
Cuidados ........................................................................................................ 8-1
Almacenamiento ............................................................................................ 8-4
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM

8-1
8
SAU03432
8-CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETACuidados Si bien el diseño abierto de una motocicleta re-
vela el atractivo de la tecnología, también la
hace más vulnerable. El óxido y la corrosión
pueden desarrollarse incluso cuando se utilizan
componentes de alta tecnología. Un tubo de es-
cape oxidado puede pasar desapercibido en un
coche, pero afea el aspecto general de una moto-
cicleta. El cuidado frecuente y adecuado no sólo
se ajusta a los términos de la garantía, sino que
además mantiene la buena imagen de la motoci-
cleta, prolonga su vida útil y optimiza sus pres-
taciones.Antes de limpiarla
1. Cubra las salidas del silenciador con bol-
sas de plástico cuando el motor se haya en-
friado.
2. Verifique que todas las tapas y cubiertas,
así como todos los acopladores y conecto-
res eléctricos, incluidas las tapas de bujía,
estén bien apretados.
3. Elimine la suciedad incrustada, como pue-
den ser los restos de aceite quemado sobre
el cárter, con un desengrasador y un cepi-
llo, pero no aplique nunca tales productos
sobre los sellos, las juntas y los ejes de las
ruedas. Enjuague siempre la suciedad y el
desengrasador con agua.Limpieza
SCA00036
ATENCION:_ l
No utilice limpiadores de ruedas con
alto contenido de ácido, especialmente
para las ruedas de radios. Si utiliza tales
productos para la suciedad difícil de eli-
minar, no deje el limpiador sobre la
zona afectada durante más tiempo del
que figure en las instrucciones. Asimis-
mo, enjuague completamente la zona
con agua, séquela inmediatamente y a
continuación aplique un protector en
aerosol contra la corrosión.
l
Una limpieza inadecuada puede dañar
parabrisas, carenados, paneles y otras
piezas de plástico. Para limpiar el plás-
tico utilice únicamente un trapo suave y
limpio o un esponja con un detergente
suave y agua.
l
No utilice productos químicos fuertes
para las piezas de plástico. Evite utilizar
trapos o esponjas que hayan estado en
contacto con productos de limpieza
fuertes o abrasivos, disolventes o dilu-
yentes, combustible (gasolina), desoxi-
dantes o antioxidantes, líquido de
frenos, anticongelante o electrólito.
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
8-2
8
l
No utilice aparatos de lavado a alta pre-
sión o limpiadores de chorro de vapor,
ya que provocan infiltraciones y dete-
rioro en las zonas siguientes: juntas (de
cojinetes de rueda y basculante, horqui-
lla y frenos), componentes eléctricos
(acopladores, conectores, instrumen-
tos, interruptores y luces, equipos de so-
nido y altavoces), maletines laterales,
cofre trasero, tubos respiraderos y tu-
bos de ventilación.
l
En las motocicletas dotadas de parabri-
sas: No utilice limpiadores fuertes o es-
ponjas duras que pueden deslucirlos o
rayarlos. Algunos productos de limpie-
za para plásticos pueden dejar rayas so-
bre el parabrisas. Pruebe el producto
sobre un pequeña pieza oculta para ase-
gurarse de que no deja marcas. Si se
raya el parabrisas, utilice un pulimento
de calidad para plásticos después de la-
varlo.
_Después de una utilización normalElimine la suciedad con agua tibia, un detergen-
te suave y una esponja blanda y limpia, aclaran-
do luego completamente con agua limpia.
Utilice un cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso. La suciedad
incrustada y los insectos se eliminarán más fá-
cilmente si se cubre la zona con un trapo húme-
do durante unos minutos antes de limpiarla.Después de utilizarla con lluvia, junto al mar o
en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua salada
en las calles durante el invierno resultan suma-
mente corrosivas en combinación con el agua;
observe el procedimiento siguiente cada vez que
utilice la motocicleta con lluvia, junto al mar o
en calles donde se haya esparcido sal.NOTA:_ La sal esparcida en las calles durante el invierno
puede permanecer hasta bien entrada la prima-
vera. _1. Lave la motocicleta con agua fría y un de-
tergente suave cuando el motor se haya
enfriado.
SCA00012
ATENCION:_ No utilice agua caliente, ya que incrementa la
acción corrosiva de la sal. _2. Aplique un protector contra la corrosión
en aerosol sobre todas las superficies de
metal, incluidas las superficies cromadas y
chapadas con níquel, para prevenir la co-
rrosión.
S_5jc.book Page 2 Monday, January 22, 2001 12:18 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
8-3
8
Después de la limpieza
1. Seque la motocicleta con una gamuza o un
trapo absorbente.
2. Utilice un abrillantador de cromo para dar
brillo a las piezas de cromo, aluminio y
acero inoxidable, incluido el sistema de
escape. (Con el abrillantador puede inclu-
so eliminarse la decoloración térmica de
los sistemas de escape de acero inoxida-
ble.)
3. Se recomienda aplicar un protector contra
la corrosión en aerosol sobre todas las su-
perficies de metal, incluidas las superfi-
cies cromadas y chapadas con níquel, para
prevenir la corrosión.
4. Utilice aceite en aerosol como limpiador
universal para eliminar todo resto de su-
ciedad.
5. Retoque los pequeños daños en la pintura
provocados por piedras, etc.
6. Aplique cera a todas las superficies pinta-
das.
7. Deje que la motocicleta se seque por com-
pleto antes de guardarla o cubrirla.
SWA00001
ADVERTENCIA
_ l
Verifique que no haya aceite o cera en
los frenos o en los neumáticos. Si es pre-
ciso, limpie los discos y los forros de fre-
no con un limpiador normal de frenos
de disco o acetona, y lave los neumáticos
con agua tibia y un detergente suave.
l
Antes de utilizar la motocicleta pruebe
los frenos y su comportamiento en los
cruces.
_
SCA00013
ATENCION:_ l
Aplique aceite en aerosol y cera de for-
ma moderada, eliminando los excesos.
l
No aplique nunca aceite o cera sobre
piezas de goma o de plástico; trátelas
con un producto adecuado para su
mantenimiento.
l
Evite el uso de compuestos abrillanta-
dores abrasivos que pueden desgastar
la pintura.
_
NOTA:_ Solicite consejo a un concesionario Yamaha
acerca de los productos que puede utilizar. _
S_5jc.book Page 3 Monday, January 22, 2001 12:18 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
8-4
8
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar fres-
co y seco y, si es preciso, protéjala contra el pol-
vo con una funda porosa.
SCA00014
ATENCION:_ l
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una lona
cuando todavía esté mojada, el agua y la
humedad penetrarán en su interior y se
oxidará.
l
Para prevenir la corrosión, evite sóta-
nos húmedos, establos (por la presencia
de amoníaco) y lugares en los que se al-
macenen productos químicos fuertes.
_Periodo largo
Antes de guardar la motocicleta durante varios
meses:
1. Observe todas las instrucciones que se fa-
cilitan en el apartado “Cuidados” de este
capítulo.
2. En las motocicletas dotadas de un grifo de
gasolina con posición “OFF”: Gire la pa-
lanca del grifo de gasolina a la posición
“OFF”.
3. Vacíe la cubeta del flotador del carburador
aflojando el tornillo de drenaje; evitará así
la acumulación de posos de gasolina.
Vierta en el depósito de gasolina la gasoli-
na que haya vaciado.
4. Llene el depósito de gasolina y añada esta-
bilizador de gasolina (si dispone de él)
para evitar que el depósito se oxide y la
gasolina se deteriore.5. Observe los pasos siguientes para proteger
los cilindros, los aros de pistón, etc. contra
la corrosión.
a. Desmonte las tapas de las bujías y las bu-
jías.
b. Vierta una cucharada de las de té de aceite
de motor por cada uno de los orificios de
las bujías.
c. Monte las tapas de las bujías en las bujías
y seguidamente coloque éstas sobre la cu-
lata para que los electrodos queden en
contacto con masa. (Ello limitará las chis-
pas durante el paso siguiente.)
d. Haga girar varias veces el motor con el
arranque eléctrico. (Así se cubrirán las pa-
redes del cilindro con aceite.)
e. Desmonte las tapas de bujía de las bujías y
monte éstas y sus tapas.
S_5jc.book Page 4 Monday, January 22, 2001 12:18 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
8-5
8
SWA00003
ADVERTENCIA
_ Para evitar daños o lesiones por chispas, co-
necte a masa los electrodos de la bujía cuan-
do haga girar el motor. _6. Engrase todos los cables de control y los
puntos de pivote de las palancas y pedales,
así como el caballete central/lateral.
7. Compruebe y, si es preciso, corrija la pre-
sión de aire de los neumáticos y luego le-
vante la motocicleta de forma que las dos
ruedas queden por encima del suelo. Al-
ternativamente, gire un poco las ruedas
cada mes para evitar que los neumáticos se
degraden en un punto.
8. Cubra las salidas de silenciador con bolsas
de plástico para evitar que penetre hume-
dad.9. Desmonte la batería y cárguela completa-
mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la bate-
ría en un lugar excesivamente frío o calien-
te (menos de 0 °C o más de 30 °C). Para
más información relativa al almacenamien-
to de la batería, consulte la página 7-33.
NOTA:_ Efectúe todas las reparaciones necesarias antes
de guardar la motocicleta. _
S_5jc.book Page 5 Monday, January 22, 2001 12:18 PM

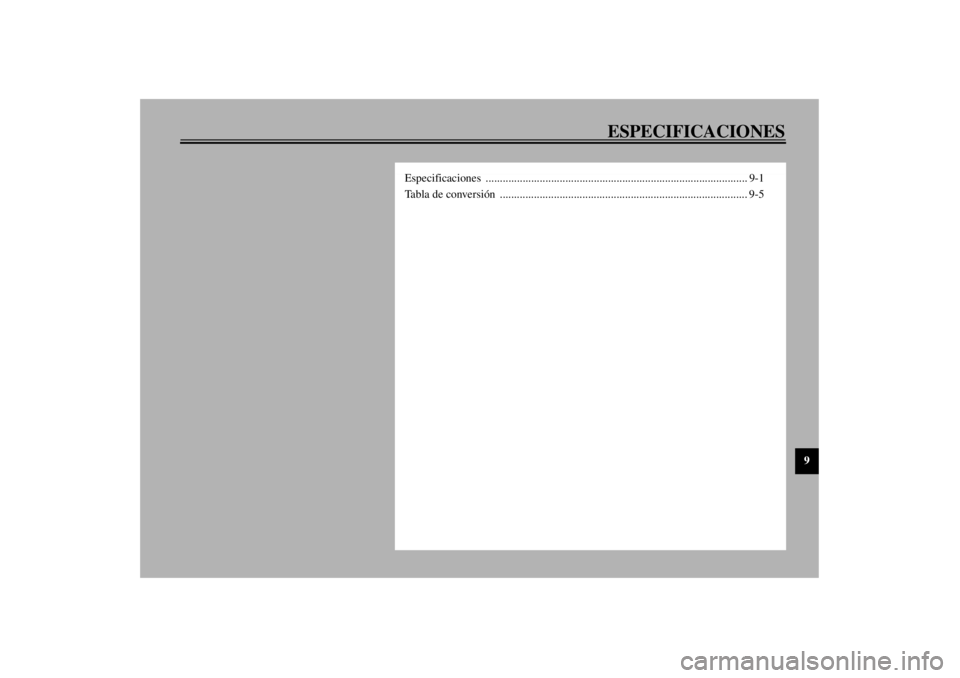

ESPECIFICACIONES
9
Especificaciones ............................................................................................ 9-1
Tabla de conversión ....................................................................................... 9-5
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM

9-1
9
SAU01038
9-ESPECIFICACIONESEspecificaciones CS-01E
Model XVZ1300TF
Dimensiones
Longitud total 2.705 mm
Anchura total 900 mm
Altura total 1.565 mm (except para D)
1.380 mm (para D)
Altura del asiento 750 mm
Distancia entre ejes 1.705 mm
Holgura mínima al suelo 155 mm
Radio mínimo de giro 3.500 mm
Peso básico (Con aceite y depósito de
combustible)
394kg
Motor
Tipo de motor DOHC de 4 tiempos, enfriado por
líquido enfriado
Disposición de cilindros V tipo 4cilindros
Cilindrada 1.294 cm
3
Calibre
´ carrera 79
´ 66 mm
Relación de compresión 10:1
Sistema de arranque Arrancador eléctrico
Sistema de lubricación Sumidero húmedoAceite de motor
Tipo
Clasificación del aceite de motor
recomendado Servicio API tipo SE, SF, SG o
superior
Cantidad
Sin sustitución del cartucho del
filtro de aceite 3,5 L
Con sustitución del cartucho
del filtro de aceite 3,7 L
Cantidad total (motor en seco) 4,3 L
-20 -10 0
10 20 30 40
50 ˚C
SAE 10W-30SAE 10W-40SAE 15W-40SAE 20W-40SAE 20W-50
ATENCION:Asegúrese de emplear aceites de motor que no contengan modifica-
dores antifricción. Los aceites para motores de automóviles de pasa-
jeros (que tienen normalmente la etiqueta “ENERGY
CONSERVING II”) contienen aditivos antifricción que causan el
patinaje del embrague y/o del embrague del arrancador, lo cual re-
duce la vida útil del componente y degrada el rendimiento del motor.
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM
