2001 YAMAHA XVZ1300TF Manuale de Empleo (in Spanish)

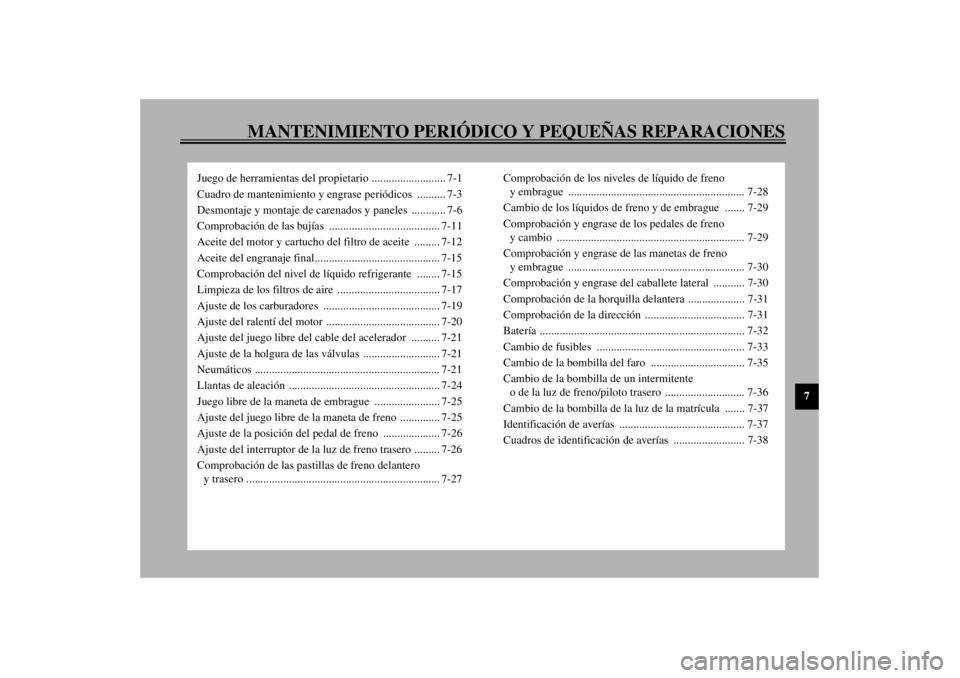

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
7
Juego de herramientas del propietario .......................... 7-1
Cuadro de mantenimiento y engrase periódicos .......... 7-3
Desmontaje y montaje de carenados y paneles ............ 7-6
Comprobación de las bujías ....................................... 7-11
Aceite del motor y cartucho del filtro de aceite ......... 7-12
Aceite del engranaje final............................................ 7-15
Comprobación del nivel de líquido refrigerante ........ 7-15
Limpieza de los filtros de aire .................................... 7-17
Ajuste de los carburadores ......................................... 7-19
Ajuste del ralentí del motor ........................................ 7-20
Ajuste del juego libre del cable del acelerador .......... 7-21
Ajuste de la holgura de las válvulas ........................... 7-21
Neumáticos ................................................................. 7-21
Llantas de aleación ..................................................... 7-24
Juego libre de la maneta de embrague ....................... 7-25
Ajuste del juego libre de la maneta de freno .............. 7-25
Ajuste de la posición del pedal de freno .................... 7-26
Ajuste del interruptor de la luz de freno trasero ......... 7-26
Comprobación de las pastillas de freno delantero
y trasero .................................................................... 7-27Comprobación de los niveles de líquido de freno
y embrague .............................................................. 7-28
Cambio de los líquidos de freno y de embrague ....... 7-29
Comprobación y engrase de los pedales de freno
y cambio .................................................................. 7-29
Comprobación y engrase de las manetas de freno
y embrague .............................................................. 7-30
Comprobación y engrase del caballete lateral ........... 7-30
Comprobación de la horquilla delantera .................... 7-31
Comprobación de la dirección ................................... 7-31
Batería ........................................................................ 7-32
Cambio de fusibles .................................................... 7-33
Cambio de la bombilla del faro ................................. 7-35
Cambio de la bombilla de un intermitente
o de la luz de freno/piloto trasero ............................ 7-36
Cambio de la bombilla de la luz de la matrícula ....... 7-37
Identificación de averías ............................................ 7-37
Cuadros de identificación de averías ......................... 7-38
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM

7-1
7
SAU00462
7-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
_ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. _
SAU03568
Juego de herramientas del
propietario El juego de herramientas del propietario se en-
cuentra en el interior de la Maleta lateral dere-
cha. (Véanse en la página 3-17 las instrucciones
para abrir la maleta lateral.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.1. Juego de herramientas del propietario
S_5jc.book Page 1 Monday, January 22, 2001 12:18 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
7-2
7
NOTA:_ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. _
SW000063
ADVERTENCIA
_ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. _Jp
S_5jc.book Page 2 Monday, January 22, 2001 12:18 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
7-3
7
SAU03685
Cuadro de mantenimiento y engrase periódicos
NOTA:_ l
Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.
l
Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
l
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_CP-03SNº. ELEMENTO
COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTO
LECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)
ANUAL
COMPROBAR
1 10203040
1
*
Línea de combustible
• Comprobar si los tubos de gasolina están agrietados o dañados.
ÖÖÖÖ Ö
2
*
Filtro de gasolina
• Comprobar su estado.
ÖÖ
3Bujías
• Comprobar su estado.
• Limpiar y ajustar distancia entre electrodos.
ÖÖ
•Cambiar.
ÖÖ
4
*
Válvulas
• Comprobar holgura de las válvulas.
•Ajustar.
Cada 40.000 km
5 Filtro de aire
•Limpiar.
ÖÖ
•Cambiar.
ÖÖ
6
*
Embrague
• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 7-5.)
ÖÖÖÖÖ
7
*
Freno delantero
• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 7-5.)
ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno.
Siempre que hayan alcanzado el límite de desgaste
8
*
Freno trasero
• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 7-5.)
ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno.
Siempre que hayan alcanzado el límite de desgaste
9
*
Tubos de freno
• Comprobar si están agrietados o dañados.
ÖÖÖÖ Ö
• Cambiar. (Véase NOTA en la página 7-5.)
Cada 4 años
S_5jc.book Page 3 Monday, January 22, 2001 12:18 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
7-4
7
10
*
Ruedas
• Comprobar excentricidad y si están dañadas.
ÖÖÖÖ
11
*
Neumáticos
• Comprobar la profundidad del dibujo y si están dañados.
• Cambiar si es necesario.
• Comprobar la presión de aire.
• Corregir si es necesario.
ÖÖÖÖ
12
*
Cojinetes de las ruedas
• Comprobar si los cojinetes están flojos o dañados.
ÖÖÖÖ
13
*
Basculante
• Comprobar funcionamiento y si el juego es excesivo.
ÖÖÖÖ
• Lubricar con grasa a base de jabón de litio.
Cada 50.000 km
14
*
Cojinetes de la dirección
• Comprobar el juego de los cojinetes y si la dirección está dura.
ÖÖÖÖÖ
• Lubricar con grasa a base de jabón de litio.
Cada 50.000 km
15
*
Fijaciones del chasis
• Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.
ÖÖÖÖ Ö
16 Caballete lateral
• Comprobar funcionamiento.
• Engrasar.
ÖÖÖÖ Ö
17
*
Interruptor del caballete
lateral
• Comprobar funcionamiento.
ÖÖÖÖÖ Ö
18
*
Horquilla delantera
• Comprobar funcionamiento y si pierde aceite.
ÖÖÖÖ
19
*
Conjunto amortiguador• Comprobar funcionamiento y si el amortiguador pierde aceite.ÖÖÖÖ
20
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión trasera
• Comprobar funcionamiento.
ÖÖÖÖ
• Lubricar con grasa a base de jabón de litio.
ÖÖ
21
*
Carburadores
• Comprobar el funcionamiento del estárter (estrangulador).
• Ajustar el ralentí del motor y la sincronización.
ÖÖÖÖÖ Ö
22 Aceite de motor
• Cambiar.
ÖÖÖÖÖ Ö
23Cartucho del filtro de
aceite del motor
• Cambiar.
ÖÖÖ Nº. ELEMENTO
COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTO
LECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)
ANUAL
COMPROBAR
110203040
S_5jc.book Page 4 Monday, January 22, 2001 12:18 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
7-5
7
SAU03892
NOTA:_M l
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
l
Sistemas hidráulicos de freno y embrague
• Después de desmontar las bombas de freno o de embrague, las pinzas de freno o el cilindro de desembrague, cambie siempre el líquido. Com-
pruebe regularmente los niveles de líquido de freno y embrague y llene los depósitos si es necesario.
• Cambie las juntas de aceite de las partes internas de las bombas de freno o embrague, los cilindros de las pinzas y el cilindro de desembrague
cada dos años.
• Cambie los tubos de freno y embrague cada cuatro años o cuando estén agrietados o dañados.
_24
*
Sistema de refrigeración
• Comprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.
ÖÖÖÖ Ö
•Cambiar.
Cada 3 años
25 Aceite del engranaje final
• Comprobar el nivel de aceite y si hay fugas en el vehículo.
ÖÖ Ö
•Cambiar.
ÖÖÖ
26
*
Interruptores de freno
delantero y trasero
• Comprobar funcionamiento.
ÖÖÖÖÖ Ö
27 Piezas móviles y cables
• Engrasar.
ÖÖÖÖ Ö
28
*
Luces, señales e
interruptores
• Comprobar funcionamiento.
• Ajustar la luz del faro.
ÖÖÖÖÖ Ö Nº. ELEMENTO
COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTO
LECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)
ANUAL
COMPROBAR
1 10203040
S_5jc.book Page 5 Monday, January 22, 2001 12:18 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
7-6
7
SAU01139
Desmontaje y montaje de carenados
y paneles Los carenados y paneles que se muestran más
arriba deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimiento que
se describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar y
montar un carenado o un panel.
SAU04039
Carenado A
Para desmontar el carenadoQuite los tornillos y la fijación rápida y seguida-
mente desmonte el carenado como se muestra.NOTA:_ La fijación rápida se desmonta empujando hacia
adentro el pasador central con un destornillador
y extrayendo seguidamente la fijación. _
1. Carenado A
2. Panel A
1. Carenado B
2. Panel B
3. Panel C
1. Carenado A
2. Tornillo (´ 2)
3. Fijación rápida
S_5jc.book Page 6 Monday, January 22, 2001 12:18 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
7-7
7
Para montar el carenadoColoque el carenado en su posición original y
seguidamente coloque los tornillos y la fijación
rápida.
NOTA:__ l
Verifique que la saliente encaja en el ani-
llo protector.
l
Para montar la fijación rápida, empuje el
pasador central hacia afuera de modo que
sobresalga de la cabeza de la fijación, in-
troduzca ésta en el carenado y empuje el
pasador hasta que quede nivelado con la
cabeza de la fijación.
_
1. Tornillo
1. Anillo protector
2. Protuberancia
3. Carenado A
Después de la extracción Antes de la instalación
