FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
6-5
6
PAU01171

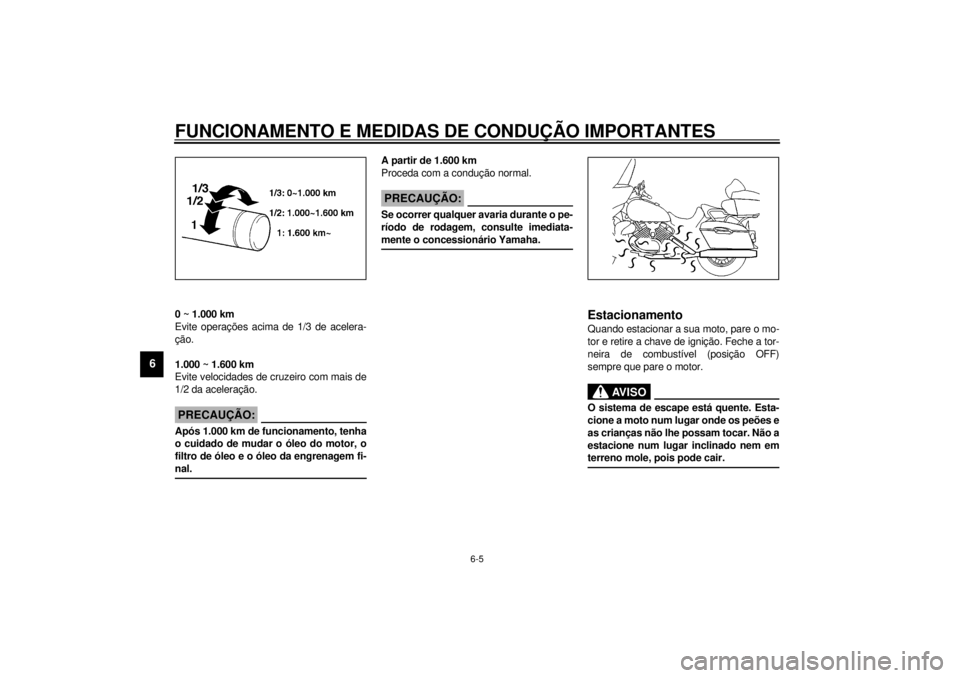

0 ~ 1.000 km
Evite operações acima de 1/3 de acelera-
ção.
1.000 ~ 1.600 km
Evite velocidades de cruzeiro com mais de
1/2 da aceleração.
PC000056
PRECAUÇÃO:@ Após 1.000 km de funcionamento, tenha
o cuidado de mudar o óleo do motor, o
filtro de óleo e o óleo da engrenagem fi-
nal. @
A partir de 1.600 km
Proceda com a condução normal.
PC000049
PRECAUÇÃO:@ Se ocorrer qualquer avaria durante o pe-
ríodo de rodagem, consulte imediata-
mente o concessionário Yamaha. @
PAU00457
EstacionamentoQuando estacionar a sua moto, pare o mo-
tor e retire a chave de ignição. Feche a tor-
neira de combustível (posição OFF)
sempre que pare o motor.
PW000058
AV I S O
@ O sistema de escape está quente. Esta-
cione a moto num lugar onde os peões e
as crianças não lhe possam tocar. Não a
estacione num lugar inclinado nem em
terreno mole, pois pode cair. @
P_5jc_Operation.fm Page 5 Wednesday, September 22, 1999 11:26 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
7
Jogo de ferramentas ............................................. 7-1
Manutenção e lubrificaçáo periódicas .................. 7-3
Instalação e remoção da capota e do painel ........ 7-6
Capota A ............................................................... 7-6
Capota B ............................................................... 7-7
Painel C ................................................................ 7-8
Painel D ................................................................ 7-8
Painel E ................................................................ 7-9
Inspecção da vela de ignição ............................. 7-10
Óleo do motor ..................................................... 7-11
Óleo da engrenagem final .................................. 7-13
Refrigerante ........................................................ 7-14
Filtros de ar ......................................................... 7-15
Afinação do carburador ...................................... 7-17
Afinação da velocidade de ralenti ....................... 7-17
Inspecção da folga do cabo do acelerador ......... 7-18
Afinação da folga da válvula ............................... 7-18
Pneus ................................................................. 7-19
Rodas ................................................................. 7-21
Afinação da folga da alavanca de
embraiagem ...................................................... 7-22
Afinação da folga na alavanca do travão da
frente ................................................................ 7-23Ajustamento da altura do pedal do travão
traseiro ............................................................. 7-23
Afinação do interruptor da luz do travão ............ 7-24
Verificação das pastilhas do travão da frente
e de trás ........................................................... 7-25
Inspecção do nível do líquido do travão ............. 7-25
Mudança do líquido do travão ............................ 7-26
Lubrificação dos pedais do travão e de
mudança de velocidade ................................... 7-27
Lubrificação das alavancas do travão e da
embraiagem ..................................................... 7-27
Lubrificação do cavalete lateral.......................... 7-28
Inspecção da forquilha dianteira ........................ 7-28
Inspecção da direcção ....................................... 7-29
Bateria................................................................ 7-29
Substituição do fusível ....................................... 7-31
Substituição da lâmpada do farol dianteiro ........ 7-32
Substituição da lâmpada do farolim traseiro/
luz do travão e do sinal de mudança de
direcção ........................................................... 7-33
Substituição da lâmpada da placa de licença .... 7-34
Detecção de avarias .......................................... 7-34
Diagrama de auarias .......................................... 7-35
P_5jc_PeriodicTOC.fm Page 1 Wednesday, September 22, 1999 11:27 AM

7-1
7
PAU00462
7-MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
PAU00464
A inspecção, afinação e lubrificação perió-
dicas conservarão a sua moto nas melho-
res condições de segurança e de eficácia
possíveis. A segurança é uma obrigação
para todo o proprietário de uma moto. O
programa de manutenção e lubrificação
deve ser rigorosamente considerado como
um guia para intervalos de manutenção e
lubrificação gerais. HÁ QUE TER EM CON-
SIDERAÇÃO QUE AS CONDIÇÕES CLI-
MATÉRICAS, O TERRENO, AS
SITUAÇÕES GEOGRÁFICAS E UMA VA-
RIEDADE DE UTILIZAÇÕES INDIVIDU-
AIS EXIGEM QUE CADA PROPRIETÁRIO
ALTERE O SEU PROGRAMA DE MANU-
TENÇÃO, ENCURTANDO OS INTERVA-
LOS PARA OS ADEQUAR AO MEIO EM
QUESTÃO. Os pontos mais importantesrelativos à inspecção, afinação e lubrifica-
ção da moto são explicados nas páginas
que seguem.
PW000060
AV I S O
@ Se não conhece bem a manutenção da
moto, confie esse trabalho a um conces-
sionário Yamaha. @
PAU01844
Jogo de ferramentasO jogo de ferramentas está localizado den-
