2000 YAMAHA XV1600A Manuale duso (in Italian)

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-5
5
HAU02941
Punti di cambio marcia
raccomandati
(solo per la Svizzera)I punti di cambio marcia raccomandati sono
indicati più sotto.CF-25INOTA:@ Quando si scalano due marce dalla quarta
alla seconda portare il mezzo ad una velo-
cità di 35 km/h. @
HAU00424
Consigli per ridurre il consumo
di carburanteIl consumo di carburante della motocicletta
dipende in gran parte dallo stile di guida. I
seguenti consigli possono aiutare a ridurre
il consumo di carburante:l
Riscaldare il motore prima di partire.
l
Disattivare lo starter (choke) il prima
possibile.
l
Salire di marcia rapidamente ed evita-
re giri elevati del motore durante l’ac-
celerazione.
l
Non usare la doppia frizione o salire di
giri quando si passa a marce inferiori
ed evitare giri elevati del motore quan-
do non c’è carico sul motore.
l
Spegnere il motore invece di lasciarlo
in folle per lunghi periodi, come ad
esempio durante ingorghi di traffico, ai
semafori e ai passaggi a livello.
HAU01128
RodaggioIl periodo più importante della vita dell vo-
stro motociclo è quello che va da 0 a
1.600 km. È per questo che vi preghiamo di
leggere attentamente ciò che segue. Un
motore nuovo non deve essere eccessiva-
mente caricato per i primi 1.600 km durante
i quali le varie parti si consumano e si puli-
scono da se stesse per le esatte tolleranze
di funzionamento. Durnate questo periodo
evitare di guidare a pieno gas a lungo ed
evitare tutti gli eccessi che possono provo-
care il surriscaldamento del motore.
Punto cambio marcia
(km/h)
1ª
®
2ª
2ª
®
3ª
3ª
®
4ª
4ª
®
5ª23
36
50
60
H_5ja_Operation.fm Page 5 Saturday, October 16, 1999 10:50 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-6
5
HAU01740
0 ~ 1.000 km
Evitare l’uso oltre 1/3 di giro dell’accelerato-
re.
1.000 ~ 1.600 km
Evitare velocità di crociera oltre 1/2 giro
dell’acceleratore.
HCA00026
ATTENZIONE:@ Dopo 1.000 km di impiego assicurarsi di
sostituire l’olio motore, il filtro dell’olio e
l'olio della scatola di rinvio.@
1.600 km e oltre
Procedere con la guida normale.
HC000049
ATTENZIONE:@ Se capita un qualunque inconveniente
durante il rodaggio, consultare subito
un Concessionario Yamaha. @
HAU00457
ParcheggioPer parcheggiare la moto arrestare il moto-
re e togliere la chiave d’accensione. Mette-
re ogni volta il rubinetto benzina in
posizione “OFF”.
HW000058
AVVERTENZA
@ Il sistema di scappamento è caldo. Par-
cheggiare la moto in un luogo dove in
passanti e i bambini non rischiano di
toccarla. Non parcheggiare la moto in di-
scesa o su un suolo mobile; potrà facil-
mente cadere. @
H_5ja_Operation.fm Page 6 Saturday, October 16, 1999 10:50 AM

H_5ja_Operation.fm Page 7 Saturday, October 16, 1999 10:50 AM

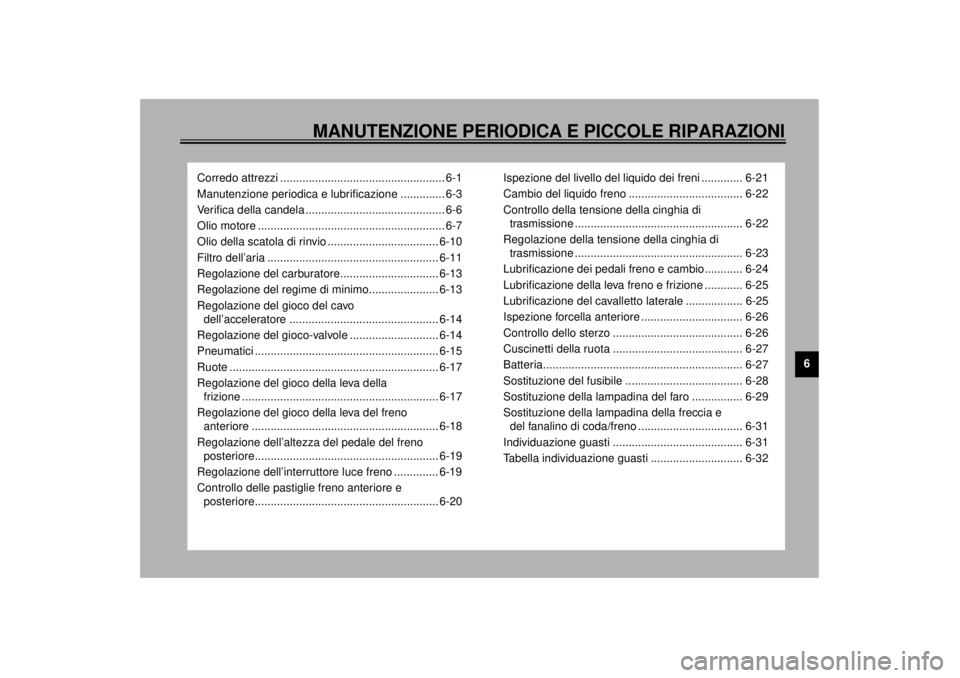

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
Corredo attrezzi .................................................... 6-1
Manutenzione periodica e lubrificazione .............. 6-3
Verifica della candela ............................................ 6-6
Olio motore ........................................................... 6-7
Olio della scatola di rinvio ................................... 6-10
Filtro dell’aria ...................................................... 6-11
Regolazione del carburatore............................... 6-13
Regolazione del regime di minimo...................... 6-13
Regolazione del gioco del cavo
dell’acceleratore ............................................... 6-14
Regolazione del gioco-valvole ............................ 6-14
Pneumatici .......................................................... 6-15
Ruote .................................................................. 6-17
Regolazione del gioco della leva della
frizione .............................................................. 6-17
Regolazione del gioco della leva del freno
anteriore ........................................................... 6-18
Regolazione dell’altezza del pedale del freno
posteriore.......................................................... 6-19
Regolazione dell’interruttore luce freno .............. 6-19
Controllo delle pastiglie freno anteriore e
posteriore.......................................................... 6-20Ispezione del livello del liquido dei freni ............. 6-21
Cambio del liquido freno .................................... 6-22
Controllo della tensione della cinghia di
trasmissione ..................................................... 6-22
Regolazione della tensione della cinghia di
trasmissione ..................................................... 6-23
Lubrificazione dei pedali freno e cambio............ 6-24
Lubrificazione della leva freno e frizione ............ 6-25
Lubrificazione del cavalletto laterale .................. 6-25
Ispezione forcella anteriore ................................ 6-26
Controllo dello sterzo ......................................... 6-26
Cuscinetti della ruota ......................................... 6-27
Batteria............................................................... 6-27
Sostituzione del fusibile ..................................... 6-28
Sostituzione della lampadina del faro ................ 6-29
Sostituzione della lampadina della freccia e
del fanalino di coda/freno ................................. 6-31
Individuazione guasti ......................................... 6-31
Tabella individuazione guasti ............................. 6-32
H_5ja_PeriodicTOC.fm Page 1 Saturday, October 16, 1999 10:50 AM

6-1
6
HAU00462
6-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00464
I controlli e le manutenzioni, le regolazioni e
le lubrificazioni periodiche conserveranno
la vostra moto nella migliore condizione e
contribuiranno alla sua sicurezza. La sicu-
rezza è un obbligo del buon motociclista. La
tabella della manutenzione e lubrificazione
deve essere considerata come una guida
alla manutenzione generale e gli intervalli di
lubrificazione. DOVETE CONSIDERARE
CHE IL TEMPO, IL TERRENO, LE SITUA-
ZIONI GEOGRAFICHE ED UNA VARIETÀ
DI IMPIEGHI INDIVIDUALI OBBLIGANO
OGNI PROPRIETARIO A MODIFICARE
QUESTI INTERVALLI IN FUNZIONE DEL
PROPRIO AMBIENTE. Nelle pagine se-
guenti trovarete i punti più importanti relativi
ai controlli, manutenzione, regolazione e lu-
brificazione.
HW000060
AVVERTENZA
@ Se il proprietario non ha familiarizzato
con la manutenzione della moto, questo
lavoro deve essere effettuato da un con-
cessionario Yamaha. @
HAU01826
Corredo attrezziIl corredo attrezzi si trova sotto la sella del
pilota. (Vedere pagina 3-13 per i procedi-
menti di rimozione e installazione della sella
del pilota.) Gli attrezzi presenti nel corredo
attrezzi sono utili nell’esecuzione della ma-
nutenzione periodica. Tuttavia sono neces-
sari anche alcuni altri attrezzi, come una
chiave torsiometrica, per eseguire corretta-
mente la manutenzione.
Le informazioni di servizio incluse in questo
manuale sono intese a fornire al proprieta-
rio della moto le informazioni necessarie ad
eseguire personalmente alcune operazioni
di manutenzione preventiva e piccole ripa-
razioni.1. Corredo attrezzi
H_5ja_Periodic.fm Page 1 Saturday, October 16, 1999 10:50 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
NOTA:@ Se non si possiedono gli attrezzi necessari
per una data operazione di servizio, portare
la motocicletta da un concessionario
Yamaha per ottenere il servizio. @
HW000063
AVVERTENZA
@ Su questa moto le modifiche non auto-
rizzate dalla Yamaha possono causare
una perdita di rendimento e rendere
l’uso della moto pericoloso. Prima di ap-
portare modifiche consultare un con-
cessionario Yamaha. @
H_5ja_Periodic.fm Page 2 Saturday, October 16, 1999 10:50 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
HAU00473
MANUTENZIONE PERIODICA E LUBRIFICAZIONE
CP-01INO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEINIZIALE
(1.000 km)OGNI
6.000 km
o
6 mesi
(quello che
viene prima)12.000 km
o
12 mesi
(quello che
viene prima)
1
*Linea carburante• Controllare i tubi del carburante per incrinature o danni.
• Sostituire se necessario.ÖÖ
2*Filtro carburante• Controllare le condizioni.
• Sostituire se necessario.Ö
3Candele• Controllare le condizioni.
• Pulire, aggiustare il varco o sostituire se necessario.ÖÖÖ
4*Valvole• Controllare lo spazio delle valvole.
• Regolare se necessario.Ogni 24.000 km o 24 mesi
(quello che viene prima)
5 Filtro aria• Pulire o sostituire se necessario.ÖÖ
6Frizione• Controllare il funzionamento.
• Regolare o sostituire il cavo.ÖÖÖ
7*Freno anteriore• Controllare il funzionamento, il livello del fluido e il veicolo per perdite
di fluido. (Vedere NOTA a pagina 6-5.)
• Correggere appropriatamente.
• Sostituire le pastiglie del freno se necessario.ÖÖÖ
8*Freno posteriore• Controllare il funzionamento, il livello del fluido e il veicolo per perdite
di fluido. (Vedere NOTA a pagina 6-5.)
• Correggere appropriatamente.
• Sostituire le pastiglie del freno se necessario.ÖÖÖ
9*Ruote• Controllare il bilanciamento, la corsa, la tensione dei raggi e se ci
sono danni.
• Tendere i raggi e ribilanciare,sostituire se necessario.ÖÖ
10*Pneumatici• Controllare la profondità del battistradada e se ci sono danni.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario.ÖÖ
H_5ja_Periodic.fm Page 3 Saturday, October 16, 1999 10:50 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
11
*Cuscinetti ruote• Controllare i cuscinetti per allentamenti o danni.
• Sostituire se necessario.ÖÖ
12*Forcellone• Controllare il gioco del perno del forcellone.
• Correggere se necessario.
• Lubrificare con grasso al bisolfuro di molibdeno ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖ
13*Cinghia di trasmissione• Controllare la tensione della cinghia.
• Regolare se necessario. Assicurarsi che la ruota posteriore sia
allineata correttamente.ÖOgni 4.000 km
14*Cuscinetti sterzo• Controllare il gioco dei cuscinetti e se lo sterzo non va liscio.
• Correggere appropriatamente.
• Lubrificare con grasso a base di sapone di silicio ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖ
15*Elementi di fissaggio del
telaio• Assicurarsi che tutti i dadi, bulloni e viti siano serrati correttamente.
• Serrare se necessario.ÖÖ
16 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare e riparare se necessario.ÖÖ
17*Interruttore cavalletto
laterale• Controllare il funzionamento.
• Sostituire se necessario.ÖÖÖ
18*Forcella anteriore• Controllare il funzionamento e se ci sono perdite d’olio.
• Correggere appropriatamente.ÖÖ
19*Gruppo ammortizzatore
posteriore• Controllare il funzionamento e se ci sono perdite d’olio
dall’ammortizzatore.
• Sostituire il gruppo ammortizzatore se necessario.ÖÖ
20*Punti di perno braccio di
connessione e braccio
di collegamento
sospensione posteriore• Controllare il funzionamento.
• Lubrificare con grasso al bisolfuro di molibdeno ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖ
21*Carburatore• Controllare il regime di minimo e il funzionamento dello starter.
• Regolare se necessario.ÖÖÖ NO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEINIZIALE
(1.000 km)OGNI
6.000 km
o
6 mesi
(quello che
viene prima)12.000 km
o
12 mesi
(quello che
viene prima)
H_5ja_Periodic.fm Page 4 Saturday, October 16, 1999 10:50 AM
