2000 YAMAHA XV1600A Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAU00832
Sostituzione della lampadina del
faroQuesta moto è dotata di faro con lampadina
al quarzo. Se la lampadina si brucia, sosti-
tuirla nel seguente modo:
1. Togliere le viti che trattengono il grup-
po faro.2. Rimuovere il connettore del faro e il
coperchio lampadina.
1. Fusibile principale
2. Fusibile di riserveaFusibile specificato:
Fusibile principale: 30 A
Fusibile ignizione: 15 A
Fusibile sistema di
segnalazione: 10 A
Fusibile faro: 15 A
Fusibile riscaldatore
carburatore: 10 A
Fusibile contachilometri: 5 A
1. Vite (´ 2)
1. Connettore
2. Coperchio del supporto lampadina
H_5ja_Periodic.fm Page 29 Saturday, October 16, 1999 10:50 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6

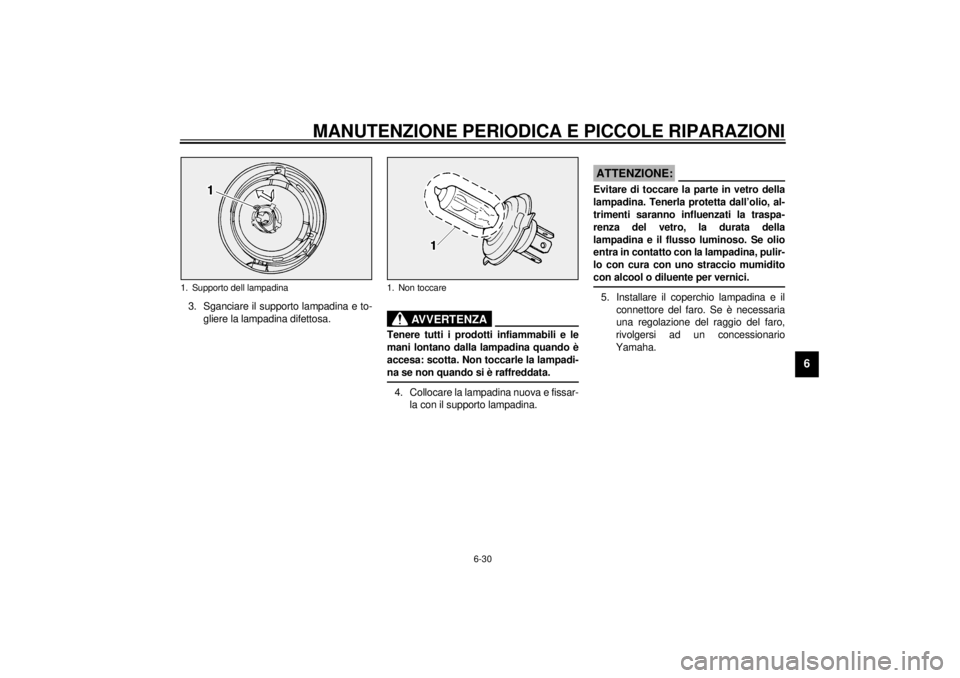

3. Sganciare il supporto lampadina e to-
gliere la lampadina difettosa.
HW000119
AVVERTENZA
@ Tenere tutti i prodotti infiammabili e le
mani lontano dalla lampadina quando è
accesa: scotta. Non toccarle la lampadi-
na se non quando si è raffreddata. @4. Collocare la lampadina nuova e fissar-
la con il supporto lampadina.
HC000105
ATTENZIONE:@ Evitare di toccare la parte in vetro della
lampadina. Tenerla protetta dall’olio, al-
trimenti saranno influenzati la traspa-
renza del vetro, la durata della
lampadina e il flusso luminoso. Se olio
entra in contatto con la lampadina, pulir-
lo con cura con uno straccio mumidito
con alcool o diluente per vernici. @5. Installare il coperchio lampadina e il
connettore del faro. Se è necessaria
una regolazione del raggio del faro,
rivolgersi ad un concessionario
Yamaha.
1. Supporto dell lampadina
1. Non toccare
H_5ja_Periodic.fm Page 30 Saturday, October 16, 1999 10:50 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
HAU00855*

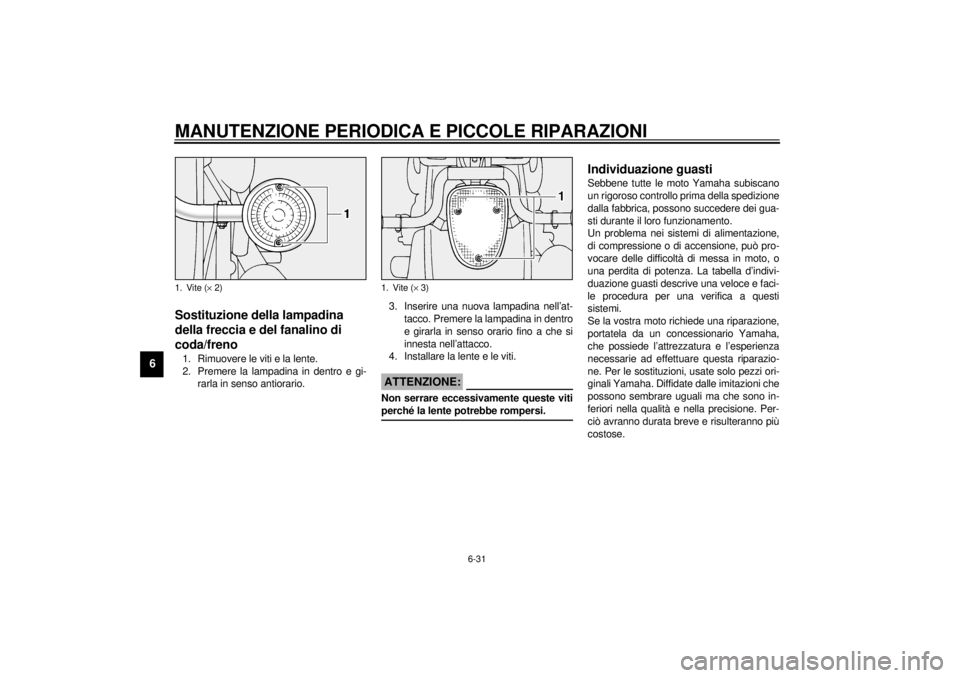

Sostituzione della lampadina
della freccia e del fanalino di
coda/freno1. Rimuovere le viti e la lente.
2. Premere la lampadina in dentro e gi-
rarla in senso antiorario.3. Inserire una nuova lampadina nell’at-
tacco. Premere la lampadina in dentro
e girarla in senso orario fino a che si
innesta nell’attacco.
4. Installare la lente e le viti.
HC000108
ATTENZIONE:@ Non serrare eccessivamente queste viti
perché la lente potrebbe rompersi. @
HAU01008
Individuazione guastiSebbene tutte le moto Yamaha subiscano
un rigoroso controllo prima della spedizione
dalla fabbrica, possono succedere dei gua-
sti durante il loro funzionamento.
Un problema nei sistemi di alimentazione,
di compressione o di accensione, può pro-
vocare delle difficoltà di messa in moto, o
una perdita di potenza. La tabella d’indivi-
duazione guasti descrive una veloce e faci-
le procedura per una verifica a questi
sistemi.
Se la vostra moto richiede una riparazione,
portatela da un concessionario Yamaha,
che possiede l’attrezzatura e l’esperienza
necessarie ad effettuare questa riparazio-
ne. Per le sostituzioni, usate solo pezzi ori-
ginali Yamaha. Diffidate dalle imitazioni che
possono sembrare uguali ma che sono in-
feriori nella qualità e nella precisione. Per-
ciò avranno durata breve e risulteranno più
costose.
1. Vite (´ 2)
1. Vite (´ 3)
H_5ja_Periodic.fm Page 31 Saturday, October 16, 1999 10:50 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
HAU01297
Tabella individuazione guasti
HW000125
AVVERTENZA
@ Non controllare mai il sistema di alimentazione mentre si sta fumando in prossimità di una fiamma aperta. @
2. Compressione
3. Accensione
4. Batteria 1. CaburanteControllare se c’è benzi-
na nel nelserbatoio.Sufficiente benzina.
Un pò di benzina.Passare al controllo della compressione.
Mettere benzina.
Usare l’avviamento
elettrico.C’è compressione.
Non c’è compressione.Passare al controllo dell'accensione.
Chiedere ad un Conc.
Yamaha di ispezionare.
Togliere la candelae e
controllare gli elettrodi.Umidi.
Asciutti.Pulire con un panno asciutto e regolare il
varco candela o sostituire la candela.
Chiedere ad un Conc.
Yamaha di ispezionare.Aprire a metà l’acceleratore e avviare il
motore.
Il motore non parte. Passare al controllo
della batteria.
Usare l’avviamento
elettrico.Il motore gira rapidamente.
Il motore gira lentamente.Batteria buona.
Controllare i collegamenti o
ricaricare.
Il motore non parte, passare al controllo della compressione.
Il motore non parte, far
ispezionare la moto da un
concessionario Yamaha.
H_5ja_Periodic.fm Page 32 Saturday, October 16, 1999 10:50 AM

H_5ja_Periodic.fm Page 33 Saturday, October 16, 1999 10:50 AM

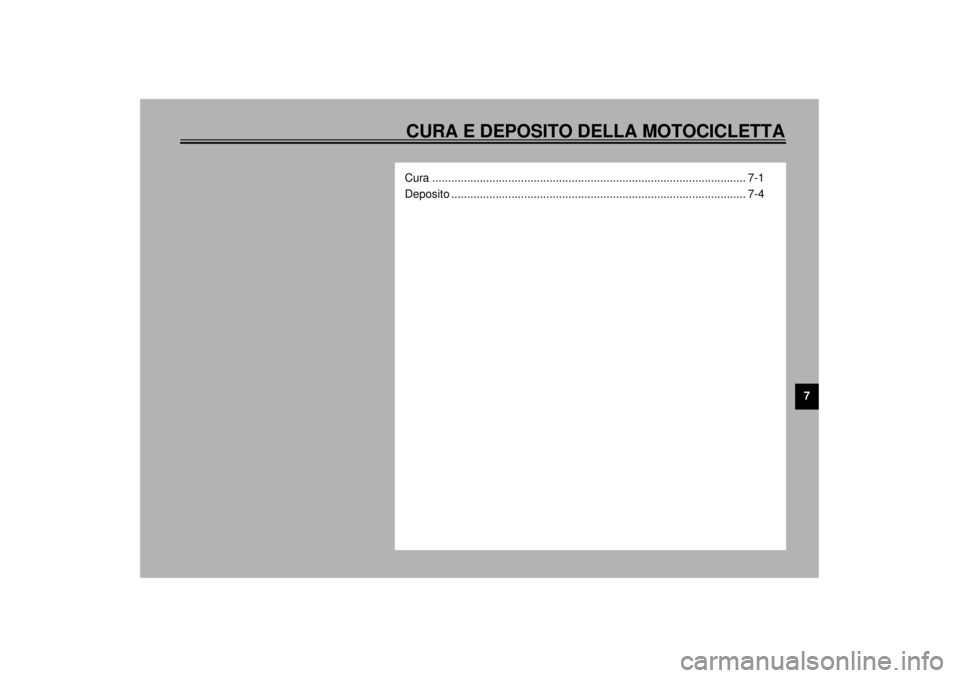

CURA E DEPOSITO DELLA MOTOCICLETTA
7
Cura ................................................................................................... 7-1
Deposito ............................................................................................. 7-4
H_5ja_CleaningTOC.fm Page 1 Saturday, October 16, 1999 10:54 AM

7-1
7
HAU01820
7-CURA E DEPOSITO DELLA MOTOCICLETTACuraL’esposizione della sua tecnologia rende
una motocicletta affascinante ma allo stes-
so tempo vulnerabile. Anche se i compo-
nenti impiegati sono di alta qualità, non tutti
sono resistenti alla ruggine. Anche se un
tubo di scappamento arrugginito può non
essere notato in un’automobile, fa sicura-
mente un brutto effetto su una motocicletta.
Una cura frequente e corretta, però, con-
serva il buon aspetto della moto, ne prolun-
ga la vita utile e mantiene le prestazioni.
Inoltre la garanzia stabilisce che il mezzo
deve essere tenuto con cura. Per tutti que-
sti motivi, consigliamo di seguire le seguenti
precauzioni per la pulizia e il deposito.Prima di pulire
1. Coprire le bocche della marmitta con
buste di plastica.
2. Assicurarsi che tutti i tappi e coperchi
e tutti gli accoppiatori elettrici e con-
nettori, inclusi i cappucci delle cande-
le, siano installati saldamente.
3. Rimuovere sporco resistente, come
olio bruciato sul carter, con un agente
sgrassante e una spazzola, ma non
applicare mai tali prodotti a sigilli,
guarnizioni, la cinghia di trasmissione
o gli assali delle ruote. Risciacquare
sempre via lo sporco e lo sgrassante
con acqua.Pulizia
Dopo l’uso normale
Rimuovere lo sporco con acqua calda, un
detergente neutro e una spugna morbida
pulita, quindi risciacquare con acqua pulita
abbondante. Usare uno spazzolino da denti
o da bottiglie per le parti difficlida raggiun-
gere. Sporco resistente e insetti spiaccicati
possono essere rimossi più facilmente se si
lascia un panno bagnato sull’area in que-
stione per qualche minuto prima di pulire.
H_5ja_Cleaning.fm Page 1 Saturday, October 16, 1999 10:54 AM

CURA E DEPOSITO DELLA MOTOCICLETTA
7-2
7
HCA00010
ATTENZIONE:@ l
Evitare di usare pulitori per ruote a
forte acidità, particolarmente sulle
ruote con raggi. Se si usano tali
prodotti per sporco resistente, non
lasciarli applicati per un tempo più
lungo di quello specificato, risciac-
quare bene con acqua e quindi
asciugare immediatamente l’area e
applicare uno spray di protezione
dalla corrosione.
l
Una pulizia impropria può danneg-
giare parabrezza, carenature, pan-
nelli e altre parti in plastica. Usare
solo un panno morbido pulito o una
spugna con detergente delicato e
acqua per pulire la plastica.
l
Non usare alcun prodotto chimico
forte sulle parti in plastica. Assicu-
rarsi di evitare di usare panni o spu-
gne che sono stati in contatto con
prodotti di pulizia forti o abrasivi,
solventi o acquaragia, carburante
(benzina), prodotti per la rimozione
o la protezione dalla ruggine, fluido
per freni, antigelo o elettrolito.
l
Non usare lavaggi ad alta pressione
o pulizia a getto di vapore perché
possono causare la penetrazione di
acqua e deterioramento delle se-
guenti aree: sigilli (dei cuscinetti
ruote, cuscinetti forcellone, forcelle
e freni), componenti elettriche (ac-
coppiatori, connettori, strumenti,
interruttori e luci), tubi e aperture di
sfiato.
l
Per motociclette dotate di parabrez-
za: Non usare prodotti di pulizia for-
ti o spugne ruvide perché possono
causare opacità e graffi. Alcuni pro-
dotti di pulizia per plastica possono
lasciare graffi sul parabrezza. Col-
laudare il prodotto su una piccola
area nascosta del parabrezza per
verificare che non rimangano graffi.
Se il parabrezza è graffiato, usare
un composto di lucidatura plastica
di buona qualità dopo il lavaggio.
@
