6-16
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00634
Réglage du jeu de câble
d’accélération
N.B.:
Avant de procéder au contrôle du jeu de
câble d’accélération, il faut régler le
régime de ralenti du moteur.
Régler le câble d’accélération en tour-
nant l’écrou de réglage de façon à obte-
nir le jeu spécifié à la poignée des gaz.
1. Ecrou de réglage
2. Contre-écrou
c. Jeu
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage dans le
sens apour augmenter le jeu ou
dans le sens bpour le réduire.
3. Serrer le contre-écrou.
12ab
c
FAU00637
Réglage du jeu de soupapes
À la longue, le jeu de soupapes se
modifie, ce qui provoque un mauvais
apport de mélange carburant/air et pro-
duit un bruit anormal. Pour éviter ce
problème, il faut régler le jeu de sou-
papes à intervalles réguliers. Il convient
toutefois de confier ce réglage à un
technicien Yamaha. Jeu:
3 à 5 mm
5AJ-9-F3 (XV125S) 4/6/0 2:38 AM Page 47

6-17
1
2
3
4
5
6
7
8
9
FW000083
XG
Les bagages risquent de modifier la
maniabilité, la puissance de freinage et
autres caractéristiques de la motocy-
clette. Il importe donc de respecter les
consignes de sécurité qui suivent. Ne
pas transporter d’objet mal fixé qui
pourrait se détacher. Attacher soi-
gneusement les bagages les plus lourds
près du centre de la motocyclette et
répartir le poids également de chaque
côté. Régler correctement la suspen-
sion en fonction de la charge et contrô-
ler l’état et la pression de gonflage des
pneus. NE JAMAIS SURCHARGER
LA MOTOCYCLETTE. S’assurer que
le poids total des bagages, du pilote, du
passager et des accessoires (carénage,
sacoches, etc. si ce modèle peut en être
muni) ne dépasse pas la charge maxi-
mum de la motocyclette. Une surchar-
ge risque d’abîmer les pneus et d’être
à l’origine d’un accident.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00647
Pneus
Pour assurer un fonctionnement opti-
mal, une longue durée de service et la
sécurité de l’utilisateur, observer les
recommandations suivantes:
Pression de gonflage
Toujours contrôler et régler la pression
de gonflage des pneus avant d’utiliser
la motocyclette.
FW000082
XG
Examiner et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à
la température ambiante. La pression
de gonflage des pneus doit être réglée
en fonction du poids total des bagages,
du pilote, du passager et des acces-
soires (carénage, sacoches, etc. si ce
modèle peut en être muni) et de la
vitesse du véhicule.
* La charge est le poids total des bagages, du pilote,
du passager et des accessoires.
Charge maximale* 183 kg
Pression de
Avant Arrière
gonflage à froid
175 kPa 200 kPa
Jusqu’à 90 kg (1,75 kg/cm
2, (2,0 kg/cm2,1,75 bar) 2,0 bar)
Entre 90 kg et la 200 kPa 225 kPa
charge maximale*(2,0 kg/cm
2, (2,25 kg/cm2,
2,0 bar) 2,25 bar)
5AJ-9-F3 (XV125S) 4/6/0 2:38 AM Page 48

1
2
3
4
5
6
7
8
9
6-18
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
N.B.:
Ces limites peuvent différer selon les
pays. Dans ce cas, se conformer aux
limites spécifiées par les législations
nationales.Inspection des pneus
Toujours vérifier les pneus avant d’uti-
liser la motocyclette. Si la bande de
roulement centrale a atteint la limite
illustrée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer
immédiatement le pneu par un conces-
sionnaire Yamaha.
1. Flanc
a. Profondeur de sculpture
1a
FAU00681
XG
8La stabilité de la motocyclette est
réduite lorsque ses pneus sont
trop usés, ce qui peut entraîner la
perte de son contrôle. Faire immé-
diatement remplacer un pneu trop
usé par un concessionnaire
Yamaha. Le remplacement des
freins, des pneus et autres pièces
se rapportant aux roues doit être
confié à un concessionnaire
Yamaha.
8La pose d’une rustine sur une
chambre à air crevée n’est pas
recommandée. En cas d’urgence,
réparer avec le plus grand soin,
puis remplacer la chambre à air le
plus tôt possible par une pièce de
bonne qualité.
Fabricant Taille Type
CHENG SHIN 3.00-18 47P C-916
AVANT
Fabricant Taille Type
CHENG SHIN130/90-15M/C 66PC-915
ARRIÈRE
Profondeur minimale
de sculpture de bande 1,6 mm
de roulement (avant et arrière)
5AJ-9-F3 (XV125S) 4/6/0 2:38 AM Page 49

6-19
1
2
3
4
5
6
7
8
9
12b
a
c
FAU00694
Réglage du jeu du levier
d’embrayage
Le jeu du levier d’embrayage doit être
de 10 à 15 mm.
1. Desserrer le contre-écrou situé sur
le levier d’embrayage.
2. Tourner le boulon de réglage situé
sur le levier d’embrayage dans le
sens apour augmenter le jeu ou
dans le sens bpour le réduire.
3. Serrer le contre-écrou situé sur le
levier d’embrayage.
Si le jeu spécifié ne peut être obtenu,
procéder comme suit.
1. Contre-écrou
2. Boulon de réglage
c. Jeu
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00685
Roues
Pour assurer un fonctionnement opti-
mal, une longue durée de service et la
sécurité de l’utilisateur, observer les
recommandations suivantes:
8Toujours vérifier les roues avant
de démarrer. Vérifier s’il y a des
craquelures ou si la roue a du saut
ou du voile. S’assurer que les
rayons sont bien tendus et en bon
état. Si une roue présente la
moindre anomalie, consulter un
concessionnaire Yamaha. Ne
jamais essayer de réparer une
roue. Si une roue est déformée ou
craquelée, il faut la remplacer.
8Les pneus et les roues doivent être
équilibrés chaque fois que l’une de
ces deux pièces est changée ou
remise en place après démontage.
Le non-respect de cette consigne
peut entraîner un mauvais fonc-
tionnement, une mauvaise tenue
de route et une durée de service du
pneu considérablement raccourcie.8Il faut rouler à faible vitesse après
le changement d’un pneu, car sa
surface n’acquiert toutes ses carac-
téristiques d’adhérence qu’après
une période d’assouplissement.
5AJ-9-F3 (XV125S) 4/6/0 2:38 AM Page 50

1
2
3
4
5
6
7
8
9
6-20
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
12
a
b
4. Desserrer le contre-écrou situé sur
le levier d’embrayage.
5. Tourner le boulon de réglage situé
sur le levier d’embrayage dans le
sens apour augmenter le jeu du
câble.
6. Desserrer le contre-écrou situé sur
le carter.
7. Tourner l’écrou de réglage situé
sur le carter dans le sens apour
augmenter le jeu ou dans le sens
bpour le réduire.
8. Serrer le contre-écrou situé sur le
carter et celui situé sur le levier
d’embrayage.
1. Contre-écrou
2. Écrou de réglage
1
2
a
bc
FAU00696
Réglage du jeu du levier de frein
avant
Le jeu du levier de frein avant doit être
de 2 à 5 mm.
1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage dans
le sens apour augmenter le jeu
ou dans le sens bpour le réduire.
3. Après le réglage, serrer le contre-
écrou.
1. Contre-écrou
2. Boulon de réglage
c. Jeu
FW000099
XG
8Vérifier si le jeu du levier de frein
est correct. S’assurer que le frein
fonctionne correctement.
8Une sensation de mollesse dans le
levier de frein peut indiquer qu’il
y a de l’air dans le circuit de frei-
nage. Il est indispensable de pur-
ger l’air du circuit avant de réuti-
liser la motocyclette. De l’air dans
le système de freinage diminuera
grandement l’efficacité de freina-
ge et peut entraîner la perte de
contrôle du véhicule et un acci-
dent. Si nécessaire, confier le
contrôle et la purge du circuit à
un concessionnaire Yamaha.
5AJ-9-F3 (XV125S) 4/6/0 2:38 AM Page 51

6-21
1
2
3
4
5
6
7
8
9Jeu
Le jeu à l’extrémité de la pédale de
frein arrière doit être de 20 à 30 mm.
Tourner l’écrou de réglage situé sur la
tringle de frein dans le sens apour
augmenter le jeu ou dans le sens b
pour le réduire.
1. Écrou de réglage
1
a
b
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU01199
Réglage de la hauteur et du jeu
de la pédale de frein arrière
FW000104
XG
Il est préférable de confier ce réglage à
un concessionnaire Yamaha.
Hauteur de pédale
Le sommet de la pédale de frein doit se
situer à 60mm au-dessus du haut du
repose-pied.
1. Repose-pied
a. Hauteur de pédale : 60mm
b. Jeu
1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage dans
le sens apour élever la pédale ou
dans le sens bpour l’abaisser.
3. Serrer le contre-écrou.
FW000108
XG
Après avoir réglé la hauteur de la
pédale, régler le jeu de la pédale de
frein.
1. Contre-écrou
2. Boulon de réglage
1
2
ba1
ab
5AJ-9-F3 (XV125S) 4/6/0 2:38 AM Page 52

1
2
3
4
5
6
7
8
9
6-22
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FW000106
XG
8Il faut contrôler le jeu de la pédale
de frein après chaque réglage de
la chaîne ou remontage de la roue
arrière.
8Après avoir réglé le frein arrière,
vérifier le fonctionnement du feu
stop.
8Si le réglage s’avère impossible,
consulter un concessionnaire
Yamaha.
FAU00713

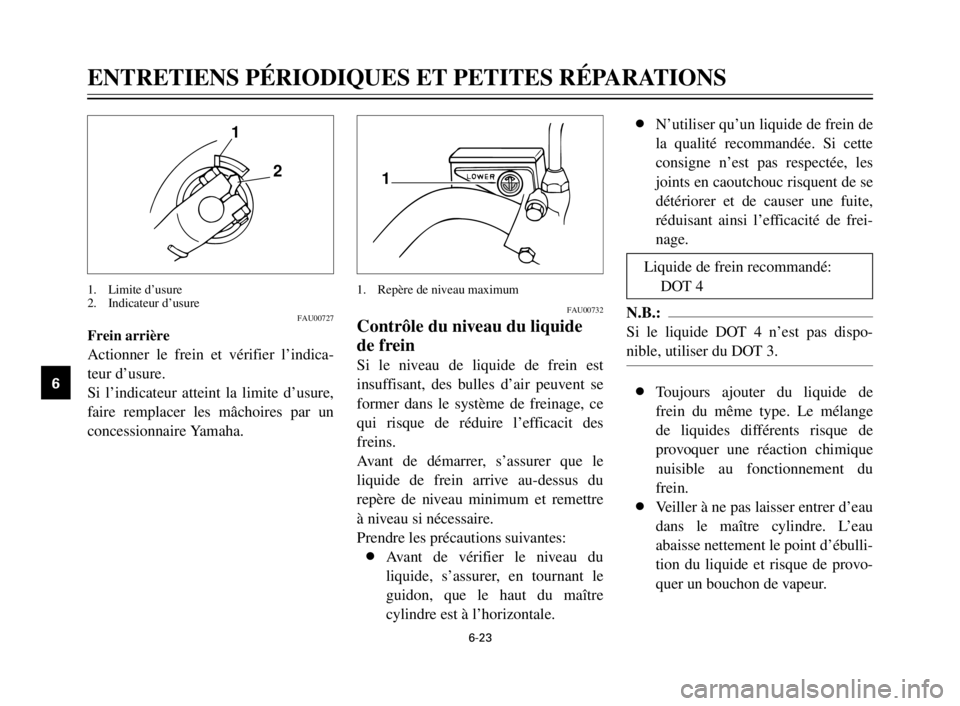

Réglage du contacteur de frein
Le contacteur de frein arrière est
actionné par la pédale de frein et son
réglage est correct si le feu stop s’allu-
me juste avant que le freinage ne se
produise. Pour régler le contacteur de
frein arrière, immobiliser le contacteur
et tourner l’écrou de réglage.
Tourner l’écrou de réglage dans le sens
asi le feu stop s’allume trop tard.
Tourner l’écrou de réglage dans le sens
bsi le feu stop s’allume trop tôt.
1. Contacteur de frein
2. Écrou de réglage
1
2
a
b
FAU00720
Contrôle des plaquettes de frein
avant et des mâchoires de frein
arrière
FAU00725
Frein avant
Chaque plaquette de frein est munie
d’un indicateur d’usure. L’indicateur
permet le contrôle de l’usure de pla-
quette de frein sans démontage du
frein. Examiner chaque indicateur. Si
un indicateur a presque disparu, faire
remplacer les plaquettes par un conces-
sionnaire Yamaha.
1. Gorge indicatrice d’usure
1
5AJ-9-F3 (XV125S) 4/6/0 2:38 AM Page 53

6-23
1
2
3
4
5
6
7
8
9
8N’utiliser qu’un liquide de frein de
la qualité recommandée. Si cette
consigne n’est pas respectée, les
joints en caoutchouc risquent de se
détériorer et de causer une fuite,
réduisant ainsi l’efficacité de frei-
nage.
N.B.:
Si le liquide DOT 4 n’est pas dispo-
nible, utiliser du DOT 3.
8Toujours ajouter du liquide de
frein du même type. Le mélange
de liquides différents risque de
provoquer une réaction chimique
nuisible au fonctionnement du
frein.
8Veiller à ne pas laisser entrer d’eau
dans le maître cylindre. L’eau
abaisse nettement le point d’ébulli-
tion du liquide et risque de provo-
quer un bouchon de vapeur.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00727
Frein arrière
Actionner le frein et vérifier l’indica-
teur d’usure.
Si l’indicateur atteint la limite d’usure,
faire remplacer les mâchoires par un
concessionnaire Yamaha.
1. Limite d’usure
2. Indicateur d’usure
FAU00732
Contrôle du niveau du liquide
de frein
Si le niveau de liquide de frein est
insuffisant, des bulles d’air peuvent se
former dans le système de freinage, ce
qui risque de réduire l’efficacit des
freins.
Avant de démarrer, s’assurer que le
liquide de frein arrive au-dessus du
repère de niveau minimum et remettre
à niveau si nécessaire.
Prendre les précautions suivantes:
8Avant de vérifier le niveau du
liquide, s’assurer, en tournant le
guidon, que le haut du maître
cylindre est à l’horizontale.
1. Repère de niveau maximum
1
2
1
Liquide de frein recommandé:
DOT 4
5AJ-9-F3 (XV125S) 4/6/0 2:38 AM Page 54
