2000 YAMAHA DT50LC Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
4. Remova a porca do eixo da roda, o
eixo da roda e a roda dianteira. Certifi-
que-se de que a motocicleta está
apropriadamente apoiada.NOTA:@ Não pressione a alavanca do travão quan-
do o disco e a pinça estão separados. @
PAU01495
Instalação da roda dianteira1. Instale a caixa de engrenagens do ve-
locímetro dentro do cubo da roda.
Certifique-se de que as protuberânci-
as estejam engatadas dentro dos orifí-
cios.
2. Eleve a roda entre as pernas da for-
quilha dianteira. Certifique-se de ha-
ver folga suficiente entre as pastilhas
de travão antes de inserir o disco de
travão, e de que a abertura na caixa
de engrenagens do velocímetro se
encaixe no bujão do tubo externo da
forquilha dianteira.
3. Instale o eixo da roda e a porca do ei-
xo. A seguir, abaixe a motocicleta.4. Aperte a porca do eixo até o binário
especificado.
5. Instale o cabo do velocímetro.
Binário de aperto:
Porca do eixo:
45 Nm (4,5 m·kg)
P_3un.book Page 32 Tuesday, January 30, 2001 2:42 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
6
PAU00977*
Remoção da roda traseira
PW000121
AV I S O
@ Aconselha-se a efectuar a manutenção
da roda num concessionário Yamaha.@
PW000115
AV I S O
@ Segure bem a moto para que ela não
caia.@1. Levante a roda traseira colocando um
cavalete adequado por baixo do motor.
2. Retire o contrapino, a porca e o para-
fuso do tirante de binário do travão do
prato da sapata do travão.3. Remova o ajustador do travão e o ti-
rante do travão da alavanca de came
do travão.
4. Retire a o porca do eixo.
5. A armação da roda traseira, o colar,
as polias da corrente, etc. podem ser
removidos da motocicleta, extraindo-
se o eixo da roda.
NOTA:Não é necessário desmontar a corrente
para remover ou instalar a roda traseira.
PAU01003*
Instalação da roda traseiraPara instalar a roda traseira, inverta o pro-
cesso de remoção. Preste atenção aos se-
guintes pontos:
1. Ajuste a corrente de transmissão.
2. Aperte as peças a seguir até o binário
especificado.
3. Ajuste a folga e a altura do pedal do
travão de traseiro (veja página 6-19).
PW000103
AV I S O
@ Verifique o funcionamento da luz do tra-
vão antes de afinar o travão traseiro. @
1. Porca de ajuste
2. Tirante do travão
3. Tirante de binário do travão
4. Contrapino
1. Porca do eixo
Binário de aperto:
Porca do eixo:
60 Nm (6,0 m·kg)
Porca do tirente de binário do
travão:
26 Nm (2,6 m·kg)
P_3un.book Page 33 Tuesday, January 30, 2001 2:42 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-34
6
PAU01008
Detecção de avariasEmbora as motos Yamaha sejam objecto
de uma inspecção rigorosa antes de sairem
da fábrica, podem ocorrer avarias quando
funcionam.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição pode en-
fraquecer o arranque ou provocar uma
perda de potência.
Se a sua moto necessitar de qualquer repa-
ração, leve-a ao concessionário Yamaha.
Os técnicos competentes do concessioná-
rio Yamaha têm a ferramenta, a experiên-
cia e o know-how para lhe reparar
convenientemente a moto. Utilize peças
exclusivamente Yamaha. As imitações po-
dem parecer-se com as peças Yamaha,
mas são frequentemente de qualidade infe-
rior. Por conseguinte, duram menos e po-
dem levar a facturas de reparação
dispendiosas.
P_3un.book Page 34 Tuesday, January 30, 2001 2:42 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
6
PAU01581*

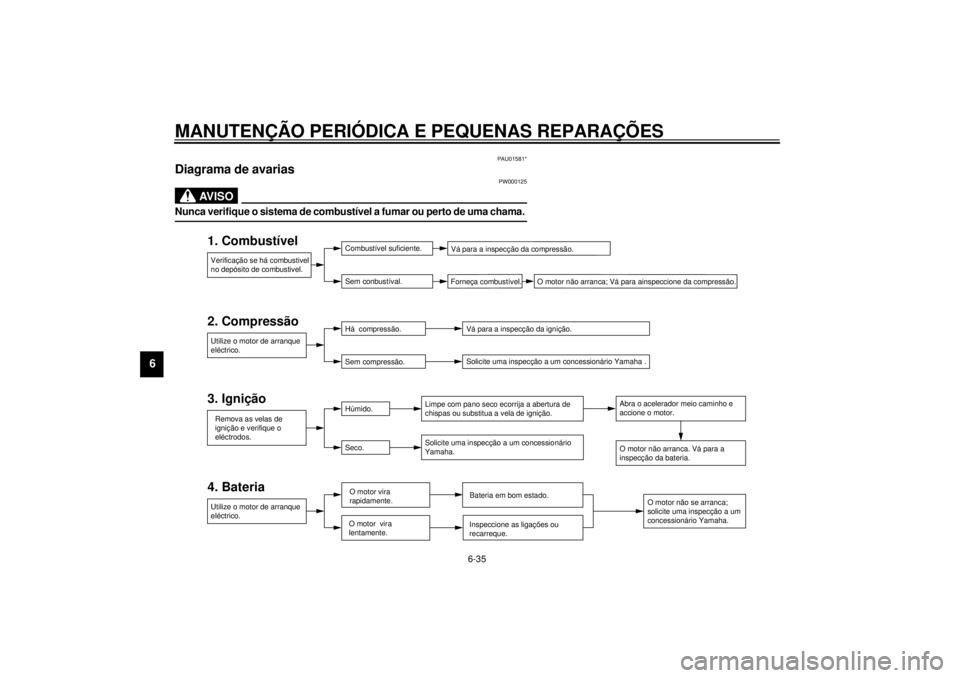

Diagrama de avarias
PW000125
AV I S O
@ Nunca verifique o sistema de combustível a fumar ou perto de uma chama. @
2. Compressão
3. Ignição
4. Bateria 1. CombustívelVerificação se há combustivel
no depósito de combustivel.Combustível suficiente.
Sem conbustíval.Vá para a inspecção da compressão.
Forneça combustível.
Utilize o motor de arranque
eléctrico.Há compressão.
Sem compressão.Vá para a inspecção da ignição.
Solicite uma inspecção a um concessionário Yamaha .
Remova as velas de
ignição e verifique o
eléctrodos.Húmido.
Seco.Limpe com pano seco ecorrija a abertura de
chispas ou substitua a vela de ignição.
Solicite uma inspecção a um concessionário
Yamaha.Abra o acelerador meio caminho e
accione o motor.
O motor não arranca. Vá para a
inspecção da bateria.
Utilize o motor de arranque
eléctrico.O motor vira
rapidamente.
O motor vira
lentamente.Bateria em bom estado.
Inspeccione as ligações ou
recarreque.
O motor não arranca; Vá para ainspeccione da compressão.
O motor não se arranca;
solicite uma inspecção a um
concessionário Yamaha.
P_3un.book Page 35 Tuesday, January 30, 2001 2:42 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-36
6

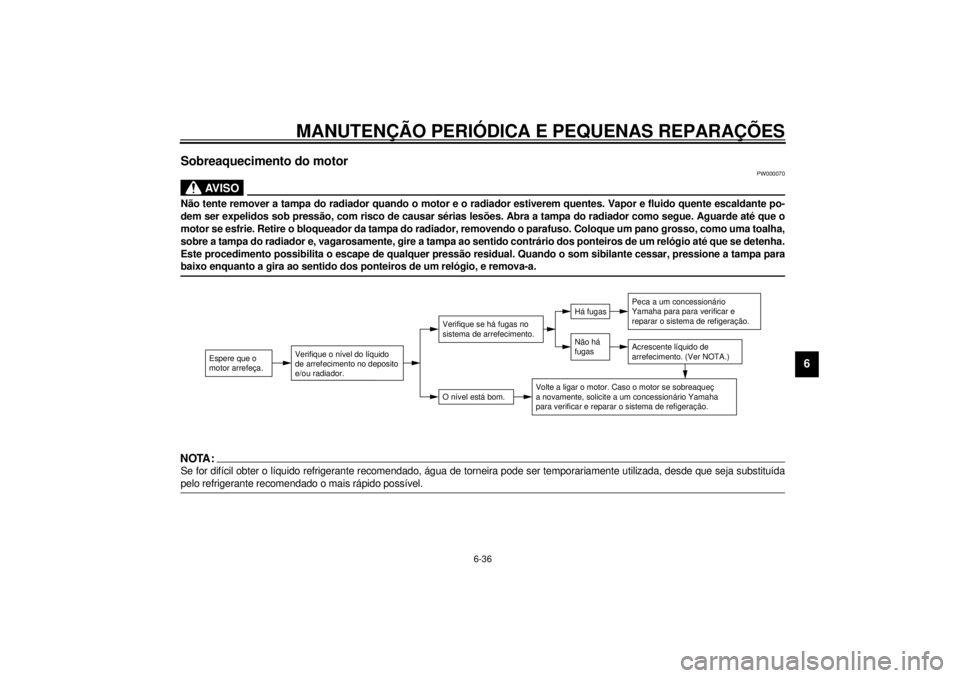

Sobreaquecimento do motor
PW000070
AV I S O
@ Não tente remover a tampa do radiador quando o motor e o radiador estiverem quentes. Vapor e fluido quente escaldante po-
dem ser expelidos sob pressão, com risco de causar sérias lesões. Abra a tampa do radiador como segue. Aguarde até que o
motor se esfrie. Retire o bloqueador da tampa do radiador, removendo o parafuso. Coloque um pano grosso, como uma toalha,
sobre a tampa do radiador e, vagarosamente, gire a tampa ao sentido contrário dos ponteiros de um relógio até que se detenha.
Este procedimento possibilita o escape de qualquer pressão residual. Quando o som sibilante cessar, pressione a tampa para
baixo enquanto a gira ao sentido dos ponteiros de um relógio, e remova-a. @NOTA:@ Se for difícil obter o líquido refrigerante recomendado, água de torneira pode ser temporariamente utilizada, desde que seja substituída
pelo refrigerante recomendado o mais rápido possível. @
Espere que o
motor arrefeça.
Verifique o nível do líquido
de arrefecimento no deposito
e/ou radiador.
O nível está bom.Verifique se há fugas no
sistema de arrefecimento.
Não há
fugasHá fugas
Peca a um concessionário
Yamaha para para verificar e
reparar o sistema de refigeração.Acrescente líquido de
arrefecimento. (Ver NOTA.)
Volte a ligar o motor. Caso o motor se sobreaqueç
a novamente, solicite a um concessionário Yamaha
para verificar e reparar o sistema de refigeração.
P_3un.book Page 36 Tuesday, January 30, 2001 2:42 PM

7-1
7
PAU01518
7-CUIDADOS E ARMAZENAGEM DA MOTOCICLETACuidadosA tecnologia exposta torna a motocicleta
mais charmosa, mas também vulnerável.
Embora sejam utilizados componentes de
alta qualidade, estes não são totalmente
resistentes a ferrugem. Enquanto o tubo de
escape enferrujado de um automóvel pode
permanecer desapercebido, numa motoci-
cleta, isto não causará boa impressão. Cui-
dados frequentes e apropriados, porém,
manterão a sua motocicleta com boa apa-
rência, estenderão a sua vida útil e conser-
varão o seu desempenho. Mais ainda, a
garantia determina que o veículo deve re-
ceber cuidados apropriados. Por todas es-
sas razões, recomenda-se a observação
das precauções a seguir de limpeza e ar-
mazenagem.Antes da limpeza
1. Cubra a saída do silencioso com um
saco plástico.
2. Certifique-se de que todas as tampas
e coberturas, bem como todos os aco-
pladores e conectores eléctricos, in-
cluindo a tampa da vela de ignição,
estejam firmemente instalados.
3. Remova sujidades extremamente re-
sistentes, como óleo queimado no
cárter, com um agente desengordu-
rante e uma escova, mas nunca apli-
que tais produtos em vedações,
anilhas, rodas dentadas, correntes de
transmissão e eixos de roda. Enxague
sempre a sujidade e o desengordu-
rante com água.Limpeza
Após a utilização normal
Remova a sujidade com água morna, um
detergente neutro e uma esponja limpa e
suave. A seguir, enxague com água limpa
abundante. Utilize uma escova de dentes
ou de garrafas para partes de difícil alcan-
ce. Sujidades mais resistentes e insectos
sairão mais facilmente, se a área for cober-
ta com um pano molhado por alguns minu-
tos antes da limpeza.
P_3un.book Page 1 Tuesday, January 30, 2001 2:42 PM

CUIDADOS E ARMAZENAGEM DA MOTOCICLETA
7-2
7
PCA00010
PRECAUÇÃO:@ l
Evite utilizar limpadores de roda
ácidos intensos, especialmente em
rodas radiadas. Caso utilize tais
produtos para sujidades difíceis de
serem removidas, não os mante-
nha por mais tempo que o instruí-
do, e então enxague completamen-
te com água, seque imediatamente
a área e aplique um aerosol de pro-
tecção contra corrosões.
l
A limpeza inapropriada pode avari-
ar pára-ventos, capotas, paineis e
outras peças plásticas. Utilize so-
mente uma esponja ou pano macio
e limpo com detergente suave e
água para limpar a parte plástica.
l
Não utilize nenhum produto quími-
co adstringente nas partes plásti-
cas. Certifique-se de evitar a
utilização de panos ou esponjas
que tenham entrado em contacto
com produtos de limpeza abrasivos
ou fortes, solventes ou diluentes,
combustíveis (gasolina), remove-
dores ou inibidores de ferrugem,
fluido de travão, anticongelantes
ou electrólitos.
l
Não utilize lavadoras de alta pres-
são ou limpadores de pressão a va-
por, pois os mesmos podem
causar infiltração de água e deteri-
oração das seguintes áreas: veda-
ções (dos rolamentos das rodas,
dos casquilhos do braço articula-
do, forquilhas e travões), compo-
nentes eléctricos (acopladores,
conectores, instrumentos, interrup-
tores e luzes), tubos de respiração
e orifícios de ventilação.
l
Para motocicletas equipadas com
um pára-vento: Não utilize limpado-
res fortes ou esponjas rígidas, para
evitar embaçamento ou arranhões.
Alguns componentes de limpeza
para plásticos podem deixar riscos
no pára-vento. Teste o produto em
uma pequena parte coberta do
pára-vento para certificar-se de não
deixar nenhuma marca. Caso o
pára-vento seja riscado, utilize um
componente de polimento de plás-
tico de qualidade após lavar.
@Após a condução sob chuva, nas proximi-dades do mar ou em estradas pulverizadascom salVisto que o sal marinho ou estradas pulve-
rizadas com sal no inverno são extrema-
mente corrosivos em combinação com
água, execute os passos a seguir após
cada condução sob a chuva, nas cercanias
do mar ou em estradas salinas. (Sal pulve-
rizado no inverno pode permanecer nas es-
tradas ainda na primavera.)
P_3un.book Page 2 Tuesday, January 30, 2001 2:42 PM

CUIDADOS E ARMAZENAGEM DA MOTOCICLETA
7-3
7
1. Limpe a sua motocicleta com água fria
e sabão após o motor ter-se esfriado.
PCA00012
PRECAUÇÃO:@ Não utilize água quente, visto que esta
aumenta a acção corrosiva do sal. @2. Certifique-se de aplicar um aerosol
protector contra corrosões em todas
as superfícies metálicas (mesmo as
placadas a crómio e níquel) a fim de
evitar corrosões.Após a limpeza
1. Seque a motocicleta com uma camur-
ça ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
o seu enferrujamento.
3. Utilize um polidor de crómio para lus-
trar peças de crómio, alumínio e aço
inoxidável, incluindo o sistema de es-
cape. (Mesmo a descoloração termi-
camente induzida dos sistemas de
escape de aço inoxidável pode ser re-
movida através de polimento.)
4. Para evitar corrosões, recomenda-se
a aplicação de um aerosol protector
contra corrosões em todas as superfí-
cies metálicas (inclusive as placadas
a crómio e níquel).
5. Utilize óleo aerosol como um limpador
universal para remover quaisquer suji-
dades restantes.
6. Retoque avarias menores na pintura
causadas por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe a motocicleta secar completa-
mente antes de guardá-la ou cobri-la.
PWA00001
AV I S O
@ Certifique-se de que não haja óleo ou
cera nos travões e pneus. Se necessá-
rio, limpe os revestimentos e os discos
do travão com um limpador de disco de
travão regular ou acetona, e lave os
pneus com água morna e sabão suave.
A seguir, teste cuidadosamente a sua
motocicleta quanto ao desempenho dos
seus travões e comportamento nas cur-
vas. @
P_3un.book Page 3 Tuesday, January 30, 2001 2:42 PM
