2023 TOYOTA SUPRA Manuel du propriétaire (in French)

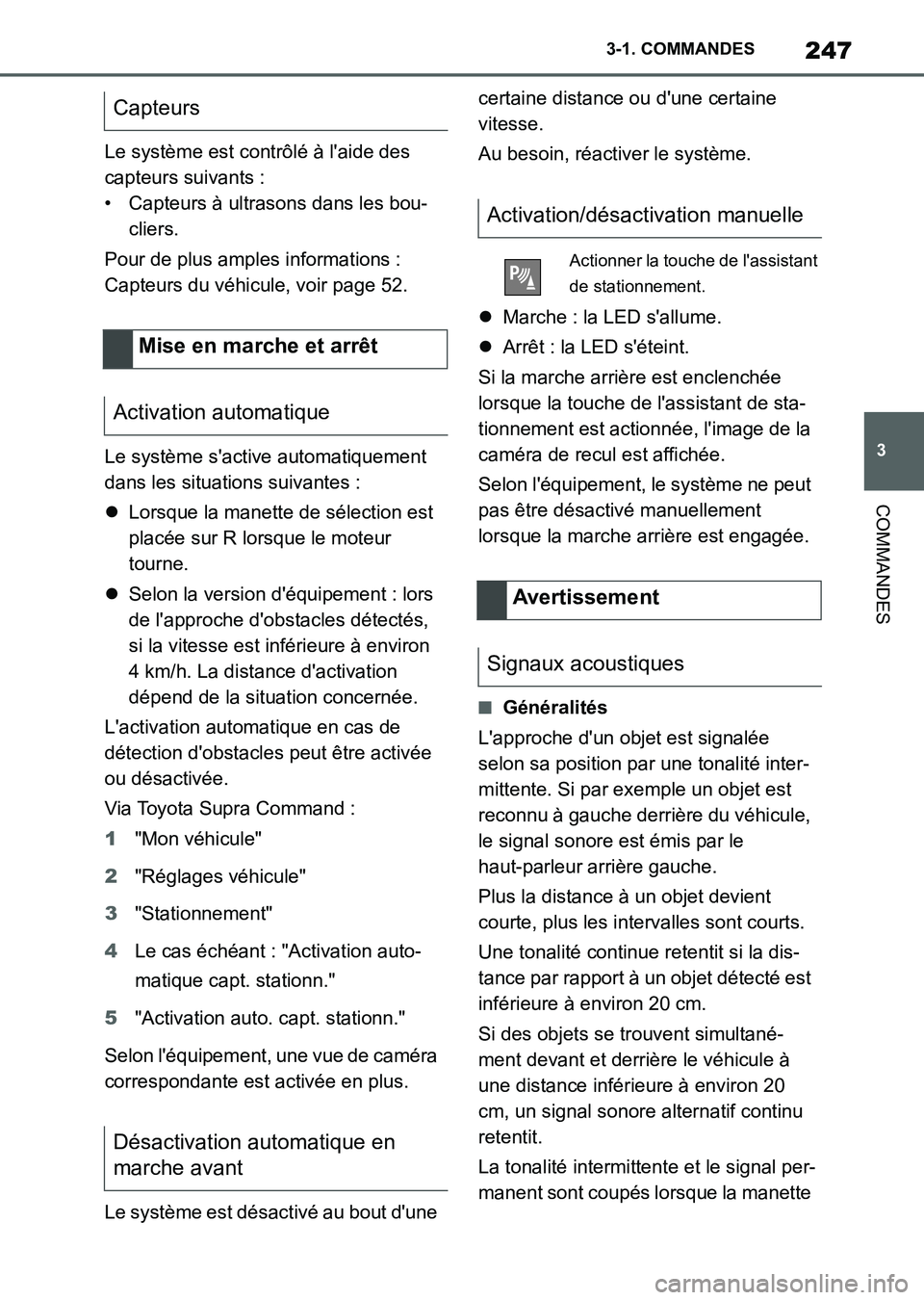

247
3 3-1. COMMANDES
COMMANDES
Le système est contrôlé à l'aide des
capteurs suivants :
• Capteurs à ultrasons dans les bou-
cliers.
Pour de plus amples informations :
Capteurs du véhicule, voir page 52.
Le système s'active automatiquement
dans les situations suivantes :
Lorsque la manette de sélection est
placée sur R lorsque le moteur
tourne.
Selon la version d'équipement : lors
de l'approche d'obstacles détectés,
si la vitesse est inférieure à environ
4 km/h. La distance d'activation
dépend de la situation concernée.
L'activation automatique en cas de
détection d'obstacles peut être activée
ou désactivée.
Via Toyota Supra Command :
1"Mon véhicule"
2"Réglages véhicule"
3"Stationnement"
4Le cas échéant : "Activation auto-
matique capt. stationn."
5"Activation auto. capt. stationn."
Selon l'équipement, une vue de caméra
correspondante est activée en plus.
Le système est désactivé au bout d'une certaine distance ou d'une certaine
vitesse.
Au besoin, réactiver le système.
Marche : la LED s'allume.
Arrêt : la LED s'éteint.
Si la marche arrière est enclenchée
lorsque la touche de l'assistant de sta-
tionnement est actionnée, l'image de la
caméra de recul est affichée.
Selon l'équipement, le système ne peut
pas être désactivé manuellement
lorsque la marche arrière est engagée.
■Généralités
L'approche d'un objet est signalée
selon sa position par une tonalité inter-
mittente. Si par exemple un objet est
reconnu à gauche derrière du véhicule,
le signal sonore est émis par le
haut-parleur arrière gauche.
Plus la distance à un objet devient
courte, plus les intervalles sont courts.
Une tonalité continue retentit si la dis-
tance par rapport à un objet détecté est
inférieure à environ 20 cm.
Si des objets se trouvent simultané-
ment devant et derrière le véhicule à
une distance inférieure à environ 20
cm, un signal sonore alternatif continu
retentit.
La tonalité intermittente et le signal per-
manent sont coupés lorsque la manette
Capteurs
Mise en marche et arrêt
Activation automatique
Désactivation automatique en
marche avant
Activation/désactivation manuelle
Actionner la touche de l'assistant
de stationnement.
Avertissement
Signaux acoustiques
Supra_OM_French_OM9A432K_1_2211.book 247 ページ ２０２２年８月２９日　月曜日　午後７時５４分

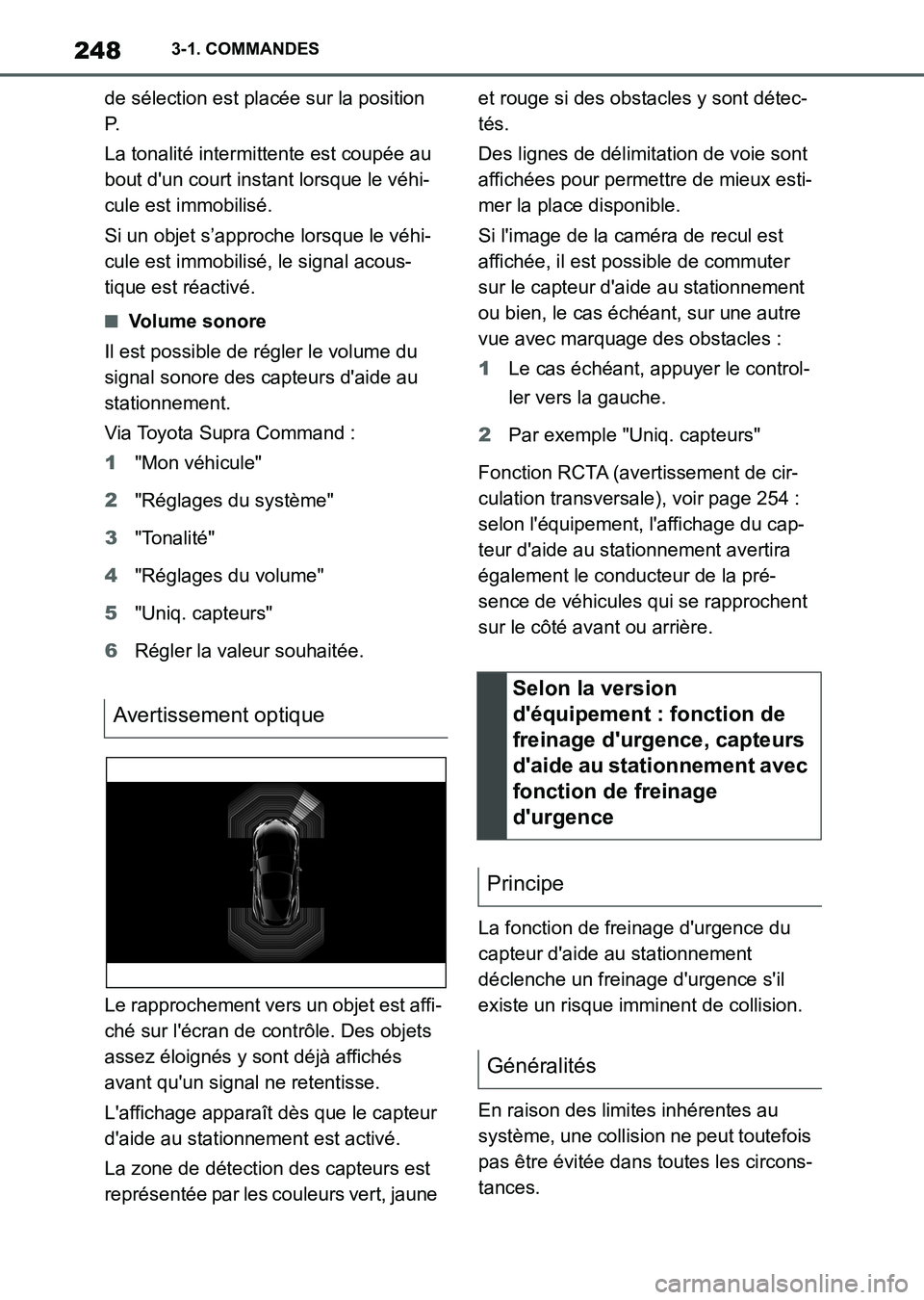

2483-1. COMMANDES
de sélection est placée sur la position
P.
La tonalité intermittente est coupée au
bout d'un court instant lorsque le véhi-
cule est immobilisé.
Si un objet s’approche lorsque le véhi-
cule est immobilisé, le signal acous-
tique est réactivé.
■Volume sonore
Il est possible de régler le volume du
signal sonore des capteurs d'aide au
stationnement.
Via Toyota Supra Command :
1"Mon véhicule"
2"Réglages du système"
3"Tonalité"
4"Réglages du volume"
5"Uniq. capteurs"
6Régler la valeur souhaitée.
Le rapprochement vers un objet est affi-
ché sur l'écran de contrôle. Des objets
assez éloignés y sont déjà affichés
avant qu'un signal ne retentisse.
L'affichage apparaît dès que le capteur
d'aide au stationnement est activé.
La zone de détection des capteurs est
représentée par les couleurs vert, jaune et rouge si des obstacles y sont détec-
tés.
Des lignes de délimitation de voie sont
affichées pour permettre de mieux esti-
mer la place disponible.
Si l'image de la caméra de recul est
affichée, il est possible de commuter
sur le capteur d'aide au stationnement
ou bien, le cas échéant, sur une autre
vue avec marquage des obstacles :
1Le cas échéant, appuyer le control-
ler vers la gauche.
2Par exemple "Uniq. capteurs"
Fonction RCTA (avertissement de cir-
culation transversale), voir page 254 :
selon l'équipement, l'affichage du cap-
teur d'aide au stationnement avertira
également le conducteur de la pré-
sence de véhicules qui se rapprochent
sur le côté avant ou arrière.
La fonction de freinage d'urgence du
capteur d'aide au stationnement
déclenche un freinage d'urgence s'il
existe un risque imminent de collision.
En raison des limites inhérentes au
système, une collision ne peut toutefois
pas être évitée dans toutes les circons-
tances.
Avertissement optique
Selon la version
d'équipement : fonction de
freinage d'urgence, capteurs
d'aide au stationnement avec
fonction de freinage
d'urgence
Principe
Généralités
Supra_OM_French_OM9A432K_1_2211.book 248 ページ ２０２２年８月２９日　月曜日　午後７時５４分

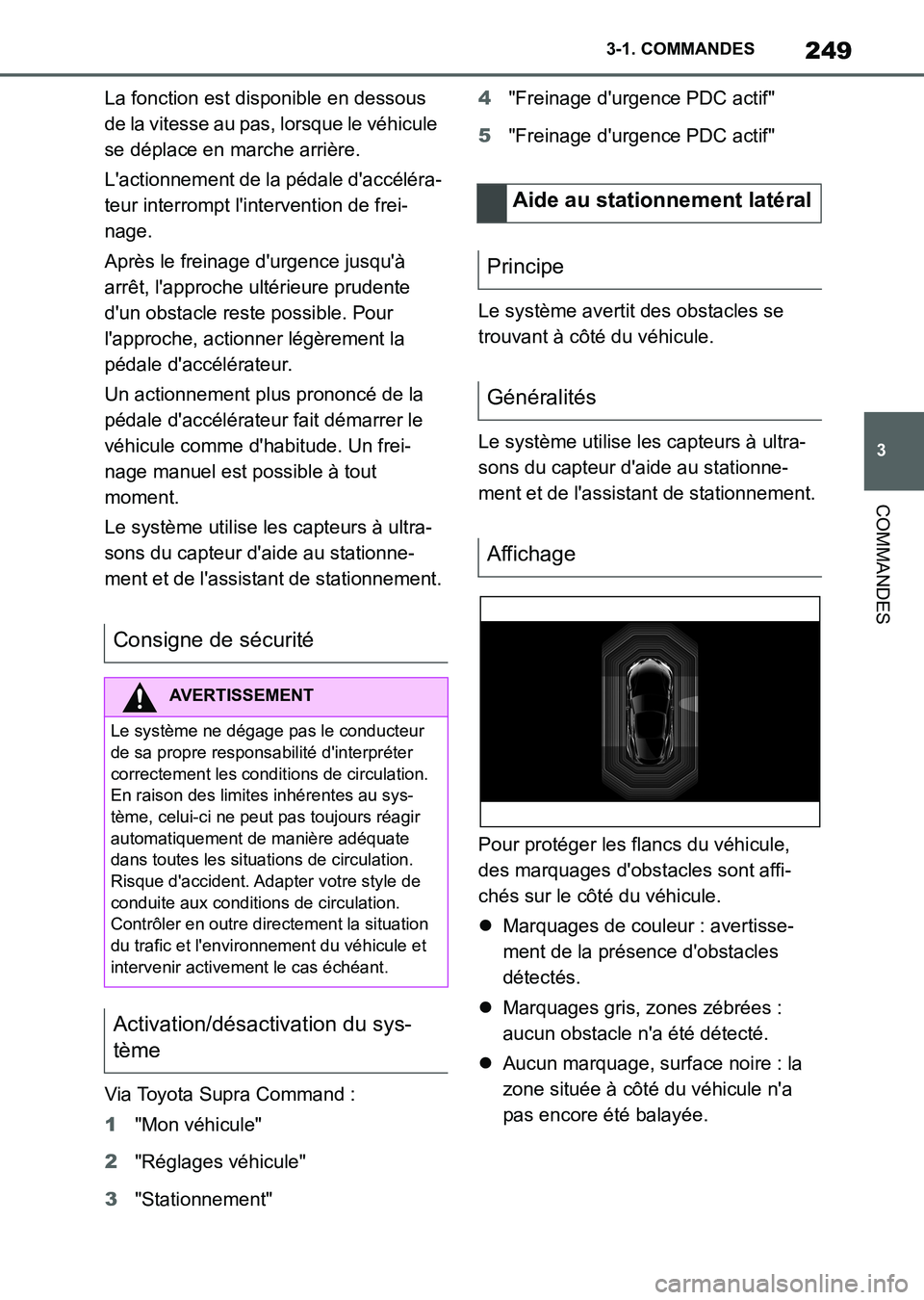

249
3 3-1. COMMANDES
COMMANDES
La fonction est disponible en dessous
de la vitesse au pas, lorsque le véhicule
se déplace en marche arrière.
L'actionnement de la pédale d'accéléra-
teur interrompt l'intervention de frei-
nage.
Après le freinage d'urgence jusqu'à
arrêt, l'approche ultérieure prudente
d'un obstacle reste possible. Pour
l'approche, actionner légèrement la
pédale d'accélérateur.
Un actionnement plus prononcé de la
pédale d'accélérateur fait démarrer le
véhicule comme d'habitude. Un frei-
nage manuel est possible à tout
moment.
Le système utilise les capteurs à ultra-
sons du capteur d'aide au stationne-
ment et de l'assistant de stationnement.
Via Toyota Supra Command :
1"Mon véhicule"
2"Réglages véhicule"
3"Stationnement"4"Freinage d'urgence PDC actif"
5"Freinage d'urgence PDC actif"
Le système avertit des obstacles se
trouvant à côté du véhicule.
Le système utilise les capteurs à ultra-
sons du capteur d'aide au stationne-
ment et de l'assistant de stationnement.
Pour protéger les flancs du véhicule,
des marquages d'obstacles sont affi-
chés sur le côté du véhicule.
Marquages de couleur : avertisse-
ment de la présence d'obstacles
détectés.
Marquages gris, zones zébrées :
aucun obstacle n'a été détecté.
Aucun marquage, surface noire : la
zone située à côté du véhicule n'a
pas encore été balayée.
Consigne de sécurité
AVERTISSEMENT
Le système ne dégage pas le conducteur
de sa propre responsabilité d'interpréter
correctement les conditions de circulation.
En raison des limites inhérentes au sys-
tème, celui-ci ne peut pas toujours réagir
automatiquement de manière adéquate
dans toutes les situations de circulation.
Risque d'accident. Adapter votre style de
conduite aux conditions de circulation.
Contrôler en outre directement la situation
du trafic et l'environnement du véhicule et
intervenir activement le cas échéant.
Activation/désactivation du sys-
tème
Aide au stationnement latéral
Principe
Généralités
Affichage
Supra_OM_French_OM9A432K_1_2211.book 249 ページ ２０２２年８月２９日　月曜日　午後７時５４分

2503-1. COMMANDES
Le système n'indique que les obstacles
immobiles qui ont été détectés aupara-
vant par les capteurs lorsque le véhi-
cule est passé devant.
Le système ne reconnaît pas si un obs-
tacle se déplace après sa détection. À
l'arrêt, les repères apparaissent en noir
au bout d'un certain temps. La zone à
côté du véhicule doit être balayée à
nouveau.
Pour de plus amples informations :
• Capteurs à ultrasons latéraux, voir
page 52.
La détection d'objets peut se heurter
aux limites physiques de la mesure à
ultrasons, par exemple dans les cas
suivants :Pour les obstacles et les personnes
se trouvant en bordure de la voie de
circulation.
Des objets bas déjà indiqués, par
exemple des bords de trottoir,
peuvent disparaître dans la zone
morte des capteurs avant qu'une
tonalité continue ne retentisse ou
après qu'elle a déjà retenti.
Si le système atteint ses limites, de
faux avertissements peuvent se pro-
duire.
Pour réduire les fausses alertes, désac-
tiver, voir page 50, le cas échéant,
l'activation automatique du capteur
d'aide au stationnement en cas d'obsta-
cles détectés, par exemple dans les
stations de lavage.
Un message du véhicule s'affiche.
Le capteur d'aide au stationnement est
en panne. Faire contrôler le système
par un revendeur agréé Toyota ou un
réparateur agréé Toyota, ou tout autre
réparateur de confiance.
La caméra de recul facilite le stationne-
ment et les manœuvres en marche
arrière. Pour cela, la zone se trouvant
Limites de l'aide au stationnement
latéral
Limites du système
Consigne de sécurité
AVERTISSEMENT
Le système ne dégage pas le conducteur
de sa propre responsabilité d'interpréter
correctement les conditions de circulation.
En raison des limites inhérentes au sys-
tème, celui-ci ne peut pas toujours réagir
automatiquement de manière adéquate
dans toutes les situations de circulation.
Risque d'accident. Adapter votre style de
conduite aux conditions de circulation.
Contrôler en outre directement la situation
du trafic et l'environnement du véhicule et
intervenir activement le cas échéant.
Limites du système des capteurs
Limites de la mesure à ultrasons
Faux avertissements
Dysfonctionnement
Un symbole blanc est affiché et
la zone de détection des cap-
teurs est affichée en sombre sur
l'écran de contrôle.
Caméra de recul
Principe
Supra_OM_French_OM9A432K_1_2211.book 250 ページ ２０２２年８月２９日　月曜日　午後７時５４分

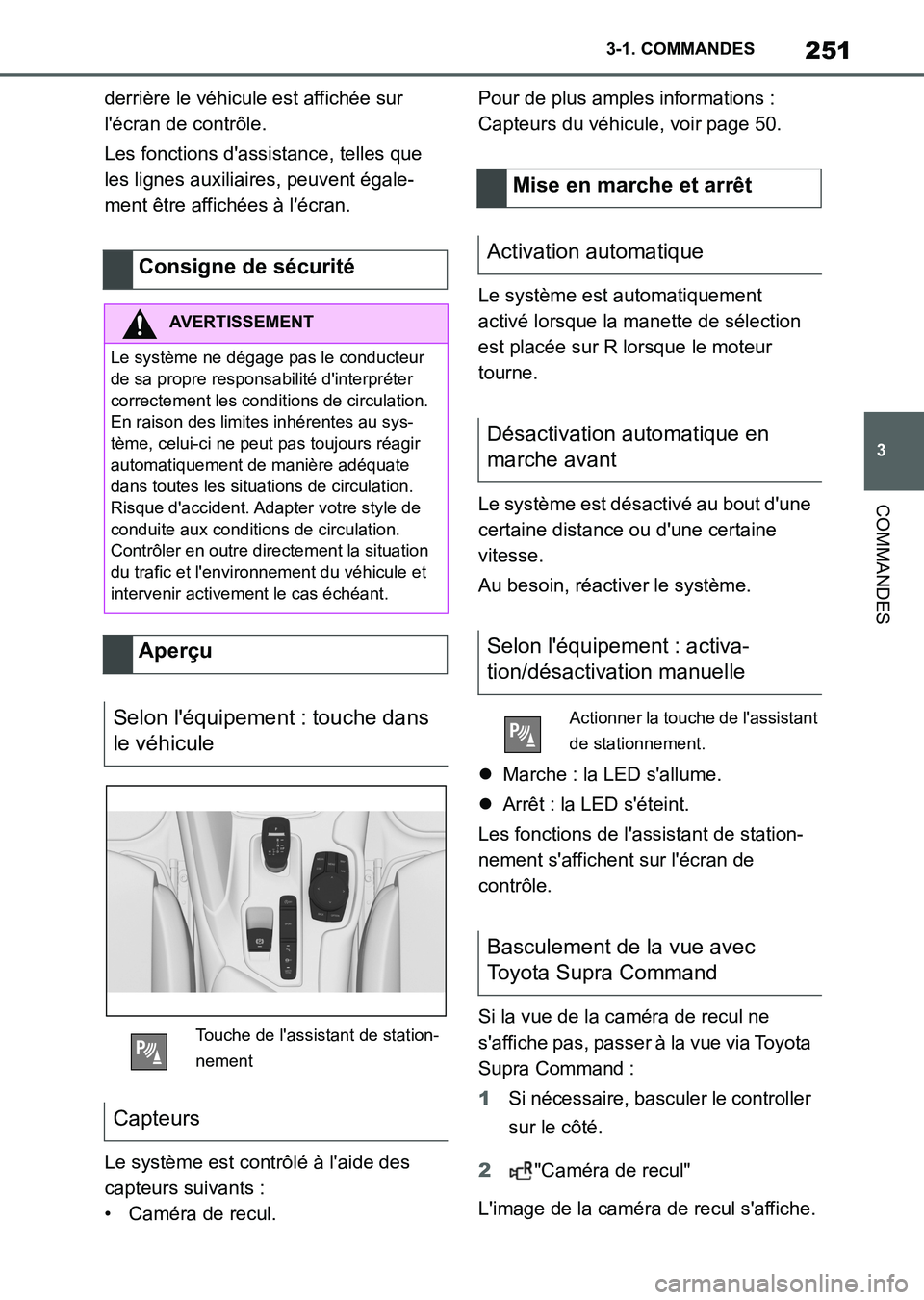

251
3 3-1. COMMANDES
COMMANDES
derrière le véhicule est affichée sur
l'écran de contrôle.
Les fonctions d'assistance, telles que
les lignes auxiliaires, peuvent égale-
ment être affichées à l'écran.
Le système est contrôlé à l'aide des
capteurs suivants :
• Caméra de recul.Pour de plus amples informations :
Capteurs du véhicule, voir page 50.
Le système est automatiquement
activé lorsque la manette de sélection
est placée sur R lorsque le moteur
tourne.
Le système est désactivé au bout d'une
certaine distance ou d'une certaine
vitesse.
Au besoin, réactiver le système.
Marche : la LED s'allume.
Arrêt : la LED s'éteint.
Les fonctions de l'assistant de station-
nement s'affichent sur l'écran de
contrôle.
Si la vue de la caméra de recul ne
s'affiche pas, passer à la vue via Toyota
Supra Command :
1Si nécessaire, basculer le controller
sur le côté.
2"Caméra de recul"
L'image de la caméra de recul s'affiche.
Consigne de sécurité
AVERTISSEMENT
Le système ne dégage pas le conducteur
de sa propre responsabilité d'interpréter
correctement les conditions de circulation.
En raison des limites inhérentes au sys-
tème, celui-ci ne peut pas toujours réagir
automatiquement de manière adéquate
dans toutes les situations de circulation.
Risque d'accident. Adapter votre style de
conduite aux conditions de circulation.
Contrôler en outre directement la situation
du trafic et l'environnement du véhicule et
intervenir activement le cas échéant.
Aperçu
Selon l'équipement : touche dans
le véhicule
Touche de l'assistant de station-
nement
Capteurs
Mise en marche et arrêt
Activation automatique
Désactivation automatique en
marche avant
Selon l'équipement : activa-
tion/désactivation manuelle
Actionner la touche de l'assistant
de stationnement.
Basculement de la vue avec
Toyota Supra Command
Supra_OM_French_OM9A432K_1_2211.book 251 ページ ２０２２年８月２９日　月曜日　午後７時５４分

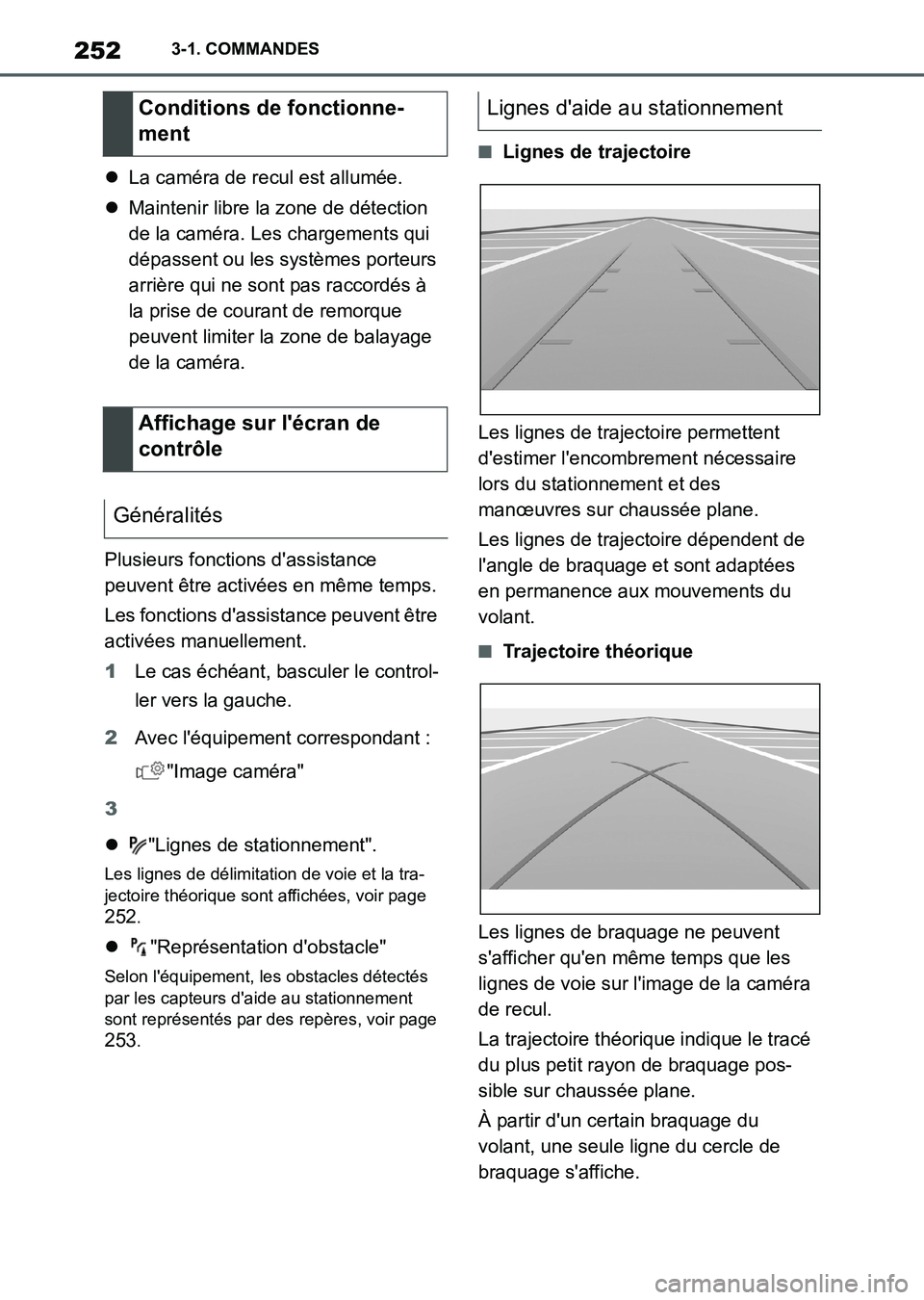

2523-1. COMMANDES
La caméra de recul est allumée.
Maintenir libre la zone de détection
de la caméra. Les chargements qui
dépassent ou les systèmes porteurs
arrière qui ne sont pas raccordés à
la prise de courant de remorque
peuvent limiter la zone de balayage
de la caméra.
Plusieurs fonctions d'assistance
peuvent être activées en même temps.
Les fonctions d'assistance peuvent être
activées manuellement.
1Le cas échéant, basculer le control-
ler vers la gauche.
2Avec l'équipement correspondant :
"Image caméra"
3
"Lignes de stationnement".
Les lignes de délimitation de voie et la tra-
jectoire théorique sont affichées, voir page
252.
"Représentation d'obstacle"
Selon l'équipement, les obstacles détectés
par les capteurs d'aide au stationnement
sont représentés par des repères, voir page
253.
■Lignes de trajectoire
Les lignes de trajectoire permettent
d'estimer l'encombrement nécessaire
lors du stationnement et des
manœuvres sur chaussée plane.
Les lignes de trajectoire dépendent de
l'angle de braquage et sont adaptées
en permanence aux mouvements du
volant.
■Trajectoire théorique
Les lignes de braquage ne peuvent
s'afficher qu'en même temps que les
lignes de voie sur l'image de la caméra
de recul.
La trajectoire théorique indique le tracé
du plus petit rayon de braquage pos-
sible sur chaussée plane.
À partir d'un certain braquage du
volant, une seule ligne du cercle de
braquage s'affiche.
Conditions de fonctionne-
ment
Affichage sur l'écran de
contrôle
GénéralitésLignes d'aide au stationnement
Supra_OM_French_OM9A432K_1_2211.book 252 ページ ２０２２年８月２９日　月曜日　午後７時５４分

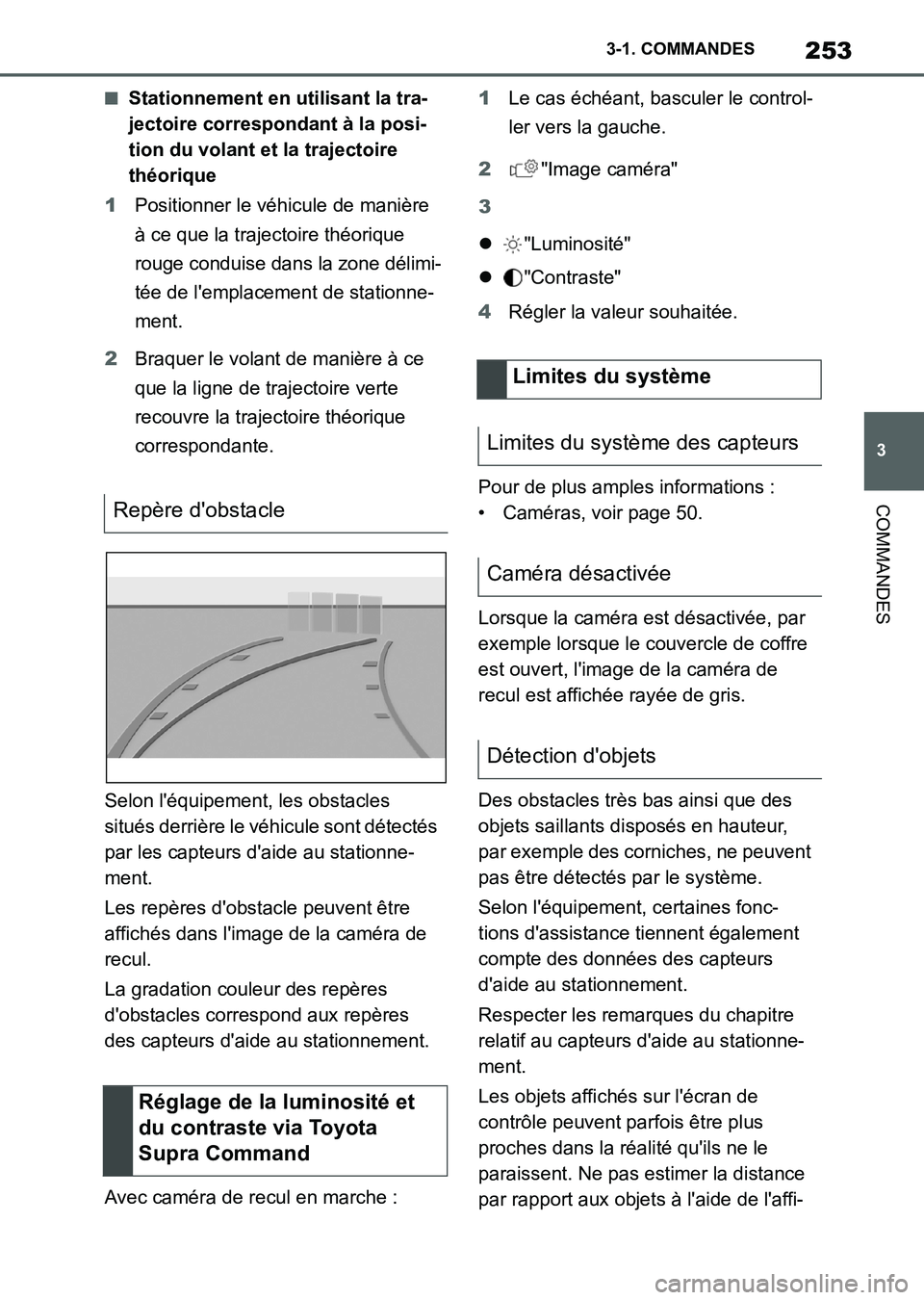

253
3 3-1. COMMANDES
COMMANDES
■Stationnement en utilisant la tra-
jectoire correspondant à la posi-
tion du volant et la trajectoire
théorique
1Positionner le véhicule de manière
à ce que la trajectoire théorique
rouge conduise dans la zone délimi-
tée de l'emplacement de stationne-
ment.
2Braquer le volant de manière à ce
que la ligne de trajectoire verte
recouvre la trajectoire théorique
correspondante.
Selon l'équipement, les obstacles
situés derrière le véhicule sont détectés
par les capteurs d'aide au stationne-
ment.
Les repères d'obstacle peuvent être
affichés dans l'image de la caméra de
recul.
La gradation couleur des repères
d'obstacles correspond aux repères
des capteurs d'aide au stationnement.
Avec caméra de recul en marche :1Le cas échéant, basculer le control-
ler vers la gauche.
2"Image caméra"
3
"Luminosité"
"Contraste"
4Régler la valeur souhaitée.
Pour de plus amples informations :
• Caméras, voir page 50.
Lorsque la caméra est désactivée, par
exemple lorsque le couvercle de coffre
est ouvert, l'image de la caméra de
recul est affichée rayée de gris.
Des obstacles très bas ainsi que des
objets saillants disposés en hauteur,
par exemple des corniches, ne peuvent
pas être détectés par le système.
Selon l'équipement, certaines fonc-
tions d'assistance tiennent également
compte des données des capteurs
d'aide au stationnement.
Respecter les remarques du chapitre
relatif au capteurs d'aide au stationne-
ment.
Les objets affichés sur l'écran de
contrôle peuvent parfois être plus
proches dans la réalité qu'ils ne le
paraissent. Ne pas estimer la distance
par rapport aux objets à l'aide de l'affi-
Repère d'obstacle
Réglage de la luminosité et
du contraste via Toyota
Supra Command
Limites du système
Limites du système des capteurs
Caméra désactivée
Détection d'objets
Supra_OM_French_OM9A432K_1_2211.book 253 ページ ２０２２年８月２９日　月曜日　午後７時５４分

2543-1. COMMANDES
chage.
*: sur modèles équipés
En cas d'accès à visibilité réduite ou
lors de la sortie de places de stationne-
ment perpendiculaires, les usagers qui
se rapprochent sur le côté sont détec-
tés plus tôt par le système que par le
conducteur.
Deux capteurs radar dans le bouclier
arrière surveillent l'espace derrière le
véhicule.
Le système indique si d'autres usagers
se rapprochent.
Le système est contrôlé à l'aide des
capteurs suivants :
• Capteurs radar latéraux, arrière.
Pour de plus amples informations :
Capteurs du véhicule, voir page 50.
Fonction RCTA (Avertissement
de circulation transversale
arrière)
*
Principe
Généralités
Consigne de sécurité
AVERTISSEMENT
Le système ne dégage pas le conducteur
de sa propre responsabilité d'interpréter
correctement les conditions de circulation.
En raison des limites inhérentes au sys-
tème, celui-ci ne peut pas toujours réagir
automatiquement de manière adéquate
dans toutes les situations de circulation.
Risque d'accident. Adapter votre style de
conduite aux conditions de circulation.
Observer la situation de circulation, se
tenir prêt à reprendre le contrôle de la
direction et du freinage à n'importe quel
moment, et intervenir activement si la
situation le nécessite.
Aperçu
Touche dans le véhicule
Touche de l'assistant de station-
nement
Capteurs
Supra_OM_French_OM9A432K_1_2211.book 254 ページ ２０２２年８月２９日　月曜日　午後７時５４分
