711-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
C-HR_HEV_OM_Europe_OM10768L

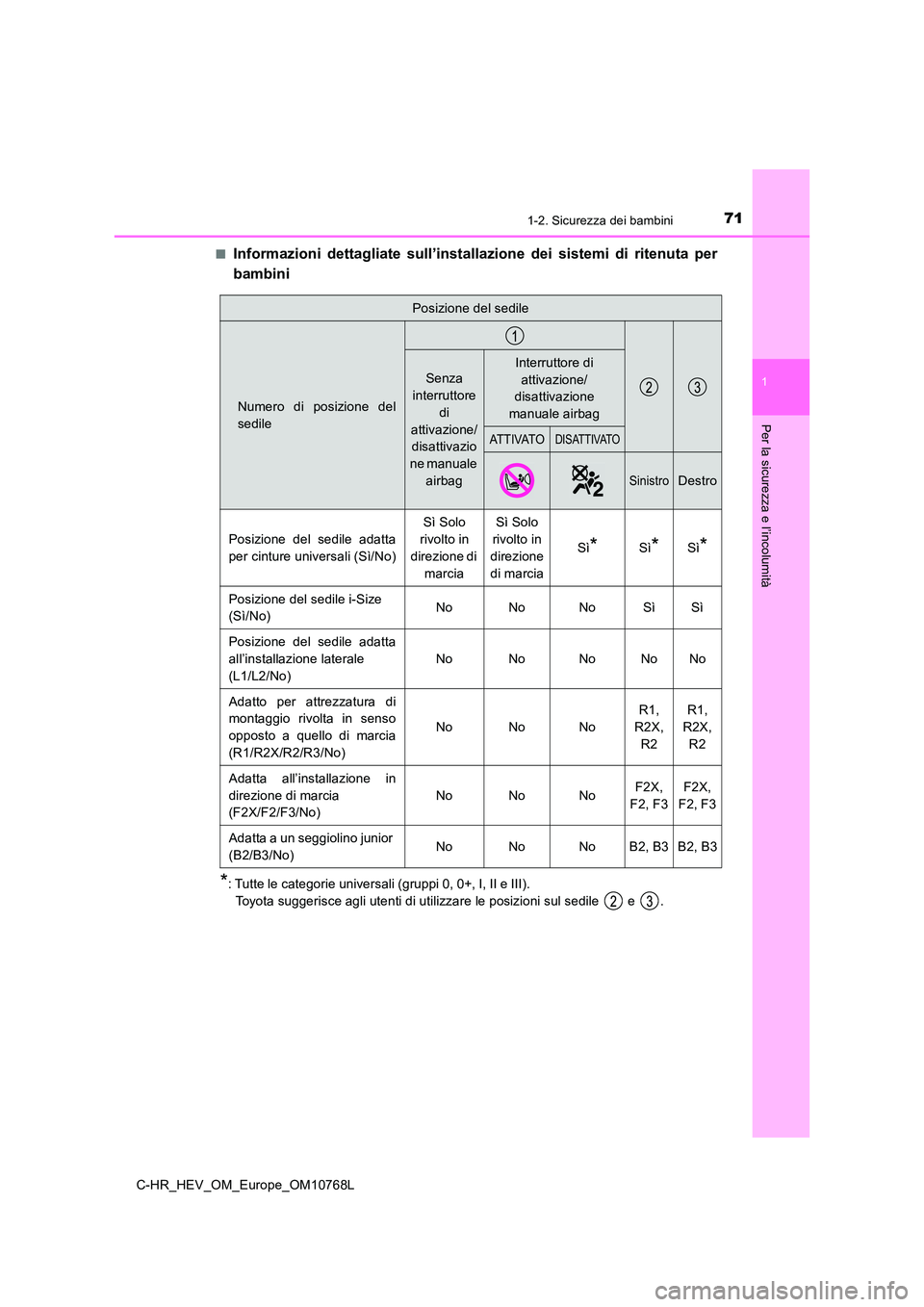

■Informazioni dettagliate sull’installazione dei sistemi di rite nuta per
bambini
*: Tutte le categorie universali (gruppi 0, 0+, I, II e III).
Toyota suggerisce agli utenti di utilizzare le posizioni sul se dile e .
Posizione del sedile
Numero di posizione del
sedile
Senza
interruttore
di
attivazione/
disattivazio
ne manuale
airbag
Interruttore di
attivazione/
disattivazione
manuale airbag
AT T I VAT OD I S AT T I VATO
SinistroDestro
Posizione del sedile adatta
per cinture universali (Sì/No)
Sì Solo
rivolto in
direzione di
marcia
Sì Solo
rivolto in
direzione
di marcia
Sì*Sì*Sì*
Posizione del sedile i-Size
(Sì/No)NoNoNoSìSì
Posizione del sedile adatta
all’installazione laterale
(L1/L2/No)
NoNoNoNoNo
Adatto per attrezzatura di
montaggio rivolta in senso
opposto a quello di marcia
(R1/R2X/R2/R3/No)
NoNoNo
R1,
R2X,
R2
R1,
R2X,
R2
Adatta all’installazione in
direzione di marcia
(F2X/F2/F3/No)
NoNoNoF2X,
F2, F3
F2X,
F2, F3
Adatta a un seggiolino junior
(B2/B3/No)NoNoNoB2, B3B2, B3

721-2. Sicurezza dei bambini
C-HR_HEV_OM_Europe_OM10768L

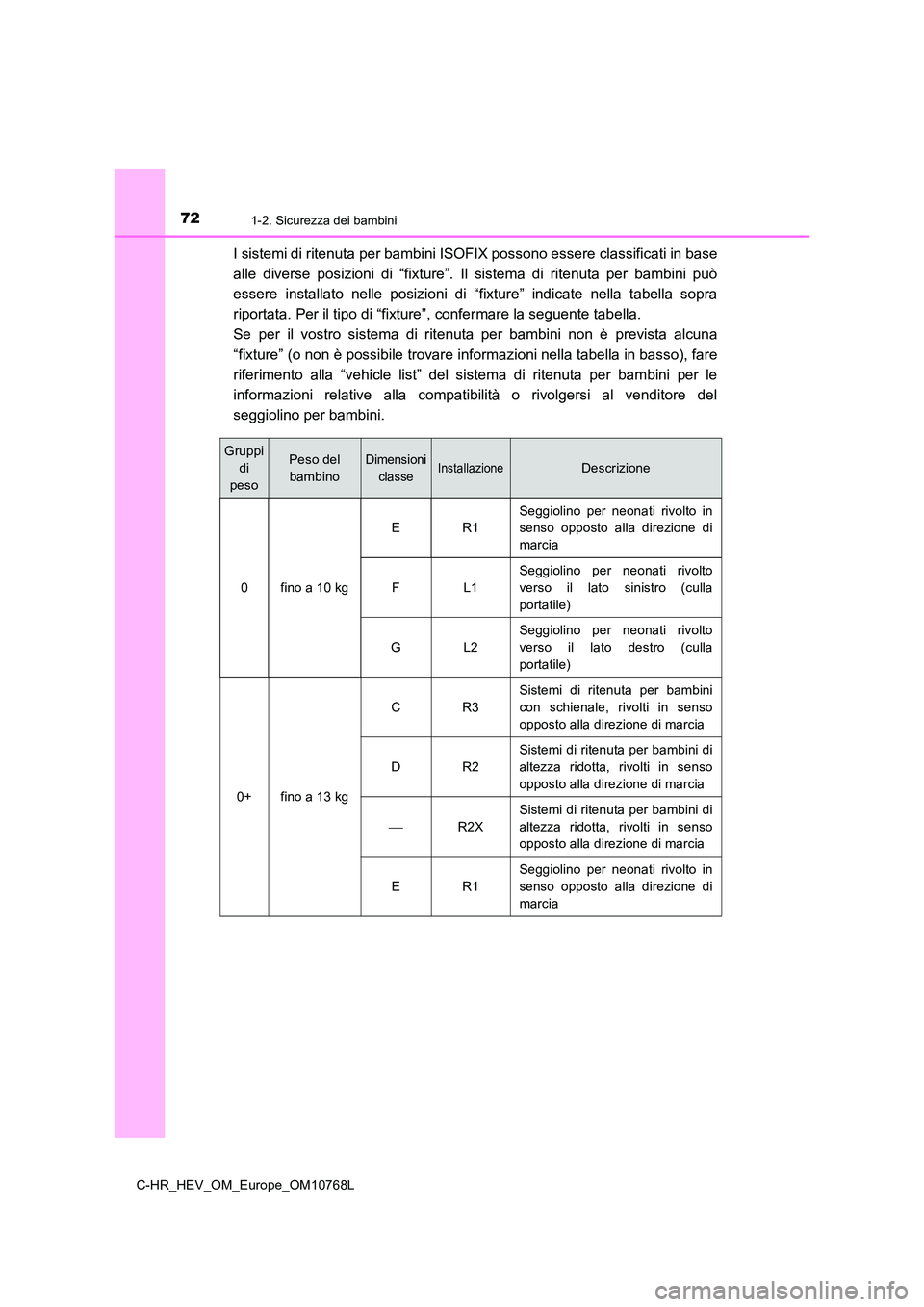

I sistemi di ritenuta per bambini ISOFIX possono essere classificati in base
alle diverse posizioni di “fixture”. Il sistema di ritenuta per bambini può
essere installato nelle posizioni di “fixture” indicate nella t abella sopra
riportata. Per il tipo di “fixture”, confermare la seguente tab ella.
Se per il vostro sistema di ritenuta per bambini non è prevista alcuna
“fixture” (o non è possibile trovare informazioni nella tabella in basso), fare
riferimento alla “vehicle list” del sistema di ritenuta per bam bini per le
informazioni relative alla compatibilità o rivolgersi al vendit ore del
seggiolino per bambini.
Gruppi
di
peso
Peso del
bambino
Dimensioni
classeInstallazioneDescrizione
0 fino a 10 kg
ER1
Seggiolino per neonati rivolto in
senso opposto alla direzione di
marcia
FL1
Seggiolino per neonati rivolto
verso il lato sinistro (culla
portatile)
GL2
Seggiolino per neonati rivolto
verso il lato destro (culla
portatile)
0+fino a 13 kg
CR3
Sistemi di ritenuta per bambini
con schienale, rivolti in senso
opposto alla direzione di marcia
DR2
Sistemi di ritenuta per bambini di
altezza ridotta, rivolti in senso
opposto alla direzione di marcia
R2X
Sistemi di ritenuta per bambini di
altezza ridotta, rivolti in senso
opposto alla direzione di marcia
ER1
Seggiolino per neonati rivolto in
senso opposto alla direzione di
marcia

731-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
C-HR_HEV_OM_Europe_OM10768L

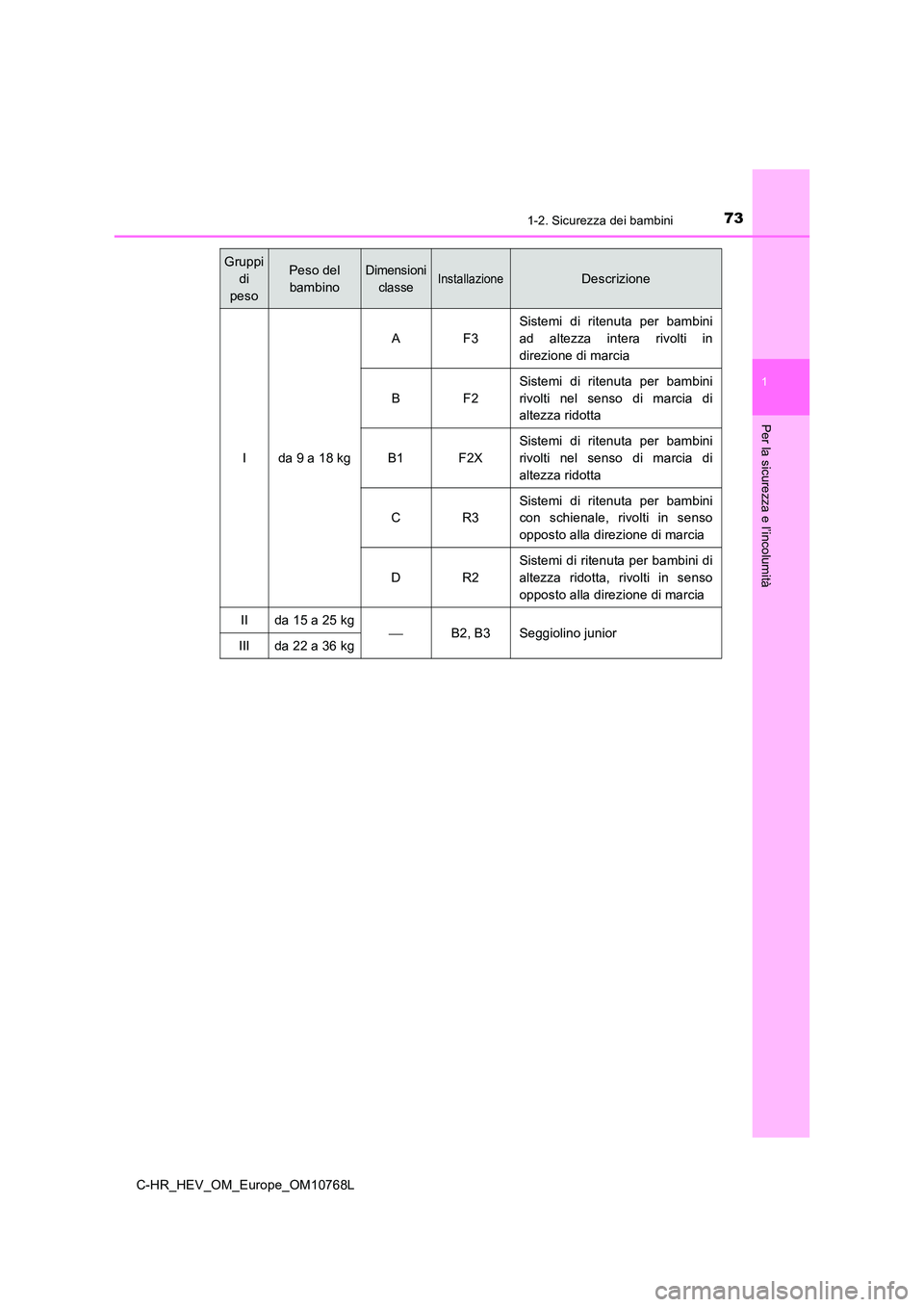

Ida 9 a 18 kg
AF3
Sistemi di ritenuta per bambini
ad altezza intera rivolti in
direzione di marcia
BF2
Sistemi di ritenuta per bambini
rivolti nel senso di marcia di
altezza ridotta
B1F2X
Sistemi di ritenuta per bambini
rivolti nel senso di marcia di
altezza ridotta
CR3
Sistemi di ritenuta per bambini
con schienale, rivolti in senso
opposto alla direzione di marcia
DR2
Sistemi di ritenuta per bambini di
altezza ridotta, rivolti in senso
opposto alla direzione di marcia
IIda 15 a 25 kgB2, B3Seggiolino juniorIIIda 22 a 36 kg
Gruppi
di
peso
Peso del
bambino
Dimensioni
classeInstallazioneDescrizione

741-2. Sicurezza dei bambini
C-HR_HEV_OM_Europe_OM10768L

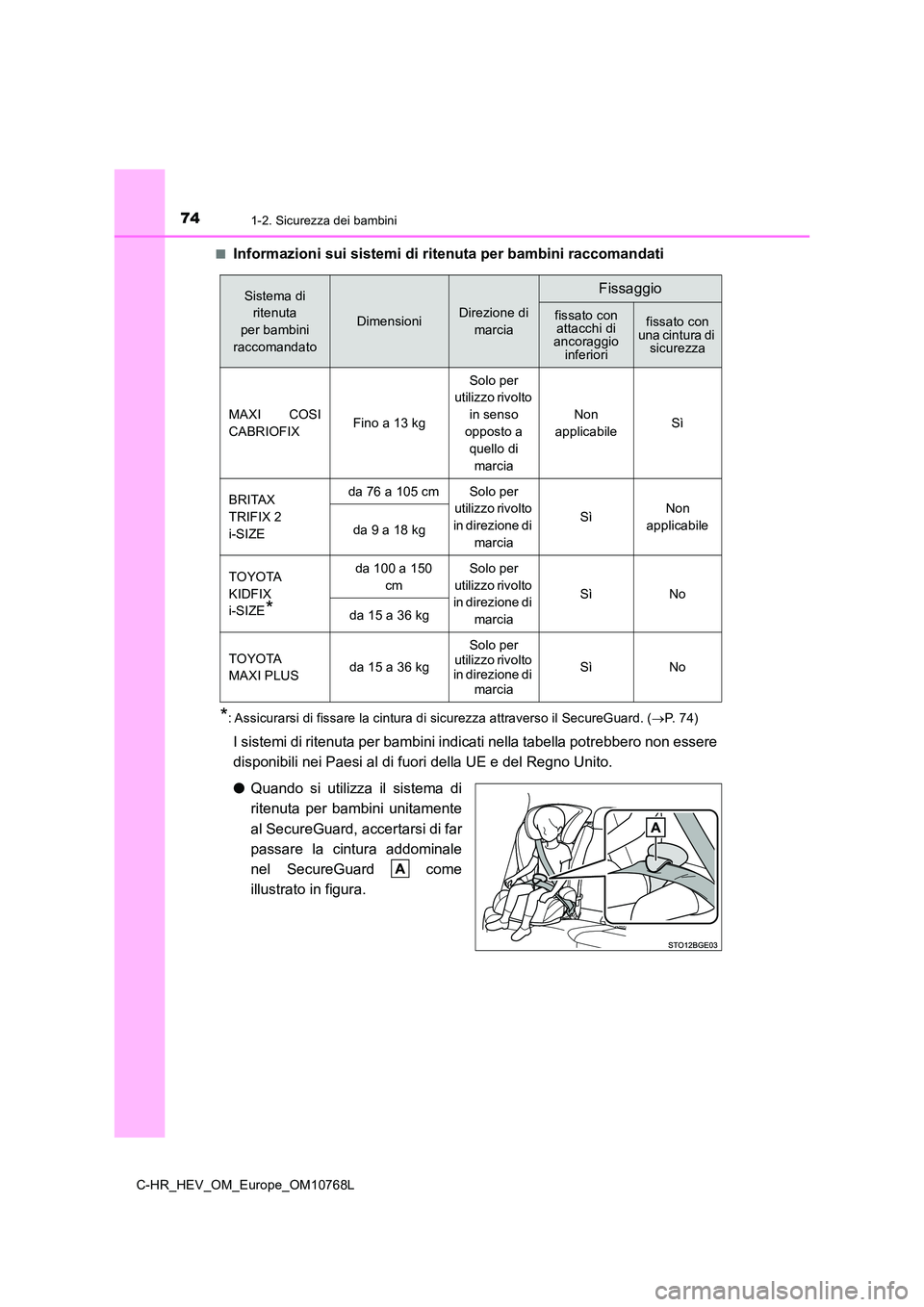

■Informazioni sui sistemi di ri tenuta per bambini raccomandati
*: Assicurarsi di fissare la cintura di sicurezza attraverso il SecureGuard. (P. 7 4 )
I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere
disponibili nei Paesi al di f uori della UE e del Regno Unito.
● Quando si utilizza il sistema di
ritenuta per bambini unitamente
al SecureGuard, accertarsi di far
passare la cintura addominale
nel SecureGuard come
illustrato in figura.
Sistema di
ritenuta
per bambini
raccomandato
DimensioniDirezione di
marcia
Fissaggio
fissato con attacchi di ancoraggio inferiori
fissato con una cintura di sicurezza
MAXI COSI
CABRIOFIXFino a 13 kg
Solo per
utilizzo rivolto
in senso
opposto a
quello di
marcia
Non
applicabileSì
BRITAX
TRIFIX 2
i-SIZE
da 76 a 105 cmSolo per
utilizzo rivolto
in direzione di
marcia
SìNon
applicabileda 9 a 18 kg
TOYOTA
KIDFIX
i-SIZE*
da 100 a 150
cm
Solo per
utilizzo rivolto
in direzione di
marcia
SìNo
da 15 a 36 kg
TOYOTA
MAXI PLUSda 15 a 36 kg
Solo per utilizzo rivolto in direzione di marcia
SìNo

751-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
C-HR_HEV_OM_Europe_OM10768L

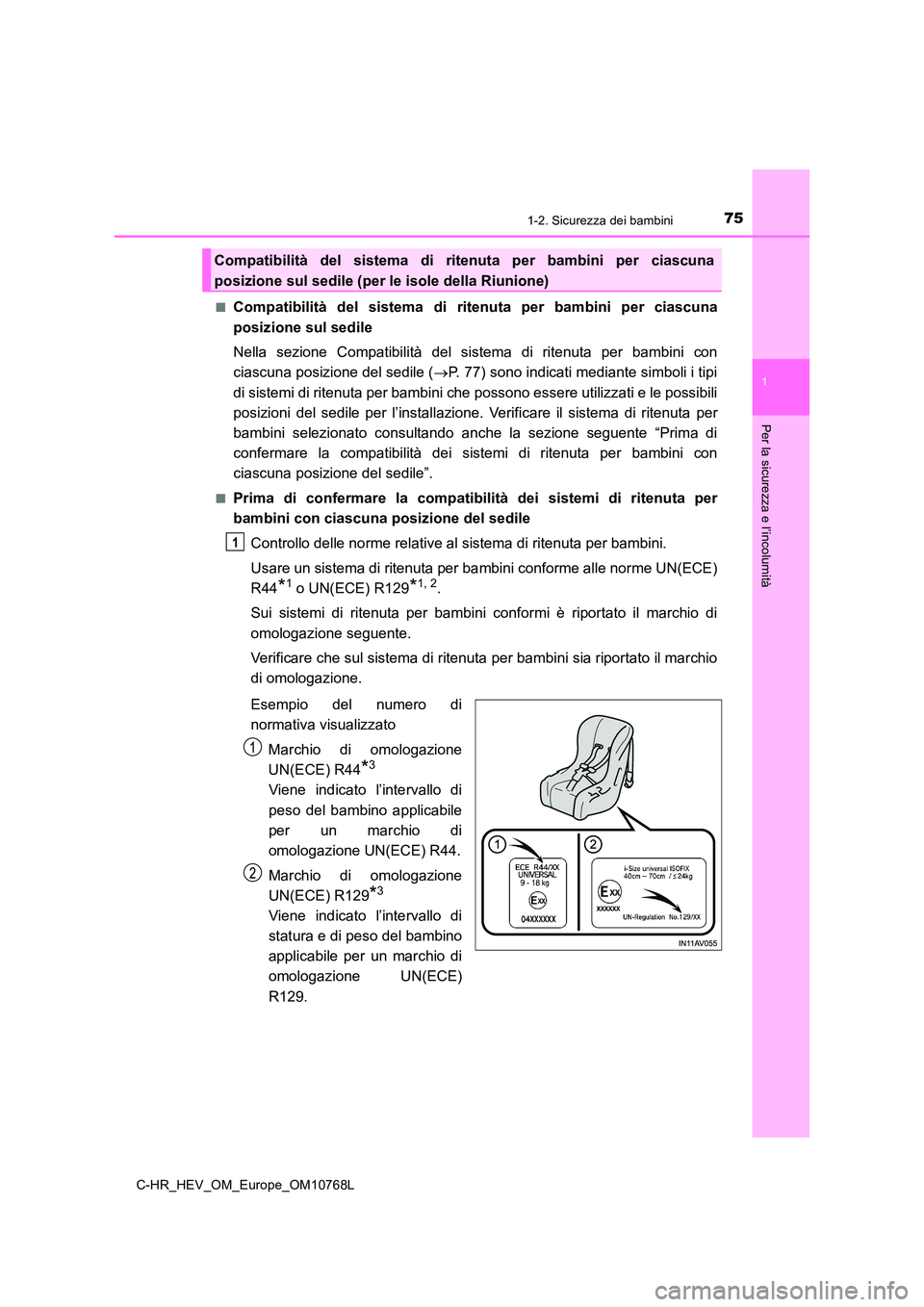

■Compatibilità del sistema di r itenuta per bambini per ciascuna
posizione sul sedile
Nella sezione Compatibilità del sistema di ritenuta per bambini con
ciascuna posizione del sedile ( P. 77) sono indicati mediante simboli i tipi
di sistemi di ritenuta per bambini che possono essere utilizzat i e le possibili
posizioni del sedile per l’installazione. Verificare il sistema di ritenuta per
bambini selezionato consultando anche la sezione seguente “Prim a di
confermare la compatibilità dei sistemi di ritenuta per bambini con
ciascuna posizione del sedile”.
■Prima di confermare la compatibilità dei sistemi di ritenuta pe r
bambini con ciascuna posizione del sedile
Controllo delle norme relative al sistema di ritenuta per bambi ni.
Usare un sistema di ritenuta per bambini conforme alle norme UN (ECE)
R44*1 o UN(ECE) R129*1, 2.
Sui sistemi di ritenuta per bambini conformi è riportato il mar chio di
omologazione seguente.
Verificare che sul sistema di ritenuta per bambini sia riportat o il marchio
di omologazione.
Esempio del numero di
normativa visualizzato
Marchio di omologazione
UN(ECE) R44*3
Viene indicato l’intervallo di
peso del bambino applicabile
per un marchio di
omologazione UN(ECE) R44.
Marchio di omologazione
UN(ECE) R129*3
Viene indicato l’intervallo di
statura e di peso del bambino
applicabile per un marchio di
omologazione UN(ECE)
R129.
Compatibilità del sistema di ritenuta per bambini per ciascuna
posizione sul sedile (per le isole della Riunione)
1

761-2. Sicurezza dei bambini
C-HR_HEV_OM_Europe_OM10768L
*1: Le norme UN(ECE) R44 e UN(ECE) R129 sono regolamenti UN relativi ai
sistemi di ritenuta per bambini.
*2: I sistemi di ritenuta per bambini indicati nella tabella potre bbero non essere
disponibili al di fuori dell’area UE.
*3: Il marchio esposto può variare in base al prodotto.
Controllo della categoria del sistema di ritenuta per bambini.
Verificare il marchio di omol ogazione del sistema di ritenuta per bambini
adatto alle seguenti categorie di sistemi di ritenuta per bambi ni.
In caso di dubbio, fare riferimento al manuale d’uso che accomp agna il
sistema di ritenuta per bambini o contattare il venditore del s istema di
ritenuta per bambini.
• “universal”
• “semi-universal”
• “restricted”
• “vehicle specific”
2

771-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
C-HR_HEV_OM_Europe_OM10768L

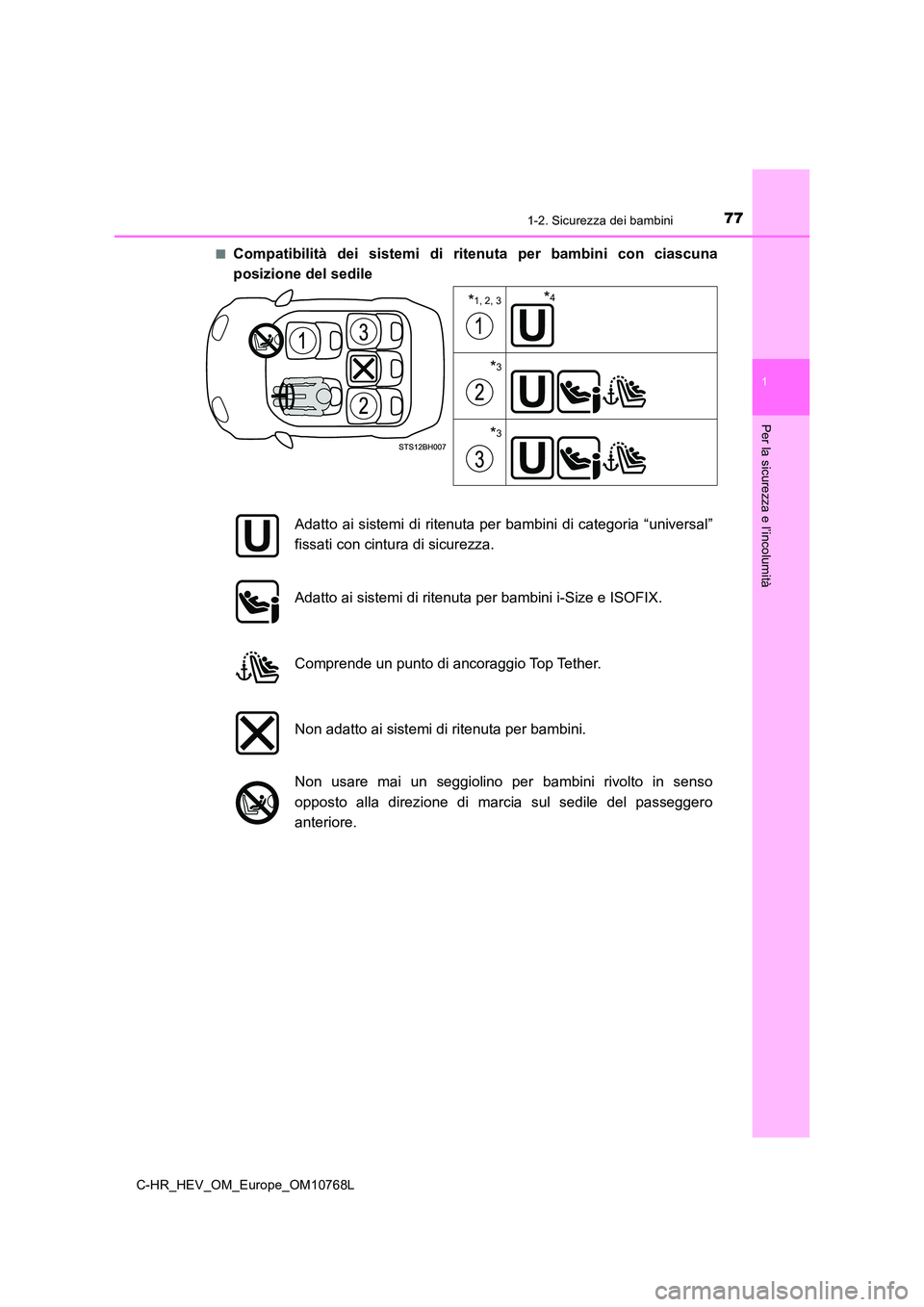

■Compatibilità dei sistemi di r itenuta per bambini con ciascuna
posizione del sedile
*1, 2, 3
*3
*3
*4
Adatto ai sistemi di ritenuta per bambini di categoria “univers al”
fissati con cintura di sicurezza.
Adatto ai sistemi di ritenuta per bambini i-Size e ISOFIX.
Comprende un punto di ancoraggio Top Tether.
Non adatto ai sistemi di ritenuta per bambini.
Non usare mai un seggiolino per bambini rivolto in senso
opposto alla direzione di marcia sul sedile del passeggero
anteriore.

781-2. Sicurezza dei bambini
C-HR_HEV_OM_Europe_OM10768L
*1: Portare il sedile anteriore nella posizione più arretrata. Se il sedile del passeggero
è dotato di regolatore di altezza, esso deve essere portato nel la posizione più
elevata.
*2: Portare lo schienale nella posizione
più eretta possibile.
Quando si installa un seggiolino per
bambini rivolto in senso di marcia, se
c’è uno spazio tra il seggiolino per
bambini e lo schienale, regolare
l’inclinazione dello schienale finché
non risulteranno ben a contatto tra
loro.
*3: Se il poggiatesta interferisce con il sistema di ritenuta per bambini, ed è possibile
rimuovere il poggiatesta, procedere in tal senso.
Se ciò non è possibile, regolare il poggiatesta nella posizione più elevata.
*4: Usare esclusivamente un sistema di ritenuta per bambini rivolto in direzione di
marcia.
