2023 TOYOTA C-HR Manuale duso (in Italian)

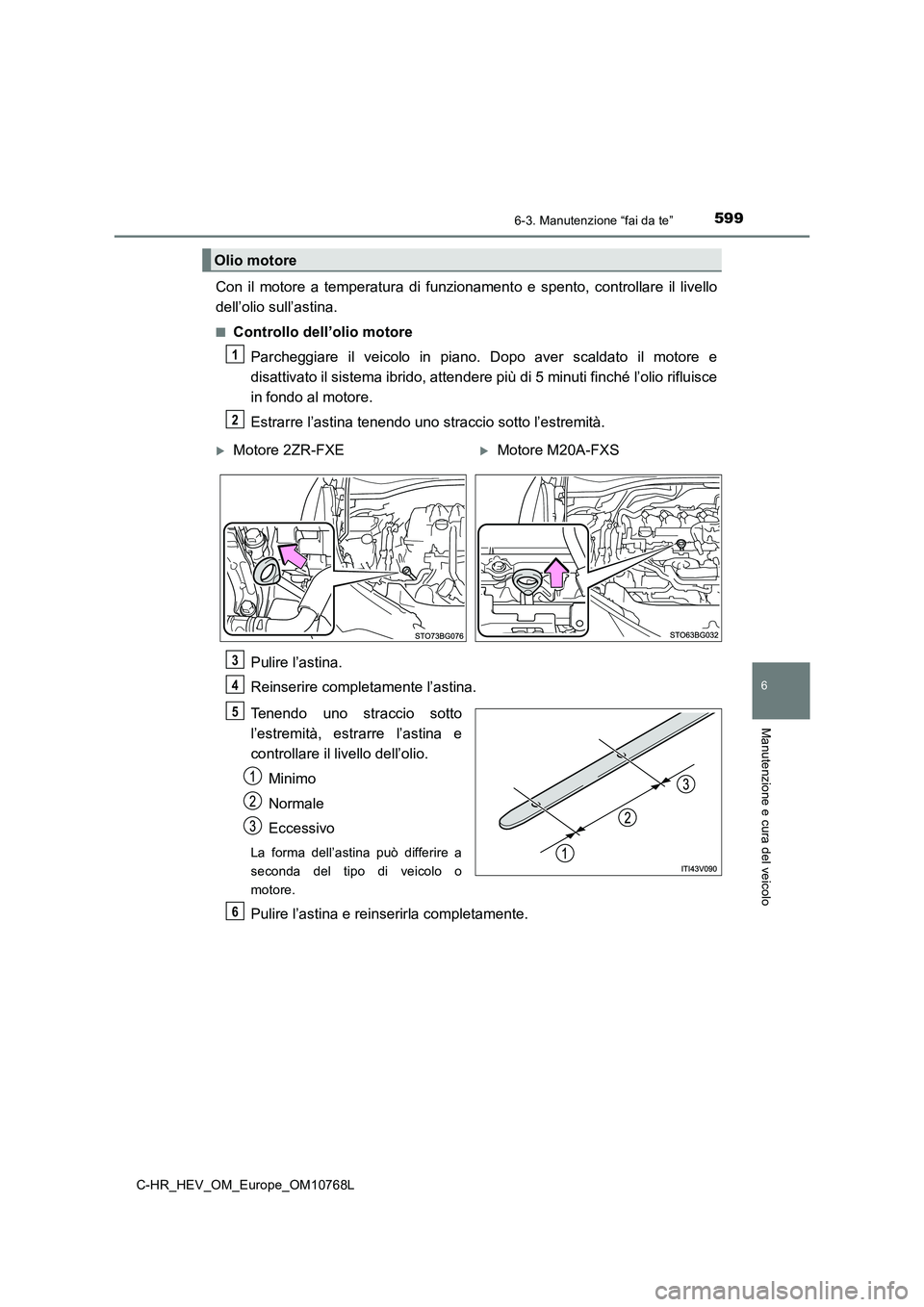

5996-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
6
Manutenzione e cura del veicolo
Con il motore a temperatura di funzionamento e spento, controllare il livello
dell’olio sull’astina.
■Controllo dell’olio motore
Parcheggiare il veicolo in piano. Dopo aver scaldato il motore e
disattivato il sistema ibrido, attendere più di 5 minuti finché l’olio rifluisce
in fondo al motore.
Estrarre l’astina tenendo uno straccio sotto l’estremità.
Pulire l’astina.
Reinserire completamente l’astina.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina e
controllare il livello dell’olio.
Minimo
Normale
Eccessivo
La forma dell’astina può differire a
seconda del tipo di veicolo o
motore.
Pulire l’astina e reinserirla completamente.
Olio motore
1
2
Motore 2ZR-FXEMotore M20A-FXS
3
4
5
6

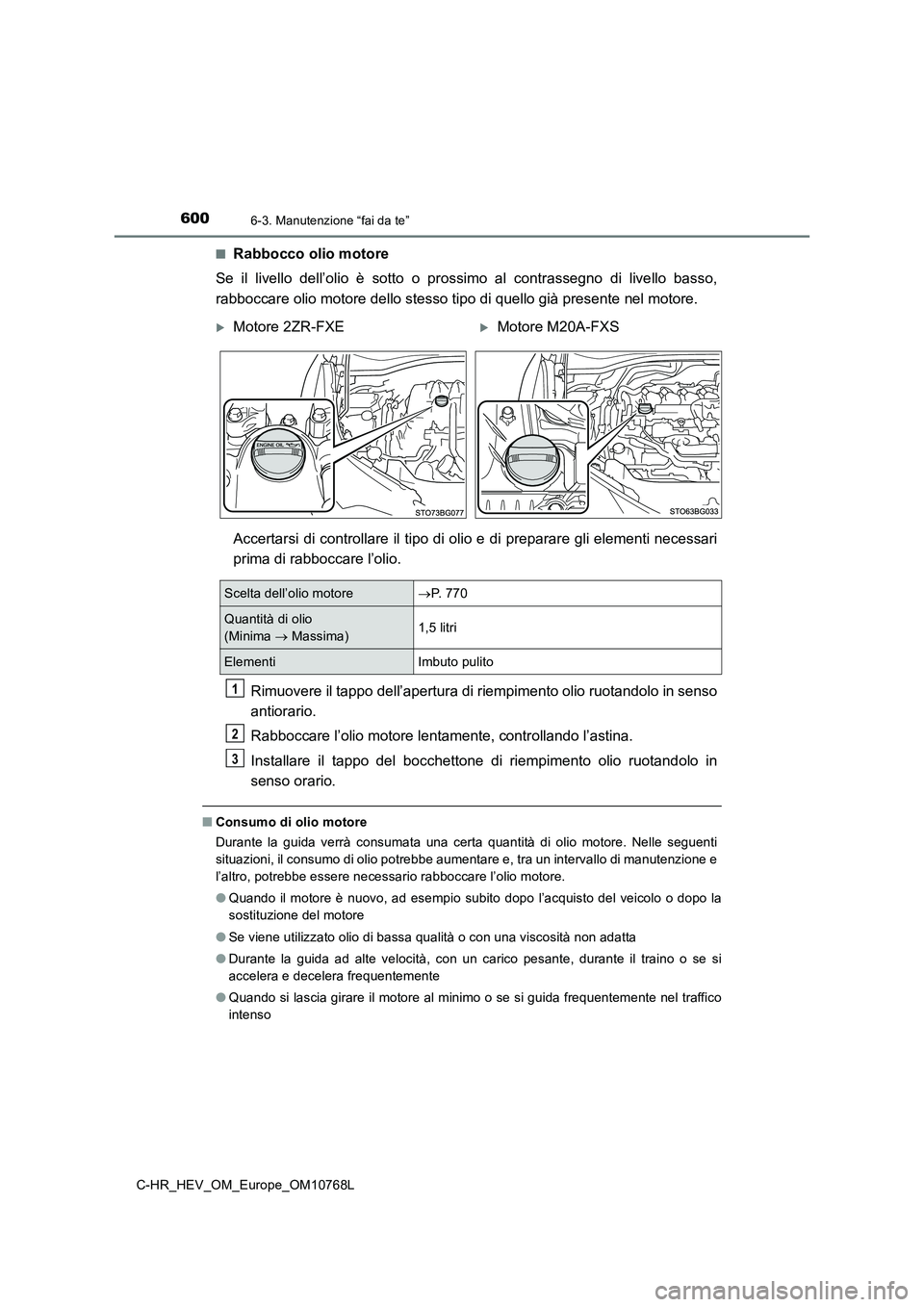

6006-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
■Rabbocco olio motore
Se il livello dell’olio è sotto o prossimo al contrassegno di l ivello basso,
rabboccare olio motore dello stesso tipo di quello già presente nel motore.
Accertarsi di controllare il ti po di olio e di preparare gli elementi necessari
prima di rabboccare l’olio.
Rimuovere il tappo dell’apertura di riempimento olio ruotandolo in senso
antiorario.
Rabboccare l’olio motore lentamente, controllando l’astina.
Installare il tappo del bocchettone di riempimento olio ruotand olo in
senso orario.
■ Consumo di olio motore
Durante la guida verrà consumata una certa quantità di olio mot ore. Nelle seguenti
situazioni, il consumo di olio potrebbe aumentare e, tra un int ervallo di manutenzione e
l’altro, potrebbe essere necessario rabboccare l’olio motore.
● Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo o dopo la
sostituzione del motore
● Se viene utilizzato olio di bassa qualità o con una viscosità non adatta
● Durante la guida ad alte velocità, con un carico pesante, durante il traino o se si
accelera e decelera frequentemente
● Quando si lascia girare il motore al minimo o se si guida frequentemente nel traffico
intenso
Motore 2ZR-FXEMotore M20A-FXS
Scelta dell’olio motore P. 7 7 0
Quantità di olio
(Minima  Massima)1,5 litri
ElementiImbuto pulito
1
2
3

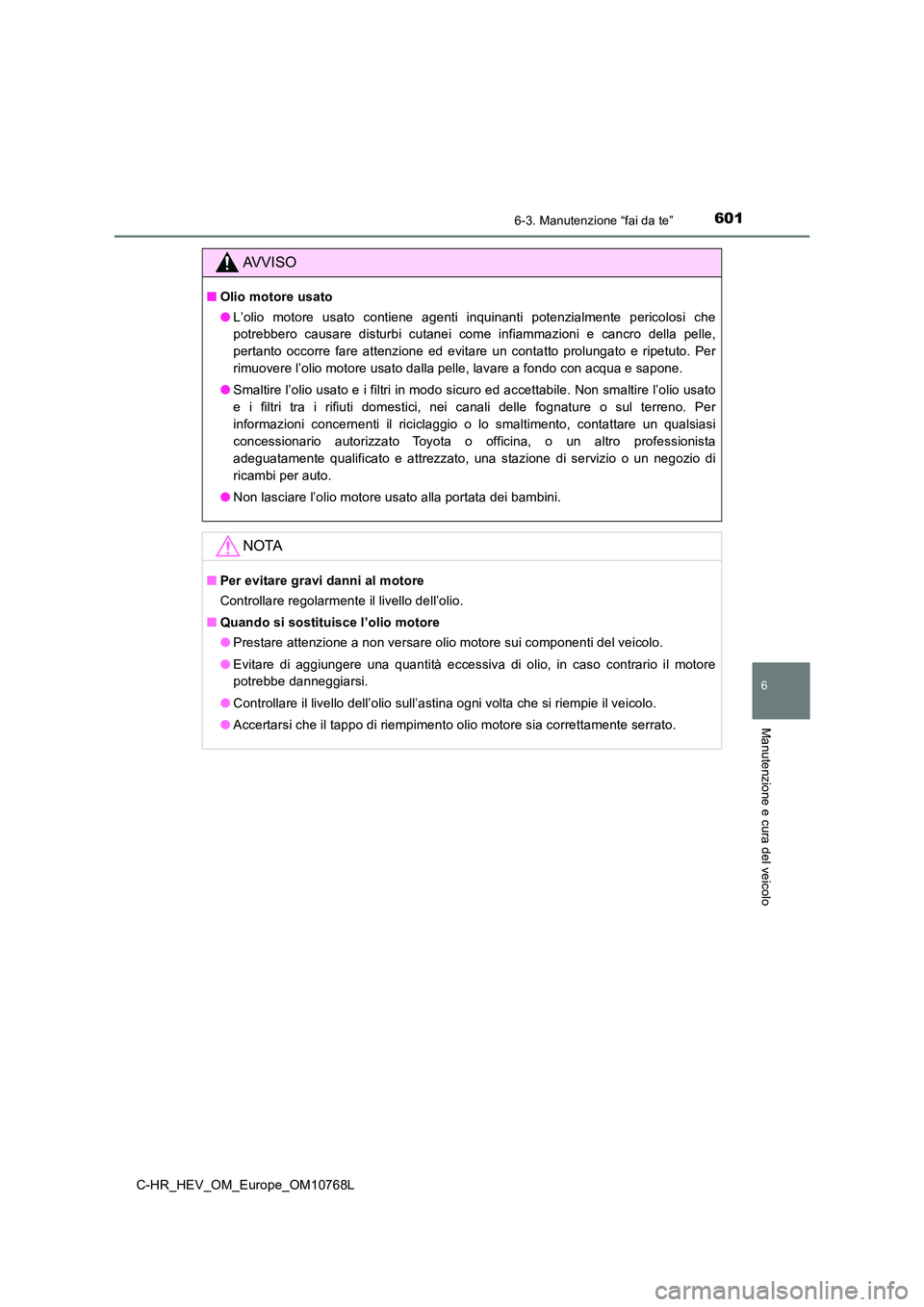

6016-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
6
Manutenzione e cura del veicolo
AVVISO
■Olio motore usato
● L’olio motore usato contiene agenti inquinanti potenzialmente pericolosi che
potrebbero causare disturbi cutanei come infiammazioni e cancro della pelle,
pertanto occorre fare attenzione ed evitare un contatto prolung ato e ripetuto. Per
rimuovere l’olio motore usato dalla pelle, lavare a fondo con a cqua e sapone.
● Smaltire l’olio usato e i filtri in modo sicuro ed accettabile. Non smaltire l’olio usato
e i filtri tra i rifiuti domestici, nei canali delle fognature o sul terreno. Per
informazioni concernenti il riciclaggio o lo smaltimento, conta ttare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro profes sionista
adeguatamente qualificato e attrezzato, una stazione di servizi o o un negozio di
ricambi per auto.
● Non lasciare l’olio motore usato alla portata dei bambini.
NOTA
■Per evitare gravi danni al motore
Controllare regolarmente il livello dell’olio.
■ Quando si sostituisce l’olio motore
● Prestare attenzione a non versare olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il motore
potrebbe danneggiarsi.
● Controllare il livello dell’olio sull’astina ogni volta che si riempie il veicolo.
● Accertarsi che il tappo di riempimento olio motore sia correttamente serrato.

6026-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
Il livello di refrigerante è adeguato se è compreso tra le tacche “FULL” o “F” e
“LOW” o “L” del serbatoio, a sistema ibrido freddo.
■Serbatoio del refrigerante motore
Tappo del serbatoio
Tacca “FULL”
Tacca “LOW”
Se il livello si trova sulla tacca “LOW”
o al di sotto di essa, rabboccare il
refrigerante fino a raggiungere la
tacca “FULL”. ( P. 7 5 7 )
■Serbatoio refrigerante dell’un ità di controllo alimentazione
Serbatoio
Tacca “FULL” o “F”
Tacca “LOW” o “L”
Se il livello si trova sulla tacca “LOW” o “L” o al di sotto di essa, rabboccare il
refrigerante fino a raggiungere la tacca “FULL” o “F”. ( P. 7 5 7 )
Refrigerante
Motore 2ZR-FXEMotore M20A-FXS

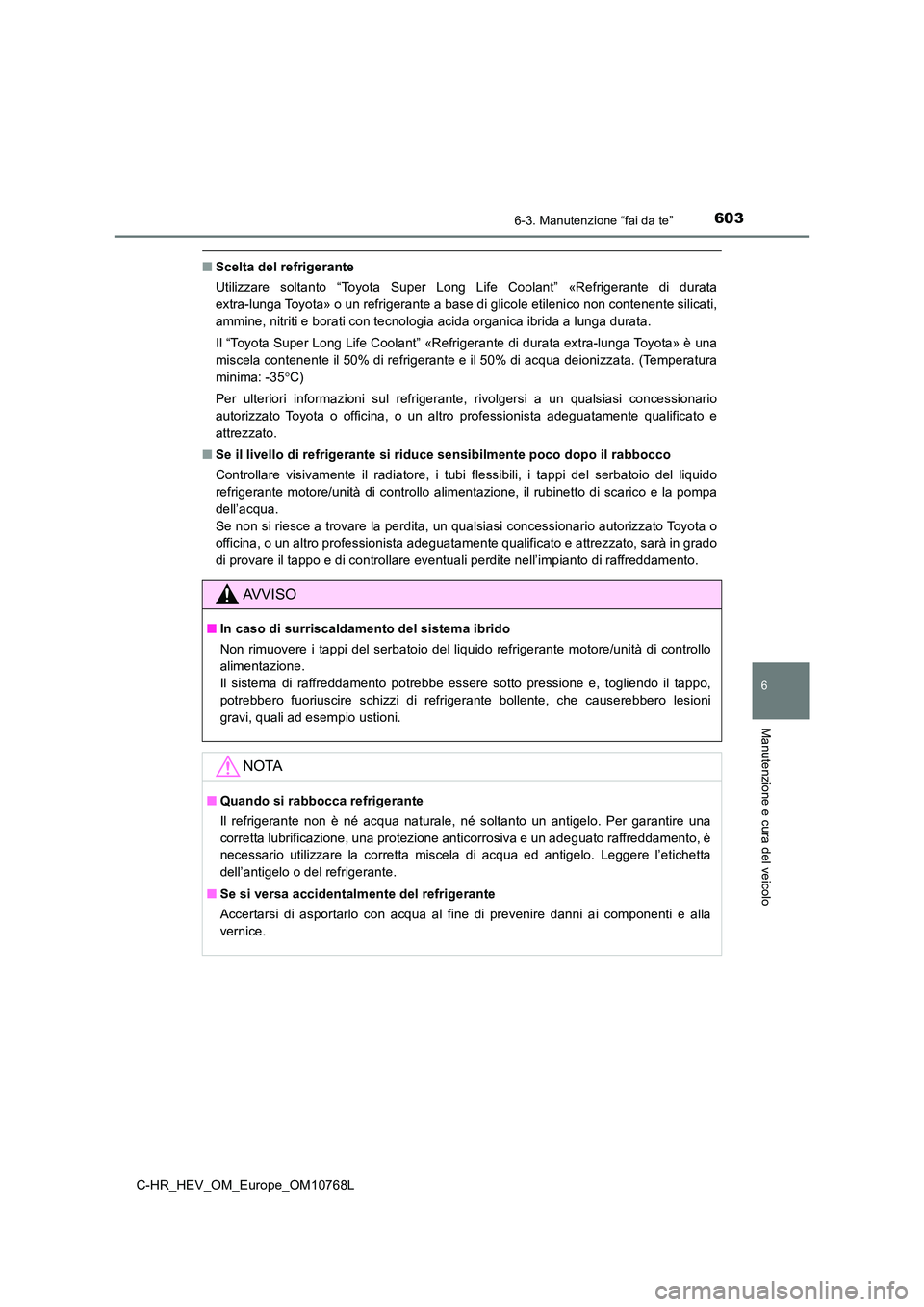

6036-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
6
Manutenzione e cura del veicolo
■Scelta del refrigerante
Utilizzare soltanto “Toyota Super Long Life Coolant” «Refrigera nte di durata
extra-lunga Toyota» o un refrigerante a base di glicole etileni co non contenente silicati,
ammine, nitriti e borati con tecnologia acida organica ibrida a lunga durata.
Il “Toyota Super Long Life Coolant” «Refrigerante di durata ext ra-lunga Toyota» è una
miscela contenente il 50% di refrigerante e il 50% di acqua dei onizzata. (Temperatura
minima: -35 C)
Per ulteriori informazioni sul refrigerante, rivolgersi a un qu alsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adegua tamente qualificato e
attrezzato.
■ Se il livello di refrigerante si riduce sensibilmente poco dopo il rabbocco
Controllare visivamente il radiatore, i tubi flessibili, i tapp i del serbatoio del liquido
refrigerante motore/unità di controllo alimentazione, il rubine tto di scarico e la pompa
dell’acqua.
Se non si riesce a trovare la perdita, un qualsiasi concessiona rio autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato, sarà in grado
di provare il tappo e di controllare eventuali perdite nell’imp ianto di raffreddamento.
AVVISO
■In caso di surriscaldamento del sistema ibrido
Non rimuovere i tappi del serbatoio del liquido refrigerante mo tore/unità di controllo
alimentazione.
Il sistema di raffreddamento potrebbe essere sotto pressione e, togliendo il tappo,
potrebbero fuoriuscire schizzi di refrigerante bollente, che ca userebbero lesioni
gravi, quali ad esempio ustioni.
NOTA
■ Quando si rabbocca refrigerante
Il refrigerante non è né acqua naturale, né soltanto un antigel o. Per garantire una
corretta lubrificazione, una protezione anticorrosiva e un adeg uato raffreddamento, è
necessario utilizzare la corretta miscela di acqua ed antigelo. Leggere l’etichetta
dell’antigelo o del refrigerante.
■ Se si versa accidentalmente del refrigerante
Accertarsi di asportarlo con acqua al fine di prevenire danni a i componenti e alla
vernice.

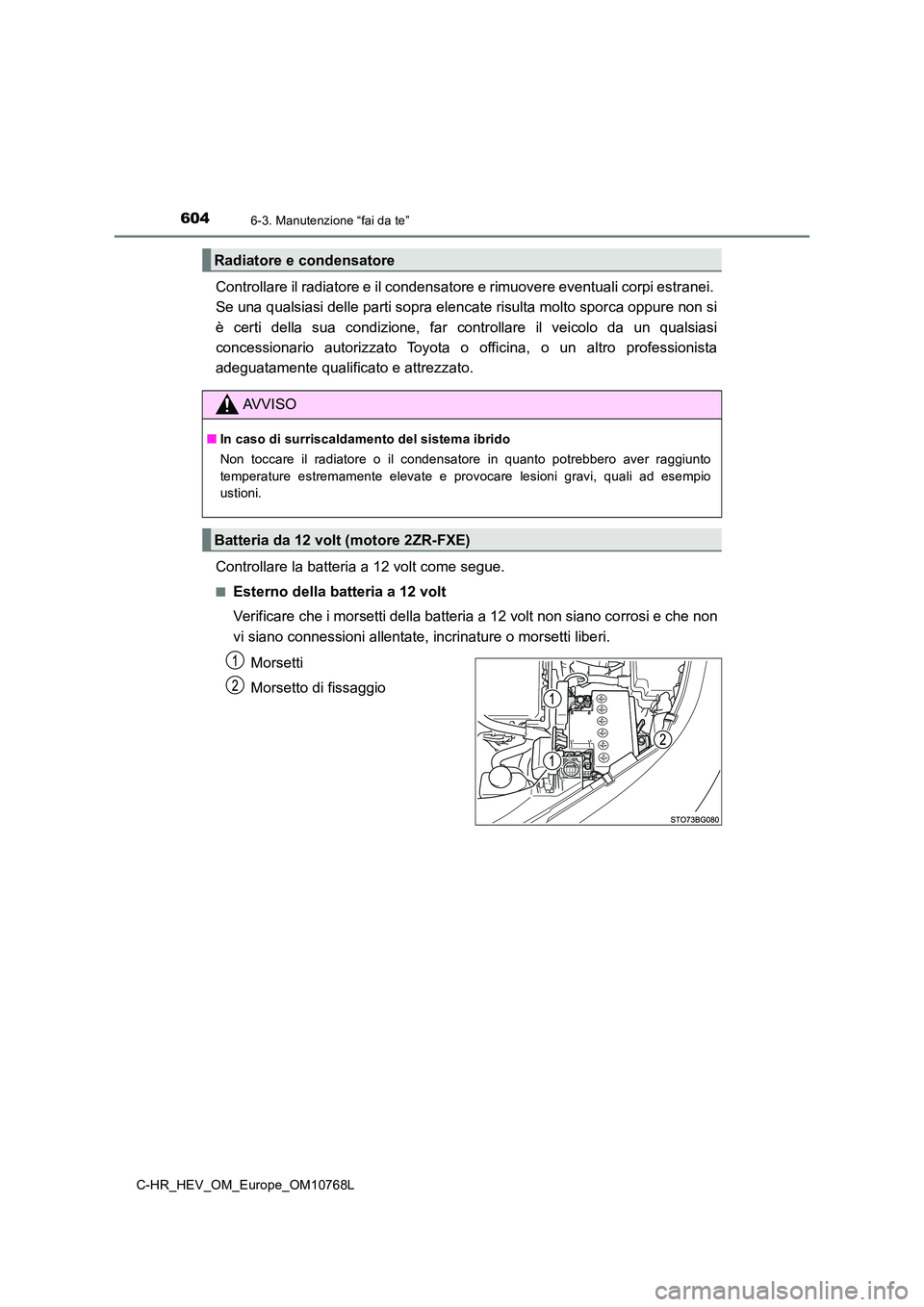

6046-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
Controllare il radiatore e il condensatore e rimuovere eventuali corpi estranei.
Se una qualsiasi delle parti sopra elencate risulta molto sporc a oppure non si
è certi della sua condizione, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro profes sionista
adeguatamente qualificato e attrezzato.
Controllare la batteria a 12 volt come segue.
■Esterno della batteria a 12 volt
Verificare che i morsetti della batteria a 12 volt non siano co rrosi e che non
vi siano connessioni allentate, incrinature o morsetti liberi.
Morsetti
Morsetto di fissaggio
Radiatore e condensatore
AVVISO
■ In caso di surriscaldamento del sistema ibrido
Non toccare il radiatore o il condensatore in quanto potrebbero aver raggiunto
temperature estremamente elevate e provocare lesioni gravi, qua li ad esempio
ustioni.
Batteria da 12 volt (motore 2ZR-FXE)

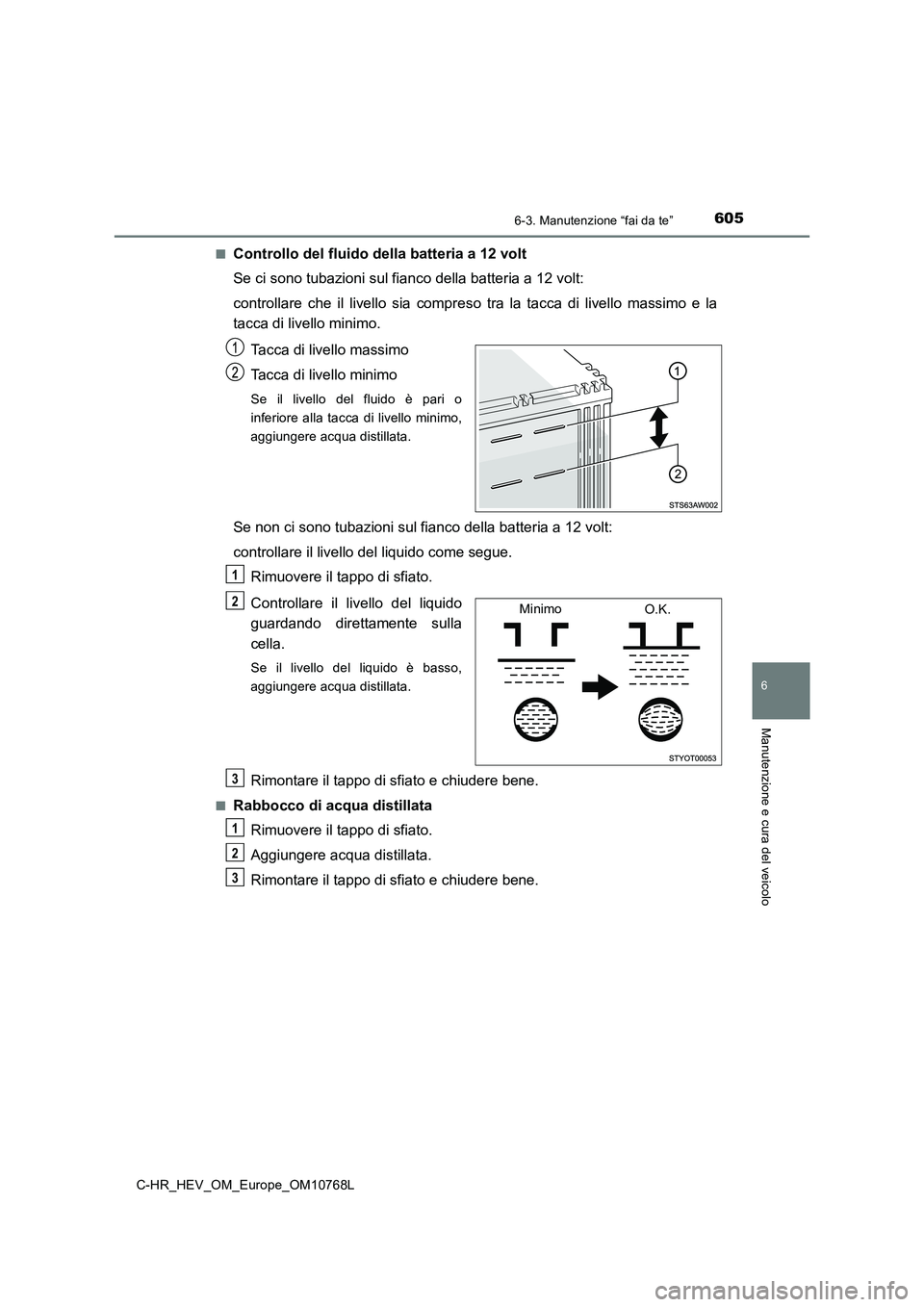

6056-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
6
Manutenzione e cura del veicolo
■Controllo del fluido della batteria a 12 volt
Se ci sono tubazioni sul fianco della batteria a 12 volt:
controllare che il livello sia compreso tra la tacca di livello massimo e la
tacca di livello minimo.
Tacca di livello massimo
Tacca di livello minimo
Se il livello del fluido è pari o
inferiore alla tacca di livello minimo,
aggiungere acqua distillata.
Se non ci sono tubazioni sul fianco della batteria a 12 volt:
controllare il livello del liquido come segue.
Rimuovere il tappo di sfiato.
Controllare il livello del liquido
guardando direttamente sulla
cella.
Se il livello del liquido è basso,
aggiungere acqua distillata.
Rimontare il tappo di sfiato e chiudere bene.
■Rabbocco di acqua distillata
Rimuovere il tappo di sfiato.
Aggiungere acqua distillata.
Rimontare il tappo di sfiato e chiudere bene.
1
Minimo O.K.O
P
N
O
P

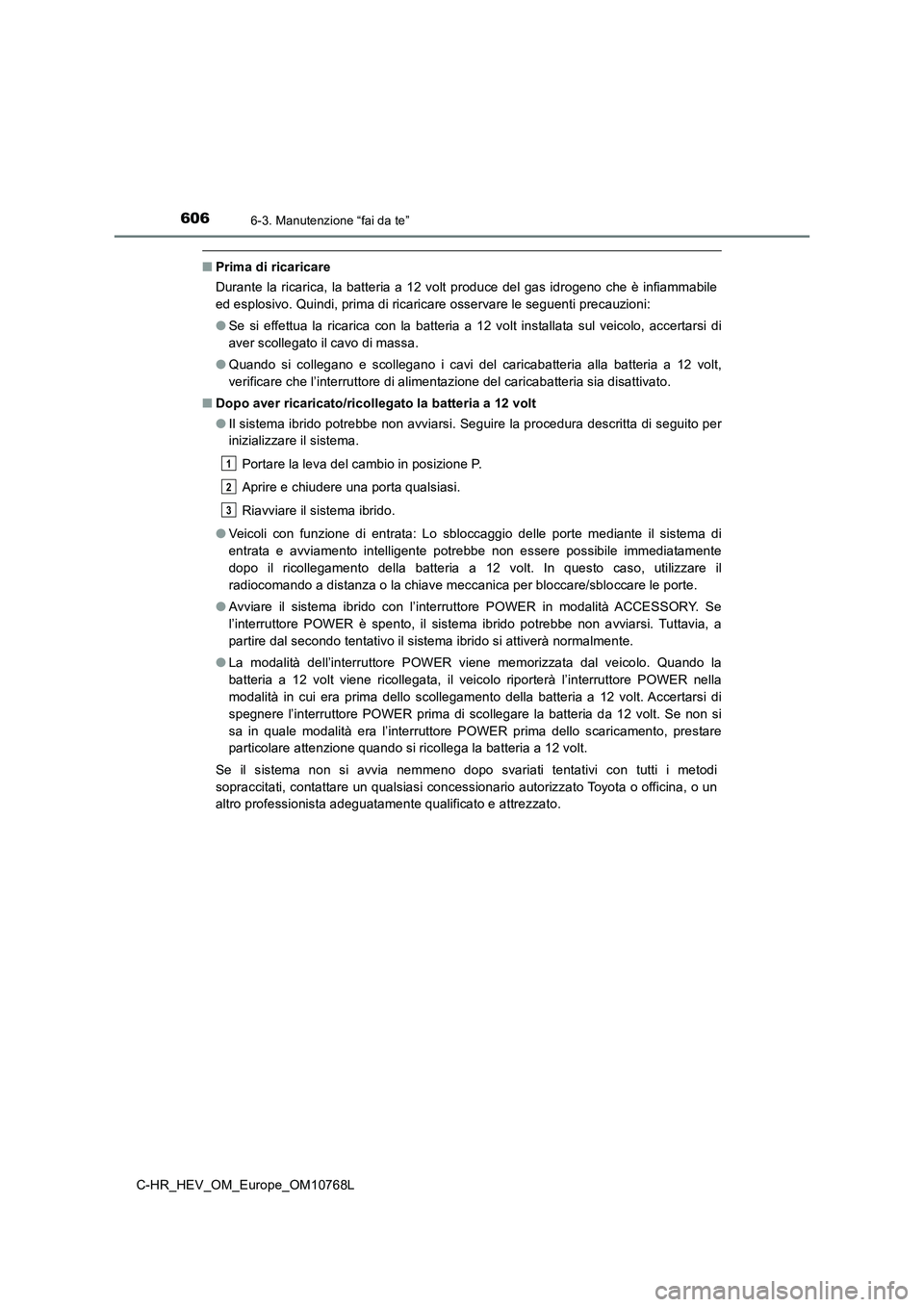

6066-3. Manutenzione “fai da te”
C-HR_HEV_OM_Europe_OM10768L
■Prima di ricaricare
Durante la ricarica, la batteria a 12 volt produce del gas idro geno che è infiammabile
ed esplosivo. Quindi, prima di ricaricare osservare le seguenti precauzioni:
● Se si effettua la ricarica con la batteria a 12 volt installata sul veicolo, accertarsi di
aver scollegato il cavo di massa.
● Quando si collegano e scollegano i cavi del caricabatteria alla batteria a 12 volt,
verificare che l’interruttore di alimentazione del caricabatter ia sia disattivato.
■ Dopo aver ricaricato/ricollegato la batteria a 12 volt
● Il sistema ibrido potrebbe non avviarsi. Seguire la procedura descritta di seguito per
inizializzare il sistema.
Portare la leva del cambio in posizione P.
Aprire e chiudere una porta qualsiasi.
Riavviare il sistema ibrido.
● Veicoli con funzione di entrata: Lo sbloccaggio delle porte mediante il sistema di
entrata e avviamento intelligente potrebbe non essere possibile immediatamente
dopo il ricollegamento della batteria a 12 volt. In questo caso , utilizzare il
radiocomando a distanza o la chiave meccanica per bloccare/sblo ccare le porte.
● Avviare il sistema ibrido con l’interruttore POWER in modalità ACCESSORY. Se
l’interruttore POWER è spento, il sistema ibrido potrebbe non a vviarsi. Tuttavia, a
partire dal secondo tentativo il sistema ibrido si attiverà nor malmente.
● La modalità dell’interruttore POWER viene memorizzata dal veicolo. Quando la
batteria a 12 volt viene ricollegata, il veicolo riporterà l’in terruttore POWER nella
modalità in cui era prima dello scollegamento della batteria a 12 volt. Accertarsi di
spegnere l’interruttore POWER prima di scollegare la batteria d a 12 volt. Se non si
sa in quale modalità era l’interruttore POWER prima dello scari camento, prestare
particolare attenzione quando si ricollega la batteria a 12 vol t.
Se il sistema non si avvia nemmeno dopo svariati tentativi con tutti i metodi
sopraccitati, contattare un qualsiasi concessionario autorizzat o Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato.
1
2
3
