2023 PEUGEOT EXPERT Manuale duso (in Italian)

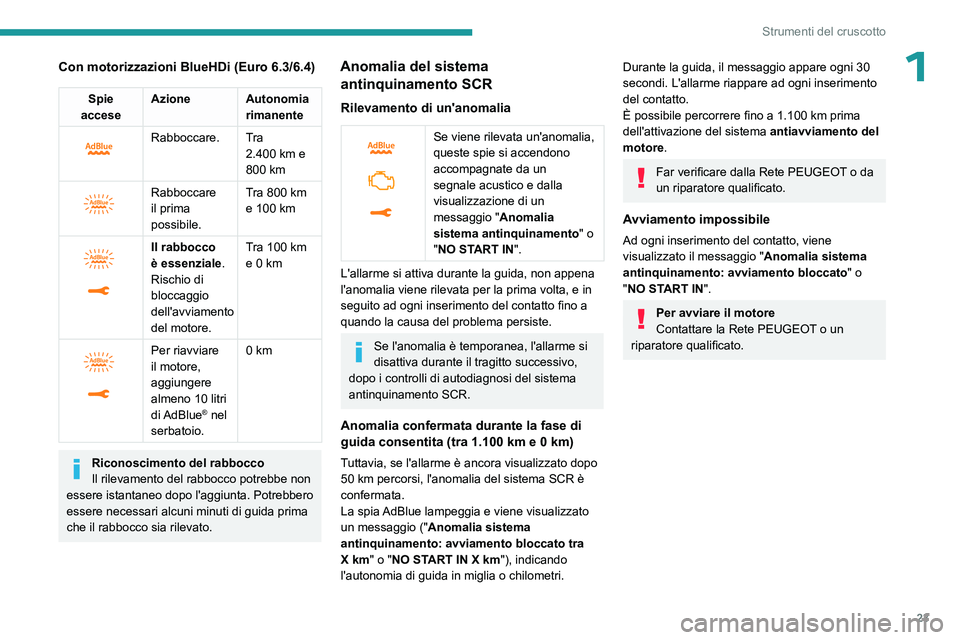

23
Strumenti del cruscotto
1Con motorizzazioni BlueHDi (Euro 6.3/6.4)
Spie
accese Azione Autonomia
rimanente


Rabboccare. Tra 2.400 km e
800 km


Rabboccare
il prima
possibile. Tra 800
km
e 100 km


Il rabbocco
è essenziale.
Rischio di
bloccaggio
dell'avviamento
del motore.Tra 100
km
e 0 km


Per riavviare
il motore,
aggiungere
almeno 10
litri
di AdBlue
® nel
serbatoio. 0
km
Riconoscimento del rabbocco
Il rilevamento del rabbocco potrebbe non
essere istantaneo dopo l'aggiunta. Potrebbero
essere necessari alcuni minuti di guida prima
che il rabbocco sia rilevato.
Anomalia del sistema antinquinamento SCR
Rilevamento di un'anomalia


Se viene rilevata un'anomalia,
queste spie si accendono
accompagnate da un
segnale acustico e dalla
visualizzazione di un
messaggio " Anomalia
sistema antinquinamento" o
"NO START IN".
L'allarme si attiva durante la guida, non appena
l'anomalia viene rilevata per la prima volta, e in
seguito ad ogni inserimento del contatto fino a
quando la causa del problema persiste.
Se l'anomalia è temporanea, l'allarme si
disattiva durante il tragitto successivo,
dopo i controlli di autodiagnosi del sistema
antinquinamento SCR.
Anomalia confermata durante la fase di
guida consentita (tra 1.100 km e 0 km)
Tuttavia, se l'allarme è ancora visualizzato dopo
50
km percorsi, l'anomalia del sistema SCR è
confermata.
La spia AdBlue lampeggia e viene visualizzato
un messaggio (" Anomalia sistema
antinquinamento: avviamento bloccato tra
X km" o "NO START IN X km"), indicando
l'autonomia di guida in miglia o chilometri.
Durante la guida, il messaggio appare ogni 30
secondi. L'allarme riappare ad ogni inserimento
del contatto.
È possibile percorrere fino a 1.100
km prima
dell'attivazione del sistema antiavviamento del
motore.
Far verificare dalla Rete PEUGEOT o da
un riparatore qualificato.
Avviamento impossibile
Ad ogni inserimento del contatto, viene
visualizzato il messaggio " Anomalia sistema
antinquinamento: avviamento bloccato " o
"NO START IN".
Per avviare il motore
Contattare la Rete PEUGEOT o un
riparatore qualificato.

24
Strumenti del cruscotto
Indicatore di potenza
(Elettrico)


CHARGE
Carica della batteria di trazione durante la
decelerazione e la frenata.
ECO
Consumo di energia moderato e autonomia di
guida ottimizzata.
POWER
Consumo di energia della trasmissione durante
l'accelerazione.
NEUTRALE
A contatto inserito, la trasmissione elettrica del
veicolo non consuma e non genera energia;
dopo aver percorso l'indicatore, la lancetta torna
alla posizione "neutrale": tra ECO e CHARGE.
A contatto interrotto, l'apertura della porta del guidatore attiva l'indicatore, che si
sposta nella posizione "neutrale": tra ECO e
CHARGE.
Indicatore del livello di
carica (Elettrico)


A veicolo avviato, il livello di carica effettivo della
batteria di trazione e l'autonomia rimanente sono
visualizzati costantemente.
A contatto interrotto, l'apertura della porta del guidatore attiva l'indicatore.
Spie associate
Due livelli d'allarme successivi indicano che la
quantità di energia disponibile ha raggiunto un
livello basso:
1° livello: Riserva
0 %
100
Lo stato di carica della batteria di trazione
è basso.
LED fisso e lancetta nella zona rossa,
accompagnata da un segnale acustico.
►

V
isualizzare l'autonomia rimanente sul
quadro strumenti.
►

Mettere il veicolo in carica appena possibile.
2° livello: Critico
Lo stato di carica della batteria di trazione
è critico.
Fissa, assieme al LED di riserva, accompagnata
da un segnale acustico.
►

È necessario mettere il veicolo in carica.
L'autonomia rimanente non viene più
calcolata. La potenza della trasmissione
diminuisce gradualmente.
Il riscaldamento e l'aria climatizzata si
spengono (anche se la lancetta che indica il
relativo consumo non è in posizione
"ECO").
Indicatore di consumo del
confort termico (elettrico)

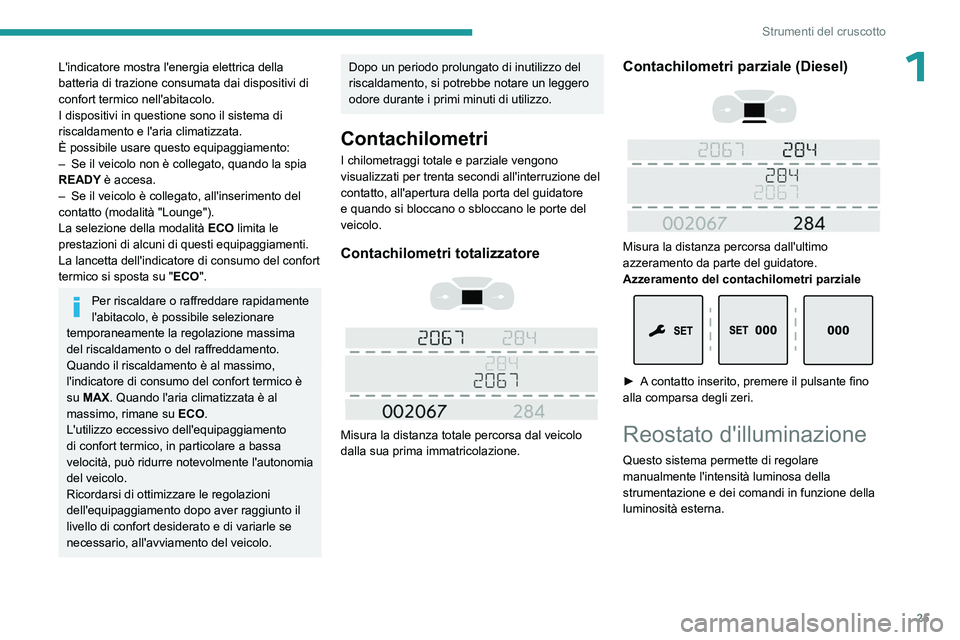

25
Strumenti del cruscotto
1L'indicatore mostra l'energia elettrica della
batteria di trazione consumata dai dispositivi di
confort termico nell'abitacolo.
I dispositivi in questione sono il sistema di
riscaldamento e l'aria climatizzata.
È possibile usare questo equipaggiamento:
–
Se il veicolo non è collegato, quando la spia
READY

è accesa.
–

Se il veicolo è collegato, all'inserimento del
contatto (modalità "Lounge").
La selezione della modalità ECO

limita le
prestazioni di alcuni di questi equipaggiamenti.
La lancetta dell'indicatore di consumo del confort
termico si sposta su "ECO".
Per riscaldare o raffreddare rapidamente
l'abitacolo, è possibile selezionare
temporaneamente la regolazione massima
del riscaldamento o del raffreddamento.
Quando il riscaldamento è al massimo,
l'indicatore di consumo del confort termico
è
su

MAX. Quando l'aria climatizzata è al
massimo, rimane su

ECO
.
L'utilizzo eccessivo dell'equipaggiamento
di confort termico, in particolare a bassa
velocità, può ridurre notevolmente l'autonomia
del veicolo.
Ricordarsi di ottimizzare le regolazioni
dell'equipaggiamento dopo aver raggiunto il
livello di confort desiderato e di variarle se
necessario, all'avviamento del veicolo.
Dopo un periodo prolungato di inutilizzo del
riscaldamento, si potrebbe notare un leggero
odore durante i primi minuti di utilizzo.
Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione del
contatto, all'apertura della porta del guidatore
e quando si bloccano o sbloccano le porte del
veicolo.
Contachilometri totalizzatore



Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale (Diesel)



Misura la distanza percorsa dall'ultimo
azzeramento da parte del guidatore.
Azzeramento del contachilometri parziale


► A contatto inserito, premere il pulsante fino
alla comparsa degli zeri.
Reostato d'illuminazione
Questo sistema permette di regolare
manualmente l'intensità luminosa della
strumentazione e dei comandi in funzione della
luminosità esterna.

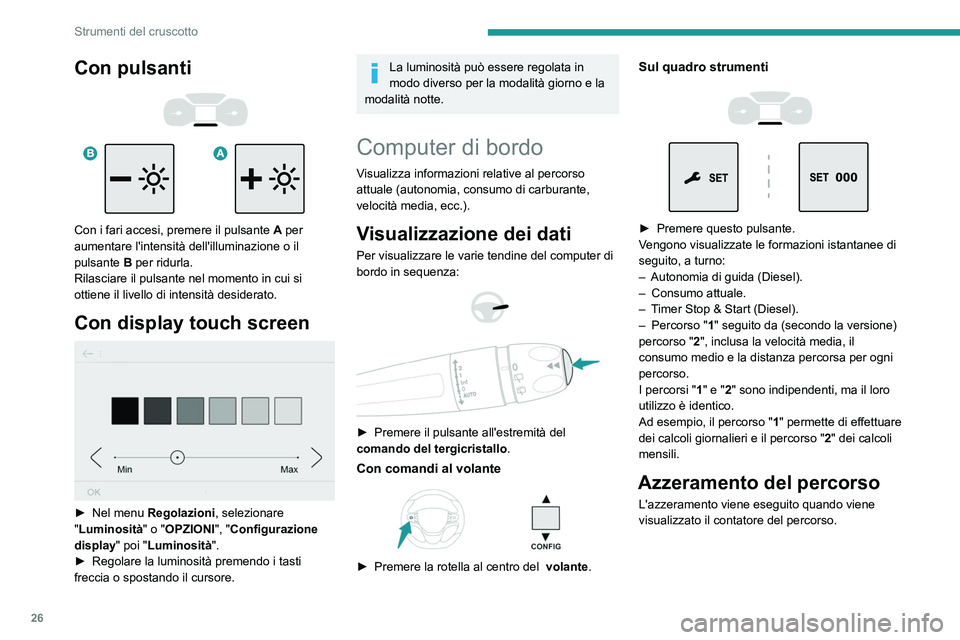

26
Strumenti del cruscotto
Con pulsanti



Con i fari accesi, premere il pulsante A per
aumentare l'intensità dell'illuminazione o il
pulsante B per ridurla.
Rilasciare il pulsante nel momento in cui si
ottiene il livello di intensità desiderato.
Con display touch screen

► Nel menu Regolazioni , selezionare
" Luminosità " o "OPZIONI ", "Configurazione
display" poi "Luminosità ".
►

Regolare la luminosità premendo i tasti
freccia o spostando il cursore.
La luminosità può essere regolata in
modo diverso per la modalità giorno e la
modalità notte.
Computer di bordo
Visualizza informazioni relative al percorso
attuale (autonomia, consumo di carburante,
velocità media, ecc.).
Visualizzazione dei dati
Per visualizzare le varie tendine del computer di
bordo in sequenza:




► Premere il pulsante all'estremità del
comando del tergicristallo .
Con comandi al volante

► Premere la rotella al centro del volante.
Sul quadro strumenti



► Premere questo pulsante.
V engono visualizzate le formazioni istantanee di
seguito, a turno:
–

Autonomia di guida (Diesel).
–


Consumo attuale.
–


T
imer Stop & Start (Diesel).
–

Percorso "
1" seguito da (secondo la versione)
percorso "2", inclusa la velocità media, il
consumo medio e la distanza percorsa per ogni
percorso.
I percorsi "1" e "2" sono indipendenti, ma il loro
utilizzo è identico.
Ad esempio, il percorso "1" permette di effettuare
dei calcoli giornalieri e il percorso " 2" dei calcoli
mensili.
Azzeramento del percorso
L'azzeramento viene eseguito quando viene
visualizzato il contatore del percorso.

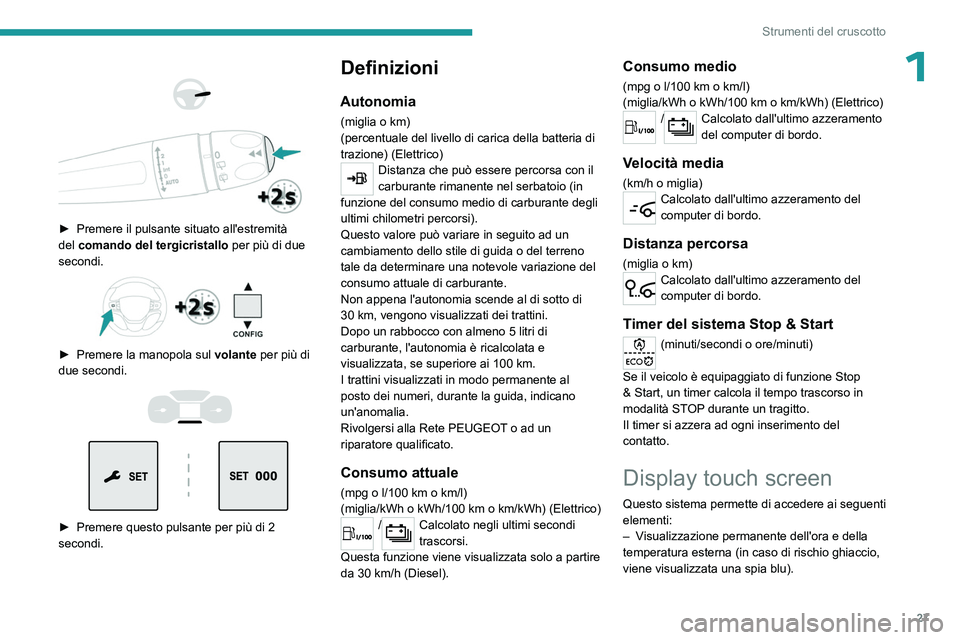

27
Strumenti del cruscotto
1



► Premere il pulsante situato all'estremità
del comando del tergicristallo per più di due
secondi.


► Premere la manopola sul volante per più di
due secondi.




► Premere questo pulsante per più di 2
secondi.
Definizioni
Autonomia
(miglia o km)
(percentuale del livello di carica della batteria di
trazione) (Elettrico)
Distanza che può essere percorsa con il
carburante rimanente nel serbatoio (in
funzione del consumo medio di carburante degli
ultimi chilometri percorsi).
Questo valore può variare in seguito ad un
cambiamento dello stile di guida o del terreno
tale da determinare una notevole variazione del
consumo attuale di carburante.
Non appena l'autonomia scende al di sotto di
30

km, vengono visualizzati dei trattini.
Dopo un rabbocco con almeno 5 litri di
carburante, l'autonomia è ricalcolata e
visualizzata, se superiore ai 100
km.
I trattini visualizzati in modo permanente al
posto dei numeri, durante la guida, indicano
un'anomalia.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Consumo attuale
(mpg o l/100 km o km/l)
(miglia/kWh o kWh/100 km o km/kWh) (Elettrico)
/Calcolato negli ultimi secondi
trascorsi.
Questa funzione viene visualizzata solo a partire
da 30

km/h (Diesel).
Consumo medio
(mpg o l/100 km o km/l)
(miglia/kWh o kWh/100 km o km/kWh) (Elettrico)
/Calcolato dall'ultimo azzeramento
del computer di bordo.
Velocità media
(km/h o miglia)Calcolato dall'ultimo azzeramento del
computer di bordo.
Distanza percorsa
(miglia o km)Calcolato dall'ultimo azzeramento del
computer di bordo.
Timer del sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di funzione Stop
& Start, un timer calcola il tempo trascorso in
modalità STOP durante un tragitto.
Il timer si azzera ad ogni inserimento del
contatto.
Display touch screen
Questo sistema permette di accedere ai seguenti
elementi:
–
V
isualizzazione permanente dell'ora e della
temperatura esterna (in caso di rischio
ghiaccio,
viene visualizzata una spia blu).

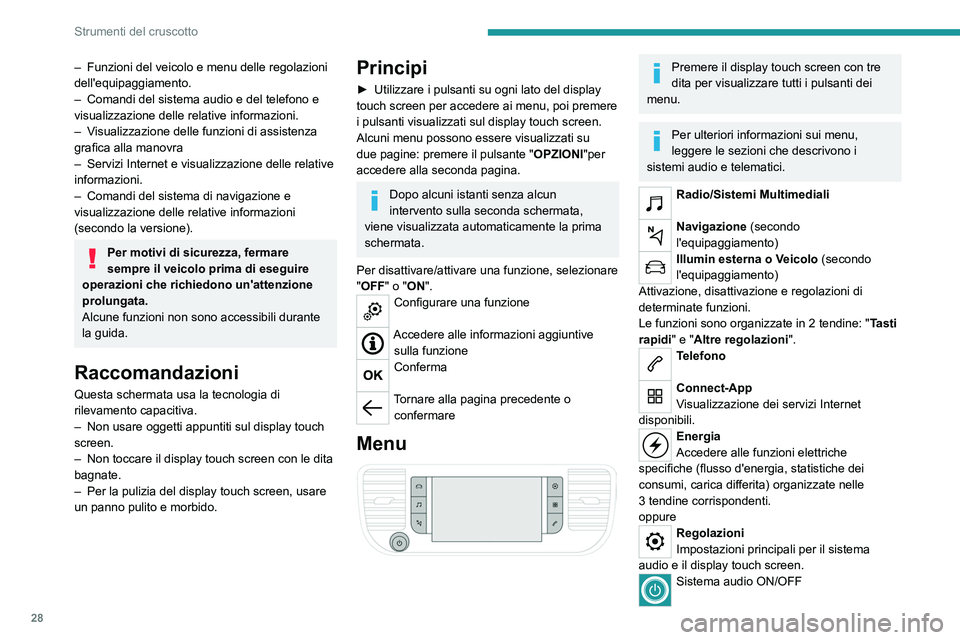

28
Strumenti del cruscotto
– Funzioni del veicolo e menu delle regolazioni
dell'equipaggiamento.
–

Comandi del sistema audio e del telefono e
visualizzazione delle relative informazioni.
–


V
isualizzazione delle funzioni di assistenza
grafica alla manovra
–

Servizi Internet e visualizzazione delle relative
informazioni.
–


Comandi del sistema di navigazione e
visualizzazione delle relative informazioni
(secondo la versione).
Per motivi di sicurezza, fermare
sempre il veicolo prima di eseguire
operazioni che richiedono un'attenzione
prolungata.
Alcune funzioni non sono accessibili durante
la guida.
Raccomandazioni
Questa schermata usa la tecnologia di
rilevamento capacitiva.
–

Non usare oggetti appuntiti sul display touch
screen.
–


Non toccare il display touch screen con le dita
bagnate.
–


Per la pulizia del display touch screen, usare
un panno pulito e morbido.
Principi
► Utilizzare i pulsanti su ogni lato del display
touch screen per accedere ai menu, poi premere
i pulsanti visualizzati sul display touch screen.
Alcuni menu possono essere visualizzati su
due pagine: premere il pulsante " OPZIONI"per
accedere alla seconda pagina.
Dopo alcuni istanti senza alcun
intervento sulla seconda schermata,
viene visualizzata automaticamente la prima
schermata.
Per disattivare/attivare una funzione, selezionare
"OFF " o "ON".
Configurare una funzione
Accedere alle informazioni aggiuntive
sulla funzione
Conferma
Tornare alla pagina precedente o confermare
Menu

Premere il display touch screen con tre
dita per visualizzare tutti i pulsanti dei
menu.
Per ulteriori informazioni sui menu,
leggere le sezioni che descrivono i
sistemi audio e telematici.
Radio/Sistemi Multimediali
Navigazione (secondo
l'equipaggiamento)
Illumin esterna o Veicolo (secondo
l'equipaggiamento)
Attivazione, disattivazione e regolazioni di
determinate funzioni.
Le funzioni sono organizzate in 2 tendine: " Tasti
rapidi" e "Altre regolazioni ".
Telefono
Connect-App
Visualizzazione dei servizi Internet
disponibili.
Energia
Accedere alle funzioni elettriche
specifiche (flusso d'energia, statistiche dei
consumi, carica differita) organizzate nelle
3

tendine corrispondenti.
oppure
Regolazioni
Impostazioni principali per il sistema
audio e il display touch screen.
Sistema audio ON/OFF

29
Strumenti del cruscotto

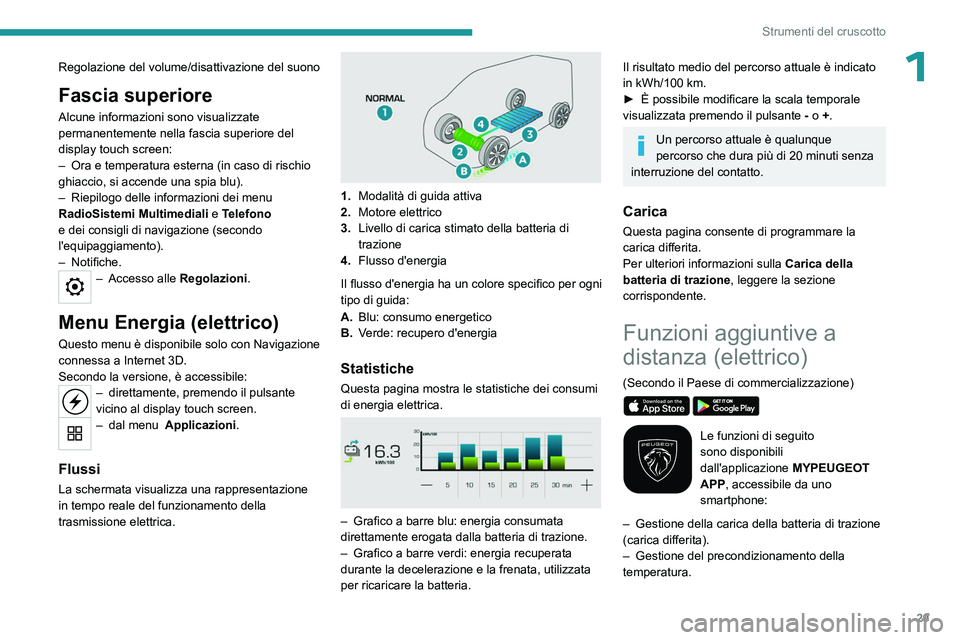

1Regolazione del volume/disattivazione del suono
Fascia superiore
Alcune informazioni sono visualizzate
permanentemente nella fascia superiore del
display touch screen:
–
Ora e temperatura esterna (in caso di rischio
ghiaccio, si accende una spia blu).
–


Riepilogo delle informazioni dei menu
RadioSistemi Multimediali

e Telefono
e dei consigli di navigazione (secondo
l'equipaggiamento).
–

Notifiche.
– Accesso alle Regolazioni.
Menu Energia (elettrico)
Questo menu è disponibile solo con Navigazione
connessa a Internet 3D.
Secondo la versione, è accessibile:
– direttamen te, premendo il pulsante
vicino al display touch screen.
– dal menu Applicazioni .
Flussi
La schermata visualizza una rappresentazione
in tempo reale del funzionamento della
trasmissione elettrica.


1.Modalità di guida attiva
2. Motore elettrico
3. Livello di carica stimato della batteria di
trazione
4. Flusso d'energia
Il flusso d'energia ha un colore specifico per ogni
tipo di guida:
A. Blu: consumo energetico
B. Verde: recupero d'energia
Statistiche
Questa pagina mostra le statistiche dei consumi
di energia elettrica.


– Grafico a barre blu: energia consumata
direttamente erogata dalla batteria di trazione.
–

Grafico a barre verdi: energia recuperata
durante la decelerazione e la frenata, utilizzata
per ricaricare la batteria.
Il risultato medio del percorso attuale è indicato
in kWh/100 km.
►

È possibile modificare la scala temporale
visualizzata premendo il

pulsante
-
o +.
Un percorso attuale è qualunque
percorso che dura più di 20 minuti senza
interruzione del contatto.
Carica
Questa pagina consente di programmare la
carica differita.
Per ulteriori informazioni sulla Carica della
batteria di trazione, leggere la sezione
corrispondente.
Funzioni aggiuntive a
distanza (elettrico)
(Secondo il Paese di commercializzazione)

Le funzioni di seguito
sono disponibili
dall'applicazione

MYPEUGEOT
APP

, accessibile da uno
smartphone:
–

Gestione della carica della batteria di trazione
(carica differita).
–


Gestione del precondizionamento della
temperatura.

30
Strumenti del cruscotto

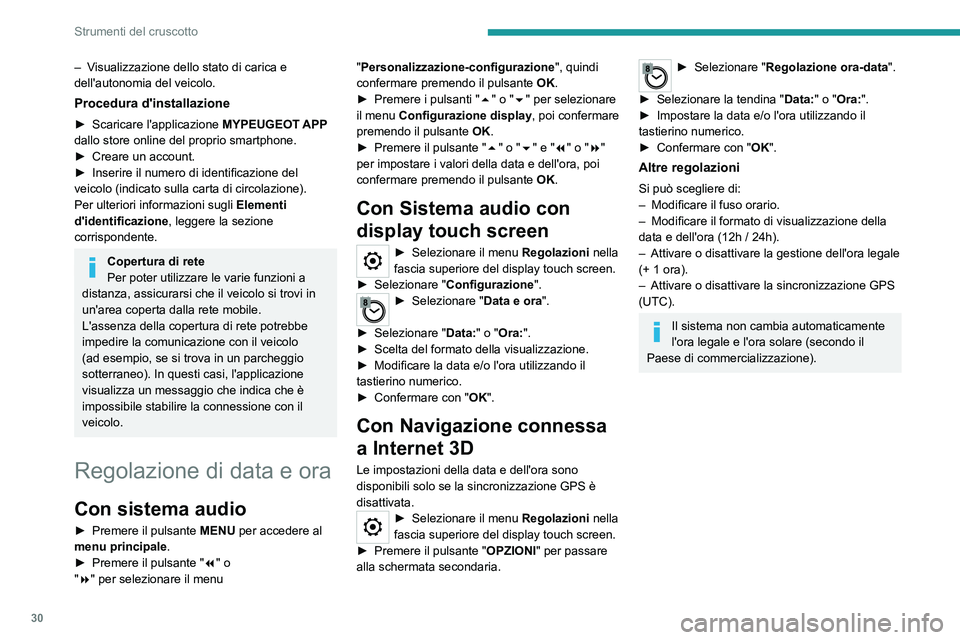

– Visualizzazione dello stato di carica e
dell'autonomia del veicolo.
Procedura d'installazione
► Scaricare l'applicazione MYPEUGEOT APP
dallo store online del proprio smartphone.
►

Creare un account.
►


Inserire il numero di identificazione del
veicolo (indicato sulla carta di circolazione).
Per ulteriori informazioni sugli Elementi
d'identificazione , leggere la sezione
corrispondente.
Copertura di rete
Per poter utilizzare le varie funzioni a
distanza, assicurarsi che il veicolo si trovi in
un'area coperta dalla rete mobile.
L'assenza della copertura di rete potrebbe
impedire la comunicazione con il veicolo
(ad esempio, se si trova in un parcheggio
sotterraneo). In questi casi, l'applicazione
visualizza un messaggio che indica che è
impossibile stabilire la connessione con il
veicolo.
Regolazione di data e ora
Con sistema audio
► Premere il pulsante MENU per accedere al
menu principale .
►

Premere il pulsante " 7

" o
"8" per selezionare il menu "Personalizzazione-configurazione
", quindi
confermare premendo il pulsante OK.
►
Premere i pulsanti "
5
" o "6" per selezionare
il menu Configurazione display , poi confermare
premendo il pulsante OK.
►
Premere il pulsante "
5
" o "6" e "7" o "8"
per impostare i valori della data e dell'ora, poi
confermare premendo il pulsante OK.
Con Sistema audio con
display touch screen
► Selezionare il menu Regolazioni nella
fascia superiore del display touch screen.
►

Selezionare " Configurazione ".
► Selezionare "Data e ora".
►

Selezionare " Data:

" o "Ora:".
►

Scelta del formato della visualizzazione.
►


Modificare la data e/o l'ora utilizzando il
tastierino numerico.
►


Confermare con " OK

".
Con Navigazione connessa
a Internet 3D
Le impostazioni della data e dell'ora sono
disponibili solo se la sincronizzazione GPS è
disattivata.
► Selezionare il menu Regolazioni nella
fascia superiore del display touch screen.
►

Premere il pulsante " OPZIONI" per passare
alla schermata secondaria.
► Seleziona re "Regolazione ora-data".
►

Selezionare la tendina " Data:

" o "Ora:".
►

Impostare la data e/o l'ora utilizzando il
tastierino numerico.
►


Confermare con " OK

".
Altre regolazioni
Si può scegliere di:
– Modificare il fuso orario.
–

Modificare il formato di visualizzazione della
data e dell'ora (12h / 24h).
–


Attivare o disattivare la gestione dell'ora legale
(+ 1 ora).
–


Attivare o disattivare la sincronizzazione GPS
(UTC).
Il sistema non cambia automaticamente
l'ora legale e l'ora solare (secondo il
Paese di commercializzazione).
