2023 PEUGEOT EXPERT Betriebsanleitungen (in German)

191
Praktische Tipps

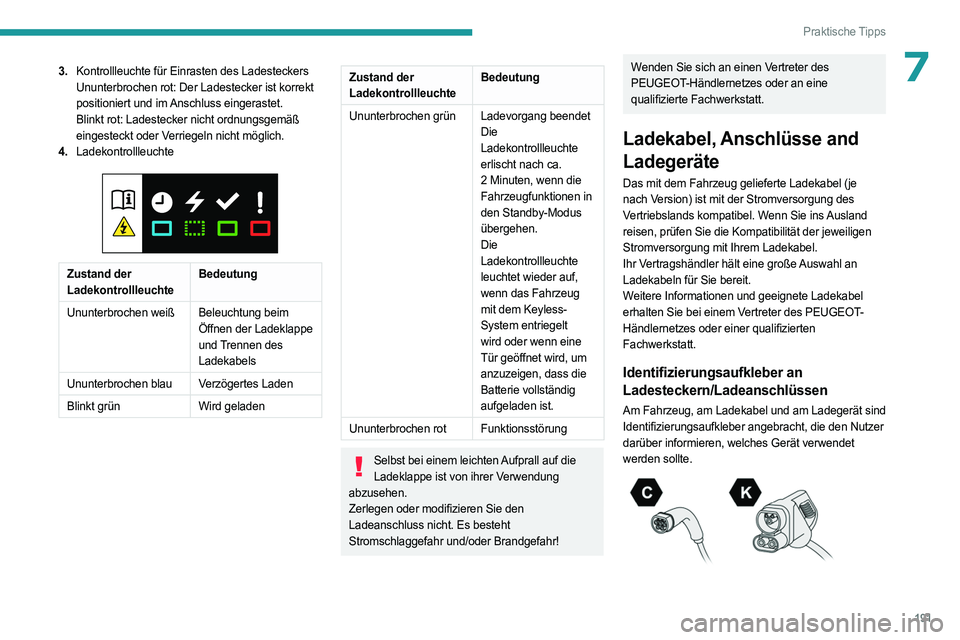

73.Kontrollleuchte für Einrasten des Ladesteckers
Ununterbrochen rot: Der Ladestecker ist korrekt
positioniert und im Anschluss eingerastet.
Blinkt rot: Ladestecker nicht ordnungsgemäß
eingesteckt oder Verriegeln nicht möglich.
4. Ladekontrollleuchte


Zustand der
Ladekontrollleuchte Bedeutung
Ununterbrochen weiß Beleuchtung beim Öffnen der Ladeklappe
und Trennen des
Ladekabels
Ununterbrochen blau Verzögertes Laden
Blinkt grün Wird geladen
Zustand der
LadekontrollleuchteBedeutung
Ununterbrochen grün Ladevorgang beendet Die
Ladekontrollleuchte
erlischt nach ca.
2
Minuten, wenn die
Fahrzeugfunktionen in
den Standby-Modus
übergehen.
Die
Ladekontrollleuchte
leuchtet wieder auf,
wenn das Fahrzeug
mit dem Keyless-
System entriegelt
wird oder wenn eine
Tür geöffnet wird, um
anzuzeigen, dass die
Batterie vollständig
aufgeladen ist.
Ununterbrochen rot Funktionsstörung
Selbst bei einem leichten Aufprall auf die
Ladeklappe ist von ihrer Verwendung
abzusehen.
Zerlegen oder modifizieren Sie den
Ladeanschluss nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Ladekabel, Anschlüsse and
Ladegeräte
Das mit dem Fahrzeug gelieferte Ladekabel (je
nach Version) ist mit der Stromversorgung des
Vertriebslands kompatibel. Wenn Sie ins Ausland
reisen, prüfen Sie die Kompatibilität der jeweiligen
Stromversorgung mit Ihrem Ladekabel.
Ihr Vertragshändler hält
eine große Auswahl an
Ladekabeln für Sie bereit.
Weitere Informationen und geeignete Ladekabel
erhalten Sie bei einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt.
Identifizierungsaufkleber an
Ladesteckern/Ladeanschlüssen
Am Fahrzeug, am Ladekabel und am Ladegerät sind
Identifizierungsaufkleber angebracht, die den Nutzer
darüber informieren, welches Gerät verwendet
werden sollte.

192
Praktische Tipps

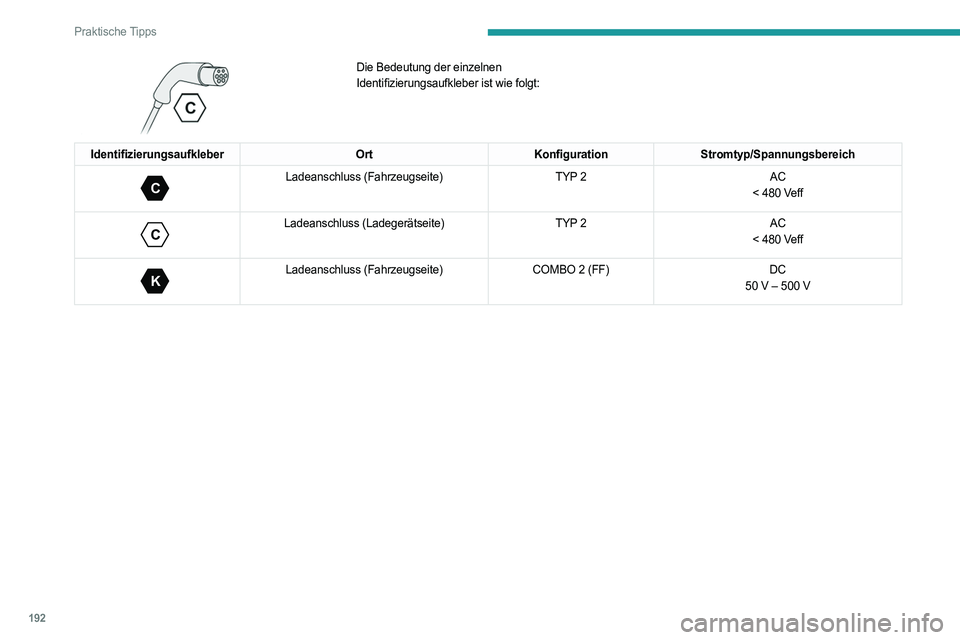

Die Bedeutung der einzelnen
Identifizierungsaufkleber ist wie folgt:
IdentifizierungsaufkleberOrtKonfigurationStromtyp/Spannungsbereich
C
Ladeanschluss (Fahrzeugseite) TYP 2AC
< 480 Veff

C
Ladeanschluss (Ladegerätseite) TYP 2AC
< 480 Veff

K
Ladeanschluss (Fahrzeugseite) COMBO 2 (FF)DC
50 V – 500 V

193
Praktische Tipps

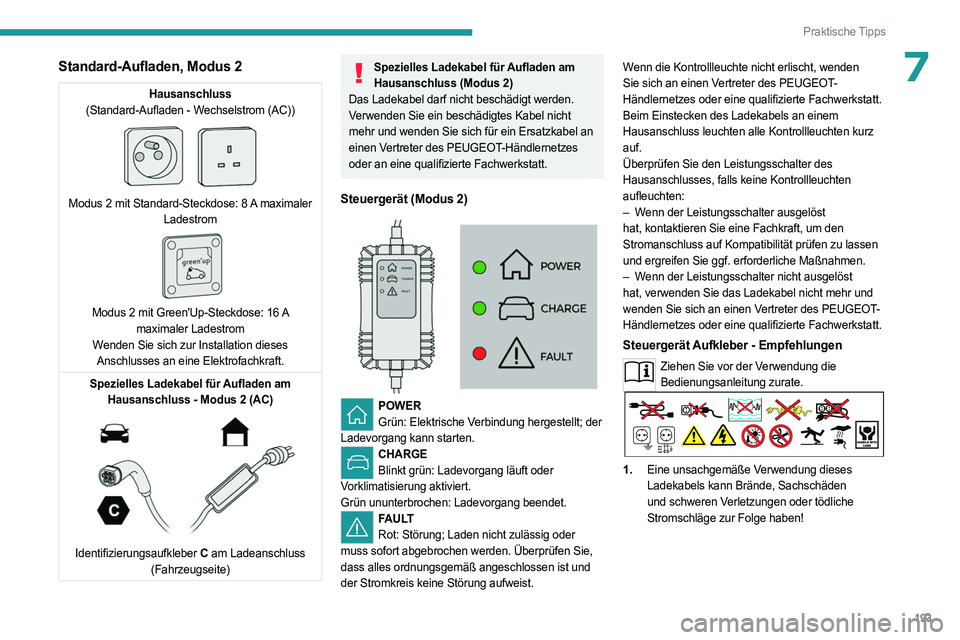

7Standard-Aufladen, Modus 2
Hausanschluss
(Standard-Aufladen - Wechselstrom (AC))


Modus 2 mit Standard-Steckdose: 8 A maximaler
Ladestrom


Modus 2 mit Green'Up-Steckdose: 16 A
maximaler Ladestrom
Wenden Sie sich zur Installation dieses Anschlusses an eine Elektrofachkraft.
Spezielles Ladekabel für Aufladen am Hausanschluss - Modus 2 (AC)


Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite)
Spezielles Ladekabel für Aufladen am Hausanschluss (Modus 2)
Das Ladekabel darf nicht beschädigt werden.
Verwenden Sie ein beschädigtes Kabel nicht
mehr und wenden Sie sich für ein Ersatzkabel an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Steuergerät (Modus 2)


POWER Grün: Elektrische Verbindung hergestellt; der
Ladevorgang kann starten.
CHARGE Blinkt grün: Ladevorgang läuft oder
Vorklimatisierung aktiviert.
Grün ununterbrochen: Ladevorgang beendet.
FAULT Rot: Störung; Laden nicht zulässig oder
muss sofort abgebrochen werden. Überprüfen Sie,
dass alles ordnungsgemäß angeschlossen ist und
der Stromkreis keine Störung aufweist. Wenn die Kontrollleuchte nicht erlischt, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Beim Einstecken des Ladekabels an einem
Hausanschluss leuchten alle Kontrollleuchten kurz
auf.
Überprüfen Sie den Leistungsschalter des
Hausanschlusses, falls keine Kontrollleuchten
aufleuchten:
–

W
enn der Leistungsschalter ausgelöst
hat, kontaktieren Sie eine Fachkraft, um den
Stromanschluss auf Kompatibilität prüfen zu lassen
und ergreifen Sie ggf. erforderliche Maßnahmen.
–
W
enn der Leistungsschalter nicht ausgelöst
hat, verwenden Sie das Ladekabel nicht mehr und
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Steuergerät Aufkleber - Empfehlungen
Ziehen Sie vor der Verwendung die Bedienungsanleitung zurate.
1. Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!

194
Praktische Tipps

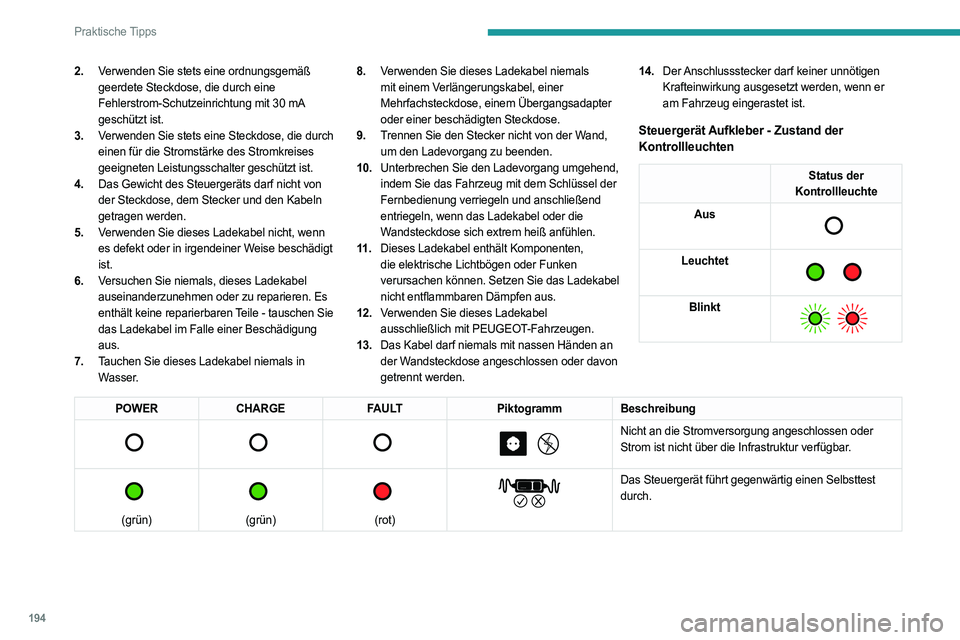

2.Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30
mA
geschützt ist.
3. Verwenden Sie stets eine Steckdose, die durch
einen für die Stromstärke des Stromkreises
geeigneten Leistungsschalter geschützt ist.
4. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
5. Verwenden Sie dieses Ladekabel nicht, wenn
es defekt oder in irgendeiner Weise beschädigt
ist.
6. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren. Es
enthält keine reparierbaren Teile - tauschen Sie
das Ladekabel im Falle einer Beschädigung
aus.
7. Tauchen Sie dieses Ladekabel niemals in
Wasser. 8.
Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose.
9. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden.
10. Unterbrechen Sie den Ladevorgang umgehend,
indem Sie das Fahrzeug mit dem Schlüssel der
Fernbedienung verriegeln und anschließend
entriegeln, wenn das Ladekabel oder die
Wandsteckdose sich extrem heiß anfühlen.
11 . Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das Ladekabel
nicht entflammbaren Dämpfen aus.
12. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
13. Das Kabel darf niemals mit nassen Händen an
der Wandsteckdose angeschlossen oder davon
getrennt werden. 14.
Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
Steuergerät Aufkleber - Zustand der
Kontrollleuchten
Status der
Kontrollleuchte
Aus


Leuchtet

Blinkt

POWER CHARGE FAULTPiktogrammBeschreibung

Nicht an die Stromversorgung angeschlossen oder
Strom ist nicht über die Infrastruktur verfügbar.


(grün)


(grün)


(rot)


Das Steuergerät führt gegenwärtig einen Selbsttest
durch.

195
Praktische Tipps

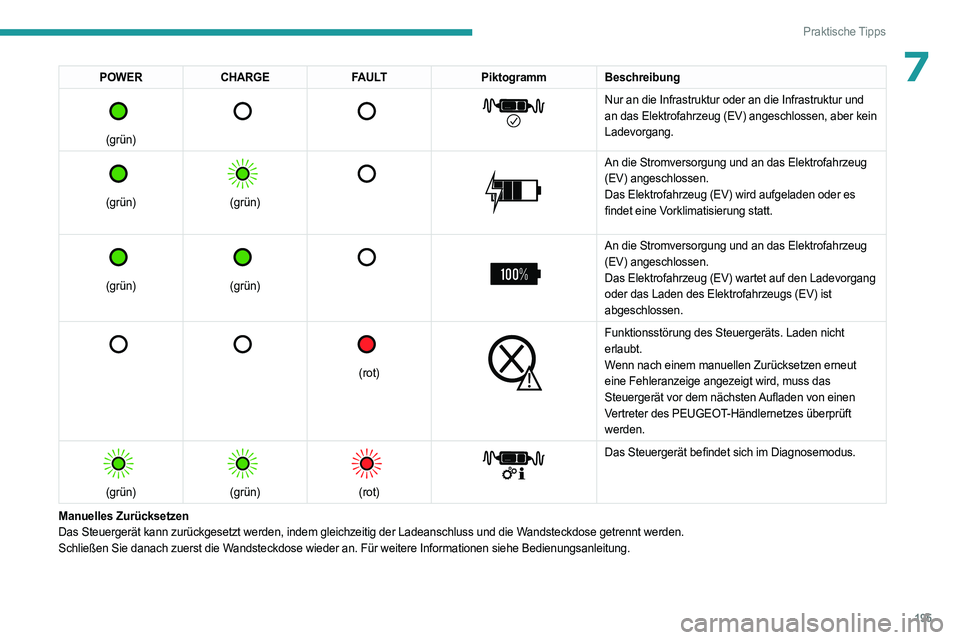

7POWERCHARGE FAULTPiktogrammBeschreibung

(grün)


Nur an die Infrastruktur oder an die Infrastruktur und
an das Elektrofahrzeug (EV) angeschlossen, aber kein
Ladevorgang.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wird aufgeladen oder es
findet eine Vorklimatisierung statt.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wartet auf den Ladevorgang
oder das Laden des Elektrofahrzeugs (EV) ist
abgeschlossen.


(rot)


Funktionsstörung des Steuergeräts. Laden nicht
erlaubt.
Wenn nach einem manuellen Zurücksetzen erneut
eine Fehleranzeige angezeigt wird, muss das
Steuergerät vor dem nächsten Aufladen von einen
Vertreter des PEUGEOT-Händlernetzes überprüft
werden.


(grün)


(grün)


(rot)


Das Steuergerät befindet sich im Diagnosemodus.
Manuelles Zurücksetzen
Das Steuergerät kann zurückgesetzt werden, indem gleichzeitig der \
Ladeanschluss und die Wandsteckdose getrennt werden.
Schließen Sie danach zuerst die Wandsteckdose wieder an. Für weitere Informationen siehe Bedienungsanl\
eitung.

196
Praktische Tipps

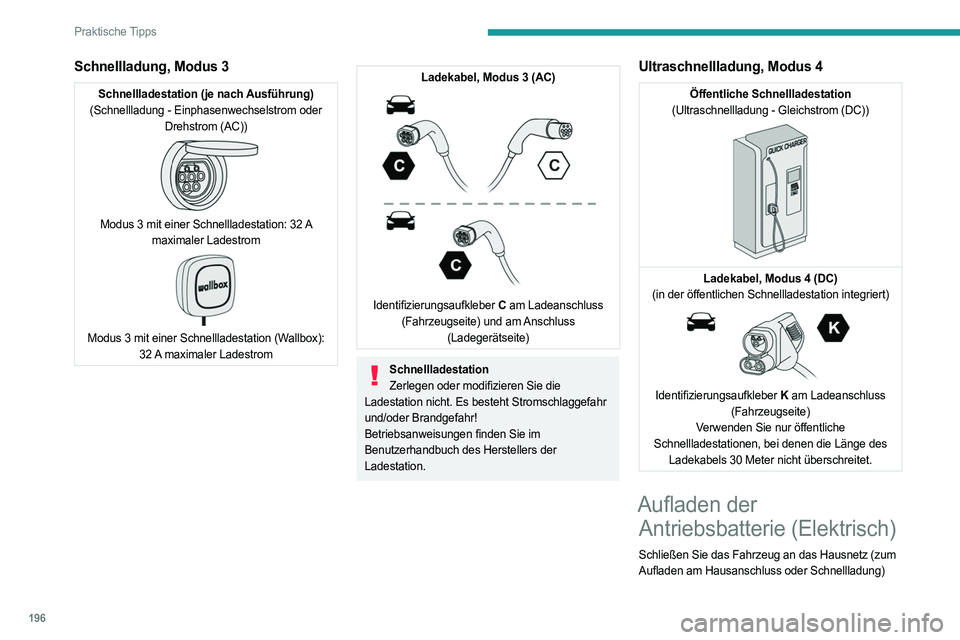

Schnellladung, Modus 3
Schnellladestation (je nach Ausführung)
(Schnellladung - Einphasenwechselstrom oder Drehstrom (AC))


Modus 3 mit einer Schnellladestation: 32 A
maximaler Ladestrom


Modus 3 mit einer Schnellladestation (Wallbox): 32 A maximaler Ladestrom
Ladekabel, Modus 3 (AC)

Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) und am Anschluss (Ladegerätseite)
SchnellladestationZerlegen oder modifizieren Sie die
Ladestation nicht. Es besteht Stromschlaggefahr
und/oder Brandgefahr!
Betriebsanweisungen finden Sie im
Benutzerhandbuch des Herstellers der
Ladestation.
Ultraschnellladung, Modus 4
Öffentliche Schnellladestation
(Ultraschnellladung - Gleichstrom (DC))


Ladekabel, Modus 4 (DC)
(in der öffentlichen Schnellladestation integriert)


Identifizierungsaufkleber K am Ladeanschluss
(Fahrzeugseite)
Verwenden Sie nur öffentliche
Schnellladestationen, bei denen die Länge des Ladekabels 30
Meter nicht überschreitet.
Aufladen der Antriebsbatterie (Elektrisch)
Schließen Sie das Fahrzeug an das Hausnetz (zum
Aufladen am Hausanschluss oder Schnellladung)

197
Praktische Tipps

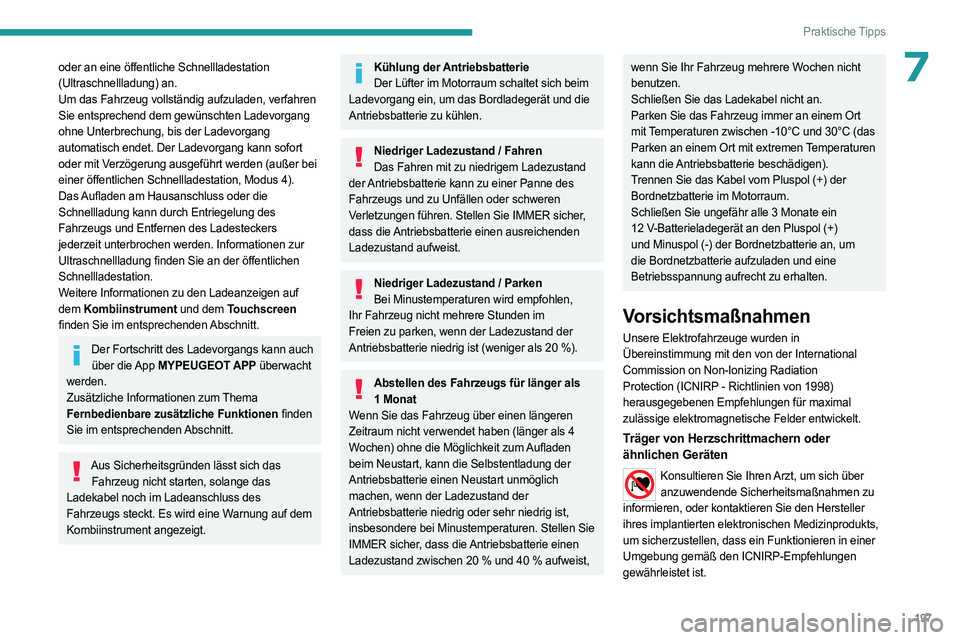

7oder an eine öffentliche Schnellladestation
(Ultraschnellladung) an.
Um das Fahrzeug vollständig aufzuladen, verfahren
Sie entsprechend dem gewünschten Ladevorgang
ohne Unterbrechung, bis der Ladevorgang
automatisch endet. Der Ladevorgang kann sofort
oder mit Verzögerung ausgeführt werden (außer bei
einer öffentlichen Schnellladestation, Modus 4).
Das Aufladen am Hausanschluss oder die
Schnellladung kann durch Entriegelung des
Fahrzeugs und Entfernen des Ladesteckers
jederzeit unterbrochen werden. Informationen zur
Ultraschnellladung finden Sie an der öffentlichen
Schnellladestation.
Weitere Informationen zu den Ladeanzeigen auf
dem Kombiinstrument und dem Touchscreen
finden Sie im entsprechenden Abschnitt.
Der Fortschritt des Ladevorgangs kann auch über die App MYPEUGEOT APP überwacht
werden.
Zusätzliche Informationen zum Thema
Fernbedienbare zusätzliche Funktionen finden
Sie im entsprechenden Abschnitt.
Aus Sicherheitsgründen lässt sich das Fahrzeug nicht starten, solange das
Ladekabel noch im Ladeanschluss des
Fahrzeugs steckt. Es wird eine Warnung auf dem
Kombiinstrument angezeigt.
Kühlung der Antriebsbatterie Der Lüfter im Motorraum schaltet sich beim
Ladevorgang ein, um das Bordladegerät und die
Antriebsbatterie zu kühlen.
Niedriger Ladezustand / Fahren Das Fahren mit zu niedrigem Ladezustand
der Antriebsbatterie kann zu einer Panne des
Fahrzeugs und zu Unfällen oder schweren
Verletzungen führen. Stellen Sie IMMER sicher,
dass die Antriebsbatterie einen ausreichenden
Ladezustand aufweist.
Niedriger Ladezustand / Parken Bei Minustemperaturen wird empfohlen,
Ihr Fahrzeug nicht mehrere Stunden im
Freien zu parken, wenn der Ladezustand der
Antriebsbatterie niedrig ist (weniger als 20
%).
Abstellen des Fahrzeugs für länger als 1 Monat
Wenn Sie das Fahrzeug über einen längeren
Zeitraum nicht verwendet haben (länger als 4
Wochen) ohne die Möglichkeit zum Aufladen
beim Neustart, kann die Selbstentladung der
Antriebsbatterie einen Neustart unmöglich
machen, wenn der Ladezustand der
Antriebsbatterie niedrig oder sehr niedrig ist,
insbesondere bei Minustemperaturen. Stellen Sie
IMMER sicher, dass die Antriebsbatterie einen
Ladezustand zwischen 20
% und 40 % aufweist,
wenn Sie Ihr Fahrzeug mehrere Wochen nicht
benutzen.
Schließen Sie das Ladekabel nicht an.
Parken Sie das Fahrzeug immer an einem Ort
mit Temperaturen zwischen -10°C und 30°C (das
Parken an einem Ort mit extremen Temperaturen
kann die Antriebsbatterie beschädigen).
Trennen Sie das Kabel vom Pluspol (+) der
Bordnetzbatterie im Motorraum.
Schließen Sie ungefähr alle 3 Monate ein
12 V-Batterieladegerät an den Pluspol (+)
und Minuspol (-) der Bordnetzbatterie an, um
die Bordnetzbatterie aufzuladen und eine
Betriebsspannung aufrecht zu erhalten.
Vorsichtsmaßnahmen
Unsere Elektrofahrzeuge wurden in
Übereinstimmung mit den von der International
Commission on Non-Ionizing Radiation
Protection
(ICNIRP - Richtlinien von 1998)
herausgegebenen Empfehlungen für maximal
zulässige elektromagnetische Felder entwickelt.
Träger von Herzschrittmachern oder
ähnlichen Geräten
Konsultieren Sie Ihren Arzt, um sich über anzuwendende Sicherheitsmaßnahmen zu
informieren, oder kontaktieren Sie den Hersteller
ihres implantierten elektronischen Medizinprodukts,
um sicherzustellen, dass ein Funktionieren in einer
Umgebung gemäß den ICNIRP-Empfehlungen
gewährleistet ist.

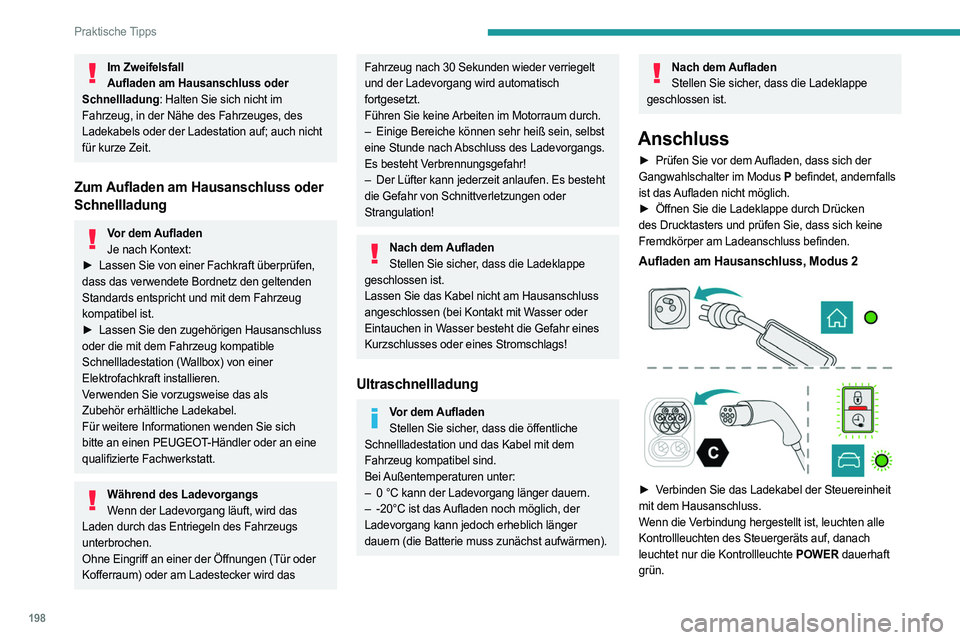

198
Praktische Tipps
Im ZweifelsfallAufladen am Hausanschluss oder
Schnellladung: Halten Sie sich nicht im
Fahrzeug, in der Nähe des Fahrzeuges, des
Ladekabels oder der Ladestation auf; auch nicht
für kurze Zeit.
Zum Aufladen am Hausanschluss oder
Schnellladung
Vor dem Aufladen Je nach Kontext:
►

Lassen Sie von einer Fachkraft überprüfen,

dass das verwendete Bordnetz den geltenden
Standards entspricht und mit dem Fahrzeug
kompatibel ist.
►

Lassen Sie den zugehörigen Hausanschluss

oder die mit dem Fahrzeug kompatible
Schnellladestation (Wallbox) von einer
Elektrofachkraft installieren.
Verwenden Sie vorzugsweise das als
Zubehör
erhältliche Ladekabel.
Für weitere Informationen wenden Sie sich
bitte an einen PEUGEOT-Händler oder an eine
qualifizierte Fachwerkstatt.
Während des Ladevorgangs Wenn der Ladevorgang läuft, wird das
Laden durch das Entriegeln des Fahrzeugs
unterbrochen.
Ohne Eingriff an einer der Öffnungen (Tür oder
Kofferraum) oder am Ladestecker wird das
Fahrzeug nach 30 Sekunden wieder verriegelt
und der Ladevorgang wird automatisch
fortgesetzt.
Führen Sie keine Arbeiten im Motorraum durch.
–

Einige Bereiche können sehr heiß sein, selbst

eine Stunde nach Abschluss des Ladevorgangs.
Es besteht Verbrennungsgefahr!
–

Der Lüfter kann jederzeit anlaufen. Es besteht

die Gefahr von Schnittverletzungen oder
Strangulation!
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!
Ultraschnellladung
Vor dem Aufladen
Stellen Sie sicher, dass die öffentliche
Schnellladestation und das Kabel mit dem
Fahrzeug kompatibel sind.
Bei Außentemperaturen unter:
–

0 °C kann der Ladevorgang länger dauern.
–


-20°C ist das
Aufladen noch möglich, der
Ladevorgang kann jedoch erheblich länger
dauern (die Batterie muss zunächst aufwärmen).
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Anschluss
► Prüfen Sie vor dem Aufladen, dass sich der
Gangwahlschalter im Modus P befindet, andernfalls
ist das Aufladen nicht möglich.
►

Öffnen Sie die Ladeklappe durch Drücken

des Drucktasters und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss befinden.
Aufladen am Hausanschluss, Modus 2



► Verbinden Sie das Ladekabel der Steuereinheit
mit dem Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach
leuchtet nur die Kontrollleuchte POWER dauerhaft
grün.
