2023 PEUGEOT EXPERT Betriebsanleitungen (in German)

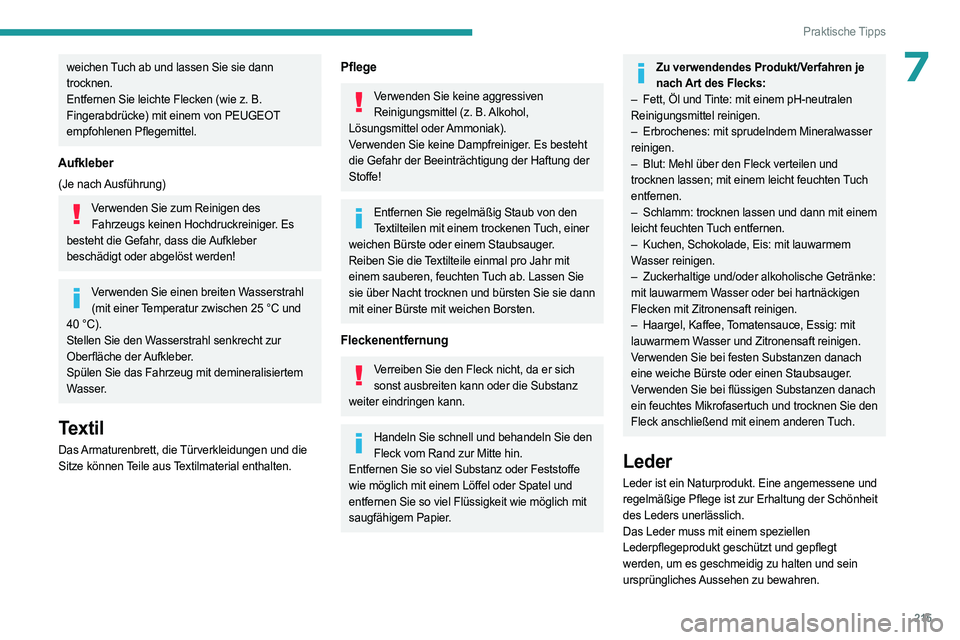

215
Praktische Tipps
7weichen Tuch ab und lassen Sie sie dann
trocknen.
Entfernen Sie leichte Flecken (wie z. B.
Fingerabdrücke) mit einem von PEUGEOT
empfohlenen Pflegemittel.
Aufkleber
(Je nach Ausführung)
Verwenden Sie zum Reinigen des Fahrzeugs keinen Hochdruckreiniger. Es
besteht die Gefahr, dass die Aufkleber
beschädigt oder abgelöst werden!
Verwenden Sie einen breiten Wasserstrahl (mit einer Temperatur zwischen 25 °C und
40

°C).
Stellen Sie den Wasserstrahl senkrecht zur
Oberfläche der Aufkleber.
Spülen Sie das Fahrzeug mit demineralisiertem
Wasser.
Textil
Das Armaturenbrett, die Türverkleidungen und die
Sitze können Teile aus Textilmaterial enthalten.
Pflege
Verwenden Sie keine aggressiven Reinigungsmittel (z. B. Alkohol,
Lösungsmittel oder Ammoniak).
Verwenden Sie keine Dampfreiniger. Es besteht
die Gefahr der Beeinträchtigung der Haftung der
Stoffe!
Entfernen Sie regelmäßig Staub von den Textilteilen mit einem trockenen Tuch, einer
weichen Bürste oder einem Staubsauger.
Reiben Sie die Textilteile einmal pro Jahr mit
einem sauberen, feuchten Tuch ab. Lassen Sie
sie über Nacht trocknen und bürsten Sie sie dann
mit einer Bürste mit weichen Borsten.
Fleckenentfernung
Verreiben Sie den Fleck nicht, da er sich sonst ausbreiten kann oder die Substanz
weiter eindringen kann.
Handeln Sie schnell und behandeln Sie den Fleck vom Rand zur Mitte hin.
Entfernen Sie so viel Substanz oder Feststoffe
wie möglich mit einem Löffel oder Spatel und
entfernen Sie so viel Flüssigkeit wie möglich mit
saugfähigem Papier.
Zu verwendendes Produkt/Verfahren je nach Art des Flecks:
–

Fett, Öl und
Tinte: mit einem pH-neutralen
Reinigungsmittel reinigen.
–

Erbrochenes: mit sprudelndem Mineralwasser

reinigen.
–

Blut: Mehl über den Fleck verteilen und

trocknen lassen; mit einem leicht feuchten Tuch
entfernen.
–

Schlamm: trocknen lassen und dann mit einem

leicht feuchten Tuch entfernen.
–

Kuchen, Schokolade, Eis: mit lauwarmem

Wasser reinigen.
–

Zuckerhaltige und/oder alkoholische Getränke:

mit lauwarmem Wasser oder bei hartnäckigen
Flecken mit Zitronensaft reinigen.
–

Haargel, Kaffee,
Tomatensauce, Essig: mit
lauwarmem Wasser und Zitronensaft reinigen.
Verwenden Sie bei festen Substanzen danach
eine weiche Bürste oder einen Staubsauger.
Verwenden Sie bei flüssigen Substanzen danach
ein feuchtes Mikrofasertuch und trocknen Sie den
Fleck anschließend mit einem anderen Tuch.
Leder
Leder ist ein Naturprodukt. Eine angemessene und
regelmäßige Pflege ist zur Erhaltung der Schönheit
des Leders unerlässlich.
Das Leder muss mit einem speziellen
Lederpflegeprodukt geschützt und gepflegt
werden, um es geschmeidig zu halten und sein
ursprüngliches Aussehen zu bewahren.

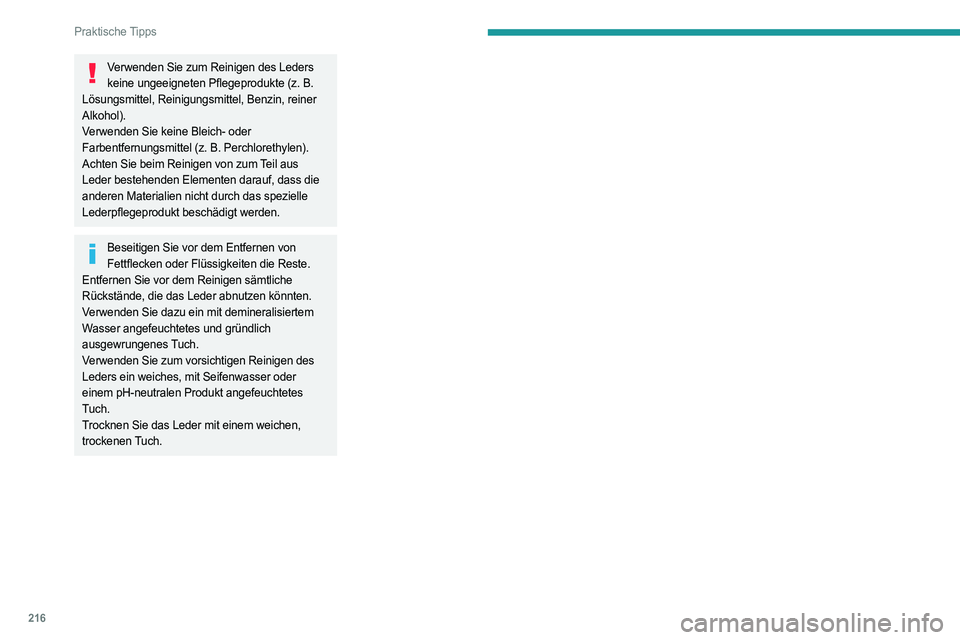

216
Praktische Tipps
Verwenden Sie zum Reinigen des Leders keine ungeeigneten Pflegeprodukte (z. B.
Lösungsmittel, Reinigungsmittel, Benzin, reiner
Alkohol).
Verwenden Sie keine Bleich- oder
Farbentfernungsmittel (z.
B. Perchlorethylen).
Achten Sie beim Reinigen von zum Teil aus
Leder bestehenden Elementen darauf, dass die
anderen Materialien nicht durch das spezielle
Lederpflegeprodukt beschädigt werden.
Beseitigen Sie vor dem Entfernen von Fettflecken oder Flüssigkeiten die Reste.
Entfernen Sie vor dem Reinigen sämtliche
Rückstände, die das Leder abnutzen könnten.
Verwenden Sie dazu ein mit demineralisiertem
Wasser angefeuchtetes und gründlich
ausgewrungenes Tuch.
Verwenden Sie zum vorsichtigen Reinigen des
Leders ein weiches, mit Seifenwasser oder
einem pH-neutralen Produkt angefeuchtetes
Tuch.
Trocknen Sie das Leder mit einem weichen,
trockenen Tuch.

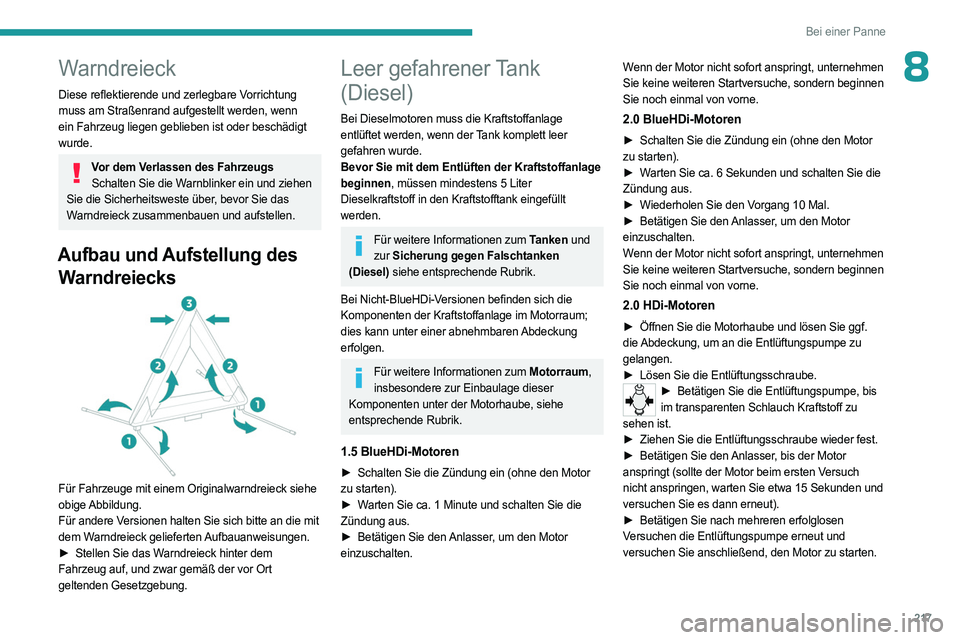

217
Bei einer Panne
8Warndreieck
Diese reflektierende und zerlegbare Vorrichtung
muss am Straßenrand aufgestellt werden, wenn
ein Fahrzeug liegen geblieben ist oder beschädigt
wurde.
Vor dem Verlassen des FahrzeugsSchalten Sie die Warnblinker ein und ziehen
Sie die Sicherheitsweste über, bevor Sie das
Warndreieck zusammenbauen und aufstellen.
Aufbau und Aufstellung des Warndreiecks


Für Fahrzeuge mit einem Originalwarndreieck siehe
obige Abbildung.
Für andere Versionen halten Sie sich bitte an die mit
dem Warndreieck gelieferten Aufbauanweisungen.
►

Stellen Sie das W
arndreieck hinter dem
Fahrzeug auf, und zwar gemäß der vor Ort
geltenden Gesetzgebung.
Leer gefahrener Tank
(Diesel)
Bei Dieselmotoren muss die Kraftstoffanlage
entlüftet werden, wenn der Tank komplett leer
gefahren wurde.
Bevor Sie mit dem Entlüften der Kraftstoffanlage
beginnen, müssen mindestens 5
Liter
Dieselkraftstoff in den Kraftstofftank eingefüllt
werden.
Für weitere Informationen zum Tanken und zur Sicherung gegen Falschtanken
(Diesel) siehe entsprechende Rubrik.
Bei Nicht-BlueHDi-Versionen befinden sich die
Komponenten der Kraftstoffanlage im Motorraum;
dies kann unter einer abnehmbaren Abdeckung
erfolgen.
Für weitere Informationen zum Motorraum, insbesondere zur Einbaulage dieser
Komponenten unter der Motorhaube, siehe
entsprechende Rubrik.
1.5 BlueHDi-Motoren
► Schalten Sie die Zündung ein (ohne den Motor
zu starten).
►

W
arten Sie ca. 1 Minute und schalten Sie die
Zündung aus.
►

Betätigen Sie den
Anlasser, um den Motor
einzuschalten. Wenn der Motor nicht sofort anspringt, unternehmen
Sie keine weiteren Startversuche, sondern beginnen
Sie noch einmal von vorne.
2.0 BlueHDi-Motoren
► Schalten Sie die Zündung ein (ohne den Motor

zu starten).
►

W
arten Sie ca. 6 Sekunden und schalten Sie die
Zündung aus.
►

Wiederholen Sie den V
organg 10 Mal.
►

Betätigen Sie den
Anlasser, um den Motor
einzuschalten.
Wenn der Motor nicht sofort anspringt, unternehmen
Sie keine weiteren Startversuche, sondern beginnen
Sie noch einmal von vorne.
2.0 HDi-Motoren
► Öffnen Sie die Motorhaube und lösen Sie ggf.
die Abdeckung, um an die Entlüftungspumpe zu
gelangen.
►

Lösen Sie die Entlüftungsschraube.
► Betätigen Sie die Entlüftungspumpe, bis
im transparenten Schlauch Kraftstoff zu
sehen ist.
►

Ziehen Sie die Entlüftungsschraube wieder fest.
►


Betätigen Sie den
Anlasser, bis der Motor
anspringt (sollte der Motor beim ersten Versuch
nicht anspringen, warten Sie etwa 15 Sekunden und
versuchen Sie es dann erneut).
►

Betätigen Sie nach mehreren erfolglosen

Versuchen die Entlüftungspumpe erneut und
versuchen Sie anschließend, den Motor zu starten.

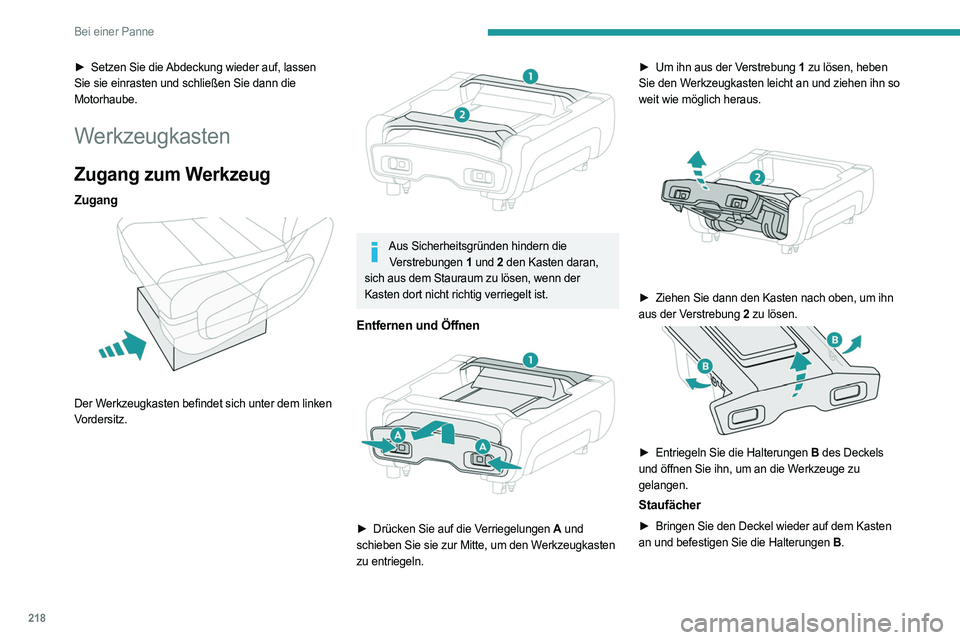

218
Bei einer Panne
► Setzen Sie die Abdeckung wieder auf, lassen
Sie sie einrasten und schließen Sie dann die
Motorhaube.
Werkzeugkasten
Zugang zum Werkzeug
Zugang

Der Werkzeugkasten befindet sich unter dem linken
Vordersitz.


Aus Sicherheitsgründen hindern die Verstrebungen 1 und 2 den Kasten daran,
sich aus dem Stauraum zu lösen, wenn der
Kasten dort nicht richtig verriegelt ist.
Entfernen und Öffnen

► Drücken Sie auf die V erriegelungen A und
schieben Sie sie zur Mitte, um den Werkzeugkasten
zu entriegeln. ►

Um ihn aus der V
erstrebung 1
zu lösen, heben
Sie den Werkzeugkasten leicht an und ziehen ihn so
weit wie möglich heraus.


► Ziehen Sie dann den Kasten nach oben, um ihn
aus der Verstrebung 2 zu lösen.


► Entriegeln Sie die Halterungen B des Deckels
und öffnen Sie ihn, um an die Werkzeuge zu
gelangen.
Staufächer
► Bringen Sie den Deckel wieder auf dem Kasten
an und befestigen Sie die Halterungen B .

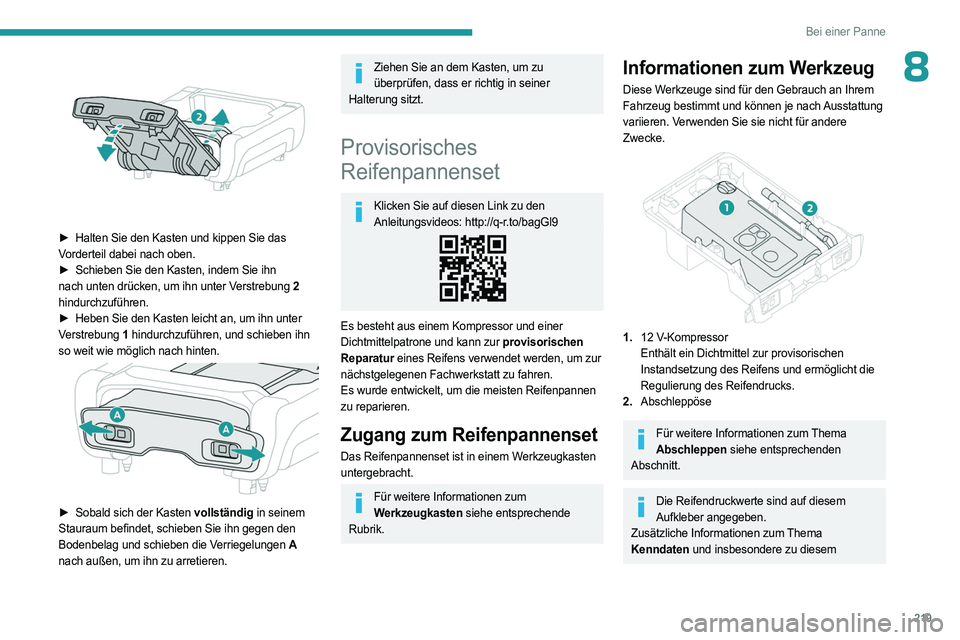

219
Bei einer Panne
8

► Halten Sie den Kasten und kippen Sie das
Vorderteil dabei nach oben.
►

Schieben Sie den Kasten, indem Sie ihn

nach unten drücken, um ihn unter Verstrebung 2
hindurchzuführen.
►

Heben Sie den Kasten leicht an, um ihn unter

Verstrebung 1 hindurchzuführen, und schieben ihn
so weit wie möglich nach hinten.


► Sobald sich der Kasten vollständig in seinem
Stauraum befindet, schieben Sie ihn gegen den
Bodenbelag und schieben die Verriegelungen A
nach außen, um ihn zu arretieren.
Ziehen Sie an dem Kasten, um zu überprüfen, dass er richtig in seiner
Halterung sitzt.
Provisorisches
Reifenpannenset
Klicken Sie auf diesen Link zu den Anleitungsvideos: http://q-r.to/bagGl9
Es besteht aus einem Kompressor und einer
Dichtmittelpatrone und kann zur provisorischen
Reparatur eines Reifens verwendet werden, um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es wurde entwickelt, um die meisten Reifenpannen
zu reparieren.
Zugang zum Reifenpannenset
Das Reifenpannenset ist in einem Werkzeugkasten
untergebracht.
Für weitere Informationen zum Werkzeugkasten siehe entsprechende
Rubrik.
Informationen zum Werkzeug
Diese Werkzeuge sind für den Gebrauch an Ihrem
Fahrzeug bestimmt und können je nach Ausstattung
variieren. Verwenden Sie sie nicht für andere
Zwecke.


1. 12 V-Kompressor
Enthält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und ermöglicht die
Regulierung des Reifendrucks.
2. Abschleppöse
Für weitere Informationen zum Thema
Abschleppen siehe entsprechenden
Abschnitt.
Die Reifendruckwerte sind auf diesem Aufkleber angegeben.
Zusätzliche Informationen zum Thema
Kenndaten und insbesondere zu diesem

220
Bei einer Panne
Aufkleber finden Sie im entsprechenden
Abschnitt.
Zusammensetzung des
Pannensets


A.Hebel zum Einstellen der Position „Reparatur“
oder „Fülldruck“
B. I / O Ein-/Ausschalttaste
C. Knopf zum Luftablassen
D. Manometer (in bar und psi)


E.Fach mit einem Kabel mit Adapter für
12
V-Anschluss
F. Dichtmittelpatrone
G. Weißer Schlauch mit Verschluss für Reparatur
und Fülldruckregelung
H. Höchstgeschwindigkeitsaufkleber
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für die
notwendige Dauer der Reparatur des
beschädigten Reifens.
Benutzen Sie nur die beiden 12-V-Anschlüsse
vorne, um Ihren Kompressor anzuschließen.
Reparatur und
Dichtungsverfahren
► Parken Sie das Fahrzeug, ohne dabei
den Verkehr zu behindern, und ziehen Sie die
Feststellbremse an.
►

Befolgen Sie die Sicherheitsanweisungen

(Warnblinker, Warndreieck, Tragen einer Warnweste
usw.) gemäß der geltenden Gesetzgebung in dem
Land, in dem Sie unterwegs sind.
►

Schalten Sie die Zündung aus.
► Drehen Sie den Hebel A in die Position
„Reparatur“.
►

V

ergewissern Sie sich, dass der Schalter B auf
O steht.
Fremdkörper, die in den Reifen
eingedrungen sind, sollten nach Möglichkeit
nicht entfernt werden.


► Rollen Sie den weißen Schlauch G ganz aus.
► Schrauben Sie den V erschluss an dem weißen
Schlauch ab.
►

Schließen Sie den weißen Schlauch an das

Ventil des defekten Reifens an.
►

Schließen Sie den Elektroanschluss des

Kompressors an den 12V-Anschluss des Fahrzeugs
an.
► Bringen Sie den
Höchstgeschwindigkeitsaufkleber an.

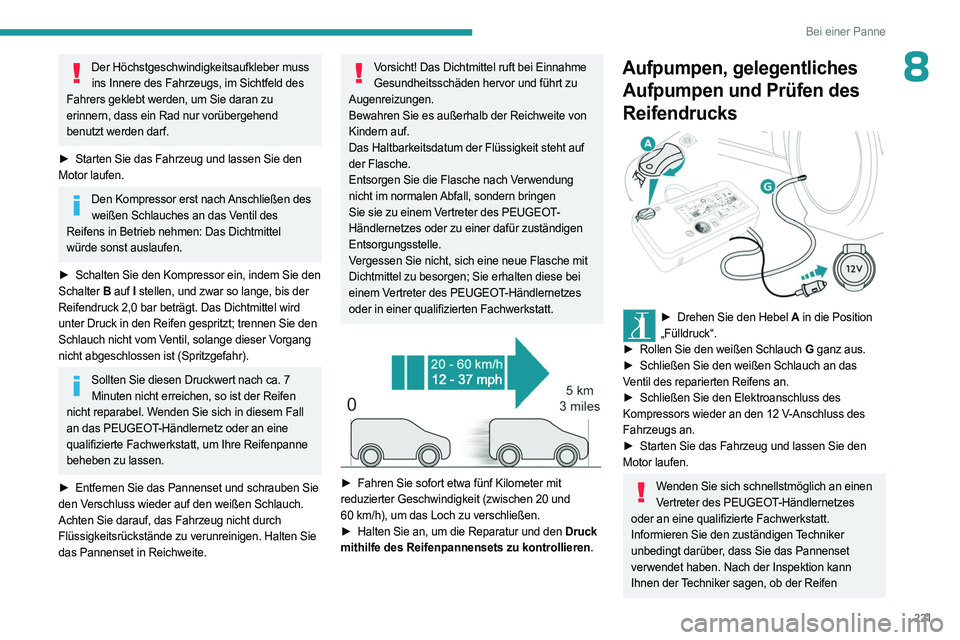

221
Bei einer Panne
8Der Höchstgeschwindigkeitsaufkleber muss ins Innere des Fahrzeugs, im Sichtfeld des
Fahrers geklebt werden, um Sie daran zu
erinnern, dass ein Rad nur vorübergehend
benutzt werden darf.
►

Starten Sie das Fahrzeug und lassen Sie den

Motor laufen.
Den Kompressor erst nach Anschließen des weißen Schlauches an das Ventil des
Reifens in Betrieb nehmen: Das Dichtmittel
würde sonst auslaufen.
►

Schalten Sie den Kompressor ein, indem Sie den

Schalter B auf I stellen, und zwar so lange, bis der
Reifendruck 2,0 bar beträgt. Das Dichtmittel wird
unter Druck in den Reifen gespritzt; trennen Sie den
Schlauch nicht vom Ventil, solange dieser Vorgang
nicht abgeschlossen ist (Spritzgefahr).
Sollten Sie diesen Druckwert nach ca. 7 Minuten nicht erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich in diesem Fall
an das PEUGEOT-Händlernetz oder an eine
qualifizierte Fachwerkstatt, um Ihre Reifenpanne
beheben zu lassen.
►

Entfernen Sie das Pannenset und schrauben Sie

den Verschluss wieder auf den weißen Schlauch.
Achten Sie darauf, das Fahrzeug nicht durch
Flüssigkeitsrückstände zu verunreinigen. Halten Sie
das Pannenset in Reichweite.
Vorsicht! Das Dichtmittel ruft bei Einnahme Gesundheitsschäden hervor und führt zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite von
Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht auf
der Flasche.
Entsorgen Sie die Flasche nach Verwendung
nicht im normalen Abfall, sondern bringen
Sie sie zu einem Vertreter des PEUGEOT-
Händlernetzes oder zu einer dafür zuständigen
Entsorgungsstelle.
Vergessen Sie nicht, sich eine neue Flasche mit
Dichtmittel zu besorgen; Sie erhalten diese bei
einem Vertreter des PEUGEOT-Händlernetzes
oder in einer qualifizierten Fachwerkstatt.


► Fahren Sie sofort etwa fünf Kilometer mit
reduzierter Geschwindigkeit (zwischen 20 und
60
km/h), um das Loch zu verschließen.
►

Halten Sie an, um die Reparatur und den
Druck
mithilfe des Reifenpannensets zu kontrollieren.
Aufpumpen, gelegentliches Aufpumpen und Prüfen des
Reifendrucks


► Drehen Sie den Hebel A in die Position
„Fülldruck“.
►

Rollen Sie den weißen Schlauch
G ganz aus.
►

Schließen Sie den weißen Schlauch an das

Ventil des reparierten Reifens an.
►

Schließen Sie den Elektroanschluss des

Kompressors wieder an den 12
V-Anschluss des
Fahrzeugs an.
►

Starten Sie das Fahrzeug und lassen Sie den

Motor laufen.
Wenden Sie sich schnellstmöglich an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Informieren Sie den zuständigen Techniker
unbedingt darüber, dass Sie das Pannenset
verwendet haben. Nach der Inspektion kann
Ihnen der Techniker sagen, ob der Reifen

222

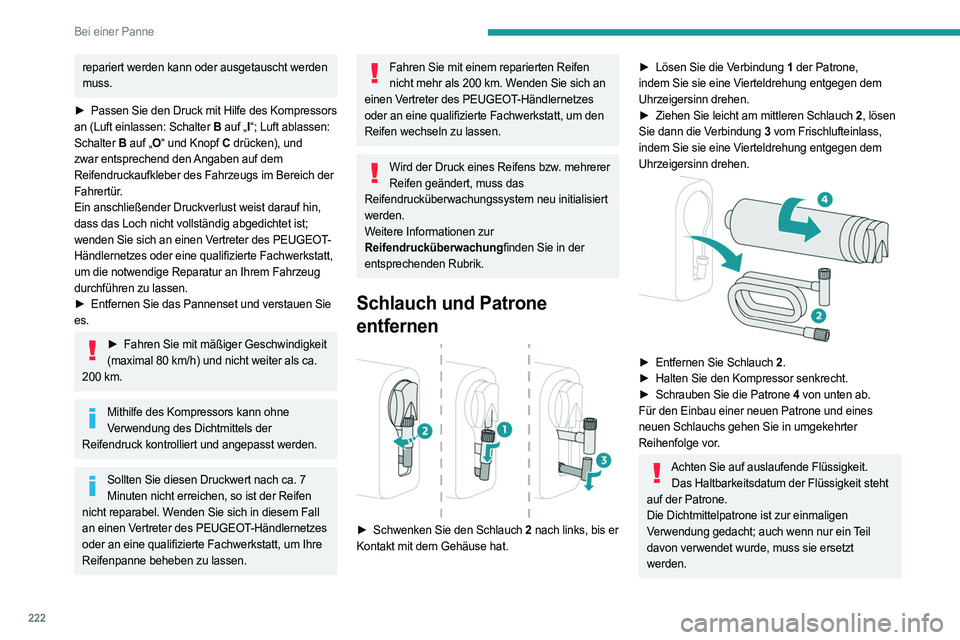

Bei einer Panne
repariert werden kann oder ausgetauscht werden
muss.
►

Passen Sie den Druck mit Hilfe des Kompressors

an (Luft einlassen: Schalter B auf „I“; Luft ablassen:
Schalter B auf „O “ und Knopf C drücken), und
zwar entsprechend den Angaben auf dem
Reifendruckaufkleber des Fahrzeugs im Bereich der
Fahrertür.
Ein anschließender Druckverlust weist darauf hin,
dass das Loch nicht vollständig abgedichtet ist;
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt,
um die notwendige Reparatur an Ihrem Fahrzeug
durchführen zu lassen.
►

Entfernen Sie das Pannenset und verstauen Sie

es.
► Fahren Sie mit mäßiger Geschwindigkeit
(maximal 80 km/h) und nicht weiter als ca.
200

km.
Mithilfe des Kompressors kann ohne Verwendung des Dichtmittels der
Reifendruck kontrolliert und angepasst werden.
Sollten Sie diesen Druckwert nach ca. 7 Minuten nicht erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich in diesem Fall
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
Fahren Sie mit einem reparierten Reifen nicht mehr als 200 km. Wenden Sie sich an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt, um den
Reifen wechseln zu lassen.
Wird der Druck eines Reifens bzw. mehrerer Reifen geändert, muss das
Reifendrucküberwachungssystem neu initialisiert
werden.
Weitere Informationen zur
Reifendrucküberwachungfinden Sie in der
entsprechenden Rubrik.
Schlauch und Patrone
entfernen


► Schwenken Sie den Schlauch 2 nach links, bis er
Kontakt mit dem Gehäuse hat.
► Lösen Sie die V erbindung 1 der Patrone,
indem Sie sie eine Vierteldrehung entgegen dem
Uhrzeigersinn drehen.
►

Ziehen Sie leicht am mittleren Schlauch
2, lösen
Sie dann die Verbindung 3 vom Frischlufteinlass,
indem Sie sie eine Vierteldrehung entgegen dem
Uhrzeigersinn drehen.


► Entfernen Sie Schlauch 2.
► Halten Sie den Kompressor senkrecht.
►

Schrauben Sie die Patrone
4 von unten ab.
Für den Einbau einer neuen Patrone und eines
neuen Schlauchs gehen Sie in umgekehrter
Reihenfolge vor.
Achten Sie auf auslaufende Flüssigkeit. Das Haltbarkeitsdatum der Flüssigkeit steht
auf der Patrone.
Die Dichtmittelpatrone ist zur einmaligen
Verwendung gedacht; auch wenn nur ein Teil
davon verwendet wurde, muss sie ersetzt
werden.
