Fahren und Bedienung 41

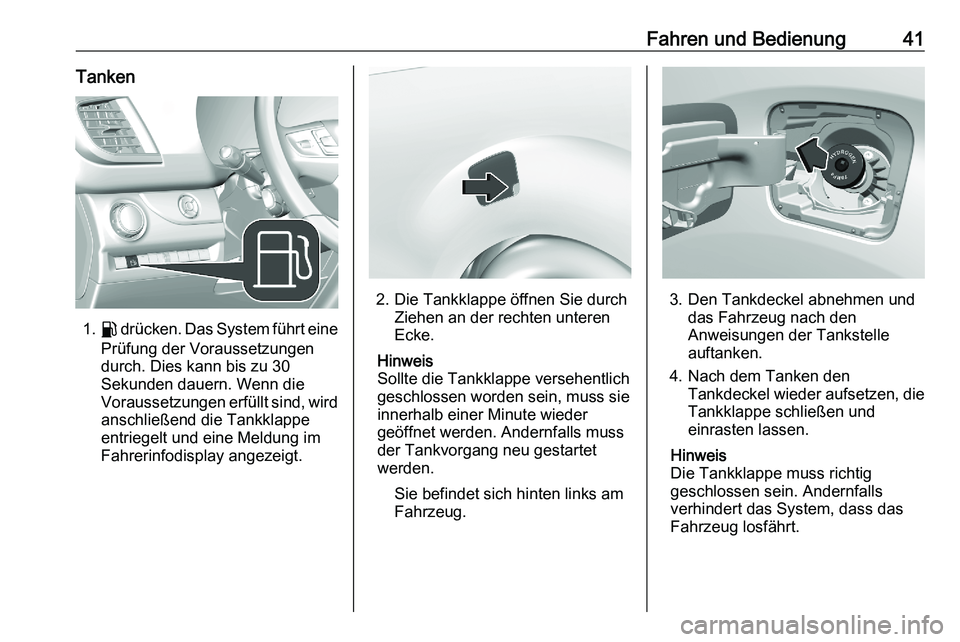

Tanken 1.
r drücken. Das System führt eine
Prüfung der Voraussetzungen
durch. Dies kann bis zu 30
Sekunden dauern. Wenn die
Voraussetzungen erfüllt sind, wirdanschließend die Tankklappe
entriegelt und eine Meldung im
Fahrerinfodisplay angezeigt. 2. Die Tankklappe öffnen Sie durch
Ziehen an der rechten unteren
Ecke.
Hinweis
Sollte die Tankklappe versehentlich
geschlossen worden sein, muss sie
innerhalb einer Minute wieder
geöffnet werden. Andernfalls muss
der Tankvorgang neu gestartet
werden.
Sie befindet sich hinten links am
Fahrzeug. 3. Den Tankdeckel abnehmen und
das Fahrzeug nach den
Anweisungen der Tankstelle
auftanken.
4.

Nach dem Tanken den
Tankdeckel wieder aufsetzen, die Tankklappe schließen und
einrasten lassen.
Hinweis
Die Tankklappe muss richtig
geschlossen sein. Andernfalls
verhindert das System, dass das
Fahrzeug losfährt.

42 Fahrzeugwartung
Fahrzeugwartung
Fahrzeugüberprüfungen ..............42
Kühlmittel Brennstoffzelle ..........42
Kühlmittel ................................... 42
Elektrische Anlage .......................43
Sicherungen .............................. 43
Sicherungskasten im Motorraum ................................ 44
Wagenwerkzeug ..........................45
Räder und Reifen ........................46
Reserverad ................................ 46
Starthilfe ....................................... 46 Fahrzeugüberprüfun‐
gen
Kühlmittel Brennstoffzelle
Kühlmittelspiegel Achtung
Der Kühlmittelbehälter kann
Spuren von Wasserstoff
enthalten. Das ist normal.
Die Verwendung eines falschen
Kühlmittels
kann schwerwiegende
Schäden am
Brennstoffzellensystem
verursachen. Nur geschultes
Servicepersonal darf den
Kühlmittelbehälter öffnen und
Kühlmittel nachfüllen. Achtung
Ein niedriger Kühlmittelstand kann
Schäden am
Brennstoffzellensystem
verursachen. Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der
Markierung
MIN liegen. Wenn der
Kühlmittelspiegel zu niedrig ist, an
eine Werkstatt wenden.
Kühlmittel Das werkseitig eingefüllte Kühlmittel
bietet Gefrierschutz bis ca. -37 °C

. Achtung
Nur zugelassene
Frostschutzmittel verwenden.

Fahrzeugwartung 43

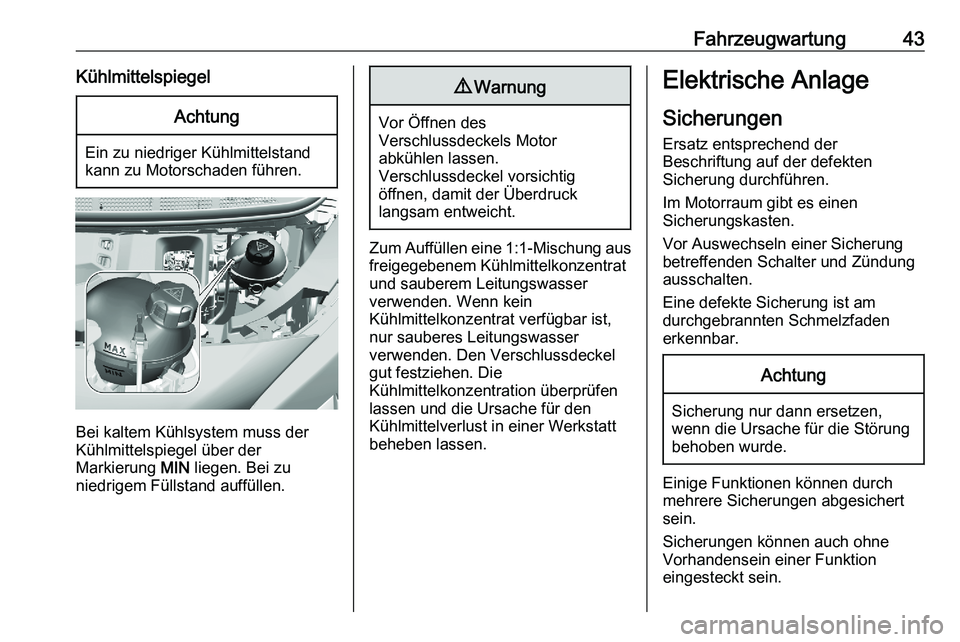

Kühlmittelspiegel Achtung
Ein zu niedriger Kühlmittelstand
kann zu Motorschaden führen. Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der
Markierung
MIN liegen. Bei zu
niedrigem Füllstand auffüllen. 9
Warnung Vor Öffnen des
Verschlussdeckels Motor
abkühlen lassen.
Verschlussdeckel vorsichtig
öffnen, damit der Überdruck
langsam entweicht.
Zum Auffüllen eine 1:1-Mischung aus
freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser
verwenden. Wenn kein
Kühlmittelkonzentrat verfügbar ist,
nur sauberes Leitungswasser
verwenden. Den Verschlussdeckel
gut festziehen. Die
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den
Kühlmittelverlust in einer Werkstatt
beheben lassen. Elektrische Anlage
Sicherungen Ersatz entsprechend der
Beschriftung auf der defekten
Sicherung durchführen.
Im Motorraum gibt es einen
Sicherungskasten.
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am
durchgebrannten Schmelzfaden
erkennbar. Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion
eingesteckt sein.

44 Fahrzeugwartung

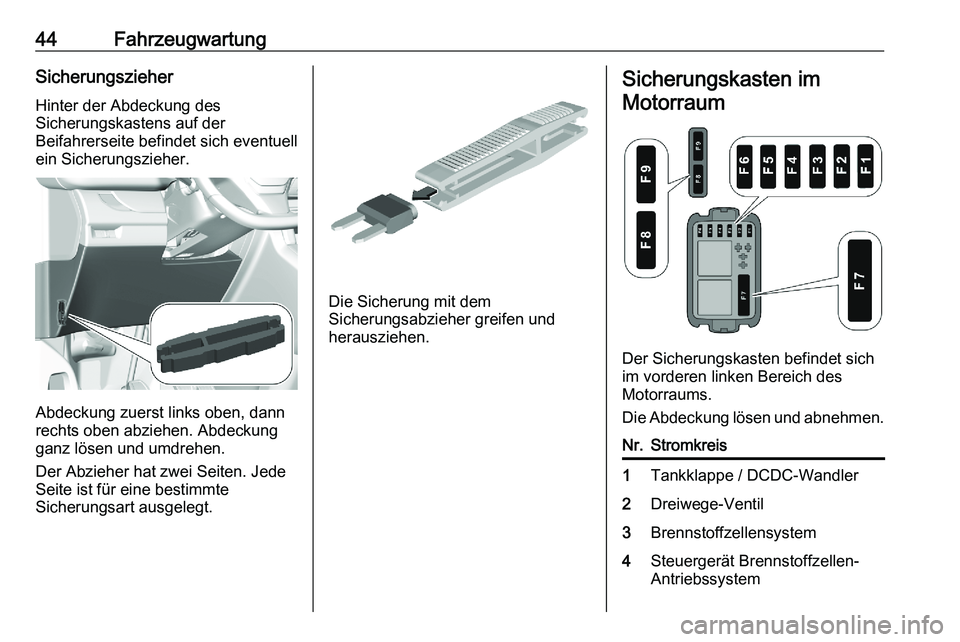

Sicherungszieher Hinter der Abdeckung des
Sicherungskastens auf der
Beifahrerseite befindet sich eventuell
ein Sicherungszieher. Abdeckung zuerst links oben, dann
rechts oben abziehen. Abdeckung
ganz lösen und umdrehen.
Der Abzieher hat zwei Seiten. Jede
Seite ist für eine bestimmte
Sicherungsart ausgelegt. Die Sicherung mit dem
Sicherungsabzieher greifen und
herausziehen. Sicherungskasten im
Motorraum Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die
Abdeckung lösen und abnehmen.
Nr. Stromkreis
1 Tankklappe / DCDC-Wandler
2 Dreiwege-Ventil
3 Brennstoffzellensystem
4 Steuergerät Brennstoffzellen-
Antriebssystem

Fahrzeugwartung 45

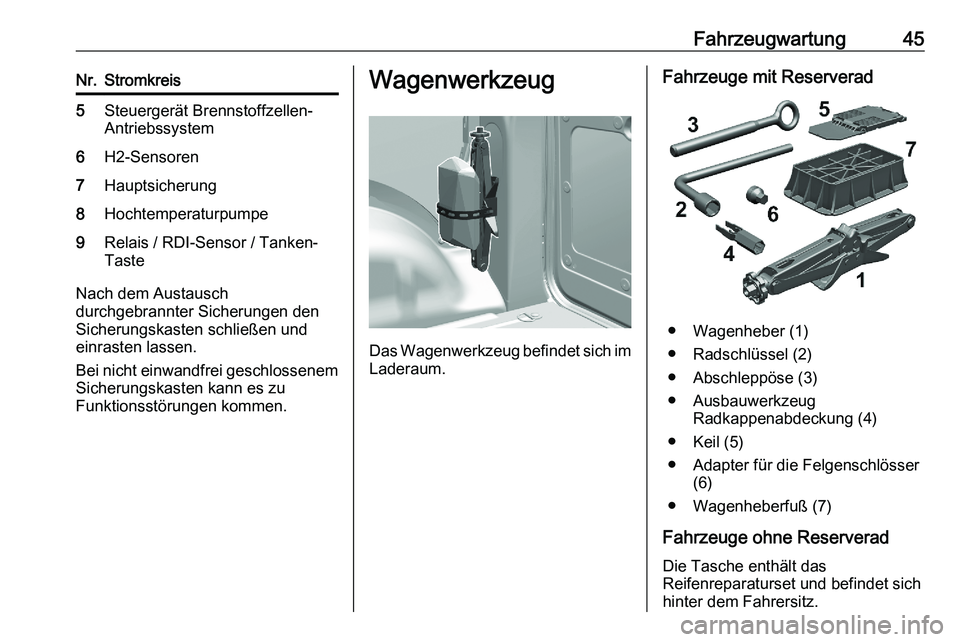

Nr. Stromkreis
5 Steuergerät Brennstoffzellen-
Antriebssystem
6 H2-Sensoren
7 Hauptsicherung
8 Hochtemperaturpumpe
9 Relais / RDI-Sensor / Tanken-
Taste Nach dem Austausch
durchgebrannter Sicherungen den
Sicherungskasten schließen und
einrasten lassen.
Bei
nicht einwandfrei geschlossenem
Sicherungskasten kann es zu
Funktionsstörungen kommen. Wagenwerkzeug
Das Wagenwerkzeug befindet sich im
Laderaum. Fahrzeuge mit Reserverad
● Wagenheber (1)
●

Radschlüssel (2)
● Abschleppöse (3)
● Ausbauwerkzeug Radkappenabdeckung (4)
● Keil (5)
● Adapter für die Felgenschlösser (6)
● Wagenheberfuß (7)
Fahrzeuge ohne Reserverad Die Tasche enthält das
Reifenreparaturset und befindet sich
hinter dem Fahrersitz.

46 Fahrzeugwartung

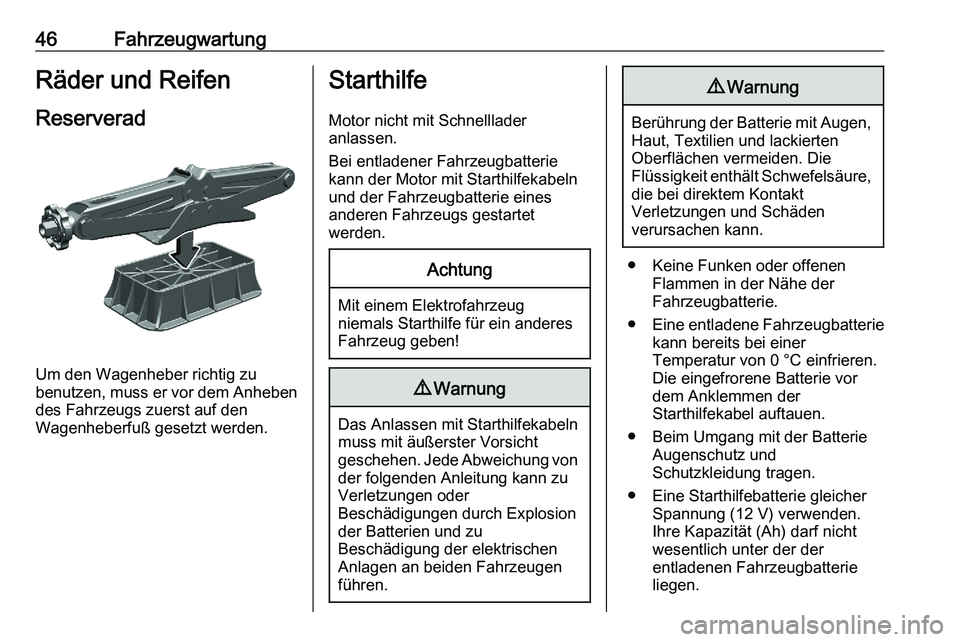

Räder und Reifen Reserverad Um den Wagenheber richtig zu
benutzen,
muss er vor dem Anheben
des Fahrzeugs zuerst auf den
Wagenheberfuß gesetzt werden. Starthilfe
Motor nicht mit Schnelllader
anlassen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines
anderen Fahrzeugs gestartet
werden. Achtung
Mit einem Elektrofahrzeug
niemals Starthilfe für ein anderes
Fahrzeug geben! 9
Warnung Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen.

Jede Abweichung von
der folgenden Anleitung kann zu
Verletzungen oder
Beschädigungen durch Explosion
der Batterien und zu
Beschädigung der elektrischen
Anlagen an beiden Fahrzeugen
führen. 9
Warnung Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Flüssigkeit

enthält Schwefelsäure,
die bei direktem Kontakt
Verletzungen und Schäden
verursachen kann. ● Keine Funken oder offenen
Flammen in der Nähe der
Fahrzeugbatterie.
● Eine

entladene Fahrzeugbatterie
kann bereits bei einer
Temperatur von 0 °C einfrieren.
Die eingefrorene Batterie vor
dem Anklemmen der
Starthilfekabel auftauen.
● Beim Umgang mit der Batterie Augenschutz und
Schutzkleidung tragen.
● Eine Starthilfebatterie gleicher Spannung (12 V) verwenden.
Ihre Kapazität (Ah) darf nicht
wesentlich unter der der
entladenen Fahrzeugbatterie
liegen.

Fahrzeugwartung 47

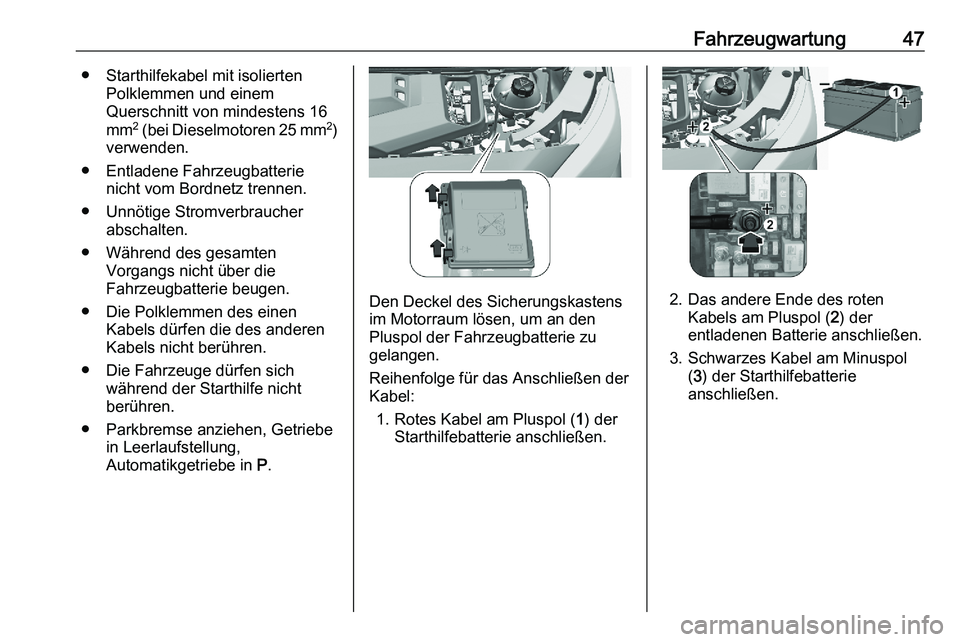

● Starthilfekabel mit isolierten Polklemmen und einem
Querschnitt von mindestens 16
mm 2

(bei Dieselmotoren 25 mm 2
)
verwenden.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucher abschalten.
● Während des gesamten Vorgangs nicht über die
Fahrzeugbatterie beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Leerlaufstellung,
Automatikgetriebe in P. Den Deckel des Sicherungskastens
im Motorraum lösen, um an den
Pluspol der Fahrzeugbatterie zu
gelangen.
Reihenfolge für das Anschließen der
Kabel:
1.

Rotes Kabel am Pluspol ( 1) der
Starthilfebatterie anschließen. 2. Das andere Ende des roten
Kabels am Pluspol ( 2) der
entladenen Batterie anschließen.
3.
Schwarzes Kabel am Minuspol
(3) der Starthilfebatterie
anschließen.

48 Fahrzeugwartung

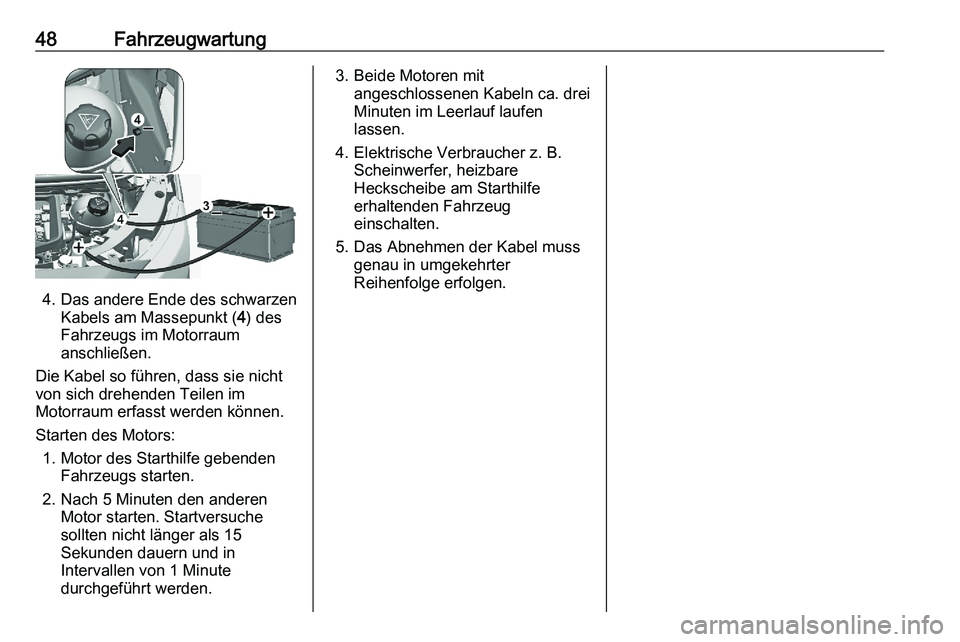

4. Das andere Ende des schwarzen
Kabels am Massepunkt ( 4) des
Fahrzeugs im Motorraum
anschließen.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im
Motorraum erfasst werden können.
Starten des Motors: 1.
Motor des Starthilfe gebenden
Fahrzeugs starten.
2. Nach 5 Minuten den anderen Motor starten. Startversuche
sollten nicht länger als 15
Sekunden dauern und in
Intervallen von 1 Minute
durchgeführt werden. 3. Beide Motoren mit
angeschlossenen Kabeln ca. drei
Minuten im Leerlauf laufen
lassen.
4.

Elektrische Verbraucher z. B.
Scheinwerfer, heizbare
Heckscheibe am Starthilfe
erhaltenden Fahrzeug
einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter
Reihenfolge erfolgen.
