2023 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

15
Instrumenti

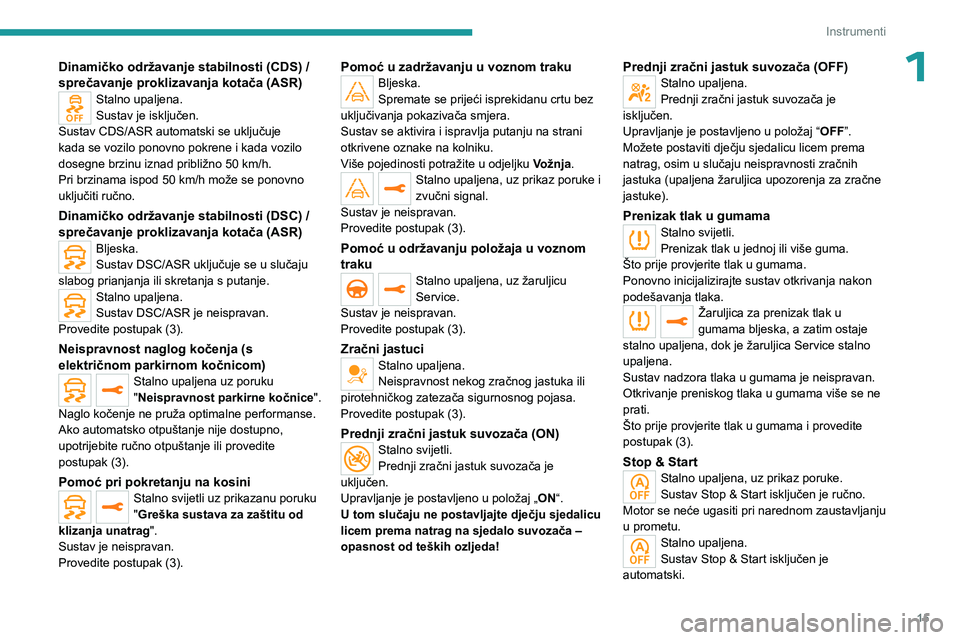

1Dinamičko održavanje stabilnosti (CDS) /
sprečavanje proklizavanja kotača (ASR)
Stalno upaljena.
Sustav je isključen.
Sustav CDS/ASR automatski se uključuje
kada se vozilo ponovno pokrene i kada vozilo
dosegne brzinu iznad približno 50 km/h.
Pri brzinama ispod 50
km/h može se ponovno
uključiti ručno.
Dinamičko održavanje stabilnosti (DSC) /
sprečavanje proklizavanja kotača (ASR)
Bljeska.
Sustav DSC/ASR uključuje se u slučaju
slabog prianjanja ili skretanja s putanje.
Stalno upaljena.
Sustav DSC/ASR je neispravan.
Provedite postupak (3).
Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno upaljena uz poruku
"Neispravnost parkirne kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku
"Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Pomoć u zadržavanju u voznom trakuBljeska.
Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se aktivira i ispravlja putanju na strani
otkrivene oznake na kolniku.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno upaljena, uz prikaz poruke i
zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena, uz žaruljicu
Service.
Sustav je neispravan.
Provedite postupak (3).
Zračni jastuciStalno upaljena.
Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Prednji zračni jastuk suvozača (ON)Stalno svijetli.
Prednji zračni jastuk suvozača je
uključen.
Upravljanje je postavljeno u položaj „ ON“.
U tom slučaju ne postavljajte dječju sjedalicu
licem prema natrag na sjedalo suvozača –
opasnost od teških ozljeda!
Prednji zračni jastuk suvozača (OFF)Stalno upaljena.
Prednji zračni jastuk suvozača je
isključen.
Upravljanje je postavljeno u položaj “ OFF”.
Možete postaviti dječju sjedalicu licem prema
natrag, osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Prenizak tlak u gumamaStalno svijetli.
Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Ponovno inicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u
gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).
Stop & StartStalno upaljena, uz prikaz poruke.
Sustav Stop & Start isključen je ručno.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu.
Stalno upaljena.
Sustav Stop & Start isključen je
automatski.

16
Instrumenti

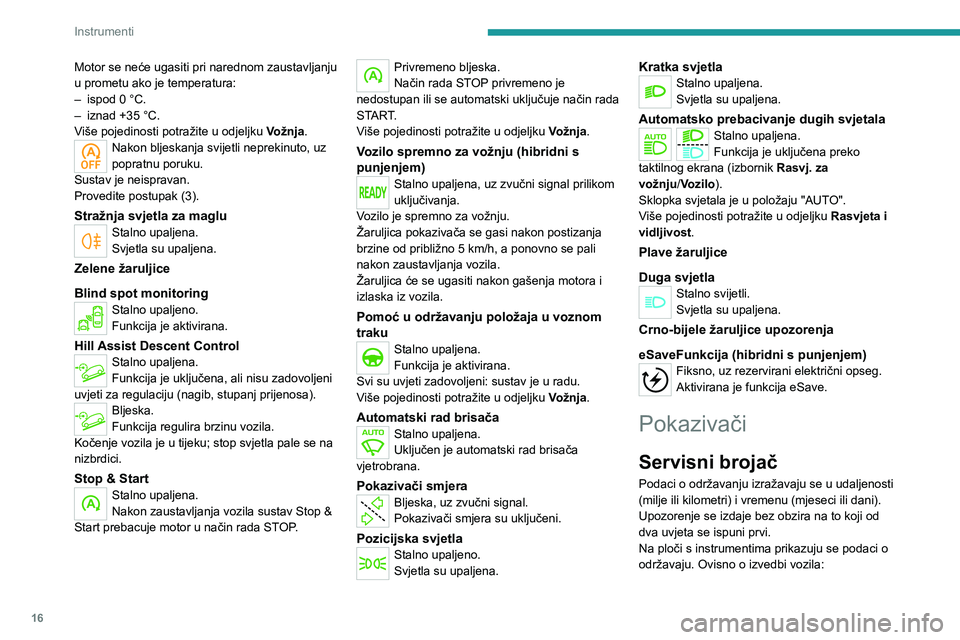

Motor se neće ugasiti pri narednom zaustavljanju
u prometu ako je temperatura:
–
ispod 0 °C.
–


iznad +35 °C.
V

iše pojedinosti potražite u odjeljku Vožnja.
Nakon bljeskanja svijetli neprekinuto, uz
popratnu poruku.
Sustav je neispravan.
Provedite postupak (3).
Stražnja svjetla za magluStalno upaljena.
Svjetla su upaljena.
Zelene žaruljice
Blind spot monitoring
Stalno upaljeno.
Funkcija je aktivirana.
Hill Assist Descent ControlStalno upaljena.
Funkcija je uključena, ali nisu zadovoljeni
uvjeti za regulaciju (nagib, stupanj prijenosa).
Bljeska.
Funkcija regulira brzinu vozila.
Kočenje vozila je u tijeku; stop svjetla pale se na
nizbrdici.
Stop & StartStalno upaljena.
Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno bljeska.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Više pojedinosti potražite u odjeljku Vožnja.
Vozilo spremno za vožnju (hibridni s
punjenjem)
Stalno upaljena, uz zvučni signal prilikom
uključivanja.
Vozilo je spremno za vožnju.
Žaruljica pokazivača se gasi nakon postizanja
brzine od približno 5
km/h, a ponovno se pali
nakon zaustavljanja vozila.
Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena.
Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je u radu.
Više pojedinosti potražite u odjeljku Vožnja.
Automatski rad brisača
Stalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Pokazivači smjeraBljeska, uz zvučni signal.
Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljeno.
Svjetla su upaljena.
Kratka svjetlaStalno upaljena.
Svjetla su upaljena.
Automatsko prebacivanje dugih svjetalaStalno upaljena.
Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za
vožnju/Vozilo ).
Sklopka svjetala je u položaju "AUTO".
Više pojedinosti potražite u odjeljku Rasvjeta i
vidljivost .
Plave žaruljice
Duga svjetla
Stalno svijetli.
Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
eSaveFunkcija (hibridni s punjenjem)
Fiksno, uz rezervirani električni opseg.
Aktivirana je funkcija eSave.
Pokazivači
Servisni brojač
Podaci o održavanju izražavaju se u udaljenosti
(milje ili kilometri) i vremenu (mjeseci ili dani).
Upozorenje se izdaje bez obzira na to koji od
dva uvjeta se ispuni prvi.
Na ploči s instrumentima prikazuju se podaci o
održavaju. Ovisno o izvedbi vozila:

17
Instrumenti

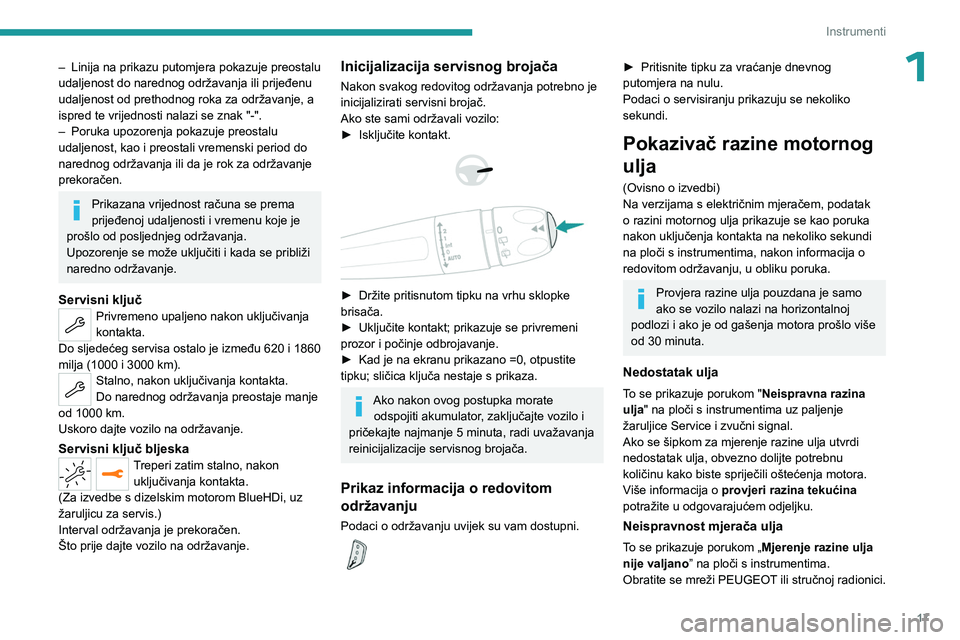

1– Linija na prikazu putomjera pokazuje preostalu
udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak "-".
–

Poruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok za održavanje
prekoračen.
Prikazana vrijednost računa se prema
prijeđenoj udaljenosti i vremenu koje je
prošlo od posljednjeg održavanja.
Upozorenje se može uključiti i kada se približi
naredno održavanje.
Servisni ključPrivremeno upaljeno nakon uključivanja
kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.
Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi, uz
žaruljicu za servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
Ako ste sami održavali vozilo:
►

Isključite kontakt.



► Držite pritisnutom tipku na vrhu sklopke
brisača.
►

Uključite kontakt; prikazuje se privremeni
prozor i počinje odbrojavanje.
►


Kad je na ekranu prikazano =0, otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Prikaz informacija o redovitom
održavanju
Podaci o održavanju uvijek su vam dostupni.
► Pritisnite tipku za vraćanje dnevnog
putomjera na nulu.
Podaci o servisiranju prikazuju se nekoliko
sekundi.
Pokazivač razine motornog
ulja
(Ovisno o izvedbi)
Na verzijama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se kao poruka
nakon uključenja kontakta na nekoliko sekundi
na ploči s instrumentima, nakon informacija o
redovitom održavanju, u obliku poruka.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Nedostatak ulja
To se prikazuje porukom " Neispravna razina
ulja" na ploči s instrumentima uz paljenje
žaruljice Service i zvučni signal.
Ako se šipkom za mjerenje razine ulja utvrdi
nedostatak ulja, obvezno dolijte potrebnu
količinu kako biste spriječili oštećenja motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Neispravnost mjerača ulja
To se prikazuje porukom „ Mjerenje razine ulja
nije valjano ” na ploči s instrumentima.
Obratite se mreži PEUGEOT ili stručnoj radionici.

18
Instrumenti

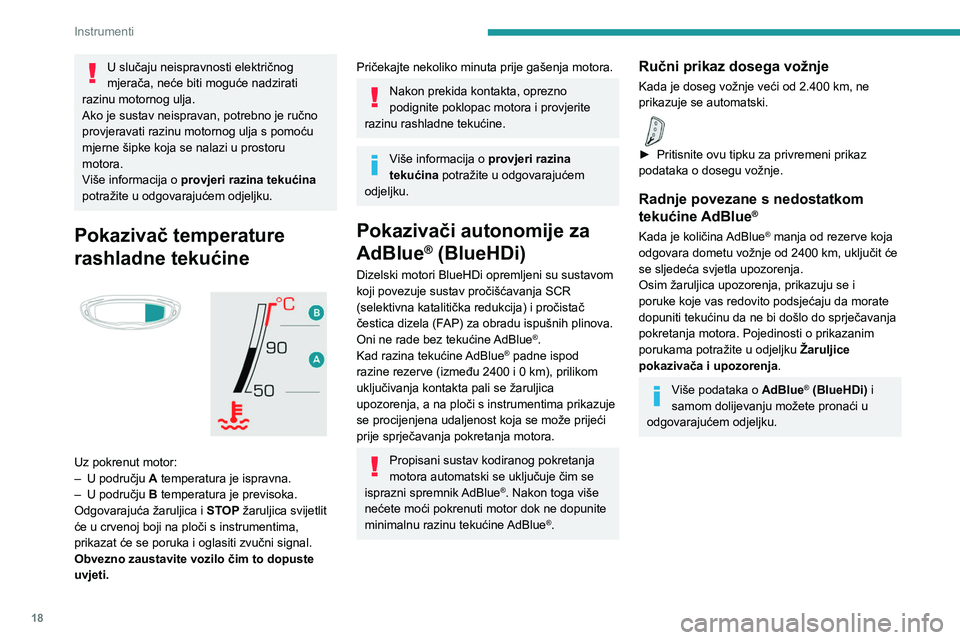

U slučaju neispravnosti električnog
mjerača, neće biti moguće nadzirati
razinu motornog ulja.
Ako je sustav neispravan, potrebno je ručno
provjeravati razinu motornog ulja s pomoću
mjerne šipke koja se nalazi u prostoru
motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Pokazivač temperature
rashladne tekućine


Uz pokrenut motor:
– U području A
temperatura je ispravna.
–

U području B

temperatura je previsoka.
Odgovarajuća žaruljica i STOP žaruljica svijetlit
će u crvenoj boji na ploči s instrumentima,
prikazat će se poruka i oglasiti zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije gašenja motora.
Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači autonomije za
AdBlue
® (BlueHDi)
Dizelski motori BlueHDi opremljeni su sustavom
koji povezuje sustav pročišćavanja SCR
(selektivna katalitička redukcija) i pročistač
čestica dizela (FAP) za obradu ispušnih plinova.
Oni ne rade bez tekućine AdBlue
®.
Kad razina tekućine AdBlue® padne ispod
razine rezerve (između 2400 i 0 km), prilikom
uključivanja kontakta pali se žaruljica
upozorenja, a na ploči s instrumentima prikazuje
se procijenjena udaljenost koja se može prijeći
prije sprječavanja pokretanja motora.
Propisani sustav kodiranog pokretanja
motora automatski se uključuje čim se
isprazni spremnik AdBlue
®. Nakon toga više
nećete moći pokrenuti motor dok ne dopunite
minimalnu razinu tekućine AdBlue
®.
Ručni prikaz dosega vožnje
Kada je doseg vožnje veći od 2.400 km, ne
prikazuje se automatski.

► Pritisnite ovu tipku za privremeni prikaz
podataka o dosegu vožnje.
Radnje povezane s nedostatkom
tekućine AdBlue®
Kada je količina AdBlue® manja od rezerve koja
odgovara dometu vožnje od 2400 km, uključit će
se sljedeća svjetla upozorenja.
Osim žaruljica upozorenja, prikazuju se i
poruke koje vas redovito podsjećaju da morate
dopuniti tekućinu da ne bi došlo do sprječavanja
pokretanja motora. Pojedinosti o prikazanim
porukama potražite u odjeljku Žaruljice
pokazivača i upozorenja .
Više podataka o AdBlue® (BlueHDi) i
samom dolijevanju možete pronaći u
odgovarajućem odjeljku.

19
Instrumenti

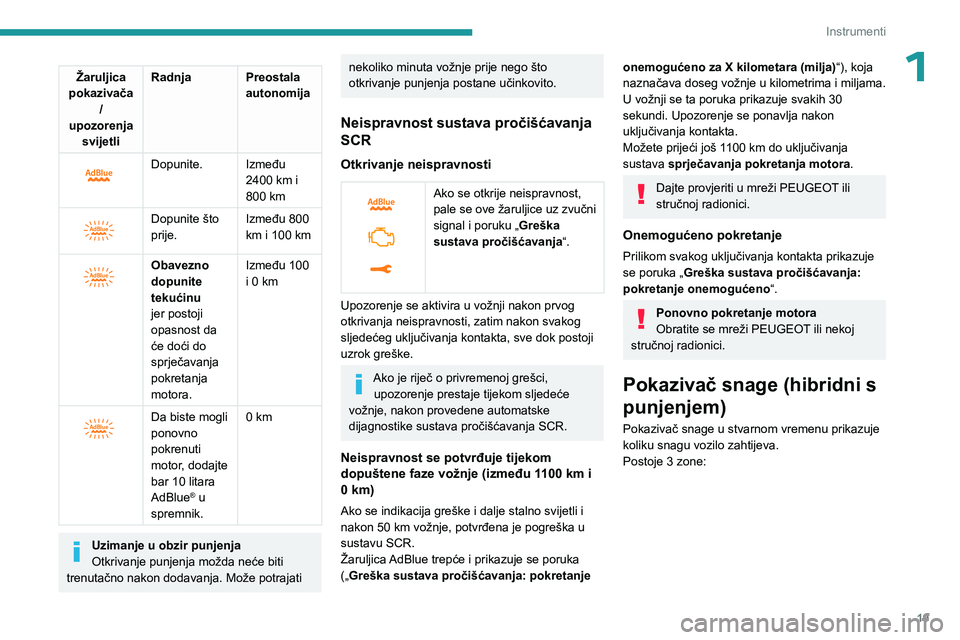

1Žaruljica
pokazivača /
upozorenja svijetli Radnja Preostala
autonomija


Dopunite. Između 2400 km i
800 km


Dopunite što
prije.Između 800
km i 100
km


Obavezno
dopunite
tekućinu
jer postoji
opasnost da
će doći do
sprječavanja
pokretanja
motora.Između 100
i 0 km


Da biste mogli
ponovno
pokrenuti
motor, dodajte
bar 10 litara
AdBlue
® u
spremnik. 0 km
Uzimanje u obzir punjenja
Otkrivanje punjenja možda neće biti
trenutačno nakon dodavanja. Može potrajati
nekoliko minuta vožnje prije nego što
otkrivanje punjenja postane učinkovito.
Neispravnost sustava pročišćavanja
SCR
Otkrivanje neispravnosti


Ako se otkrije neispravnost,
pale se ove žaruljice uz zvučni
signal i poruku „ Greška
sustava pročišćavanja “.
Upozorenje se aktivira u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, sve dok postoji
uzrok greške.
Ako je riječ o privremenoj grešci, upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene automatske
dijagnostike sustava pročišćavanja SCR.
Neispravnost se potvrđuje tijekom
dopuštene faze vožnje (između 1100 km i
0
km)
Ako se indikacija greške i dalje stalno svijetli i
nakon 50 km vožnje, potvrđena je pogreška u
sustavu SCR.
Žaruljica AdBlue trepće i prikazuje se poruka
(„Greška sustava pročišćavanja: pokretanje
onemogućeno za X kilometara (milja) “), koja
naznačava doseg vožnje u kilometrima i miljama.
U vožnji se ta poruka prikazuje svakih 30
sekundi. Upozorenje se ponavlja nakon
uključivanja kontakta.
Možete prijeći još 1100
km do uključivanja
sustava sprječavanja pokretanja motora.
Dajte provjeriti u mreži PEUGEOT ili
stručnoj radionici.
Onemogućeno pokretanje
Prilikom svakog uključivanja kontakta prikazuje
se poruka „Greška sustava pročišćavanja:
pokretanje onemogućeno “.
Ponovno pokretanje motora
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.

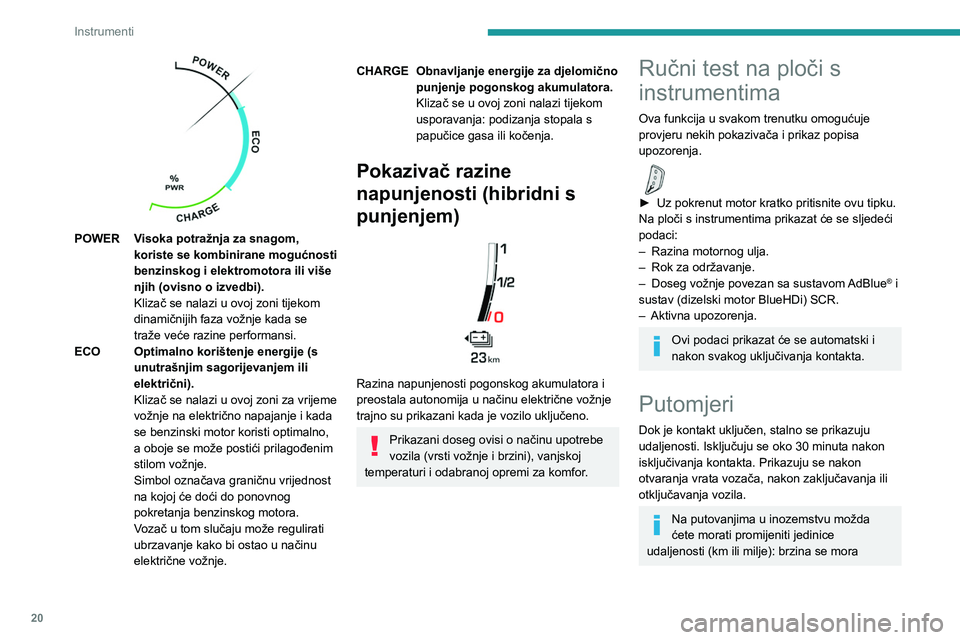

Pokazivač snage (hibridni s
punjenjem)
Pokazivač snage u stvarnom vremenu prikazuje
koliku snagu vozilo zahtijeva.
Postoje 3 zone:

20
Instrumenti

POWER Visoka potražnja za snagom, koriste se kombinirane mogućnosti
benzinskog i elektromotora ili više
njih (ovisno o izvedbi).
Klizač se nalazi u ovoj zoni tijekom
dinamičnijih faza vožnje kada se
traže veće razine performansi.
ECO Optimalno korištenje energije (s unutrašnjim sagorijevanjem ili
električni).
Klizač se nalazi u ovoj zoni za vrijeme
vožnje na električno napajanje i kada
se benzinski motor koristi optimalno,
a oboje se može postići prilagođenim
stilom vožnje.
Simbol označava graničnu vrijednost
na kojoj će doći do ponovnog
pokretanja benzinskog motora.
Vozač u tom slučaju može regulirati
ubrzavanje kako bi ostao u načinu
električne vožnje.
CHARGE Obnavljanje energije za djelomično punjenje pogonskog akumulatora.
Klizač se u ovoj zoni nalazi tijekom
usporavanja: podizanja stopala s
papučice gasa ili kočenja.
Pokazivač razine
napunjenosti (hibridni s
punjenjem)


Razina napunjenosti pogonskog akumulatora i
preostala autonomija u načinu električne vožnje
trajno su prikazani kada je vozilo uključeno.
Prikazani doseg ovisi o načinu upotrebe
vozila (vrsti vožnje i brzini), vanjskoj
temperaturi i odabranoj opremi za komfor.
Ručni test na ploči s
instrumentima
Ova funkcija u svakom trenutku omogućuje
provjeru nekih pokazivača i prikaz popisa
upozorenja.

► Uz pokrenut motor kratko pritisnite ovu tipku.
Na ploči s instrumentima prikazat će se sljedeći
podaci:
–

Razina motornog ulja.
–


Rok za održavanje.
–


Doseg vožnje povezan sa sustavom
AdBlue
® i
sustav (dizelski motor BlueHDi) SCR.
–

Aktivna upozorenja.
Ovi podaci prikazat će se automatski i
nakon svakog uključivanja kontakta.
Putomjeri
Dok je kontakt uključen, stalno se prikazuju
udaljenosti. Isključuju se oko 30 minuta nakon
isključivanja kontakta. Prikazuju se nakon
otvaranja vrata vozača, nakon zaključavanja ili
otključavanja vozila.
Na putovanjima u inozemstvu možda
ćete morati promijeniti jedinice
udaljenosti (km ili milje): brzina se mora

21
Instrumenti

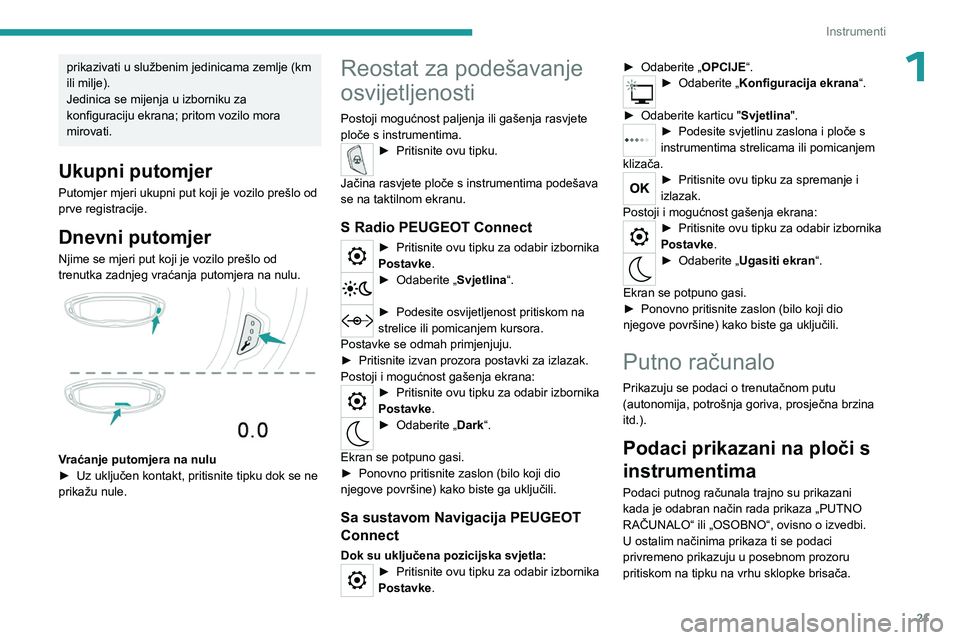

1prikazivati u službenim jedinicama zemlje (km
ili milje).
Jedinica se mijenja u izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati.
Ukupni putomjer
Putomjer mjeri ukupni put koji je vozilo prešlo od
prve registracije.
Dnevni putomjer
Njime se mjeri put koji je vozilo prešlo od
trenutka zadnjeg vraćanja putomjera na nulu.


Vraćanje putomjera na nulu
► Uz uključen kontakt, pritisnite tipku dok se ne
prikažu nule.
Reostat za podešavanje
osvijetljenosti
Postoji mogućnost paljenja ili gašenja rasvjete
ploče s instrumentima.
► Pritisnite ovu tipku.
Jačina rasvjete ploče s instrumentima podešava
se na taktilnom ekranu.
S Radio PEUGEOT Connect
► Pritisnite ovu tipku za odabir izbornika
Postavke .
► Odaberite „Svjetlina“.
► Podesite osvijetl jenost pritiskom na
strelice ili pomicanjem kursora.
Postavke se odmah primjenjuju.
►

Pritisnite izvan prozora postavki za izlazak.
Postoji i mogućnost gašenja ekrana:
► Pritisnite ovu tipku za odabir izbornika
Postavke .
► Odaberite „Dark“.
Ekran se potpuno gasi.
►

Ponovno pritisnite zaslon (bilo koji dio
njegove površine) kako biste ga uključili.
Sa sustavom Navigacija PEUGEOT
Connect
Dok su uključena pozicijska svjetla:► Pritisnite ovu tipku za odabir izbornika
Postavke . ►

Odaberite „
OPCIJE“.
► Odaberite
„Konfiguracija ekrana“.
►

Odaberite karticu " Svjetlina

".
► Podesite svjetlinu zaslona i ploče s
instrumentima strelicama ili pomicanjem
klizača.
► Pritisnite ovu tipku za spremanje i
izlazak.
Postoji i mogućnost gašenja ekrana:
► Pritisnite ovu tipku za odabir izbornika
Postavke .
► Odaberite „Ugasiti ekran“.
Ekran se potpuno gasi.
►

Ponovno pritisnite zaslon (bilo koji dio
njegove površine) kako biste ga uključili.
Putno računalo
Prikazuju se podaci o trenutačnom putu
(autonomija, potrošnja goriva, prosječna brzina
itd.).
Podaci prikazani na ploči s
instrumentima
Podaci putnog računala trajno su prikazani
kada je odabran način rada prikaza „PUTNO
RAČUNALO“ ili „OSOBNO“, ovisno o izvedbi.
U ostalim načinima prikaza ti se podaci
privremeno prikazuju u posebnom prozoru
pritiskom na tipku na vrhu sklopke brisača.

22
Instrumenti

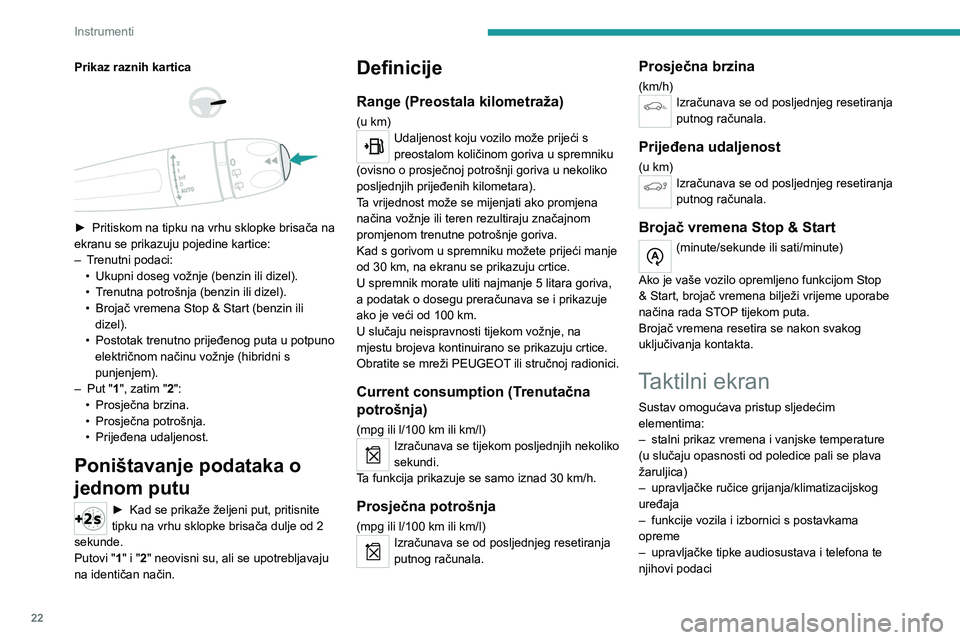

Prikaz raznih kartica



► Pritiskom na tipku na vrhu sklopke brisača na
ekranu se prikazuju pojedine kartice:
–

T
renutni podaci:
•

Ukupni doseg vožnje (benzin ili dizel).
•


T
renutna potrošnja (benzin ili dizel).
•

Brojač vremena Stop & Start (benzin ili
dizel).
•


Postotak trenutno prijeđenog puta u potpuno
električnom načinu vožnje (hibridni s
punjenjem).
–


Put "
1", zatim "2":
•

Prosječna brzina.
•


Prosječna potrošnja.
•


Prijeđena udaljenost.
Poništavanje podataka o
jednom putu
► Kad se prikaže željeni put, pritisnite
tipku na vrhu sklopke brisača dulje od 2
sekunde.
Putovi "
1" i "2" neovisni su, ali se upotrebljavaju
na identičan način.
Definicije
Range (Preostala kilometraža)
(u km)Udaljenost koju vozilo može prijeći s
preostalom količinom goriva u spremniku
(ovisno o prosječnoj potrošnji goriva u nekoliko
posljednjih prijeđenih kilometara).
Ta vrijednost može se mijenjati ako promjena
načina vožnje ili teren rezultiraju značajnom
promjenom trenutne potrošnje goriva.
Kad s gorivom u spremniku možete prijeći manje
od 30

km, na ekranu se prikazuju crtice.
U spremnik morate uliti najmanje 5 litara goriva,
a podatak o dosegu preračunava se i prikazuje
ako je veći od 100
km.
U slučaju neispravnosti tijekom vožnje, na
mjestu brojeva kontinuirano se prikazuju crtice.
Obratite se mreži PEUGEOT ili stručnoj radionici.
Current consumption (Trenutačna
potrošnja)
(mpg ili l/100 km ili km/l)Izračunava se tijekom posljednjih nekoliko
sekundi.
Ta funkcija prikazuje se samo iznad 30
km/h.
Prosječna potrošnja
(mpg ili l/100 km ili km/l)Izračunava se od posljednjeg resetiranja
putnog računala.
Prosječna brzina
(km/h)Izračunava se od posljednjeg resetiranja
putnog računala.
Prijeđena udaljenost
(u km)Izračunava se od posljednjeg resetiranja
putnog računala.
Brojač vremena Stop & Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno funkcijom Stop
& Start, brojač vremena bilježi vrijeme uporabe
načina rada STOP tijekom puta.
Brojač vremena resetira se nakon svakog
uključivanja kontakta.
Taktilni ekran
Sustav omogućava pristup sljedećim
elementima:
–
stalni prikaz vremena i vanjske temperature
(u slučaju opasnosti od poledice pali se plava
žaruljica)
–


upravljačke ručice grijanja/klimatizacijskog
uređaja
–


funkcije vozila i izbornici s postavkama
opreme
–


upravljačke tipke audiosustava i telefona te
njihovi podaci
