2023 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

215
U slučaju kvara

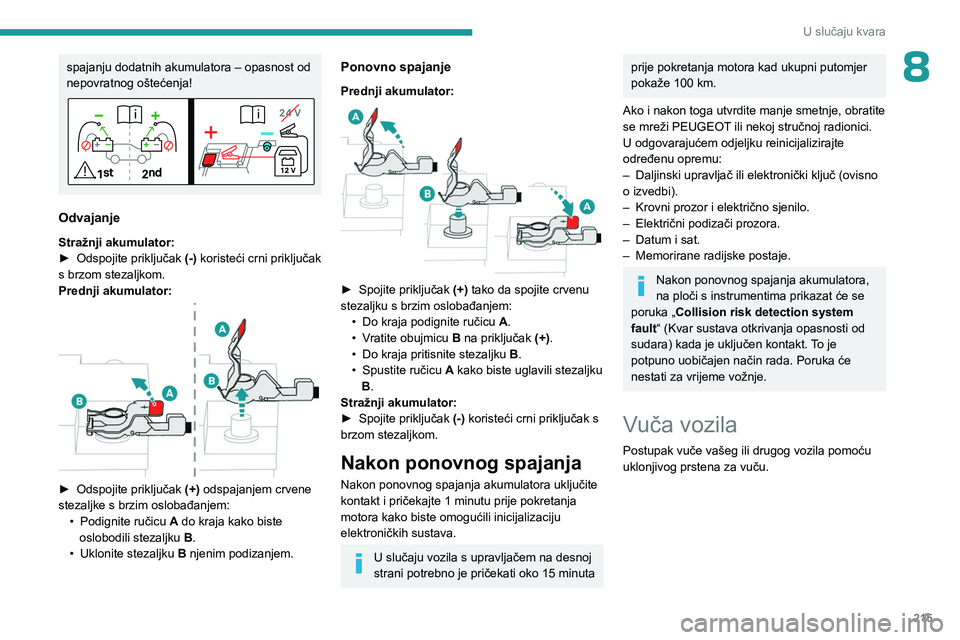

8spajanju dodatnih akumulatora – opasnost od
nepovratnog oštećenja!
Odvajanje
Stražnji akumulator:
► Odspojite priključak (-)
koristeći crni priključak
s brzom stezaljkom.
Prednji akumulator:


► Odspojite priključak (+) odspajanjem crvene
stezaljke s brzim oslobađanjem: •

Podignite ručicu A

do kraja kako biste
oslobodili stezaljku B.
•

Uklonite stezaljku B

njenim podizanjem.
Ponovno spajanje
Prednji akumulator:

► Spojite priključak (+) tako da spojite crvenu
stezaljku s brzim oslobađanjem: •

Do kraja podignite ručicu

A
.
•

V
ratite obujmicu B na priključak (+).
•

Do kraja pritisnite stezaljku B

.
•

Spustite ručicu
A kako biste uglavili stezaljku
B.
Stražnji akumulator:
►

Spojite priključak (-)

koristeći crni priključak s
brzom stezaljkom.
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora uključite
kontakt i pričekajte 1 minutu prije pokretanja
motora kako biste omogućili inicijalizaciju
elektroničkih sustava.
U slučaju vozila s upravljačem na desnoj
strani potrebno je pričekati oko 15 minuta
prije pokretanja motora kad ukupni putomjer
pokaže 100 km.
Ako i nakon toga utvrdite manje smetnje, obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
U odgovarajućem odjeljku reinicijalizirajte
određenu opremu:
–

Daljinski upravljač ili elektronički ključ (ovisno
o izvedbi).
–


Krovni prozor i električno sjenilo.
–


Električni podizači prozora.
–


Datum i sat.
–


Memorirane radijske postaje.
Nakon ponovnog spajanja akumulatora,
na ploči s instrumentima prikazat će se
poruka „Collision risk detection system
fault“ (Kvar sustava otkrivanja opasnosti od
sudara) kada je uključen kontakt. To je
potpuno uobičajen način rada. Poruka će
nestati za vrijeme vožnje.
Vuča vozila
Postupak vuče vašeg ili drugog vozila pomoću
uklonjivog prstena za vuču.

216
U slučaju kvara

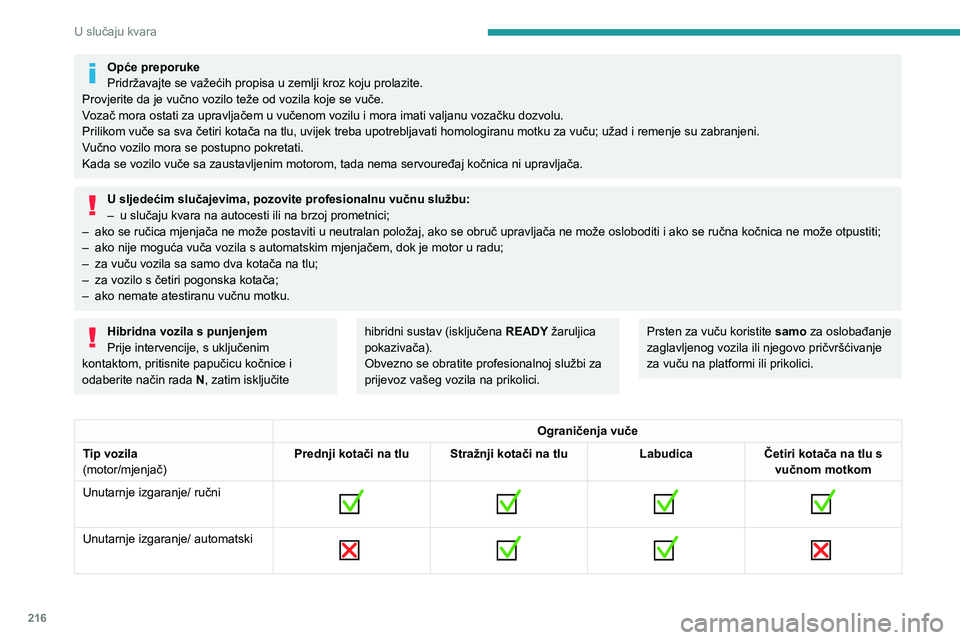

Opće preporuke
Pridržavajte se važećih propisa u zemlji kroz koju prolazite.
Provjerite da je vučno vozilo teže od vozila koje se vuče.
Vozač mora ostati za upravljačem u vučenom vozilu i mora imati valjanu vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu, uvijek treba upotrebljavati homologiranu motku za vuču; užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče sa zaustavljenim motorom, tada nema servouređaj kočnica ni upravljača.
U sljedećim slučajevima, pozovite profesionalnu vučnu službu:
– u slučaju kvara na autocesti ili na brzoj prometnici;
–

ako se ručica mjenjača ne može postaviti u neutralan položaj, ako se obruč upravljača ne može osloboditi i ako se ručna kočnica ne može otpustiti;
–


ako nije moguća vuča vozila s automatskim mjenjačem, dok je motor u radu;
–


za vuču vozila sa samo dva kotača na tlu;
–


za vozilo s četiri pogonska kotača;
–


ako nemate atestiranu vučnu motku.
Hibridna vozila s punjenjem
Prije intervencije, s uključenim
kontaktom, pritisnite papučicu kočnice i
odaberite način rada N, zatim isključite hibridni sustav (isključena READY žaruljica
pokazivača).
Obvezno se obratite profesionalnoj službi za
prijevoz vašeg vozila na prikolici.Prsten za vuču koristite samo za oslobađanje
zaglavljenog vozila ili njegovo pričvršćivanje
za vuču na platformi ili prikolici.
Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu Stražnji kotači na tlu
LabudicaČetiri kotača na tlu s
vučnom motkom
Unutarnje izgaranje/ ručni


Unutarnje izgaranje/ automatski

217
U slučaju kvara

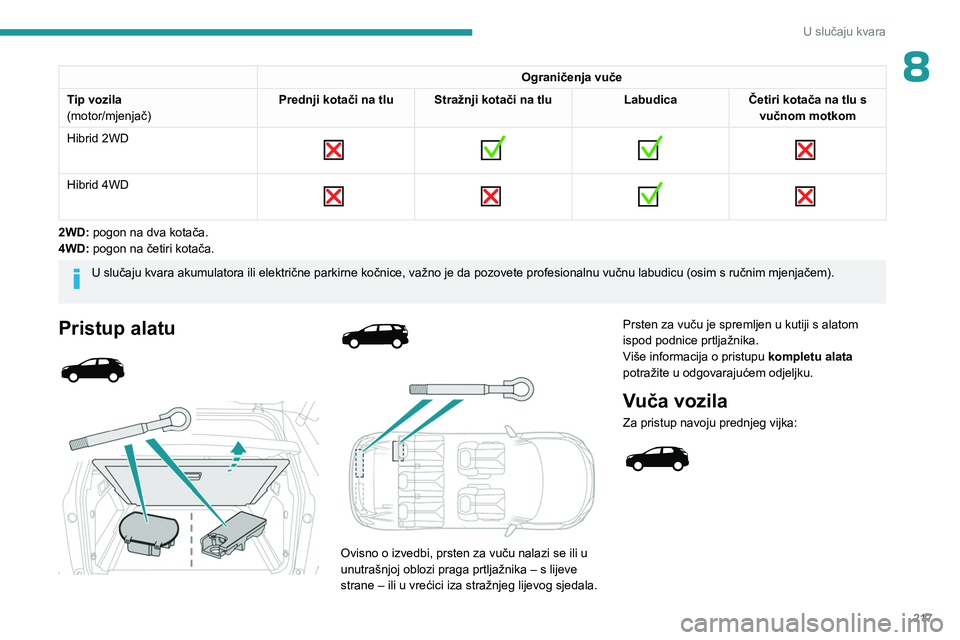

8Ograničenja vuče
Tip vozila
(motor/mjenjač) Prednji kotači na tlu Stražnji kotači na tlu
LabudicaČetiri kotača na tlu s
vučnom motkom
Hibrid 2WD


Hibrid 4WD

2WD: pogon na dva kotača.
4WD: pogon na četiri kotača.
U slučaju kvara akumulatora ili električne parkirne kočnice, važno je da p
ozovete profesionalnu vučnu labudicu (osim s ručnim mjenjačem).
Pristup alatu







Ovisno o izvedbi, prsten za vuču nalazi se ili u
unutrašnjoj oblozi praga prtljažnika – s lijeve
strane – ili u vrećici iza stražnjeg lijevog sjedala. Prsten za vuču je spremljen u kutiji s alatom
ispod podnice prtljažnika.
Više informacija o pristupu
kompletu alata
potražite u odgovarajućem odjeljku.
Vuča vozila
Za pristup navoju prednjeg vijka:

218
U slučaju kvara

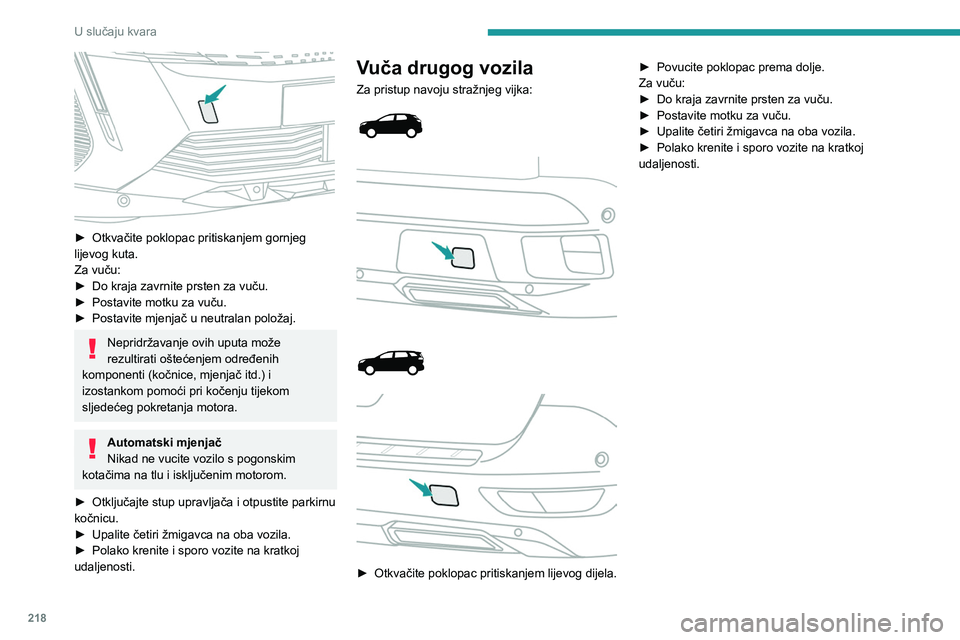

► Otkvačite poklopac pritiskanjem gornjeg
lijevog kuta.
Za vuču:
►

Do kraja zavrnite prsten za vuču.
►


Postavite motku za vuču.
►


Postavite mjenjač u neutralan položaj.
Nepridržavanje ovih uputa može
rezultirati oštećenjem određenih
komponenti (kočnice, mjenjač itd.) i
izostankom pomoći pri kočenju tijekom
sljedećeg pokretanja motora.
Automatski mjenjač
Nikad ne vucite vozilo s pogonskim
kotačima na tlu i isključenim motorom.
►

Otključajte stup upravljača i otpustite parkirnu
kočnicu.
►


Upalite četiri žmigavca na oba vozila.
►


Polako krenite i sporo vozite na kratkoj
udaljenosti.
Vuča drugog vozila
Za pristup navoju stražnjeg vijka:







► Otkvačite poklopac pritiskanjem lijevog dijela. ►
Povucite poklopac prema dolje.
Za vuču:
►

Do kraja zavrnite prsten za vuču.
►

Postavite motku za vuču.
►

Upalite četiri žmigavca na oba vozila.
►

Polako krenite i sporo vozite na kratkoj
udaljenosti.

219
Tehnički podaci

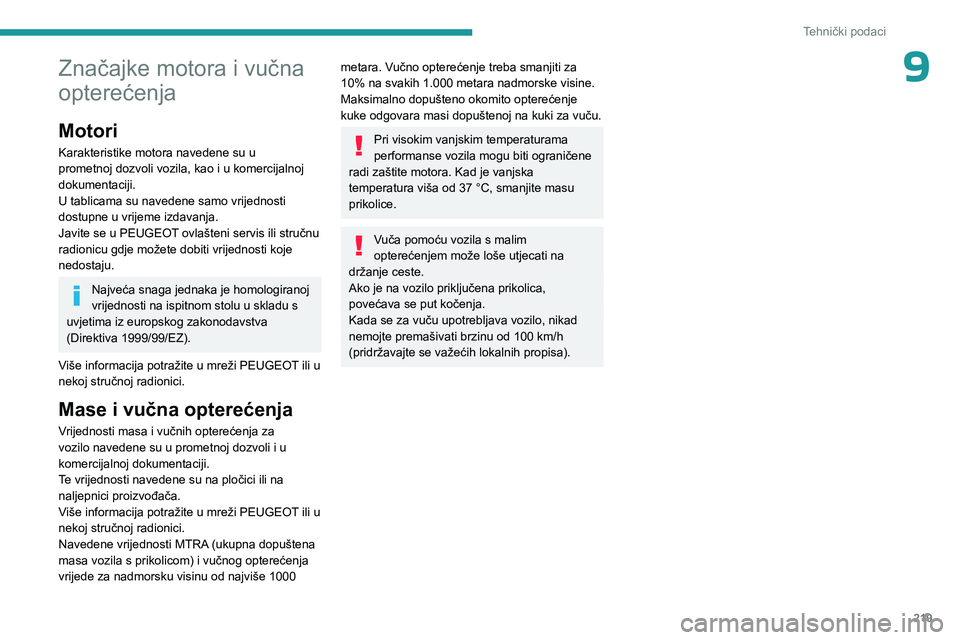

9Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.
U tablicama su navedene samo vrijednosti
dostupne u vrijeme izdavanja.
Javite se u PEUGEOT ovlašteni servis ili stručnu
radionicu gdje možete dobiti vrijednosti koje
nedostaju.
Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Više informacija potražite u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Navedene vrijednosti MTRA (ukupna dopuštena
masa vozila s prikolicom) i vučnog opterećenja
vrijede za nadmorsku visinu od najviše 1000
metara. Vučno opterećenje treba smanjiti za
10% na svakih 1.000 metara nadmorske visine.
Maksimalno dopušteno okomito opterećenje
kuke odgovara masi dopuštenoj na kuki za vuču.
Pri visokim vanjskim temperaturama
performanse vozila mogu biti ograničene
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Vuča pomoću vozila s malim
opterećenjem može loše utjecati na
držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100
km/h
(pridržavajte se važećih lokalnih propisa).

220
Tehnički podaci

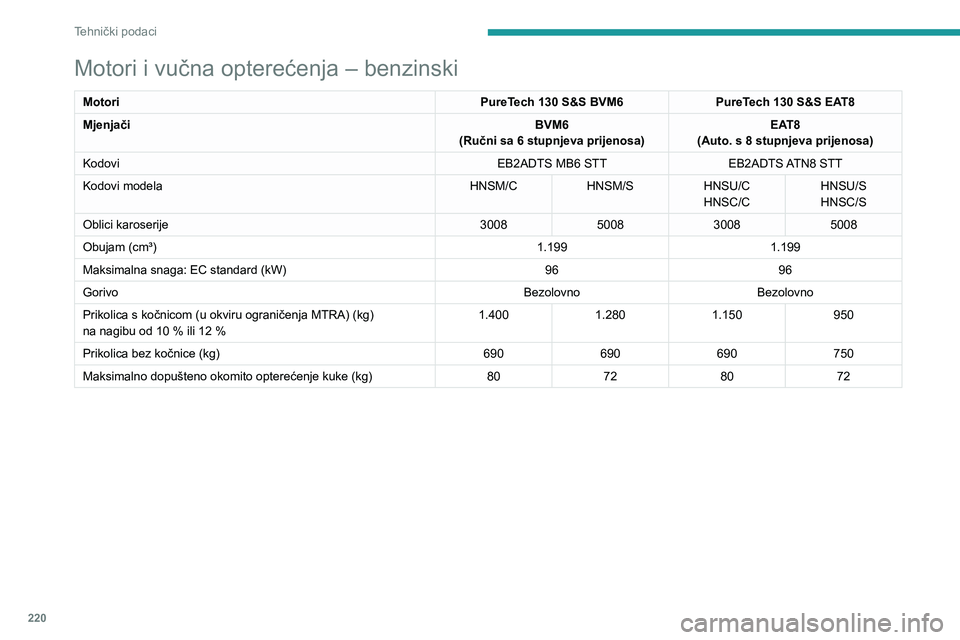

Motori i vučna opterećenja – benzinski
MotoriPureTech 130 S&S BVM6PureTech 130 S&S EAT8
Mjenjači BVM6
(Ručni sa 6 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi EB2ADTS MB6 STTEB2ADTS ATN8 STT
Kodovi modela HNSM/CHNSM/SHNSU/C
HNSC/CHNSU/S
HNSC/S
Oblici karoserije 3008500830085008
Obujam (cm³) 1.1991.199
Maksimalna snaga: EC standard (kW) 9696
Gorivo BezolovnoBezolovno
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 1.400
1.2801.150 950
Prikolica bez kočnice (kg) 690690690750
Maksimalno dopušteno okomito opterećenje kuke (kg) 80728072

221
Tehnički podaci

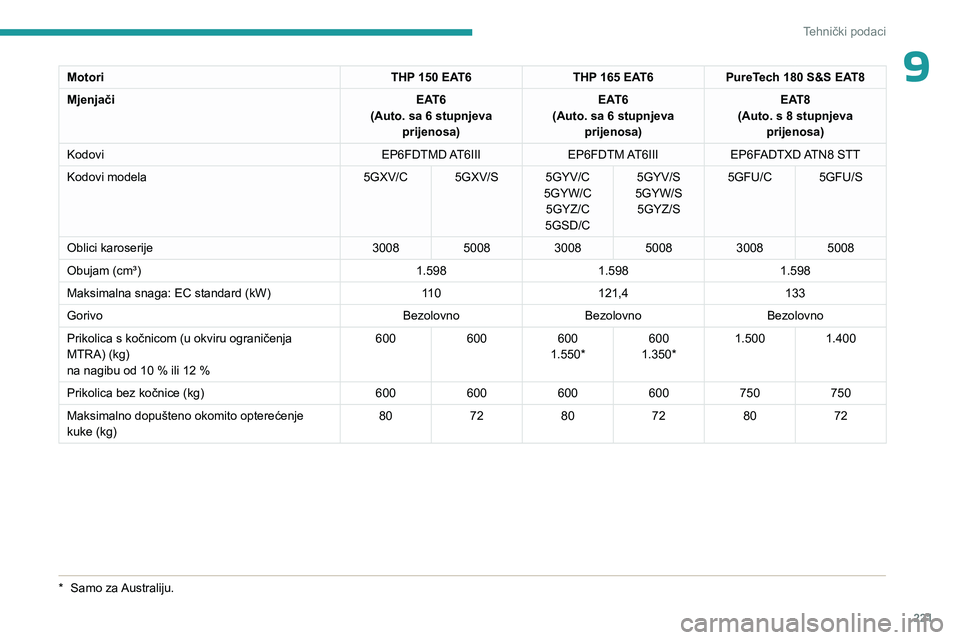

9MotoriTHP 150 EAT6THP 165 EAT6PureTech 180 S&S EAT8
Mjenjači EAT6
(Auto. sa 6 stupnjeva prijenosa) EAT6
(Auto. sa 6 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi EP6FDTMD AT6III EP6FDTM AT6IIIEP6FADTXD ATN8 STT
Kodovi modela 5GXV/C 5GXV/S 5GYV/C
5GYW/C5GYZ/C
5GSD/C 5GYV/S
5GYW/S 5GYZ/S 5GFU/C 5GFU/S
Oblici karoserije 300850083008500830085008
Obujam (cm³) 1.5981.5981.598
Maksimalna snaga: EC standard (kW) 11 0121,4 133
Gorivo BezolovnoBezolovnoBezolovno
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 600
600600
1.550* 600
1.350* 1.500
1.400
Prikolica bez kočnice (kg) 600600600600750750
Maksimalno dopušteno okomito opterećenje
kuke (kg) 80
7280728072
* Samo za Australiju.

222
Tehnički podaci

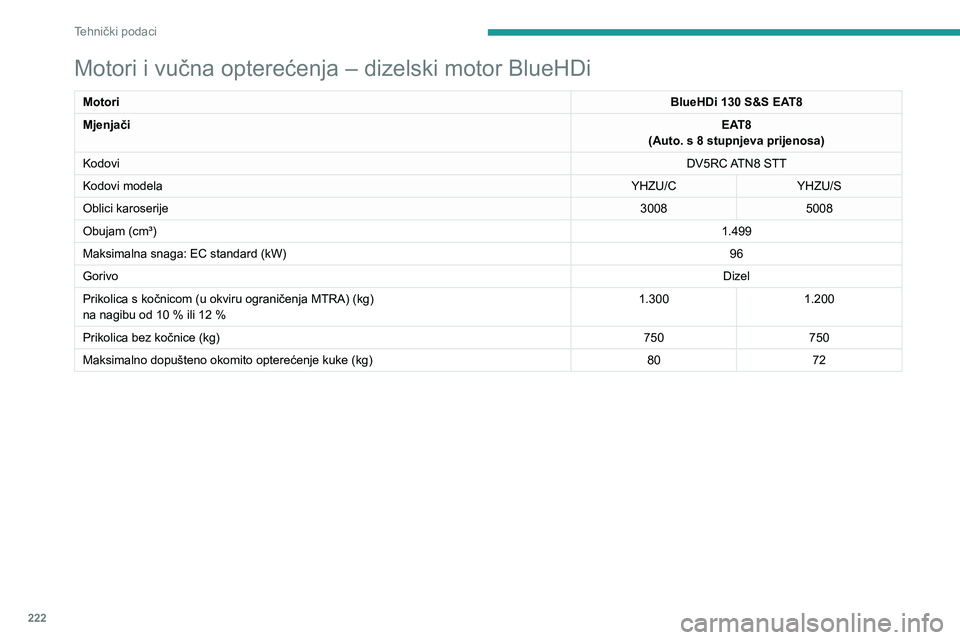

Motori i vučna opterećenja – dizelski motor BlueHDi
MotoriBlueHDi 130 S&S EAT8
Mjenjači EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi DV5RC ATN8 STT
Kodovi modela YHZU/CYHZU/S
Oblici karoserije 30085008
Obujam (cm³) 1.499
Maksimalna snaga: EC standard (kW) 96
Gorivo Dizel
Prikolica s kočnicom (u okviru ograničenja MTRA) (kg)
na nagibu od 10 % ili 12 % 1.300
1.200
Prikolica bez kočnice (kg) 750750
Maksimalno dopušteno okomito opterećenje kuke (kg) 8072
