2023 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

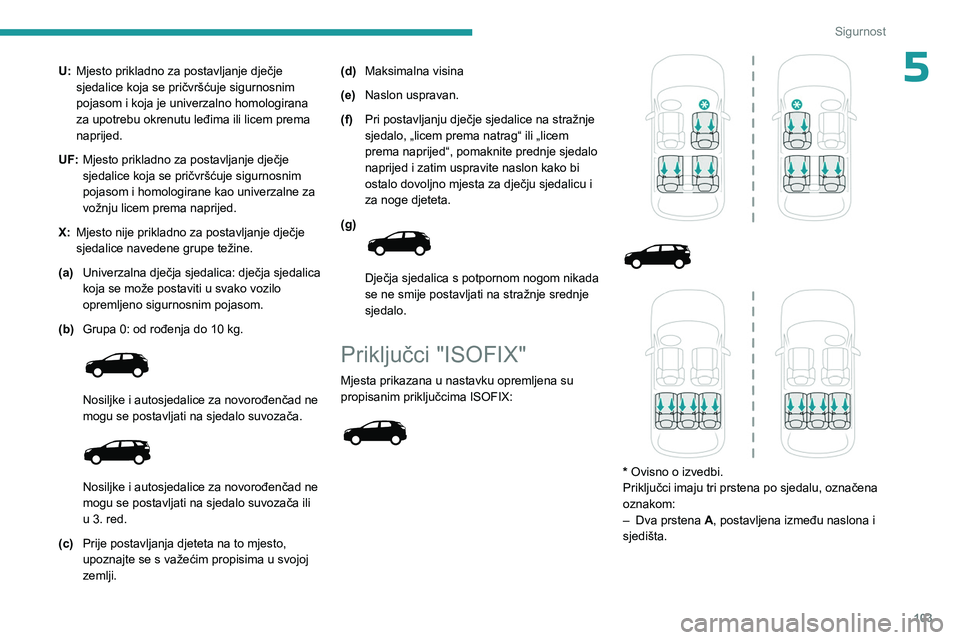

103
Sigurnost
5U:Mjesto prikladno za postavljanje dječje
sjedalice koja se pričvršćuje sigurnosnim
pojasom i koja je univerzalno homologirana
za upotrebu okrenutu leđima ili licem prema
naprijed.
UF: Mjesto prikladno za postavljanje dječje
sjedalice koja se pričvršćuje sigurnosnim
pojasom i homologirane kao univerzalne za
vožnju licem prema naprijed.
X: Mjesto nije prikladno za postavljanje dječje
sjedalice navedene grupe težine.
(a) Univerzalna dječja sjedalica: dječja sjedalica
koja se može postaviti u svako vozilo
opremljeno sigurnosnim pojasom.
(b) Grupa 0: od rođenja do 10
kg.


Nosiljke i autosjedalice za novorođenčad ne
mogu se postavljati na sjedalo suvozača.


Nosiljke i autosjedalice za novorođenčad ne
mogu se postavljati na sjedalo suvozača ili
u 3. red.
(c) Prije postavljanja djeteta na to mjesto,
upoznajte se s važećim propisima u svojoj
zemlji. (d)
Maksimalna visina
(e) Naslon uspravan.
(f) Pri postavljanju dječje sjedalice na stražnje
sjedalo, „licem prema natrag“ ili „licem
prema naprijed“, pomaknite prednje sjedalo
naprijed i zatim uspravite naslon kako bi
ostalo dovoljno mjesta za dječju sjedalicu i
za noge djeteta.
(g)


Dječja sjedalica s potpornom nogom nikada
se ne smije postavljati na stražnje srednje
sjedalo.
Priključci "ISOFIX"
Mjesta prikazana u nastavku opremljena su
propisanim priključcima ISOFIX:








* Ovisno o izvedbi.
Priključci imaju tri prstena po sjedalu, označena
oznakom:
–
Dva prstena
A, postavljena između naslona i
sjedišta.

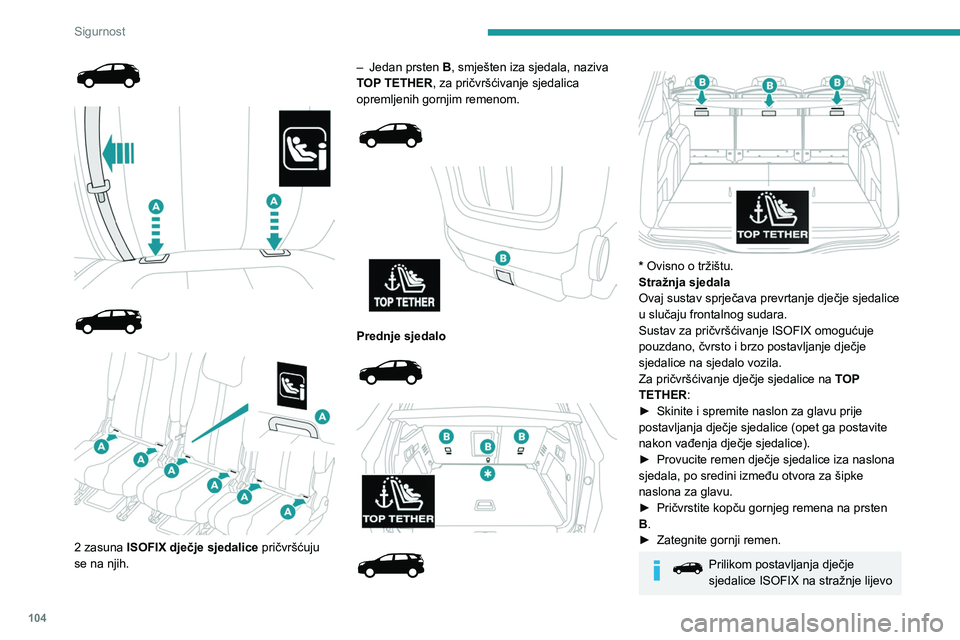

104
Sigurnost







2 zasuna ISOFIX dječje sjedalice pričvršćuju
se na njih. –

Jedan prsten
B
, smješten iza sjedala, naziva
TOP TETHER, za pričvršćivanje sjedalica
opremljenih gornjim remenom.




Prednje sjedalo







* Ovisno o tržištu.
Stražnja sjedala
Ovaj sustav sprječava prevrtanje dječje sjedalice
u slučaju frontalnog sudara.
Sustav za pričvršćivanje ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila.
Za pričvršćivanje dječje sjedalice na TOP
TETHER:
►

Skinite i spremite naslon za glavu prije
postavljanja dječje sjedalice (opet ga postavite
nakon vađenja dječje sjedalice).
►


Provucite remen dječje sjedalice iza naslona
sjedala, po sredini između otvora za šipke
naslona za glavu.
►


Pričvrstite kopču gornjeg remena na prsten
B

.
►

Zategnite gornji remen.
Prilikom postavljanja dječje
sjedalice ISOFIX na stražnje lijevo

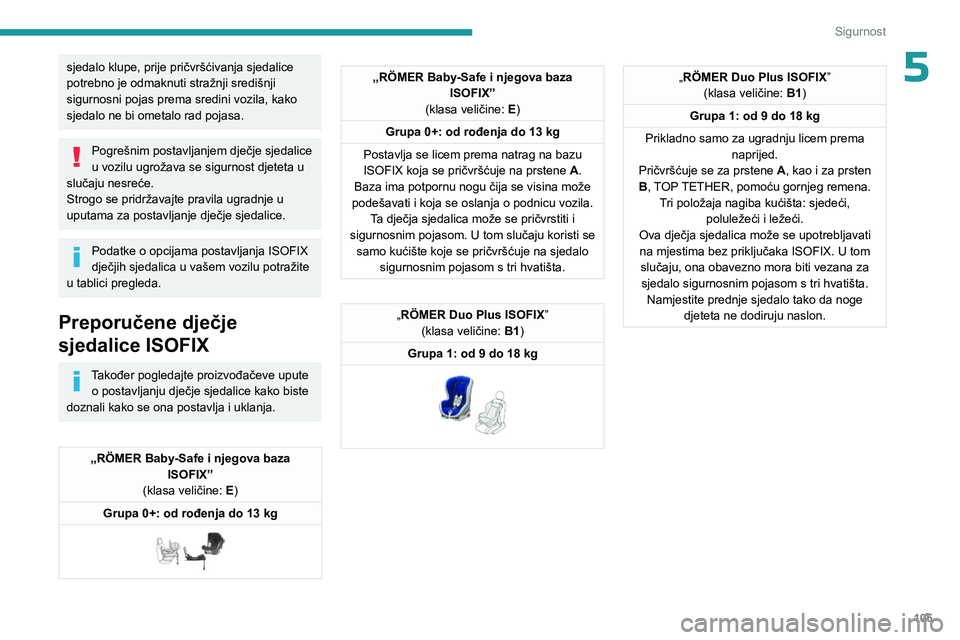

105
Sigurnost
5sjedalo klupe, prije pričvršćivanja sjedalice
potrebno je odmaknuti stražnji središnji
sigurnosni pojas prema sredini vozila, kako
sjedalo ne bi ometalo rad pojasa.
Pogrešnim postavljanjem dječje sjedalice
u vozilu ugrožava se sigurnost djeteta u
slučaju nesreće.
Strogo se pridržavajte pravila ugradnje u
uputama za postavljanje dječje sjedalice.
Podatke o opcijama postavljanja ISOFIX
dječjih sjedalica u vašem vozilu potražite
u tablici pregleda.
Preporučene dječje
sjedalice ISOFIX
Također pogledajte proizvođačeve upute o postavljanju dječje sjedalice kako biste
doznali kako se ona postavlja i uklanja.
„RÖMER Baby-Safe i njegova baza ISOFIX”
(klasa veličine: E)
Grupa 0+: od rođenja do 13 kg


„RÖMER Baby-Safe i njegova baza ISOFIX”
(klasa veličine: E)
Grupa 0+: od rođenja do 13 kg
Postavlja se licem prema natrag na bazu ISOFIX koja se pričvršćuje na prstene A.
Baza ima potpornu nogu čija se visina može
podešavati i koja se oslanja o podnicu vozila. Ta dječja sjedalica može se pričvrstiti i
sigurnosnim pojasom. U tom slučaju koristi se samo kućište koje se pričvršćuje na sjedalo sigurnosnim pojasom s tri hvatišta.
„RÖMER Duo Plus ISOFIX ”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg


„RÖMER Duo Plus ISOFIX ”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg
Prikladno samo za ugradnju licem prema naprijed.
Pričvršćuje se za prstene A, kao i za prsten
B, TOP TETHER, pomoću gornjeg remena. Tri položaja nagiba kućišta: sjedeći, poluležeći i ležeći.
Ova dječja sjedalica može se upotrebljavati na mjestima bez priključaka ISOFIX. U tom slučaju, ona obavezno mora biti vezana za sjedalo sigurnosnim pojasom s tri hvatišta. Namjestite prednje sjedalo tako da noge djeteta ne dodiruju naslon.

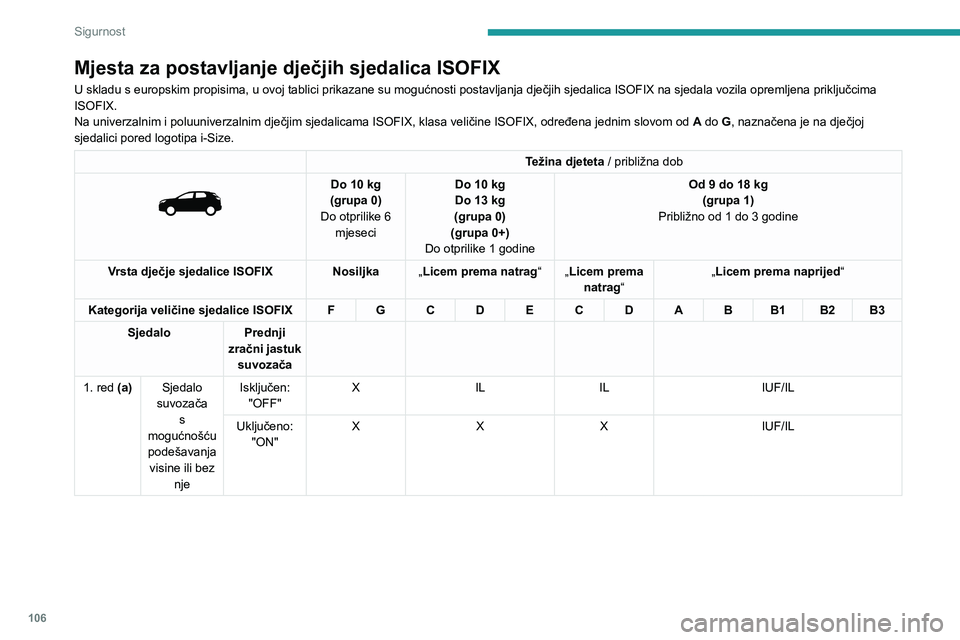

106
Sigurnost
Mjesta za postavljanje dječjih sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala vozila opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A do G, naznačena je na dječjoj
sjedalici pored logotipa i-Size.
Težina djeteta / približna dob

Do 10 kg
(grupa 0)
Do otprilike 6 mjeseci Do 10
kg
Do 13 kg
(grupa 0)
(grupa 0+)
Do otprilike 1 godine Od 9 do 18
kg
(grupa 1)
Približno od 1 do 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka „Licem prema natrag“„Licem prema
natrag“ „Licem prema naprijed“
Kategorija veličine sjedalice ISOFIX FG C D ECD A B B1 B2 B3
Sjedalo Prednji
zračni jastuk suvozača
1. red (a) Sjedalo
suvozača s
mogućnošću
podešavanja visine ili bez nje Isključen:
"OFF" X
IL IL IUF/IL
Uključeno: "ON" X
XX IUF/IL

107
Sigurnost
5Težina djeteta / približna dob

Do 10 kg
(grupa 0)
Do otprilike 6 mjeseci Do 10
kg
Do 13 kg
(grupa 0)
(grupa 0+)
Do otprilike 1 godine Od 9 do 18
kg
(grupa 1)
Približno od 1 do 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka „Licem prema natrag“„Licem prema
natrag“ „Licem prema naprijed“
Kategorija veličine sjedalice ISOFIX FG C D ECD A B B1 B2 B3
Sjedalo Prednji
zračni jastuk suvozača
2. red Stražnja bočna
sjedala IL (b)
ILIL IUF/IL
Stražnje srednje sjedalo Bez priključaka ISOFIX

108
Sigurnost
Težina djeteta / približna dob

Do 10 kg
(grupa 0)
Do otprilike 6 mjeseci Do 10
kg
Do 13 kg
(grupa 0)
(grupa 0+)
Do otprilike 1 godine Od 9 do 18
kg
(grupa 1)
Približno od 1 do 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka „Licem prema natrag“„Licem prema
natrag“ „Licem prema naprijed“
Kategorija veličine sjedalice ISOFIX FG C D ECD A B B1 B2 B3
Sjedalo Prednji
zračni jastuk suvozača
1. red (a) Sjedalo
suvozača s
mogućnošću
podešavanja visine ili bez nje Isključen:
"OFF" Bez priključaka ISOFIX
Uključeno: "ON"

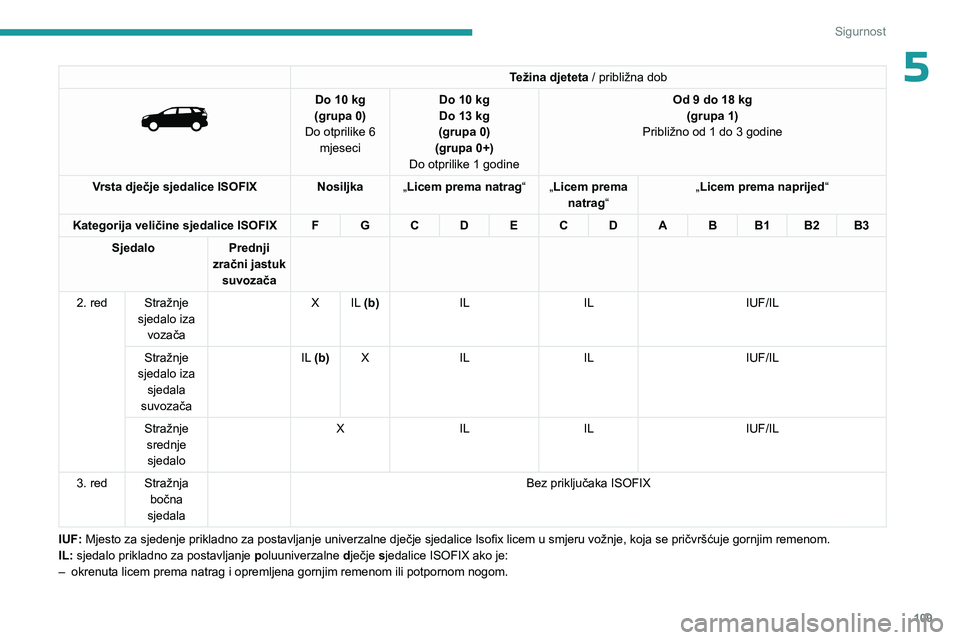

109
Sigurnost
5Težina djeteta / približna dob

Do 10 kg
(grupa 0)
Do otprilike 6 mjeseci Do 10
kg
Do 13 kg
(grupa 0)
(grupa 0+)
Do otprilike 1 godine Od 9 do 18
kg
(grupa 1)
Približno od 1 do 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka „Licem prema natrag“„Licem prema
natrag“ „Licem prema naprijed“
Kategorija veličine sjedalice ISOFIX FG C D ECD A B B1 B2 B3
Sjedalo Prednji
zračni jastuk suvozača
2. red Stražnje sjedalo iza vozača X
IL (b) IL IL IUF/IL
Stražnje
sjedalo iza sjedala
suvozača IL (b)
X IL IL IUF/IL
Stražnje srednje sjedalo X
IL IL IUF/IL
3. red Stražnja bočna
sjedala Bez priključaka ISOFIX
IUF: Mjesto za sjedenje prikladno za postavljanje univerzalne dječje sjedalice Isofix licem u smjeru vožnje, koja se pričvršćuje gornjim remenom.
IL:

sjedalo prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX ako je:
–

okrenuta licem prema natrag i opremljena gornjim remenom ili potpornom nogom.

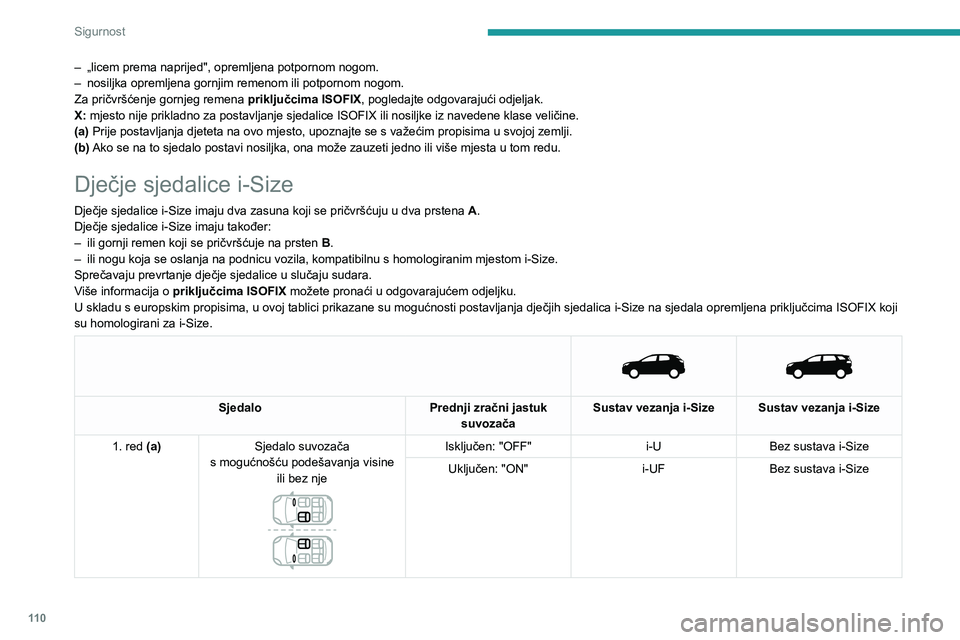

11 0
Sigurnost
– „licem prema naprijed", opremljena potpornom nogom.
– nosiljka opremljena gornjim remenom ili potpornom nogom.
Za pričvršćenje gornjeg remena priključcima ISOFIX, pogledajte odgovarajući odjeljak.
X:
mjesto nije prikladno za postavljanje sjedalice ISOFIX ili nosiljke iz navedene klase veličine.
(a) Prije postavljanja djeteta na ovo mjesto, upoznajte se s važećim propisima u svojoj zemlji.
(b) Ako se na to sjedalo postavi nosiljka, ona može zauzeti jedno ili više mjesta u tom redu.
Dječje sjedalice i-Size
Dječje sjedalice i-Size imaju dva zasuna koji se pričvršćuju u dva prstena A.
Dječje sjedalice i-Size imaju također:
–

ili gornji remen koji se pričvršćuje na prsten B

.
–

ili nogu koja se oslanja na podnicu vozila, kompatibilnu s homologiranim mjestom i-Size.
Sprečavaju prevrtanje dječje sjedalice u slučaju sudara.
V

iše informacija o priključcima ISOFIX možete pronaći u odgovarajućem odjeljku.
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica i-Size na sjedala opremljena priključcima ISOFIX koji
su homologirani za i-Size.


Sjedalo
Prednji zračni jastuk
suvozača Sustav vezanja i-Size Sustav vezanja i-Size
1. red (a) Sjedalo suvozača
s mogućnošću podešavanja visine ili bez nje


Isključen: "OFF" i-UBez sustava i-Size
Uključen: "ON" i-UFBez sustava i-Size
