175
Praktične informacije
79.Kabel za punjenje nemojte upotrebljavati
u kombinaciji s produžnim kabelom,
višestrukom utičnicom, pretvaračem ili
oštećenom strujnom utičnicom.
10. Utikač nemojte izvlačiti iz zida, jer to znači
prekid punjenja.
11 . Nemojte prisilno ukopčavati priključak ako je
zaključan u vozilu.
12. Ako su kabel za punjenje ili zidna utičnica
na dodir vreli, odmah zaustavite punjenje
tako da zaključate i otključate vozilo pomoću
ključa daljinskog upravljača.
13. Kabel za punjenje sadrži komponente koje
bi mogle uzrokovati električne lukove ili
iskrenje. Nemojte ga izlagati zapaljivim
parama.
14. Kabel za punjenje upotrebljavajte samo s
PEUGEOT vozilima.
15. Kabel u zidnu utičnicu nikad nemojte
ukopčavati (niti ga iz nje iskopčavati)
mokrim rukama.

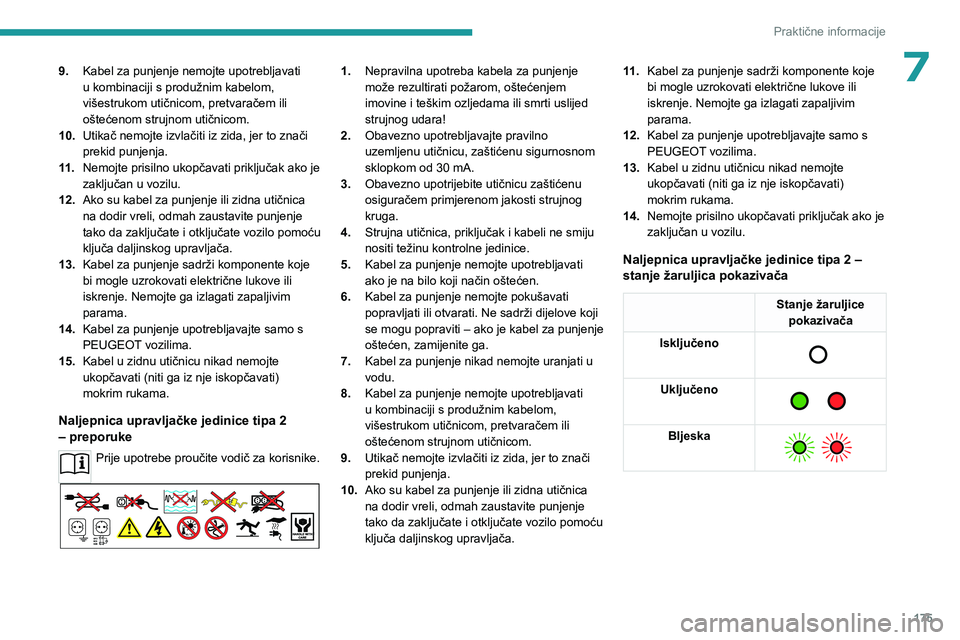

Naljepnica upravljačke jedinice tipa 2
– preporuke
Prije upotrebe proučite vodič za korisnike.
1.Nepravilna upotreba kabela za punjenje
može rezultirati požarom, oštećenjem
imovine i teškim ozljedama ili smrti uslijed
strujnog udara!
2. Obavezno upotrebljavajte pravilno
uzemljenu utičnicu, zaštićenu sigurnosnom
sklopkom od 30
mA.
3. Obavezno upotrijebite utičnicu zaštićenu
osiguračem primjerenom jakosti strujnog
kruga.
4. Strujna utičnica, priključak i kabeli ne smiju
nositi težinu kontrolne jedinice.
5. Kabel za punjenje nemojte upotrebljavati
ako je na bilo koji način oštećen.
6. Kabel za punjenje nemojte pokušavati
popravljati ili otvarati. Ne sadrži dijelove koji
se mogu popraviti – ako je kabel za punjenje
oštećen, zamijenite ga.
7. Kabel za punjenje nikad nemojte uranjati u
vodu.
8. Kabel za punjenje nemojte upotrebljavati
u kombinaciji s produžnim kabelom,
višestrukom utičnicom, pretvaračem ili
oštećenom strujnom utičnicom.
9. Utikač nemojte izvlačiti iz zida, jer to znači
prekid punjenja.
10. Ako su kabel za punjenje ili zidna utičnica
na dodir vreli, odmah zaustavite punjenje
tako da zaključate i otključate vozilo pomoću
ključa daljinskog upravljača. 11 .
Kabel za punjenje sadrži komponente koje
bi mogle uzrokovati električne lukove ili
iskrenje. Nemojte ga izlagati zapaljivim
parama.
12. Kabel za punjenje upotrebljavajte samo s
PEUGEOT vozilima.
13. Kabel u zidnu utičnicu nikad nemojte
ukopčavati (niti ga iz nje iskopčavati)
mokrim rukama.
14. Nemojte prisilno ukopčavati priključak ako je
zaključan u vozilu.
Naljepnica upravljačke jedinice tipa 2 –
stanje žaruljica pokazivača
Stanje žaruljice
pokazivača
Isključeno


Uključeno

Bljeska

176
Praktične informacije

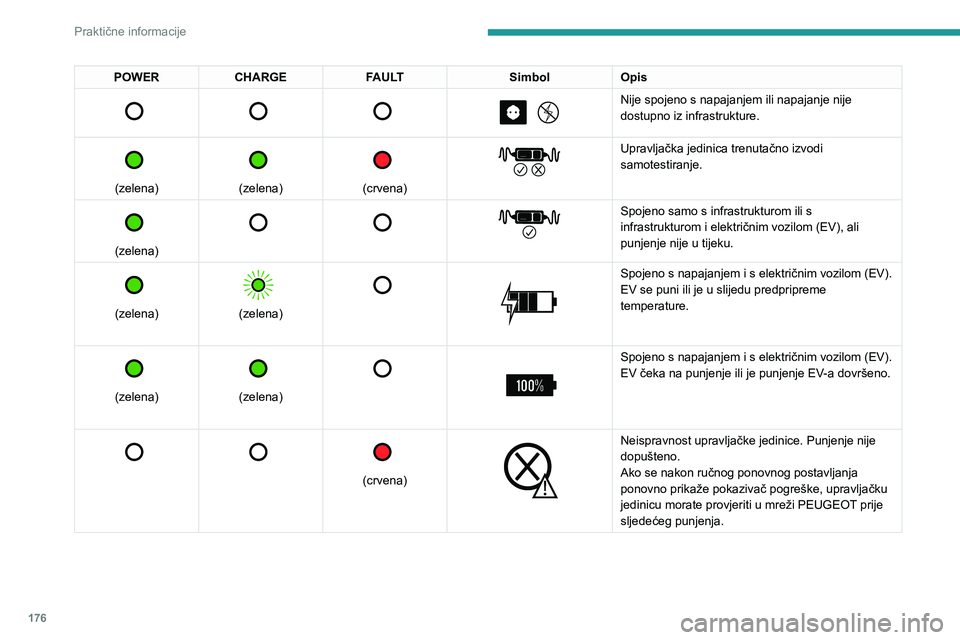

POWERCHARGE FAULT SimbolOpis

Nije spojeno s napajanjem ili napajanje nije
dostupno iz infrastrukture.


(zelena)


(zelena)


(crvena)


Upravljačka jedinica trenutačno izvodi
samotestiranje.


(zelena)


Spojeno samo s infrastrukturom ili s
infrastrukturom i električnim vozilom (EV), ali
punjenje nije u tijeku.


(zelena)


(zelena)



Spojeno s napajanjem i s električnim vozilom (EV).
EV se puni ili je u slijedu predpripreme
temperature.


(zelena)


(zelena)



Spojeno s napajanjem i s električnim vozilom (EV).
EV čeka na punjenje ili je punjenje EV-a dovršeno.


(crvena)


Neispravnost upravljačke jedinice. Punjenje nije
dopušteno.
Ako se nakon ručnog ponovnog postavljanja
ponovno prikaže pokazivač pogreške, upravljačku
jedinicu morate provjeriti u mreži PEUGEOT prije
sljedećeg punjenja.

177
Praktične informacije

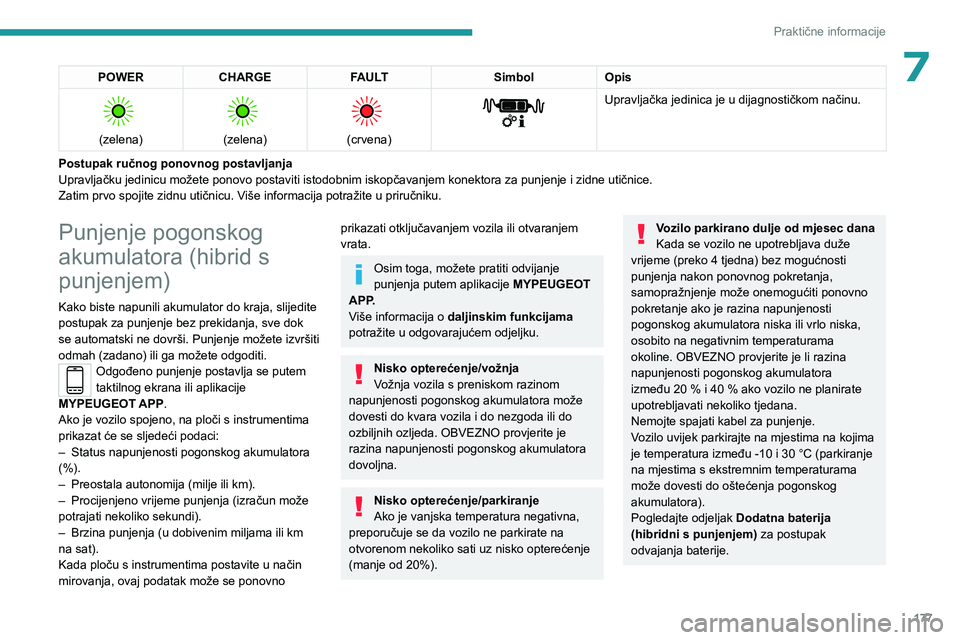

7POWERCHARGE FAULT SimbolOpis

(zelena)


(zelena)


(crvena)


Upravljačka jedinica je u dijagnostičkom načinu.
Postupak ručnog ponovnog postavljanja
Upravljačku jedinicu možete ponovo postaviti istodobnim iskopčavanjem konektora za punjenje i zidne utičnice.
Zatim prvo spojite zidnu utičnicu. Više informacija potražite u priručniku.
Punjenje pogonskog
akumulatora (hibrid s
punjenjem)
Kako biste napunili akumulator do kraja, slijedite
postupak za punjenje bez prekidanja, sve dok
se automatski ne dovrši. Punjenje možete izvršiti
odmah (zadano) ili ga možete odgoditi.
Odgođeno punjenje postavlja se putem
taktilnog ekrana ili aplikacije
MYPEUGEOT APP.
Ako je vozilo spojeno, na ploči s instrumentima
prikazat će se sljedeći podaci:
–

Status napunjenosti pogonskog akumulatora
(%).
–


Preostala autonomija (milje ili km).
–


Procijenjeno vrijeme punjenja (izračun može
potrajati nekoliko sekundi).
–


Brzina punjenja (u dobivenim miljama ili km
na sat).
Kada ploču s instrumentima postavite u način
mirovanja, ovaj podatak može se ponovno
prikazati otključavanjem vozila ili otvaranjem
vrata.
Osim toga, možete pratiti odvijanje
punjenja putem aplikacije MYPEUGEOT
APP.
Više informacija o daljinskim funkcijama
potražite u odgovarajućem odjeljku.
Nisko opterećenje/vožnja
Vožnja vozila s preniskom razinom
napunjenosti pogonskog akumulatora može
dovesti do kvara vozila i do nezgoda ili do
ozbiljnih ozljeda. OBVEZNO provjerite je
razina napunjenosti pogonskog akumulatora
dovoljna.
Nisko opterećenje/parkiranje
Ako je vanjska temperatura negativna,
preporučuje se da vozilo ne parkirate na
otvorenom nekoliko sati uz nisko opterećenje
(manje od 20%).
Vozilo parkirano dulje od mjesec dana
Kada se vozilo ne upotrebljava duže
vrijeme (preko 4 tjedna) bez mogućnosti
punjenja nakon ponovnog pokretanja,
samopražnjenje može onemogućiti ponovno
pokretanje ako je razina napunjenosti
pogonskog akumulatora niska ili vrlo niska,
osobito na negativnim temperaturama
okoline. OBVEZNO provjerite je li razina
napunjenosti pogonskog akumulatora
između 20 % i 40 % ako vozilo ne planirate
upotrebljavati nekoliko tjedana.
Nemojte spajati kabel za punjenje.
Vozilo uvijek parkirajte na mjestima na kojima
je temperatura između -10 i 30 °C (parkiranje
na mjestima s ekstremnim temperaturama
može dovesti do oštećenja pogonskog
akumulatora).
Pogledajte odjeljak Dodatna baterija
(hibridni s punjenjem)


za postupak
odvajanja baterije.

178
Praktične informacije

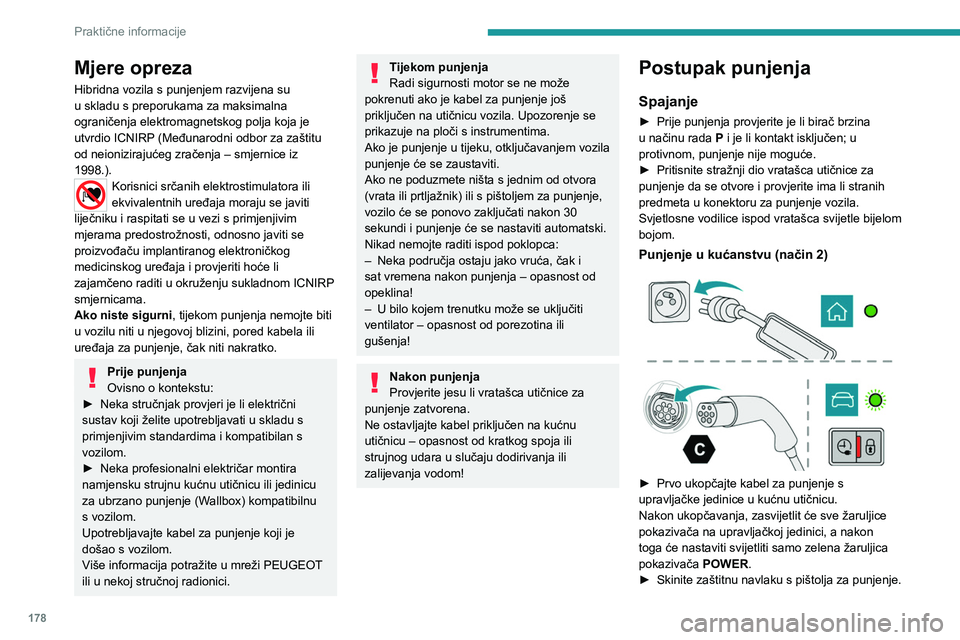

Mjere opreza
Hibridna vozila s punjenjem razvijena su
u skladu s preporukama za maksimalna
ograničenja elektromagnetskog polja koja je
utvrdio ICNIRP (Međunarodni odbor za zaštitu
od neionizirajućeg zračenja – smjernice iz
1998.).
Korisnici srčanih elektrostimulatora ili
ekvivalentnih uređaja moraju se javiti
liječniku i raspitati se u vezi s primjenjivim
mjerama predostrožnosti, odnosno javiti se
proizvođaču implantiranog elektroničkog
medicinskog uređaja i provjeriti hoće li
zajamčeno raditi u okruženju sukladnom ICNIRP
smjernicama.
Ako niste sigurni , tijekom punjenja nemojte biti
u vozilu niti u njegovoj blizini, pored kabela ili
uređaja za punjenje, čak niti nakratko.
Prije punjenja
Ovisno o kontekstu:
►

Neka stručnjak provjeri je li električni
sustav koji želite upotrebljavati u skladu s
primjenjivim standardima i kompatibilan s
vozilom.
►


Neka profesionalni električar montira
namjensku strujnu kućnu utičnicu ili jedinicu
za ubrzano punjenje (W

allbox) kompatibilnu
s vozilom.
Upotrebljavajte kabel za punjenje koji je
došao s vozilom.
Više informacija potražite u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Tijekom punjenja
Radi sigurnosti motor se ne može
pokrenuti ako je kabel za punjenje još
priključen na utičnicu vozila. Upozorenje se
prikazuje na ploči s instrumentima.
Ako je punjenje u tijeku, otključavanjem vozila
punjenje će se zaustaviti.
Ako ne poduzmete ništa s jednim od otvora
(vrata ili prtljažnik) ili s pištoljem za punjenje,
vozilo će se ponovo zaključati nakon 30
sekundi i punjenje će se nastaviti automatski.
Nikad nemojte raditi ispod poklopca:
–

Neka područja ostaju jako vruća, čak i
sat vremena nakon punjenja – opasnost od
opeklina!
–


U bilo kojem trenutku može se uključiti
ventilator – opasnost od porezotina ili
gušenja!
Nakon punjenja
Provjerite jesu li vratašca utičnice za
punjenje zatvorena.
Ne ostavljajte kabel priključen na kućnu
utičnicu – opasnost od kratkog spoja ili
strujnog udara u slučaju dodirivanja ili
zalijevanja vodom!
Postupak punjenja
Spajanje
► Prije punjenja provjerite je li birač brzina
u načinu rada P
i je li kontakt isključen; u
protivnom, punjenje nije moguće.
►

Pritisnite stražnji dio vratašca utičnice za
punjenje da se otvore i provjerite ima li stranih
predmeta u konektoru za punjenje vozila.
Svjetlosne vodilice ispod vratašca svijetle bijelom
bojom.
Punjenje u kućanstvu (način 2)



► Prvo ukopčajte kabel za punjenje s
upravljačke jedinice u kućnu utičnicu.
Nakon ukopčavanja, zasvijetlit će sve žaruljice
pokazivača na upravljačkoj jedinici, a nakon
toga će nastaviti svijetliti samo zelena žaruljica
pokazivača POWER
.
►

Skinite
zaštitnu navlaku s pištolja za punjenje.

179
Praktične informacije

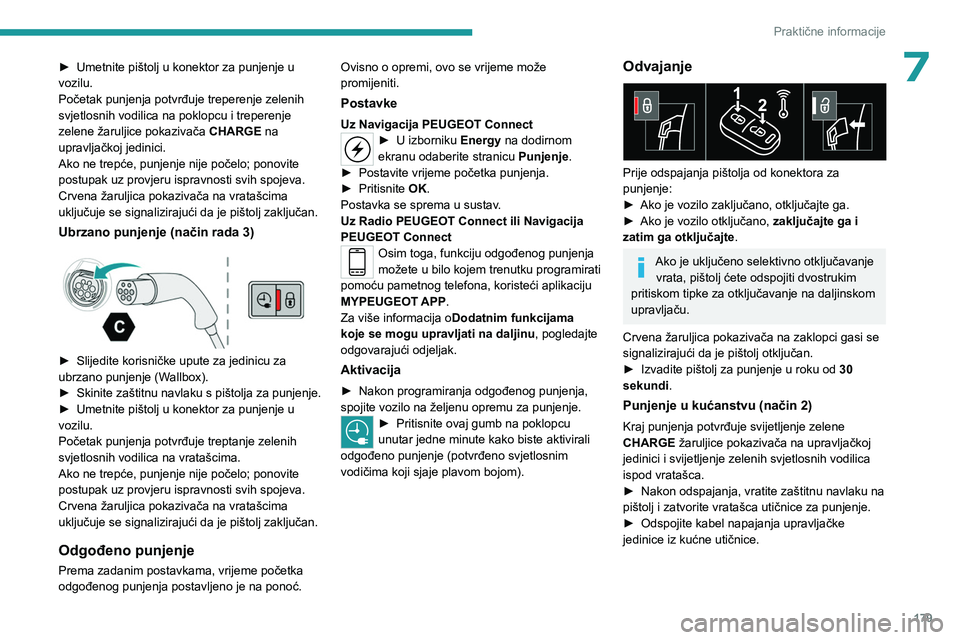

7► Umetnite pištolj u konektor za punjenje u
vozilu.
Početak punjenja potvrđuje treperenje zelenih
svjetlosnih vodilica na poklopcu i treperenje
zelene žaruljice pokazivača

CHARGE
na
upravljačkoj jedinici.
Ako ne trepće, punjenje nije počelo; ponovite
postupak uz provjeru ispravnosti svih spojeva.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Ubrzano punjenje (način rada 3)

► Slijedite korisničke upute za jedinicu za
ubrzano punjenje (W allbox).
►

Skinite
zaštitnu navlaku s pištolja za punjenje.
►

Umetnite pištolj u konektor za punjenje u
vozilu.
Početak punjenja potvrđuje treptanje zelenih
svjetlosnih vodilica na vratašcima.
Ako ne trepće, punjenje nije počelo; ponovite
postupak uz provjeru ispravnosti svih spojeva.
Crvena žaruljica pokazivača na vratašcima
uključuje se signalizirajući da je pištolj zaključan.
Odgođeno punjenje
Prema zadanim postavkama, vrijeme početka
odgođenog punjenja postavljeno je na ponoć. Ovisno o opremi, ovo se vrijeme može
promijeniti.
Postavke
Uz Navigacija PEUGEOT Connect► U izborni
ku Energy na dodirnom
ekranu odaberite stranicu Punjenje.
►

Postavite vrijeme početka punjenja.
►


Pritisnite
OK.
Postavka se sprema u sustav.
Uz Radio PEUGEOT Connect ili Navigacija
PEUGEOT Connect
Osim toga, funkciju odgođenog punjenja
možete u bilo kojem trenutku programirati
pomoću pametnog telefona, koristeći aplikaciju
MYPEUGEOT APP.
Za više informacija o Dodatnim funkcijama
koje se mogu upravljati na daljinu , pogledajte
odgovarajući odjeljak.
Aktivacija
► Nakon programiranja odgođenog punjenja,
spojite vozilo na željenu opremu za punjenje.
► Pritisnite ovaj gu mb na poklopcu
unutar jedne minute kako biste aktivirali
odgođeno punjenje (potvrđeno svjetlosnim
vodičima koji sjaje plavom bojom).
Odvajanje

Prije odspajanja pištolja od konektora za
punjenje:
►

Ako je vozilo zaključano, otključajte ga.
►


Ako je vozilo otključano, zaključajte ga i
zatim ga otključajte

.
Ako je uključeno selektivno otključavanje vrata, pištolj ćete odspojiti dvostrukim
pritiskom tipke za otključavanje na daljinskom
upravljaču.
Crvena žaruljica pokazivača na zaklopci gasi se
signalizirajući da je pištolj otključan.
►

Izvadite pištolj za punjenje u roku od 30
sekundi

.
Punjenje u kućanstvu (način 2)
Kraj punjenja potvrđuje svijetljenje zelene
CHARGE žaruljice pokazivača na upravljačkoj
jedinici i svijetljenje zelenih svjetlosnih vodilica
ispod vratašca.
►
Nakon odspajanja, vratite zaštitnu navlaku na
pištolj i zatvorite vratašca utičnice za punjenje.
►


Odspojite kabel napajanja upravljačke
jedinice iz kućne utičnice.

180

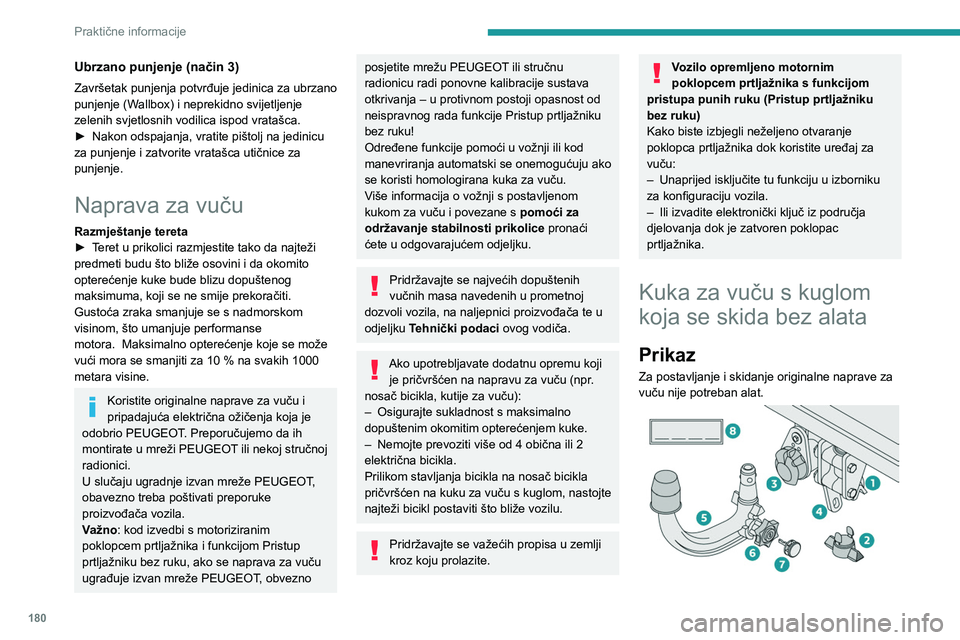

Praktične informacije
Ubrzano punjenje (način 3)
Završetak punjenja potvrđuje jedinica za ubrzano
punjenje (Wallbox) i neprekidno svijetljenje
zelenih svjetlosnih vodilica ispod vratašca.
►
Nakon odspajanja, vratite pištolj na jedinicu
za punjenje i zatvorite vratašca utičnice za
punjenje.
Naprava za vuču
Razmještanje tereta
► T eret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da okomito
opterećenje kuke bude blizu dopuštenog
maksimuma, koji se ne smije prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje performanse
motora.
Maksimalno opterećenje koje se može
vući mora se smanjiti za 10 % na svakih 1000
metara visine.
Koristite originalne naprave za vuču i
pripadajuća električna ožičenja koja je
odobrio PEUGEOT. Preporučujemo da ih
montirate u mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju ugradnje izvan mreže PEUGEOT,
obavezno treba poštivati preporuke
proizvođača vozila.
Važno: kod izvedbi s motoriziranim
poklopcem prtljažnika i funkcijom Pristup
prtljažniku bez ruku, ako se naprava za vuču
ugrađuje izvan mreže PEUGEOT, obvezno
posjetite mrežu PEUGEOT ili stručnu
radionicu radi ponovne kalibracije sustava
otkrivanja – u protivnom postoji opasnost od
neispravnog rada funkcije Pristup prtljažniku
bez ruku!
Određene funkcije pomoći u vožnji ili kod
manevriranja automatski se onemogućuju ako
se koristi homologirana kuka za vuču.
Više informacija o vožnji s postavljenom
kukom za vuču i povezane s pomoći za
održavanje stabilnosti prikolice pronaći
ćete u odgovarajućem odjeljku.
Pridržavajte se najvećih dopuštenih
vučnih masa navedenih u prometnoj
dozvoli vozila, na naljepnici proizvođača te u
odjeljku Tehnički podaci ovog vodiča.
Ako upotrebljavate dodatnu opremu koji
je pričvršćen na napravu za vuču (npr.
nosač bicikla, kutije za vuču):
–

Osigurajte sukladnost s maksimalno
dopuštenim okomitim opterećenjem kuke.
–


Nemojte prevoziti više od 4 obična ili 2
električna bicikla.
Prilikom stavljanja bicikla na nosač bicikla
pričvršćen na kuku za vuču s kuglom, nastojte
najteži bicikl postaviti što bliže vozilu.
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Vozilo opremljeno motornim
poklopcem prtljažnika s funkcijom
pristupa punih ruku (Pristup prtljažniku
bez ruku)
Kako biste izbjegli neželjeno otvaranje
poklopca prtljažnika dok koristite uređaj za
vuču:
–

Unaprijed isključite tu funkciju u izborniku
za konfiguraciju vozila.
–


Ili izvadite elektronički ključ iz područja
djelovanja dok je zatvoren poklopac
prtljažnika.
Kuka za vuču s kuglom
koja se skida bez alata
Prikaz
Za postavljanje i skidanje originalne naprave za
vuču nije potreban alat.

181

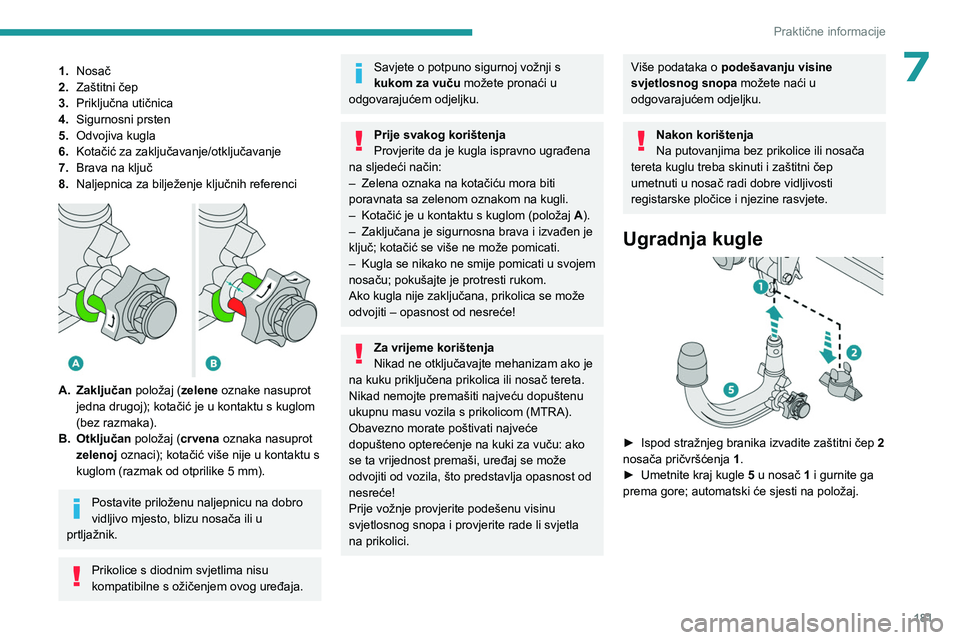

Praktične informacije
71.Nosač
2. Zaštitni čep
3. Priključna utičnica
4. Sigurnosni prsten
5. Odvojiva kugla
6. Kotačić za zaključavanje/otključavanje
7. Brava na ključ
8. Naljepnica za bilježenje ključnih referenci


A.Zaključan položaj (zelene oznake nasuprot
jedna drugoj); kotačić je u kontaktu s kuglom
(bez razmaka).
B. Otključan položaj (crvena oznaka nasuprot
zelenoj oznaci); kotačić više nije u kontaktu s
kuglom (razmak od otprilike 5
mm).
Postavite priloženu naljepnicu na dobro
vidljivo mjesto, blizu nosača ili u
prtljažnik.
Prikolice s diodnim svjetlima nisu
kompatibilne s ožičenjem ovog uređaja.
Savjete o potpuno sigurnoj vožnji s
kukom za vuču možete pronaći u
odgovarajućem odjeljku.
Prije svakog korištenja
Provjerite da je kugla ispravno ugrađena
na sljedeći način:
–

Zelena oznaka na kotačiću mora biti
poravnata sa zelenom oznakom na kugli.
–


Kotačić je u kontaktu s kuglom (položaj A

).
–

Zaključana je sigurnosna brava i izvađen je
ključ; kotačić se više ne može pomicati.
–


Kugla se nikako ne smije pomicati u svojem
nosaču; pokušajte je protresti rukom.
Ako kugla nije zaključana, prikolica se može
odvojiti – opasnost od nesreće!
Za vrijeme korištenja
Nikad ne otključavajte mehanizam ako je
na kuku priključena prikolica ili nosač tereta.
Nikad nemojte premašiti najveću dopuštenu
ukupnu masu vozila s prikolicom (MTRA).
Obavezno morate poštivati najveće
dopušteno opterećenje na kuki za vuču: ako
se ta vrijednost premaši, uređaj se može
odvojiti od vozila, što predstavlja opasnost od
nesreće!
Prije vožnje provjerite podešenu visinu
svjetlosnog snopa i provjerite rade li svjetla
na prikolici.
Više podataka o podešavanju visine
svjetlosnog snopa možete naći u
odgovarajućem odjeljku.
Nakon korištenja
Na putovanjima bez prikolice ili nosača
tereta kuglu treba skinuti i zaštitni čep
umetnuti u nosač radi dobre vidljivosti
registarske pločice i njezine rasvjete.
Ugradnja kugle

► Ispod stražnjeg branika izvadite zaštitni čep 2
nosača pričvršćenja 1.
►

Umetnite kraj kugle 5

u nosač 1 i gurnite ga
prema gore; automatski će sjesti na položaj.

182

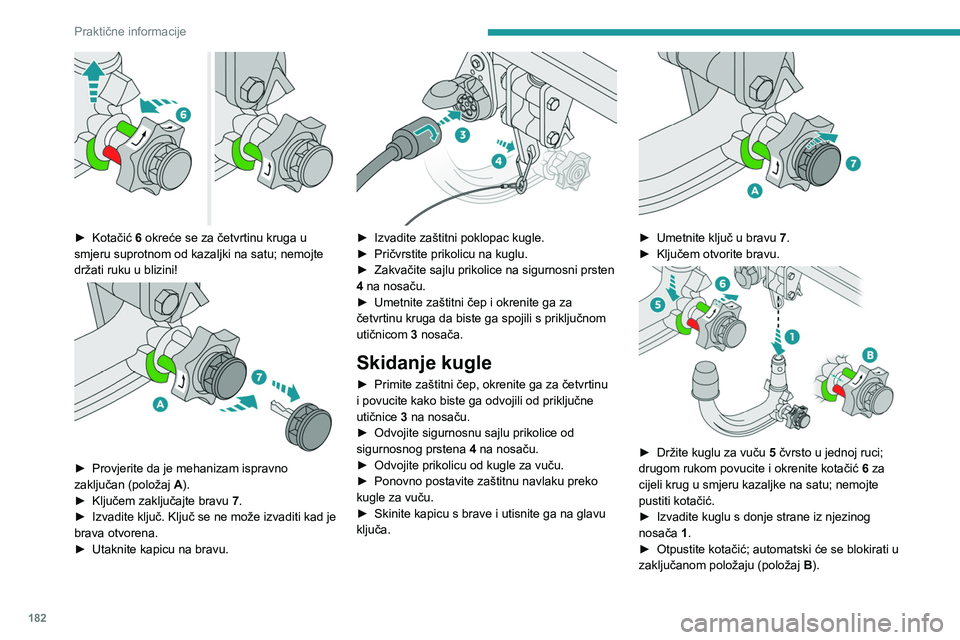

Praktične informacije

► Kotačić 6 okreće se za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu; nemojte
držati ruku u blizini!


► Provjerite da je mehanizam ispravno
zaključan (položaj A
).
►

Ključem zaključajte bravu 7

.
►

Izvadite ključ. Ključ se ne može izvaditi kad je
brava otvorena.
►


Utaknite kapicu na bravu.

► Izvadite zaštitni poklopac kugle.
► Pričvrstite prikolicu na kuglu.
►

Zakvačite sajlu prikolice na sigurnosni prsten
4

na nosaču.
►

Umetnite zaštitni čep i okrenite ga za
četvrtinu kruga da biste ga spojili s priključnom
utičnicom

3 nosača.
Skidanje kugle
► Primite zaštitni čep, okrenite ga za četvrtinu
i povucite kako biste ga odvojili od priključne
utičnice
3 na nosaču.
►

Odvojite sigurnosnu sajlu prikolice od
sigurnosnog prstena 4

na nosaču.
►

Odvojite prikolicu od kugle za vuču.
►


Ponovno postavite zaštitnu navlaku preko
kugle za vuču.
►


Skinite kapicu s brave i utisnite ga na glavu
ključa.


► Umetnite ključ u bravu 7 .
► Ključem otvorite bravu.

► Držite kuglu za vuču 5 čvrsto u jednoj ruci;
drugom rukom povucite i okrenite kotačić 6 za
cijeli krug u smjeru kazaljke na satu; nemojte
pustiti kotačić.
►

Izvadite kuglu s donje strane iz njezinog
nosača

1.
►

Otpustite kotačić; automatski će se blokirati u
zaključanom položaju (položaj B

).
