2023 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

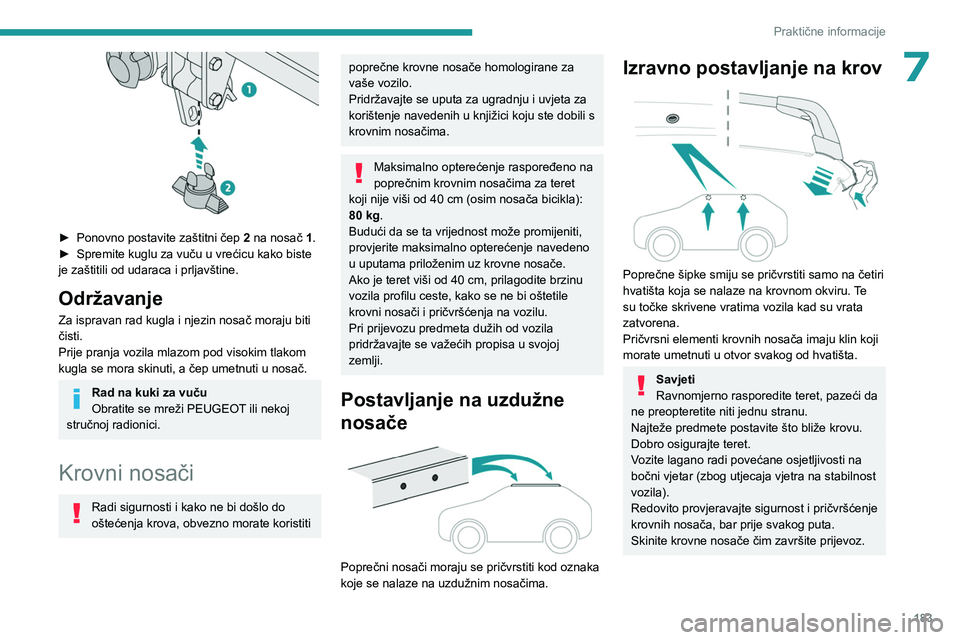

183
Praktične informacije
7

► Ponovno postavite zaštitni čep 2 na nosač 1.
► Spremite kuglu za vuču u vrećicu kako biste
je zaštitili od udaraca i prljavštine.
Održavanje
Za ispravan rad kugla i njezin nosač moraju biti
čisti.
Prije pranja vozila mlazom pod visokim tlakom
kugla se mora skinuti, a čep umetnuti u nosač.
Rad na kuki za vuču
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Krovni nosači
Radi sigurnosti i kako ne bi došlo do
oštećenja krova, obvezno morate koristiti
poprečne krovne nosače homologirane za
vaše vozilo.
Pridržavajte se uputa za ugradnju i uvjeta za
korištenje navedenih u knjižici koju ste dobili s
krovnim nosačima.
Maksimalno opterećenje raspoređeno na
poprečnim krovnim nosačima za teret
koji nije viši od 40 cm (osim nosača bicikla):
80

kg.
Budući da se ta vrijednost može promijeniti,
provjerite maksimalno opterećenje navedeno
u uputama priloženim uz krovne nosače.
Ako je teret viši od 40 cm, prilagodite brzinu
vozila profilu ceste, kako se ne bi oštetile
krovni nosači i pričvršćenja na vozilu.
Pri prijevozu predmeta dužih od vozila
pridržavajte se važećih propisa u svojoj
zemlji.
Postavljanje na uzdužne
nosače


Poprečni nosači moraju se pričvrstiti kod oznaka
koje se nalaze na uzdužnim nosačima.
Izravno postavljanje na krov

Poprečne šipke smiju se pričvrstiti samo na četiri
hvatišta koja se nalaze na krovnom okviru. Te
su točke skrivene vratima vozila kad su vrata
zatvorena.
Pričvrsni elementi krovnih nosača imaju klin koji
morate umetnuti u otvor svakog od hvatišta.
Savjeti
Ravnomjerno rasporedite teret, pazeći da
ne preopteretite niti jednu stranu.
Najteže predmete postavite što bliže krovu.
Dobro osigurajte teret.
Vozite lagano radi povećane osjetljivosti na
bočni vjetar (zbog utjecaja vjetra na stabilnost
vozila).
Redovito provjeravajte sigurnost i pričvršćenje
krovnih nosača, bar prije svakog puta.
Skinite krovne nosače čim završite prijevoz.

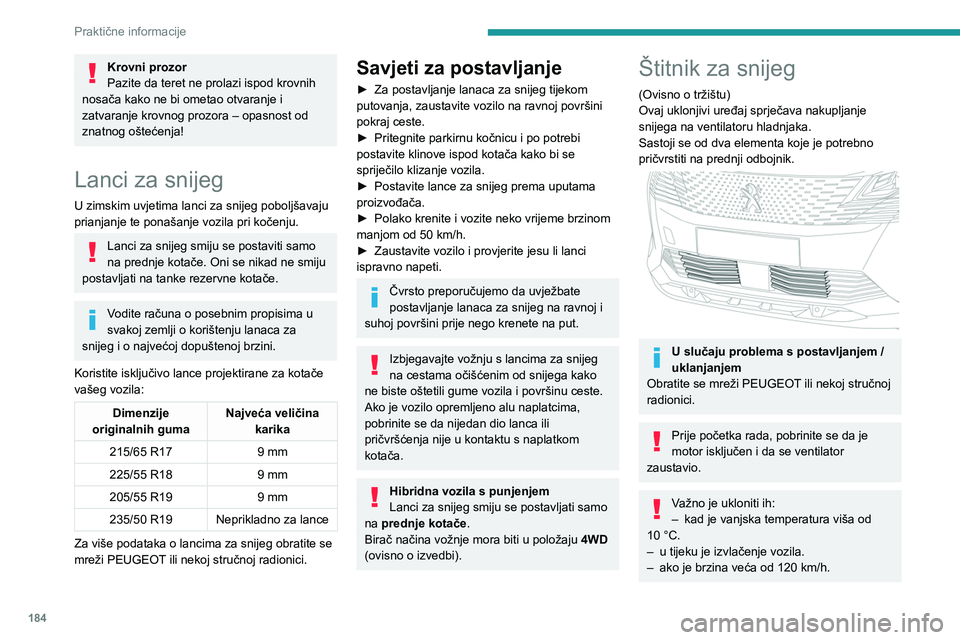

184
Praktične informacije
Krovni prozor
Pazite da teret ne prolazi ispod krovnih
nosača kako ne bi ometao otvaranje i
zatvaranje krovnog prozora – opasnost od
znatnog oštećenja!
Lanci za snijeg
U zimskim uvjetima lanci za snijeg poboljšavaju
prianjanje te ponašanje vozila pri kočenju.
Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezervne kotače.
Vodite računa o posebnim propisima u
svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.
Koristite isključivo lance projektirane za kotače
vašeg vozila:
Dimenzije
originalnih guma Najveća veličina
karika
215/65 R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19 Neprikladno za lance
Za više podataka o lancima za snijeg obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Savjeti za postavljanje
► Za postavljanje lanaca za snijeg tijekom
putovanja, zaustavite vozilo na ravnoj površini
pokraj ceste.
►

Pritegnite parkirnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
►


Postavite lance za snijeg prema uputama
proizvođača.
►


Polako krenite i vozite neko vrijeme brzinom
manjom od 50

km/h.
►

Zaustavite vozilo i provjerite jesu li lanci
ispravno napeti.
Čvrsto preporučujemo da uvježbate
postavljanje lanaca za snijeg na ravnoj i
suhoj površini prije nego krenete na put.
Izbjegavajte vožnju s lancima za snijeg
na cestama očišćenim od snijega kako
ne biste oštetili gume vozila i površinu ceste.
Ako je vozilo opremljeno alu naplatcima,
pobrinite se da nijedan dio lanca ili
pričvršćenja nije u kontaktu s naplatkom
kotača.
Hibridna vozila s punjenjem
Lanci za snijeg smiju se postavljati samo
na prednje kotače.
Birač načina vožnje mora biti u položaju 4WD
(ovisno o izvedbi).
Štitnik za snijeg
(Ovisno o tržištu)
Ovaj uklonjivi uređaj sprječava nakupljanje
snijega na ventilatoru hladnjaka.
Sastoji se od dva elementa koje je potrebno
pričvrstiti na prednji odbojnik.


U slučaju problema s postavljanjem /
uklanjanjem
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Prije početka rada, pobrinite se da je
motor isključen i da se ventilator
zaustavio.
Važno je ukloniti ih:
– kad je vanjska temperatura viša od
10 °C.
–

u tijeku je izvlačenje vozila.
–


ako je brzina veća od 120 km/h.

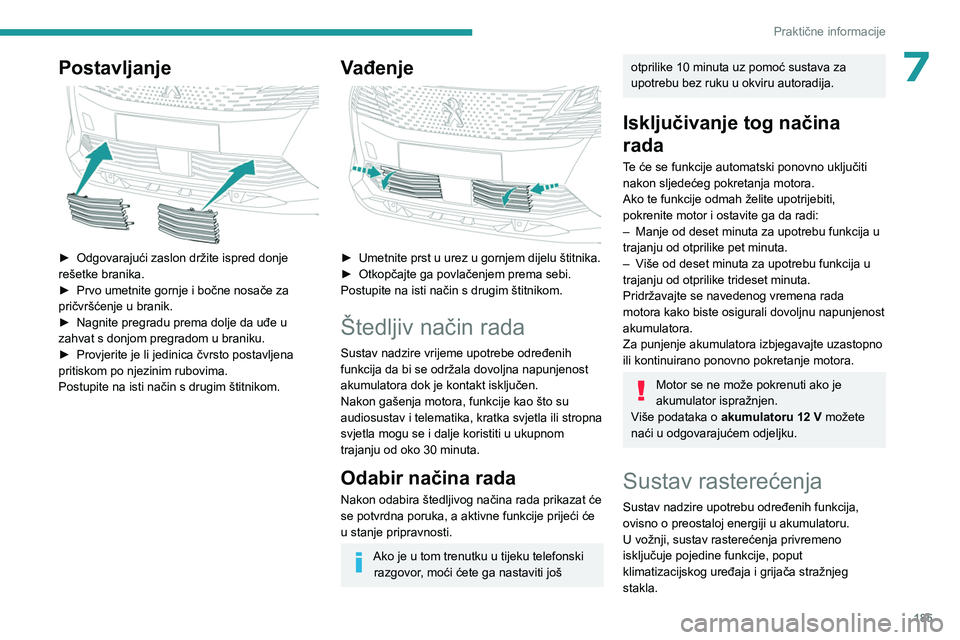

185
Praktične informacije
7Postavljanje

► Odgovarajući zaslon držite ispred donje
rešetke branika.
►

Prvo umetnite gornje i bočne nosače za
pričvršćenje u branik.
►


Nagnite pregradu prema dolje da uđe u
zahvat s donjom pregradom u braniku.
►


Provjerite je li jedinica čvrsto postavljena
pritiskom po njezinim rubovima.
Postupite na isti način s drugim štitnikom.
Vađenje

► Umetnite prst u urez u gornjem dijelu štitnika.
► Otkopčajte ga povlačenjem prema sebi.
Postupite na isti način s drugim štitnikom.
Štedljiv način rada
Sustav nadzire vrijeme upotrebe određenih
funkcija da bi se održala dovoljna napunjenost
akumulatora dok je kontakt isključen.
Nakon gašenja motora, funkcije kao što su
audiosustav i telematika, kratka svjetla ili stropna
svjetla mogu se i dalje koristiti u ukupnom
trajanju od oko 30 minuta.
Odabir načina rada
Nakon odabira štedljivog načina rada prikazat će
se potvrdna poruka, a aktivne funkcije prijeći će
u stanje pripravnosti.
Ako je u tom trenutku u tijeku telefonski razgovor, moći ćete ga nastaviti još
otprilike 10 minuta uz pomoć sustava za
upotrebu bez ruku u okviru autoradija.
Isključivanje tog načina
rada
Te će se funkcije automatski ponovno uključiti
nakon sljedećeg pokretanja motora.
Ako te funkcije odmah želite upotrijebiti,
pokrenite motor i ostavite ga da radi:
–

Manje od deset minuta za upotrebu funkcija u
trajanju od otprilike pet minuta.
–


V
iše od deset minuta za upotrebu funkcija u
trajanju od otprilike trideset minuta.
Pridržavajte se navedenog vremena rada
motora kako biste osigurali dovoljnu napunjenost
akumulatora.
Za punjenje akumulatora izbjegavajte uzastopno
ili kontinuirano ponovno pokretanje motora.
Motor se ne može pokrenuti ako je
akumulator ispražnjen.
Više podataka o akumulatoru 12
V možete
naći u odgovarajućem odjeljku.
Sustav rasterećenja
Sustav nadzire upotrebu određenih funkcija,
ovisno o preostaloj energiji u akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput
klimatizacijskog uređaja i grijača stražnjeg
stakla.

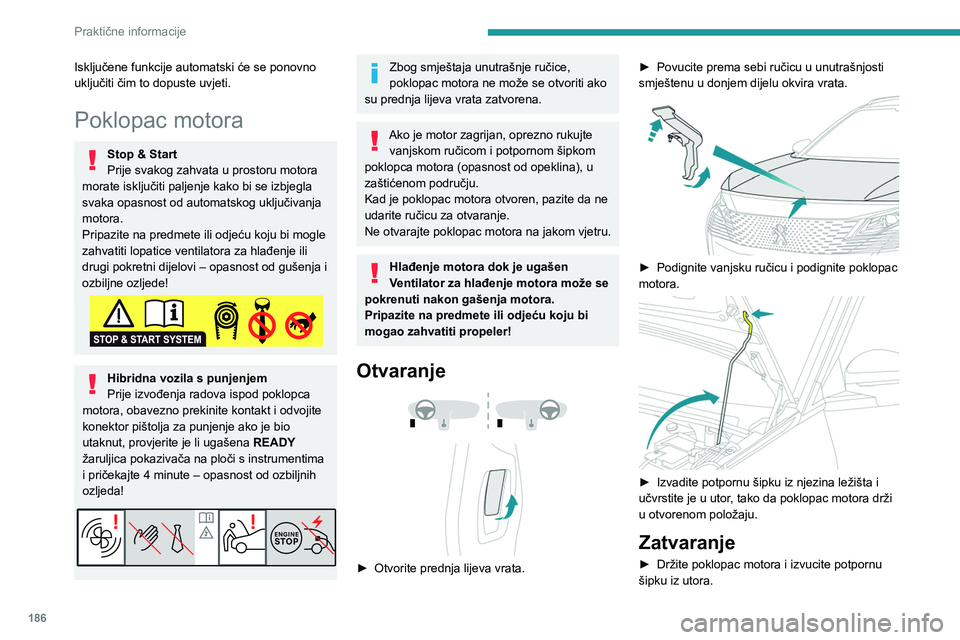

186
Praktične informacije
Isključene funkcije automatski će se ponovno
uključiti čim to dopuste uvjeti.
Poklopac motora
Stop & Start
Prije svakog zahvata u prostoru motora
morate isključiti paljenje kako bi se izbjegla
svaka opasnost od automatskog uključivanja
motora.
Pripazite na predmete ili odjeću koju bi mogle
zahvatiti lopatice ventilatora za hlađenje ili
drugi pokretni dijelovi – opasnost od gušenja i
ozbiljne ozljede!
Hibridna vozila s punjenjem
Prije izvođenja radova ispod poklopca
motora, obavezno prekinite kontakt i odvojite
konektor pištolja za punjenje ako je bio
utaknut, provjerite je li ugašena

READY

žaruljica pokazivača na ploči s instrumentima
i pričekajte 4 minute – opasnost od ozbiljnih
ozljeda!
Zbog smještaja unutrašnje ručice,
poklopac motora ne može se otvoriti ako
su prednja lijeva vrata zatvorena.
Ako je motor zagrijan, oprezno rukujte vanjskom ručicom i potpornom šipkom
poklopca motora (opasnost od opeklina), u
zaštićenom području.
Kad je poklopac motora otvoren, pazite da ne
udarite ručicu za otvaranje.
Ne otvarajte poklopac motora na jakom vjetru.
Hlađenje motora dok je ugašen
Ventilator za hlađenje motora može se
pokrenuti nakon gašenja motora.
Pripazite na predmete ili odjeću koju bi
mogao zahvatiti propeler!
Otvaranje



► Otvorite prednja lijeva vrata. ►
Povucite prema sebi ručicu u unutrašnjosti
smještenu u donjem dijelu okvira vrata.


► Podignite vanjsku ručicu i podignite poklopac
motora.


► Izvadite potpornu šipku iz njezina ležišta i
učvrstite je u utor , tako da poklopac motora drži
u otvorenom položaju.
Zatvaranje
► Držite poklopac motora i izvucite potpornu
šipku iz utora.

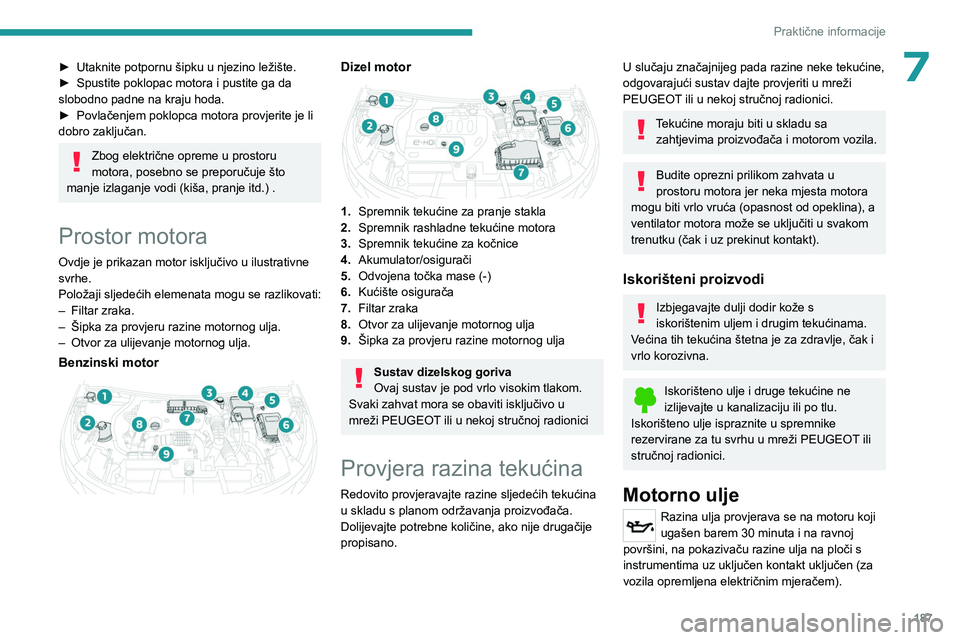

187
Praktične informacije
7► Utaknite potpornu šipku u njezino ležište.
► Spustite poklopac motora i pustite ga da
slobodno padne na kraju hoda.
►

Povlačenjem poklopca motora provjerite je li
dobro zaključan.
Zbog električne opreme u prostoru
motora, posebno se preporučuje što
manje izlaganje vodi (kiša, pranje itd.) .
Prostor motora
Ovdje je prikazan motor isključivo u ilustrativne
svrhe.
Položaji sljedećih elemenata mogu se razlikovati:
–

Filtar zraka.
–


Šipka za provjeru razine motornog ulja.
–


Otvor za ulijevanje motornog ulja.
Benzinski motor

Dizel motor

1. Spremnik tekućine za pranje stakla
2. Spremnik rashladne tekućine motora
3. Spremnik tekućine za kočnice
4. Akumulator/osigurači
5. Odvojena točka mase (-)
6. Kućište osigurača
7. Filtar zraka
8. Otvor za ulijevanje motornog ulja
9. Šipka za provjeru razine motornog ulja
Sustav dizelskog goriva
Ovaj sustav je pod vrlo visokim tlakom.
Svaki zahvat mora se obaviti isključivo u
mreži PEUGEOT ili u nekoj stručnoj radionici
Provjera razina tekućina
Redovito provjeravajte razine sljedećih tekućina
u skladu s planom održavanja proizvođača.
Dolijevajte potrebne količine, ako nije drugačije
propisano.
U slučaju značajnijeg pada razine neke tekućine,
odgovarajući sustav dajte provjeriti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Tekućine moraju biti u skladu sa zahtjevima proizvođača i motorom vozila.
Budite oprezni prilikom zahvata u
prostoru motora jer neka mjesta motora
mogu biti vrlo vruća (opasnost od opeklina), a
ventilator motora može se uključiti u svakom
trenutku (čak i uz prekinut kontakt).
Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s
iskorištenim uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje, čak i
vrlo korozivna.
Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje ispraznite u spremnike
rezervirane za tu svrhu u mreži PEUGEOT ili
stručnoj radionici.
Motorno ulje
Razina ulja provjerava se na motoru koji
ugašen barem 30 minuta i na ravnoj
površini, na pokazivaču razine ulja na ploči s
instrumentima uz uključen kontakt uključen (za
vozila opremljena električnim mjeračem).

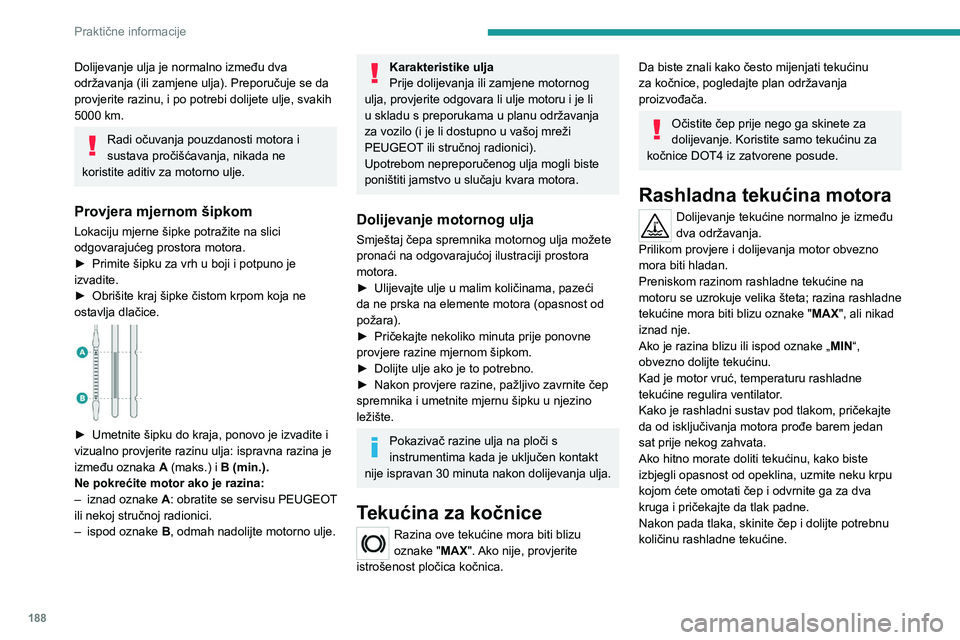

188
Praktične informacije
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). Preporučuje se da
provjerite razinu, i po potrebi dolijete ulje, svakih
5000 km.
Radi očuvanja pouzdanosti motora i
sustava pročišćavanja, nikada ne
koristite aditiv za motorno ulje.
Provjera mjernom šipkom
Lokaciju mjerne šipke potražite na slici
odgovarajućeg prostora motora.
►

Primite šipku za vrh u boji i potpuno je
izvadite.
►


Obrišite kraj šipke čistom krpom koja ne
ostavlja dlačice.


► Umetnite šipku do kraja, ponovo je izvadite i
vizualno provjerite razinu ulja: ispravna razina je
između oznaka A
(maks.) i B (min.).
Ne pokrećite motor ako je razina:
–

iznad
oznake A: obratite se servisu PEUGEOT
ili nekoj stručnoj radionici.
–

ispod oznake B

, odmah nadolijte motorno ulje.
Karakteristike ulja
Prije dolijevanja ili zamjene motornog
ulja, provjerite odgovara li ulje motoru i je li
u skladu s preporukama u planu održavanja
za vozilo (i je li dostupno u vašoj mreži
PEUGEOT ili stručnoj radionici).
Upotrebom nepreporučenog ulja mogli biste
poništiti jamstvo u slučaju kvara motora.
Dolijevanje motornog ulja
Smještaj čepa spremnika motornog ulja možete
pronaći na odgovarajućoj ilustraciji prostora
motora.
►

Ulijevajte ulje u malim količinama, pazeći
da ne prska na elemente motora (opasnost od
požara).
►


Pričekajte nekoliko minuta prije ponovne
provjere razine mjernom šipkom.
►


Dolijte ulje ako je to potrebno.
►


Nakon provjere razine, pažljivo zavrnite čep
spremnika i umetnite mjernu šipku u njezino
ležište.
Pokazivač razine ulja na ploči s
instrumentima kada je uključen kontakt
nije ispravan 30 minuta nakon dolijevanja ulja.
Tekućina za kočnice
Razina ove tekućine mora biti blizu
oznake "MAX". Ako nije, provjerite
istrošenost pločica kočnica.
Da biste znali kako često mijenjati tekućinu
za kočnice, pogledajte plan održavanja
proizvođača.
Očistite čep prije nego ga skinete za
dolijevanje. Koristite samo tekućinu za
kočnice DOT4 iz zatvorene posude.
Rashladna tekućina motora
Dolijevanje tekućine normalno je između
dva održavanja.
Prilikom provjere i dolijevanja motor obvezno
mora biti hladan.
Preniskom razinom rashladne tekućine na
motoru se uzrokuje velika šteta; razina rashladne
tekućine mora biti blizu oznake " MAX", ali nikad
iznad nje.
Ako je razina blizu ili ispod oznake „ MIN“,
obvezno dolijte tekućinu.
Kad je motor vruć, temperaturu rashladne
tekućine regulira ventilator.
Kako je rashladni sustav pod tlakom, pričekajte
da od isključivanja motora prođe barem jedan
sat prije nekog zahvata.
Ako hitno morate doliti tekućinu, kako biste
izbjegli opasnost od opeklina, uzmite neku krpu
kojom ćete omotati čep i odvrnite ga za dva
kruga i pričekajte da tlak padne.
Nakon pada tlaka, skinite čep i dolijte potrebnu
količinu rashladne tekućine.

189
Praktične informacije

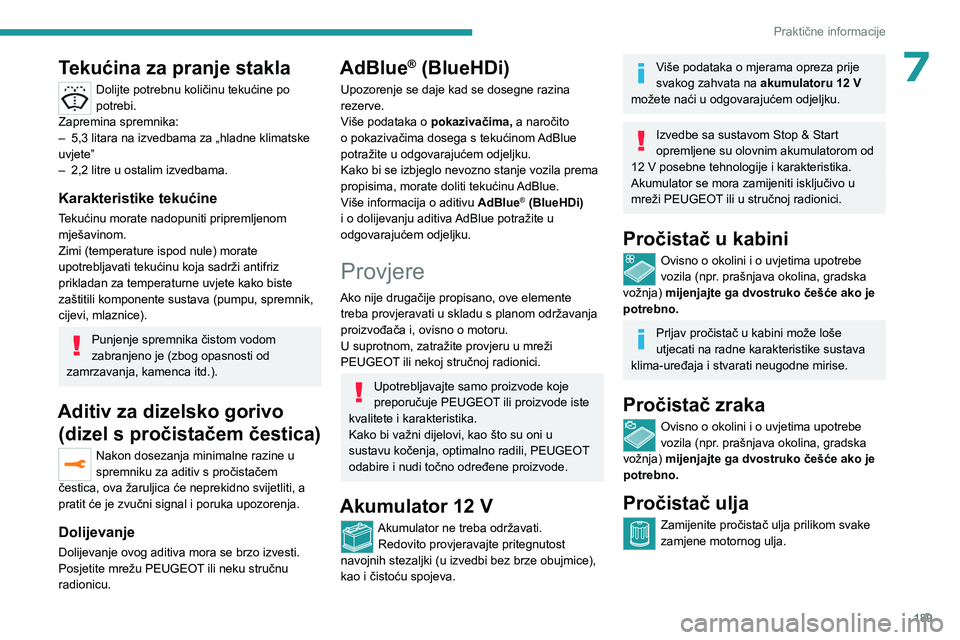

7Tekućina za pranje stakla
Dolijte potrebnu količinu tekućine po
potrebi.
Zapremina spremnika:
–

5,3 litara na izvedbama za „hladne klimatske
uvjete”
–


2,2 litre u ostalim izvedbama.
Karakteristike tekućine
Tekućinu morate nadopuniti pripremljenom
mješavinom.
Zimi (temperature ispod nule) morate
upotrebljavati tekućinu koja sadrži antifriz
prikladan za temperaturne uvjete kako biste
zaštitili komponente sustava (pumpu, spremnik,
cijevi, mlaznice).
Punjenje spremnika čistom vodom
zabranjeno je (zbog opasnosti od
zamrzavanja, kamenca itd.).
Aditiv za dizelsko gorivo (dizel s pročistačem čestica)
Nakon dosezanja minimalne razine u
spremniku za aditiv s pročistačem
čestica, ova žaruljica će neprekidno svijetliti, a
pratit će je zvučni signal i poruka upozorenja.
Dolijevanje
Dolijevanje ovog aditiva mora se brzo izvesti.
Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
AdBlue® (BlueHDi)
Upozorenje se daje kad se dosegne razina
rezerve.
Više podataka o pokazivačima, a naročito
o pokazivačima dosega s tekućinom AdBlue
potražite u odgovarajućem odjeljku.
Kako bi se izbjeglo nevozno stanje vozila prema
propisima, morate doliti tekućinu AdBlue.
Više informacija o aditivu AdBlue
® (BlueHDi)
i o dolijevanju aditiva AdBlue potražite u
odgovarajućem odjeljku.
Provjere
Ako nije drugačije propisano, ove elemente treba provjeravati u skladu s planom održavanja
proizvođača i, ovisno o motoru.
U suprotnom, zatražite provjeru u mreži
PEUGEOT ili nekoj stručnoj radionici.
Upotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode iste
kvalitete i karakteristika.
Kako bi važni dijelovi, kao što su oni u
sustavu kočenja, optimalno radili, PEUGEOT
odabire i nudi točno određene proizvode.
Akumulator 12 V
Akumulator ne treba održavati. Redovito provjeravajte pritegnutost
navojnih stezaljki (u izvedbi bez brze obujmice),
kao i čistoću spojeva.
Više podataka o mjerama opreza prije
svakog zahvata na akumulatoru 12
V
možete naći u odgovarajućem odjeljku.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom od
12

V posebne tehnologije i karakteristika.
Akumulator se mora zamijeniti isključivo u
mreži PEUGEOT ili u stručnoj radionici.
Pročistač u kabini
Ovisno o okolini i o uvjetima upotrebe
vozila (npr. prašnjava okolina, gradska
vožnja) mijenjajte ga dvostruko češće ako je
potrebno.
Prljav pročistač u kabini može loše
utjecati na radne karakteristike sustava
klima-uređaja i stvarati neugodne mirise.
Pročistač zraka
Ovisno o okolini i o uvjetima upotrebe
vozila (npr. prašnjava okolina, gradska
vožnja) mijenjajte ga dvostruko češće ako je
potrebno.
Pročistač ulja
Zamijenite pročistač ulja prilikom svake
zamjene motornog ulja.

190
Praktične informacije

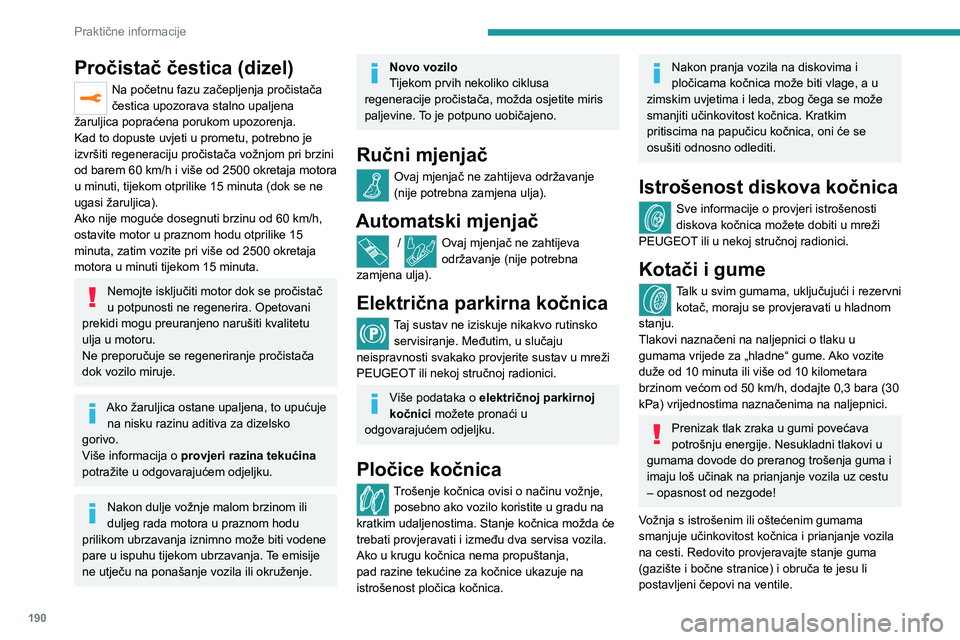

Pročistač čestica (dizel)
Na početnu fazu začepljenja pročistača
čestica upozorava stalno upaljena
žaruljica popraćena porukom upozorenja.
Kad to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača vožnjom pri brzini
od barem 60 km/h i više od 2500 okretaja motora
u minuti, tijekom otprilike 15 minuta (dok se ne
ugasi žaruljica).
Ako nije moguće dosegnuti brzinu od 60 km/h,
ostavite motor u praznom hodu otprilike 15
minuta, zatim vozite pri više od 2500 okretaja
motora u minuti tijekom 15 minuta.
Nemojte isključiti motor dok se pročistač
u potpunosti ne regenerira. Opetovani
prekidi mogu preuranjeno narušiti kvalitetu
ulja u motoru.
Ne preporučuje se regeneriranje pročistača
dok vozilo miruje.
Ako žaruljica ostane upaljena, to upućuje na nisku razinu aditiva za dizelsko
gorivo.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu
prilikom ubrzavanja iznimno može biti vodene
pare u ispuhu tijekom ubrzavanja. Te emisije
ne utječu na ponašanje vozila ili okruženje.
Novo vozilo
Tijekom prvih nekoliko ciklusa
regeneracije pročistača, možda osjetite miris
paljevine. To je potpuno uobičajeno.
Ručni mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
Automatski mjenjač
/ Ovaj mjenjač ne zahtijeva
održavanje (nije potrebna
zamjena ulja).
Električna parkirna kočnica
Taj sustav ne iziskuje nikakvo rutinsko servisiranje. Međutim, u slučaju
neispravnosti svakako provjerite sustav u mreži
PEUGEOT ili nekoj stručnoj radionici.
Više podataka o električnoj parkirnoj
kočnici možete pronaći u
odgovarajućem odjeljku.
Pločice kočnica
Trošenje kočnica ovisi o načinu vožnje, posebno ako vozilo koristite u gradu na
kratkim udaljenostima. Stanje kočnica možda će
trebati provjeravati i između dva servisa vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Nakon pranja vozila na diskovima i
pločicama kočnica može biti vlage, a u
zimskim uvjetima i leda, zbog čega se može
smanjiti učinkovitost kočnica. Kratkim
pritiscima na papučicu kočnica, oni će se
osušiti odnosno odlediti.
Istrošenost diskova kočnica
Sve informacije o provjeri istrošenosti
diskova kočnica možete dobiti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Kotači i gume
Talk u svim gumama, uključujući i rezervni kotač, moraju se provjeravati u hladnom
stanju.
Tlakovi naznačeni na naljepnici o tlaku u
gumama vrijede za „hladne“ gume. Ako vozite
duže od 10 minuta ili više od 10 kilometara
brzinom većom od 50
km/h, dodajte 0,3 bara (30
kPa) vrijednostima naznačenima na naljepnici.
Prenizak tlak zraka u gumi povećava
potrošnju energije. Nesukladni tlakovi u
gumama dovode do preranog trošenja guma i
imaju loš učinak na prianjanje vozila uz cestu
– opasnost od nezgode!
Vožnja s istrošenim ili oštećenim gumama
smanjuje učinkovitost kočnica i prianjanje vozila
na cesti. Redovito provjeravajte stanje guma
(gazište i bočne stranice) i obruča te jesu li
postavljeni čepovi na ventile.
