2023 PEUGEOT 308 Instrukcja obsługi (in Polish)

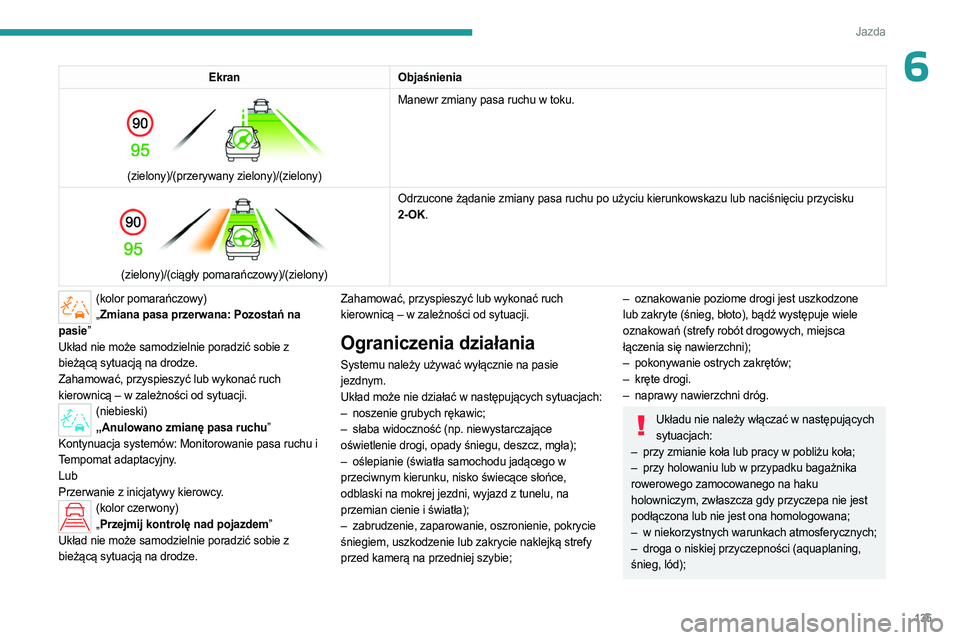

135
Jazda
6EkranObjaśnienia

(zielony)/(przerywany zielony)/(zielony) Manewr zmiany pasa ruchu w toku.

(zielony)/(ciągły pomarańczowy)/(zielony) Odrzucone żądanie zmiany pasa ruchu po użyciu kierunkowskazu lub naciśnięciu przycisku
2-OK.
(kolor pomarańczowy)
„ Zmiana pasa przerwana: Pozostań na
pasie”
Układ nie może samodzielnie poradzić sobie z
bieżącą sytuacją na drodze.
Zahamować, przyspieszyć lub wykonać ruch
kierownicą – w zależności od sytuacji.
(niebieski) „Anulowano zmianę pasa ruchu”
Kontynuacja systemów: Monitorowanie pasa ruchu i
Tempomat adaptacyjny.
Lub
Przerwanie z inicjatywy kierowcy.
(kolor czerwony) „ Przejmij kontrolę nad pojazdem”
Układ nie może samodzielnie poradzić sobie z
bieżącą sytuacją na drodze. Zahamować, przyspieszyć lub wykonać ruch
kierownicą – w zależności od sytuacji.
Ograniczenia działania
Systemu należy używać wyłącznie na pasie
jezdnym.
Układ może nie działać w następujących sytuacjach:
–

noszenie grubych rękawic;
–


słaba widoczność (np. niewystarczające

oświetlenie drogi, opady śniegu, deszcz, mgła);
–

oślepianie (światła samochodu jadącego w

przeciwnym kierunku, nisko świecące słońce,
odblaski na mokrej jezdni, wyjazd z tunelu, na
przemian cienie i światła);
–

zabrudzenie, zaparowanie, oszronienie, pokrycie

śniegiem, uszkodzenie lub zakrycie naklejką strefy
przed kamerą na przedniej szybie;
– oznakowanie poziome drogi jest uszkodzone
lub zakryte (śnieg, błoto), bądź występuje wiele
oznakowań (strefy robót drogowych, miejsca
łączenia się nawierzchni);
–

pokonywanie ostrych zakrętów;
–


kręte drogi.
–


naprawy nawierzchni dróg.
Układu nie należy włączać w następujących sytuacjach:
–

przy zmianie koła lub pracy w pobliżu koła;
–


przy holowaniu lub w przypadku bagażnika

rowerowego zamocowanego na haku
holowniczym, zwłaszcza gdy przyczepa nie jest
podłączona lub nie jest ona homologowana;
–

w niekorzystnych warunkach atmosferycznych;
–


droga o niskiej przyczepności (aquaplaning,

śnieg, lód);

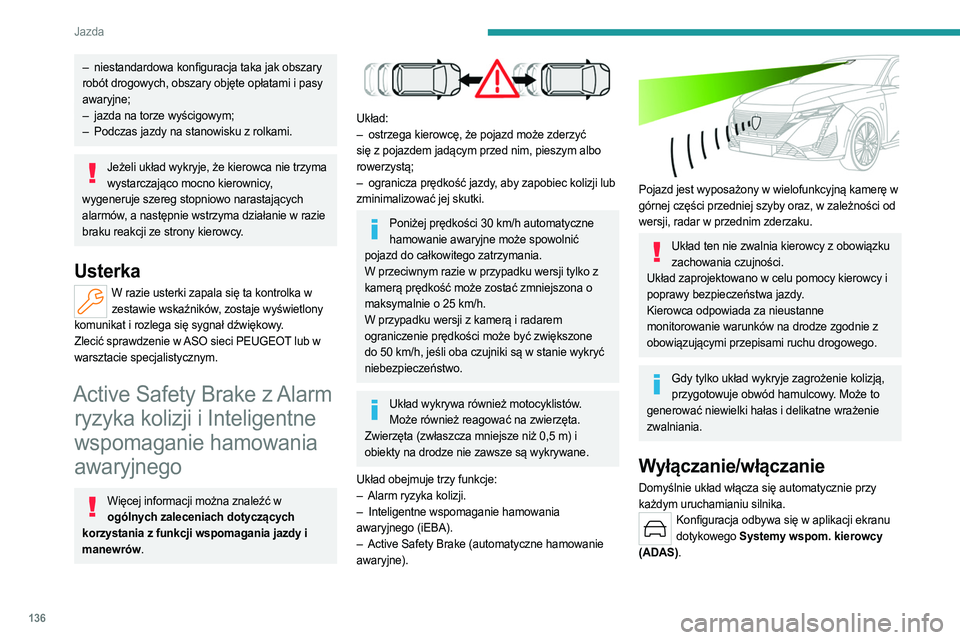

136
Jazda
– niestandardowa konfiguracja taka jak obszary
robót drogowych, obszary objęte opłatami i pasy
awaryjne;
–

jazda na torze wyścigowym;
–


Podczas jazdy na stanowisku z rolkami.
Jeżeli układ wykryje, że kierowca nie trzyma wystarczająco mocno kierownicy,
wygeneruje szereg stopniowo narastających
alarmów, a następnie wstrzyma działanie w razie
braku reakcji ze strony kierowcy.
Usterka
W razie usterki zapala się ta kontrolka w zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Active Safety Brake z Alarm ryzyka kolizji i Inteligentne
wspomaganie hamowania
awaryjnego
Więcej informacji można znaleźć w
ogólnych zaleceniach dotyczących
korzystania z funkcji wspomagania jazdy i
manewrów.


Układ:
– ostrzega kierowcę, że pojazd może zderzyć
się z pojazdem jadącym przed nim, pieszym albo
rowerzystą;
–

ogranicza prędkość jazdy
, aby zapobiec kolizji lub
zminimalizować jej skutki.
Poniżej prędkości 30 km/h automatyczne hamowanie awaryjne może spowolnić
pojazd do całkowitego zatrzymania.
W przeciwnym razie w przypadku wersji tylko z
kamerą prędkość może zostać zmniejszona o
maksymalnie o 25 km/h.
W przypadku wersji z kamerą i radarem
ograniczenie prędkości może być zwiększone
do 50 km/h, jeśli oba czujniki są w stanie wykryć
niebezpieczeństwo.
Układ wykrywa również motocyklistów. Może również reagować na zwierzęta.
Zwierzęta (zwłaszcza mniejsze niż 0,5
m) i
obiekty na drodze nie zawsze są wykrywane.
Układ obejmuje trzy funkcje:
–

Alarm ryzyka kolizji.
–


Inteligentne wspomaganie hamowania

awaryjnego (iEBA).
–

Active Safety Brake (automatyczne hamowanie

awaryjne).


Pojazd jest wyposażony w wielofunkcyjną kamerę w
górnej części przedniej szyby oraz, w zależności od
wersji, radar w przednim zderzaku.
Układ ten nie zwalnia kierowcy z obowiązku zachowania czujności.
Układ zaprojektowano w celu pomocy kierowcy i
poprawy bezpieczeństwa jazdy.
Kierowca odpowiada za nieustanne
monitorowanie warunków na drodze zgodnie z
obowiązującymi przepisami ruchu drogowego.
Gdy tylko układ wykryje zagrożenie kolizją, przygotowuje obwód hamulcowy. Może to
generować niewielki hałas i delikatne wrażenie
zwalniania.
Wyłączanie/włączanie
Domyślnie układ włącza się automatycznie przy
każdym uruchamianiu silnika.
Konfiguracja odbywa się w aplikacji ekranu dotykowego Systemy wspom. kierowcy
(ADAS).

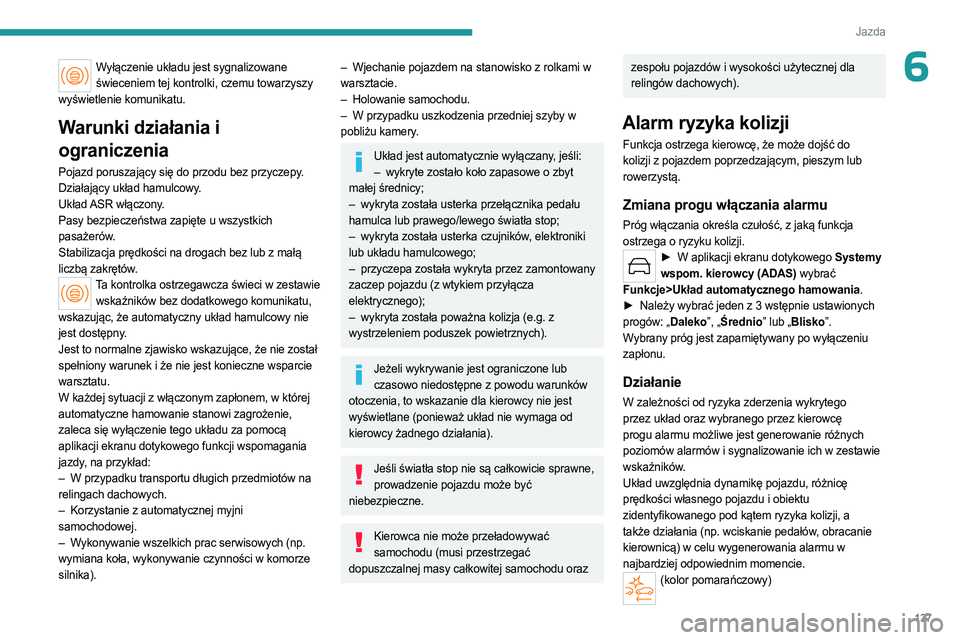

137
Jazda
6Wyłączenie układu jest sygnalizowane świeceniem tej kontrolki, czemu towarzyszy
wyświetlenie komunikatu.
Warunki działania i
ograniczenia
Pojazd poruszający się do przodu bez przyczepy.
Działający układ hamulcowy.
Układ ASR włączony.
Pasy bezpieczeństwa zapięte u wszystkich
pasażerów.
Stabilizacja prędkości na drogach bez lub z małą
liczbą zakrętów.
Ta kontrolka ostrzegawcza świeci w zestawie wskaźników bez dodatkowego komunikatu,
wskazując, że automatyczny układ hamulcowy nie
jest dostępny.
Jest to normalne zjawisko wskazujące, że nie został
spełniony warunek i że nie jest konieczne wsparcie
warsztatu.
W każdej sytuacji z włączonym zapłonem, w której
automatyczne hamowanie stanowi zagrożenie,
zaleca się wyłączenie tego układu za pomocą
aplikacji ekranu dotykowego funkcji wspomagania
jazdy, na przykład:
–

W przypadku transportu długich przedmiotów na

relingach dachowych.
–

Korzystanie z automatycznej myjni

samochodowej.
–

W

ykonywanie wszelkich prac serwisowych (np.
wymiana koła, wykonywanie czynności w komorze
silnika).
– Wjechanie pojazdem na stanowisko z rolkami w
warsztacie.
–

Holowanie samochodu.
–


W przypadku uszkodzenia przedniej szyby w

pobliżu kamery.
Układ jest automatycznie wyłączany, jeśli: – wykryte zostało koło zapasowe o zbyt
małej średnicy;
–

wykryta została usterka przełącznika pedału

hamulca lub prawego/lewego światła stop;
–

wykryta została usterka czujników
, elektroniki
lub układu hamulcowego;
–

przyczepa została wykryta przez zamontowany

zaczep pojazdu (z wtykiem przyłącza
elektrycznego);
–

wykryta została poważna kolizja (e.g.
z
wystrzeleniem poduszek powietrznych).
Jeżeli wykrywanie jest ograniczone lub czasowo niedostępne z powodu warunków
otoczenia, to wskazanie dla kierowcy nie jest
wyświetlane (ponieważ układ nie wymaga od
kierowcy żadnego działania).
Jeśli światła stop nie są całkowicie sprawne, prowadzenie pojazdu może być
niebezpieczne.
Kierowca nie może przeładowywać samochodu (musi przestrzegać
dopuszczalnej masy całkowitej samochodu oraz
zespołu pojazdów i wysokości użytecznej dla
relingów dachowych).
Alarm ryzyka kolizji
Funkcja ostrzega kierowcę, że może dojść do
kolizji z pojazdem poprzedzającym, pieszym lub
rowerzystą.
Zmiana progu włączania alarmu
Próg włączania określa czułość, z jaką funkcja
ostrzega o ryzyku kolizji.
► W aplikacji ekranu dotykowego Systemy
wspom. kierowcy (ADAS) wybrać
Funkcje>Układ automatycznego hamowania.
►

Należy wybrać jeden z 3 wstępnie ustawionych

progów:
„Daleko”, „Średnio” lub „Blisko”.
Wybrany próg jest zapamiętywany po wyłączeniu
zapłonu.
Działanie
W zależności od ryzyka zderzenia wykrytego
przez układ oraz wybranego przez kierowcę
progu alarmu możliwe jest generowanie różnych
poziomów alarmów i sygnalizowanie ich w zestawie
wskaźników.
Układ uwzględnia dynamikę pojazdu, różnicę
prędkości własnego pojazdu i obiektu
zidentyfikowanego pod kątem ryzyka kolizji, a
także działania (np. wciskanie pedałów, obracanie
kierownicą) w celu wygenerowania alarmu w
najbardziej odpowiednim momencie.
(kolor pomarańczowy)

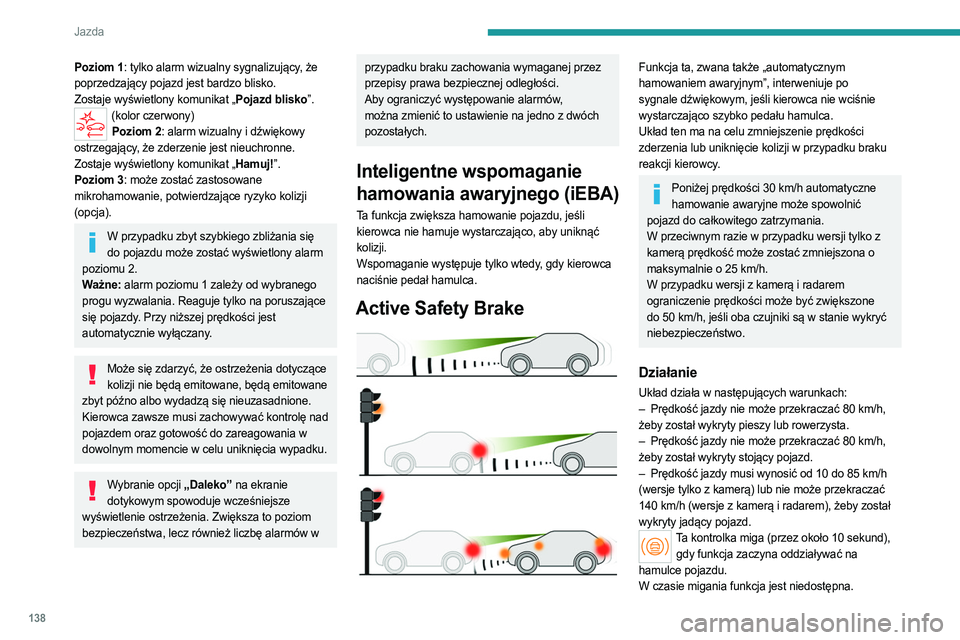

138
Jazda
Poziom 1: tylko alarm wizualny sygnalizujący, że
poprzedzający pojazd jest bardzo blisko.
Zostaje wyświetlony komunikat „Pojazd blisko”.
(kolor czerwony)Poziom 2: alarm wizualny i dźwiękowy
ostrzegający, że zderzenie jest nieuchronne.
Zostaje wyświetlony komunikat „Hamuj!”.
Poziom 3: może zostać zastosowane
mikrohamowanie, potwierdzające ryzyko kolizji
(opcja).
W przypadku zbyt szybkiego zbliżania się do pojazdu może zostać wyświetlony alarm
poziomu 2.
Ważne: alarm poziomu 1 zależy od wybranego
progu wyzwalania. Reaguje tylko na poruszające
się pojazdy. Przy niższej prędkości jest
automatycznie wyłączany.
Może się zdarzyć, że ostrzeżenia dotyczące kolizji nie będą emitowane, będą emitowane
zbyt późno albo wydadzą się nieuzasadnione.
Kierowca zawsze musi zachowywać kontrolę nad
pojazdem oraz gotowość do zareagowania w
dowolnym momencie w celu uniknięcia wypadku.
Wybranie opcji „Daleko” na ekranie dotykowym spowoduje wcześniejsze
wyświetlenie ostrzeżenia. Zwiększa to poziom
bezpieczeństwa, lecz również liczbę alarmów w
przypadku braku zachowania wymaganej przez
przepisy prawa bezpiecznej odległości.
Aby ograniczyć występowanie alarmów,
można zmienić to ustawienie na jedno z dwóch
pozostałych.
Inteligentne wspomaganie
hamowania awaryjnego (iEBA)
Ta funkcja zwiększa hamowanie pojazdu, jeśli
kierowca nie hamuje wystarczająco, aby uniknąć
kolizji.
Wspomaganie występuje tylko wtedy, gdy kierowca
naciśnie pedał hamulca.
Active Safety Brake

Funkcja ta, zwana także „automatycznym
hamowaniem awaryjnym”, interweniuje po
sygnale dźwiękowym, jeśli kierowca nie wciśnie
wystarczająco szybko pedału hamulca.
Układ ten ma na celu zmniejszenie prędkości
zderzenia lub uniknięcie kolizji w przypadku braku
reakcji kierowcy.
Poniżej prędkości 30 km/h automatyczne hamowanie awaryjne może spowolnić
pojazd do całkowitego zatrzymania.
W przeciwnym razie w przypadku wersji tylko z
kamerą prędkość może zostać zmniejszona o
maksymalnie o 25 km/h.
W przypadku wersji z kamerą i radarem
ograniczenie prędkości może być zwiększone
do 50 km/h, jeśli oba czujniki są w stanie wykryć
niebezpieczeństwo.
Działanie
Układ działa w następujących warunkach:
– Prędkość jazdy nie może przekraczać 80 km/h,
żeby został wykryty pieszy lub rowerzysta.
–

Prędkość jazdy nie może przekraczać 80 km/h,

żeby został wykryty stojący pojazd.
–

Prędkość jazdy musi wynosić od 10 do 85
km/h
(wersje tylko z kamerą) lub nie może przekraczać
140
km/h (wersje z kamerą i radarem), żeby został
wykryty jadący pojazd.
Ta kontrolka miga (przez około 10 sekund),
gdy funkcja zaczyna oddziaływać na
hamulce pojazdu.
W czasie migania funkcja jest niedostępna.

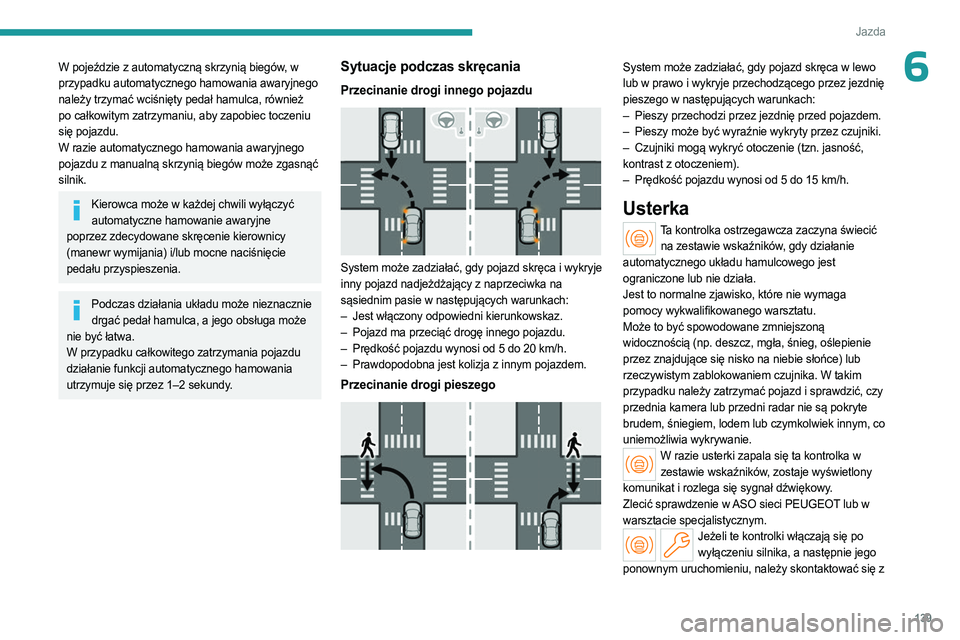

139
Jazda
6W pojeździe z automatyczną skrzynią biegów, w
przypadku automatycznego hamowania awaryjnego
należy trzymać wciśnięty pedał hamulca, również
po całkowitym zatrzymaniu, aby zapobiec toczeniu
się pojazdu.
W razie automatycznego hamowania awaryjnego
pojazdu z manualną skrzynią biegów może zgasnąć
silnik.
Kierowca może w każdej chwili wyłączyć automatyczne hamowanie awaryjne
poprzez zdecydowane skręcenie kierownicy
(manewr wymijania) i/lub mocne naciśnięcie
pedału przyspieszenia.
Podczas działania układu może nieznacznie drgać pedał hamulca, a jego obsługa może
nie być łatwa.
W przypadku całkowitego zatrzymania pojazdu
działanie funkcji automatycznego hamowania
utrzymuje się przez 1–2
sekundy.
Sytuacje podczas skręcania
Przecinanie drogi innego pojazdu

System może zadziałać, gdy pojazd skręca i wykryje
inny pojazd nadjeżdżający z naprzeciwka na
sąsiednim pasie w następujących warunkach:
–
Jest włączony odpowiedni kierunkowskaz.
–


Pojazd ma przeciąć drogę innego pojazdu.
–


Prędkość pojazdu wynosi od 5 do 20
km/h.
–

Prawdopodobna jest kolizja z innym pojazdem.
Przecinanie drogi pieszego

System może zadziałać, gdy pojazd skręca w lewo
lub w prawo i wykryje przechodzącego przez jezdnię
pieszego w następujących warunkach:
–
Pieszy przechodzi przez jezdnię przed pojazdem.
–


Pieszy może być wyraźnie wykryty przez czujniki.
–


Czujniki mogą wykryć otoczenie (tzn. jasność,

kontrast z otoczeniem).
–

Prędkość pojazdu wynosi od 5 do 15
km/h.
Usterka
Ta kontrolka ostrzegawcza zaczyna świecić na zestawie wskaźników, gdy działanie
automatycznego układu hamulcowego jest
ograniczone lub nie działa.
Jest to normalne zjawisko, które nie wymaga
pomocy wykwalifikowanego warsztatu.
Może to być spowodowane zmniejszoną
widocznością (np. deszcz, mgła, śnieg, oślepienie
przez znajdujące się nisko na niebie słońce) lub
rzeczywistym zablokowaniem czujnika. W takim
przypadku należy zatrzymać pojazd i sprawdzić, czy
przednia kamera lub przedni radar nie są pokryte
brudem, śniegiem, lodem lub czymkolwiek innym, co
uniemożliwia wykrywanie.
W razie usterki zapala się ta kontrolka w zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Jeżeli te kontrolki włączają się po wyłączeniu silnika, a następnie jego
ponownym uruchomieniu, należy skontaktować się z

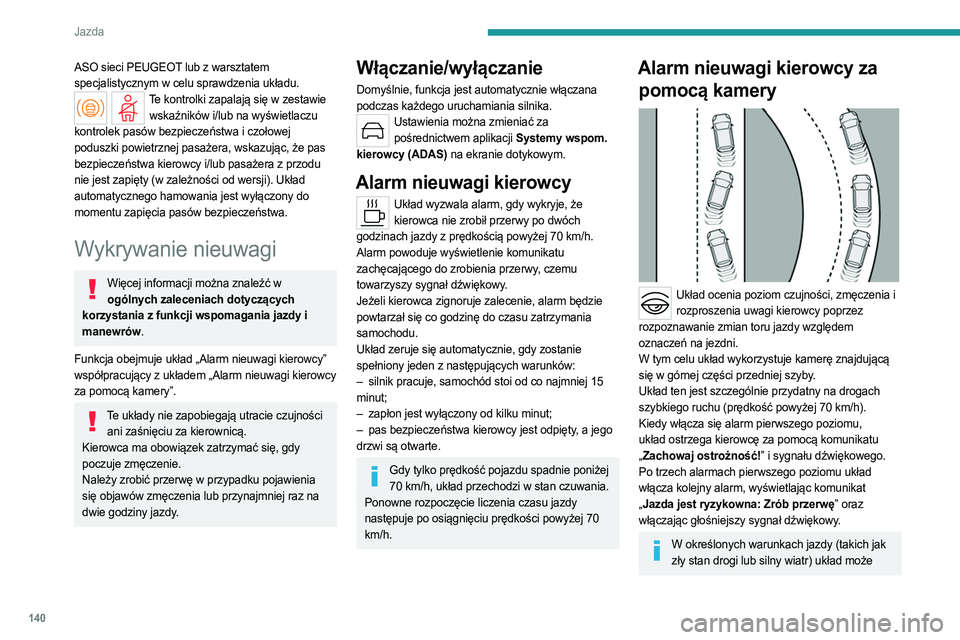

140
Jazda
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym w celu sprawdzenia układu.
Te kontrolki zapalają się w zestawie wskaźników i/lub na wyświetlaczu
kontrolek pasów bezpieczeństwa i czołowej
poduszki powietrznej pasażera, wskazując, że pas
bezpieczeństwa kierowcy i/lub pasażera z przodu
nie jest zapięty (w zależności od wersji). Układ
automatycznego hamowania jest wyłączony do
momentu zapięcia pasów bezpieczeństwa.
Wykrywanie nieuwagi
Więcej informacji można znaleźć w ogólnych zaleceniach dotyczących
korzystania z funkcji wspomagania jazdy i
manewrów.
Funkcja obejmuje układ „Alarm nieuwagi kierowcy”
współpracujący z układem „Alarm nieuwagi kierowcy
za pomocą kamery”.
Te układy nie zapobiegają utracie czujności ani zaśnięciu za kierownicą.
Kierowca ma obowiązek zatrzymać się, gdy
poczuje zmęczenie.
Należy zrobić przerwę w przypadku pojawienia
się objawów zmęczenia lub przynajmniej raz na
dwie godziny jazdy.
Włączanie/wyłączanie
Domyślnie, funkcja jest automatycznie włączana
podczas każdego uruchamiania silnika.
Ustawienia można zmieniać za pośrednictwem aplikacji Systemy wspom.
kierowcy (ADAS) na ekranie dotykowym.
Alarm nieuwagi kierowcy
Układ wyzwala alarm, gdy wykryje, że kierowca nie zrobił przerwy po dwóch
godzinach jazdy z prędkością powyżej 70
km/h.
Alarm powoduje wyświetlenie komunikatu
zachęcającego do zrobienia przerwy, czemu
towarzyszy sygnał dźwiękowy.
Jeżeli kierowca zignoruje zalecenie, alarm będzie
powtarzał się co godzinę do czasu zatrzymania
samochodu.
Układ zeruje się automatycznie, gdy zostanie
spełniony jeden z następujących warunków:
–

silnik pracuje, samochód stoi od co najmniej 15

minut;
–

zapłon jest wyłączony od kilku minut;
–


pas bezpieczeństwa kierowcy jest odpięty
, a jego
drzwi są otwarte.
Gdy tylko prędkość pojazdu spadnie poniżej 70 km/h, układ przechodzi w stan czuwania.
Ponowne rozpoczęcie liczenia czasu jazdy
następuje po osiągnięciu prędkości powyżej 70
km/h.
Alarm nieuwagi kierowcy za pomocą kamery


Układ ocenia poziom czujności, zmęczenia i
rozproszenia uwagi kierowcy poprzez
rozpoznawanie zmian toru jazdy względem
oznaczeń na jezdni.
W tym celu układ wykorzystuje kamerę znajdującą
się w górnej części przedniej szyby.
Układ ten jest szczególnie przydatny na drogach
szybkiego ruchu (prędkość powyżej 70
km/h).
Kiedy włącza się alarm pierwszego poziomu,
układ ostrzega kierowcę za pomocą komunikatu
„ Zachowaj ostrożność!” i sygnału dźwiękowego.
Po trzech alarmach pierwszego poziomu układ
włącza kolejny alarm, wyświetlając komunikat
„ Jazda jest ryzykowna: Zrób przerwę” oraz
włączając głośniejszy sygnał dźwiękowy.
W określonych warunkach jazdy (takich jak zły stan drogi lub silny wiatr) układ może

141
Jazda
6generować alarmy niezależnie od stopnia
czujności kierowcy.
W następujących sytuacjach działanie układu może zostać zakłócone lub układ
może nie działać:
–

brak oznaczeń pasa ruchu, oznaczenia

zniszczone, ukryte (np. przez śnieg, błoto, suche
liście) lub (liczne) roboty drogowe;
–

niewielka odległość od samochodu jadącego

z przodu (nie jest wykrywane oznakowanie na
drodze).
–

wąskie, kręte drogi.
Aktywny alarm niezamierzonego
przekroczenia linii
Więcej informacji zawiera punkt Ogólne
zalecenia dotyczące korzystania z funkcji
wspomagania jazdy i manewrowania.
Układ koryguje tor jazdy pojazdu, ostrzegając
kierowcę, gdy tylko wykryje ryzyko niezamierzonego
zjechania z pasa ruchu lub wjechania na pobocze
lub pas awaryjny (w zależności od wersji).
W tym celu układ wykorzystuje kamerę znajdującą
się w górnej części przedniej szyby, rozpoznając
oznaczenia pasa ruchu na jezdni i poboczu (w
zależności od wersji).
Układ jest szczególnie przydatny na
autostradach i drogach ekspresowych.


Warunki działania
– Prędkość jazdy wynosi od 70 do 180 km/h.
– Pośrodku drogi znajduje się linia oddzielająca
pasy ruchu.
–

Kierowca trzyma kierownicę oburącz.
–


Kierunkowskazy wyłączone po aktywacji systemu.
–


Układ ESC jest włączony i aktywny
.
Układ pomaga kierowcy tylko wtedy, gdy samochód może w sposób niezamierzony
opuścić pas drogi, po którym się porusza. Układ
nie kontroluje bezpiecznej odległości, prędkości
pojazdu ani hamowania.
Kierowca musi trzymać kierownicę oburącz,
aby mógł zachować kontrolę, gdy warunki
nie pozwolą na interwencję systemu (np. jeśli
zniknie oznaczenie środkowej linii dzielącej na
powierzchni drogi).
Działanie
Gdy tylko układ wykryje ryzyko niezamierzonego
przekroczenia jednej z linii poziomego oznakowania
jezdni wykrytych na podłożu lub granicę pasa ruchu
(np. trawa), wykonuje korektę toru jazdy konieczną
do sprowadzenia pojazdu na początkowy tor jazdy.
Kierowca dostrzega wówczas ruch kierownicy.
W trakcie korygowania toru jazdy miga ta kontrolka.
Kierowca może zapobiec korekcji, mocno przytrzymując kierownicę (np. podczas
manewru awaryjnego).
Korekta jest przerywana w momencie włączenia
kierunkowskazów.
Podczas działania kierunkowskazów i przez kilka
sekund po ich wyłączeniu układ rozpoznaje, że
zmiana toru jazdy jest celowa, przez co w tym czasie
nie jest dokonywana żadna korekta.

142
Jazda
Sytuacje podczas jazdy i powiązane alarmy
W poniższej tabeli opisano alarmy i komunikaty wyświetlane podczas jazdy w zależności od sytuacji.
Rzeczywista kolejność wyświetlania tych alarmów może być inna.
Stan funkcjiEkranObjaśnienia
OFF

Funkcja wyłączona.
ON Brak.Układ włączony, warunki niespełnione:
–

prędkość poniżej 65
km/h,
–

nie rozpoznano linii,
–


układ ESC w trakcie regulacji,
–


jazda „sportowa”.
ON

Wyłączenie/automatyczne przełączenie funkcji w stan czuwania (np. wykrycie przyczepy,
używanie koła zapasowego typu dojazdowego dostarczonego z samochodem, usterka).
ON Brak.Wykryto oznaczenia pasa ruchu.
Prędkość powyżej 65
km/h.
ON


Układ koryguje tor jazdy po stronie, po której wykryto ryzyko przekroczenia linii. Dłonie kierowcy
znajdują się na kierownicy.
ON




„ Chwyć kierownicę” lub
„ Trzymaj się pasa ruchu” (w
zależności od wersji) Jeśli podczas korekty toru jazdy układ oszacuje, że korekta będzie niedostateczna i nastąpi
przekroczenie ciągłej linii, ostrzeże kierowcę, że musi on bezwzględnie dokończyć korektę toru
jazdy.
W przypadku gdy kierowca nie trzyma poprawnie kierownicy, włącza się ostrzegawczy sygnał
dźwiękowy i pojawia się odpowiedni komunikat. Dzieje się tak do czasu ukończenia korekty toru
jazdy lub poprawnego chwycenia kierownicy.
Sygnał dźwiękowy jest emitowany dłużej, gdy konieczna jest wielokrotna korekta toru jazdy
przeprowadzana w krótkich odstępach czasu. Po pewnym czasie ostrzeżenie jest generowane
w sposób ciągły i wyłącza się dopiero wtedy, gdy kierowca zareaguje.
