2022 YAMAHA YZF-R1 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
4-2
4
GAU10474
Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU84034
ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.HINWEIS Der/Die Scheinwerfer leuchtet/leuch-
ten beim Anlassen des Motors auf.
 Um eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU73800
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
ON
OFF
LOCK
1. Dr

Funktionen der Instrumente und Bedienungselemente
4-3
4

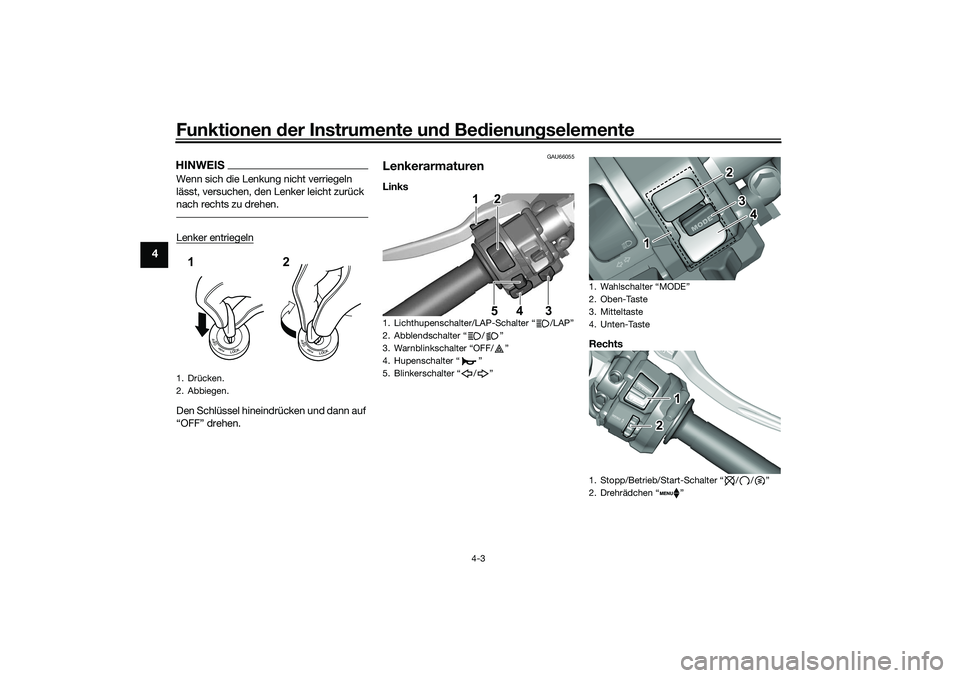

HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegelnDen Schlüssel hineindrücken und dann auf
“OFF” drehen.
GAU66055
LenkerarmaturenLinks
Rechts
1. Drücken.
2. Abbiegen.12
1. Lichthupenschalter/LAP-Schalter

Funktionen der Instrumente und Bedienungselemente
4-4
4
GAU66091
Lichthupenschalter/LAP-Schalter
“/LAP”
Zum Betätigen der Lichthupe und zum
Markieren des Beginns einer neuen Runde
mit dem Rundentimer diesen Schalter be-
tätigen.
GAU12402
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin- ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU66061
Stopp/Betrieb/Start-Schalter
“//”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 6-2.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU88273
Warnblinkschalter “OFF/ ”
Diesen Schalter verwenden, um die Warn-
blinkanlage (gleichzeitiges Blinken aller
Blinker) einzuschalten. Die Warnblinkanla-
ge ist nur in Notsituationen zu verwenden,
um andere Verkehrsteilnehmer zu warnen,
wenn man an einer gefährlichen Stelle an-
halten muss. Die Warnblinker können nur dann ein- oder
ausgeschaltet werden, wenn das Zünd-
schloss in Position “ON” steht. Sie können
das Zündschloss auf die Position “OFF”
oder “LOCK” stellen; die Warnblinker blin-
ken dann weiter. Zum Ausschalten der
Warnblinker das Zündschloss auf die Posi-
tion “ON” stellen und den Warnblinkschal-
ter erneut betätigen.
ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU88401
Wahlschalter “MODE”
Verwenden Sie den Wahlschalter MODE,
um den YRC-Modus zu wechseln oder die
PWR-, TCS-, SCS- und EBM-Einstellungen
auf dem Hauptbildschirm zu ändern. Dieser
Schalter hat drei Tasten.
Oben-Taste
- diese Taste drücken, um die
gewählte YRC-Einstellung nach oben zu
verändern.
Mitteltaste - diese Taste drücken, um von
links nach rechts zwischen den Optionen
MODE, PWR, TCS, SCS und EBM zu scrol-
len.
UB3LG1G0.book Page 4 Thursday, August 5, 2021 8:13 AM

Funktionen der Instrumente und Bedienungselemente
4-5
4

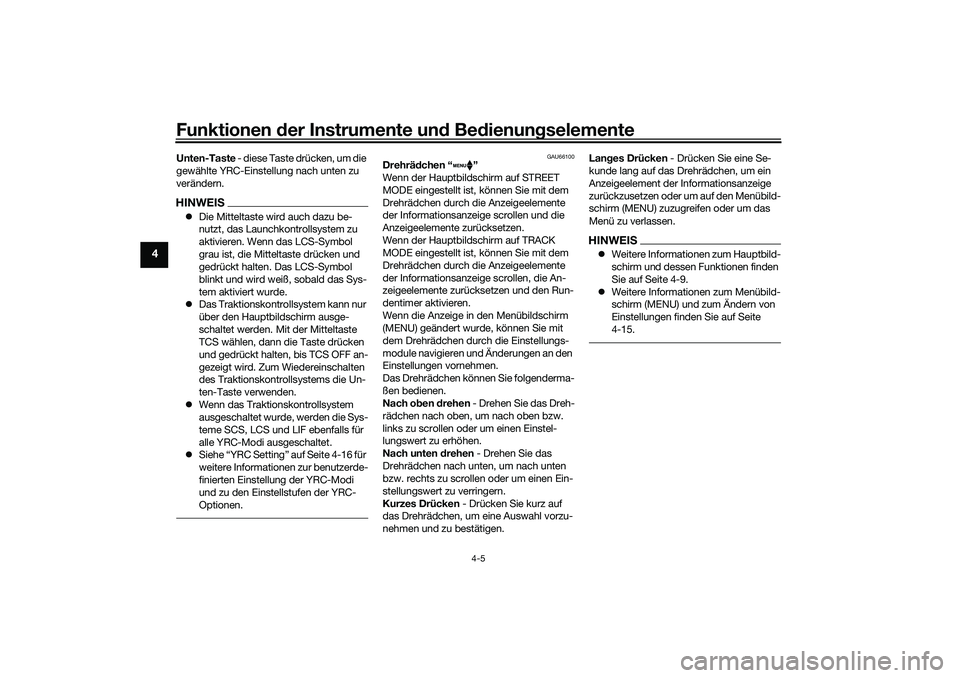

Unten-Taste - diese Taste drücken, um die
gewählte YRC-Einstellung nach unten zu
verändern.HINWEIS Die Mitteltaste wird auch dazu be-
nutzt, das Launchkontrollsystem zu
aktivieren. Wenn das LCS-Symbol
grau ist, die Mitteltaste drücken und
gedrückt halten. Das LCS-Symbol
blinkt und wird weiß, sobald das Sys-
tem aktiviert wurde.
 Das Traktionskontrollsystem kann nur
über den Hauptbildschirm ausge-
schaltet werden. Mit der Mitteltaste
TCS wählen, dann die Taste drücken
und gedrückt halten, bis TCS OFF an-
gezeigt wird. Zum Wiedereinschalten
des Traktionskontrollsystems die Un-
ten-Taste verwenden.
 Wenn das Traktionskontrollsystem
ausgeschaltet wurde, werden die Sys-
teme SCS, LCS und LIF ebenfalls für
alle YRC-Modi ausgeschaltet.
 Siehe “YRC Setting” auf Seite 4-16 für
weitere Informationen zur benutzerde-
finierten Einstellung der YRC-Modi
und zu den Einstellstufen der YRC-
Optionen.
GAU66100
Drehrädchen “ ”
Wenn der Hauptbildschirm auf STREET
MODE eingestellt ist, können Sie mit dem
Drehrädchen durch die Anzeigeelemente
der Informationsanzeige scrollen und die
Anzeigeelemente zurücksetzen.
Wenn der Hauptbildschirm auf TRACK
MODE eingestellt ist, können Sie mit dem
Drehrädchen durch die Anzeigeelemente
der Informationsanzeige scrollen, die An-
zeigeelemente zurücksetzen und den Run-
dentimer aktivieren.
Wenn die Anzeige in den Menübildschirm
(MENU) geändert wurde, können Sie mit
dem Drehrädchen durch die Einstellungs-
module navigieren und Änderungen an den
Einstellungen vornehmen.
Das Drehrädchen können Sie folgenderma-
ßen bedienen.
Nach oben drehen - Drehen Sie das Dreh-
rädchen nach oben, um nach oben bzw.
links zu scrollen oder um einen Einstel-
lungswert zu erhöhen.
Nach unten drehen - Drehen Sie das
Drehrädchen nach unten, um nach unten
bzw. rechts zu scrollen oder um einen Ein-
stellungswert zu verringern.
Kurzes Drücken - Drücken Sie kurz auf
das Drehrädchen, um eine Auswahl vorzu-
nehmen und zu bestätigen. Langes Drücken
- Drücken Sie eine Se-
kunde lang auf das Drehrädchen, um ein
Anzeigeelement der Informationsanzeige
zurückzusetzen oder um auf den Menübild-
schirm (MENU) zuzugreifen oder um das
Menü zu verlassen.
HINWEIS Weitere Informationen zum Hauptbild-
schirm und dessen Funktionen finden
Sie auf Seite 4-9.
 Weitere Informationen zum Menübild-
schirm (MENU) und zum Ändern von
Einstellungen finden Sie auf Seite
4-15.
UB3LG1G0.book Page 5 Thursday, August 5, 2021 8:13 AM

Funktionen der Instrumente und Bedienungselemente
4-6
4
GAU4939R
Kontrollleuchten und Warn-
leuchten
GAU88280
Blinker-Kontrollleuchten “ ” und “ ”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU88300
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU88310
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU88320
Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
3.0 L (0.79 US gal, 0.66 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuch-
te kann durch Einschalten des Fahrzeugs
geprüft werden. Die Warnleuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen.HINWEISFalls die Warnleuchte überhaupt nicht auf-
leuchtet, nach dem Tanken weiterleuchtet
oder falls die Warnleuchte wiederholt
blinkt, das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU88331
Störungs-Kontrollleuchte (MIL) “ ”
Diese Leuchte schaltet sich ein oder blinkt,
wenn im Motor- oder einem anderen Fahr-
zeug-Regelsystem ein Problem erkannt
wird. Lassen Sie in diesem Fall das On-
Board-Diagnosesystem von einer Yamaha-
Fachwerkstatt überprüfen. Der elektrische
Stromkreis der Warnleuchte kann durch
Einschalten der Fahrzeug-Stromversor-
gung geprüft werden. Die Leuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen. Falls die Leuchte sich beim Ein-
schalten des Fahrzeugs nicht einschaltet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.ACHTUNG
GCA26820
Wenn die MIL zu blinken beginnt, die
Motordrehzahl reduzieren, um Schäden
an der Auspuffanlage zu vermeiden.HINWEISDer Motor wird für das On-Board-Diagno-
sesystem sensibel überwacht, um eine Ver-
schlechterung oder Störung des Abgas-
Regelsystems zu erkennen. Daher kann die
MIL aufgrund von Fahrzeugmodifikationen,
mangelnder Wartung oder übermäßi-
ger/unsachgemäßer Nutzung des Motor-
1. Reserve-Warnleuchte “ ”
2. Öldruck- und Kühlflüssigkeitstemperatur-
Warnleuchte “ ”
3. Hilfssystem-Warnleuchte “ ”
4. Stabilitätskontroll-Anzeigeleuchte “ ”
5. Schaltanzeigeleuchte “ ”
6. Fernlicht-Kontrollleuchte “ ”
7. ABS-Warnleuchte “ ”
8. Störungs-Kontrollleuchte “ ”
9. Blinker-Kontrollleuchte rechts “ ”
10.Blinker-Kontrollleuchte links “ ”
11.Leerlauf-Kontrollleuchte “ ”
12.Anzeigeleuchte des Wegfahrsperren- Systems “ ”
ABS
1 2
GPSN
LCSQS
LIF 2
ODO123456 TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-APWR 1TCS 3SCS 2EBM 1T-2
5
12
6
7
9
8
1012
11
3
4
UB3LG1G0.book Page 6 Thursday, August 5, 2021 8:13 AM

Funktionen der Instrumente und Bedienungselemente
4-7
4
rads eingeschaltet werden oder blinken.
Um dies zu verhindern, diese Vorsichts-
maßnahmen beachten.
 Nicht versuchen, die Software des
Motorsteuergeräts zu modifizieren.
 Kein elektrisches Zubehör hinzufügen,
das die Motorsteuerung stört.
 Kein Ersatzteilmarkt-Zubehör oder
Teile wie Aufhängung, Zündkerzen,
Einspritzdüsen, Auspuffanlage ver-
wenden.
 Nicht die Spezifikationen des An-
triebsstrangs (Kette, Kettenräder, Rä-
der, Reifen usw.) ändern.
 Nicht den O2-Sensor, das Luftan-
saugsystem oder Abgasteile (Kataly-
satoren oder EXUP usw.) entfernen
oder verändern.
 Die Antriebskette ordnungsgemäß in-
stand halten.
 Korrekten Reifendruck aufrechterhal-
ten.
 Ordnungsgemäße Höhe des Fuß-
bremshebels aufrechterhalten, um zu
verhindern, dass die Hinterradbremse
schleppt.
 Das Fahrzeug nicht auf extreme Wei-
se betreiben. Zum Beispiel wiederhol-
tes oder übermäßiges Öffnen und
Schließen des Gases, Motorrennen, Reifen durchdrehen lassen, Wheelies,
längeres Fahren mit halb eingrückter
Kupplung usw.
GAU88342
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn das Fahrzeug einge-
schaltet wird und sie erlischt, sobald eine
Fahrgeschwindigkeit von 10 km/h (6 mi/h)
oder höher erreicht ist.HINWEISWenn die Warnleuchte nicht wie oben be-
schrieben funktioniert, oder wenn die
Warnleuchte während der Fahrt aufleuch-
tet, arbeitet das ABS möglicherweise nicht
korrekt. Das Fahrzeug so bald wie möglich
von einer Yamaha-Fachwerkstatt prüfen
lassen.
WARNUNG
GWA16043
Wenn sich die ABS-Warnleuchte nach
Erreichen einer Geschwindigkeit von 10
km/h (6 mi/h) nicht abschaltet oder die
Warnleuchte während des Fahrens auf-
leuchtet:

Bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren
der Räder während einer Notbrem-
sung zu vermeiden.
 Das Fahrzeug so bald wie möglich
von einer Yamaha-Fachwerkstatt
prüfen lassen.
GAU67434
Schaltanzeigeleuchte “ ”
Diese Anzeigeleuchte schaltet sich ein,
wenn in den nächsthöheren Gang geschal-
tet werden soll. Die Motordrehzahl, bei der
sie sich einschaltet oder erlischt, kann ein-
gestellt werden. (Siehe Seite 4-26.)HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
GAU88350
Anzeigeleuchte des Wegfahrsperren-
Systems “ ”
Wenn das Zündschloss ausgeschaltet wur-
de und 30 Sekunden verstrichen sind,
blinkt die Anzeigeleuchte kontinuierlich, um
UB3LG1G0.book Page 7 Thursday, August 5, 2021 8:13 AM

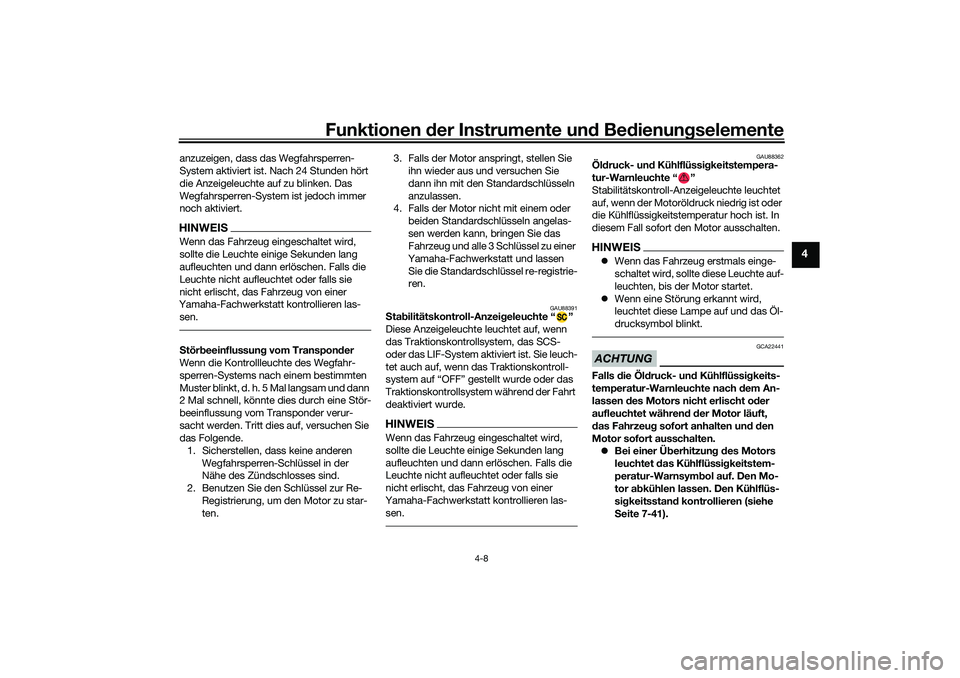

Funktionen der Instrumente und Bedienungselemente
4-8
4
anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.Störbeeinflussung vom Transponder
Wenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende. 1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind.
2. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten. 3. Falls der Motor ansp
ringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen Sie die Standardschlüssel re-registrie-
ren.
GAU88391
Stabilitätskontroll-Anzeigeleuchte “ ”
Diese Anzeigeleuchte leuchtet auf, wenn
das Traktionskontrollsystem, das SCS-
oder das LIF-System aktiviert ist. Sie leuch-
tet auch auf, wenn das Traktionskontroll-
system auf “OFF” gestellt wurde oder das
Traktionskontrollsystem während der Fahrt
deaktiviert wurde.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
GAU88362
Öldruck- und Kühlflüssigkeitstempera-
tur-Warnleuchte “ ”
Stabilitätskontroll-Anzeigeleuchte leuchtet
auf, wenn der Motoröldruck niedrig ist oder
die Kühlflüssigkeitstemperatur hoch ist. In
diesem Fall sofort den Motor ausschalten.HINWEIS Wenn das Fahrzeug erstmals einge-
schaltet wird, sollte diese Leuchte auf-
leuchten, bis der Motor startet.
 Wenn eine Störung erkannt wird,
leuchtet diese Lampe auf und das Öl-
drucksymbol blinkt.ACHTUNG
GCA22441
Falls die Öldruck- und Kühlflüssigkeits-
temperatur-Warnleuchte nach dem An-
lassen des Motors nicht erlischt oder
aufleuchtet während der Motor läuft,
das Fahrzeug sofort anhalten und den
Motor sofort ausschalten.
 Bei einer Überhitzung des Motors
leuchtet das Kühlflüssigkeitstem-
peratur-Warnsymbol auf. Den Mo-
tor abkühlen lassen. Den Kühlflüs-
sigkeitsstand kontrollieren (siehe
Seite 7-41).
UB3LG1G0.book Page 8 Thursday, August 5, 2021 8:13 AM

Funktionen der Instrumente und Bedienungselemente
4-9
4
Wenn der Motoröldruck niedrig ist,
leuchtet das Öldruck-Warnsymbol
auf. Den Ölstand kontrollieren (sie-
he Seite 7-14).
 Wenn nach dem Abkühlen des Mo-
tors und Überprüfung des korrek-
ten Ölstands die Warnleuchte wei-
terleuchtet, das Fahrzeug von
einem Yamaha-Händler prüfen las-
sen. Das Fahrzeug nicht weiter be-
treiben!
GAU88370
Zusatzsystem-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn ein
Problem in einem nicht motorgebundenen
System erkannt wird.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Tritt dies
nicht ein, lassen Sie das Fahrzeug von ei-
nem Yamaha-Händler kontrollieren.
GAU79286
AnzeigeDie Anzeige bietet zwei verschiedene An-
zeigemodi für den Hauptbildschirm,
STREET MODE und TRACK MODE. Die
meisten Funktionen sind in beiden Funktio-
nen zu sehen, aber das Layout unterschei-
det sich geringfügig. Folgende Elemente
sind auf der Anzeige zu finden.
 Geschwindigkeitsmesser
 Drehzahlmesser
 Informationsanzeige
 Ganganzeige
 Vorderrad-Bremsdruckanzeige
 Beschleunigungsanzeige
 YRC-Einstellungsanzeige MO-
DE/PWR/TCS/SCS/EBM
 YRC-Einstellungsanzeige
LCS/QS/LIF/BC
 ERS-Anzeiger (YZF-R1M)
 GPS-Anzeige (Modelle mit CCU)
 Logging-Anzeige (Modelle mit CCU)
 Uhr
 Spitzendrehzahlanzeige
 Rundentimer
 Verschiedene Warnsymbole
 Fehlercode-Warnung “Err”HINWEISBei diesem Modell wird eine Dünnfilmtran-
sistor-Flüssigkristallanzeige (TFT-LCD) zur
kontrastreichen und gut lesbaren Anzeige in unterschiedlichen Lichtverhältnissen ein-
gesetzt. Bei dieser Technologie ist es je-
doch normal, dass eine geringe Anzahl von
Pixeln inaktiv ist.
STREET MODE1. YRC-Komponenten LCS/QS/LIF/BC
2. Geschwindigkeitsmesser
3. GPS-Anzeige (Modelle mit CCU)
4. Logging-Anzeige (Modelle mit CCU)
5. Uhr
6. Spitzendrehzahlanzeige
7. Vorderrad-Bremsdruckanzeige
8. Beschleunigungsanzeige
9. Ganganzeige
10.ERS-Anzeiger (YZF-R1M)
11.YRC-Komponenten MO-
DE/PWR/TCS/SCS/EBM
12.Informationsanzeige
13.Drehzahlmesser
1 2
GPS
N
LCS
QS
LIF 2
ODO
123456
TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-
APWR
1
TCS
3
SCS
2
EBM
1
T-2
6
11 978
3
1
10
25
4
13
12
UB3LG1G0.book Page 9 Thursday, August 5, 2021 8:13 AM
