Funktionen der Instrumente und Bedienungselemente
4-42
4
wenn der Motor läuft oder wenn das
Fahrzeug in der prallen Sonne abgestellt
wird.
GAU39672
RückspiegelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-
chen Position sind.
GAU66478
Teleskopgabel einstellenACHTUNG
GCA22472
Beim Einstellen der Federung vor-
sichtig vorgehen, um ein Zerkrat-
zen der eloxierten Oberfläche zu
vermeiden.
Um eine Beschädigung des inter-
nen Mechanismus der Federung zu
vermeiden, darf nicht über die Ma-
ximal- oder Minimaleinstellungen
gedreht werden.YZF-R1
Dieses Modell ist mit einstellbarer Fede-
rung ausgestattet. Die Federvorspannung,
Zugstufendämpfung und Druckstufen-
dämpfung jedes Gabelholms kann einge-
stellt werden.
WARNUNG
GWA10181
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und
Stabilität.Federvorspannung
Die Einstellmutter in Richtung (a) drehen,
um die Federvorspannung zu erhöhen.
1. Fahrposition
2. Parkposition11
22
UB3LG1G0.book Page 42 Thursday, August 5, 2021 8:13 AM
Page 66 of 138

Funktionen der Instrumente und Bedienungselemente
4-43
4
Die Einstellmutter in Richtung (b) drehen,
um die Federvorspannung zu senken.
Zum Einstellen der Federvorspannung die
Einstellvorrichtung in Richtung (b) bis zum
Anschlag drehen und dann die Umdrehun-
gen in Richtung (a) zählen.HINWEISWenn die Federvorspannungs-Einstellvor-
richtung in Richtung (a) gedreht wird, kann
sie über die angegebenen Spezifikationen hinaus gedreht werden, allerdings sind sol-
che Einstellungen unwirksam und können
die Federung beschädigen.
Zugstufendämpfung
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEIS
Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.Druckstufendämpfung
Die Einstellschraube in Richtung (a) drehen,
um die Druckstufen-Dämpfungskraft zu er-
höhen.
Die Einstellschraube in Richtung (b) drehen,
um die Druckstufen-Dämpfungskraft zu
senken.
1. Einstellmutter (Federvorspannung)Einstellen der Federvorspannung:
Minimal (weich):0 Umdrehung(en) in Richtung (a)
Standard:
6 Umdrehung(en) in Richtung (a)
Maximal (hart): 15 Umdrehung(en) in Richtung (a)
(b)
(a) 1
1. Einstellschraube (Zugstufen-D
Page 67 of 138

Funktionen der Instrumente und Bedienungselemente
4-44
4
Beim Einstellen der Druckstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.HINWEISBeim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
YZF-R1M
Dieses Modell ist mit einer elektronischen
ÖHLINS Rennsport-Federung mit Gasbe-
hälter ausgestattet. Die Zug- und Druckstu-
fen-Dämpfkräfte werden elektronisch ein-
gestellt (siehe ERS auf Seite 4-20). Die
Federvorspannung wird manuell einge-
stellt.
WARNUNG
GWA20900
Diese Vorderrad-Gabelbeine enthalten
Stickstoff unter hohem Druck. Lesen Sie
die folgenden Informationen aufmerk-
sam durch, bevor Sie mit den Vorderrad-
Gabelbeinen hantieren.
Die Achshalter keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion der
Bauteile führen.
Die Gaszylinder unter keinen Um-
ständen öffnen.
Die Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Vorderrad-Ga-
belbein nicht selbst. Bringen Sie
das Vorderrad-Gabelbein zu einem
Yamaha-Händler zur Entsorgung.
Federvorspannung 1. Das Fahrzeug ausschalten.
2. Die Gummiabdeckung an jedem Steckverbinder nach hinten schieben.
3. Den Steckverbinder an jedem Gabel- holm abnehmen. ACHTUNG: Um
eine Beschädigung der Steckver-
binder zu verhindern, keine scharf-
kantigen Werkzeuge verwenden
oder übermäßigen Kräfte aufbrin-
gen.
[GCA22770]
1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufendämp-
fung: Minimal (weich):23 Klick(s) in Richtung (b)
Standard:
17 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
(b)
(a)
1
UB3LG1G0.book Page 44 Thursday, August 5, 2021 8:13 AM
Page 68 of 138

Funktionen der Instrumente und Bedienungselemente
4-45
4
4. Die Einstellschraube in Richtung (a)
drehen, um die Federvorspannung zu
erhöhen. Die Einstellschraube in Rich-
tung (b) drehen, um die Federvorspan-
nung zu senken. Zum Einstellen der
Federvorspannung die Einstellvorrich-
tung in Richtung (b) bis zum Anschlag
drehen und dann die Umdrehungen in
Richtung (a) zählen.
HINWEISWenn die Federvorspannungs-Einstellvor-
richtung in Richtung (a) gedreht wird, kann
sie über die angegebenen Spezifikationen
hinaus gedreht werden, allerdings sind sol-
che Einstellungen unwirksam und können
die Federung beschädigen.5. Den Steckverbinder an jedem Gabel-holm anbringen. 6. Die Gummiabdeckung in die ur-
sprüngliche Position bringen.
1. Gummiabdeckung
2. Stecker
2
1
1. Einstellschraube (Federvorspannung)Einstellen der Federvorspannung:
Minimal (weich):0 Umdrehung(en) in Richtung (a)
Standard:
3 Umdrehung(en) in Richtung (a)
Maximal (hart): 15 Umdrehung(en) in Richtung (a)
1
(a) (b)
UB3LG1G0.book Page 45 Thursday, August 5, 2021 8:13 AM
Page 69 of 138

Funktionen der Instrumente und Bedienungselemente
4-46
4
GAU66499

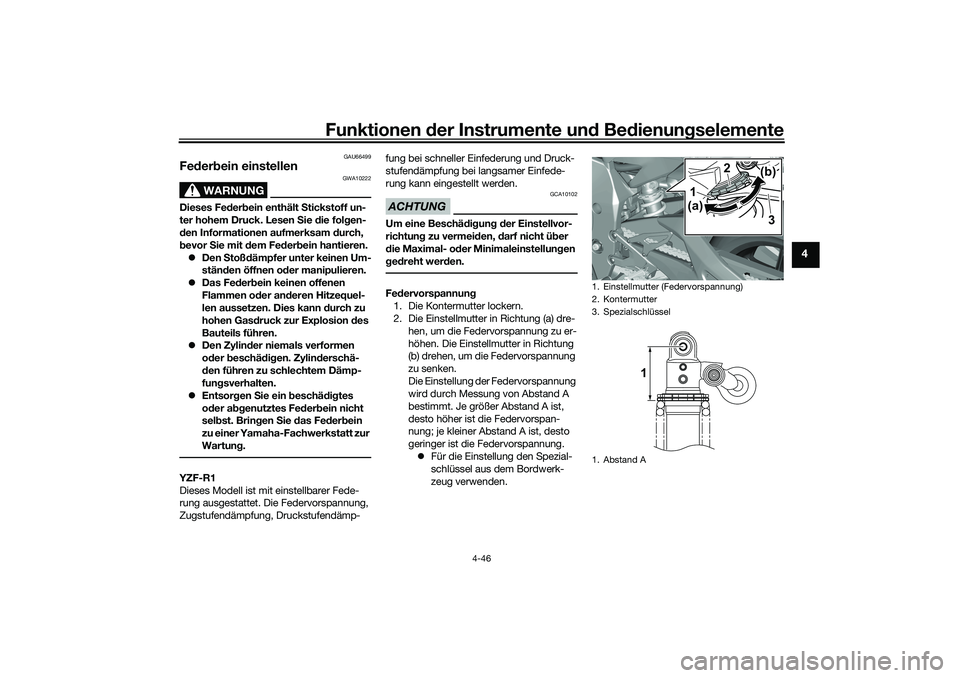

Federbein einstellen
WARNUNG
GWA10222
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen ode r manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.YZF-R1
Dieses Modell ist mit einstellbarer Fede-
rung ausgestattet. Die Federvorspannung,
Zugstufendämpfung, Druckstufendämp- fung bei schneller Einfederung und Druck-
stufendämpfung bei langsamer Einfede-
rung kann eingestellt werden.
ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Federvorspannung
1. Die Kontermutter lockern.
2. Die Einstellmutter in Richtung (a) dre- hen, um die Federvorspannung zu er-
höhen. Die Einstellmutter in Richtung
(b) drehen, um die Federvorspannung
zu senken.
Die Einstellung der Federvorspannung
wird durch Messung von Abstand A
bestimmt. Je größer Abstand A ist,
desto höher ist die Federvorspan-
nung; je kleiner Abstand A ist, desto
geringer ist die Federvorspannung. Für die Einstellung den Spezial-
schlüssel aus dem Bordwerk-
zeug verwenden.
1. Einstellmutter (Federvorspannung)
2. Kontermutter
3. Spezialschlüssel
1. Abstand A
(a)
(b)
1
2
3
1
UB3LG1G0.book Page 46 Thursday, August 5, 2021 8:13 AM
Page 70 of 138

Funktionen der Instrumente und Bedienungselemente
4-47
4
3. Die Kontermutter vorschriftsmäßig
festziehen. ACHTUNG: Die Konter-
mutter immer gegen die Einstell-
mutter festziehen, und dann die
Kontermutter mit dem vorgeschrie-
benen Anzugsmoment festziehen.
[GCA10122]
Zugstufendämpfung
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEIS Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer- den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
Druckstufendämpfung
Druckstufendämpfung bei schneller Einfe-derungDie Einstellschraube in Richtung (a) drehen,
um die Druckstufen-Dämpfungskraft zu er-
höhen.
Die Einstellschraube in Richtung (b) drehen,
um die Druckstufen-Dämpfungskraft zu
senken.
Beim Einstellen der Druckstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Umdrehungen in Richtung (b) zählen.
Federvorspannung:
Minimal (weich):
Abstand A = 77.5 mm (3.05 in)
Standard: Abstand A = 78.5 mm (3.09 in)
Maximal (hart): Abstand A = 85.5 mm (3.37 in)
Anzugsmoment: Kontermutter:
28 N·m (2.8 kgf·m, 21 lb·ft)
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)Einstellung der Zugstufendämp-
fung:Minimal (weich):23 Klick(s) in Richtung (b)
Standard: 12 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
(a) (b)
1
1. Einstellschraube (schnelle DruckstufenJ
d
Page 71 of 138

Funktionen der Instrumente und Bedienungselemente
4-48
4
HINWEISWenn die Dämpfungskraft-Einstellvorrich-
tung in Richtung (b) gedreht wird, kann sie
über die angegebenen Spezifikationen hin-
aus gedreht werden, allerdings sind solche
Einstellungen unwirksam und können die
Federung beschädigen.Druckstufendämpfung bei langsamer Ein-federungDie Einstellschraube in Richtung (a) drehen,
um die Druckstufen-Dämpfungskraft zu er-
höhen.
Die Einstellschraube in Richtung (b) drehen,
um die Druckstufen-Dämpfungskraft zu
senken.
Beim Einstellen der Druckstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEISBeim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer- den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
YZF-R1M
Dieses Modell ist mit einer elektronischen
ÖHLINS Rennsport-Federung ausgestat-
tet.
Druckstufendämpfung und Zugstufen-
dämpfung
Die Zug- und Druckstufendämpfung wer-
den elektronisch gesteuert und können
über den MENU-Bildschirm eingestellt
werden. Siehe ERS auf Seite 4-20 für wei-
tere Informationen zur Durchführung dieser
Einstellungen.
Federvorspannung
Die Einstellung der Federvorspannung wird
manuell vorgenommen.
1. Die Kontermutter lockern.
2. Die Einstellmutter in Richtung (a) dre- hen, um die Federvorspannung zu er-
höhen. Die Einstellmutter in Richtung
(b) drehen, um die Federvorspannung
zu senken.
Die Einstellung der Federvorspannung
wird durch Messung von Abstand A
bestimmt. Je größer Abstand A ist,
Einstellung der Druckstufendämp-
fung bei schneller Einfederung
Minimal (weich):5.5 Umdrehung(en) in Richtung
(b)
Standard: 3 Umdrehung(en) in Richtung (b)
Maximal (hart):
0 Umdrehung(en) in Richtung (b)
1. Einstellschraube für Druckstufendämpfung
bei langsamer Einfederung
Einstellung der Druckstufendämp-
fung bei langsamer EinfederungMinimal (weich):18 Klick(s) in Richtung (b)
Standard: 12 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
1
(a) (b)
UB3LG1G0.book Page 48 Thursday, August 5, 2021 8:13 AM
Page 72 of 138

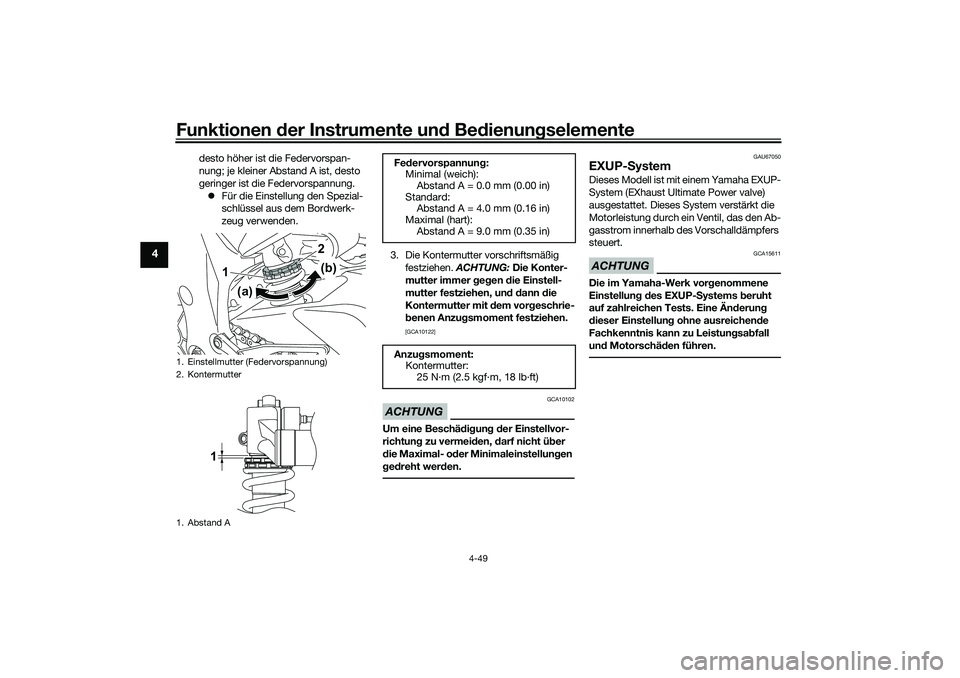

Funktionen der Instrumente und Bedienungselemente
4-49
4
desto höher ist die Federvorspan-
nung; je kleiner Abstand A ist, desto
geringer ist die Federvorspannung.
Für die Einstellung den Spezial-
schlüssel aus dem Bordwerk-
zeug verwenden.
3. Die Kontermutter vorschriftsmäßig festziehen. ACHTUNG: Die Konter-
mutter immer gegen die Einstell-
mutter festziehen, und dann die
Kontermutter mit dem vorgeschrie-
benen Anzugsmoment festziehen.
[GCA10122]
ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.
GAU67050
EXUP-SystemDieses Modell ist mit einem Yamaha EXUP-
System (EXhaust Ultimate Power valve)
ausgestattet. Dieses System verstärkt die
Motorleistung durch ein Ventil, das den Ab-
gasstrom innerhalb des Vorschalldämpfers
steuert.ACHTUNG
GCA15611
Die im Yamaha-Werk vorgenommene
Einstellung des EXUP-Systems beruht
auf zahlreichen Tests. Eine Änderung
dieser Einstellung ohne ausreichende
Fachkenntnis kann zu Leistungsabfall
und Motorschäden führen.
1. Einstellmutter (Federvorspannung)
2. Kontermutter
1. Abstand A
1 (a) (b)
2
1
Federvorspannung:
Minimal (weich):
Abstand A = 0.0 mm (0.00 in)
Standard: Abstand A = 4.0 mm (0.16 in)
Maximal (hart): Abstand A = 9.0 mm (0.35 in)
Anzugsmoment: Kontermutter:
25 N·m (2.5 kgf·m, 18 lb·ft)
UB3LG1G0.book Page 49 Thursday, August 5, 2021 8:13 AM
