2022 YAMAHA XSR 900 Betriebsanleitungen (in German)

Page 105 of 114

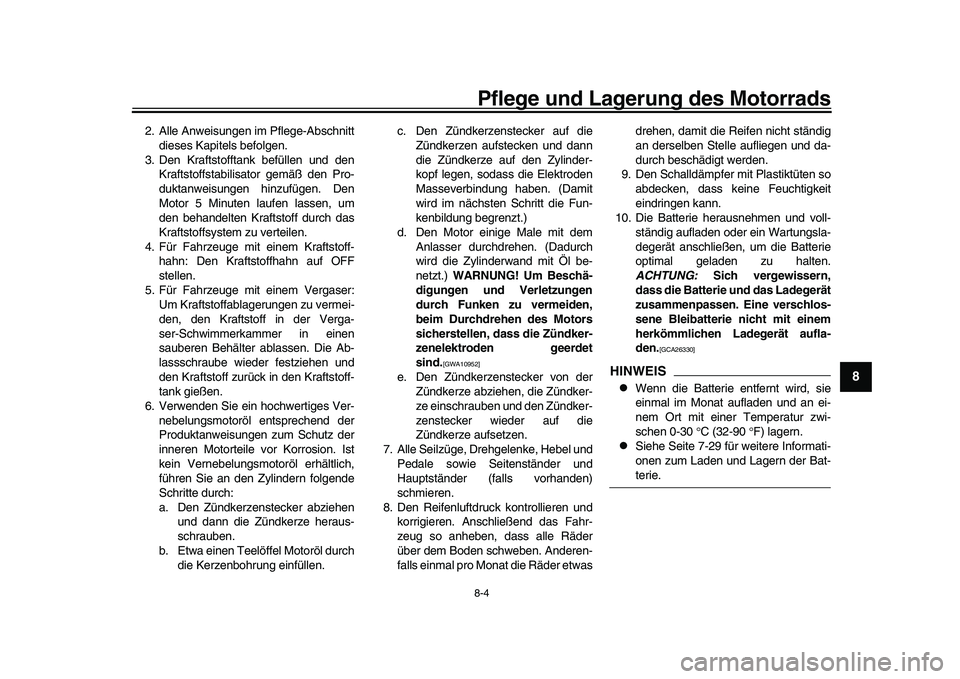

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Pflege und Lagerung des Motorrads8-4
1
2
3
4
5
6
789
10
11
12
13
2. Alle Anweisungen im Pflege-Abschnitt dieses Kapitels befolgen.
3. Den Kraftstofftank befüllen und den Kraftstoffstabilisa tor gemä

Pflege und Lagerung des Motorrads8-4
1
2
3
4
5
6
789
10
11
12
13
2. Alle Anweisungen im Pflege-Abschnitt dieses Kapitels befolgen.
3. Den Kraftstofftank befüllen und den Kraftstoffstabilisa tor gemäß den Pro-
duktanweisungen hinzufügen. Den
Motor 5 Minuten laufen lassen, um
den behandelten Kraftstoff durch das
Kraftstoffsystem zu verteilen.
4. Für Fahrzeuge mit einem Kraftstoff- hahn: Den Kraftstoffhahn auf OFF
stellen.
5. Für Fahrzeuge mit einem Vergaser: Um Kraftstoffablagerungen zu vermei-
den, den Kraftstoff in der Verga-
ser-Schwimmerkammer in einen
sauberen Behälter ablassen. Die Ab-
lassschraube wieder festziehen und
den Kraftstoff zurück in den Kraftstoff-
tank gießen.
6. Verwenden Sie ein hochwertiges Ver-
nebelungsmotoröl entsprechend der
Produktanweisungen zum Schutz der
inneren Motorteile vor Korrosion. Ist
kein Vernebelungsmotoröl erhältlich,
führen Sie an den Zylindern folgende
Schritte durch:
a. Den Zündkerzenstecker abziehen und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch die Kerzenbohrung einfüllen. c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet
sind.
[GWA10952]
e. Den Zündkerzenstecker von der Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die
Zündkerze aufsetzen.
7. Alle Seilzüge, Drehgelenke, Hebel und
Pedale sowie Seitenständer und
Hauptständer (falls vorhanden)
schmieren.
8. Den Reifenluftdruck kontrollieren und korrigieren. Anschließend das Fahr-
zeug so anheben, dass alle Räder
über dem Boden schweben. Anderen-
falls einmal pro Monat die Räder etwas drehen, damit die Reifen nicht ständig
an derselben Stelle aufliegen und da-
durch beschädigt werden.
9. Den Schalldämpfer mit Plastiktüten so abdecken, dass keine Feuchtigkeit
eindringen kann.
10. Die Batterie herausnehmen und voll- ständig aufladen oder ein Wartungsla-
degerät anschließen, um die Batterie
optimal geladen zu halten.
ACHTUNG: Sich vergewissern,
dass die Batterie und das Ladegerät
zusammenpassen. Eine verschlos-
sene Bleibatterie nicht mit einem
herkömmlichen Ladegerät aufla-
den.
[GCA26330]
HINWEIS
Wenn die Batterie entfernt wird, sie
einmal im Monat aufladen und an ei-
nem Ort mit einer Temperatur zwi-
schen 0-30 C (32-90 F) lagern.

Siehe Seite 7-29 für weitere Informati-
onen zum Laden und Lagern der Bat-terie.
BEA-9-G0.book 4 ページ２０２１年１２月１４日　火曜日　午前８時５４分

Page 106 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) 9-1
1
2
3
4
5
6
7
89
10
11
12
13
Technische Daten
GAU84806
Abmessungen:Gesamtlänge: 2155 mm (84.8 in)
Gesamtbreite: 860 mm (33.9 in)
Gesamthöhe: 1155 mm (45.5 in)
Sitzhöhe:
810 mm (31.9 in)
Radstan

Page 107 of 114

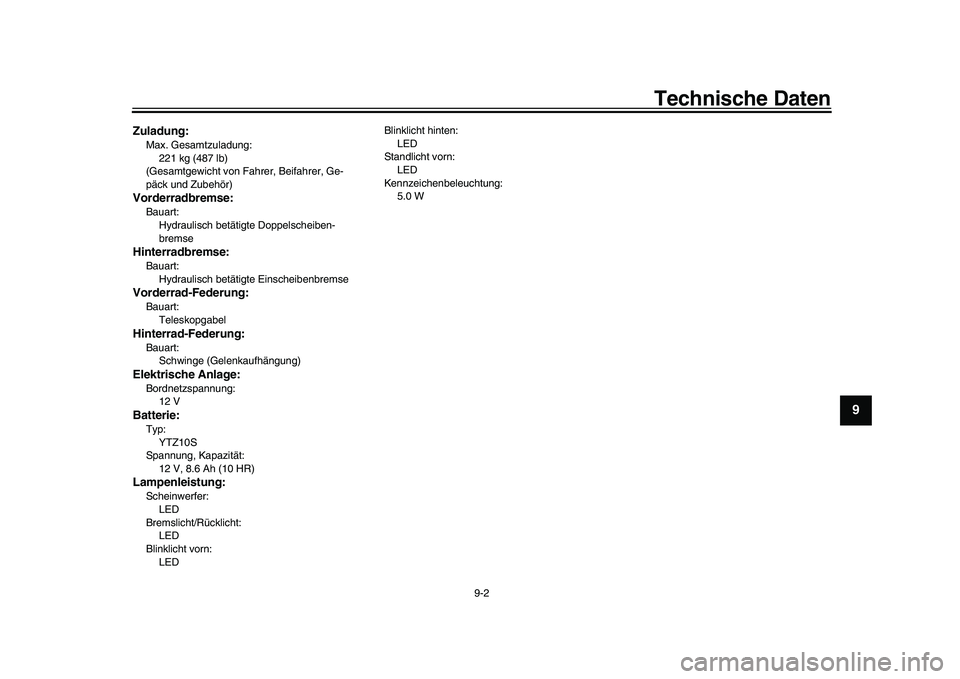

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Technische Daten
9-2
1
2
3
4
5
6
7
8910
11
12
13
Zuladung:Max. Gesamtzuladung:221 kg (487 lb)
(Gesamtgewicht von Fahrer, Beifahrer, Ge-
päck und Zubehör)Vorderradbremse:Bauart: Hydraulisch betätigt

Page 108 of 114

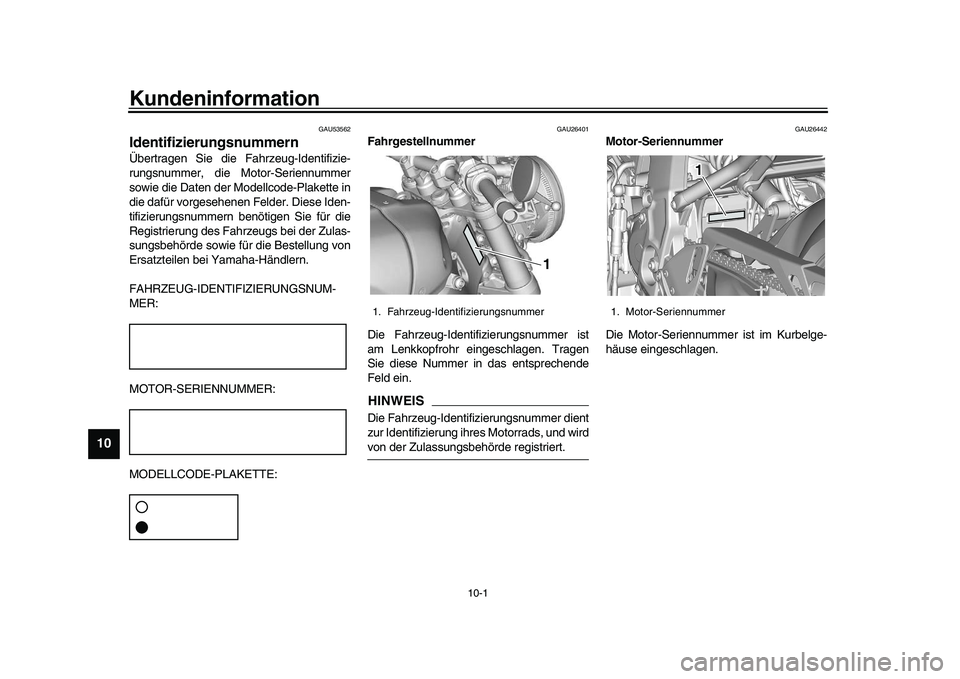

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) 10-1
1
2
3
4
5
6
7
8
910
11
12
13
Kundeninformation
GAU53562
IdentifizierungsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakett

Page 109 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Kundeninformation
10-2
1
2
3
4
5
6
7
8
91011
12
13
GAU26481
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 4-26.) Übertragen Sie Informat

Page 110 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Kundeninformation
10-3
1
2
3
4
5
6
7
8
910
11
12
13
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen,

Page 111 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) 11-1
1
2
3
4
5
6
7
8
9
101112
13
Index
AAbblend-/Lichthupenschalter ..................... 4-3
Abgaskatalysator ..................................... 4-26
ABS-Warnleuchte ..............................

11-1
1
2
3
4
5
6
7
8
9
101112
13
Index
AAbblend-/Lichthupenschalter ..................... 4-3
Abgaskatalysator ..................................... 4-26
ABS-Warnleuchte ...................................... 4-7
Antriebsketten-Durchhang ....................... 7-22
Antriebskette, reinigen und schmieren .... 7-24
Anzeige...................................................... 4-9
Anzeigeleuchte des Wegfahrsperren- Systems................................................... 4-7
Anzeige, Menübildschirmseite ................. 4-15BBatterie .................................................... 7-29
BC.............................................................. 3-6
Besondere Merkmale ................................ 3-1
Blinker-Kontrollleuchten............................. 4-6
Blinkerschalter ........................................... 4-3
Bordwerkzeug............................................ 7-2
Bowdenzüge, prüfen und schmieren ....... 7-25
Bremsflüssigkeitsstand, prüfen................ 7-21
Bremsflüssigkeit, wechseln ..................... 7-22
Bremslichtschalter ................................... 7-20
Bremssteuersystem (BC) ........................ 4-21DDatenaufzeichnung, Fahrzeug ................ 10-2
Diagnose-Steckverbinder ........................ 10-2
D-MODE .................................................... 3-3EEinbaulagen der Teile................................ 2-1
Einfahrvorschriften..................................... 6-1FFahrer-Fußrastenposition, einstellen ....... 4-27
Fahrgestellnummer.................................. 10-1
Fahrzeugleuchten .................................... 7-33
Federbein, einstellen ............................... 4-30 Fehlersuchdiagramm .............................. 7-36
Fehlersuche ............................................ 7-34
Fernlicht-Kontrollleuchte ........................... 4-6
Fußbremshebel ....................................... 4-21
Fußbrems- und Schalthebel, prüfen und
schmieren ............................................. 7-26
Fußschalthebel........................................ 4-20
GGasdrehgriff, prüfen und schmieren ........ 7-25HHandbremshebel ..................................... 4-21
Handbremshebel und Kupplungshebel, prüfen und schmieren ........................... 7-26
Hupenschalter ........................................... 4-4IIdentifizierungsnummern ......................... 10-1KKanister ................................................... 7-12
Kennzeichenbeleuchtung ........................ 7-34
Kontrollleuchten und Warnleuchten .......... 4-5
Kraftstoff .................................................. 4-23
Kraftstofftank-Überlaufschlauch .............. 4-25
Kraftstoff, Tipps zum Sparen..................... 6-4
Kühlflüssigkeit ......................................... 7-13
Kupplungshebel ...................................... 4-20
Kupplungshebel-Spiel, einstellen ............ 7-18LLagern ....................................................... 8-3
Leerlaufdrehzahl des Motors, prüfen ...... 7-15
Leerlauf-Kontrollleuchte ............................ 4-6
Lenkerarmaturen ....................................... 4-3
Lenkerposition, einstellen........................ 4-27
Lenkung, prüfen ...................................... 7-28
Luftfiltereinsatz ........................................ 7-15
MModellcode-Plak ette ................................ 10-2
Motoröl ..................................................... 7-12
Motorrad aufbocken ................................. 7-34
Motor-Seriennummer ............................... 10-1
Motor starten..............................................6-2
Motor überhitzt ......................................... 7-37NNebenverbraucher-Steckverbinder .......... 4-31OÖldruck- und Kühlfl üssigkeitstempera-
tur-Warnleuchte .......................................4-8PParken .......................................................6-5
Pflege.........................................................8-1QQuickshifter ................................................3-6RRäder ....................................................... 7-18
Radlager, prüfen ...................................... 7-29
Reifen ...................................................... 7-16
Reserve-Warnleuchte ................................4-6SSchalten .....................................................6-3
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen .................................. 7-20
Schwingen-Drehpunkte, schmieren .........7-27
Seitenständer...........................................4-32
Seitenständer, prüfen und schmieren ......7-27
Seitliche Abdeckung ..................................7-8
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln............................7-31
Sitzbank ...................................................4-26
Spiel des Handbremshebels, prüfen ........7-19
BEA-9-G0.book 1 ページ２０２１年１２月１４日　火曜日　午前８時５４分

Page 112 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Index
11-2
1
2
3
4
5
6
7
8
9
1011
12
13
Stabilitätskontroll-Anzeigeleuchte ..............4-8
Stopp/Betrieb/Start-Schalter ......................4-4
Störungs-Kontrollleuchte (MIL) ..................4
