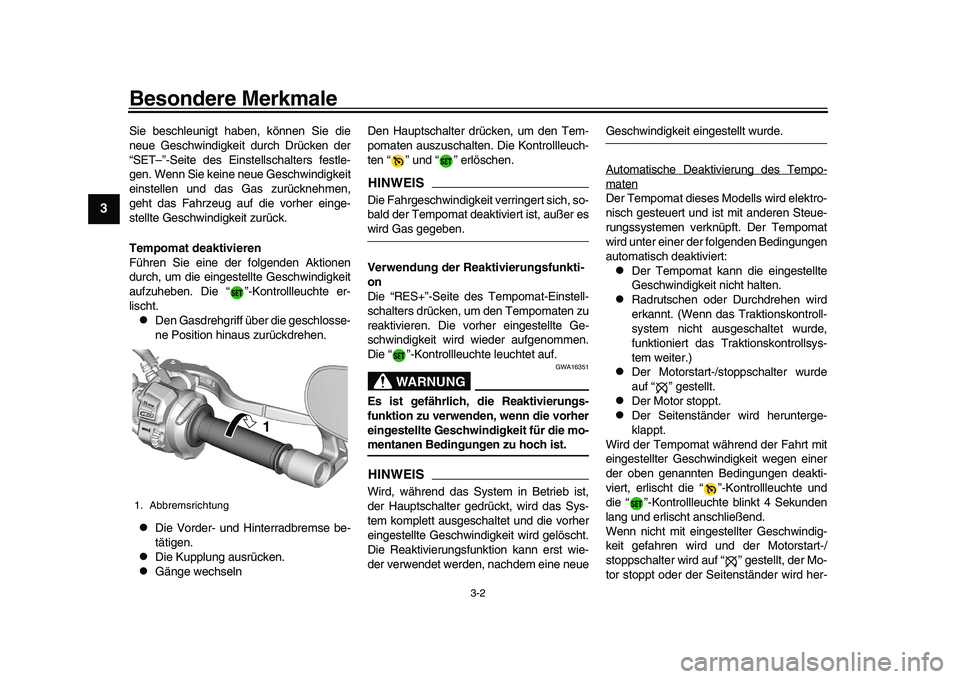

Sie beschleunigt haben, können Sie die
neue Geschwindigkeit durch Drücken der
“SET–”-Seite des Eins tellschalters festle-
gen. Wenn Sie keine neue Geschwindigkeit
einstellen und das Gas zurücknehmen,
geht das Fahrzeug auf die vorher einge-
stellte Geschwindigkeit zurück.
Tempomat deaktivieren
Führen Sie eine der folgenden Aktionen
durch, um die eingestellte Geschwindigkeit
aufzuheben. Die “ ”-Kontrollleuchte er-
lischt.
Den Gasdrehgriff über die geschlosse-
ne Position hinaus zurückdrehen.

Die Vorder- und Hinterradbremse be-
tätigen.

Die Kupplung ausrücken.

Gänge wechseln Den Hauptschalter drücken, um den Tem-
pomaten auszuschalten.
Die Kontrollleuch-
ten “ ” und “ ” erlöschen.
HINWEISDie Fahrgeschwindigkeit verringert sich, so-
bald der Tempomat deaktiviert ist, außer eswird Gas gegeben.
Verwendung der Reaktivierungsfunkti-
on
Die “RES+”-Seite des Tempomat-Einstell-
schalters drücken, um den Tempomaten zu
reaktivieren. Die vorher eingestellte Ge-
schwindigkeit wird wieder aufgenommen.
Die “ ”-Kontrollleuchte leuchtet auf.
WARNUNG
GWA16351
Es ist gefährlich, die Reaktivierungs-
funktion zu verwenden, wenn die vorher
eingestellte Geschwindigkeit für die mo-mentanen Bedingungen zu hoch ist.HINWEISWird, während das System in Betrieb ist,
der Hauptschalter gedrückt, wird das Sys-
tem komplett ausgeschaltet und die vorher
eingestellte Geschwindigkeit wird gelöscht.
Die Reaktivierungsfunktion kann erst wie-
der verwendet werden, nachdem eine neue
Geschwindigkeit eingestellt wurde.
Automatische Deaktivierung des Tempo-matenDer Tempomat dieses Modells wird elektro-
nisch gesteuert und ist mit anderen Steue-
rungssystemen verknüpft. Der Tempomat
wird unter einer der folgenden Bedingungen
automatisch deaktiviert:
Der Tempomat kann die eingestellte
Geschwindigkeit nicht halten.

Radrutschen oder Durchdrehen wird
erkannt. (Wenn das Traktionskontroll-
system nicht ausgeschaltet wurde,
funktioniert das Tr aktionskontrollsys-
tem weiter.)

Der Motorstart-/stoppschalter wurde
auf “ ” gestellt.

Der Motor stoppt.

Der Seitenständer wird herunterge-
klappt.
Wird der Tempomat während der Fahrt mit
eingestellter Geschwindigkeit wegen einer
der oben genannten Bedingungen deakti-
viert, erlischt die “ ”-Kontrollleuchte und
die “ ”-Kontrollleuchte blinkt 4 Sekunden
lang und erlischt anschließend.
Wenn nicht mit eingestellter Geschwindig-
keit gefahren wird und der Motorstart-/
stoppschalter wird auf “ ” gestellt, der Mo-
tor stoppt oder der Seitenständer wird her-
1. Abbremsrichtung
1
BEA-9-G0.book 2 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Funktionen der Instrumente und Bedienungselemente
4-3
1
2
34
5
6
7
8
9
10
11
12
13
nach rechts zu drehen.
Lenker entriegelnDen Schlüssel hineindrücken und dann auf
“OFF” drehen.
GAU66057

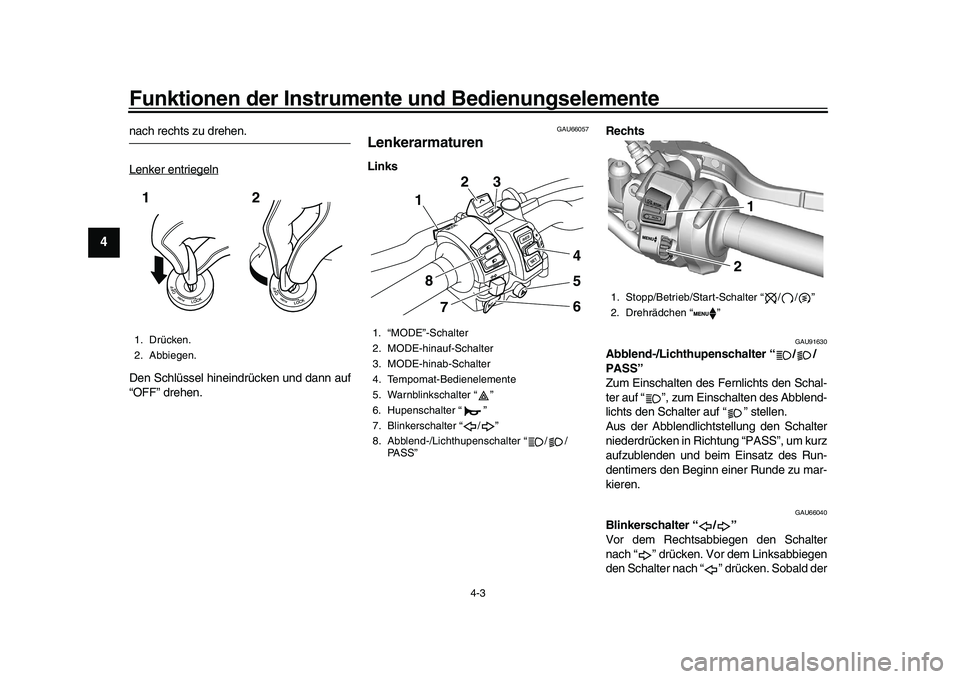

LenkerarmaturenLinks Rechts
GAU91630
Abblend-/Lichthupenschalter “ / /
PASS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
Aus der Abblendlichtstellung den Schalter
niederdrücken in Rich
tung “PASS”, um kurz
aufzublenden und beim Einsatz des Run-
dentimers den Beginn einer Runde zu mar-
kieren.
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
1. Drücken.
2. Abbiegen.12
1. “MODE”-Schalter
2. MODE-hinauf-Schalter
3. MODE-hinab-Schalter
4. Tempomat-Bedienelemente
5. Warnblinkschalter “ ”
6. Hupenschalter “ ”
7. Blinkerschalter “ / ”
8. Abblend-/Lichthupenschalter “ / / PASS”
RESSET
MODE
PASS
23
4
5
6
1
8 7
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Drehrädchen “ ”
1 1 12 2
BEA-9-G0.book 3 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Funktionen der Instrumente und Bedienungselemente
4-4
1
2
345
6
7
8
9
10
11
12
13

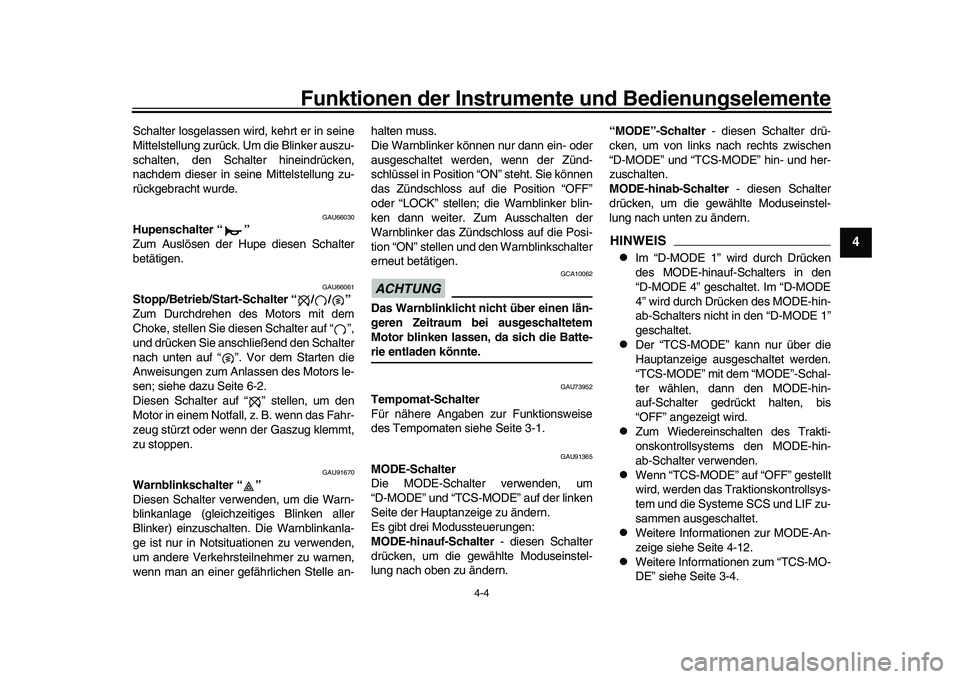

Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU66061
Stopp/Betrieb/Start-Schalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter auf “ ”,
und drücken Sie anschließend den Schalter
nach unten auf “ ”. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 6-2.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU91670
Warnblinkschalter “ ”
Diesen Schalter verwenden, um die Warn-
blinkanlage (gleichzeitiges Blinken aller
Blinker) einzuschalten. Die Warnblinkanla-
ge ist nur in Notsituationen zu verwenden,
um andere Verkehrsteilnehmer zu warnen,
wenn man an einer gefährlichen Stelle an- halten muss.
Die Warnblinker können nur dann ein- oder
ausgeschaltet werden, wenn der Zünd-
schlüssel in Position “ON” steht. Sie können
das Zündschloss auf die Position “OFF”
oder “LOCK” stellen; die Warnblinker blin-
ken dann weiter. Zum Ausschalten der
Warnblinker das Zündschloss auf die Posi-
tion “ON” stellen und den Warnblinkschalter
erneut betätigen.
ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU73952
Tempomat-Schalter
Für nähere Angaben zur Funktionsweise
des Tempomaten siehe Seite 3-1.
GAU91365
MODE-Schalter
Die MODE-Schalter verwenden, um
“D-MODE” und “TCS-MODE” auf der linken
Seite der Hauptanzeige zu ändern.
Es gibt drei Modussteuerungen:
MODE-hinauf-Schalter
- diesen Schalter
drücken, um die gewählte Moduseinstel-
lung nach oben zu ändern. “MODE”-Schalter
- diesen Schalter drü-
cken, um von links nach rechts zwischen
“D-MODE” und “TCS-MODE” hin- und her-
zuschalten.
MODE-hinab-Schalter - diesen Schalter
drücken, um die gewählte Moduseinstel-
lung nach unten zu ändern.
HINWEIS
Im “D-MODE 1” wird durch Drücken
des MODE-hinauf-Schalters in den
“D-MODE 4” geschal tet. Im “D-MODE
4” wird durch Drücken des MODE-hin-
ab-Schalters nicht in den “D-MODE 1”
geschaltet.

Der “TCS-MODE” kann nur über die
Hauptanzeige ausgeschaltet werden.
“TCS-MODE” mit dem “MODE”-Schal-
ter wählen, dann den MODE-hin-
auf-Schalter gedrückt halten, bis
“OFF” angezeigt wird.

Zum Wiedereinschalten des Trakti-
onskontrollsystems den MODE-hin-
ab-Schalter verwenden.

Wenn “TCS-MODE” auf “OFF” gestellt
wird, werden das Tr aktionskontrollsys-
tem und die Systeme SCS und LIF zu-
sammen ausgeschaltet.

Weitere Informationen zur MODE-An-
zeige siehe Seite 4-12.

Weitere Informationen zum “TCS-MO-
DE” siehe Seite 3-4.
BEA-9-G0.book 4 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Funktionen der Instrumente und Bedienungselemente
4-18
1
2
345
6
7
8
9
10
11
12
13

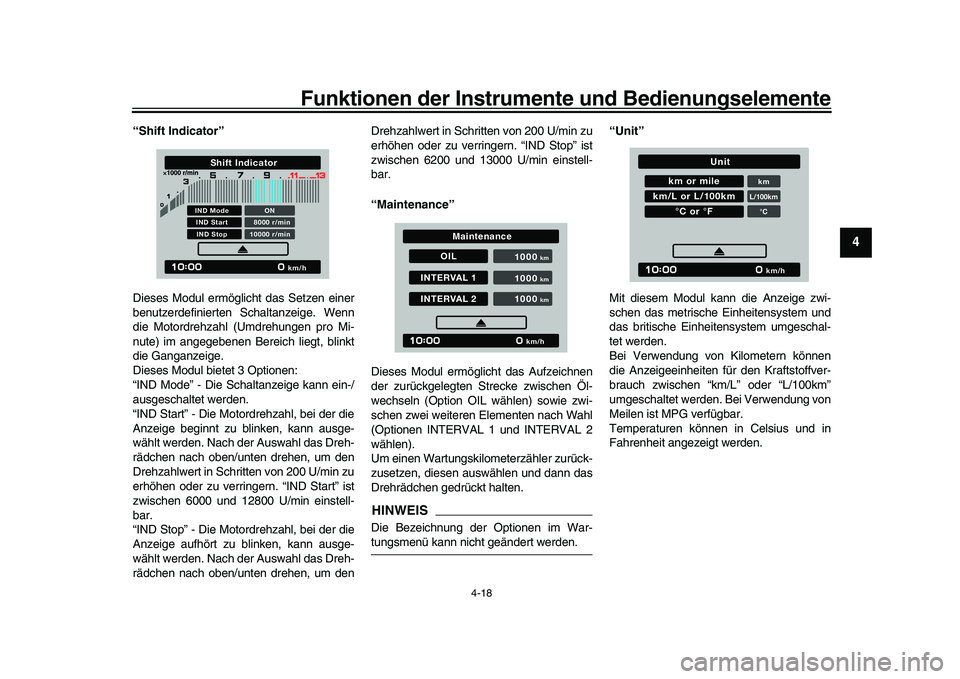

“Shift Indicator”
Dieses Modul ermög licht das Setzen einer
benutzerdefinierten Schaltanzeige. Wenn
die Motordrehzahl (Umdrehungen pro Mi-
nute) im angegebenen Bereich liegt, blinkt
die Ganganzeige.
Dieses Modul bietet 3 Optionen:
“IND Mode” - Die Schaltanzeige kann ein-/
ausgeschaltet werden.
“IND Start” - Die Motordrehzahl, bei der die
Anzeige beginnt zu blinken, kann ausge-
wählt werden. Nach der Auswahl das Dreh-
rädchen nach oben/unten drehen, um den
Drehzahlwert in Schritten von 200 U/min zu
erhöhen oder zu verringern. “IND Start” ist
zwischen 6000 und 12800 U/min einstell-
bar.
“IND Stop” - Die Motordrehzahl, bei der die
Anzeige aufhört zu blinken, kann ausge-
wählt werden. Nach der Auswahl das Dreh-
rädchen nach oben/unten drehen, um den Drehzahlwert in Schritten von 200 U/min zu
erhöhen oder zu verringern. “IND Stop” ist
zwischen 6200 und 13000 U/min einstell-
bar.
“Maintenance”
Dieses Modul ermöglicht das Aufzeichnen
der zurückgelegten Strecke zwischen Öl-
wechseln (Option OIL wählen) sowie zwi-
schen zwei weiteren Elementen nach Wahl
(Optionen INTERVAL 1 und INTERVAL 2
wählen).
Um einen Wartungskilometerzähler zurück-
zusetzen, diesen auswählen und dann das
Drehrädchen gedrückt halten.
HINWEISDie Bezeichnung der Optionen im War-tungsmenü kann nicht geändert werden.
“Unit”
Mit diesem Modul kann die Anzeige zwi-
schen das metrische Einheitensystem und
das britische Einheitensystem umgeschal-
tet werden.
Bei Verwendung von Kilometern können
die Anzeigeeinheiten für den Kraftstoffver-
brauch zwischen “km/L” oder “L/100km”
umgeschaltet werden. Bei Verwendung von
Meilen ist MPG verfügbar.
Temperaturen können in Celsius und in
Fahrenheit angezeigt werden.
km/h
Shift Indicator
IND Mode
ONIND Start 8000 r/minIND Stop 10000 r/min
OIL
INTERVAL 1INTERVAL 2 1000
km/h
km
1000
km
1000
km
Maintenance
km or mile
kmL/100km°C
km/L or L/100km
°C or °F
km/h
Unit
BEA-9-G0.book 18 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Funktionen der Instrumente und Bedienungselemente
4-32
1
2
345
6
7
8
9
10
11
12
13
GAU15306

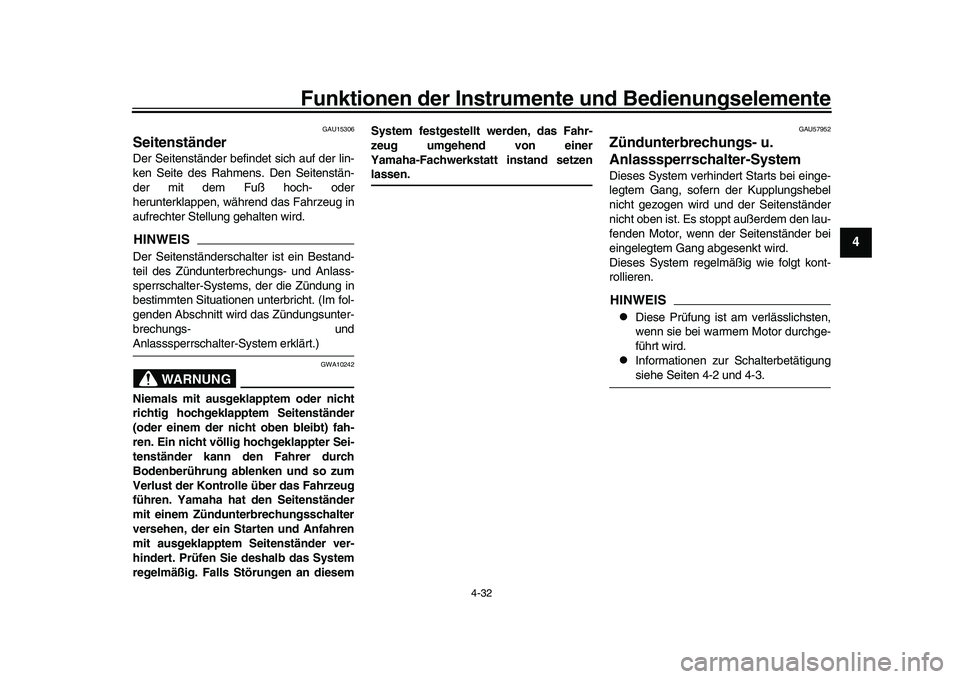

SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- undAnlasssperrschalter-System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklappt em Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer
Yamaha-Fachwerkstatt instand setzen
lassen.
GAU57952
Zündunterbrechungs- u.
Anlasssperrschalter-SystemDieses System verhindert Starts bei einge-
legtem Gang, sofern der Kupplungshebel
nicht gezogen wird und der Seitenständer
nicht oben ist. Es stoppt außerdem den lau-
fenden Motor, wenn der Seitenständer bei
eingelegtem Gang abgesenkt wird.
Dieses System regelmäßig wie folgt kont-
rollieren.HINWEIS
Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.

Informationen zur Schalterbetätigungsiehe Seiten 4-2 und 4-3.
BEA-9-G0.book 32 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Funktionen der Instrumente und Bedienungselemente
4-33
1
2
34
5
6
7
8
9
10
11
12
13

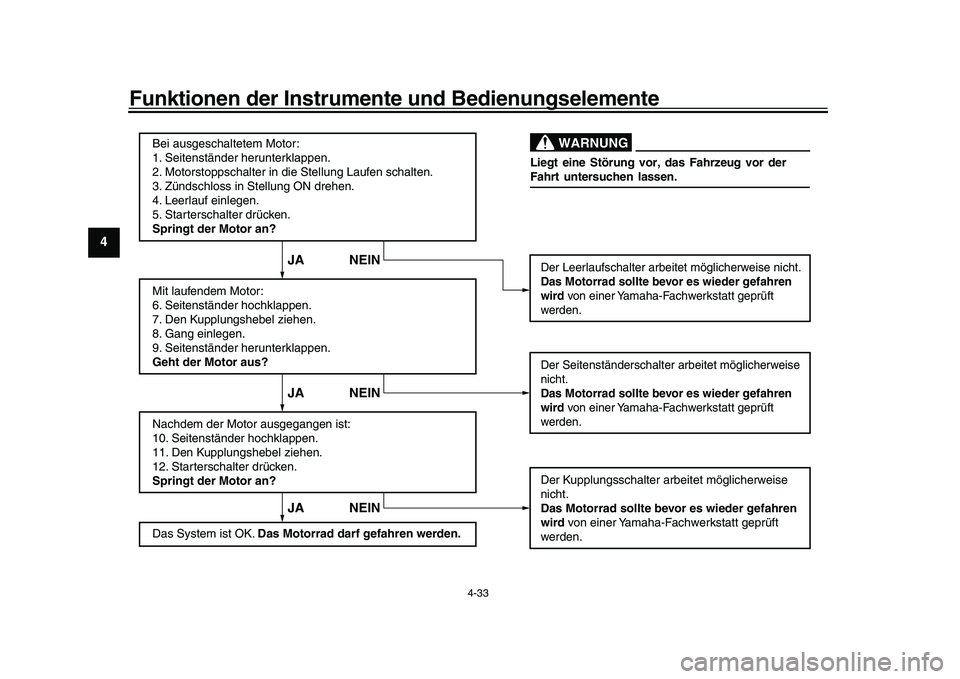

WARNUNG
JA NEIN JA NEIN JA NEIN
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Motorstoppschalter in die Stellung Laufen schalten.
3. Zündschloss in Stellung ON drehen.
4. Leerlauf einlegen.
5. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Den Kupplungshebel ziehen.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Den Kupplungshebel ziehen.
12. Starterschalter drücken.
Springt der Motor an? Der Kupplungsschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Das System ist OK. Das Motorrad darf gefahren werden. Liegt eine S
törung vor, das Fahrzeug vor der
Fahrt untersuchen lassen.
BEA-9-G0.book 33 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Wichtige Fahr- und Bedienungshinweise
6-2
1
2
3
4
567
8
9
10
11
12
13
GAU91411

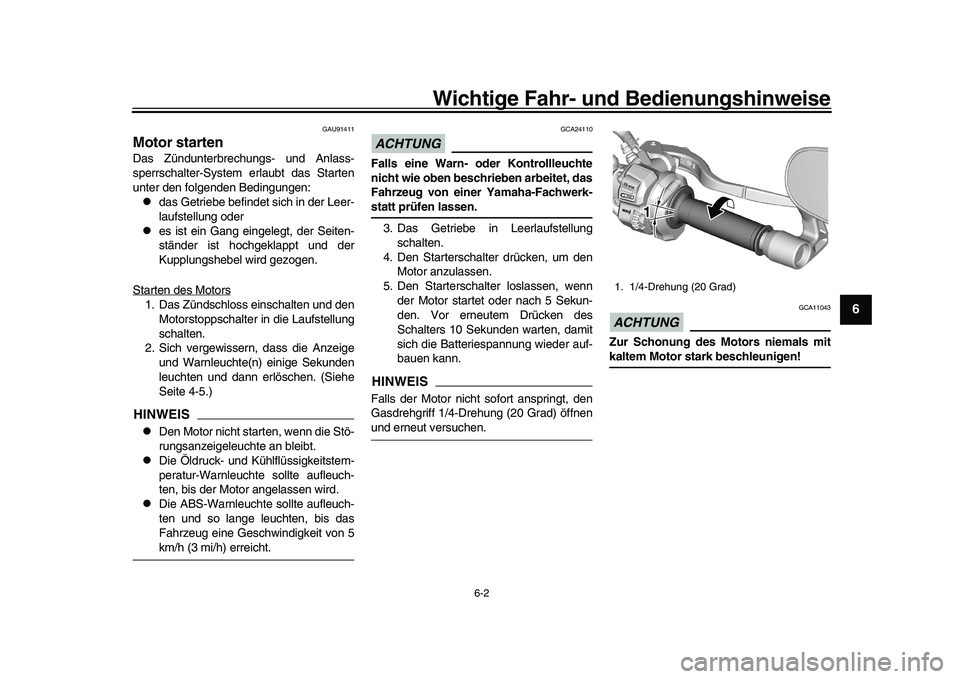

Motor startenDas Zündunterbrechungs- und Anlass-
sperrschalter-System erlaubt das Starten
unter den folgenden Bedingungen:
das Getriebe befindet sich in der Leer-
laufstellung oder

es ist ein Gang eingelegt, der Seiten-
ständer ist hochgeklappt und der
Kupplungshebel wird gezogen.
Starten des Motors
1. Das Zündschloss einschalten und den Motorstoppschalter in die Laufstellung
schalten.
2. Sich vergewissern, dass die Anzeige und Warnleuchte(n) einige Sekunden
leuchten und dann erlöschen. (Siehe
Seite 4-5.)HINWEIS
Den Motor nicht starten, wenn die Stö-
rungsanzeigeleuchte an bleibt.

Die Öldruck- und Kühlflüssigkeitstem-
peratur-Warnleuchte sollte aufleuch-
ten, bis der Motor angelassen wird.

Die ABS-Warnleuchte sollte aufleuch-
ten und so lange leuchten, bis das
Fahrzeug eine Geschwindigkeit von 5km/h (3 mi/h) erreicht.
ACHTUNG
GCA24110
Falls eine Warn- oder Kontrollleuchte
nicht wie oben beschrieben arbeitet, das
Fahrzeug von einer Yamaha-Fachwerk-statt prüfen lassen.
3. Das Getriebe in Leerlaufstellung schalten.
4. Den Starterschalter drücken, um den Motor anzulassen.
5. Den Starterschalter loslassen, wenn der Motor startet oder nach 5 Sekun-
den. Vor erneutem Drücken des
Schalters 10 Sekunden warten, damit
sich die Batteriespannung wieder auf-
bauen kann.HINWEISFalls der Motor nicht sofort anspringt, den
Gasdrehgriff 1/4-Drehung (20 Grad) öffnenund erneut versuchen.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mitkaltem Motor stark beschleunigen!1. 1/4-Drehung (20 Grad)
111
BEA-9-G0.book 2 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Wichtige Fahr- und Bedienungshinweise
6-3
1
2
3
4
56
7
8
9
10
11
12
13
GAU68221

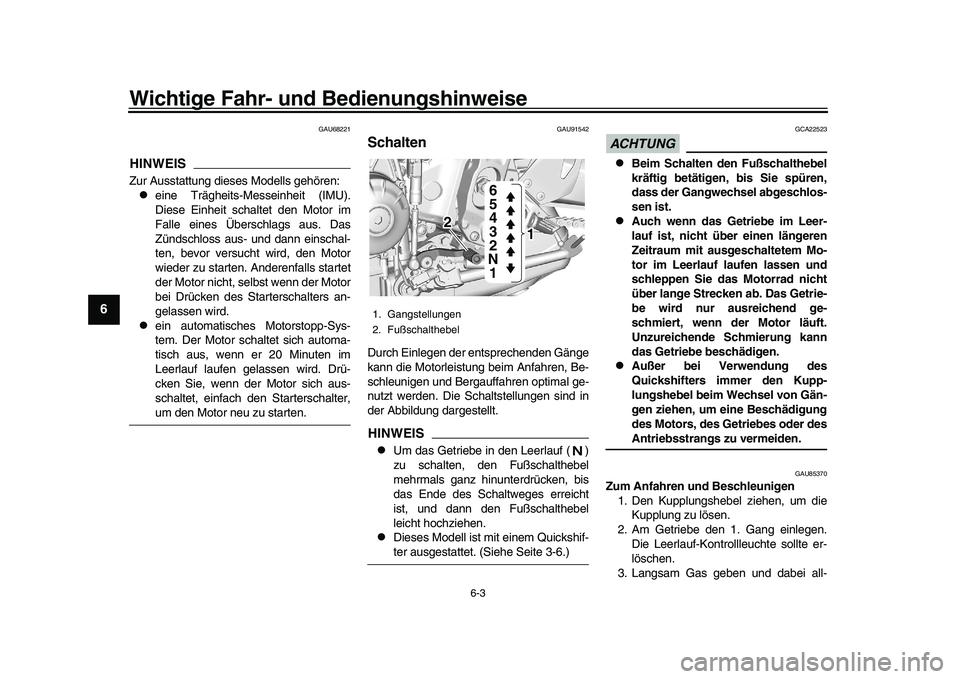

HINWEISZur Ausstattung dieses Modells gehören:
eine Trägheits-Messeinheit (IMU).
Diese Einheit schaltet den Motor im
Falle eines Überschlags aus. Das
Zündschloss aus- und dann einschal-
ten, bevor versucht wird, den Motor
wieder zu starten. Anderenfalls startet
der Motor nicht, selbst wenn der Motor
bei Drücken des Starterschalters an-
gelassen wird.

ein automatisches Motorstopp-Sys-
tem. Der Motor schal tet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,um den Motor neu zu starten.
GAU91542
SchaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden. Die Schaltstellungen sind in
der Abbildung dargestellt.HINWEIS
Um das Getriebe in den Leerlauf ( )
zu schalten, den Fußschalthebel
mehrmals ganz hinunterdrücken, bis
das Ende des Schaltweges erreicht
ist, und dann den Fußschalthebel
leicht hochziehen.

Dieses Modell ist mit einem Quickshif-ter ausgestattet. (Siehe Seite 3-6.)
ACHTUNG
GCA22523

Beim Schalten den Fußschalthebel
kräftig betätigen, bis Sie spüren,
dass der Gangwechsel abgeschlos-
sen ist.

Auch wenn das Getriebe im Leer-
lauf ist, nicht über einen längeren
Zeitraum mit ausgeschaltetem Mo-
tor im Leerlauf laufen lassen und
schleppen Sie das Motorrad nicht
über lange Strecken ab. Das Getrie-
be wird nur ausreichend ge-
schmiert, wenn der Motor läuft.
Unzureichende Schmierung kann
das Getriebe beschädigen.

Außer bei Verwendung des
Quickshifters immer den Kupp-
lungshebel beim Wechsel von Gän-
gen ziehen, um eine Beschädigung
des Motors, des Getriebes oder desAntriebsstrangs zu vermeiden.
GAU85370
Zum Anfahren und Beschleunigen 1. Den Kupplungshebel ziehen, um die Kupplung zu lösen.
2. Am Getriebe den 1. Gang einlegen.
Die Leerlauf-Kontrollleuchte sollte er-
löschen.
3. Langsam Gas geben und dabei all-
1. Gangstellungen
2. Fußschalthebel
222
11
1
N 2 3
4
5
6
BEA-9-G0.book 3 ページ ２０２１年１２月１４日　火曜日　午前８時５４分
