Page 22 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Besondere Merkmale
3-6
1
23
4
5
6
7
8
9
10
11
12
13
GAU91341
QuickshifterDer Quickshifter ermöglicht ein elektronisch
unterstütztes Schalten ohne Betätigung des
Kupplungshebels. Wenn der Sensor an

Besondere Merkmale
3-6
1
23
4
5
6
7
8
9
10
11
12
13
GAU91341
QuickshifterDer Quickshifter ermöglicht ein elektronisch
unterstütztes Schalten ohne Betätigung des
Kupplungshebels. Wenn der Sensor an der
Schaltstange die entsprechende Bewegung
im Fußschalthebel erkennt, wird die Motor-
leistung kurzzeitig so eingestellt, dass die
Gangschaltung erfolgen kann.
Der Quickshifter funktioniert nicht bei gezo-
genem Kupplungshebel, daher kann auch
bei eingeschaltetem Quickshifter normal
geschaltet werden. Die Quickshifter-Anzei-
ge auf aktuelle Status- und Verwendbar-
keitsinformationen prüfen.
Hochschaltbedingungen
Fahrzeuggeschwindigkeit mindestens
20 km/h (12 mi/h)

Motordrehzahl mindestens 2200 U/min

Beschleunigen (offene Drosselklappe)
Runterschaltbedingungen

Fahrzeuggeschwindigkeit mindestens 20 km/h (12 mi/h)

Motordrehzahl mindestens 2000 U/min

Motordrehzahl ausreichend entfernt
vom roten Bereich

Verzögern und Drosselklappe voll ge-
schlossen
HINWEIS
QS und QS lassen sich indivi-
duell einstellen.

Das Schalten in den und aus dem
Leerlauf muss mit dem Kupplungshe-bel erfolgen.
GAU91350
BCMit dem Bremssteuersystem wird der hyd-
raulische Bremsdruck von Vorder- und Hin-
terrädern gesteuert, wenn die Bremsen
betätigt werden und ein Blockieren der Rä-
der erkannt wird. Das System verfügt über
zwei Einstellungen.
BC1 ist die standardm
äßige ABS-Einstel-
lung, bei der der Brem sdruck basierend auf
den Daten zur Fahrzeuggeschwindigkeit
und Radgeschwindigkeit angepasst wird.
BC1 wurde entwickelt , um das Bremsen zu
aktivieren und zu maximieren, wenn sich
das Fahrzeug in aufrechter Position befin-
det.
Bei BC2 werden zusätzliche Daten aus der
IMU verwendet, um die eingesetzte Brems-
kraft in Kurven anzupassen und ein seitli-
ches Rutschen der Räder zu verhindern.
Quickshifter-Verwendbar- keit Anzeige
Hochschalten OK
Runterschalten OK
Quickshifter kann nicht ver- wendet werden
Quickshifter ausgeschaltet
ABS
BC1/BC2 BC2 BC2
BEA-9-G0.book 6 ページ２０２１年１２月１４日　火曜日　午前８時５４分

Page 30 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Funktionen der Instrumente und Bedienungselemente
4-7
1
2
34
5
6
7
8
9
10
11
12
13

Nicht den O2-Sensor, das Luftansaug-
system oder Abgasteile (Katalysato-
ren oder EXUP usw.) entfernen oder
verä

Funktionen der Instrumente und Bedienungselemente
4-7
1
2
34
5
6
7
8
9
10
11
12
13

Nicht den O2-Sensor, das Luftansaug-
system oder Abgasteile (Katalysato-
ren oder EXUP usw.) entfernen oder
verändern.

Die Antriebskette ordnungsgemäß in-
stand halten.

Korrekten Reifendruck aufrechterhal-
ten.

Ordnungsgemäße Höhe des Fuß-
bremshebels aufrechterhalten, um zu
verhindern, dass die Hinterradbremse
schleppt.

Das Fahrzeug nicht auf extreme Wei-
se betreiben. Zum Beispiel wiederhol-
tes oder übermäßiges Öffnen und
Schließen des Gases, Motorrennen,
Reifen durchdrehen lassen, Wheelies,
längeres Fahren mit halb eingrückterKupplung usw.
GAU91500
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn das Fahrzeug einge-
schaltet wird, und sie erlischt, sobald eine
Fahrgeschwindigkeit von 5 km/h (3 mi/h)
oder höher erreicht ist.HINWEISWenn die Warnleuchte nicht wie oben be-
schrieben funktioniert, oder wenn die Warn- leuchte während der Fahrt aufleuchtet,
arbeitet das ABS möglicherweise nicht kor-
rekt. Das Fahrzeug so bald wie möglich von
einer Yamaha-Fachwerkstatt prüfen las-
sen.
WARNUNG
GWA21120
Wenn die ABS-Warnleuchte nach Errei-
chen einer Geschwindigkeit von 5 km/h
(3 mi/h) nicht erlischt oder die Warn-
leuchte während des Fahrens aufleuch-
tet: 
Bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren
der Räder während einer Notbrem-
sung zu vermeiden.

Das Fahrzeug so bald wie möglich
von einer Yamaha-Fachwerkstattprüfen lassen.
GAU88350
Anzeigeleuchte des Wegfahrsper-
ren-Systems “ ”
Wenn das Zündschloss ausgeschaltet wur-
de und 30 Sekunden verstrichen sind, blinkt
die Anzeigeleuchte kontinuierlich, um anzu-
zeigen, dass das Wegfahrsperren-System
aktiviert ist. Nach 24 Stunden hört die An-
zeigeleuchte auf zu blinken. Das Wegfahr-
sperren-System ist jedoch immer noch
aktiviert.
HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie nicht
erlischt, das F
ahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-sen.
Störbeeinflussung vom Transponder
Wenn die Kontrollleuc hte des Wegfahrsper-
ren-Systems nach einem bestimmten Mus-
ter blinkt, d. h. 5 Mal langsam und dann 2
Mal schnell, könnte dies durch eine Störbe-
einflussung vom Tr ansponder verursacht
werden. Tritt dies auf, versuchen Sie das
Folgende.
1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind.
2. Benutzen Sie den Schlüssel zur Re-Registrierung, um den Motor zu
starten.
3. Falls der Motor anspringt, stellen Sie ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
BEA-9-G0.book 7 ページ２０２１年１２月１４日　火曜日　午前８時５４分

Page 43 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Funktionen der Instrumente und Bedienungselemente
4-20
1
2
345
6
7
8
9
10
11
12
13
GAU12823

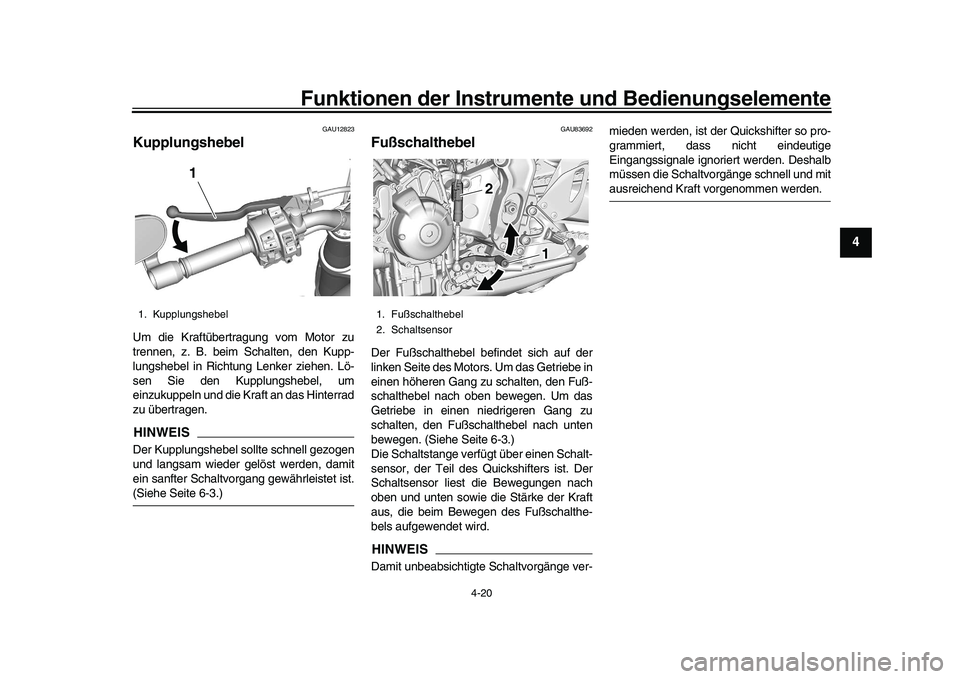

KupplungshebelUm die Kraftübertragung vom Motor zu
trennen, z. B. beim Schalten, den Kupp-
lungshebel in Ri

Page 45 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Funktionen der Instrumente und Bedienungselemente
4-22
1
2
345
6
7
8
9
10
11
12
13

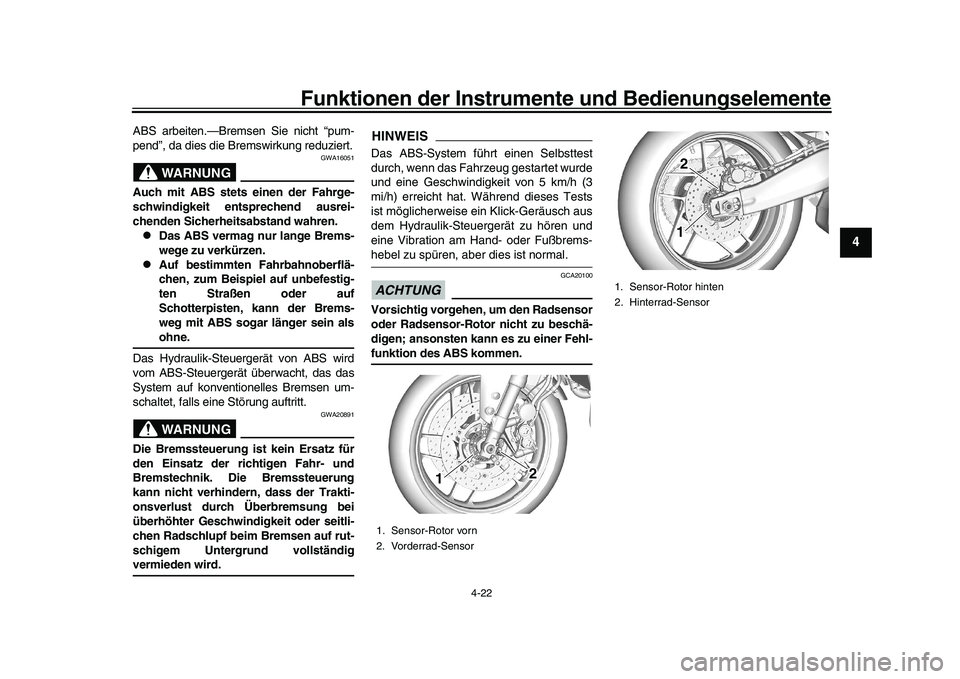

ABS arbeiten.—Bremsen Sie nicht “pum-
pend”, da dies die Bremswirkung reduziert.
WARNUNG
GWA16051
Auch mit ABS

Page 109 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Kundeninformation
10-2
1
2
3
4
5
6
7
8
91011
12
13
GAU26481

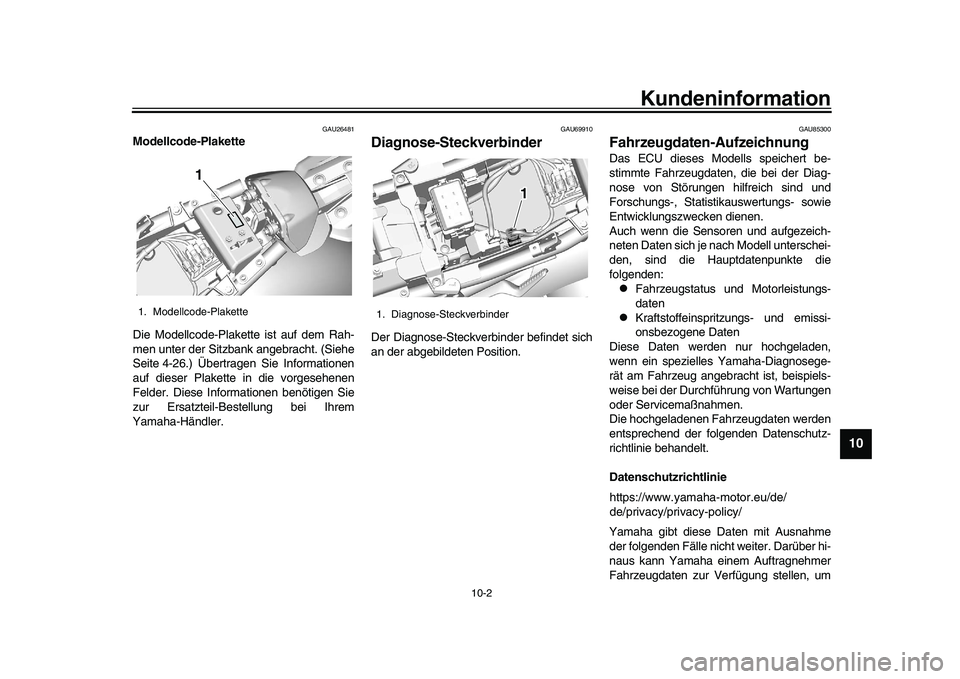

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 4-26.) Übertragen Sie Informat
