Regelmäßige Wartung und Einstellung
7-25
1
2
3
4
5
678
9
10
11
12
13
O-Ringe beschädigen.
[GCA11112] GAU23098

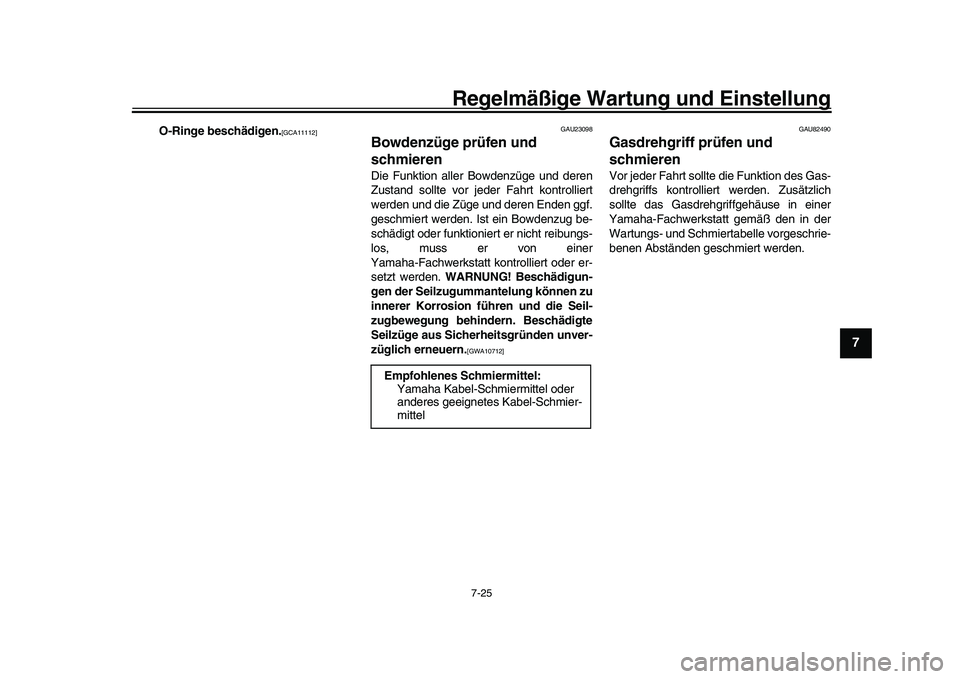

Bowdenzüge prüfen und
schmierenDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer
Yamaha-Fachwerkstatt
kontrolliert oder er-
setzt werden. WARNUNG! Beschädigun-
gen der Seilzugummantelung können zu
innerer Korrosion führen und die Seil-
zugbewegung behindern. Beschädigte
Seilzüge aus Sicherheitsgründen unver-
züglich erneuern.
[GWA10712] GAU82490
Gasdrehgriff prüfen und
schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte das Gasdrehgriffgehäuse in einer
Yamaha-Fachwerkstatt gemäß den in der
Wartungs- und Schmiertabelle vorgeschrie-
benen Abständen geschmiert werden.
Empfohlenes Schmiermittel: Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
BEA-9-G0.book 25 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-26
1
2
3
4
5
67
8
9
10
11
12
13
GAU44276
Fußbrems- und Schalthebel
prüfen und schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fußbremshebel Fußschalthebel
GAU94800
Handbremshebel und
Kupplungshebel prüfen und
schmierenVor Fahrtantritt die Funktion des Kupp-
lungshebels prüfen und ggf. den Drehpunkt
schmieren. Der
Handbremshebel-Dreh-
punkt muss in einer Yamaha-Fachwerkstatt
in den vorgeschriebenen Abständen ge-
schmiert werden, gemäß der Tabelle für re-
gelmäßige Wartung und Schmierung.
Kupplungshebel
Empfohlenes Schmiermittel: Lithiumseifenfett
BEA-9-G0.book 26 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-27
1
2
3
4
5
678
9
10
11
12
13
Handbremshebel
GAU89101

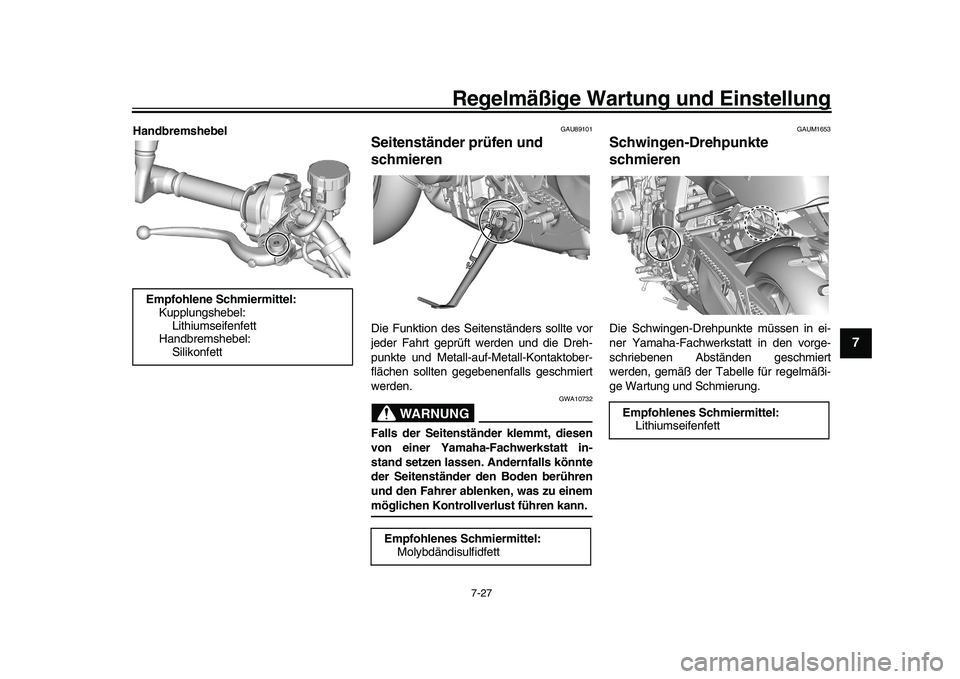

Seitenständer prüfen und
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einemmöglichen Kontrollverlust führen kann.
GAUM1653
Schwingen-Drehpunkte
schmierenDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
Empfohlene Schmiermittel:
Kupplungshebel: Lithiumseifenfett
Handbremshebel:
Silikonfett
Empfohlenes Schmiermittel:Molybdändisulfidfett
Empfohlenes Schmiermittel:Lithiumseifenfett
BEA-9-G0.book 27 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-28
1
2
3
4
5
67
8
9
10
11
12
13
GAU23273
Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung 1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23285
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.1. Das Vorderrad vom Boden abheben. (Siehe Seite 7-34.) WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
BEA-9-G0.book 28 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-29
1
2
3
4
5
678
9
10
11
12
13
GAU23292
Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU96251
BatterieACHTUNG
GCA22960
Ausschließlich eine Originalbatterie von
YAMAHA verwenden. Die Verwendung
einer anderen Batterie kann einen Aus-
fall der IMU verursachen und damit einAusgehen des Motors.
Die Batterie befindet sich unter dem Sitz.
(Siehe Seite 4-26.)ACHTUNG
GCA22970
Die IMU befindet sich unter der Batterie.
Sie ist vom Benutzer nicht zu warten und
sehr empfindlich, daher raten wir davon ab, den Batteriekasten abzunehmen und
die IMU zu berühren.

Fremdkörper am Batteriekasten
nicht entfernen, modifizieren oder
hinzufügen.

Die IMU keinen starken Stößen aus-
setzen und mit der
Batterie vorsich-
tig umgehen.

Die IMU-Entlüftungsbohrung nicht
blockieren und nicht mit Druckluftreinigen.
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des S äurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.WARNUNG
GWA10761

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
1. Pluskabel der Batterie (rot)
2. Batterie
3. Minuspol-Batteri ekabel (schwarz)
111
22
33
BEA-9-G0.book 29 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-30
1
2
3
4
5
67
8
9
10
11
12
13
durch.
ÄUßERLICH: Mit reichlich Was- ser abspülen.
INNERLICH: Große Mengen Was- ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Ba tterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie ausbauen 1. Die Seitenabdeckungen entfernen. (Siehe Seite 7-8.)
2. Die Schrauben A entfernen und die
Batterieabstützung entfernen.
3. Die Schraube B entfernen und die Bat- teriehalterung entfernen.
HINWEISDie Batteriehalterung ist am Haken befes-tigt. 4. Zuerst das Batterie-Minuskabel und
dann das Batterie-Pluskabel abklem-
men.
5. Die Batterie ausbauen.1. Schraube A
2. Batterieabstützung
3. Schraube B
4. Batteriehalterung
111
33
11
22
44
1. Batteriehalterung
2. Haken
1. Batterie
2. Pluskabel der Batterie (rot)
3. Minuspol-Batteriekabel (schwarz)
1
2
1 1 1 2 2
3 3
BEA-9-G0.book 30 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-31
1
2
3
4
5
678
9
10
11
12
13
Batterie einbauen
Beim Einbau in umgekehrter Reihenfolge
des Ausbaus verfahren.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichenLadegeräts nimmt die Batterie Schaden.
Batterie lagern 1. Wird das Fahrzeug über einen Monat lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass über das Zündschloss
ausgeschaltet wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass über das Zündschloss ausge-
schaltet wurde, dann zuerst das
Pluskabel und anschließend das
Minuskabel anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batteriedauerhaft beschädigen.
GAU91572
Sicherungen wechselnDer Sicherungskasten befindet sich unter
der Sitzbank. (Siehe Seite 4-26.)1. Sicherungskasten
1 1 1
BEA-9-G0.book 31 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-32
1
2
3
4
5
67
8
9
10
11
12
13

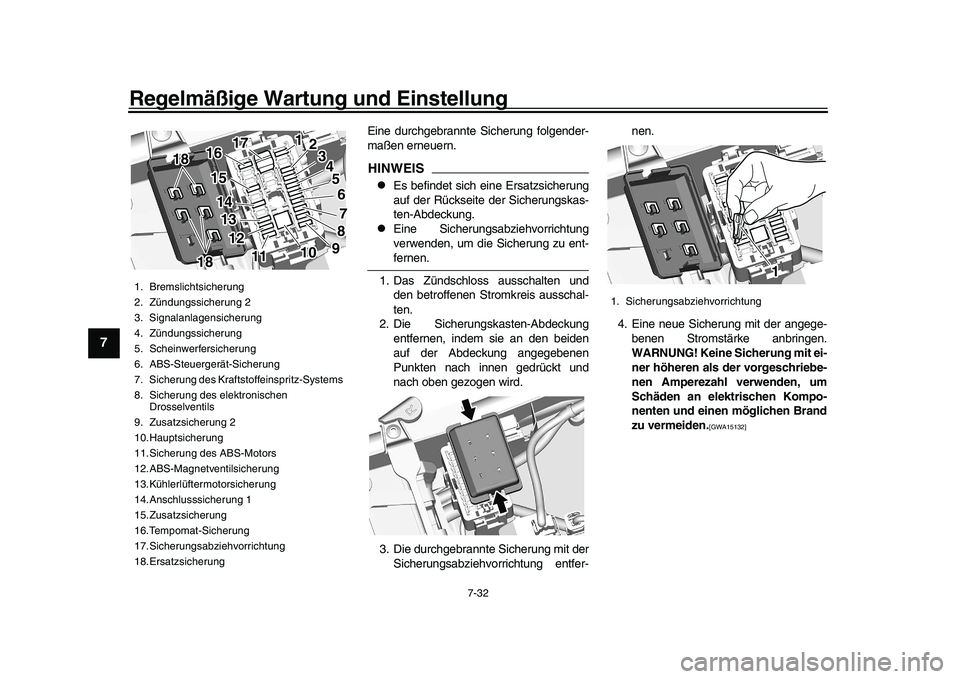

Eine durchgebrannte Sicherung folgender-
maßen erneuern.HINWEIS
Es befindet sich eine Ersatzsicherung
auf der Rückseite der Sicherungskas-
ten-Abdeckung.

Eine Sicherungsabziehvorrichtung
verwenden, um die Sicherung zu ent-fernen.
1. Das Zündschloss ausschalten und den betroffenen Stromkreis ausschal-
ten.
2. Die Sicherungskasten-Abdeckung entfernen, indem sie an den beiden
auf der Abdeckung angegebenen
Punkten nach innen gedrückt und
nach oben gezogen wird.
3. Die durchgebrannte Sicherung mit der Sicherungsabziehvorrichtung entfer- nen.
4. Eine neue Sicherung mit der angege- benen Stromstärke anbringen.
WARNUNG! Keine Sicherung mit ei-
ner höheren als der vorgeschriebe-
nen Amperezahl verwenden, um
Schäden an elektrischen Kompo-
nenten und einen möglichen Brand
zu vermeiden.
[GWA15132]
1. Bremslichtsicherung
2. Zündungssicherung 2
3. Signalanlagensicherung
4. Zündungssicherung
5. Scheinwerfersicherung
6. ABS-Steuergerät-Sicherung
7. Sicherung des Kraftstoffeinspritz-Systems
8. Sicherung des elektronischen Drosselventils
9. Zusatzsicherung 2
10.Hauptsicherung
11.Sicherung des ABS-Motors
12.ABS-Magnetventilsicherung
13.Kühlerlüftermotorsicherung
14.Anschlusssicherung 1
15.Zusatzsicherung
16.Tempomat-Sicherung
17.Sicherungsabziehvorrichtung
18.Ersatzsicherung
22 34
5
6
7
8
92
11 34
5
6
7
8
9
1010
1111
1212131314141515
1818
1818
10
11
12
13
14
15
18
1816
1616
17
1717
1. Sicherungsabziehvorrichtung
1 1 1
BEA-9-G0.book 32 ページ ２０２１年１２月１４日　火曜日　午前８時５４分
