Regelmäßige Wartung und Einstellung
7-33
1
2
3
4
5
678
9
10
11
12
13

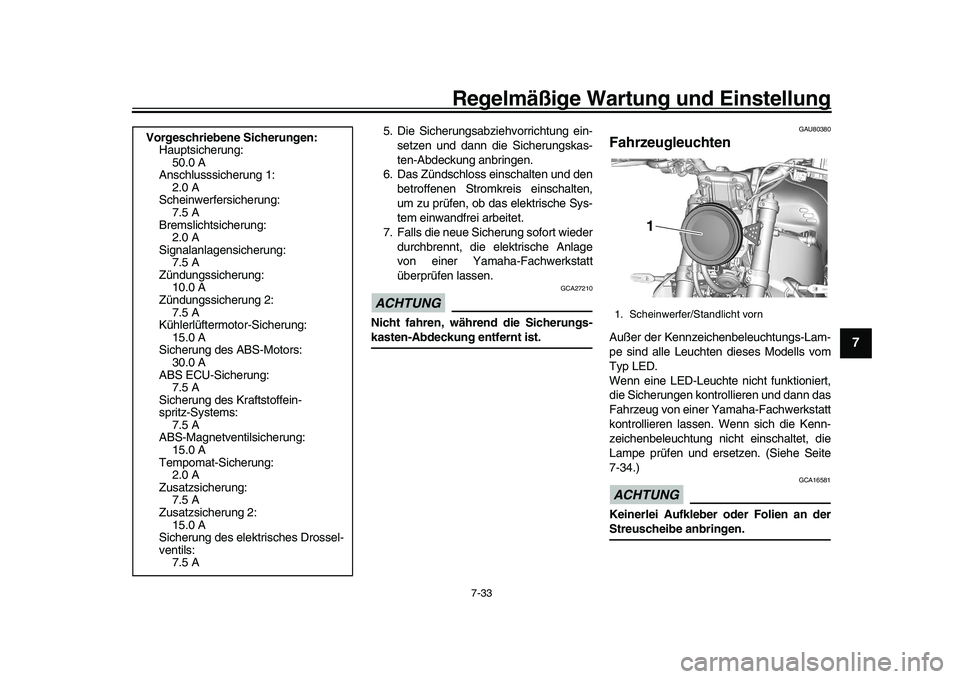

5. Die Sicherungsabziehvorrichtung ein- setzen und dann die Sicherungskas-
ten-Abdeckung anbringen.
6. Das Zündschloss einschalten und den betroffenen Stromkreis einschalten,
um zu prüfen, ob das elektrische Sys-
tem einwandfrei arbeitet.
7. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.ACHTUNG
GCA27210
Nicht fahren, während die Sicherungs-kasten-Abdeckung entfernt ist.
GAU80380
FahrzeugleuchtenAußer der Kennzeichenbeleuchtungs-Lam-
pe sind alle Leuchten dieses Modells vom
Typ LED.
Wenn eine LED-Leuchte nicht funktioniert,
die Sicherungen kontrollieren und dann das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen. Wenn sich die Kenn-
zeichenbeleuchtung nicht einschaltet, die
Lampe prüfen und ersetzen. (Siehe Seite
7-34.)ACHTUNG
GCA16581
Keinerlei Aufkleber oder Folien an derStreuscheibe anbringen.
Vorgeschriebene Sicherungen:
Hauptsicherung: 50.0 A
Anschlusssicherung 1:
2.0 A
Scheinwerfersicherung: 7.5 A
Bremslichtsicherung: 2.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 10.0 A
Zündungssicherung 2: 7.5 A
Kühlerlüftermotor-Sicherung:
15.0 A
Sicherung des ABS-Motors: 30.0 A
ABS ECU-Sicherung: 7.5 A
Sicherung des Kraftstoffein-
spritz-Systems: 7.5 A
ABS-Magnetventilsicherung:
15.0 A
Tempomat-Sicherung: 2.0 A
Zusatzsicherung: 7.5 A
Zusatzsicherung 2: 15.0 A
Sicherung des elektrisches Drossel-
ventils: 7.5 A1. Scheinwerfer/Standlicht vorn
111
BEA-9-G0.book 33 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-34
1
2
3
4
5
67
8
9
10
11
12
13
GAU24331
KennzeichenbeleuchtungFalls die Kennzeichenbeleuchtung nicht
aufleuchtet, den Stromkreis von einer
Yamaha-Fachwerkstat t überprüfen lassen
oder die Lampe auswechseln.
GAU67131
Motorrad aufbockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, geeignete Monta-
geständer verwendet werden.
Vor der Wartungsarbeit prüfen, ob das Mo-
torrad sicher und senkrecht steht.
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftsto ff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
1. Montageständer (Beispiel)
1
BEA-9-G0.book 34 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-35
1
2
3
4
5
678
9
10
11
12
13

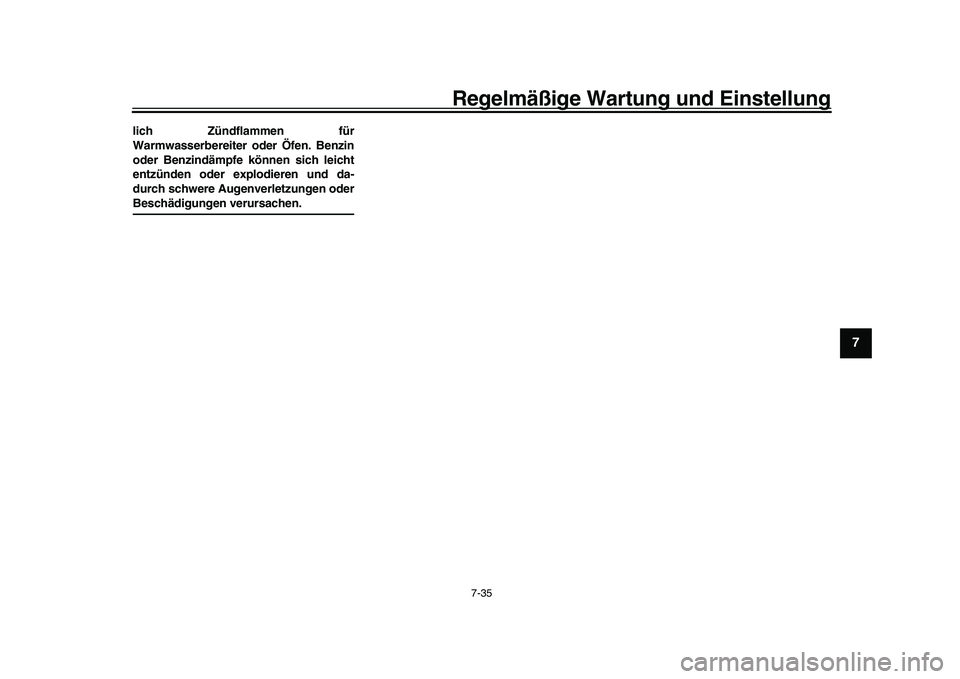

lich Zündflammen für
Warmwasserbereiter oder Öfen. Benzin
oder Benzindämpfe können sich leicht
entzünden oder explodieren und da-
durch schwere Augenverletzungen oderBeschädigungen verursachen.
BEA-9-G0.book 35 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-36
1
2
3
4
5
67
8
9
10
11
12
13
GAU86350

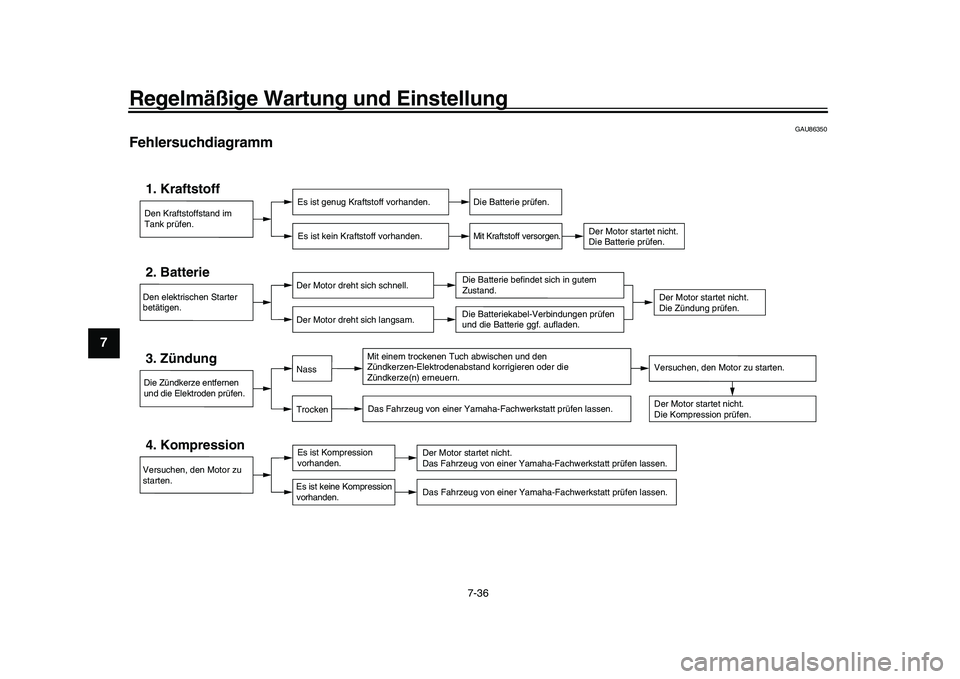

Fehlersuchdiagramm
Den Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genug Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Die Batterie prüfen.Mit Kraftstoff versorgen.
Der Motor startet nicht.
Die Batterie prüfen.
Der Motor startet nicht.
Die Kompression prüfen.
Versuchen, den Motor zu
starten.4. Kompression
Es ist Kompression
vorhanden.
Es ist keine Kompression vorhanden.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen
lassen.
Die Zündkerze entfernen
und die Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und den
Zündkerzen-Elektrodenabstand korrigieren oder die
Zündkerze(n) erneuern.
TrockenNass
Versuchen, den Motor zu starten.Der Motor startet nicht.
Die Zündung prüfen.
Den elektrischen Starter
betätigen.2. Batterie
Der Motor dreht sich schnell.
Der Motor dreht sich langsam.
Die Batterie befindet sich in gutem
Zustand.Die Batteriekabel-Verbindungen prüfen
und die Batterie ggf. aufladen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen
lassen.
BEA-9-G0.book 36 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Regelmäßige Wartung und Einstellung
7-37
1
2
3
4
5
678
9
10
11
12
13
GAU86420

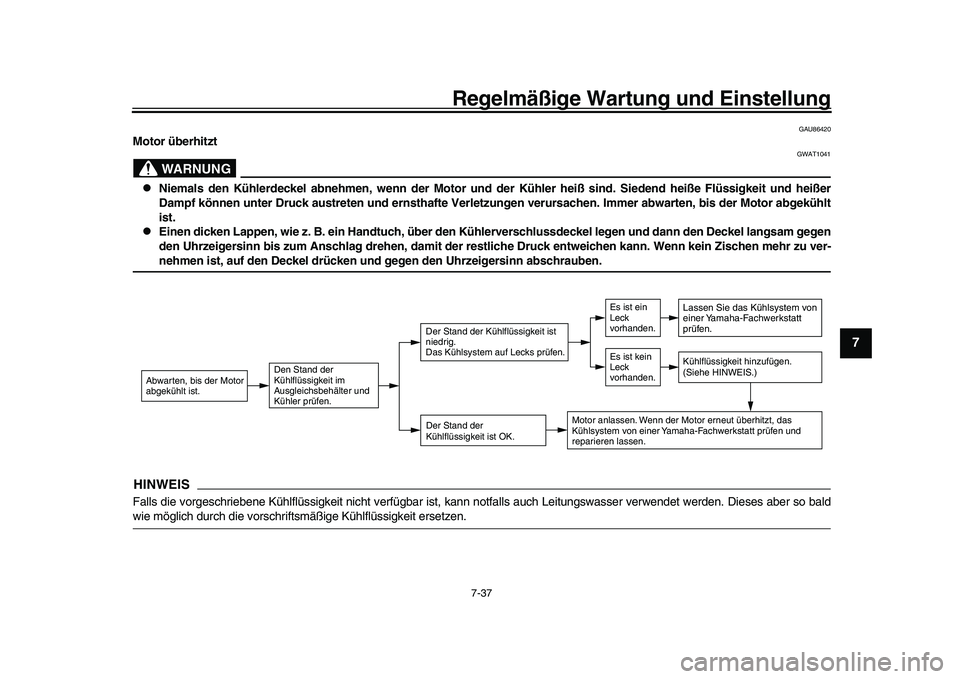

Motor überhitzt
WARNUNG
GWAT1041

Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletz ungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.

Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restlic he Druck entweichen kann. Wenn kein Zischen mehr zu ver-nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so baldwie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Abwarten, bis der Motor
abgekühlt ist.
Den Stand der
Kühlflüssigkeit im
A usgleichsbehälter und
Kühler prüfen.
Der Stand der
Kühlflüssigkeit ist OK.
Der Stand der Kühlflüssigkeit ist
niedrig.
Das Kühlsystem auf Lecks prüfen.
Lassen Sie das Kühlsystem von
einer Y
amaha-F achwerkstatt
prüfen.Kühlflüssigkeit hinzufügen.
(Siehe HINWEIS .)
Motor anlassen. Wenn der Motor erneut überhitzt, das
Kühlsystem von einer Y amaha-Fachwerkstatt prüfen und
reparieren lassen.
Es ist ein
Leck
vorhanden.
Es ist kein
Leck
vorhanden.
BEA-9-G0.book 37 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

8-1
1
2
3
4
5
6
78
9
10
11
12
13

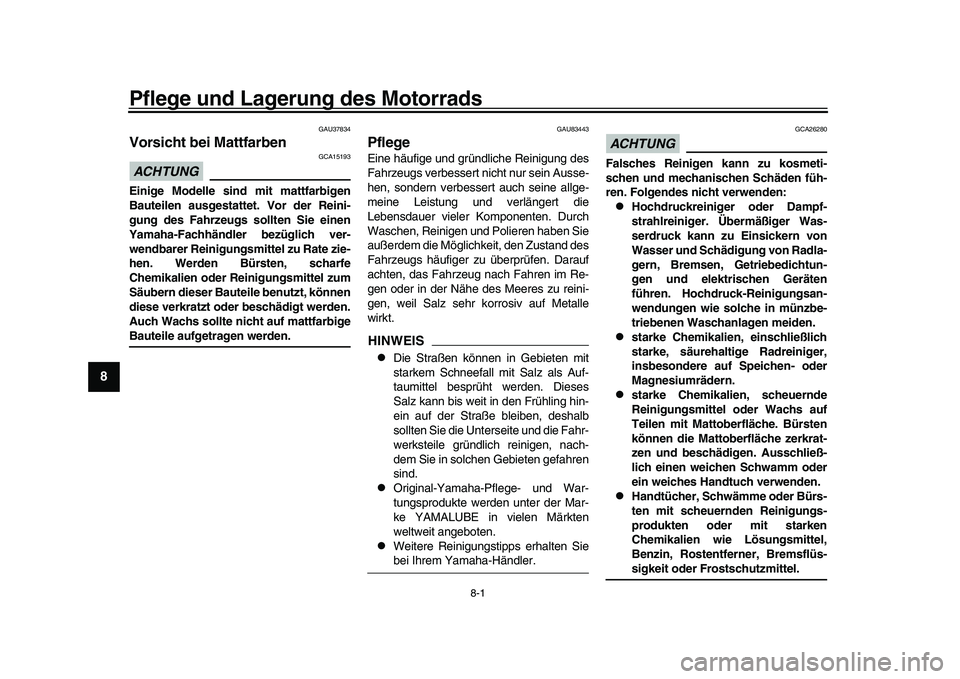

Pflege und Lagerung des Motorrads
GAU37834
Vorsicht bei MattfarbenACHTUNG
GCA15193
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe
Chemikalien oder Reinigungsmittel zum
Säubern dieser Bauteile benutzt, können
diese verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbigeBauteile aufgetragen werden.
GAU83443
PflegeEine häufige und gründliche Reinigung des
Fahrzeugs verbessert nicht nur sein Ausse-
hen, sondern verbessert auch seine allge-
meine Leistung und verlängert die
Lebensdauer vieler Komponenten. Durch
Waschen, Reinigen und Polieren haben Sie
außerdem die Möglichkeit, den Zustand des
Fahrzeugs häufiger zu überprüfen. Darauf
achten, das Fahrzeug nach Fahren im Re-
gen oder in der Nähe des Meeres zu reini-
gen, weil Salz sehr korrosiv auf Metalle
wirkt.HINWEIS
Die Straßen können in Gebieten mit
starkem Schneefall mit Salz als Auf-
taumittel besprüht werden. Dieses
Salz kann bis weit in den Frühling hin-
ein auf der Straße bleiben, deshalb
sollten Sie die Unterseite und die Fahr-
werksteile gründlich reinigen, nach-
dem Sie in solchen Gebieten gefahren
sind.

Original-Yamaha-Pflege- und War-
tungsprodukte werden unter der Mar-
ke YAMALUBE in vielen Märkten
weltweit angeboten.

Weitere Reinigungstipps erhalten Siebei Ihrem Yamaha-Händler.
ACHTUNG
GCA26280
Falsches Reinigen kann zu kosmeti-
schen und mechanischen Schäden füh-
ren. Folgendes nicht verwenden:
Hochdruckreiniger oder Dampf-
strahlreiniger. Übermäßiger Was-
serdruck kann zu Einsickern von
Wasser und Schädigung von Radla-
gern, Bremsen, Getriebedichtun-
gen und elektrischen Geräten
führen. Hochdruck-Reinigungsan-
wendungen wie solche in münzbe-
triebenen Waschanlagen meiden.

starke Chemikalien, einschließlich
starke, säurehaltige Radreiniger,
insbesondere auf Speichen- oder
Magnesiumrädern.

starke Chemikalien, scheuernde
Reinigungsmittel oder Wachs auf
Teilen mit Mattoberfläche. Bürsten
können die Mattoberfläche zerkrat-
zen und beschädigen. Ausschließ-
lich einen weichen Schwamm oder
ein weiches Handtuch verwenden.

Handtücher, Schwämme oder Bürs-
ten mit scheuernden Reinigungs-
produkten oder mit starken
Chemikalien wie Lösungsmittel,
Benzin, Rostentferner, Bremsflüs-sigkeit oder Frostschutzmittel.
BEA-9-G0.book 1 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Pflege und Lagerung des Motorrads8-2
1
2
3
4
5
6
789
10
11
12
13
Vor der Reinigung 1. Das Fahrzeug abseits direkter Son-
neneinstrahlung abstellen und abküh-
len lassen. Dadurch werden
Wasserflecken vermieden.
2. Sich vergewissern, dass alle Kappen, Abdeckungen, elektrische Verbin-
dungsstücke und Steckverbinder fest
montiert sind.
3. Den Schalldämpfer-Ende mit einem Kunststoffbeutel und einem starken
Gummiband bedecken.
4. Hartnäckige Flecken wie Vogelkot und Insekten mit einem feuchten Tuch eini-
ge Minuten einwirken lassen.
5. Straßenschmutz und Ölflecken mit ei- nem hochwertigen Entfettungsmittel
und einer Kunststoff-Borstenbürste
oder einem Schwamm entfernen.
ACHTUNG: Kein Entfettungsmittel
an schmierpflichtigen Stellen wie
Dichtungen und Radachsen ver-
wenden. Die Produktanweisungen
befolgen.
[GCA26290]
Reinigung 1. Eventuell vorhandene Entfetter abspü- len und das Fahrzeug mit einem Gar-
tenschlauch absprühen. Nur so viel
Druck anwenden wie unbedingt nötig.
Kein Wasser direkt in den Schall- dämpfer, die Instrumententafel, den
Lufteinlass oder andere Innenbereiche
wie z. B. Staufächer unter dem Sitz,
sprühen.
2. Das Fahrzeug mit einem Qualitätsrei-
niger für den Automobilbereich ge-
mischt mit kaltem Wasser und einem
weichen, sauberen Tuch oder
Schwamm reinigen. Für schwer zu-
gängliche Stellen eine alte Zahnbürste
oder Kunststoff-Borstenbürste ver-
wenden. ACHTUNG: Kaltes Wasser
verwenden, wenn das Fahrzeug
Salz ausgesetzt war. Warmes Was-
ser erhöht die korrosiven Eigen-
schaften des Salzes.
[GCA26301]
3. Für Fahrzeuge mit Windschutzschei-
be: Die Windschutzscheibe mit einem
weichen, mit Wasser und einem
pH-neutralen Reinigungsmittel ange-
feuchteten Tuch oder Schwamm reini-
gen. Bei Bedarf einen hochwertigen
Windschutzscheiben-Reiniger oder
eine hochwertige Windschutzschei-
ben-Politur für Motorräder verwenden.
ACHTUNG: Niemals starke Chemi-
kalien verwenden, um die Wind-
schutzscheibe zu reinigen.
Außerdem können einige Kunst-
stoffreiniger die Windschutzschei-
be verkratzen, deshalb sollten alle Reinigungsprodukte vor der An-
wendung getestet werden.
[GCA26310]
4. Mit klarem Wasser gründlich abspü-
len. Sicherstellen, alle Reinigerrück-
stände zu entfernen, da diese für
Kunststoffteile schädlich sein können.
Nach der Reinigung 1. Das Fahrzeug mit einem Chamois
oder saugfähigem Tuch, vorzugswei-
se einem Mikrofaser-Frottiertuch,
trocknen.
2. Für Modelle mit Antriebskette: Die An- triebskette trocknen und dann schmie-
ren, um Rost vorzubeugen.
3. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edel-
stahl-Teilen eine Chrompolitur. Oft
kann die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
mit einer solchen Politur entfernt wer-
den.
4. Tragen Sie ein Korrosionsschutzspray auf alle Metallteile einschließlich ver-
chromter oder vernickelter Oberflä-
chen auf. WARNUNG! Kein Silikon
oder Ölspray auf Sitze, Handgriffe,
Gummifußrasten oder Reifenlauf-
flächen auftragen. Andernfalls wer-
den diese Teile rutschig, was zu
Kontrollverlust führen kann. Die
BEA-9-G0.book 2 ページ ２０２１年１２月１４日　火曜日　午前８時５４分

Pflege und Lagerung des Motorrads
8-3
1
2
3
4
5
6
78
9
10
11
12
13
Oberflächen dieser Teile gründlich
reinigen, bevor das Fahrzeug in Be-
trieb genommen wird.
[GWA20650]
5. Gummi-, Vinyl- und unlackierte Kunst- stoffteile mit einem geeigneten Pflege-
mittel behandeln.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä- chen mit einem nicht scheuernden
Wachs oder verwenden Sie ein Aufbe-
reitungsspray für Motorräder.
8. Nach Beenden der Reinigung den Mo-
tor starten und einige Minuten im Leer-
lauf laufen lassen, damit die
Restfeuchte trocknet.
9. Wenn die Scheinwerfer-Streuscheibe beschlagen ist, den Motor starten und
den Scheinwerfer einschalten, damit
die Feuchtigkeit verschwindet.
10. Das Fahrzeug vollständig trocknen (lassen), bevor es untergestellt oder
abgedeckt wird.ACHTUNG
GCA26320

Kein Wachs auf Gummi- oder unla-
ckierte Kunststoffteile auftragen.

Polituren die Schleifmittel enthalten
nicht verwenden, weil diese eine
dünne Schicht des Lackes abtra- gen.

Sprays und Wachs sparsam auftra-
gen. Überschuss danach abwi-schen.WARNUNG
GWA20660
Verunreinigungen, die auf den Bremsen
oder Reifen zurückgelassen werden,
können zu Kontrollverlust führen.
Sicherstellen, dass sich weder
Schmiermittel noch Wachs auf den
Bremsen oder Reifen befindet.

Falls erforderlich, Reifen mit war-
mem Wasser und einem milden Rei-
nigungsmittel waschen.

Bremsscheiben und Bremsbeläge
bei Bedarf mit Bremsenreiniger
oder Aceton reinigen.

Vor Fahrten mit höheren Geschwin-
digkeiten die Bremsleistung und
das Fahrverhalten des Fahrzeugs inden Kurven testen.
GAU83472
LagernDas Fahrzeug immer an einem kühlen, tro-
ckenen Ort lagern. Falls erforderlich, mit ei-
ner porigen Abdeckung vor Staub schützen.
Achten Sie darauf, dass der Motor und die
Auspuffanlage kühl sind, bevor Sie das
Fahrzeug abdecken. Steht das Fahrzeug
oft wochenlang zwischen den Nutzungen,
empfiehlt es sich, nach jedem Auftanken ei-
nen Qualitäts-Kraftstoffstabilisator zu ver-
wenden.ACHTUNG
GCA21170

Stellen Sie ein nasses Fahrzeug
niemals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Langzeitlagerung
Bevor das Fahrzeug langfristig gelagert
wird (60 Tage oder länger): 1. Alle notwendigen Reparaturen und
Wartungsarbeiten durchführen.
BEA-9-G0.book 3 ページ ２０２１年１２月１４日　火曜日　午前８時５４分
