2022 TOYOTA YARIS CROSS liquid

16
CV Owner's Manual_Europe_M52N21_fr
Index illustré
Écran multifonctionnel ......................................... .................................P.97, 103
Affichage ...................................................... ............................................P.97, 103
Lorsqu’un message d’alerte s’affiche ........................... ..................................P.423
Commodo de clignotants ......................................... ...................................P.192
Sélecteur d’éclairage .......................................... .........................................P.199
Projecteurs/feux de position av ant/feux arrière/éclairages de jour.................P.199
Projecteurs antibrouillard*4/feu arrière de brouillard ..................................... ..P.210
Commodo d’essuie-glaces et lave-glace de pare-brise............ ................P.212
Commodo d’essuie-glace et lave-glace de lunette arrière ........ ...............P.215
Utilisation .................................................... ............................................P.212, 215
Appoint en liquide de lave-glace ............................... .....................................P.372
Bouton de feux de détresse ..................................... ...................................P.404
Levier de déverrouillage du capot .............................. ................................P.360
Levier de déverrouillage de volant réglable en hauteur et en pr ofondeurP.153
Système de climatisation ....................................... .............................P.320, 324
Utilisation .................................................... ............................................P.320, 324
Désembueur de lunette arrière.................................. .............................P.321, 326
Système multimédia (modèle à écran 7”/8”)*4, 5
Système multimédia (modèle à écran 9”)*4, 6
Commande d’ouverture de la trappe à carburant .................. ...................P.218
*1: Véhicules dépourvus de système d’accès et de démarrage “mains libres”
*2: Véhicules équipés d’un système d’accès et de démarrage “mains libres”
*3: Véhicules équipés d’une transmission Multidrive
*4: Sur modèles équipés
*5: Voir “Système de navigation et de multimédia Manuel du propriétaire”.
*6: Voir “TOYOTA SMART CONNECT Owner’s manual”.

24
CV Owner's Manual_Europe_M52N21_fr
Index illustré
Écran multifonctionnel ......................................... .................................P.97, 103
Affichage ...................................................... ............................................P.97, 103
Lorsqu’un message d’alerte s’affiche ........................... ..................................P.423
Commodo d’essuie-glaces et lave-glace de pare-brise............ ................P.212
Commodo d’essuie-glace et lave-glace de lunette arrière ........ ...............P.215
Utilisation .................................................... ............................................P.212, 215
Appoint en liquide de lave-glace ............................... .....................................P.372
Commodo de clignotants ......................................... ...................................P.192
Sélecteur d’éclairage .......................................... .........................................P.199
Projecteurs/feux de position av ant/feux arrière/éclairages de jour.................P.199
Projecteurs antibrouillard*4/feu arrière de brouillard ..................................... ..P.210
Bouton de feux de détresse ..................................... ...................................P.404
Levier de déverrouillage du capot .............................. ................................P.360
Levier de déverrouillage de volant réglable en hauteur et en pr ofondeurP.153
Système de climatisation ....................................... .............................P.320, 324
Utilisation .................................................... ............................................P.320, 324
Désembueur de lunette arrière.................................. .............................P.321, 326
Système multimédia (modèle à écran 7”/8”)*4, 5
Système multimédia (modèle à écran 9”)*4, 6
Commande d’ouverture de la trappe à carburant .................. ...................P.218
*1: Véhicules dépourvus de système d’accès et de démarrage “mains libres”
*2: Véhicules équipés d’un système d’accès et de démarrage “mains libres”
*3: Véhicules équipés d’une transmission Multidrive
*4: Sur modèles équipés
*5: Voir “Système de navigation et de multimédia Manuel du propriétaire”.
*6: Voir “TOYOTA SMART CONNECT Owner’s manual”.

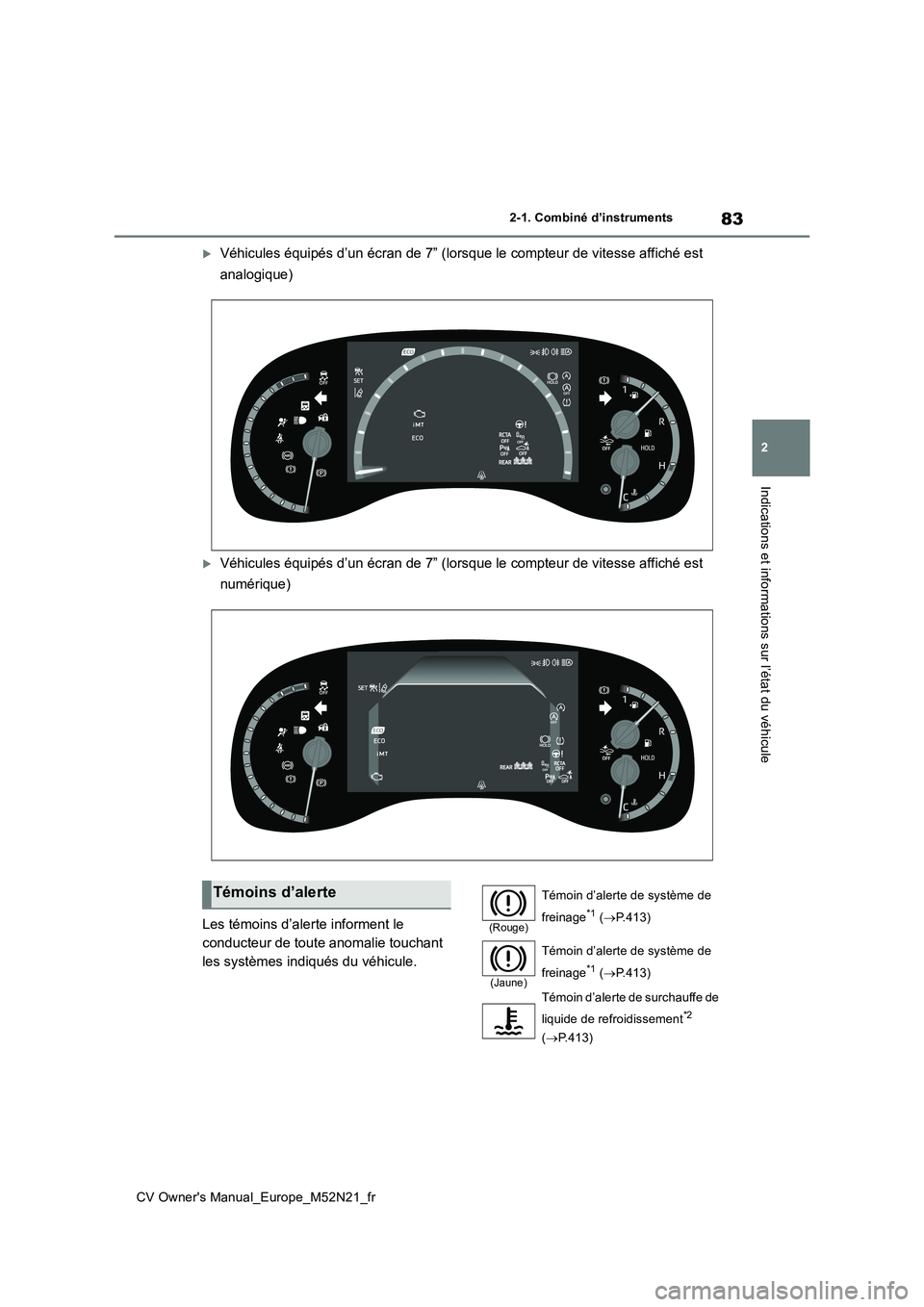

83
2
CV Owner's Manual_Europe_M52N21_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
Véhicules équipés d’un écran de 7” (lorsque le compteur de vitesse affiché est
analogique)
Véhicules équipés d’un écran de 7” (lorsque le compteur de vite sse affiché est
numérique)
Les témoins d’alerte informent le
conducteur de toute anomalie touchant
les systèmes indiqués du véhicule.
Témoins d’alerte
(Rouge)
Témoin d’alerte de système de
freinage*1 ( P.413)
(Jaune)
Témoin d’alerte de système de
freinage*1 ( P.413)
Témoin d’alerte de surchauffe de
liquide de refroidissement*2
( P.413)

87
2
CV Owner's Manual_Europe_M52N21_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
■Emplacement des instruments et compteurs
Les unités de mesure peuvent être différentes selon la région de destination du véhicule.
Compte-tours
Indique le régime moteur en tours par minute
Écran multifonctionnel
Présente au conducteur des données variées liées au véhicule (P. 9 7 )
Affiche des messages d’alerte si une défaillance survient ( P.423)
Montre (P.90)
Compteur de vitesse
Indique la vitesse du véhicule
Thermomètre de liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur
Jauge de carburant
Indique le niveau de carburant. Dans les situations suivantes, il peut arriver que le niveau réel
de carburant ne soit pas correctement affiché:
• Après que vous ayez ravitaillé avec une petite quantité seulem ent de carburant (moins de
Instruments et compteurs (écran 4,2”)
Les instruments affichent différentes informations liées au parcours et à la
conduite.
Affichage à l’instrumentation

88
CV Owner's Manual_Europe_M52N21_fr
2-1. Combiné d’instruments
5 L environ)
• Lorsque vous êtes arrêté en côte ou en pente
• Lorsque vous circulez en pente ou en virage
Affichage du totalisateur kilométrique et des totalisateurs par tiels (P.89)
Température extérieure
Affiche la température extérieure dans la plage de -40°C (-40°F ) à 60°C (140°F)
Bouton de sélection d’affichage (P.89)
Indicateur de position de sélection et de plage de rapports/rap port de démultipli-
cation (transmission Multidrive) ( P.185)
Indicateur de passage de rapport (boîte de vitesses manuelle) ( P.191)
■Affichage de la température extérieure
●Dans les situations suivantes, il peut arri- ver que la température extérieure ne soit
pas affichée à sa valeur exacte, ou que le temps de réponse de l’affichage soit plus long qu’en temps normal:
• À l’arrêt ou à basse vitesse (moins de 25 km/h [16 mph])• Lorsque la température extérieure a subi
une variation brutale (à l’entrée ou à la sor- tie d’un garage, dans un tunnel, etc.)
●Quand “--” est affiché, le système est peut-être défaillant. Confiez votre véhicule à un concessionnaire Toyota, un réparateur
agréé Toyota, ou n’importe quel réparateur fiable.
■Jauge de carburant et affichage de
l’autonomie
La jauge de carburant et l’affichage de l’auto- nomie sont liés. Si vous constatez que la jauge de carburant et l’affichage de l’autono-
mie ne s’actualisent pas après que vous ayez ravitaillé avec une petite quantité de carbu-rant, vous pouvez procéder comme suit pour
forcer l’actualisation:
1 Garez le véhicule sur un sol bien à plat.
Patientez le temps que le carburant se stabi- lise dans le réservoir.
2 Appuyez sur le bouton de sélection d’affi- chage pour afficher le totalisateur kilomé-
trique à l’affichage du totalisateur kilométrique et des totalisateurs partiels.
3 Mettez le contacteur de démarrage sur arrêt.
4 Tout en appuyant longuement sur le bou- ton de sélection d’affichage, mettez le
contacteur de démarrage sur MARCHE.
5 Continuez à appuyer sur le bouton de sélection d’affichage pendant 5 secondes environ.
Relâchez le bouton lorsque le totalisateur
kilométrique se met à clignoter.
L’actualisation est terminée lorsque le totali- sateur kilométrique clignote pendant 5 secondes environ puis revient à son affi-
chage normal.
■Écran à cristaux liquides
 P. 9 8
■Personnalisation
Il est possible de personnaliser les instru-
ments et compteurs par le menu de
l’écran multifonctionnel. ( P.469)

89
2
CV Owner's Manual_Europe_M52N21_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
■Choix de l’affichage
Appuyez sur le bouton de sélection
d’affichage jusqu’à afficher l’information
de votre choix.
■Éléments d’information
 Totalisateur kilométrique
Indique le kilométrage total parcouru par le
véhicule.
 Totalisateurs partiels A/B
Indique la distance parcourue par le véhicule
depuis la dernière remise à zéro. Les totali-
sateurs partiels A et B permettent d’enregis-
trer et afficher indépendamment des
distances différentes.
Pour remettre à zéro, affichez le totalisateur
partiel de votre choix puis appuyez longue-
ment sur le bouton de sélection d’affichage.
 Distance jusqu’à la prochaine
vidange d’huile moteur
Indique la distance que le véhicule peut par-
courir avant la prochaine vidange d’huile
moteur.
La distance jusqu’à la prochaine vidange
d’huile s’affiche également dans les situa-
tions suivantes:
• Lorsque vous mettez le contacteur de démarrage sur MARCHE.
• Lorsqu’un message d’alerte s’affiche indi- quant que la vidange d’huile va bientôt
arriver à échéance ou est nécessaire.
• Remise à zéro: P. 3 6 5
AVERTISSEMENT
■L’affichage des informations par
temps froid
Laissez l’habitacle du véhicule se réchauf- fer avant d’utiliser l’écran multifonctionnel à cristaux liquides. Par des températures
extrêmement basses, l’écran multifonc- tionnel peut réagir avec lenteur, en accu-sant un certain retard dans son
actualisation.
Par exemple, il y a un décalage entre le moment où le conducteur change de
vitesse et celui où le rapport correspon- dant est affiché à l’écran. Ce décalage peut pousser le conducteur à rétrograder
de nouveau, provoquant un ralentisse- ment brutal et excessif en raison du frein moteur, et ainsi éventuellement un acci-
dent pouvant entraîner des blessures graves, voire mortelles.
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
●Ne pas laisser l’aiguille du compte-tours entrer dans la zone rouge, laquelle
matérialise le régime maximum du moteur.
●Le moteur thermique risque de sur-
chauffer si le thermomètre de liquide de refroidissement moteur est dans la zone rouge (H). Dans ce cas, arrêtez immé-
diatement le véhicule en lieu sûr, et véri- fiez le moteur une fois ce dernier complètement refroidi. ( P.453)
Affichage du totalisateur kilo-
métrique et des totalisateurs
partiels

92
CV Owner's Manual_Europe_M52N21_fr
2-1. Combiné d’instruments
L’affichage du compteur de vitesse est à choisir entre deux types: soit analogique,
soit numérique. ( P.107)
■Lorsque le compteur de vitesse affiché est analogique
Les unités de mesure peuvent être différentes selon la région de destination du véhicule.
Compte-tours
Indique le régime moteur en tours par minute
Compteur de vitesse
Indique la vitesse du véhicule
Montre (P.96)
Jauge de carburant
Indique le niveau de carburant. Dans les situations suivantes, il peut arriver que le niveau réel
de carburant ne soit pas correctement affiché:
• Après que vous ayez ravitaillé avec une petite quantité seulem ent de carburant (moins de
5 L environ)
• Lorsque vous êtes arrêté en côte ou en pente
• Lorsque vous circulez en pente ou en virage
Thermomètre de liquide de refroidissement moteur
Instruments et compteurs (écran 7”)
Les instruments affichent différentes informations liées au par cours et à la
conduite.
Affichage à l’instrumentation

93
2
CV Owner's Manual_Europe_M52N21_fr
2-1. Combiné d’instruments
Indications et informations sur l’état du véhicule
Affiche la température du liquide de refroidissement moteur
Bouton de sélection d’affichage (P.95)
Affichage du totalisateur kilométrique et des totalisateurs par tiels (P.95)
Température extérieure
Affiche la température extérieure dans la plage de -40°C (-40°F ) à 60°C (140°F)
Indicateur de position de sélection et de plage de rapports/rapport de démultipli-
cation (transmission Multidrive) ( P.185)
Indicateur de passage de rapport (boîte de vitesses manuelle) ( P.191)
Écran multifonctionnel
Présente au conducteur des données v ariées liées au véhicule (P.103)
Affiche des messages d’alerte si une défaillance survient ( P.423)
■Lorsque le compteur de vitesse affiché est numérique
Les unités de mesure peuvent être différentes selon la région de destination du véhicule.
Compte-tours
Indique le régime moteur en tours par minute
Compteur de vitesse
Indique la vitesse du véhicule
Montre (P.96)
Jauge de carburant
Indique le niveau de carburant. Dans les situations suivantes, il peut arriver que le niveau réel
de carburant ne soit pas correctement affiché:
