2022 TOYOTA YARIS Bruksanvisningar (in Swedish)

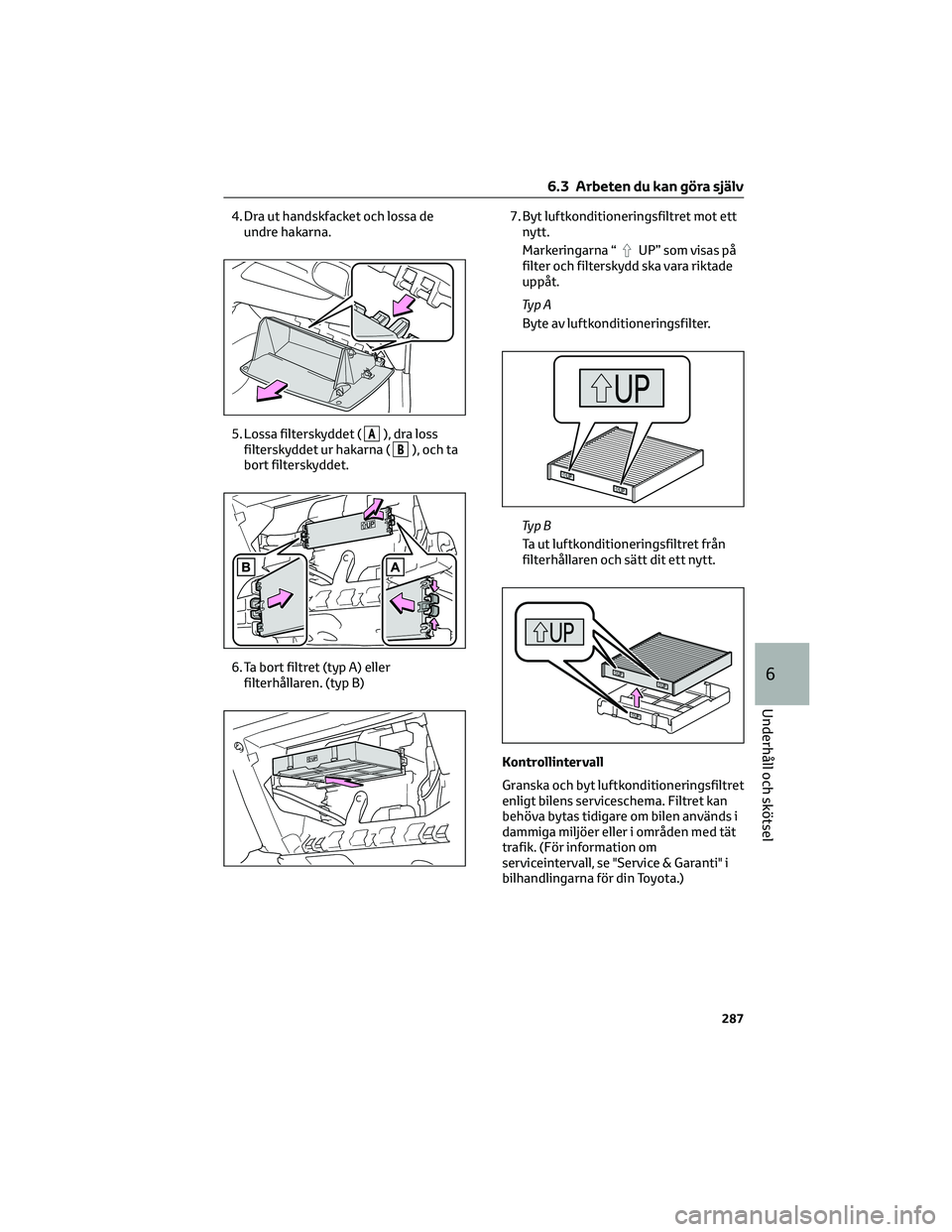

4. Dra ut handskfacket och lossa de
undre hakarna.
5. Lossa filterskyddet (
A), dra loss
filterskyddet ur hakarna (
B), och ta
bort filterskyddet.
6. Ta bort filtret (typ A) eller
filterhållaren. (typ B)7. Byt luftkonditioneringsfiltret mot ett
nytt.
Markeringarna “
UP” som visas på
filter och filterskydd ska vara riktade
uppåt.
Ty p A
Byte av luftkonditioneringsfilter.
Ty p B
Ta ut luftkonditioneringsfiltret från
filterhållaren och sätt dit ett nytt.
Kontrollintervall
Granska och byt luftkonditioneringsfiltret
enligt bilens serviceschema. Filtret kan
behöva bytas tidigare om bilen används i
dammiga miljöer eller i områden med tät
trafik. (För information om
serviceintervall, se "Service & Garanti" i
bilhandlingarna för din Toyota.)
6.3 Arbeten du kan göra själv
287
6
Underhåll och skötsel

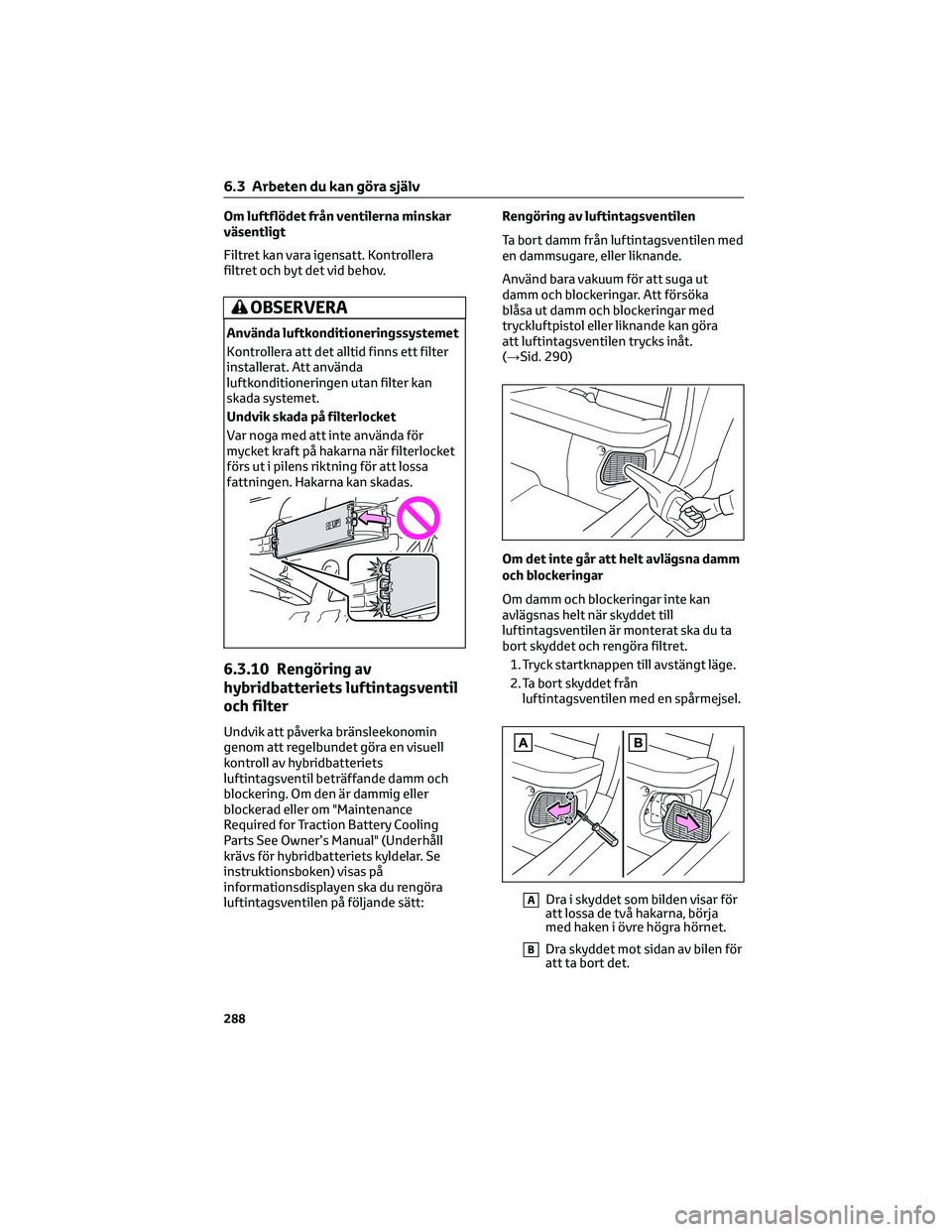

Om luftflödet från ventilerna minskar
väsentligt
Filtret kan vara igensatt. Kontrollera
filtret och byt det vid behov.
OBSERVERA
Använda luftkonditioneringssystemet
Kontrollera att det alltid finns ett filter
installerat. Att använda
luftkonditioneringen utan filter kan
skada systemet.
Undvik skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filterlocket
förs ut i pilens riktning för att lossa
fattningen. Hakarna kan skadas.
6.3.10 Rengöring av
hybridbatteriets luftintagsventil
och filter
Undvik att påverka bränsleekonomin
genom att regelbundet göra en visuell
kontroll av hybridbatteriets
luftintagsventil beträffande damm och
blockering. Om den är dammig eller
blockerad eller om "Maintenance
Required for Traction Battery Cooling
Parts See Owner’s Manual" (Underhåll
krävs för hybridbatteriets kyldelar. Se
instruktionsboken) visas på
informationsdisplayen ska du rengöra
luftintagsventilen på följande sätt:Rengöring av luftintagsventilen
Ta bort damm från luftintagsventilen med
en dammsugare, eller liknande.
Använd bara vakuum för att suga ut
damm och blockeringar. Att försöka
blåsa ut damm och blockeringar med
tryckluftpistol eller liknande kan göra
att luftintagsventilen trycks inåt.
(→Sid. 290)
Om det inte går att helt avlägsna damm
och blockeringar
Om damm och blockeringar inte kan
avlägsnas helt när skyddet till
luftintagsventilen är monterat ska du ta
bort skyddet och rengöra filtret.
1. Tryck startknappen till avstängt läge.
2. Ta bort skyddet från
luftintagsventilen med en spårmejsel.
ADra i skyddet som bilden visar för
att lossa de två hakarna, börja
med haken i övre högra hörnet.
BDra skyddet mot sidan av bilen för
att ta bort det.
6.3 Arbeten du kan göra själv
288

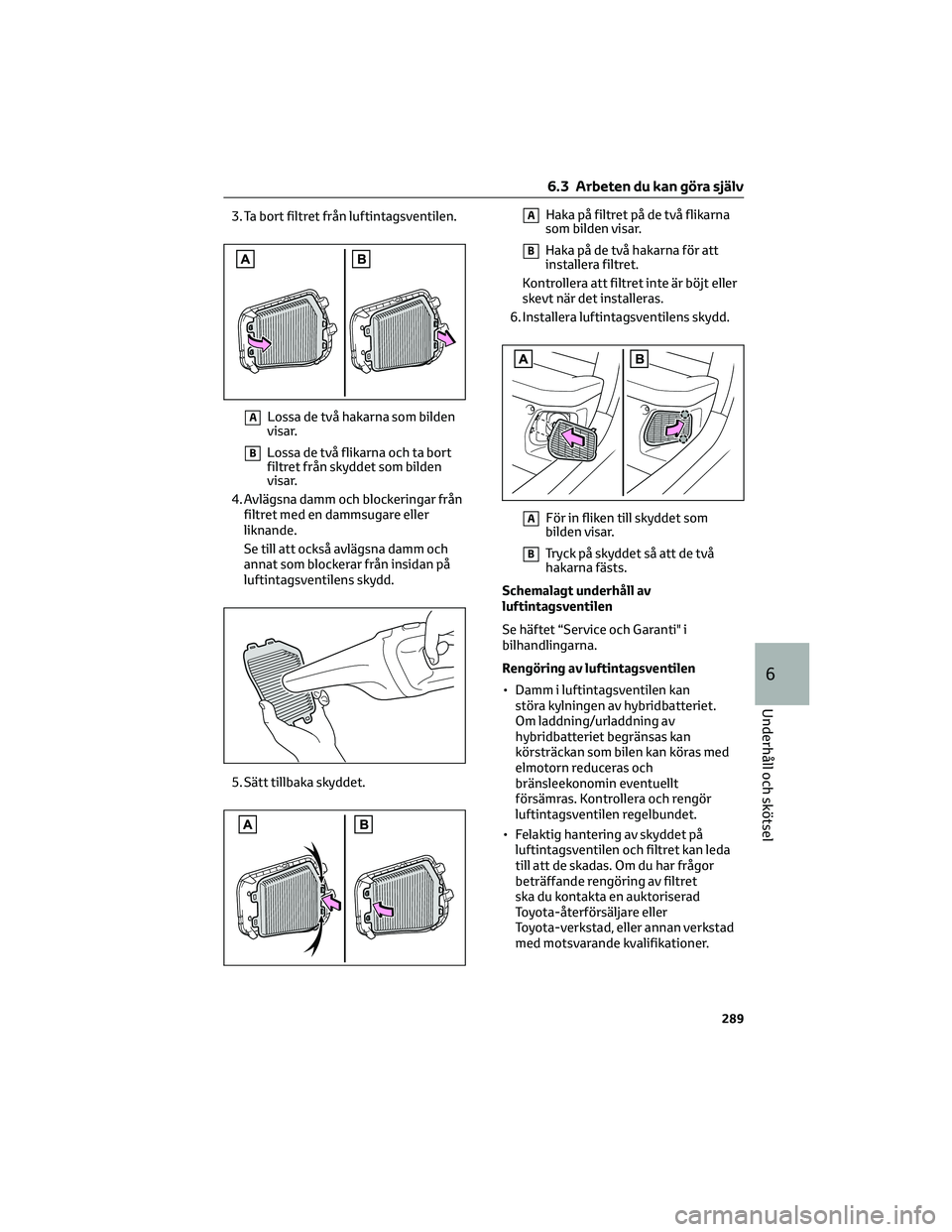

3. Ta bort filtret från luftintagsventilen.
ALossa de två hakarna som bilden
visar.
BLossa de två flikarna och ta bort
filtret från skyddet som bilden
visar.
4. Avlägsna damm och blockeringar från
filtret med en dammsugare eller
liknande.
Se till att också avlägsna damm och
annat som blockerar från insidan på
luftintagsventilens skydd.
5. Sätt tillbaka skyddet.
AHaka på filtret på de två flikarna
som bilden visar.
BHaka på de två hakarna för att
installera filtret.
Kontrollera att filtret inte är böjt eller
skevt när det installeras.
6. Installera luftintagsventilens skydd.
AFör in fliken till skyddet som
bilden visar.
BTryck på skyddet så att de två
hakarna fästs.
Schemalagt underhåll av
luftintagsventilen
Se häftet “Service och Garanti" i
bilhandlingarna.
Rengöring av luftintagsventilen
• Damm i luftintagsventilen kan
störa kylningen av hybridbatteriet.
Om laddning/urladdning av
hybridbatteriet begränsas kan
körsträckan som bilen kan köras med
elmotorn reduceras och
bränsleekonomin eventuellt
försämras. Kontrollera och rengör
luftintagsventilen regelbundet.
• Felaktig hantering av skyddet på
luftintagsventilen och filtret kan leda
till att de skadas. Om du har frågor
beträffande rengöring av filtret
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
6.3 Arbeten du kan göra själv
289
6
Underhåll och skötsel

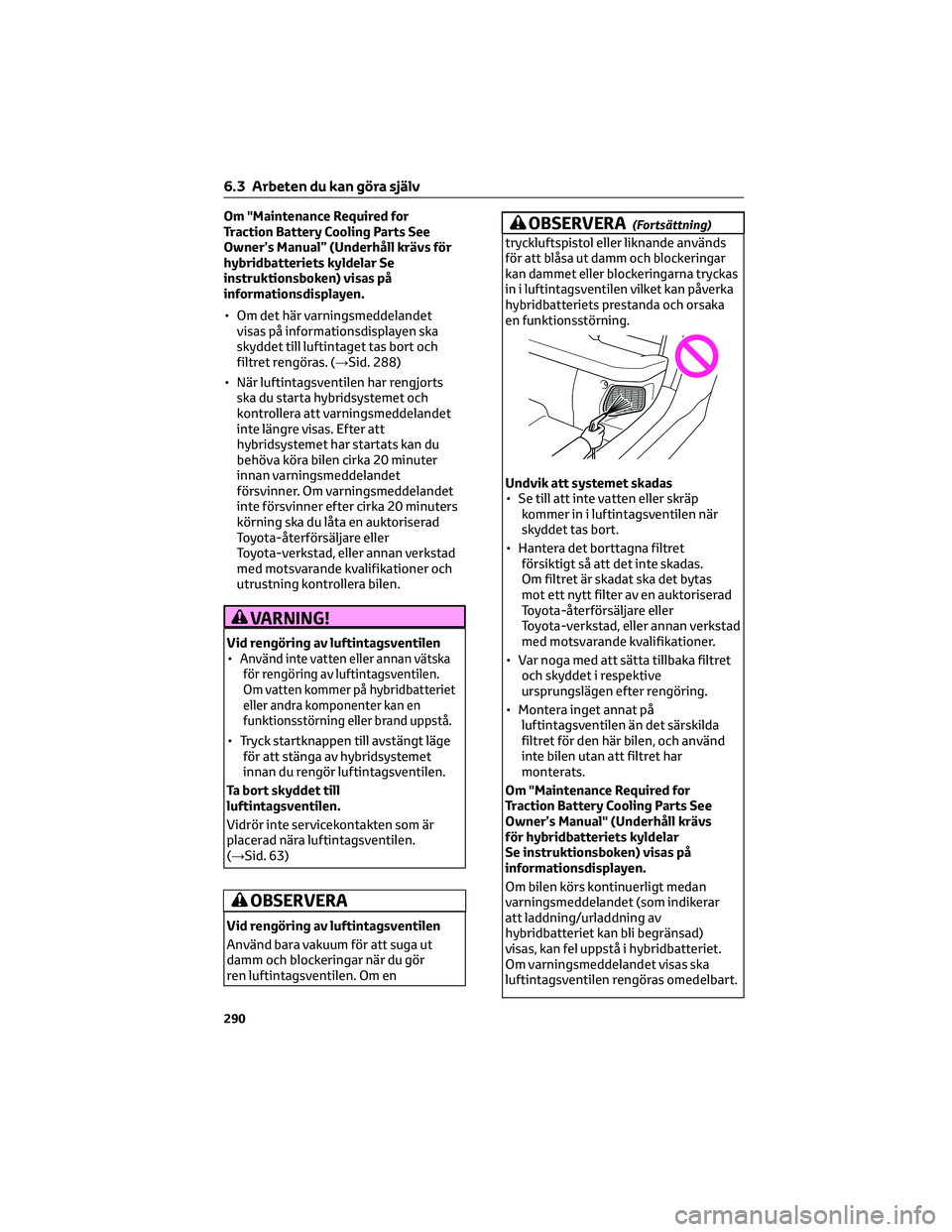

Om "Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Underhåll krävs för
hybridbatteriets kyldelar Se
instruktionsboken) visas på
informationsdisplayen.
• Om det här varningsmeddelandet
visas på informationsdisplayen ska
skyddet till luftintaget tas bort och
filtret rengöras. (→Sid. 288)
• När luftintagsventilen har rengjorts
ska du starta hybridsystemet och
kontrollera att varningsmeddelandet
inte längre visas. Efter att
hybridsystemet har startats kan du
behöva köra bilen cirka 20 minuter
innan varningsmeddelandet
försvinner. Om varningsmeddelandet
inte försvinner efter cirka 20 minuters
körning ska du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!
Vid rengöring av luftintagsventilen
•Använd inte vatten eller annan vätska
för rengöring av luftintagsventilen.
Om vatten kommer på hybridbatteriet
eller andra komponenter kan en
funktionsstörning eller brand uppstå.
• Tryck startknappen till avstängt läge
för att stänga av hybridsystemet
innan du rengör luftintagsventilen.
Ta bort skyddet till
luftintagsventilen.
Vidrör inte servicekontakten som är
placerad nära luftintagsventilen.
(→Sid. 63)
OBSERVERA
Vid rengöring av luftintagsventilen
Använd bara vakuum för att suga ut
damm och blockeringar när du gör
ren luftintagsventilen. Om en
OBSERVERA(Fortsättning)
tryckluftspistol eller liknande användsför att blåsa ut damm och blockeringar
kan dammet eller blockeringarna tryckas
in i luftintagsventilen vilket kan påverka
hybridbatteriets prestanda och orsaka
en funktionsstörning.
Undvik att systemet skadas
• Se till att inte vatten eller skräp
kommer in i luftintagsventilen när
skyddet tas bort.
• Hantera det borttagna filtret
försiktigt så att det inte skadas.
Om filtret är skadat ska det bytas
mot ett nytt filter av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Var noga med att sätta tillbaka filtret
och skyddet i respektive
ursprungslägen efter rengöring.
• Montera inget annat på
luftintagsventilen än det särskilda
filtret för den här bilen, och använd
inte bilen utan att filtret har
monterats.
Om "Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual" (Underhåll krävs
för hybridbatteriets kyldelar
Se instruktionsboken) visas på
informationsdisplayen.
Om bilen körs kontinuerligt medan
varningsmeddelandet (som indikerar
att laddning/urladdning av
hybridbatteriet kan bli begränsad)
visas, kan fel uppstå i hybridbatteriet.
Om varningsmeddelandet visas ska
luftintagsventilen rengöras omedelbart.
6.3 Arbeten du kan göra själv
290

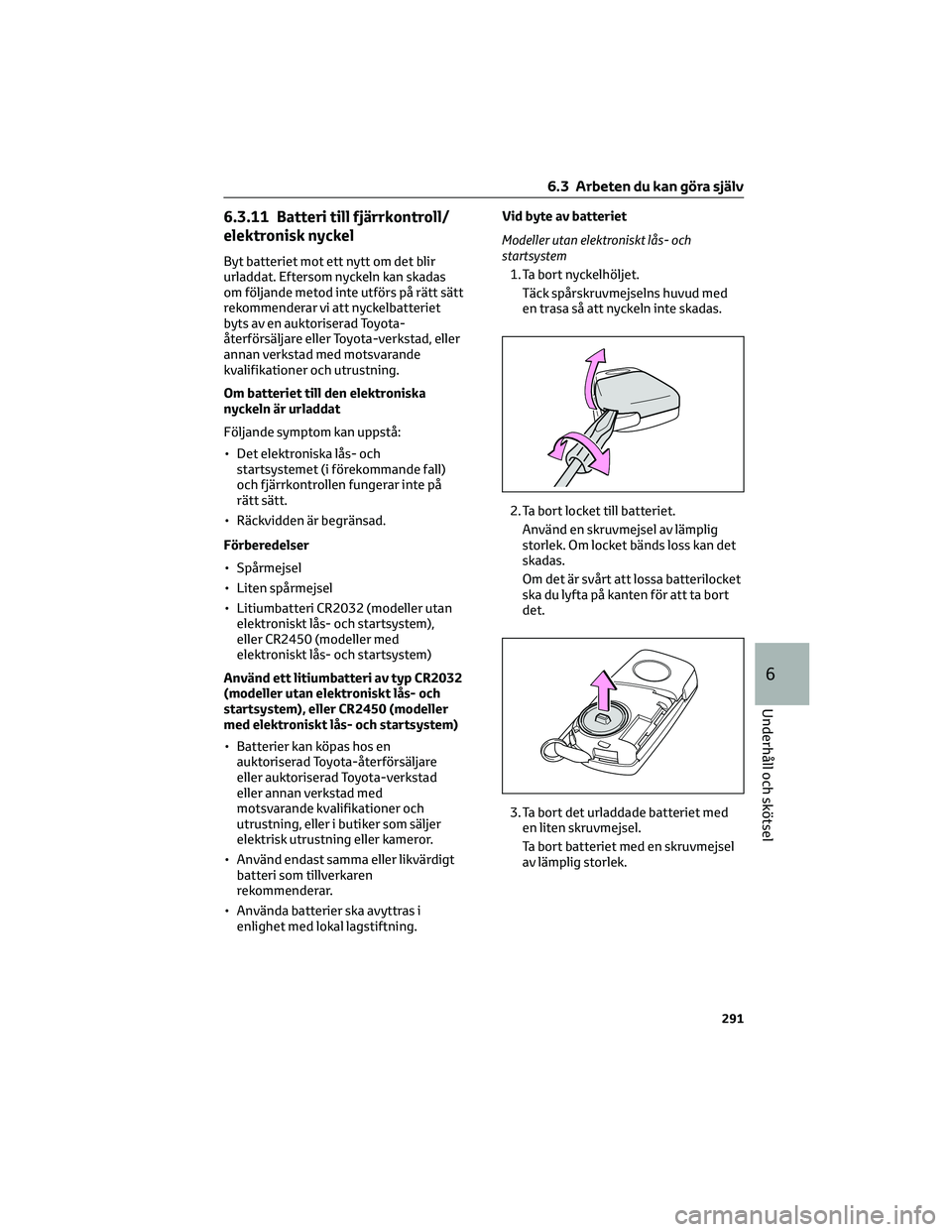

6.3.11 Batteri till fjärrkontroll/
elektronisk nyckel
Byt batteriet mot ett nytt om det blir
urladdat. Eftersom nyckeln kan skadas
om följande metod inte utförs på rätt sätt
rekommenderar vi att nyckelbatteriet
byts av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
Om batteriet till den elektroniska
nyckeln är urladdat
Följande symptom kan uppstå:
• Det elektroniska lås- och
startsystemet (i förekommande fall)
och fjärrkontrollen fungerar inte på
rätt sätt.
• Räckvidden är begränsad.
Förberedelser
• Spårmejsel
• Liten spårmejsel
• Litiumbatteri CR2032 (modeller utan
elektroniskt lås- och startsystem),
eller CR2450 (modeller med
elektroniskt lås- och startsystem)
Använd ett litiumbatteri av typ CR2032
(modeller utan elektroniskt lås- och
startsystem), eller CR2450 (modeller
med elektroniskt lås- och startsystem)
• Batterier kan köpas hos en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller i butiker som säljer
elektrisk utrustning eller kameror.
• Använd endast samma eller likvärdigt
batteri som tillverkaren
rekommenderar.
• Använda batterier ska avyttras i
enlighet med lokal lagstiftning.Vid byte av batteriet
Modeller utan elektroniskt lås- och
startsystem
1. Ta bort nyckelhöljet.
Täck spårskruvmejselns huvud med
en trasa så att nyckeln inte skadas.
2. Ta bort locket till batteriet.
Använd en skruvmejsel av lämplig
storlek. Om locket bänds loss kan det
skadas.
Om det är svårt att lossa batterilocket
ska du lyfta på kanten för att ta bort
det.
3. Ta bort det urladdade batteriet med
en liten skruvmejsel.
Ta bort batteriet med en skruvmejsel
av lämplig storlek.
6.3 Arbeten du kan göra själv
291
6
Underhåll och skötsel

Sätt in ett nytt batteri med "+"-polen
uppåt.
4. Sätt tillbaka batterilocket med fliken
uppåt.
Tryck in hela kanten på batterilocket i
nyckeln.
5. Sätt tillbaka nyckelns lock.
Passa in nyckellocket med nyckeln och
tryck det rakt in i nyckeln.
Kontrollera att nyckellocket är säkert
installerat utan mellanrum mellan
locket och nyckeln.6. Tryck på knappenellerför
att kontrollera att dörrarna kan
låsas/låsas upp.
Modeller med elektroniskt lås- och
startsystem
1. Lossa locket och ta fram den
mekaniska nyckeln.
2. Ta bort nyckelhöljet.
Använd en skruvmejsel av lämplig
storlek. Om höljet bänds loss kan det
skadas.
Täck spårskruvmejselns huvud med
en trasa så att nyckeln inte skadas.
3. Ta bort det urladdade batteriet med
en liten skruvmejsel.
När höljet tas bort kan den
elektroniska nyckelmodulen ha
fastnat på höljet och batteriet syns
eventuellt inte. Avlägsna i så fall den
elektroniska nyckelmodulen för att ta
bort batteriet.
6.3 Arbeten du kan göra själv
292

Ta bort batteriet med en skruvmejsel
av lämplig storlek.
Sätt in ett nytt batteri med "+"-polen
uppåt.
4. Sätt tillbaka nyckelhöljet och den
mekaniska nyckeln genom att utföra
steg2och steg1i motsatt
ordningsföljd.
5. Tryck på knappen
ellerför att
kontrollera att dörrarna kan
låsas/låsas upp.
VARNING!
Borttaget batteri och andra delar
Dessa delar är små och om de sväljs av
barn kan de orsaka kvävning. Förvara
dem utom räckhåll för barn.
Försummelse kan leda till svåra eller
livshotande skador.
Litiumbatteri, säkerhetsanvisningar
VARNING EXPLOSIONSRISK OM
BATTERIET BYTS MOT ETT ANNAT
BATTERI AV FEL TYP. FÖLJ GÄLLANDE
BESTÄMMELSER FÖR DEPONERING AV
ANVÄNDA BATTERIER
OBSERVERA
Vid byte av batteriet
Använd en spårskruvmejsel av lämplig
storlek. Alltför stor kraft kan deformera
eller skada locket.
OBSERVERA(Fortsättning)
För normal funktion efter batteribyte
Observera följande
säkerhetsanvisningar för att undvika
olyckor:
• Arbeta alltid med torra händer.
Fukt kan orsaka rost i batteriet.
• Rör inte eller flytta inte andra delar i
fjärrkontrollen.
• Böj inte någon av batteriets poler.
När du tar bort batterihöljet
(modeller utan elektroniskt lås- och
startsystem)
Ta inte bort batterihöljet med alltför stor
kraft, det kan skadas. Om det är svårt att
lossa batterihöljet ska du lyfta på kanten
för att ta bort det.
6.3.12 Kontroll och byte av
säkringar
Om en elektrisk komponent inte fungerar
kan en säkring ha gått. Utför i så fall en
kontroll och byt säkring vid behov.
Kontroll och byte av säkringar
1. Tryck startknappen till avstängt läge.
2. Öppna locket till säkringsboxen.
Motorrum: säkringsbox typ A
Tryck in flikarna och lyft av locket.
6.3 Arbeten du kan göra själv
293
6
Underhåll och skötsel

Motorrum: säkringsbox typ B
Tryck in flikarna och lyft av locket.
Under instrumentpanelen på förarsidan
(vänsterstyrda bilar)
Ta bort locket.
Tryck in haken när du tar bort/sätter
tillbaka locket.
Under instrumentpanelen på
framsätespassagerarsidan (högerstyrda
modeller)
Ta bort kåpan, anslutningsdonet
(i förekommande fall) och ta sedan
bort locket.
Tryck in haken när du tar bort/sätter
tillbaka locket.Under höger baksäte
Ta bort höljet till 12-voltsbatteriet
(→Sid. 273)
3. Ta bort säkringen med
utdragningsverktyget. Endast
säkringar av typen A kan tas bort med
hjälp av utdragningsverktyget.
6.3 Arbeten du kan göra själv
294
