4. Kontrollera om säkringen är trasig.
Byt säkringen mot en ny med
motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
Ty p A
ANormal säkring
BAvbränd säkring
Ty p B
ANormal säkring
BAvbränd säkring
Ty p C
ANormal säkring
BAvbränd säkringTy p D
ANormal säkring
BAvbränd säkring
Efter byte av säkring
• När locket har satts tillbaka ska du
kontrollera att fliken är säkert ditsatt.
• Om lamporna inte tänds även när
säkringen har bytts kan glödlampan
behöva bytas. (→Sid. 296)
• Om säkringen går sönder igen ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för
att skydda kabelstammen från skada.
Vid byte av glödlampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är
designade för din bil. Eftersom vissa
glödlampor är anslutna till kretsar som
är avsedda att hindra överbelastning
kan icke-originaldelar eller delar som
inte är avsedda för denna bil vara
oanvändbara.
VARNING!
Förhindra systemfel och bilbrand
Observera följande
säkerhetsanvisningar. Försummelse
kan orsaka skador på bilen och
eventuellt brand eller personskador.
6.3 Arbeten du kan göra själv
295
6
Underhåll och skötsel

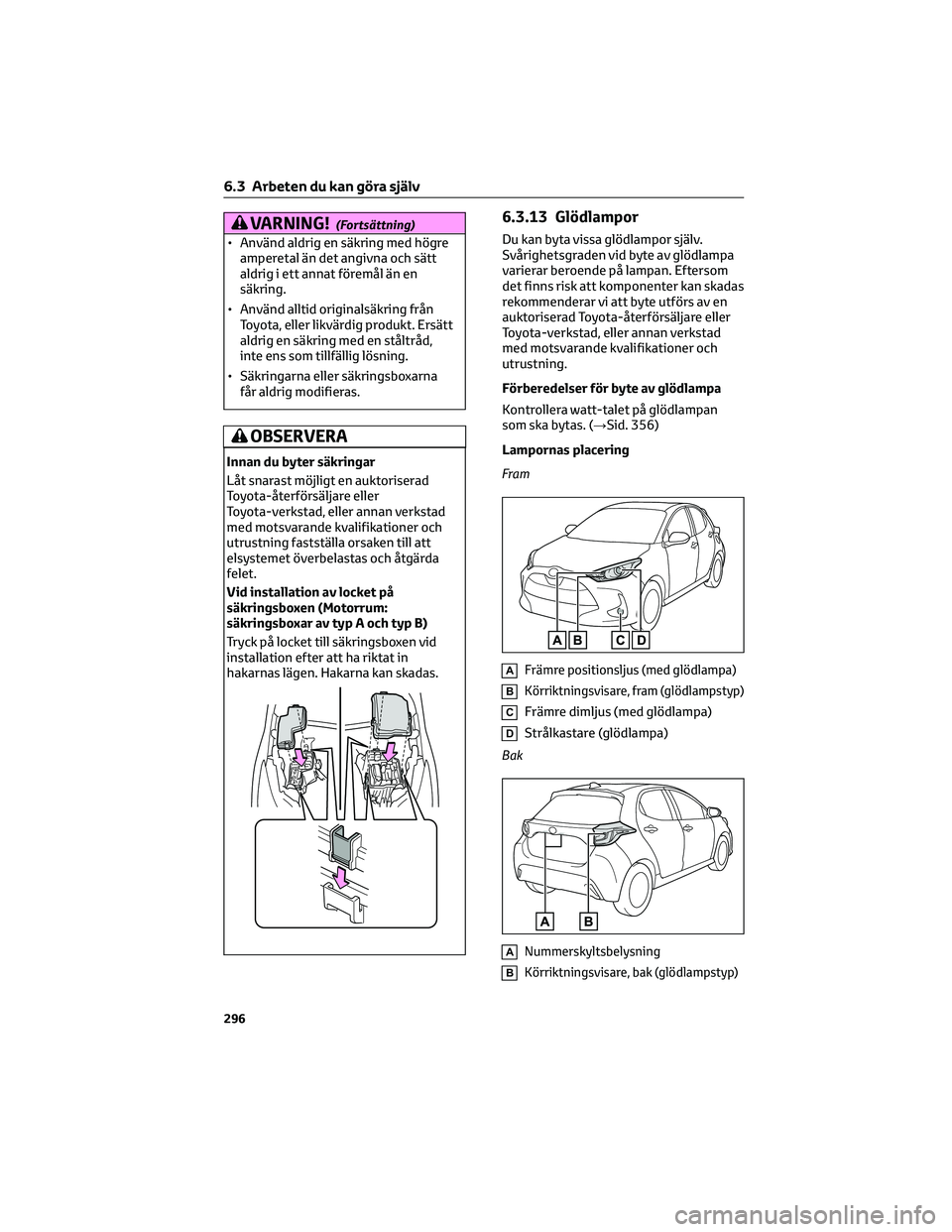

VARNING!(Fortsättning)
• Använd aldrig en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en
säkring.
• Använd alltid originalsäkring från
Toyota, eller likvärdig produkt. Ersätt
aldrig en säkring med en ståltråd,
inte ens som tillfällig lösning.
• Säkringarna eller säkringsboxarna
får aldrig modifieras.
OBSERVERA
Innan du byter säkringar
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning fastställa orsaken till att
elsystemet överbelastas och åtgärda
felet.
Vid installation av locket på
säkringsboxen (Motorrum:
säkringsboxar av typ A och typ B)
Tryck på locket till säkringsboxen vid
installation efter att ha riktat in
hakarnas lägen. Hakarna kan skadas.
6.3.13 Glödlampor
Du kan byta vissa glödlampor själv.
Svårighetsgraden vid byte av glödlampa
varierar beroende på lampan. Eftersom
det finns risk att komponenter kan skadas
rekommenderar vi att byte utförs av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Kontrollera watt-talet på glödlampan
som ska bytas. (→Sid. 356)
Lampornas placering
Fram
AFrämre positionsljus (med glödlampa)
BKörriktningsvisare, fram (glödlampstyp)
CFrämre dimljus (med glödlampa)
DStrålkastare (glödlampa)
Bak
ANummerskyltsbelysning
BKörriktningsvisare, bak (glödlampstyp)
6.3 Arbeten du kan göra själv
296

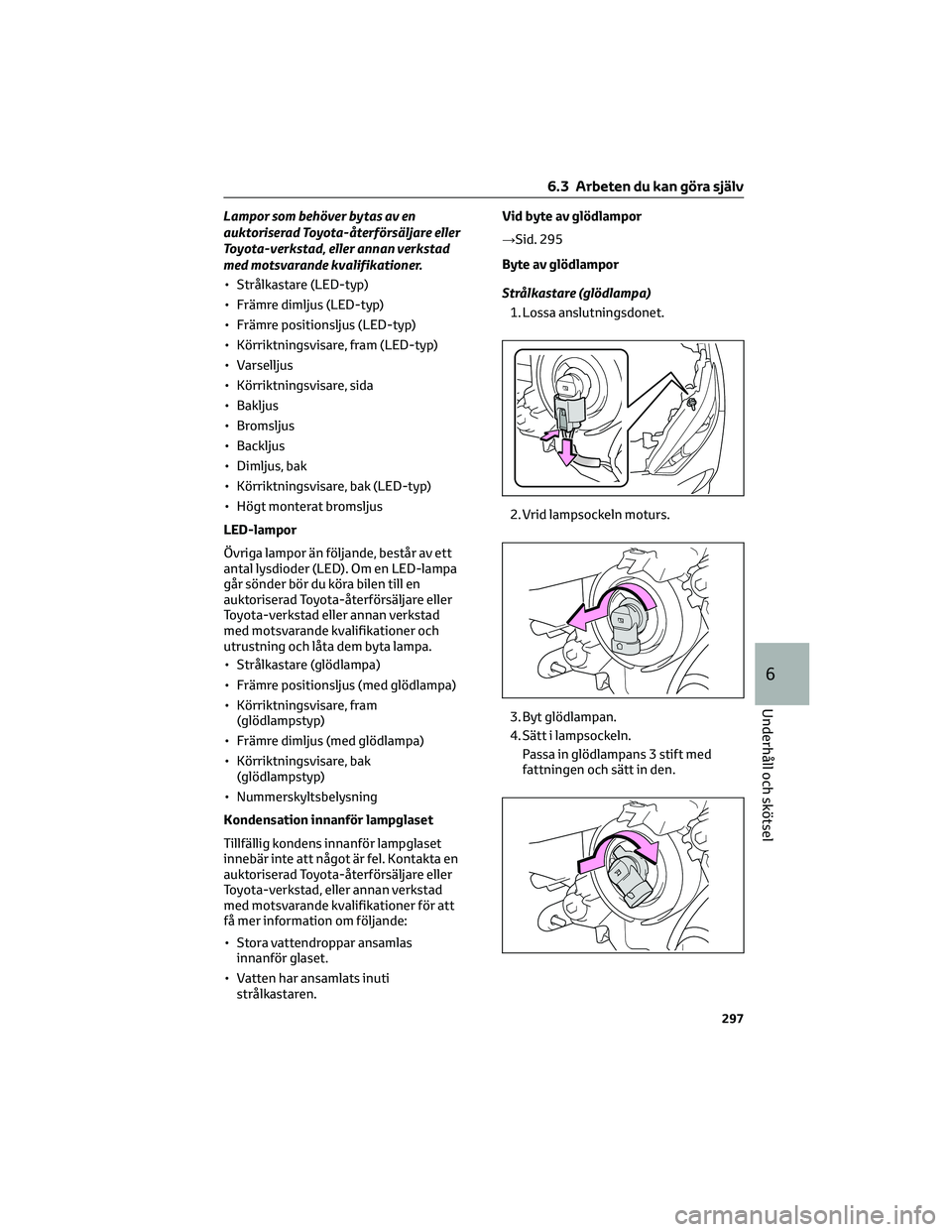

Lampor som behöver bytas av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Strålkastare (LED-typ)
• Främre dimljus (LED-typ)
• Främre positionsljus (LED-typ)
• Körriktningsvisare, fram (LED-typ)
• Varselljus
• Körriktningsvisare, sida
• Bakljus
• Bromsljus
• Backljus
• Dimljus, bak
• Körriktningsvisare, bak (LED-typ)
• Högt monterat bromsljus
LED-lampor
Övriga lampor än följande, består av ett
antal lysdioder (LED). Om en LED-lampa
går sönder bör du köra bilen till en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning och låta dem byta lampa.
• Strålkastare (glödlampa)
• Främre positionsljus (med glödlampa)
• Körriktningsvisare, fram
(glödlampstyp)
• Främre dimljus (med glödlampa)
• Körriktningsvisare, bak
(glödlampstyp)
• Nummerskyltsbelysning
Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset
innebär inte att något är fel. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
få mer information om följande:
• Stora vattendroppar ansamlas
innanför glaset.
• Vatten har ansamlats inuti
strålkastaren.Vid byte av glödlampor
→Sid. 295
Byte av glödlampor
Strålkastare (glödlampa)
1. Lossa anslutningsdonet.
2. Vrid lampsockeln moturs.
3. Byt glödlampan.
4. Sätt i lampsockeln.
Passa in glödlampans 3 stift med
fattningen och sätt in den.
6.3 Arbeten du kan göra själv
297
6
Underhåll och skötsel

5. Anslut anslutningsdonet.
6. Säkra lamphållaren.
Skaka lamphållaren försiktigt för att
se att inget sitter löst, tänd
strålkastarna en gång och gör en
visuell kontroll att inget ljusläckage
förekommer.
Främre positionsljus (med glödlampa)
1. Vrid lampsockeln moturs.2. Ta bort glödlampan.
3. Montering görs i omvänd
ordningsföljd.
Körriktningsvisare, fram (glödlampstyp)
1. Vrid lampsockeln moturs.
2. Ta bort glödlampan.
3. Montering görs i omvänd
ordningsföljd.
6.3 Arbeten du kan göra själv
298

Främre dimljus (med glödlampa)
1. Vrid ratten för att skapa tillräckligt
utrymme att arbeta.
2. Ta bort skruvarna och plastnitarna.
3. Ta delvis bort innerskärmen.4. Lossa anslutningsdonet.
5. Vrid lampsockeln moturs.
6. Sätt in en ny glödlampa.
Passa in de 3 flikarna på lampsockeln
med fattningen och sätt in den.
Vrid den medurs för att sätta in den.
6.3 Arbeten du kan göra själv
299
6
Underhåll och skötsel

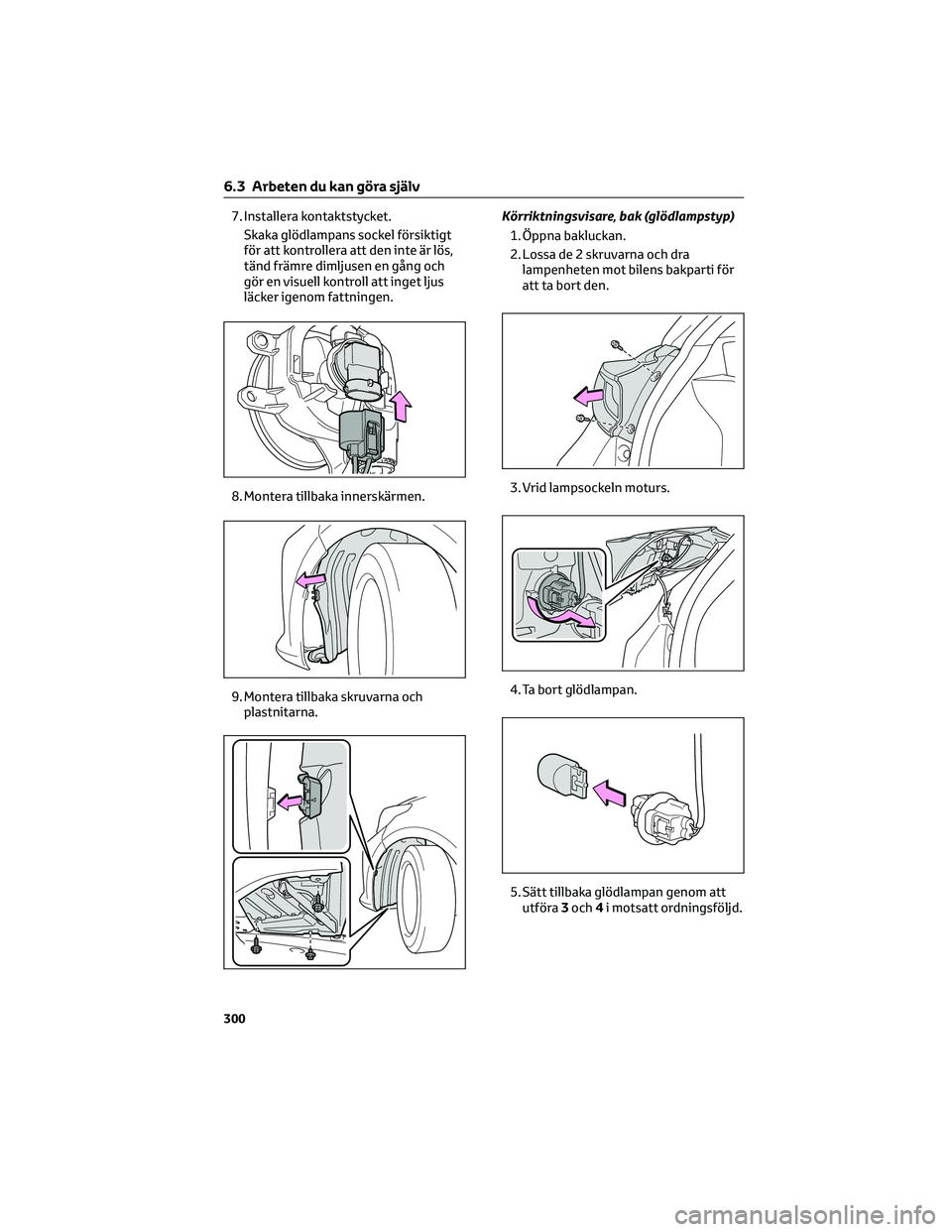

7. Installera kontaktstycket.
Skaka glödlampans sockel försiktigt
för att kontrollera att den inte är lös,
tänd främre dimljusen en gång och
gör en visuell kontroll att inget ljus
läcker igenom fattningen.
8. Montera tillbaka innerskärmen.
9. Montera tillbaka skruvarna och
plastnitarna.Körriktningsvisare, bak (glödlampstyp)
1. Öppna bakluckan.
2. Lossa de 2 skruvarna och dra
lampenheten mot bilens bakparti för
att ta bort den.
3. Vrid lampsockeln moturs.
4. Ta bort glödlampan.
5. Sätt tillbaka glödlampan genom att
utföra3och4i motsatt ordningsföljd.
6.3 Arbeten du kan göra själv
300

6. Montera lampenheten.
Passa in styrningarna
Aoch stiften
Bpå lampenheten mot infästningen
när den monteras.
7. Sätt i de två skruvarna.Nummerskyltsbelysning
1. Ta bort linsen.
1. För in en liten spårmejsel i det
högra eller vänstra hålet i linsen.
2. Luta skruvmejseln i riktningen som
pilen på bilden visar så att fästet kan
lossas. Ta sedan bort linsen.
Linda en trasa runt skruvmejseln för
att undvika skador på bilen.
ALins
BFäste
2. Ta bort glödlampan.
6.3 Arbeten du kan göra själv
301
6
Underhåll och skötsel

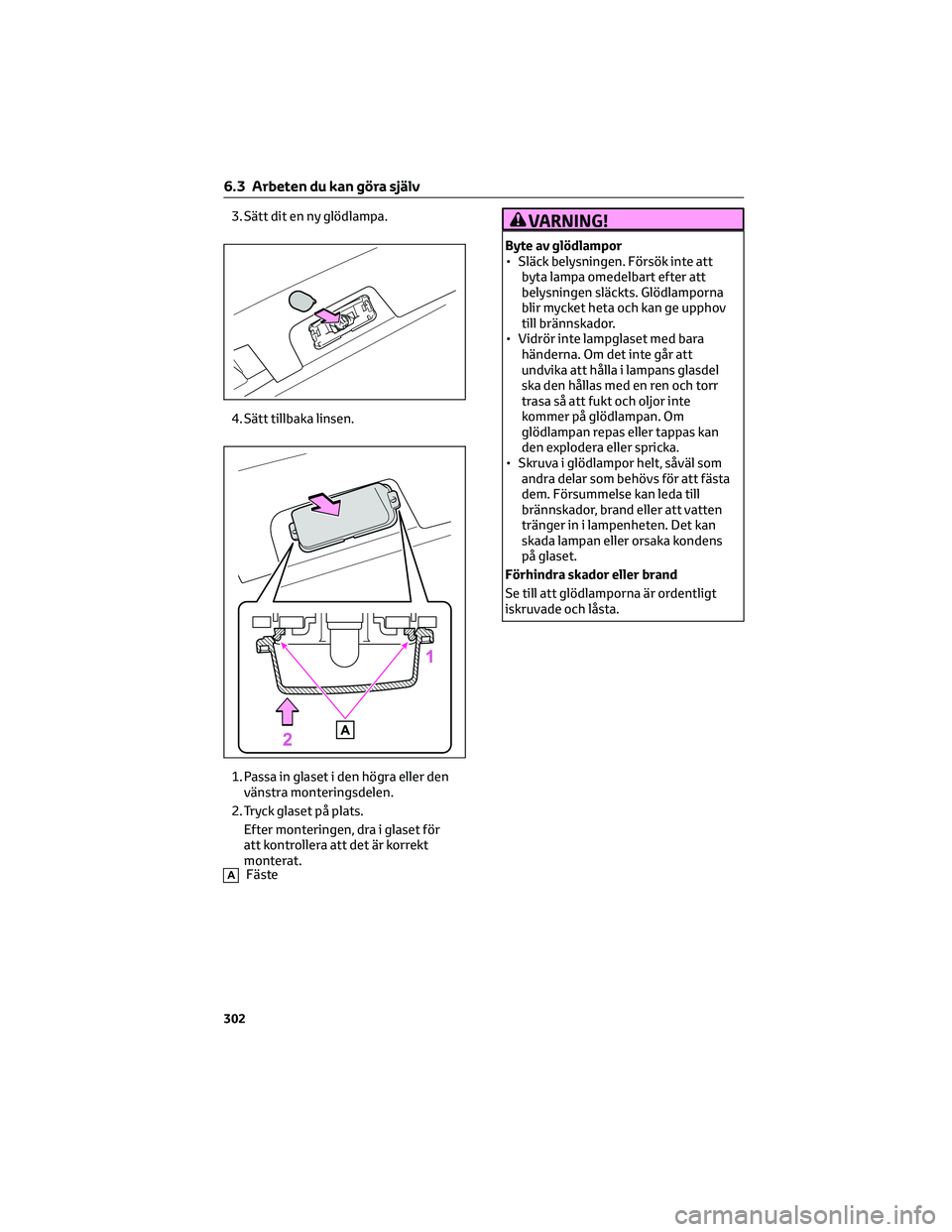

3. Sätt dit en ny glödlampa.
4. Sätt tillbaka linsen.
1. Passa in glaset i den högra eller den
vänstra monteringsdelen.
2. Tryck glaset på plats.
Efter monteringen, dra i glaset för
att kontrollera att det är korrekt
monterat.
AFäste
VARNING!
Byte av glödlampor
• Släck belysningen. Försök inte att
byta lampa omedelbart efter att
belysningen släckts. Glödlamporna
blir mycket heta och kan ge upphov
till brännskador.
• Vidrör inte lampglaset med bara
händerna. Om det inte går att
undvika att hålla i lampans glasdel
ska den hållas med en ren och torr
trasa så att fukt och oljor inte
kommer på glödlampan. Om
glödlampan repas eller tappas kan
den explodera eller spricka.
• Skruva i glödlampor helt, såväl som
andra delar som behövs för att fästa
dem. Försummelse kan leda till
brännskador, brand eller att vatten
tränger in i lampenheten. Det kan
skada lampan eller orsaka kondens
på glaset.
Förhindra skador eller brand
Se till att glödlamporna är ordentligt
iskruvade och låsta.
